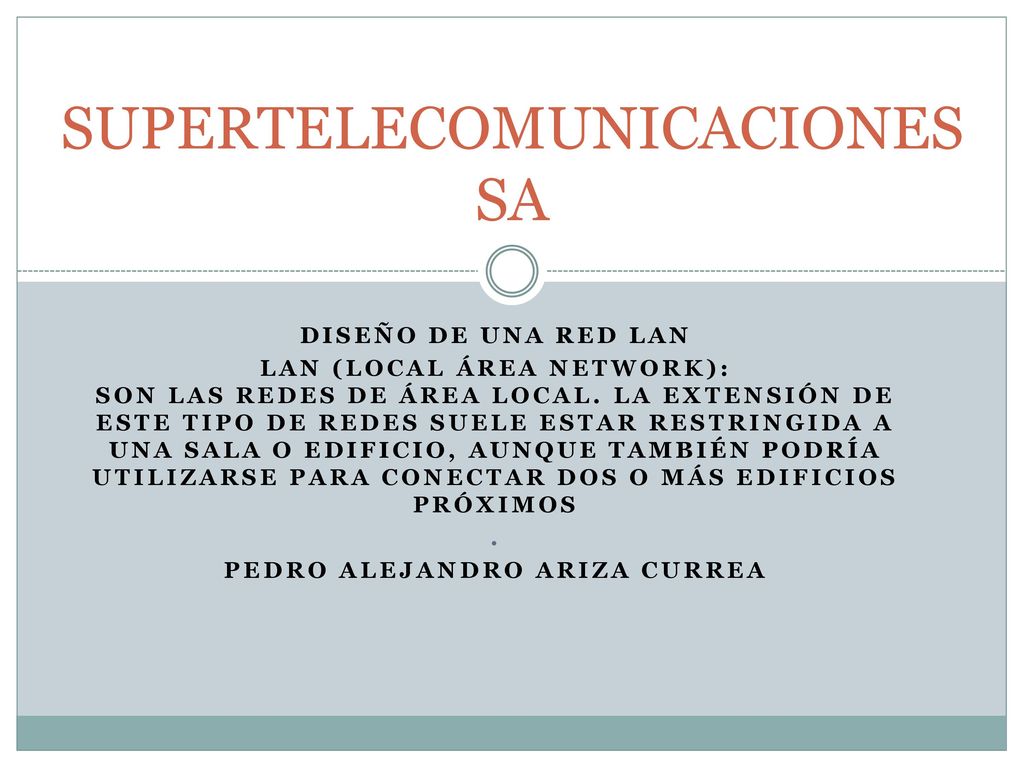

1 SUPERTELECOMUNICACIONES SA
DISEÑO DE UNA RED LAN Lan (local área network): Son las redes de área local. La extensión de este tipo de redes suele estar restringida a una sala o edificio, aunque también podría utilizarse para conectar dos o más edificios próximos . Pedro alejandro ariza currea

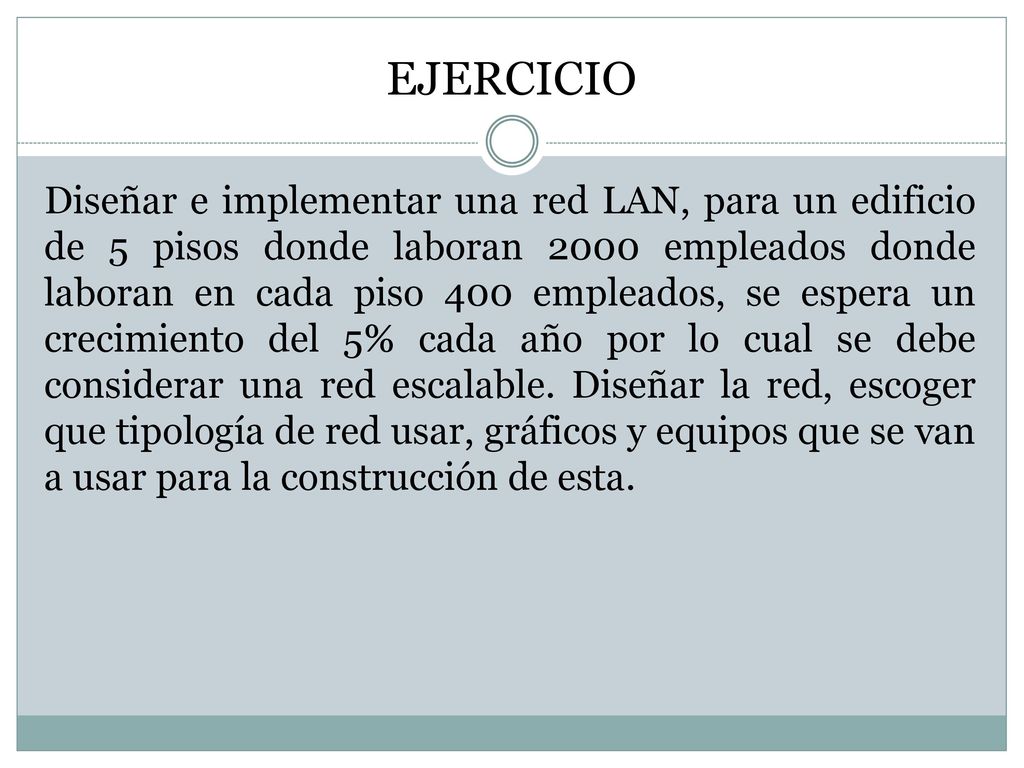

2 EJERCICIO Diseñar e implementar una red LAN, para un edificio de 5 pisos donde laboran 2000 empleados donde laboran en cada piso 400 empleados, se espera un crecimiento del 5% cada año por lo cual se debe considerar una red escalable. Diseñar la red, escoger que tipología de red usar, gráficos y equipos que se van a usar para la construcción de esta.

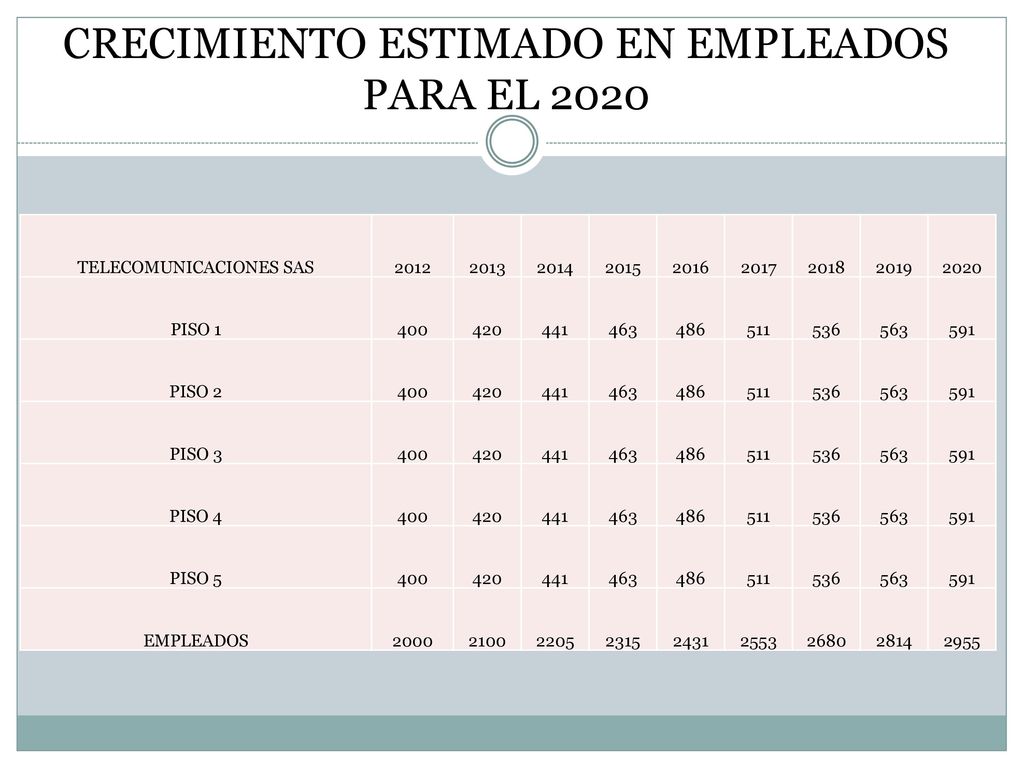

3 CRECIMIENTO ESTIMADO EN EMPLEADOS PARA EL 2020
TELECOMUNICACIONES SAS 2012 2013 2014 2015 2016 2017 2018 2019 2020 PISO 1 400 420 441 463 486 511 536 563 591 PISO 2 PISO 3 PISO 4 PISO 5 EMPLEADOS 2000 2100 2205 2315 2431 2553 2680 2814 2955

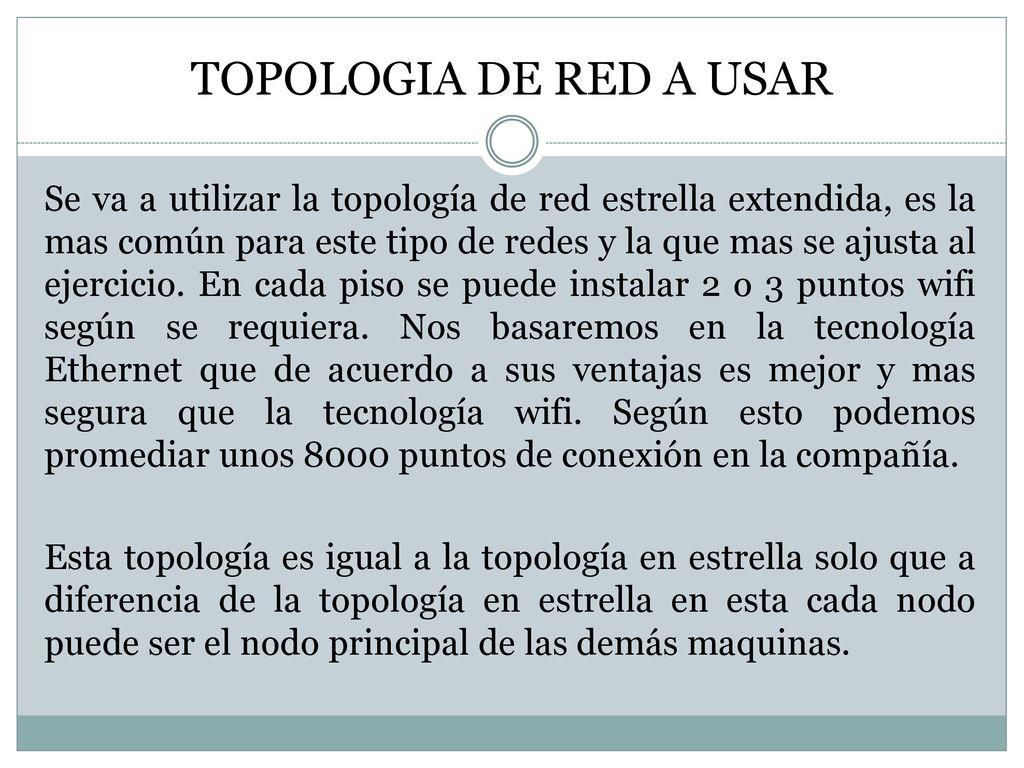

4 TOPOLOGIA DE RED A USAR Se va a utilizar la topología de red estrella extendida, es la mas común para este tipo de redes y la que mas se ajusta al ejercicio. En cada piso se puede instalar 2 o 3 puntos wifi según se requiera. Nos basaremos en la tecnología Ethernet que de acuerdo a sus ventajas es mejor y mas segura que la tecnología wifi. Según esto podemos promediar unos 8000 puntos de conexión en la compañía. Esta topología es igual a la topología en estrella solo que a diferencia de la topología en estrella en esta cada nodo puede ser el nodo principal de las demás maquinas.

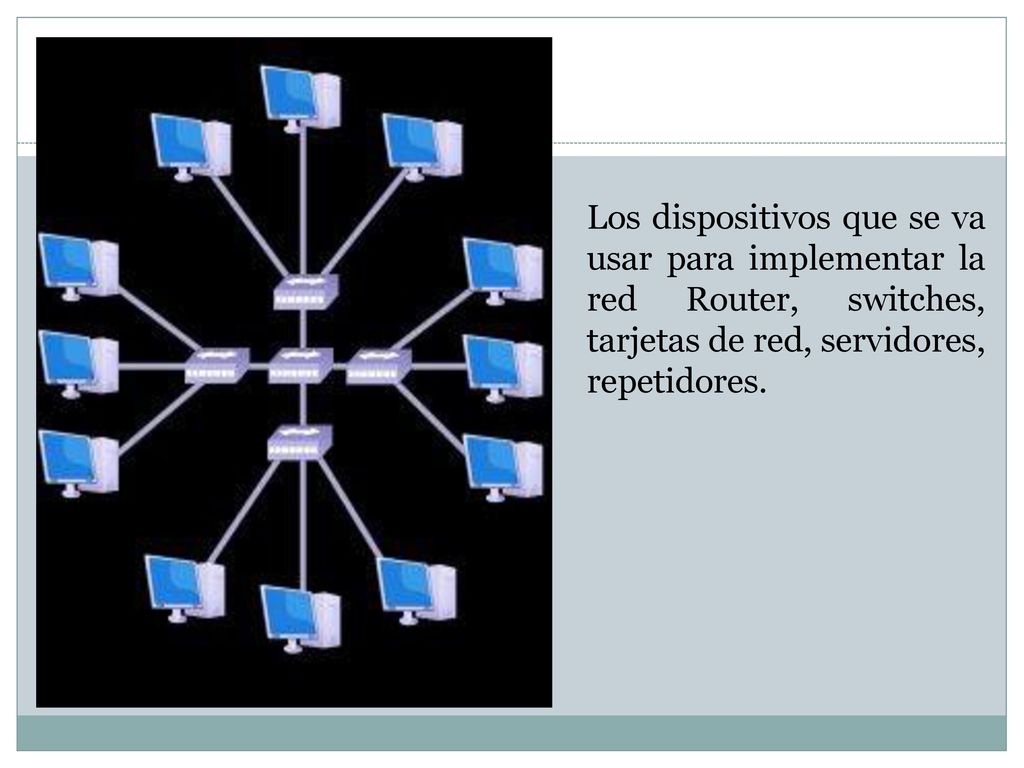

5 Los dispositivos que se va usar para implementar la red Router, switches, tarjetas de red, servidores, repetidores.

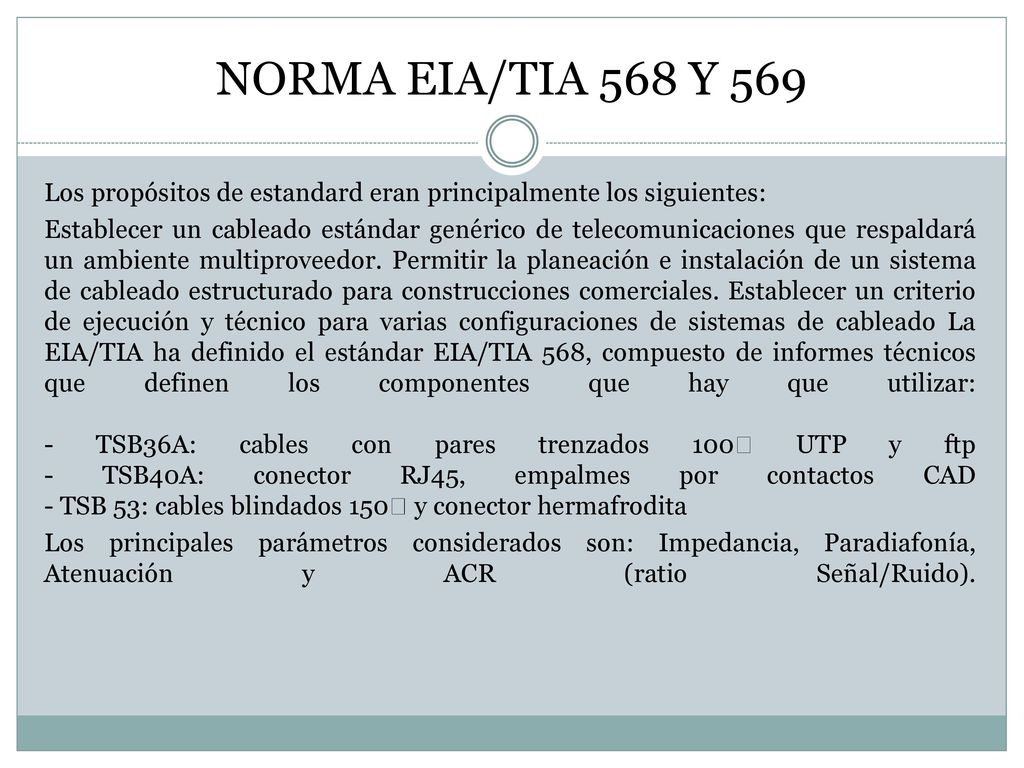

6 NORMA EIA/TIA 568 Y 569 Los propósitos de estandard eran principalmente los siguientes: Establecer un cableado estándar genérico de telecomunicaciones que respaldará un ambiente multiproveedor. Permitir la planeación e instalación de un sistema de cableado estructurado para construcciones comerciales. Establecer un criterio de ejecución y técnico para varias configuraciones de sistemas de cableado La EIA/TIA ha definido el estándar EIA/TIA 568, compuesto de informes técnicos que definen los componentes que hay que utilizar: - TSB36A: cables con pares trenzados 100 UTP y ftp - TSB40A: conector RJ45, empalmes por contactos CAD - TSB 53: cables blindados 150 y conector hermafrodita Los principales parámetros considerados son: Impedancia, Paradiafonía, Atenuación y ACR (ratio Señal/Ruido).

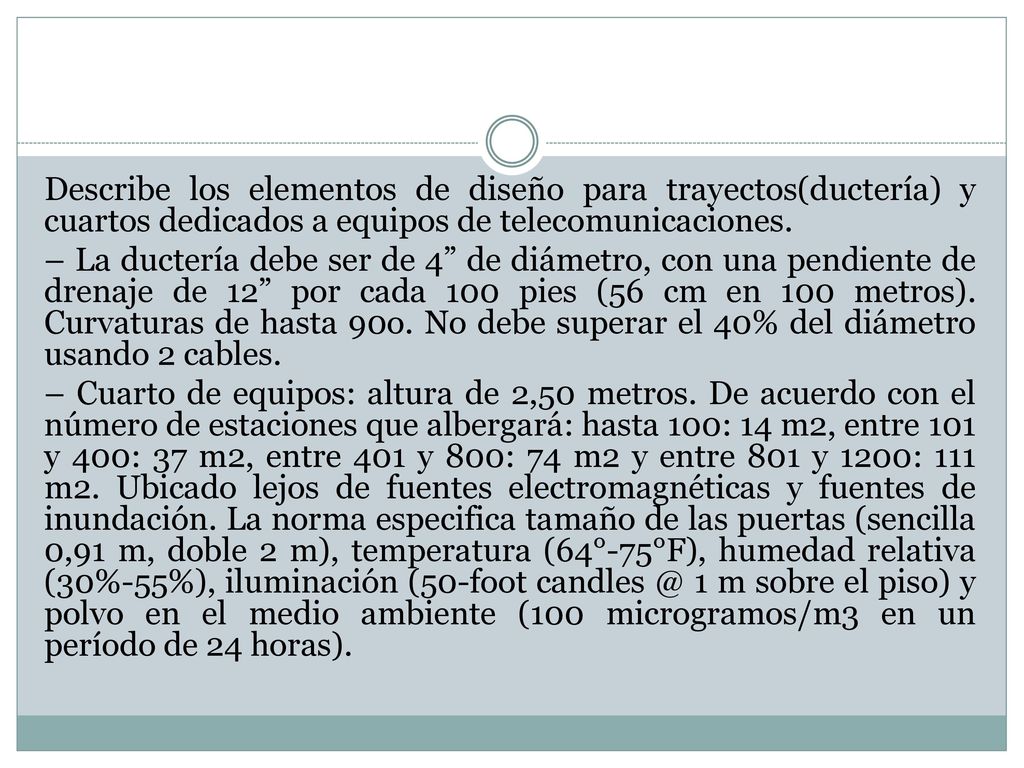

7 Describe los elementos de diseño para trayectos(ductería) y cuartos dedicados a equipos de telecomunicaciones. – La ductería debe ser de 4” de diámetro, con una pendiente de drenaje de 12” por cada 100 pies (56 cm en 100 metros). Curvaturas de hasta 90o. No debe superar el 40% del diámetro usando 2 cables. – Cuarto de equipos: altura de 2,50 metros. De acuerdo con el número de estaciones que albergará: hasta 100: 14 m2, entre 101 y 400: 37 m2, entre 401 y 800: 74 m2 y entre 801 y 1200: 111 m2. Ubicado lejos de fuentes electromagnéticas y fuentes de inundación. La norma especifica tamaño de las puertas (sencilla 0,91 m, doble 2 m), temperatura (64°-75°F), humedad relativa (30%-55%), iluminación (50-foot 1 m sobre el piso) y polvo en el medio ambiente (100 microgramos/m3 en un período de 24 horas).

8 DISEÑO DE LA RED SEGÚN NORMAS

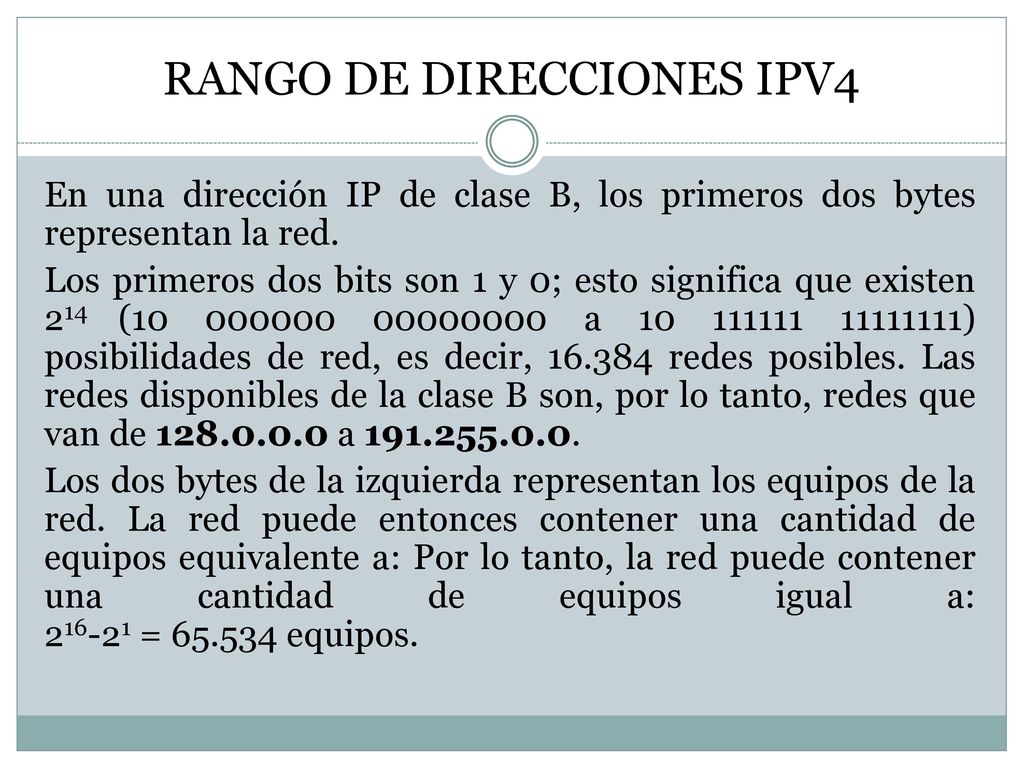

9 RANGO DE DIRECCIONES IPV4
En una dirección IP de clase B, los primeros dos bytes representan la red. Los primeros dos bits son 1 y 0; esto significa que existen 214 ( a ) posibilidades de red, es decir, redes posibles. Las redes disponibles de la clase B son, por lo tanto, redes que van de a Los dos bytes de la izquierda representan los equipos de la red. La red puede entonces contener una cantidad de equipos equivalente a: Por lo tanto, la red puede contener una cantidad de equipos igual a: = equipos.

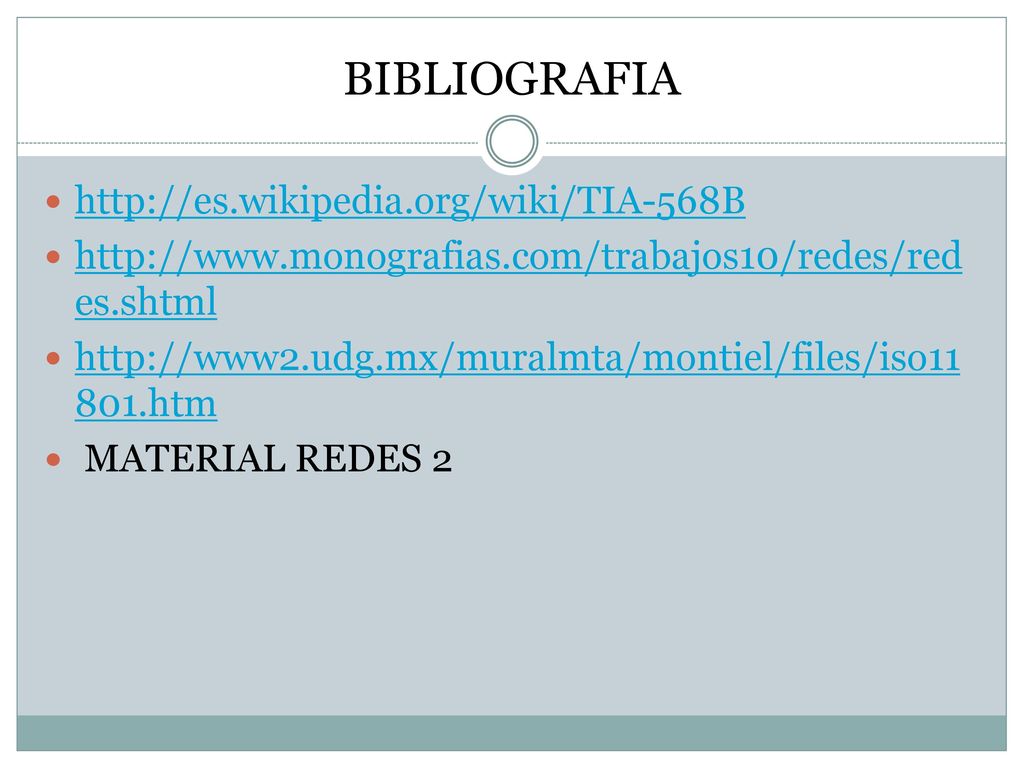

10 BIBLIOGRAFIA http://es.wikipedia.org/wiki/TIA-568B
 MATERIAL REDES 2
