2 ARQUITECTURA DE LAS REDES
REPÚBLICA BOLIVARIANA DE VENEZUELA MINISTERIO DEL PODER POPULAR PARA LA EDUCACIÓN UNIVERSITARIA UNIVERSIDAD POLITÉCNICA TERRITORIAL “JOSÉ ANTONIO ANZOÁTEGUI” EXTENSIÓN ANACO ARQUITECTURA DE LAS REDES Prof: Integrantes: Ing. Sigilberto Hernández García, Carla C.I: Ramos, Norbelys C.I: Ríos, Daniela C.I: Montalbán, Francisco C.I: Hinojosa, Diego C.I: Anaco, Septiembre de 2015

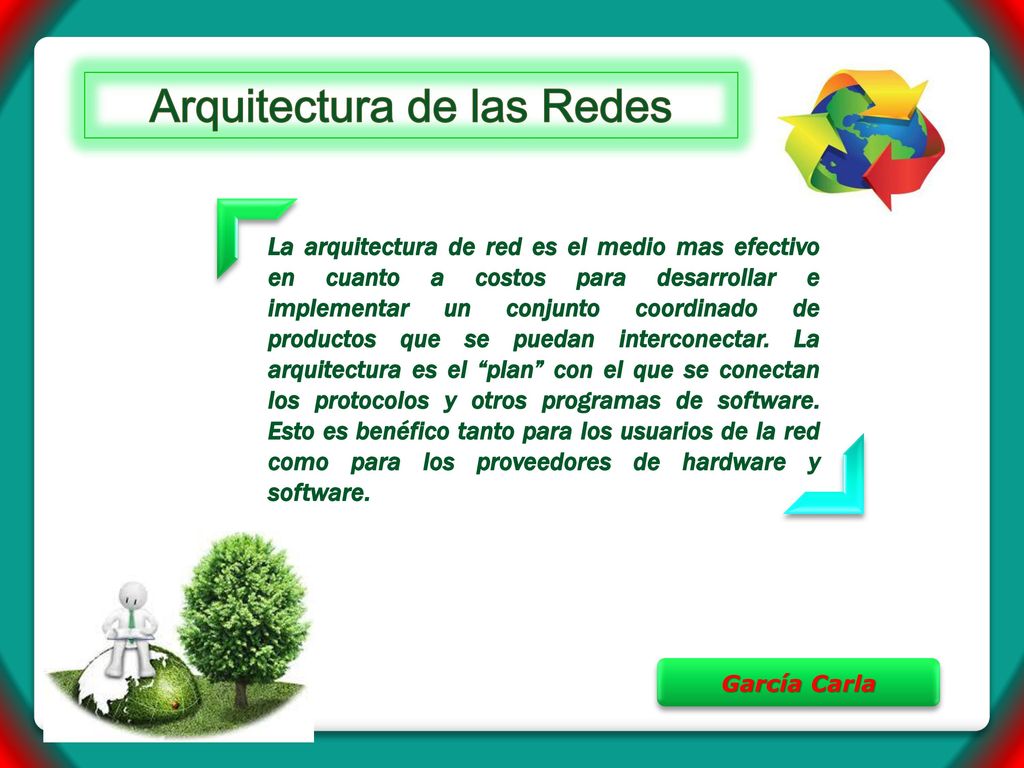

3 Arquitectura de las Redes
La arquitectura de red es el medio mas efectivo en cuanto a costos para desarrollar e implementar un conjunto coordinado de productos que se puedan interconectar. La arquitectura es el “plan” con el que se conectan los protocolos y otros programas de software. Esto es benéfico tanto para los usuarios de la red como para los proveedores de hardware y software. García Carla

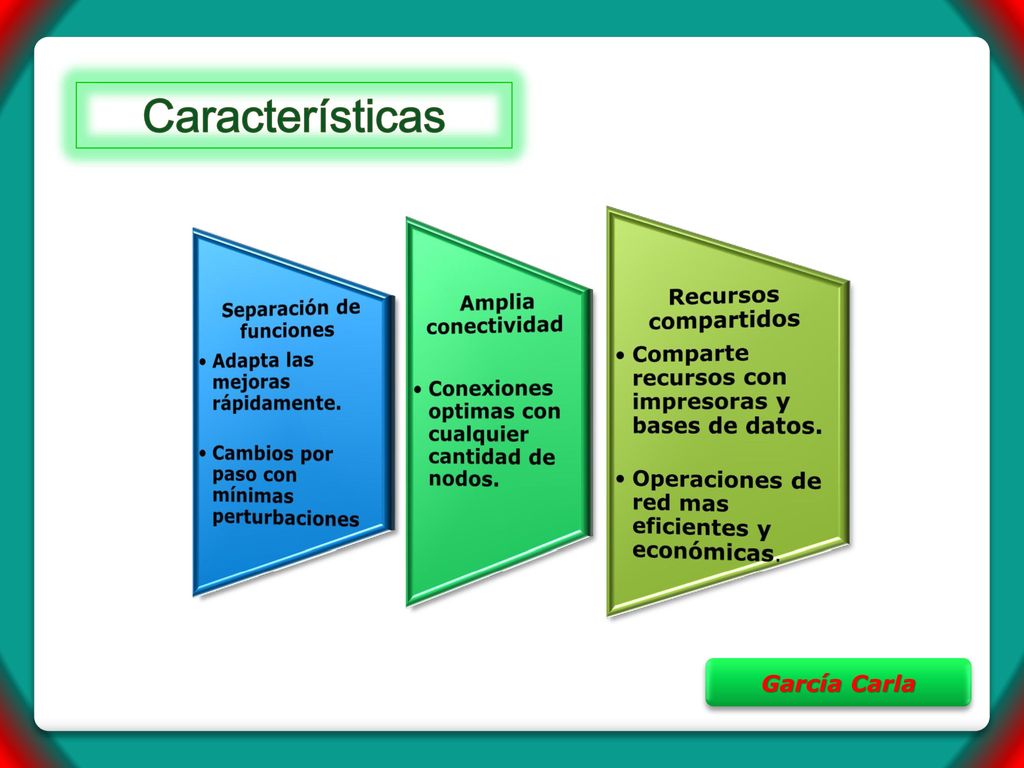

4 Separación de funciones
Características Separación de funciones Adapta las mejoras rápidamente. Cambios por paso con mínimas perturbaciones Amplia conectividad Conexiones optimas con cualquier cantidad de nodos. Recursos compartidos Comparte recursos con impresoras y bases de datos. Operaciones de red mas eficientes y económicas. García Carla

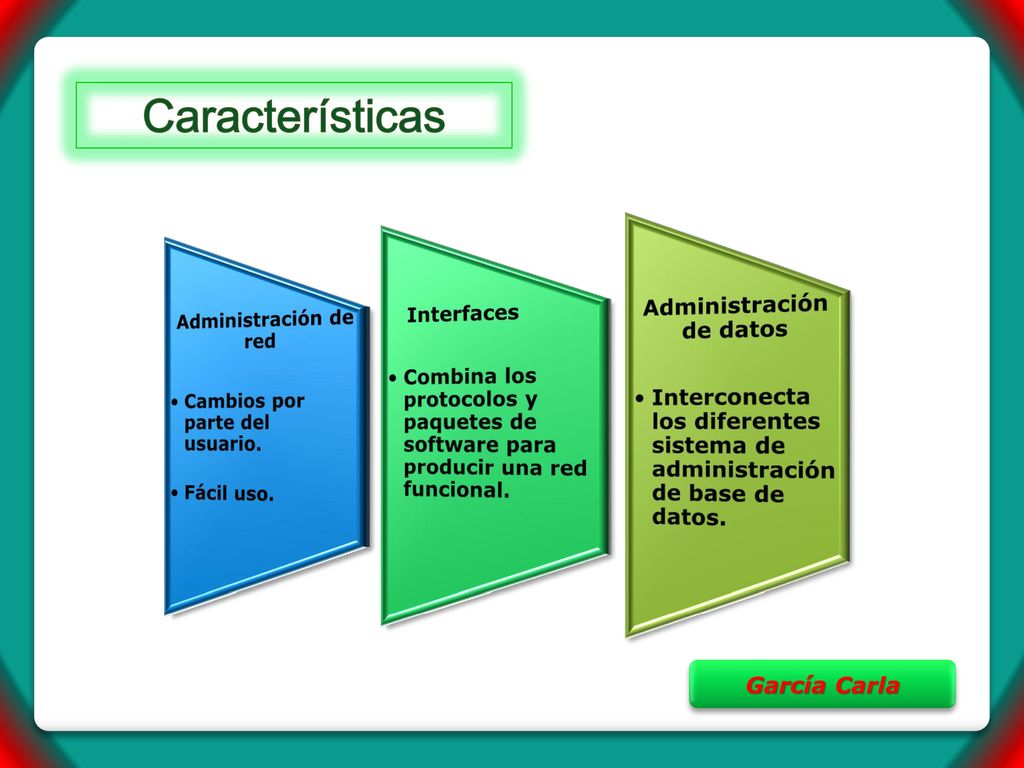

5 Características Administración de red Cambios por parte del usuario.
Fácil uso. Interfaces Combina los protocolos y paquetes de software para producir una red funcional. Administración de datos Interconecta los diferentes sistema de administración de base de datos. García Carla

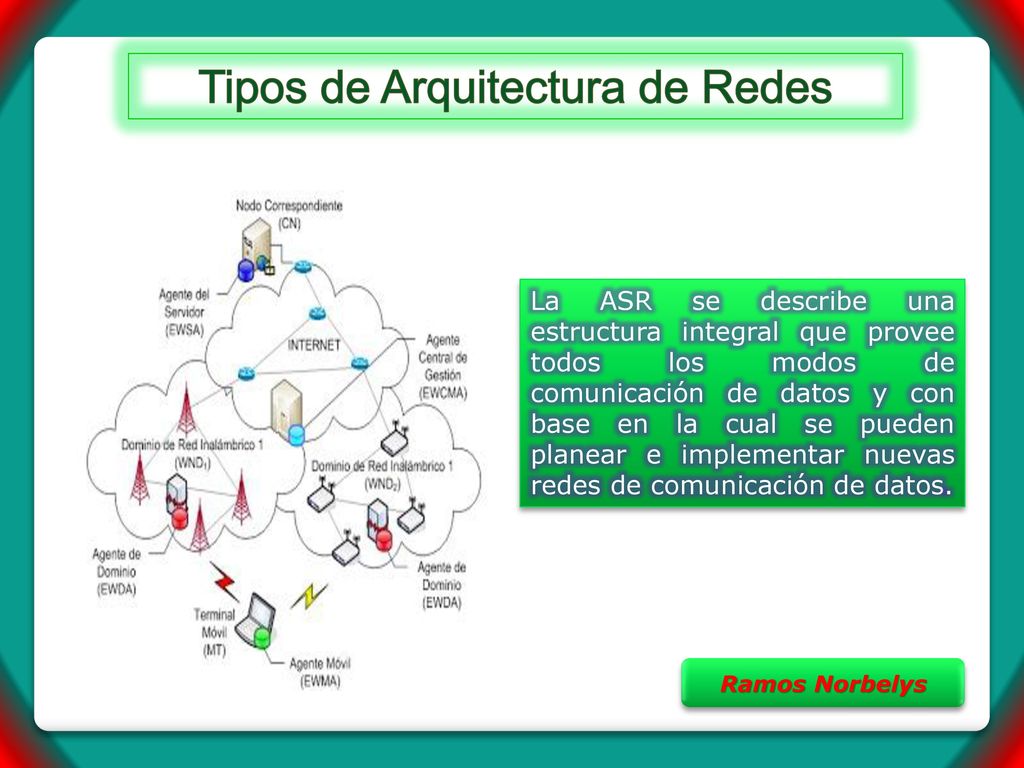

6 Tipos de Arquitectura de Redes
La ASR se describe una estructura integral que provee todos los modos de comunicación de datos y con base en la cual se pueden planear e implementar nuevas redes de comunicación de datos. Ramos Norbelys

7 La ASR se construye en torno a los siguientes principios:
1.- ASR comprende las funciones distribuidas con base en las cuales muchas responsabilidades de la red se puede mover de la computadora central a otros componentes de la red como son los concentradores remotos. 2.- ASR define trayectorias ante los usuarios finales (programas, dispositivos u operadores) de la red de comunicación de datos en forma separada de los usuarios mismos, lo cual permite hacer extensiones o modificaciones a la configuración de la red sin afectar al usuario final. Ramos Norbelys

8 La ASR se construye en torno a los siguientes principios:
3.- ASR se utiliza el principio de la independencia de dispositivo, lo cual permite la comunicación de un programa con un dispositivo de entrada / salida sin importar los requerimientos de cualquier dispositivo único 4.- ASR se utilizan funciones y protocolos lógicos y físicos normalizado para la comunicación de información entre dos puntos cualesquiera. Ramos Norbelys

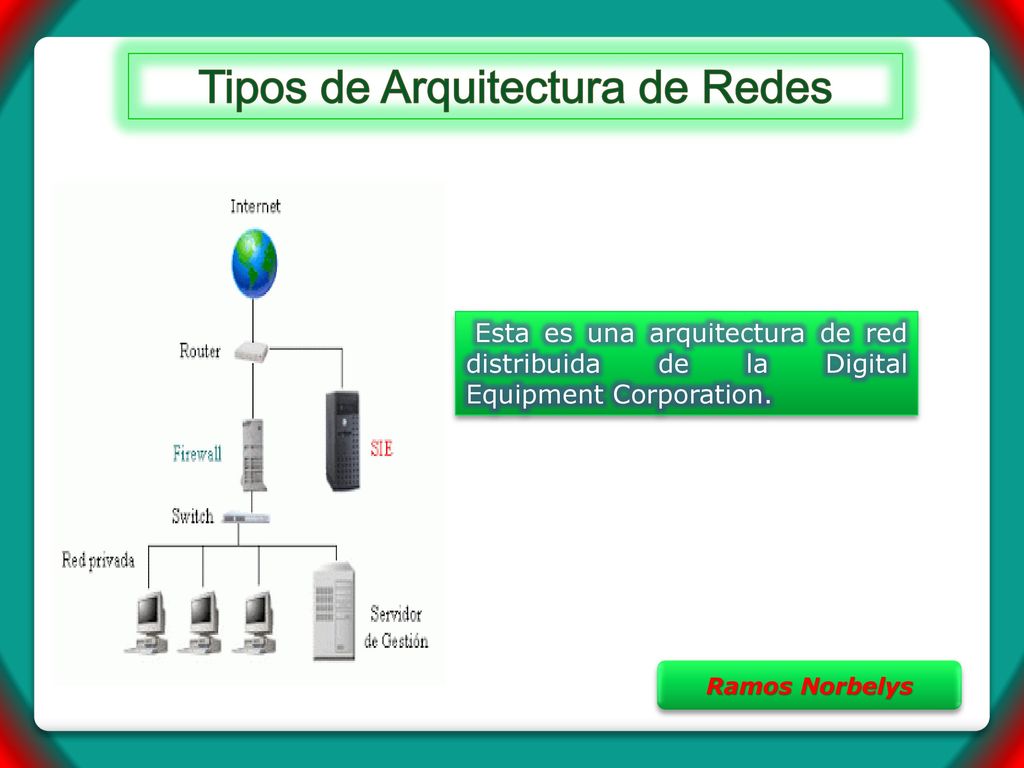

9 Tipos de Arquitectura de Redes
Esta es una arquitectura de red distribuida de la Digital Equipment Corporation. Ramos Norbelys

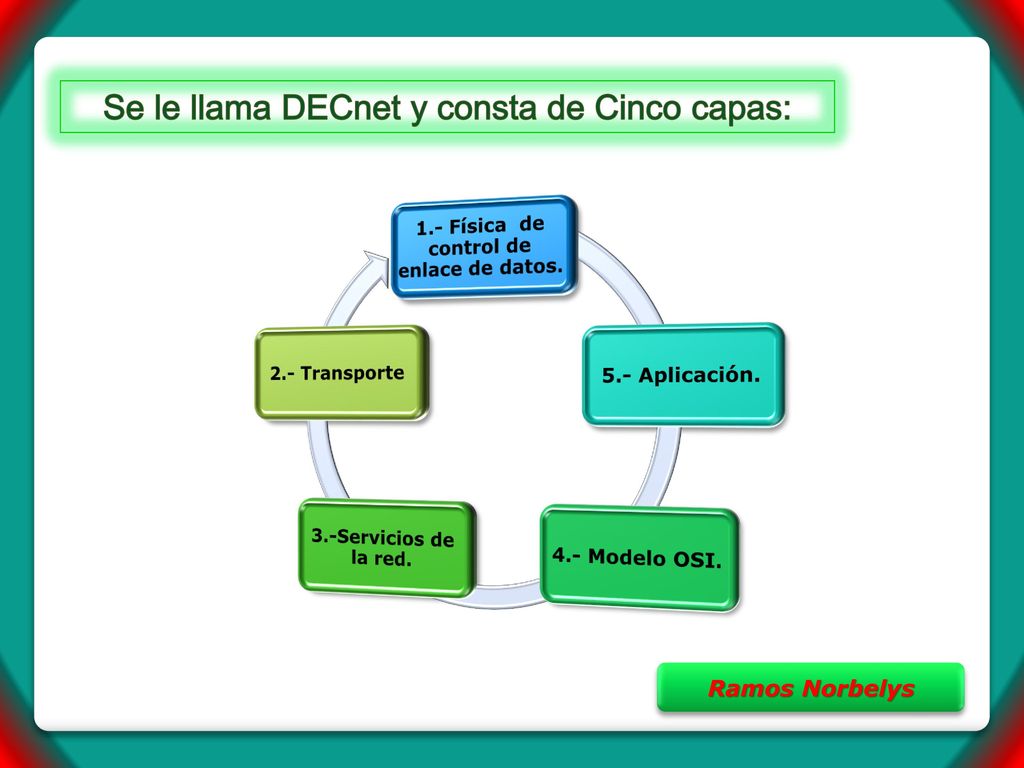

10 1.- Física de control de enlace de datos.
Se le llama DECnet y consta de Cinco capas: 1.- Física de control de enlace de datos. 5.- Aplicación. 4.- Modelo OSI. 3.-Servicios de la red. 2.- Transporte Ramos Norbelys

11 Tipos de Arquitectura de Redes

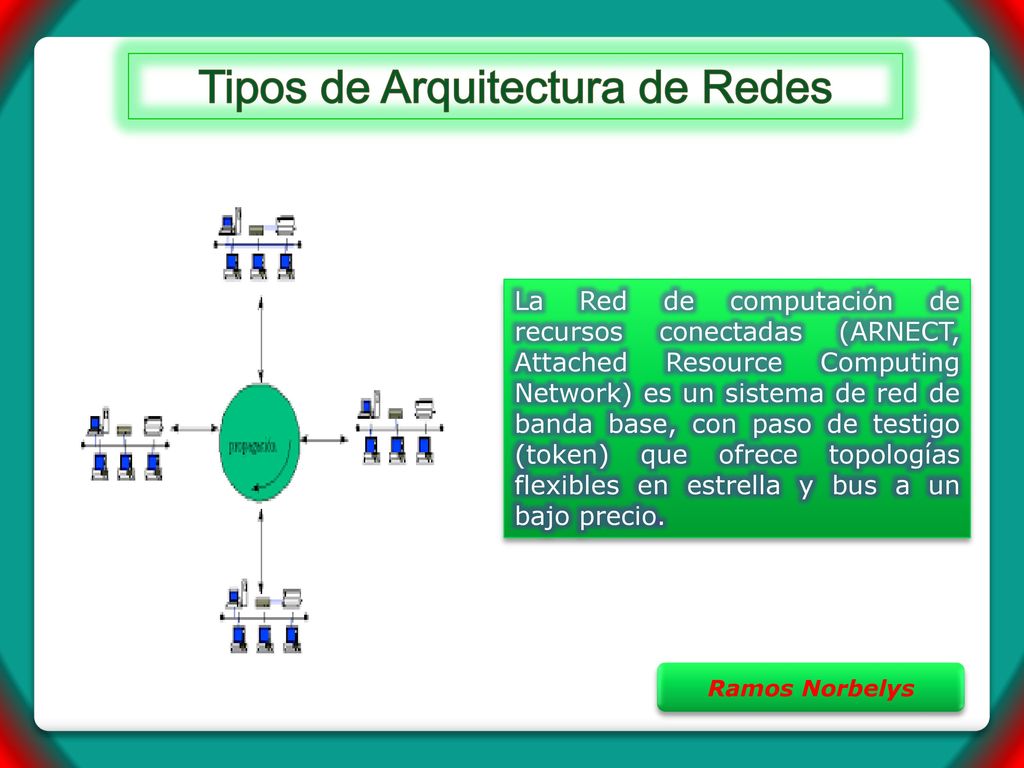

La Red de computación de recursos conectadas (ARNECT, Attached Resource Computing Network) es un sistema de red de banda base, con paso de testigo (token) que ofrece topologías flexibles en estrella y bus a un bajo precio. Ramos Norbelys

12 Topología de Arquitectura de Redes
Se define como una familia de comunicación usada por los computadores que conforman una red para intercambiar datos. En concepto de Red puede definirse como "Conjunto de nodos interconectados". Un nodo es el punto en el que una curva se intercepta a si misma, lo que un nodo es concretamente depende del tipo de redes a que nos refiramos. Ríos Daniela

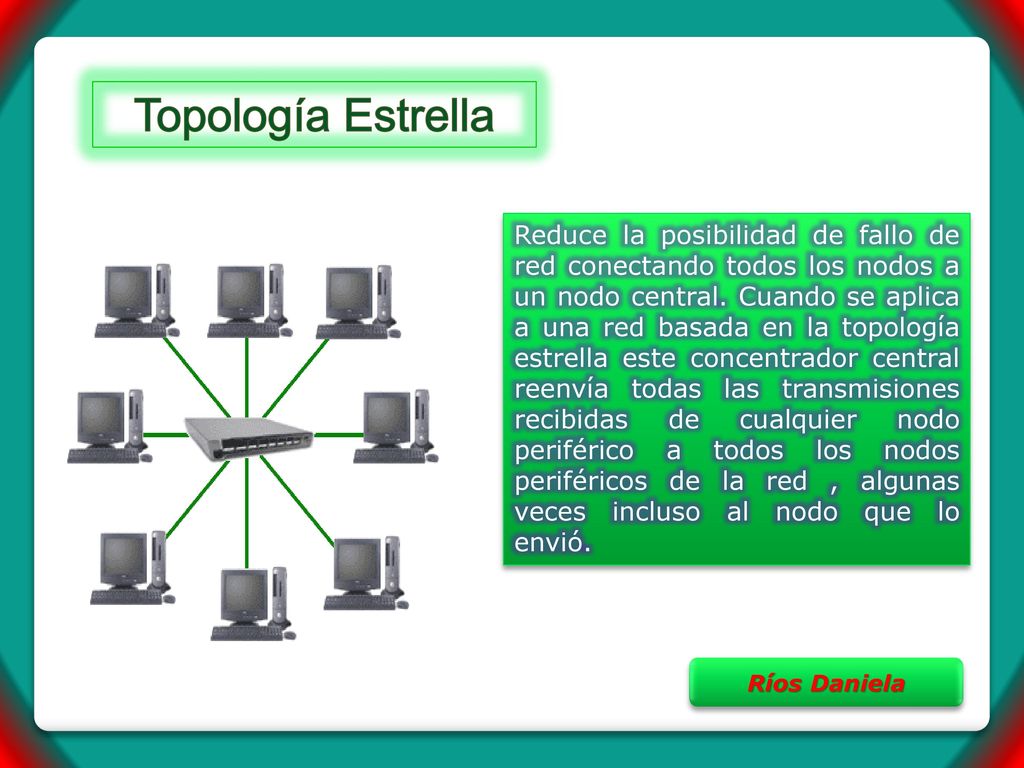

13 Topología Estrella Reduce la posibilidad de fallo de red conectando todos los nodos a un nodo central. Cuando se aplica a una red basada en la topología estrella este concentrador central reenvía todas las transmisiones recibidas de cualquier nodo periférico a todos los nodos periféricos de la red , algunas veces incluso al nodo que lo envió. Ríos Daniela

14 Ventajas 1.- Si una computadora se desconecta o se rompe el cable solo queda fuera de la red aquel equipo. 2.- Posee un Sistema que permite agregar nuevos equipos fácilmente 3.- Reconfiguración Rápida. 4 .-Fácil de prevenir daños y/o conflictos. 5.-Centralización de la red. 6.- Esta red es de costo económico. Ríos Daniela

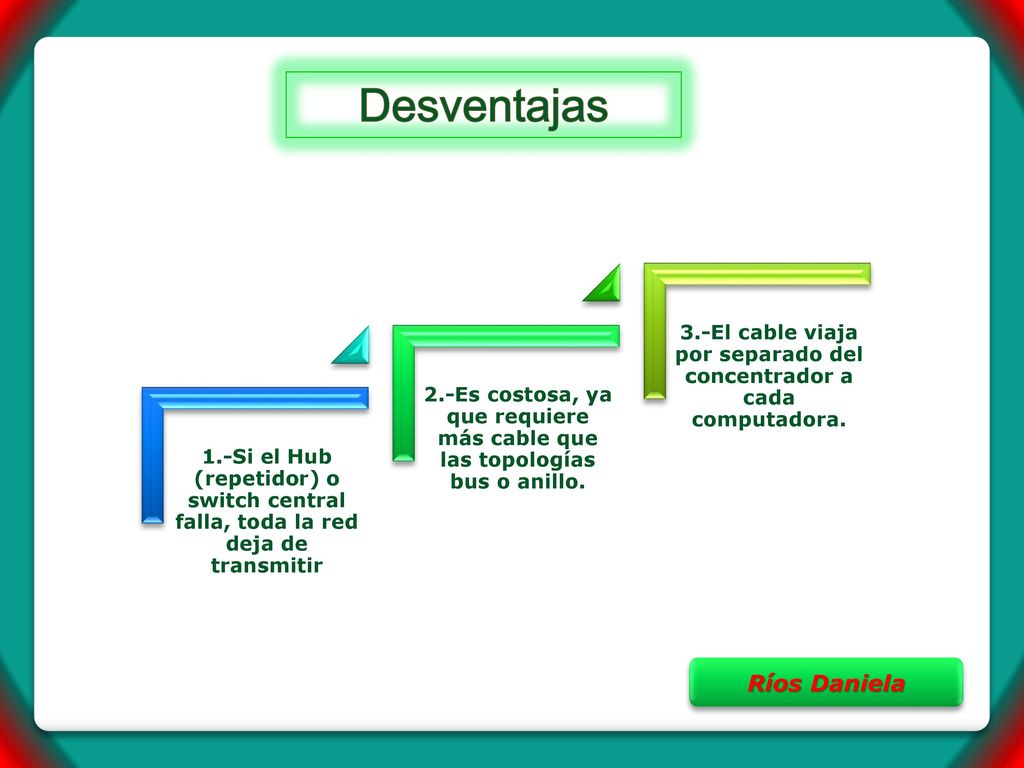

15 3.-El cable viaja por separado del concentrador a cada computadora.
Desventajas 1.-Si el Hub (repetidor) o switch central falla, toda la red deja de transmitir 2.-Es costosa, ya que requiere más cable que las topologías bus o anillo. 3.-El cable viaja por separado del concentrador a cada computadora. Ríos Daniela

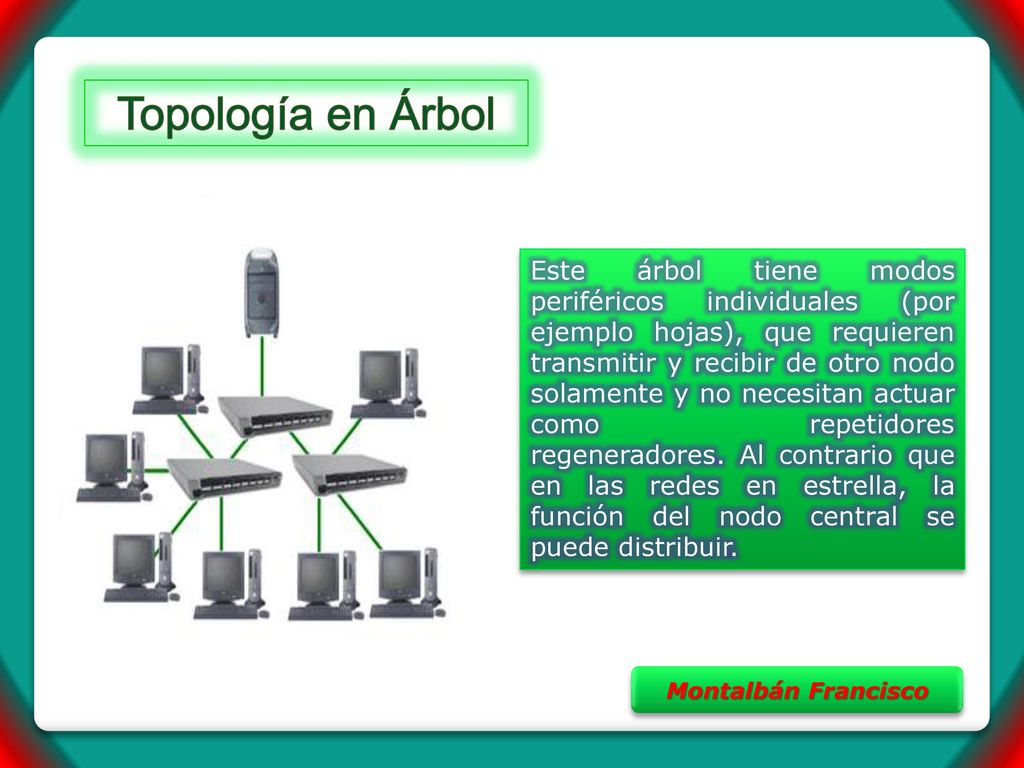

16 Topología en Árbol Este árbol tiene modos periféricos individuales (por ejemplo hojas), que requieren transmitir y recibir de otro nodo solamente y no necesitan actuar como repetidores regeneradores. Al contrario que en las redes en estrella, la función del nodo central se puede distribuir. Montalbán Francisco

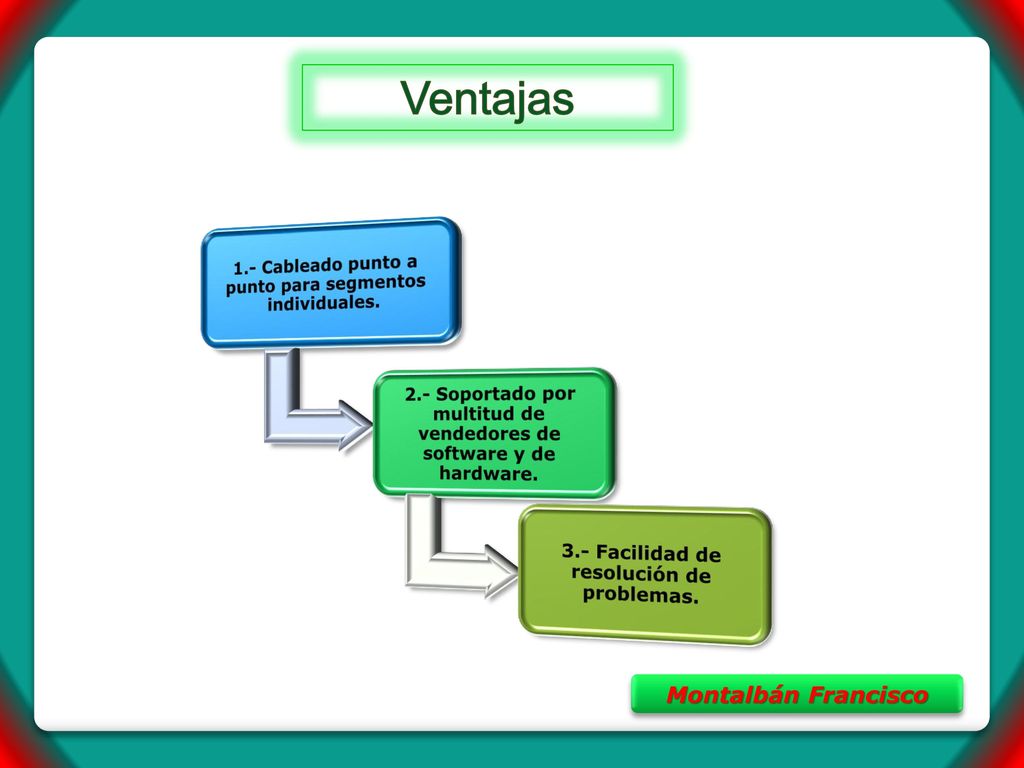

17 Ventajas Montalbán Francisco
1.- Cableado punto a punto para segmentos individuales. 2.- Soportado por multitud de vendedores de software y de hardware. 3.- Facilidad de resolución de problemas. Montalbán Francisco

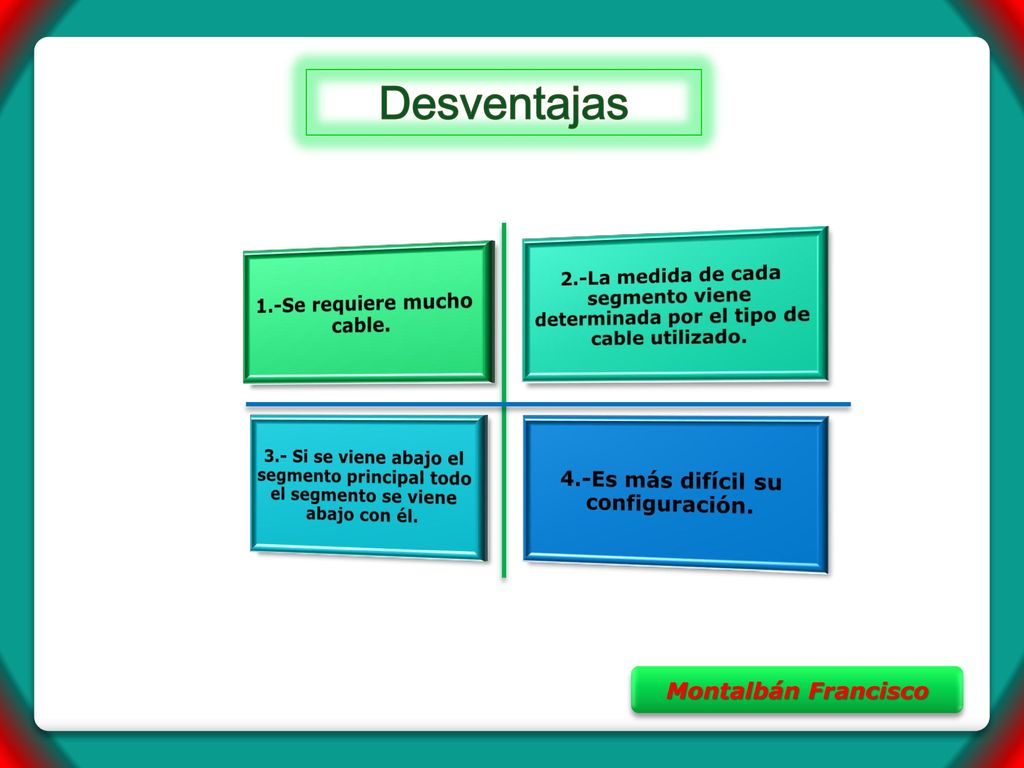

18 1.-Se requiere mucho cable. 4.-Es más difícil su configuración.
Desventajas 1.-Se requiere mucho cable. 2.-La medida de cada segmento viene determinada por el tipo de cable utilizado. 3.- Si se viene abajo el segmento principal todo el segmento se viene abajo con él. 4.-Es más difícil su configuración. Montalbán Francisco

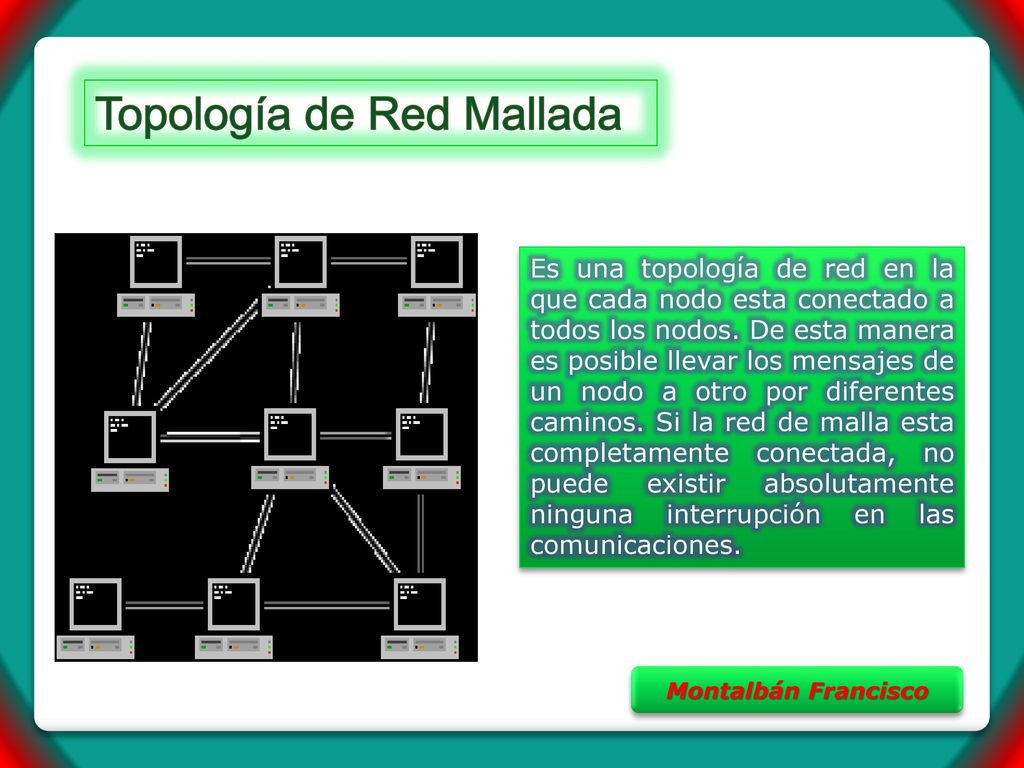

19 Topología de Red Mallada
Es una topología de red en la que cada nodo esta conectado a todos los nodos. De esta manera es posible llevar los mensajes de un nodo a otro por diferentes caminos. Si la red de malla esta completamente conectada, no puede existir absolutamente ninguna interrupción en las comunicaciones. Montalbán Francisco

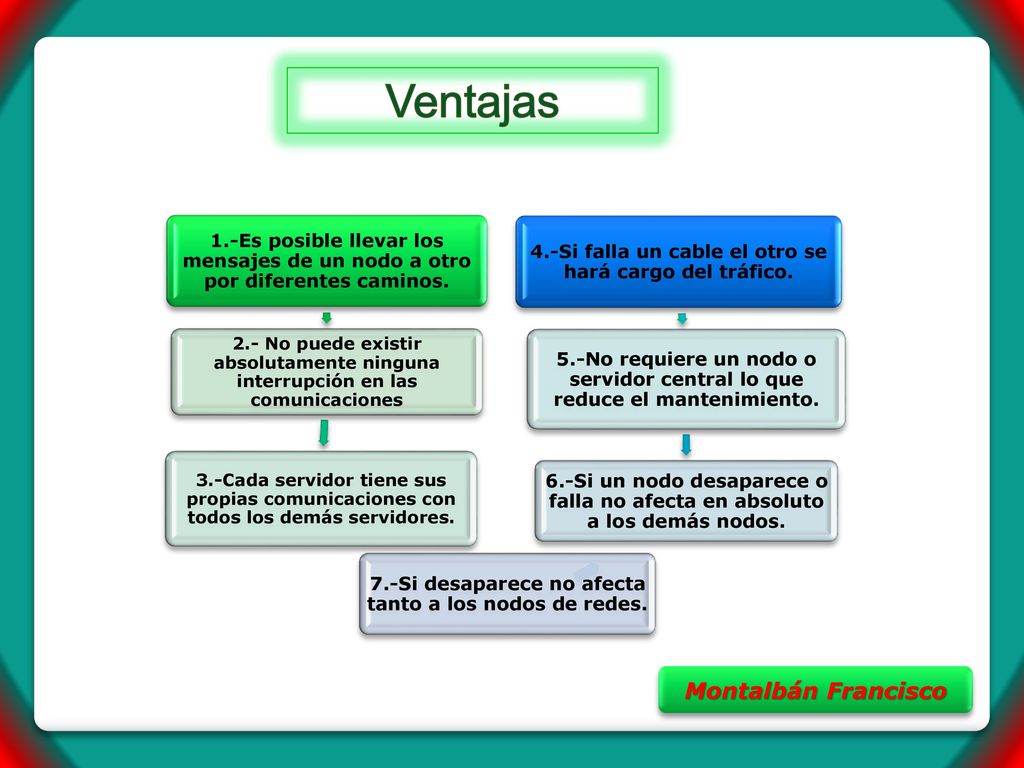

20 Ventajas Montalbán Francisco
1.-Es posible llevar los mensajes de un nodo a otro por diferentes caminos. 2.- No puede existir absolutamente ninguna interrupción en las comunicaciones 3.-Cada servidor tiene sus propias comunicaciones con todos los demás servidores. 4.-Si falla un cable el otro se hará cargo del tráfico. 5.-No requiere un nodo o servidor central lo que reduce el mantenimiento. 6.-Si un nodo desaparece o falla no afecta en absoluto a los demás nodos. 7.-Si desaparece no afecta tanto a los nodos de redes. Montalbán Francisco

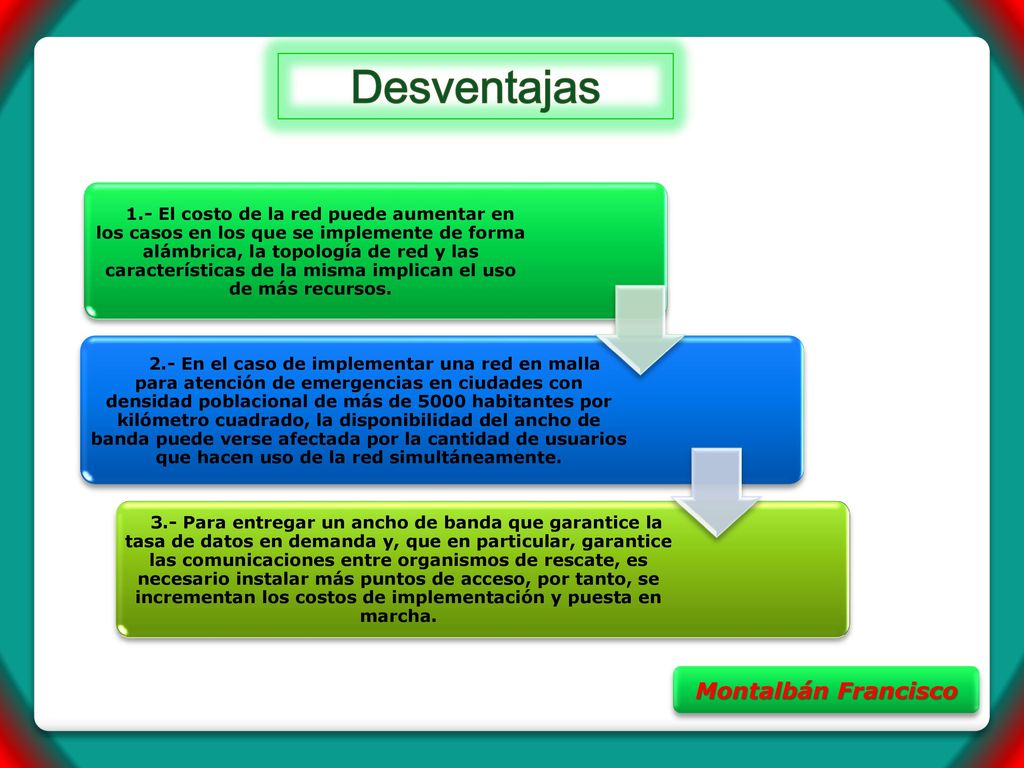

21 Desventajas Montalbán Francisco
1.- El costo de la red puede aumentar en los casos en los que se implemente de forma alámbrica, la topología de red y las características de la misma implican el uso de más recursos. 2.- En el caso de implementar una red en malla para atención de emergencias en ciudades con densidad poblacional de más de 5000 habitantes por kilómetro cuadrado, la disponibilidad del ancho de banda puede verse afectada por la cantidad de usuarios que hacen uso de la red simultáneamente. 3.- Para entregar un ancho de banda que garantice la tasa de datos en demanda y, que en particular, garantice las comunicaciones entre organismos de rescate, es necesario instalar más puntos de acceso, por tanto, se incrementan los costos de implementación y puesta en marcha. Montalbán Francisco

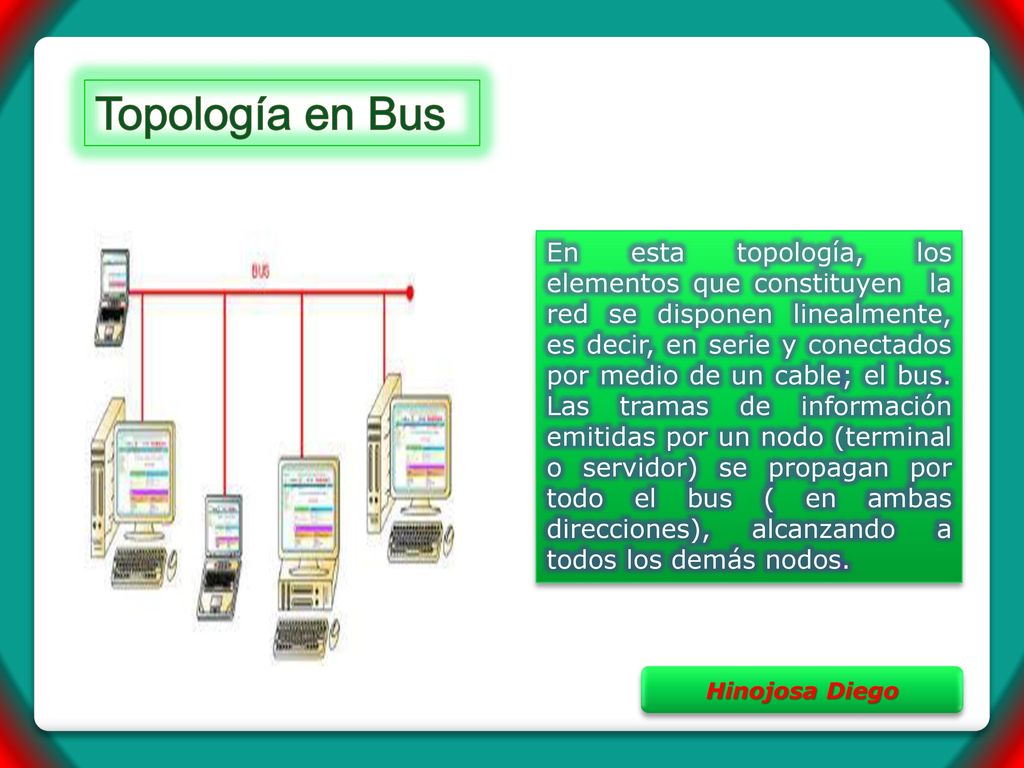

22 Topología en Bus En esta topología, los elementos que constituyen la red se disponen linealmente, es decir, en serie y conectados por medio de un cable; el bus. Las tramas de información emitidas por un nodo (terminal o servidor) se propagan por todo el bus ( en ambas direcciones), alcanzando a todos los demás nodos. Hinojosa Diego

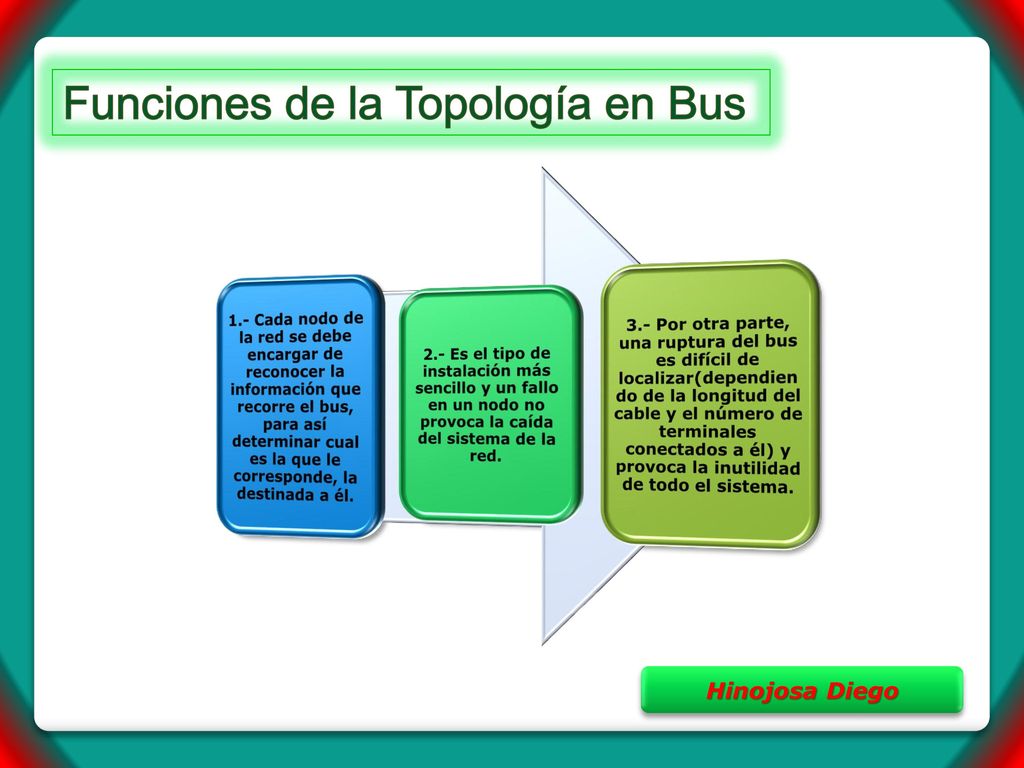

23 Funciones de la Topología en Bus
1.- Cada nodo de la red se debe encargar de reconocer la información que recorre el bus, para así determinar cual es la que le corresponde, la destinada a él. 2.- Es el tipo de instalación más sencillo y un fallo en un nodo no provoca la caída del sistema de la red. 3.- Por otra parte, una ruptura del bus es difícil de localizar(dependiendo de la longitud del cable y el número de terminales conectados a él) y provoca la inutilidad de todo el sistema. Hinojosa Diego

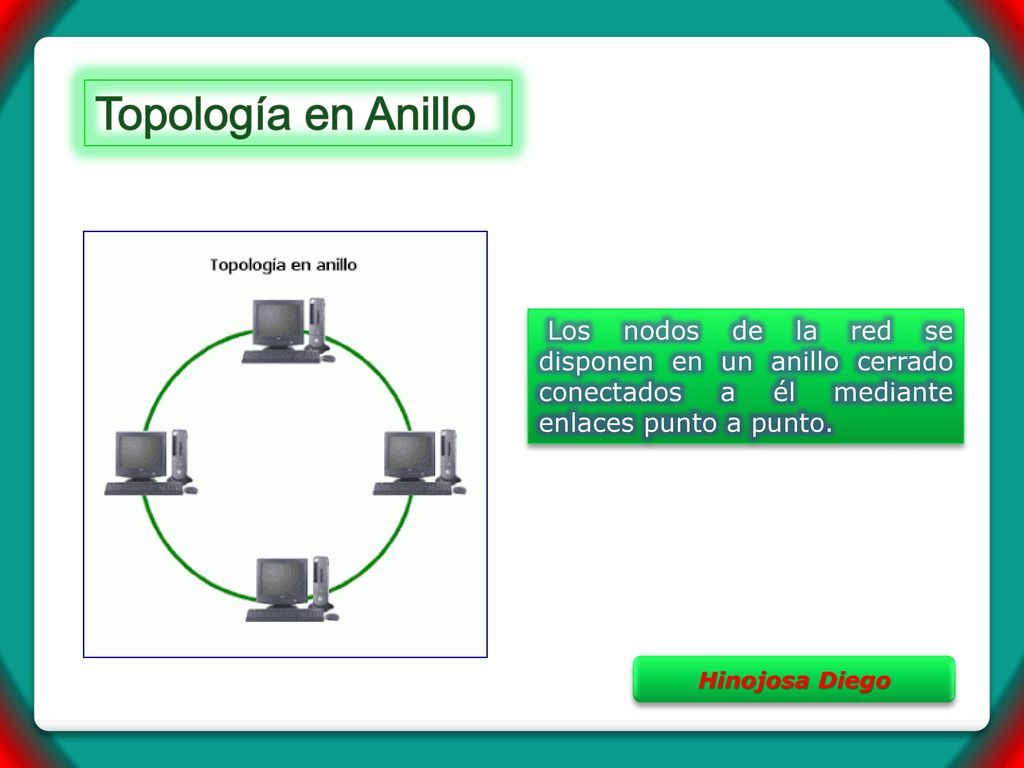

24 Topología en Anillo Los nodos de la red se disponen en un anillo cerrado conectados a él mediante enlaces punto a punto. Hinojosa Diego

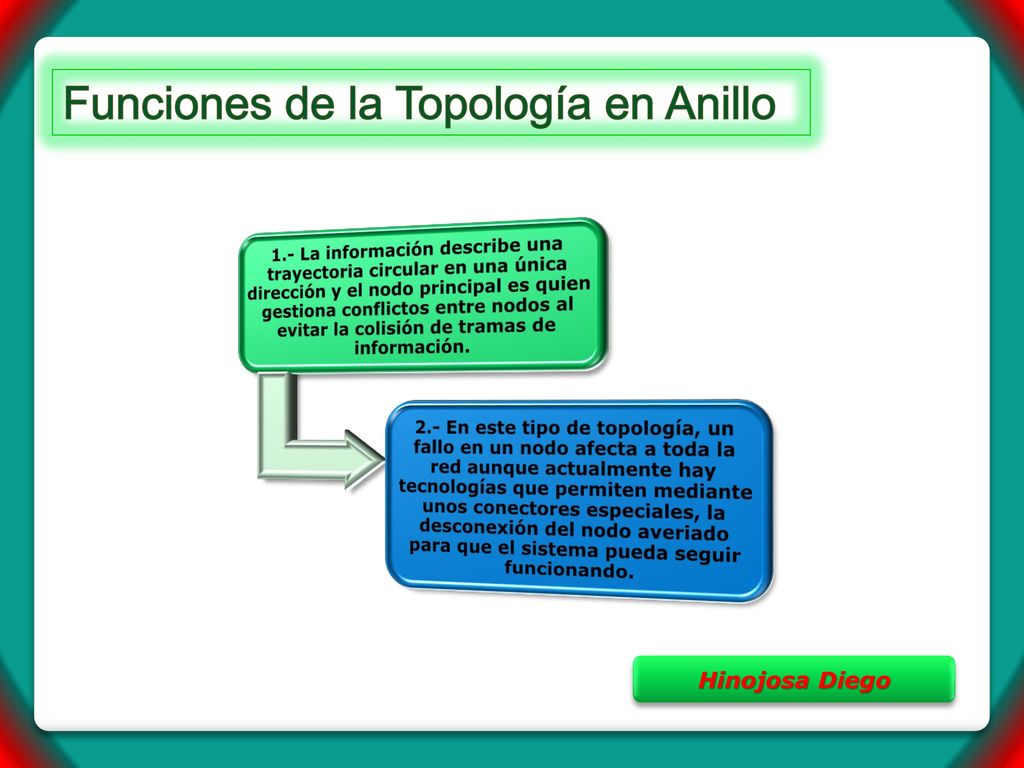

25 Funciones de la Topología en Anillo
1.- La información describe una trayectoria circular en una única dirección y el nodo principal es quien gestiona conflictos entre nodos al evitar la colisión de tramas de información. 2.- En este tipo de topología, un fallo en un nodo afecta a toda la red aunque actualmente hay tecnologías que permiten mediante unos conectores especiales, la desconexión del nodo averiado para que el sistema pueda seguir funcionando. Hinojosa Diego

26 Gracias por su atención
