1 INSTITUTO DE EDUCACION SUPERIOR TECNOLOGICO PUBLICO “ELEAZAR GUZMAN BARRON” COMPUTACION E INFORMATICA TEMA: RED DE AREA LOCAL (WIFI) UNIDAD ACADEMICA: DISEÑO DE REDES DOCENTE: INGA GANOZA LUIS INTEGRANTES: DOMINGUEZ VARGAS SULLY LEON RAPREY MARCELINA MORENO MEZARINA MORELIA RAMOS MONTES AYDE CICLO : I 2017 INSTITUTO DE EDUCACION SUPERIOR TECNOLOGICO PUBLICO “ELEAZAR GUZMAN BARRON” COMPUTACION E INFORMATICA TEMA: RED DE AREA LOCAL (WIFI) UNIDAD ACADEMICA: DISEÑO DE REDES DOCENTE: INGA GANOZA LUIS INTEGRANTES: DOMINGUEZ VARGAS SULLY LEON RAPREY MARCELINA MORENO MEZARINA MORELIA RAMOS MONTES AYDE CICLO : I 2017

2 Una red de área local (LAN) es una red que se utiliza para conectar equipos de una compañía u organización. Por lo general, una red de área local conecta equipos (o recursos, como impresoras) a través de un medio de transmisión cableado (frecuentemente pares trenzados o cables coaxiales) dentro de un perímetro de unos cien metros. Una LAN es una red que conecta los ordenadores en un área relativamente pequeña y predeterminada (como una habitación, un edificio, o un conjunto de edificios). ¿QUÉ ES UNA RED DE ÁREA LOCAL?

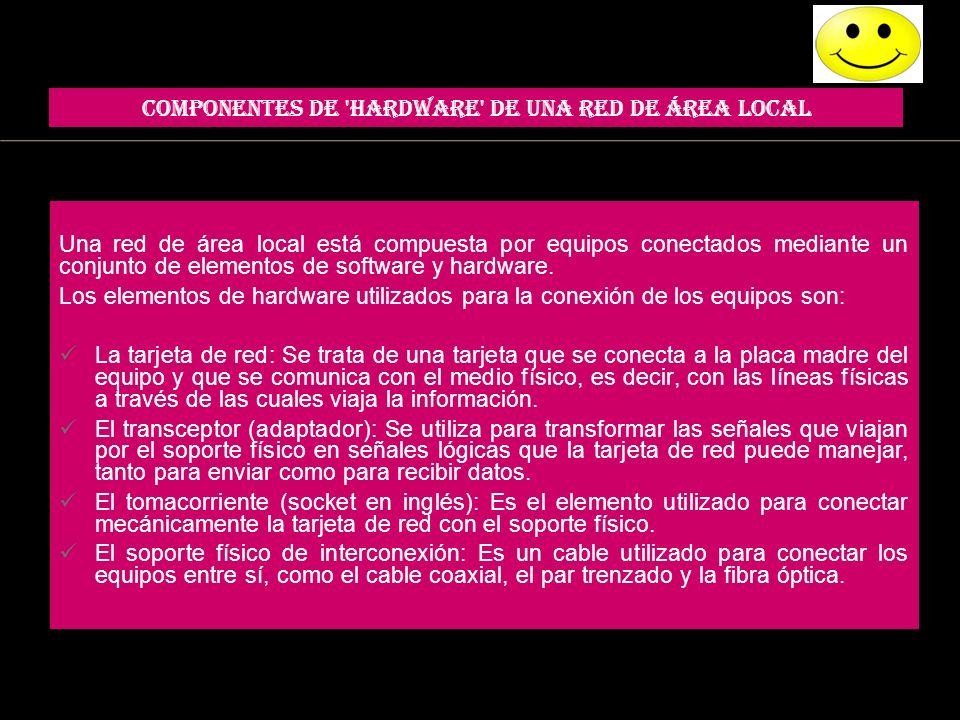

3 Una red de área local está compuesta por equipos conectados mediante un conjunto de elementos de software y hardware. Los elementos de hardware utilizados para la conexión de los equipos son: La tarjeta de red: Se trata de una tarjeta que se conecta a la placa madre del equipo y que se comunica con el medio físico, es decir, con las líneas físicas a través de las cuales viaja la información. El transceptor (adaptador): Se utiliza para transformar las señales que viajan por el soporte físico en señales lógicas que la tarjeta de red puede manejar, tanto para enviar como para recibir datos. El tomacorriente (socket en inglés): Es el elemento utilizado para conectar mecánicamente la tarjeta de red con el soporte físico. El soporte físico de interconexión: Es un cable utilizado para conectar los equipos entre sí, como el cable coaxial, el par trenzado y la fibra óptica. COMPONENTES DE 'HARDWARE' DE UNA RED DE ÁREA LOCAL

4 Los dispositivos de hardware solos no son suficientes para crear una red de área local que pueda utilizarse, sino también es necesario fijar un método de acceso estándar entre los equipos, para que sepan cómo los equipos intercambian datos, en especial cuando más de dos equipos comparten el mismo soporte físico. Este método de acceso se denomina topología lógica, el cual se lleva a cabo mediante un protocolo de acceso y los protocolos de acceso más comunes son el Ethernet y la red en anillo. La manera en la que los equipos se encuentran físicamente interconectados se denomina topología física. Las topologías físicas básicas son la topología en anillo, la topología de bus y la topología de estrella. TOPOLOGÍAS DE RED DE ÁREA LOCAL

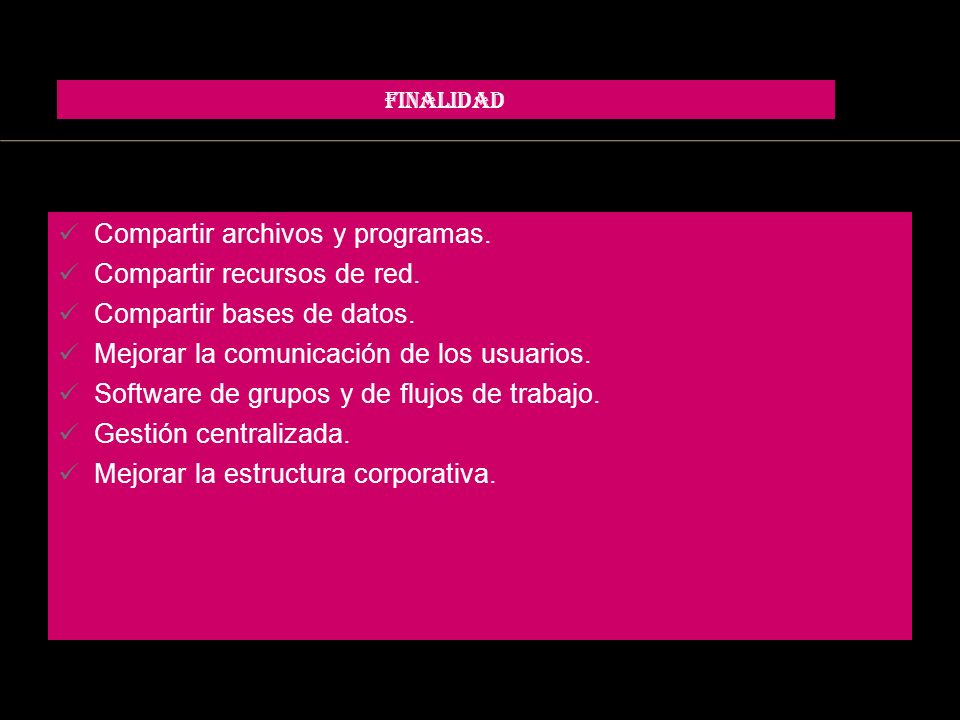

5 Compartir archivos y programas. Compartir recursos de red. Compartir bases de datos. Mejorar la comunicación de los usuarios. Software de grupos y de flujos de trabajo. Gestión centralizada. Mejorar la estructura corporativa. FINALIDAD

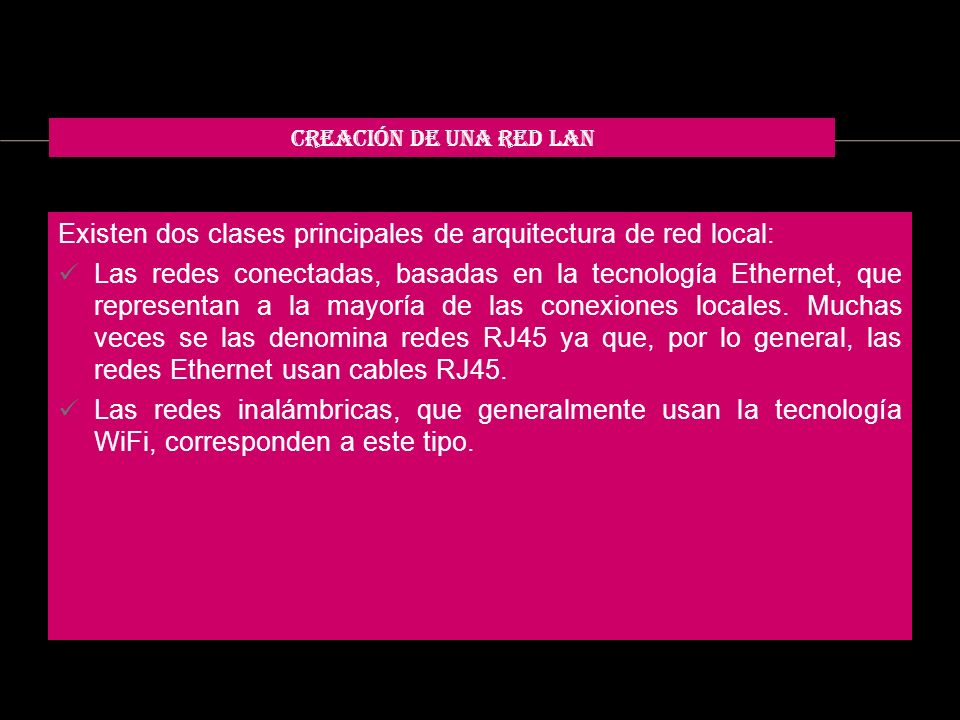

6 Existen dos clases principales de arquitectura de red local: Las redes conectadas, basadas en la tecnología Ethernet, que representan a la mayoría de las conexiones locales. Muchas veces se las denomina redes RJ45 ya que, por lo general, las redes Ethernet usan cables RJ45. Las redes inalámbricas, que generalmente usan la tecnología WiFi, corresponden a este tipo. CREACIÓN DE UNA RED LAN

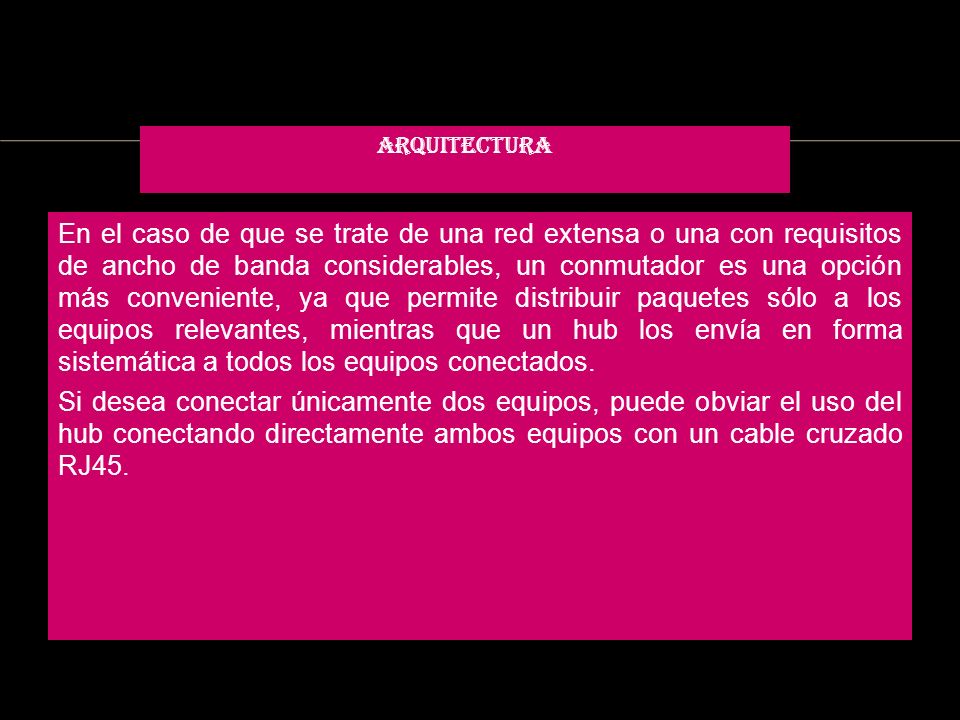

7 En el caso de que se trate de una red extensa o una con requisitos de ancho de banda considerables, un conmutador es una opción más conveniente, ya que permite distribuir paquetes sólo a los equipos relevantes, mientras que un hub los envía en forma sistemática a todos los equipos conectados. Si desea conectar únicamente dos equipos, puede obviar el uso del hub conectando directamente ambos equipos con un cable cruzado RJ45. Arquitectura

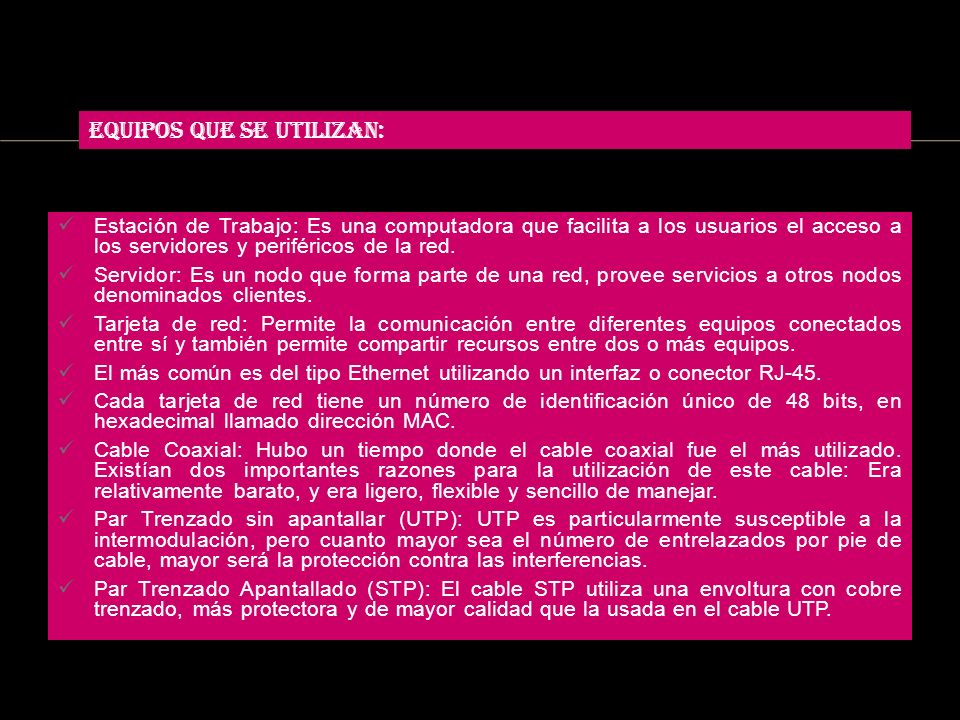

8 Estación de Trabajo: Es una computadora que facilita a los usuarios el acceso a los servidores y periféricos de la red. Servidor: Es un nodo que forma parte de una red, provee servicios a otros nodos denominados clientes. Tarjeta de red: Permite la comunicación entre diferentes equipos conectados entre sí y también permite compartir recursos entre dos o más equipos. El más común es del tipo Ethernet utilizando un interfaz o conector RJ-45. Cada tarjeta de red tiene un número de identificación único de 48 bits, en hexadecimal llamado dirección MAC. Cable Coaxial: Hubo un tiempo donde el cable coaxial fue el más utilizado. Existían dos importantes razones para la utilización de este cable: Era relativamente barato, y era ligero, flexible y sencillo de manejar. Par Trenzado sin apantallar (UTP): UTP es particularmente susceptible a la intermodulación, pero cuanto mayor sea el número de entrelazados por pie de cable, mayor será la protección contra las interferencias. Par Trenzado Apantallado (STP): El cable STP utiliza una envoltura con cobre trenzado, más protectora y de mayor calidad que la usada en el cable UTP. Equipos que se utilizan:

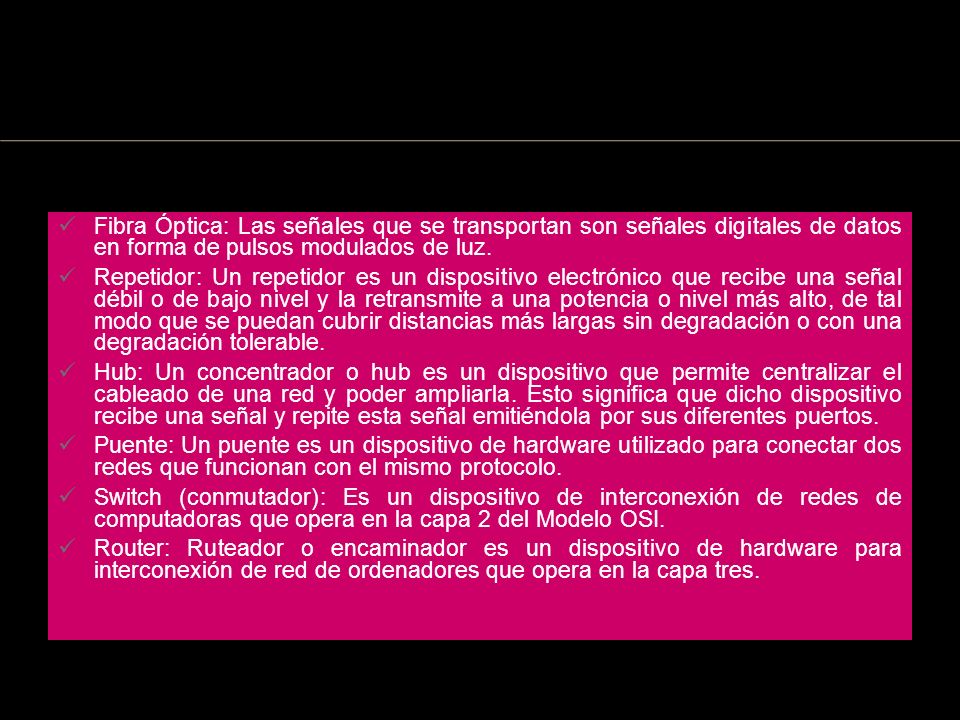

9 Fibra Óptica: Las señales que se transportan son señales digitales de datos en forma de pulsos modulados de luz. Repetidor: Un repetidor es un dispositivo electrónico que recibe una señal débil o de bajo nivel y la retransmite a una potencia o nivel más alto, de tal modo que se puedan cubrir distancias más largas sin degradación o con una degradación tolerable. Hub: Un concentrador o hub es un dispositivo que permite centralizar el cableado de una red y poder ampliarla. Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos. Puente: Un puente es un dispositivo de hardware utilizado para conectar dos redes que funcionan con el mismo protocolo. Switch (conmutador): Es un dispositivo de interconexión de redes de computadoras que opera en la capa 2 del Modelo OSI. Router: Ruteador o encaminador es un dispositivo de hardware para interconexión de red de ordenadores que opera en la capa tres.

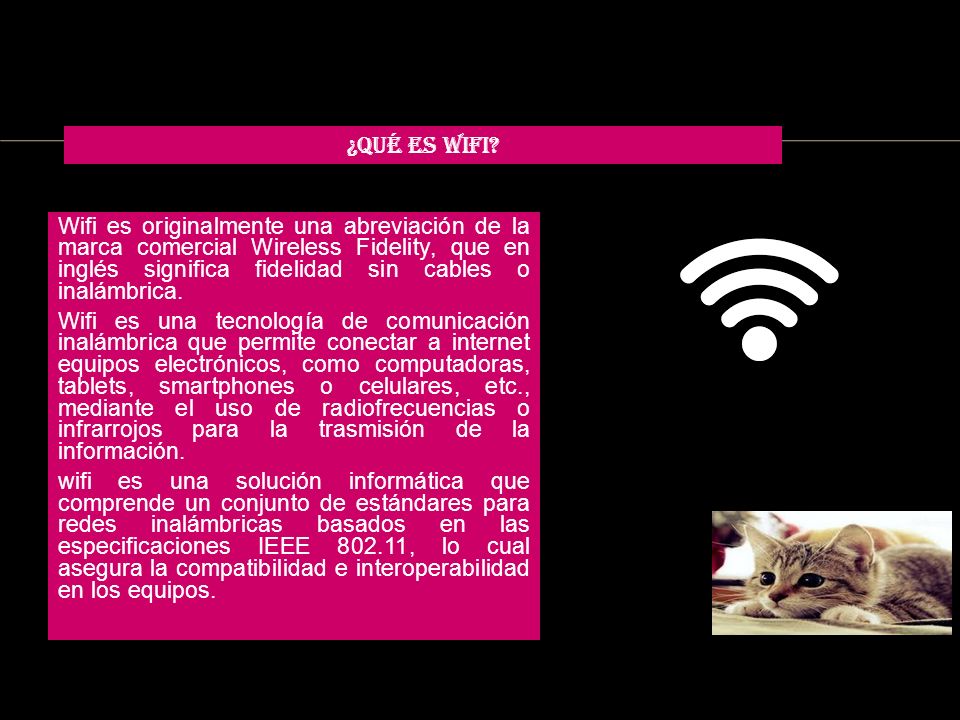

10 Wifi es originalmente una abreviación de la marca comercial Wireless Fidelity, que en inglés significa fidelidad sin cables o inalámbrica. Wifi es una tecnología de comunicación inalámbrica que permite conectar a internet equipos electrónicos, como computadoras, tablets, smartphones o celulares, etc., mediante el uso de radiofrecuencias o infrarrojos para la trasmisión de la información. wifi es una solución informática que comprende un conjunto de estándares para redes inalámbricas basados en las especificaciones IEEE 802.11, lo cual asegura la compatibilidad e interoperabilidad en los equipos. ¿Qué es Wifi?

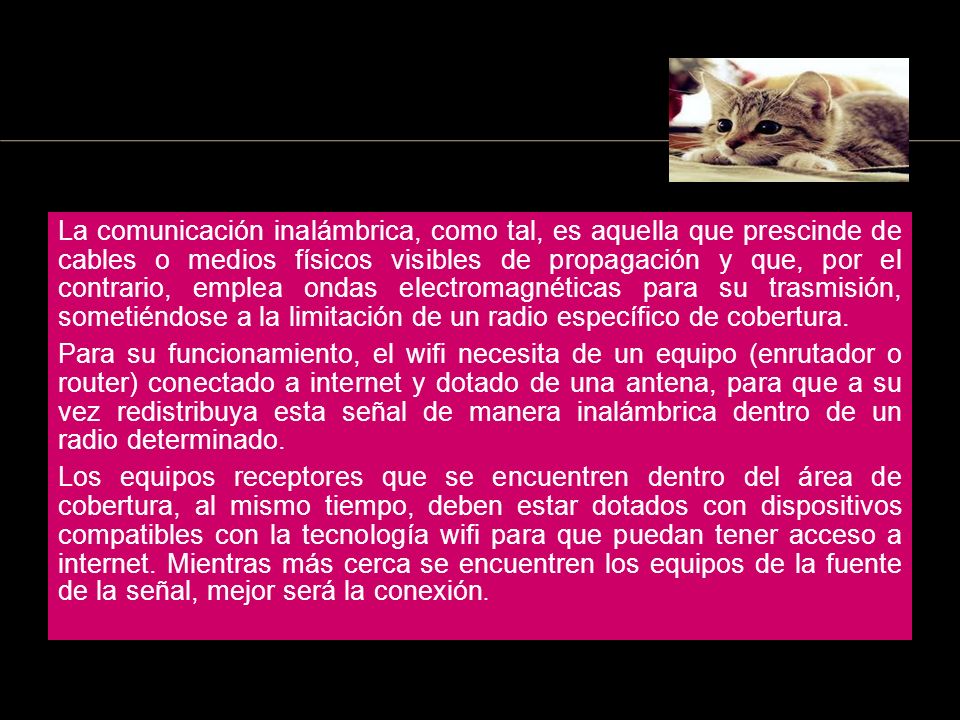

11 La comunicación inalámbrica, como tal, es aquella que prescinde de cables o medios físicos visibles de propagación y que, por el contrario, emplea ondas electromagnéticas para su trasmisión, sometiéndose a la limitación de un radio específico de cobertura. Para su funcionamiento, el wifi necesita de un equipo (enrutador o router) conectado a internet y dotado de una antena, para que a su vez redistribuya esta señal de manera inalámbrica dentro de un radio determinado. Los equipos receptores que se encuentren dentro del área de cobertura, al mismo tiempo, deben estar dotados con dispositivos compatibles con la tecnología wifi para que puedan tener acceso a internet. Mientras más cerca se encuentren los equipos de la fuente de la señal, mejor será la conexión.

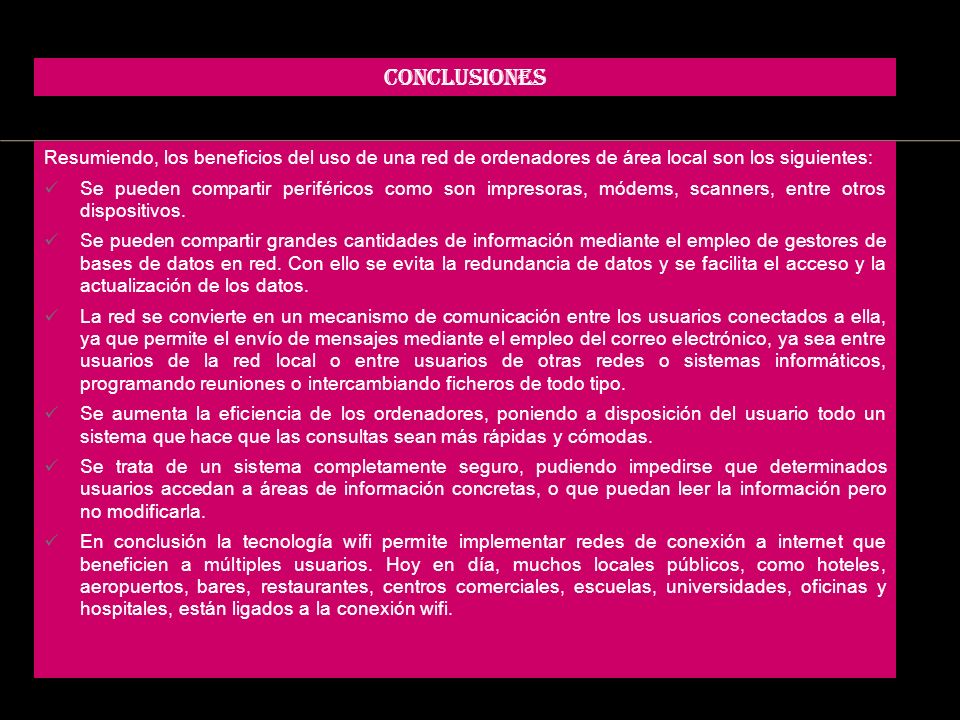

12 Resumiendo, los beneficios del uso de una red de ordenadores de área local son los siguientes: Se pueden compartir periféricos como son impresoras, módems, scanners, entre otros dispositivos. Se pueden compartir grandes cantidades de información mediante el empleo de gestores de bases de datos en red. Con ello se evita la redundancia de datos y se facilita el acceso y la actualización de los datos. La red se convierte en un mecanismo de comunicación entre los usuarios conectados a ella, ya que permite el envío de mensajes mediante el empleo del correo electrónico, ya sea entre usuarios de la red local o entre usuarios de otras redes o sistemas informáticos, programando reuniones o intercambiando ficheros de todo tipo. Se aumenta la eficiencia de los ordenadores, poniendo a disposición del usuario todo un sistema que hace que las consultas sean más rápidas y cómodas. Se trata de un sistema completamente seguro, pudiendo impedirse que determinados usuarios accedan a áreas de información concretas, o que puedan leer la información pero no modificarla. En conclusión la tecnología wifi permite implementar redes de conexión a internet que beneficien a múltiples usuarios. Hoy en día, muchos locales públicos, como hoteles, aeropuertos, bares, restaurantes, centros comerciales, escuelas, universidades, oficinas y hospitales, están ligados a la conexión wifi. Conclusiones
