 Una red informática de ordenadores es un conjunto de ordenadores conectados entre si para compartir recursos e intercambiar información.  Una red informática.

Presentación del tema: " Una red informática de ordenadores es un conjunto de ordenadores conectados entre si para compartir recursos e intercambiar información.  Una red informática."— Transcripción de la presentación:

1

2  Una red informática de ordenadores es un conjunto de ordenadores conectados entre si para compartir recursos e intercambiar información.  Una red informática nos permite utilizar una única conexión a internet en varios ordenadores, compartir impresora y otros periféricos, enviar y recibir mensajes y pasar archivos a otros ordenadores sin necesidad de un lápiz de memoria, cd u otro elemento. Incluso podemos ejecutar programas instalados en otros ordenadores de la red.

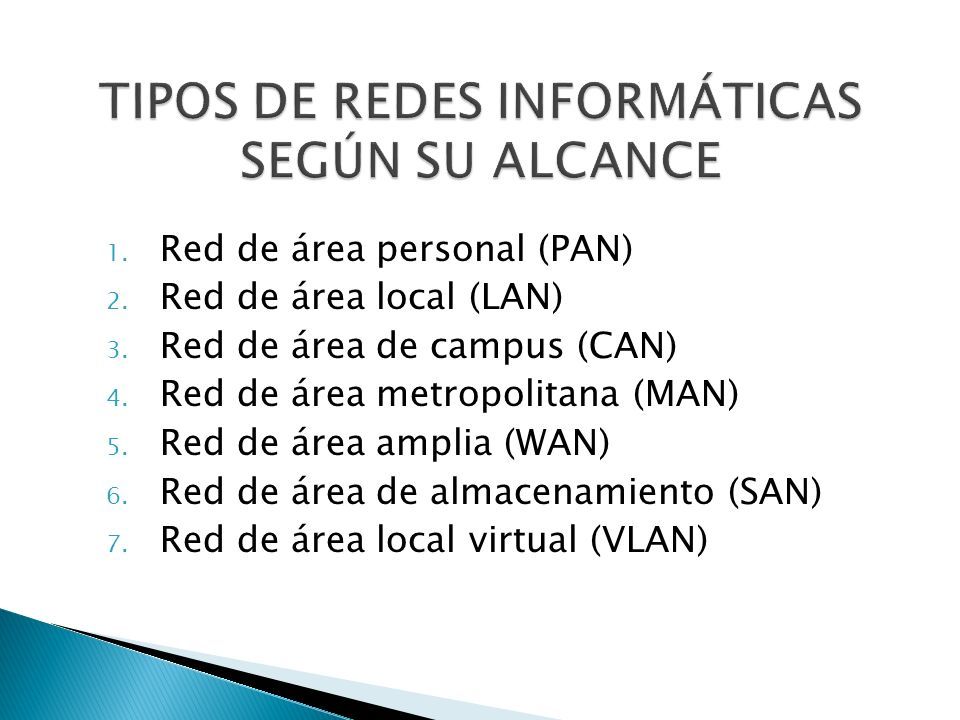

3 1. Red de área personal (PAN) 2. Red de área local (LAN) 3. Red de área de campus (CAN) 4. Red de área metropolitana (MAN) 5. Red de área amplia (WAN) 6. Red de área de almacenamiento (SAN) 7. Red de área local virtual (VLAN)

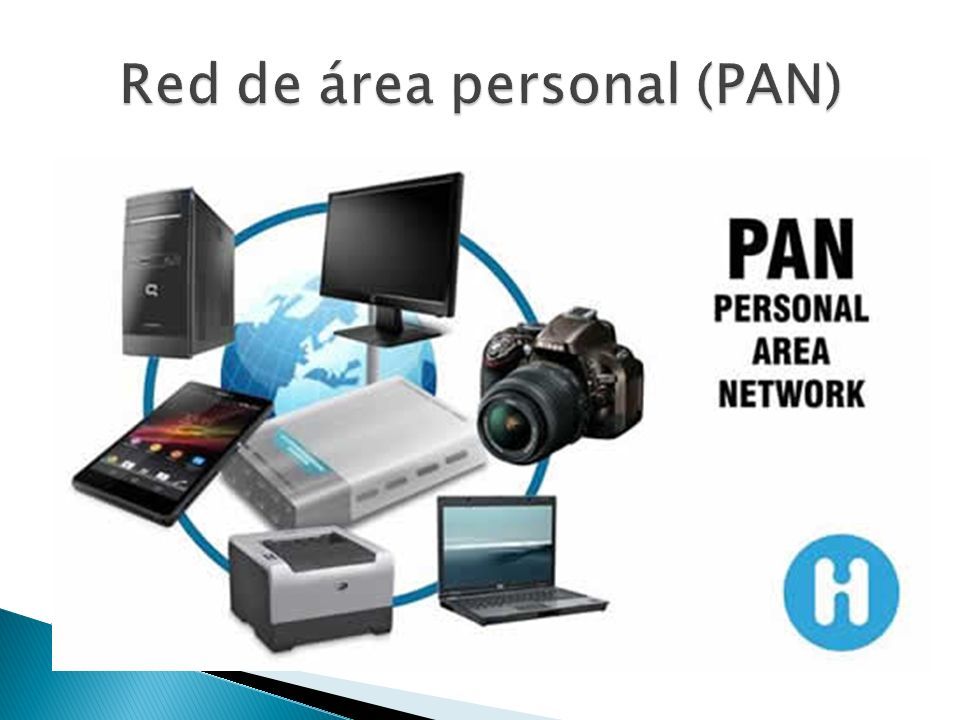

4  Permite el acceso constante de los usuarios a través de los diferentes dispositivos que prestan el servicio de internet.  Su conexión se presta de manera inalámbrica.  Tiene una capacidad de 10 bps hasta 10 Mbps  Se fija como una de las más novedosas y grandes perspectivas en la tecnología.

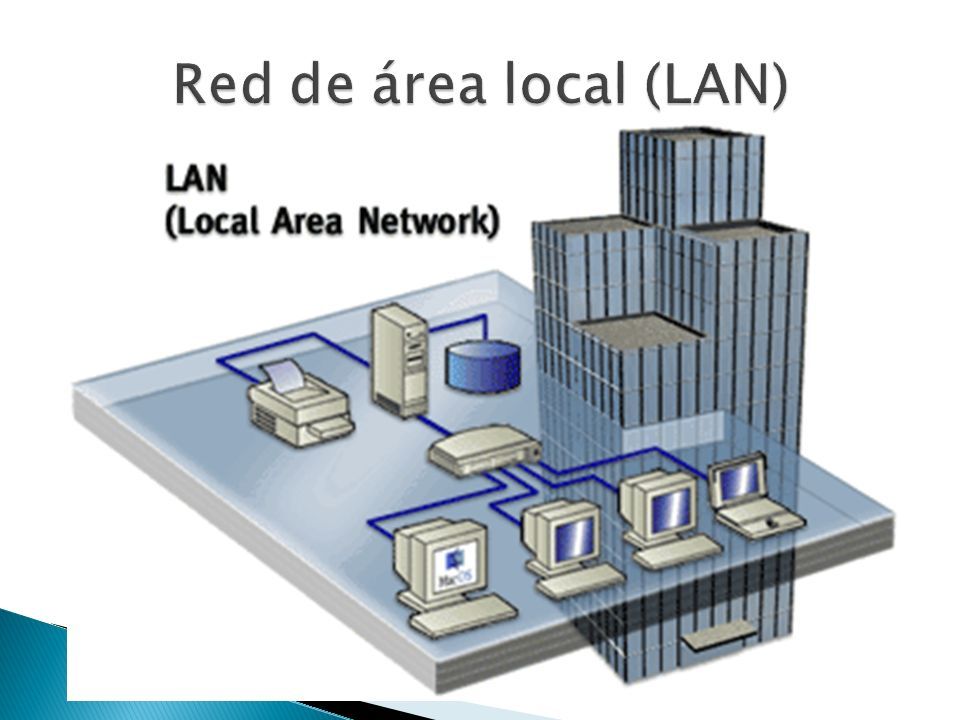

5  Interconexión Local de una o varias computadoras y periféricos.  Su capacidad de funcionamiento es limitada (200 m en edificios u oficinas)  Puede alcanzar 1 km de distancia utilizando repetidores.  Mantienen la red en forma privada y con un ancho de banda.  Comparte hardware y software.  Permite el mismo manejo de la base de datos mediante la instalación de programas específicos en los computadores que lo requieran donde se puede centralizar los movimientos y la información para el manejo de la gestión empresarial.  Utiliza una sola conexión telefónica o de ancho de banda para todas las computadoras conectadas en la red.  Su servicio utiliza conexión de fibra óptica, cable coaxial y cable telefónico.

6  Prioridad de mensajes.  Garantía de tiempos de latencia.  Flexibilidad en la configuración.  Recepción por multidifusión (multicast) con sincronización de tiempos.  Sistema robusto en cuanto a consistencia de datos.  Detección y señalización de errores.  Retransmisión automática de tramas erróneas  Distinción entre errores temporales y fallas permanentes de los nodos de la red, y desconexión autónoma de nodos defectuosos.

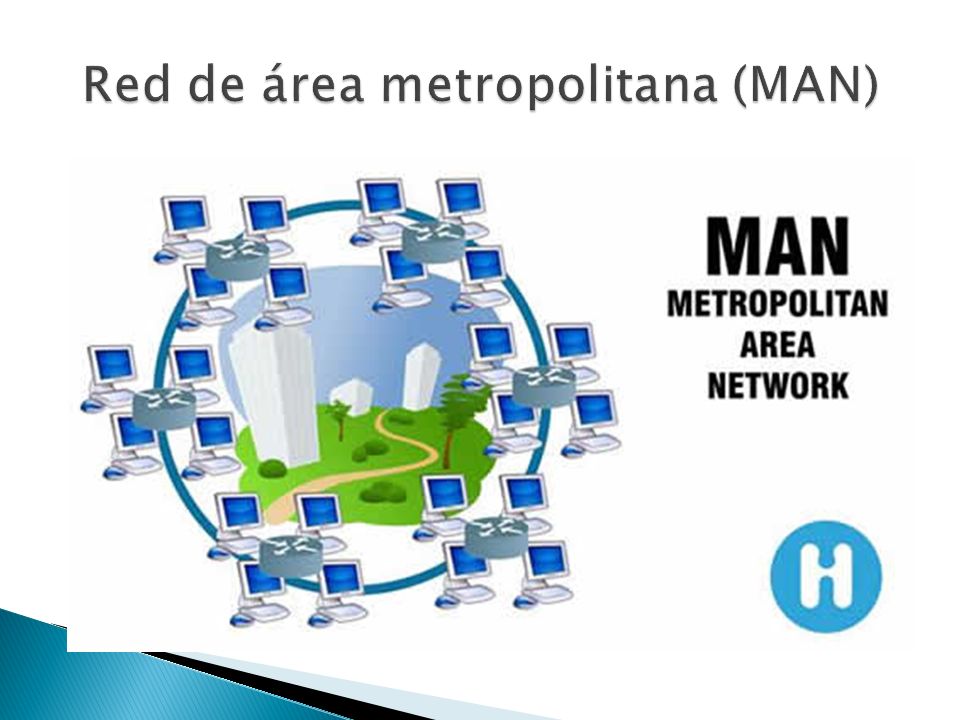

7  Maneja ancho de banda.  Su medio de transmisión es mediante la Fibra óptica, microondas y par de cobre.  Conexión de 10 Mbps, 20Mbps, 45Mbps, 75Mbps, sobre pares de cobre y 100Mbps, 1Gbps y 10Gbps mediante Fibra Óptica. Mayor cobertura que la red LAN, alcanza a abarcar de una a varias ciudades.  Esta red puede ser pública o privada.  Maneja interconexión de operador a operador y de redes locales (LAN) Utiliza algunos dispositivos para su funcionamiento: modem, routers, repetidores, etc.  Cada computador requiere de hardware para recibir y transmitir información  Permiten transmisión de voz, video y datos

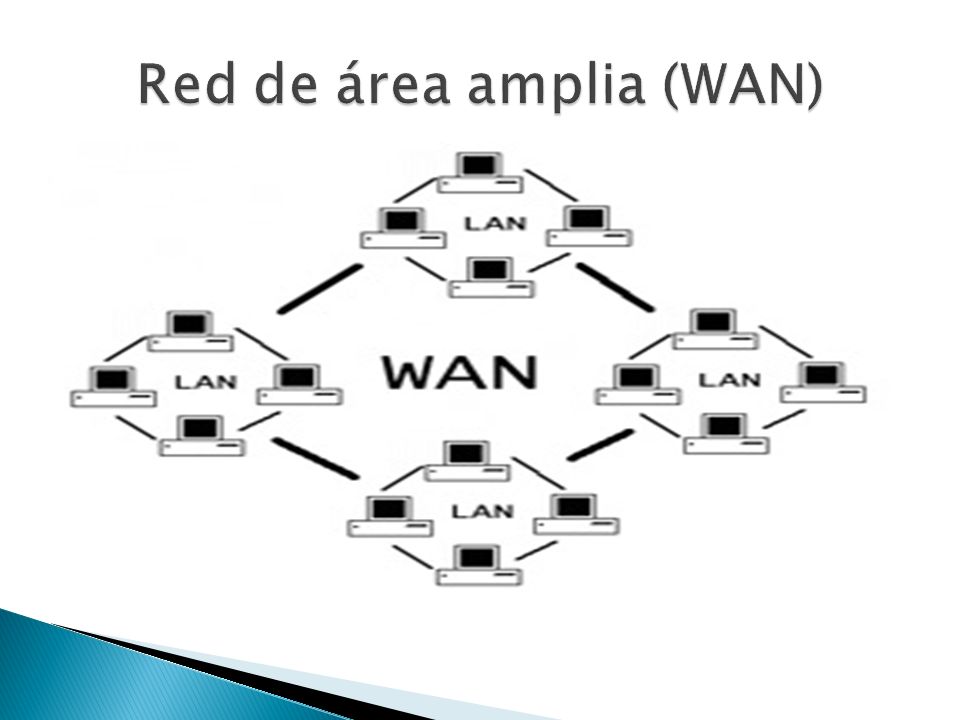

8  Tiene maquinas dedicadas a la ejecución de programas deusuario.  Posee elementos de conmutación de datos como porejemplo, enrutadores.  La transmisión de datos es generalmente por fibra óptica ysatélites.  En ocasiones se construyen redes WAN especialmente paraalguna empresa que tiene oficinas en varias partes del país ocontinente.  Se extiende sobre un área geográfica amplia.  Es el internet al que todos nos conectamos.

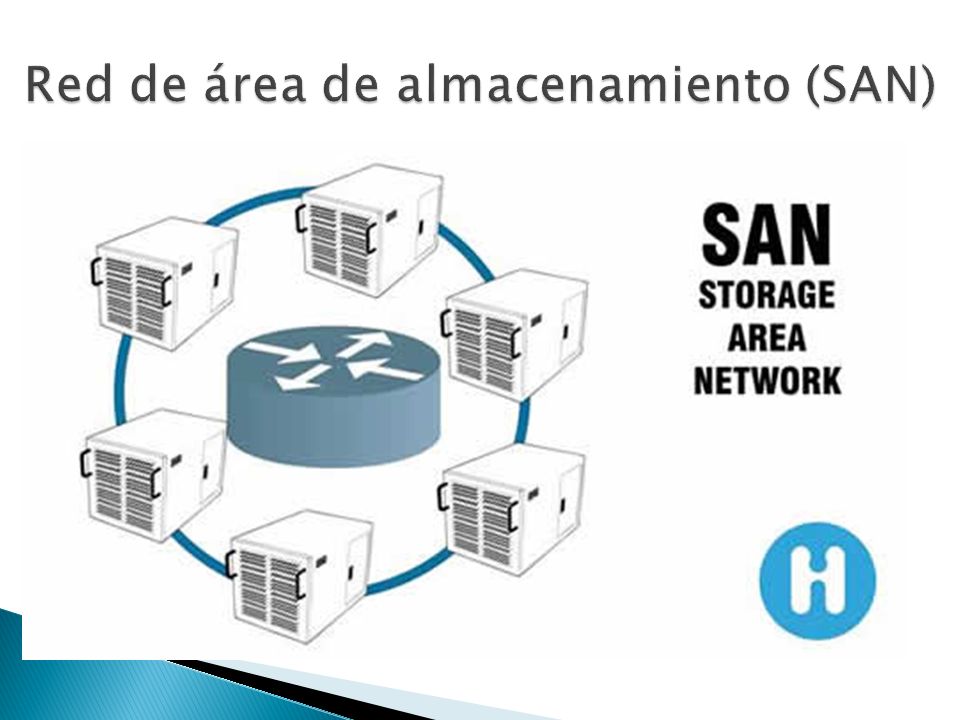

9  Son construidas para minimizar el tiempo de respuesta del medio de transmisión.  Permite que múltiples servidores sean conectados al mismo grupo de discos o librerías de cintas, permitiendo que la utilización de los sistemas de almacenamiento y los respaldos sean óptimos.  Tienen los beneficios de la fibra óptica.  Tienen una velocidad de transferencia de información de hasta 4 y 8 Gigabits por segundo.  Permite que los servidores y dispositivos de almacenamiento se conecten más de una vez a la SAN, de esta forma, se pueden tener "rutas" redundantes que a su vez incrementaran la tolerancia a fallos.  Los componentes primarios son: switches, directores, HBAs, servidores, ruteadores, gateways, matrices de discos y librerías de cintas.

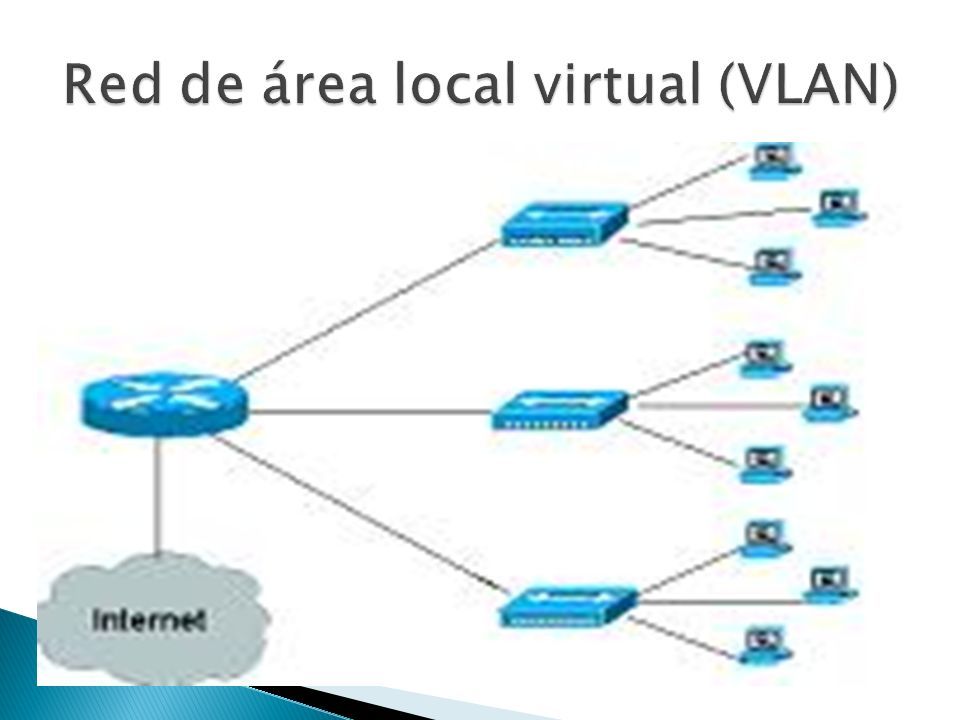

10  Crea dominios de Broadcast en uno o más switchs.  Funcionan en el nivel 2 del modelo OSI.  La VLAN 1 viene configurada por defecto en los Swicth y no se puede borrar.  Las Vlans se pueden asignar de forma dinámica o estática.  Debe existir una correspondencia de uno a uno entre las VLAN y las subredes  Por un enlace Troncal (Trunk) pueden pasar varias VLANs.

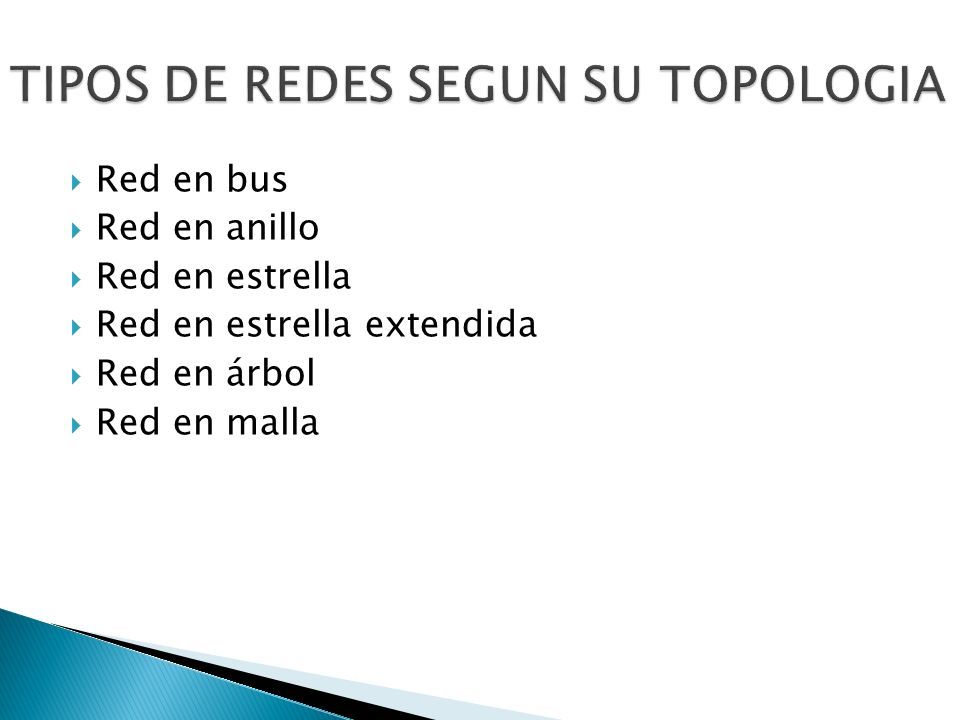

11  Red en bus  Red en anillo  Red en estrella  Red en estrella extendida  Red en árbol  Red en malla

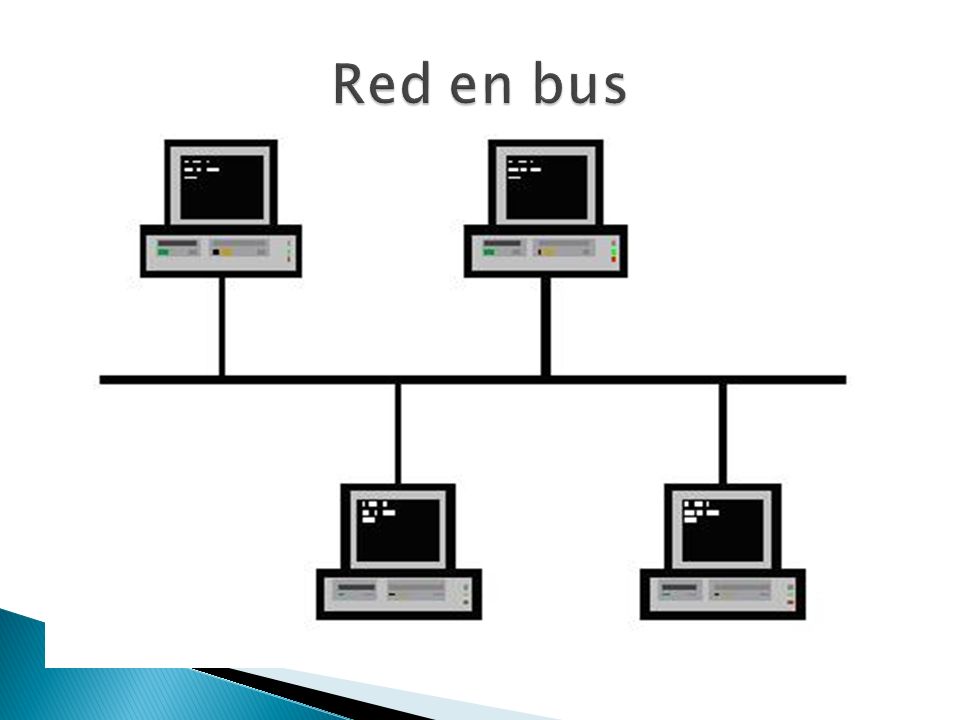

12  Son aquellas que están conectadas a un mismo tronco o canal de comunicación, a través del cual pasan los datos. Los dos extremos del cable coaxial acaban con un “terminador”, que lleva una resistencia que impide la “impedancia”. Además habrá una serie de derivadores T, que son las ramas a las que se conectan los equipos informáticos.  Es la más fácil de montar, pero tiene varios inconvenientes: si se rompe el cable, toda la red deja de estar operativa. Además, a medida que añadimos nuevos equipos, con la desventaja de requerir más espacio, la red tiende a degradarse y pierde señal.

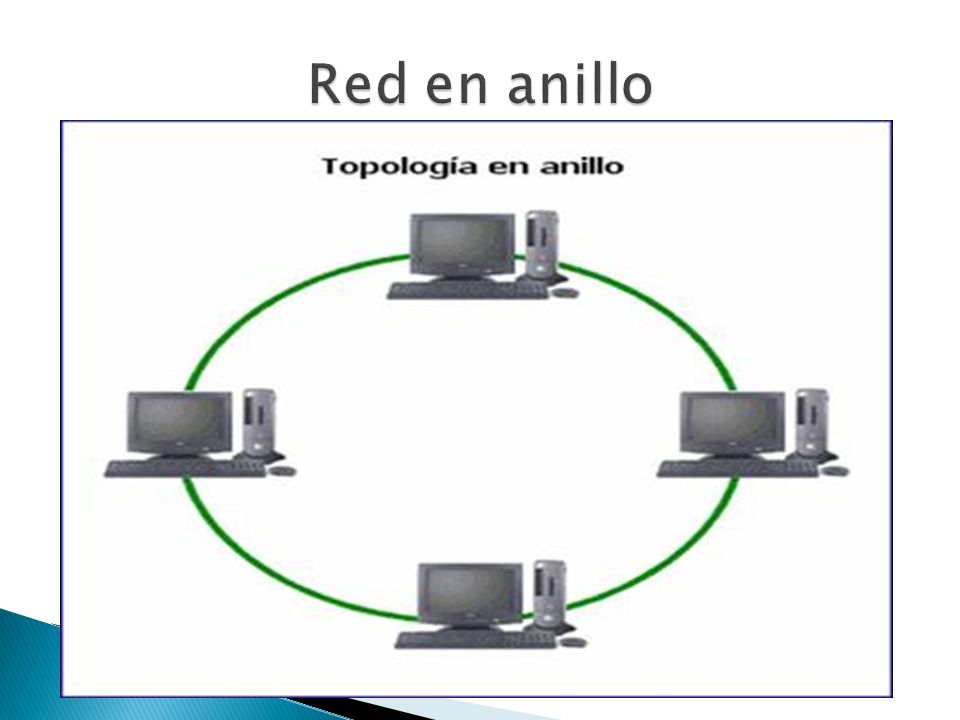

13  Es aquella donde un equipo está conectado a otro, y éste al siguiente, en forma de círculo o anillo, hasta volver a conectarse con el primero. Cada estación tiene un transmisor y un receptor. En ocasiones, pueden venir unidas por dos cables, y se llaman de doble anillo.  Podemos utilizarla con muchos ordenadores, de manera que no se pierde tanto rendimiento cuando los usamos todos a la vez. Pero el problema una vez más es que un solo fallo en el circuito deja a la red aislada.

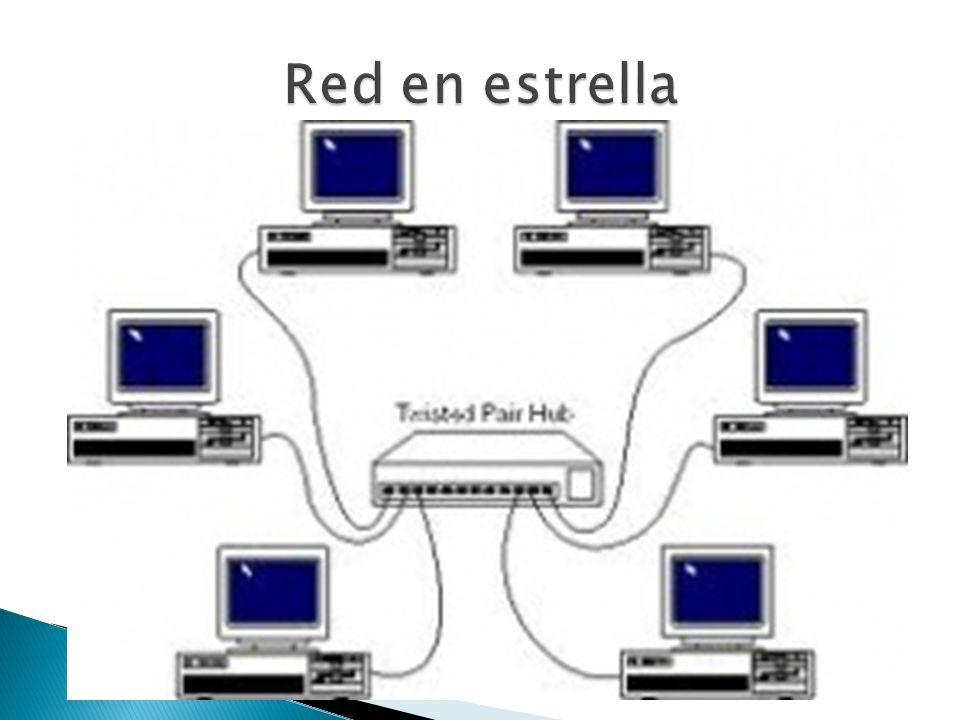

14  La topología en estrella es donde los nodos están conectados a un “hub”. Hablamos de un dispositivo que recibe las señales de datos de todos los equipos y las transmite a través de los distintos puertos.  Tiene la ventaja de que cuando algún cable se rompe, sólo una computadora quedaría aislada de la red y la reparación es más fácil. El repetidor nos permite añadir fácilmente equipos. La única desventaja es el coste (requiere un cable para cada equipo + el hub) y la posibilidad de que falle el hub.

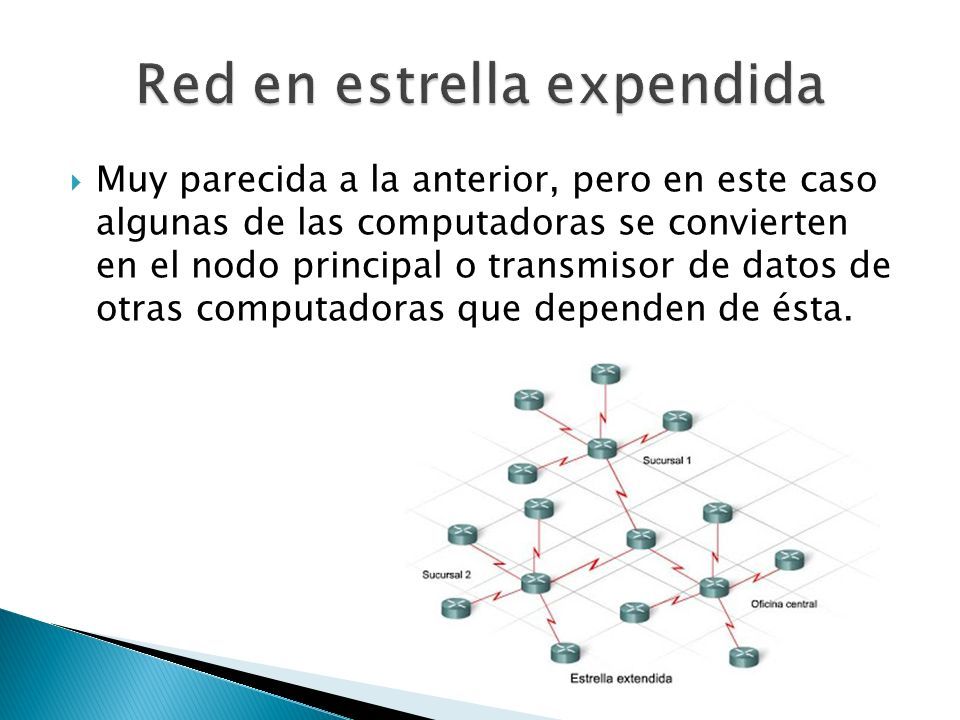

15  Muy parecida a la anterior, pero en este caso algunas de las computadoras se convierten en el nodo principal o transmisor de datos de otras computadoras que dependen de ésta.

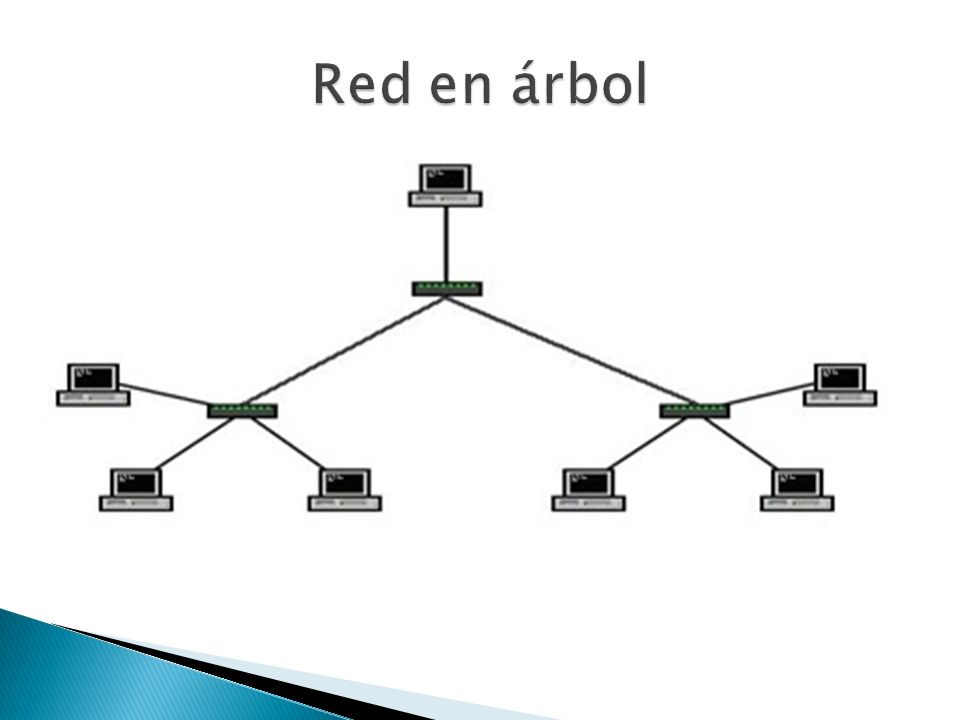

16  Es muy parecida a la red en estrella, pero no tiene un nodo central. Tenemos varios hub o switch, cada uno transmitiendo datos a una red en estrella. La principal desventaja es que requiere varios hub y gran cantidad de cable, por lo que resulta más costosa, pero al no estar centralizado, se evita el problema de la interferencia de señales y una mejor jerarquía de la red.

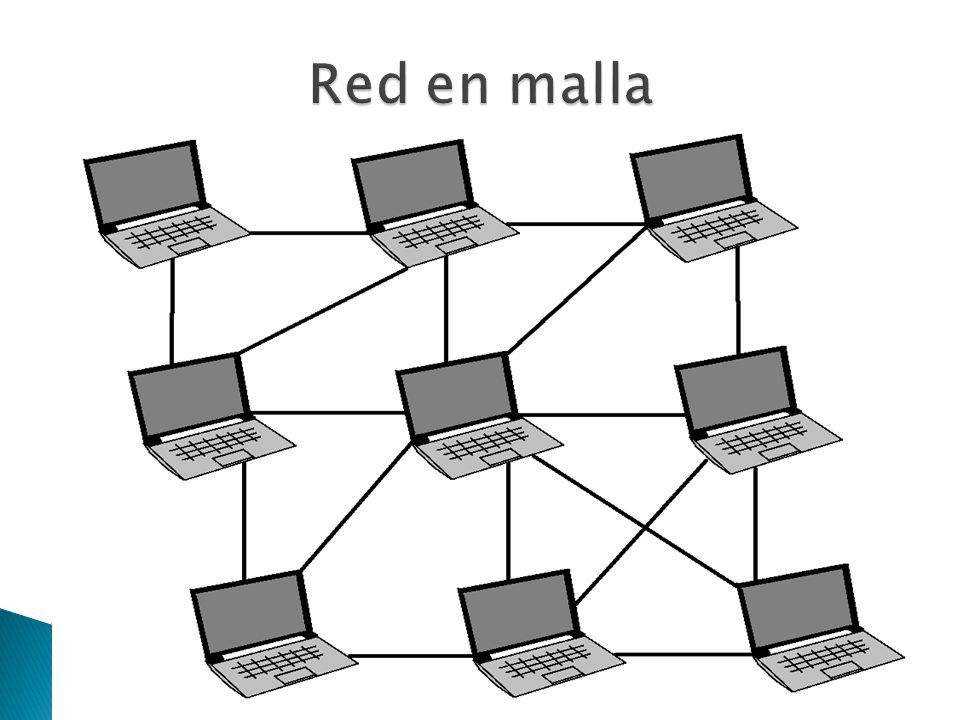

17  Todos los nodos están interconectados entre sí. De esta forma, los datos pueden transmitirse por múltiples vías, por lo que el riesgo de rotura de uno de los cables no amenaza al funcionamiento de la red. Tampoco requiere de un hub o nodo central y se evita el riesgo de interrupciones e interferencias.

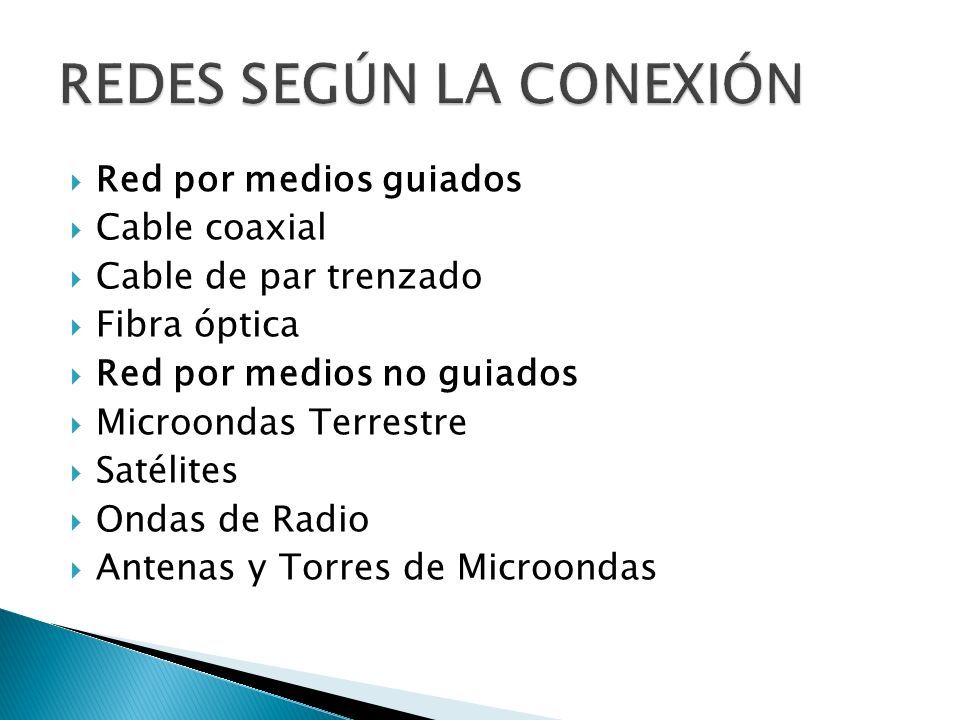

18  Red por medios guiados  Cable coaxial  Cable de par trenzado  Fibra óptica  Red por medios no guiados  Microondas Terrestre  Satélites  Ondas de Radio  Antenas y Torres de Microondas

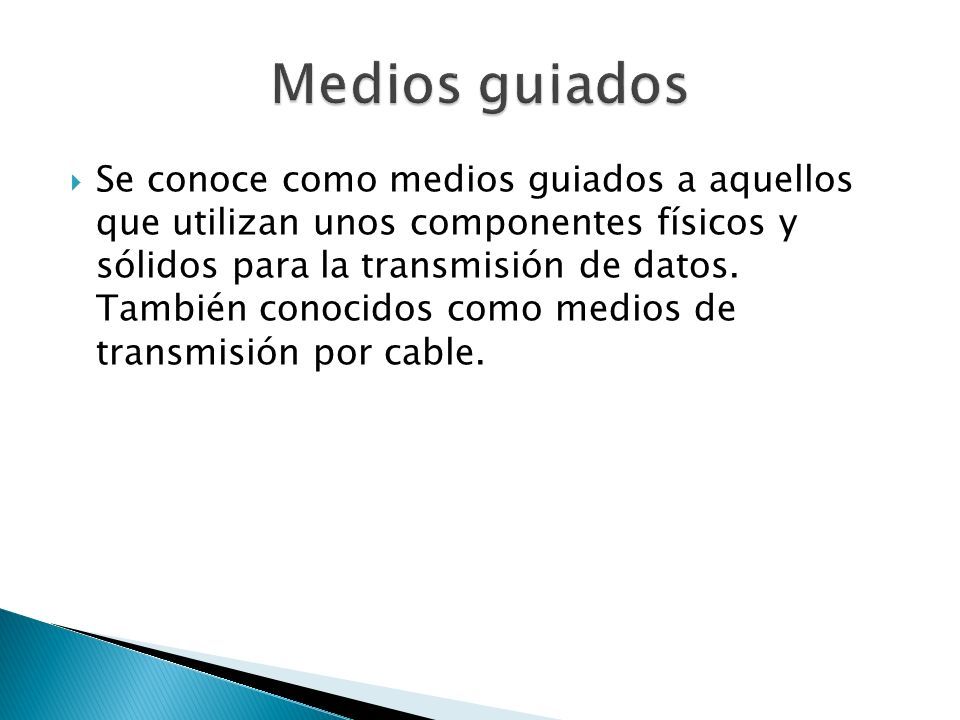

19  Se conoce como medios guiados a aquellos que utilizan unos componentes físicos y sólidos para la transmisión de datos. También conocidos como medios de transmisión por cable.

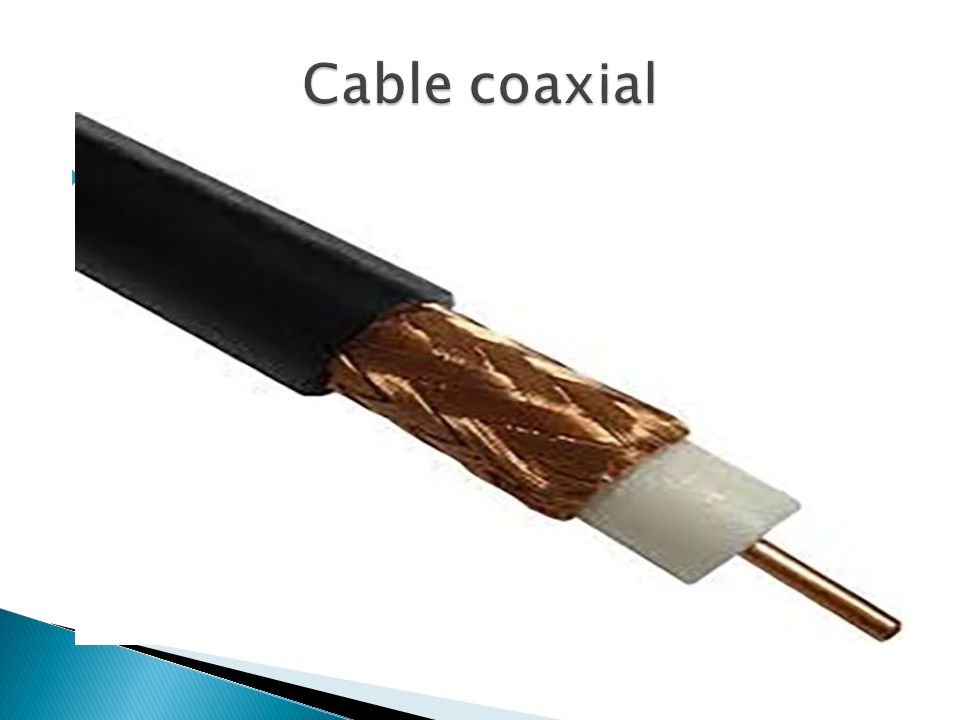

20  Este cordón permite conducir electricidad y esta recubierto por una envoltura compuesta por varias capas, esta fabricado con conductores eléctricos como el aluminio o el cobre. Se utiliza para transportar señales electromagnéticas de alta frecuencia que posee dos conductores, uno central y otro exterior denominado malla o blindaje, que sirve como referencia de tierra y retorno de las corrientes los cuales están separados por un material dieléctrico que, en realidad, transporta la señal de información.

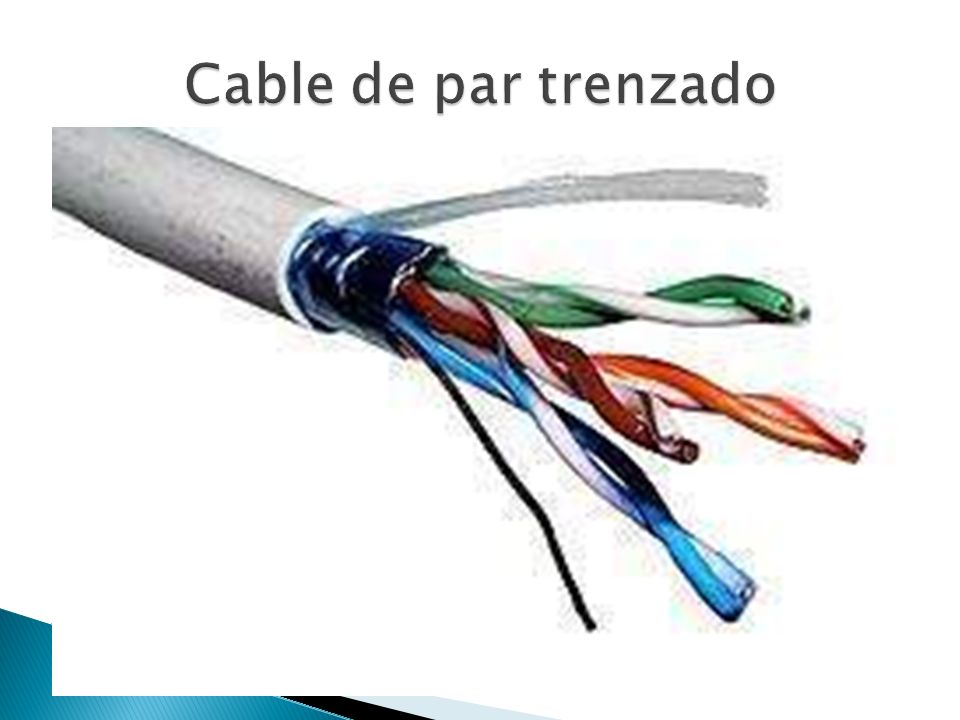

21  Es una forma de conexión en la que dos conductores eléctricos aislados son entrelazados para tener menos interferencia y aumentar la potencia y disminuir la diafonía de los cables adyacentes. Dependiendo de la red se pueden utilizar uno, dos, cuatro o mas pares. Dependiendo de la forma en que se agrupen los pares encontramos:  Pares trenzados no apantallados (UTP): Son los mas simples. El par trenzado UTP esta recubierto de una malla de teflón que no es conductora.  Pares trenzados apantallados individualmente (STP):Iguales a los anteriores, pero cada para rodeado de una malla conductora, que se conecta a las diferentes tomas de tierra de los equipos. Poseen mayor inmunidad al ruido.  Pares trenzados apantallados (FTP): Cables pares que poseen una pantalla conductora global en forma trenzada. Mejora la protección frente a interferencias.  Así mismo, dependiendo del numero de pares que tenga un cable, el numero de vueltas por metro que posee su trenzado y los materiales utilizados, los estándares de cableado clasifican a los pares trenzados por categorías: categoría 2, categoría 3, categoría 4, categoría 5, categor ía 5e, categoría 6 y categoría 7.

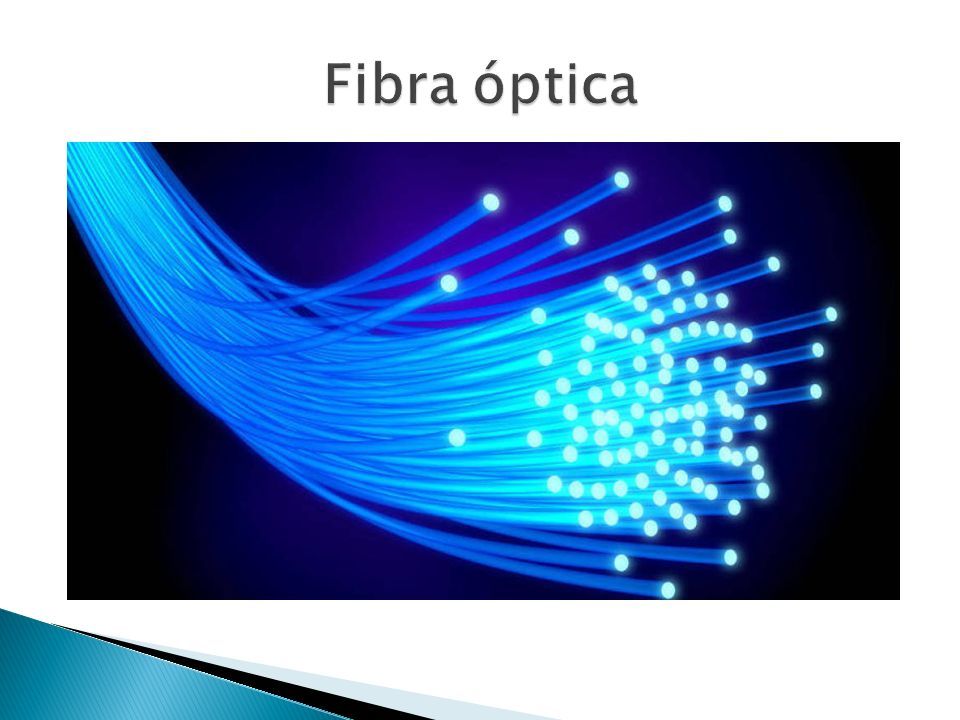

22  La Fibra Óptica consiste en un conducto que generalmente esta hecha de fibra de vidrio o silicio que transmite impulsos luminosos normalmente emitidos por un láser o LED. Las fibras utilizadas en telecomunicación a largas distancias son siempre de vidrio; las de plásticos solo son usadas en redes locales.En el interior de la fibra óptica, el haz de luz se refleja contra las paredes en ángulos abiertos, así que prácticamente avanza por su centro. Esto permite transmitir las señales casi sin perdida por largas distancias. La fibra óptica ha reemplazados a los cables de cobre por su costo y beneficio.  Este tipo de cable cuenta con una gran velocidad de transmisión de datos, no se ve afectada por ruido ni interferencias, ademas cuenta con mayor seguridad en la transmisión de datos.

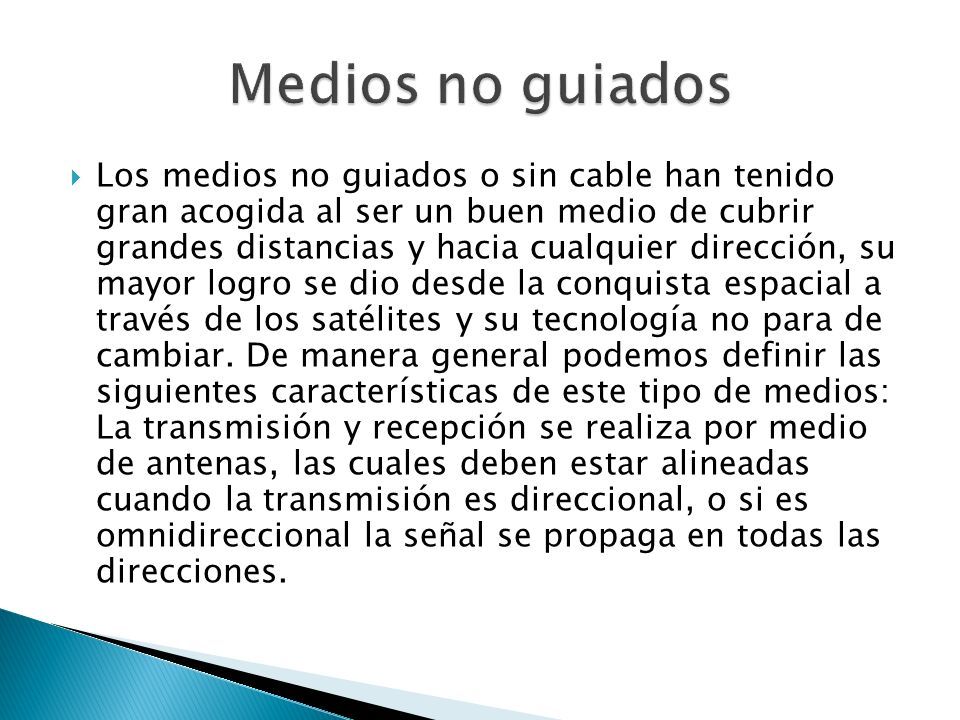

23  Los medios no guiados o sin cable han tenido gran acogida al ser un buen medio de cubrir grandes distancias y hacia cualquier dirección, su mayor logro se dio desde la conquista espacial a través de los satélites y su tecnología no para de cambiar. De manera general podemos definir las siguientes características de este tipo de medios: La transmisión y recepción se realiza por medio de antenas, las cuales deben estar alineadas cuando la transmisión es direccional, o si es omnidireccional la señal se propaga en todas las direcciones.

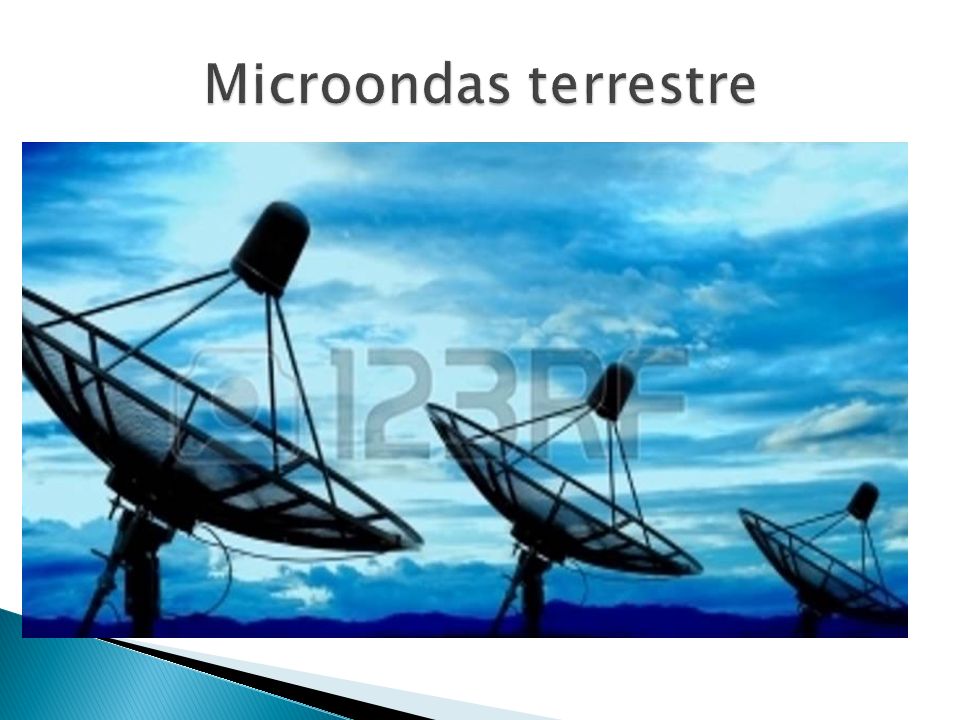

24  Las microondas definidas como un tipo de onda electromagnética situada en el intervalo del milímetro al metro y cuya propagación puede efectuarse por el interior de tubos metálicos. Es una onda de corta longitud. Tiene como características que su ancho de banda varia entre 300 a 3.000 Mhz, aunque con algunos canales de banda superior, entre 3´5 Ghz y 26 Ghz. Es usado como enlace entre una empresa y un centro que funcione como centro de conmutación del operador, o como un enlace entre redes Lan.  Para la comunicación de microondas terrestres se deben usar antenas parabólicas, las cuales deben estar alineadas o tener visión directa entre ellas, ademas entre mayor sea la altura mayor el alcance, los problemas que dan son perdidas de datos por atenuación e interferencias, y es muy sensible a las malas condiciones atmosféricas.

25  Conocidas como microondas por satélite, esta basado en la comunicación llevada a cabo a través de estos dispositivos, los cuales después de ser lanzados de la tierra y ubicarse en la órbita terrestre siguiendo las leyes descubiertas por Kepler, realizan la transmisión de todo tipo de datos, imágenes, etc.  Las microondas por satélite manejan un ancho de banda ente los 3 y los 30 Ghz, y son usados para sistemas de televisión, transmisión telefónica a larga distancia y redes privadas. El satélite en si no procesan información sino que actúa como un repetidor y puede cubrir un amplio espacio de espectro terrestre.

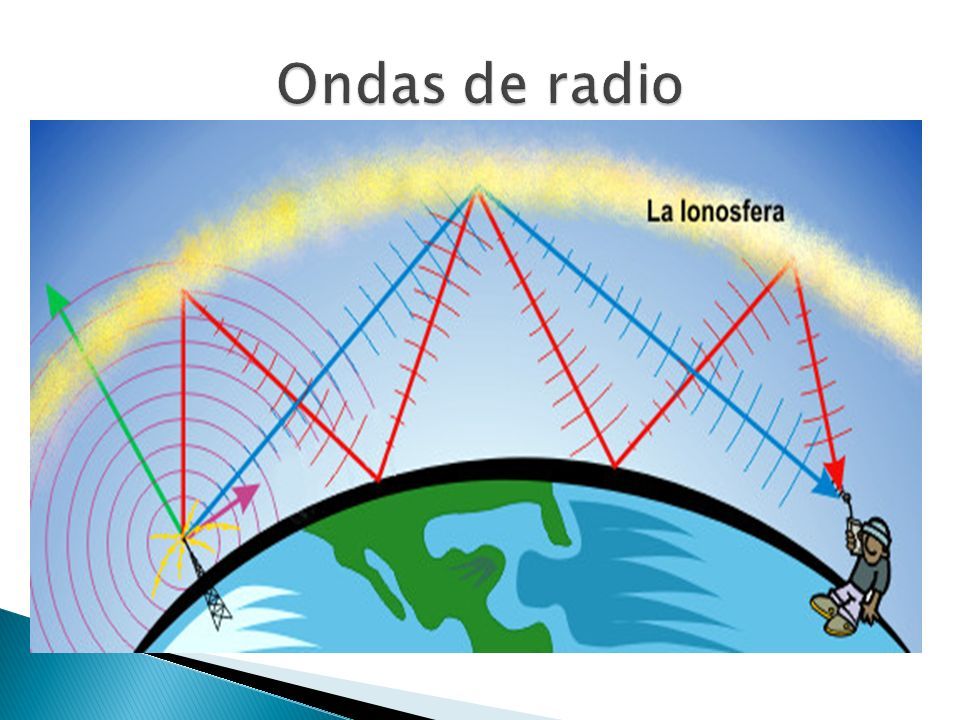

26  Son las mas usadas, pero tienen apenas un rango de ancho de banda entre 3 Khz y los 300 Ghz. Son poco precisas y solo son usados por determinadas redes de datos o los infrarrojos.  Las señales no guiadas pueden viajar del origen al destino de formas diferentes: En superficie, por el cielo y en linea de visión.  Propagación por Superficie: Las ondas de radio viajan a través de la porción mas baja de la atmósfera, abrazando a la tierra. Las señales emanan en todas las direcciones desde la antena de transmisión. La distancia depende de la cantidad de potencia en la señal. Cuanto mas grande es la potencia, mas grande es la distancia.  Propagación por el cielo: Las ondas de radio con una frecuencia mayor se irradian hacia arriba en la ionosfera y permite distancias mayores con una potencia de salida menor.  Propagación por linea de vista: Se transmiten señales de muy alta frecuencia directamente de antena. La propagación por linea de vista es truculenta porque las transmisiones de radio no se pueden enfocar completamente y deben ser direccionales.

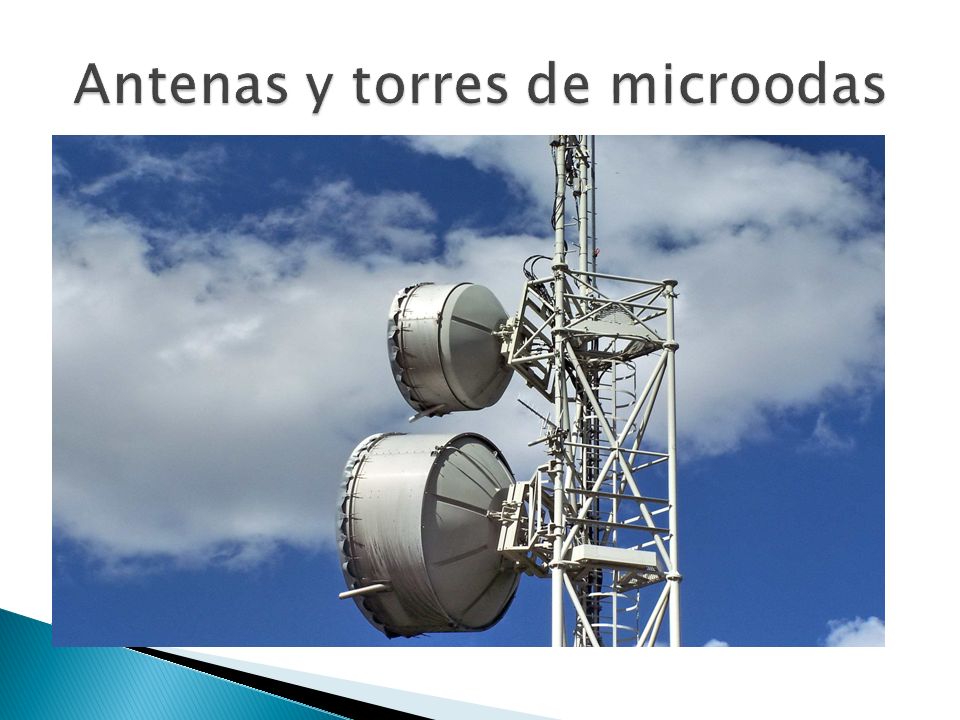

27  La distancia cubierta por enlaces microondas puede ser incrementada por el uso de repetidoras, las cuales amplifican y re direccionan la señal, es importante destacar que los obstáculos de la señal pueden ser salvados a través de reflectores pasivos.

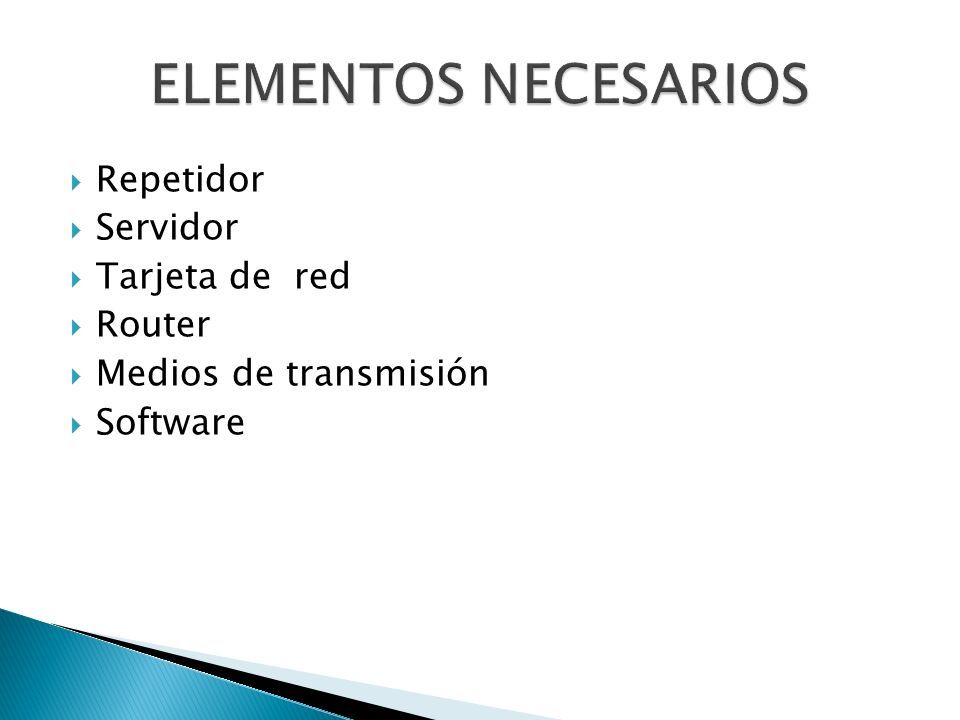

28  Repetidor  Servidor  Tarjeta de red  Router  Medios de transmisión  Software

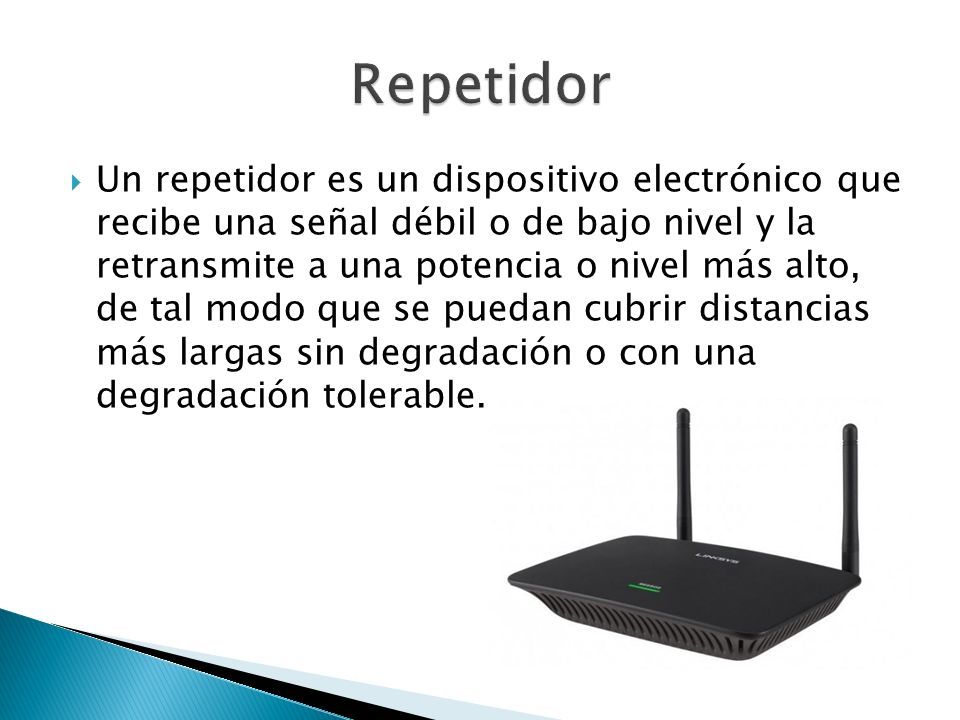

29  Un repetidor es un dispositivo electrónico que recibe una señal débil o de bajo nivel y la retransmite a una potencia o nivel más alto, de tal modo que se puedan cubrir distancias más largas sin degradación o con una degradación tolerable.

30  Un servidor es una computadora que, formando parte de una red, provee servicios a otras computadoras denominadas clientes.

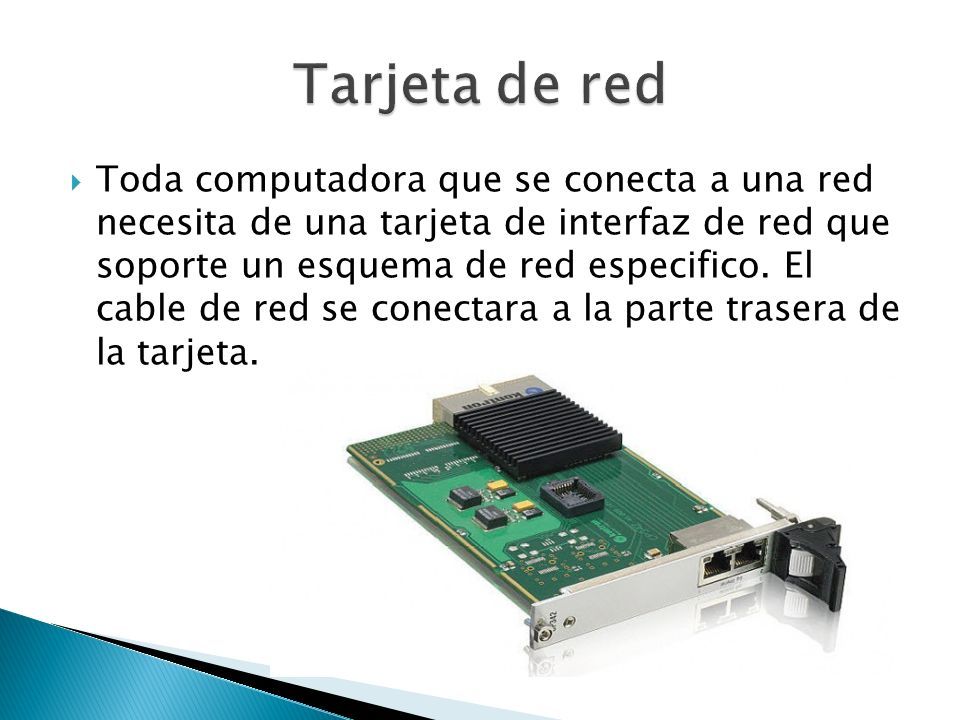

31  Toda computadora que se conecta a una red necesita de una tarjeta de interfaz de red que soporte un esquema de red especifico. El cable de red se conectara a la parte trasera de la tarjeta.

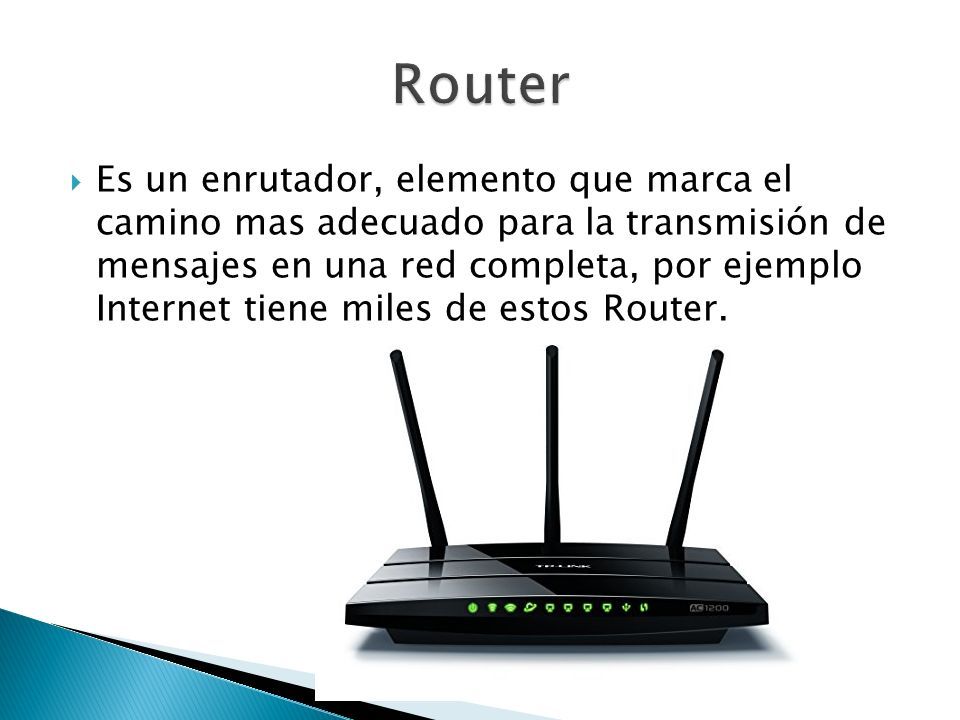

32  Es un enrutador, elemento que marca el camino mas adecuado para la transmisión de mensajes en una red completa, por ejemplo Internet tiene miles de estos Router.

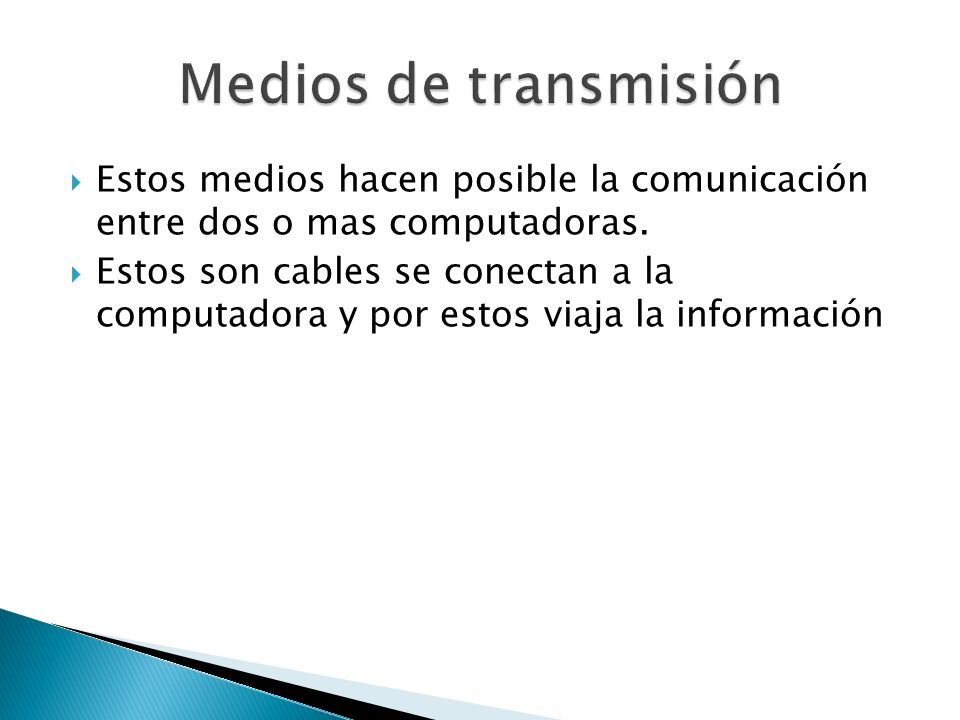

33  Estos medios hacen posible la comunicación entre dos o mas computadoras.  Estos son cables se conectan a la computadora y por estos viaja la información

34  En el software de red se incluyen programas relacionados con la interconexión de equipos informáticos, es decir, programas necesarios para que las redes de computadoras funcionen.

35  Trabajo hecho por:  Raúl Polvorinos
