1 REDES DE ORDENADORES JORGE RIDAURA 1ºA INÉS DE LA ROSA 1ºB

2 QUÉ ES LA RED DE ORDENADORES  Es un conjunto de equipos informáticos y software conectados entre sí por medio de dispositivos físicos que envían y reciben impulsos eléctricos, ondas electromagnéticas o cualquier otro medio para el transporte de datos, con la finalidad de compartir información, recursos y ofrecer servicios.  La finalidad principal para la creación de una red de ordenadores es compartir los recursos y la información en la distancia, asegurar la confiabilidad y la disponibilidad de la información, aumentar la velocidad de transmisión de los datos y reducir el costo.  La estructura y el modo de funcionamiento de las redes informáticas actuales están definidos en varios estándares, siendo el más importante y extendido de todos ellos el modelo TCP/IP basado en el modelo de referencia OSI. ​

3 COMPONENTES BÁSICOS DE LAS REDES Software Sistema operativo de red: Permite la interconexión de ordenadores para acceder a los servicios y recursos. Una red de equipos no puede funcionar sin un sistema operativo de red. Software de aplicación: En última instancia, todos los elementos se utilizan para que el usuario de cada estación, pueda utilizar sus programas y archivos específicos. Este software puede ser tan amplio como se necesite ya que puede incluir procesadores de texto, paquetes integrados, sistemas administrativos de contabilidad y áreas afines,, etc. El software adecuado en el sistema operativo de red elegido y con los protocolos necesarios permiten crear servidores para aquellos servicios que se necesiten. Hardware Para lograr el enlace entre los ordenadores y los medios de transmisión, es necesaria la intervención de una tarjeta de red (NIC, Network Card Interface), con la cual se puedan enviar y recibir paquetes de datos desde y hacia otros ordenadores, empleando un protocolo para su comunicación y convirtiendo a esos datos a un formato que pueda ser transmitido por el medio (bits, ceros y unos). El trabajo del adaptador de red es el de convertir las señales eléctricas que viajan por el cable o las ondas de radio en una señal que pueda interpretar el ordenador. Adaptador de red son los dispositivos encargados de realizar dicha conversión. También las velocidades disponibles varían según el tipo de adaptador.

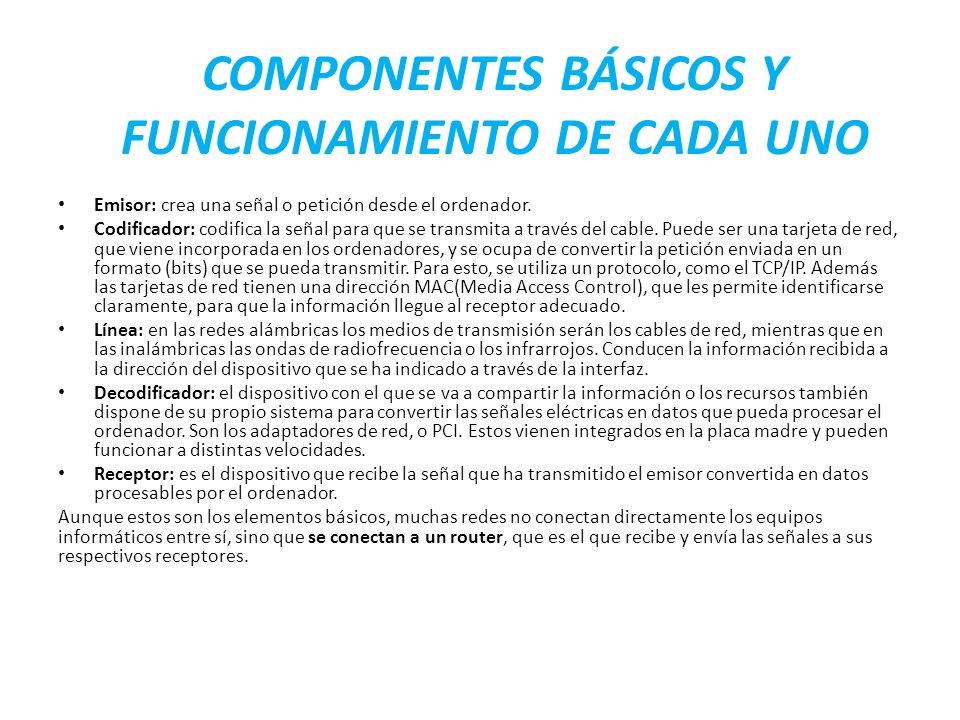

4 COMPONENTES BÁSICOS Y FUNCIONAMIENTO DE CADA UNO Emisor: crea una señal o petición desde el ordenador. Codificador: codifica la señal para que se transmita a través del cable. Puede ser una tarjeta de red, que viene incorporada en los ordenadores, y se ocupa de convertir la petición enviada en un formato (bits) que se pueda transmitir. Para esto, se utiliza un protocolo, como el TCP/IP. Además las tarjetas de red tienen una dirección MAC(Media Access Control), que les permite identificarse claramente, para que la información llegue al receptor adecuado. Línea: en las redes alámbricas los medios de transmisión serán los cables de red, mientras que en las inalámbricas las ondas de radiofrecuencia o los infrarrojos. Conducen la información recibida a la dirección del dispositivo que se ha indicado a través de la interfaz. Decodificador: el dispositivo con el que se va a compartir la información o los recursos también dispone de su propio sistema para convertir las señales eléctricas en datos que pueda procesar el ordenador. Son los adaptadores de red, o PCI. Estos vienen integrados en la placa madre y pueden funcionar a distintas velocidades. Receptor: es el dispositivo que recibe la señal que ha transmitido el emisor convertida en datos procesables por el ordenador. Aunque estos son los elementos básicos, muchas redes no conectan directamente los equipos informáticos entre sí, sino que se conectan a un router, que es el que recibe y envía las señales a sus respectivos receptores.

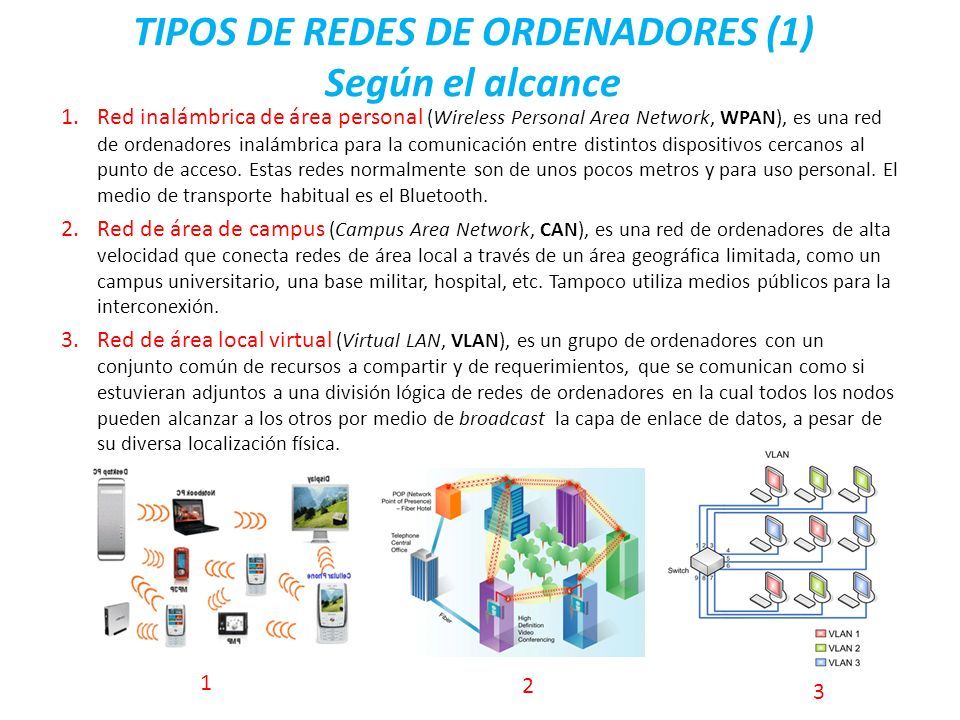

5 TIPOS DE REDES DE ORDENADORES (1) Según el alcance 1.Red inalámbrica de área personal (Wireless Personal Area Network, WPAN), es una red de ordenadores inalámbrica para la comunicación entre distintos dispositivos cercanos al punto de acceso. Estas redes normalmente son de unos pocos metros y para uso personal. El medio de transporte habitual es el Bluetooth. 2.Red de área de campus (Campus Area Network, CAN), es una red de ordenadores de alta velocidad que conecta redes de área local a través de un área geográfica limitada, como un campus universitario, una base militar, hospital, etc. Tampoco utiliza medios públicos para la interconexión. 3.Red de área local virtual (Virtual LAN, VLAN), es un grupo de ordenadores con un conjunto común de recursos a compartir y de requerimientos, que se comunican como si estuvieran adjuntos a una división lógica de redes de ordenadores en la cual todos los nodos pueden alcanzar a los otros por medio de broadcast la capa de enlace de datos, a pesar de su diversa localización física. 1 2 3

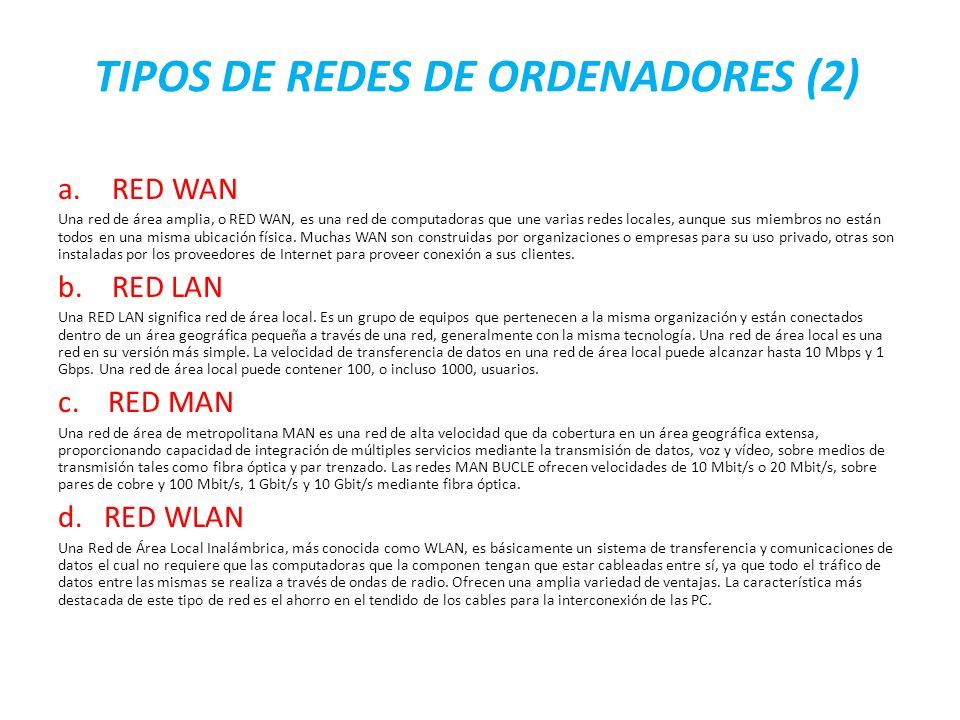

6 TIPOS DE REDES DE ORDENADORES (2) a.RED WAN Una red de área amplia, o RED WAN, es una red de computadoras que une varias redes locales, aunque sus miembros no están todos en una misma ubicación física. Muchas WAN son construidas por organizaciones o empresas para su uso privado, otras son instaladas por los proveedores de Internet para proveer conexión a sus clientes. b. RED LAN Una RED LAN significa red de área local. Es un grupo de equipos que pertenecen a la misma organización y están conectados dentro de un área geográfica pequeña a través de una red, generalmente con la misma tecnología. Una red de área local es una red en su versión más simple. La velocidad de transferencia de datos en una red de área local puede alcanzar hasta 10 Mbps y 1 Gbps. Una red de área local puede contener 100, o incluso 1000, usuarios. c. RED MAN Una red de área de metropolitana MAN es una red de alta velocidad que da cobertura en un área geográfica extensa, proporcionando capacidad de integración de múltiples servicios mediante la transmisión de datos, voz y vídeo, sobre medios de transmisión tales como fibra óptica y par trenzado. Las redes MAN BUCLE ofrecen velocidades de 10 Mbit/s o 20 Mbit/s, sobre pares de cobre y 100 Mbit/s, 1 Gbit/s y 10 Gbit/s mediante fibra óptica. d. RED WLAN Una Red de Área Local Inalámbrica, más conocida como WLAN, es básicamente un sistema de transferencia y comunicaciones de datos el cual no requiere que las computadoras que la componen tengan que estar cableadas entre sí, ya que todo el tráfico de datos entre las mismas se realiza a través de ondas de radio. Ofrecen una amplia variedad de ventajas. La característica más destacada de este tipo de red es el ahorro en el tendido de los cables para la interconexión de las PC.

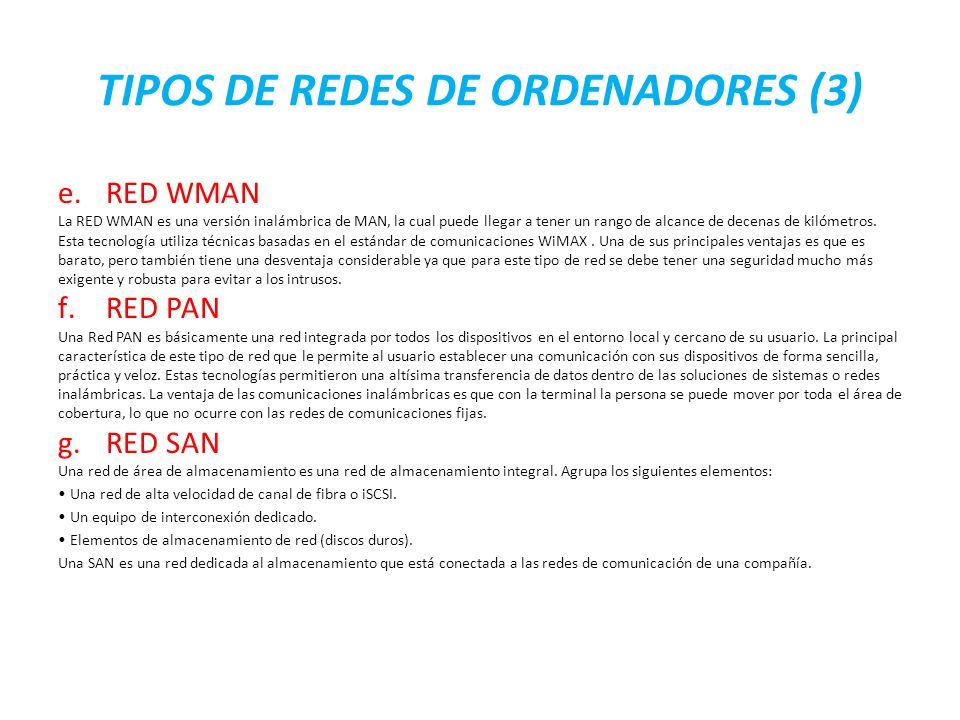

7 TIPOS DE REDES DE ORDENADORES (3) e.RED WMAN La RED WMAN es una versión inalámbrica de MAN, la cual puede llegar a tener un rango de alcance de decenas de kilómetros. Esta tecnología utiliza técnicas basadas en el estándar de comunicaciones WiMAX. Una de sus principales ventajas es que es barato, pero también tiene una desventaja considerable ya que para este tipo de red se debe tener una seguridad mucho más exigente y robusta para evitar a los intrusos. f.RED PAN Una Red PAN es básicamente una red integrada por todos los dispositivos en el entorno local y cercano de su usuario. La principal característica de este tipo de red que le permite al usuario establecer una comunicación con sus dispositivos de forma sencilla, práctica y veloz. Estas tecnologías permitieron una altísima transferencia de datos dentro de las soluciones de sistemas o redes inalámbricas. La ventaja de las comunicaciones inalámbricas es que con la terminal la persona se puede mover por toda el área de cobertura, lo que no ocurre con las redes de comunicaciones fijas. g.RED SAN Una red de área de almacenamiento es una red de almacenamiento integral. Agrupa los siguientes elementos: Una red de alta velocidad de canal de fibra o iSCSI. Un equipo de interconexión dedicado. Elementos de almacenamiento de red (discos duros). Una SAN es una red dedicada al almacenamiento que está conectada a las redes de comunicación de una compañía.

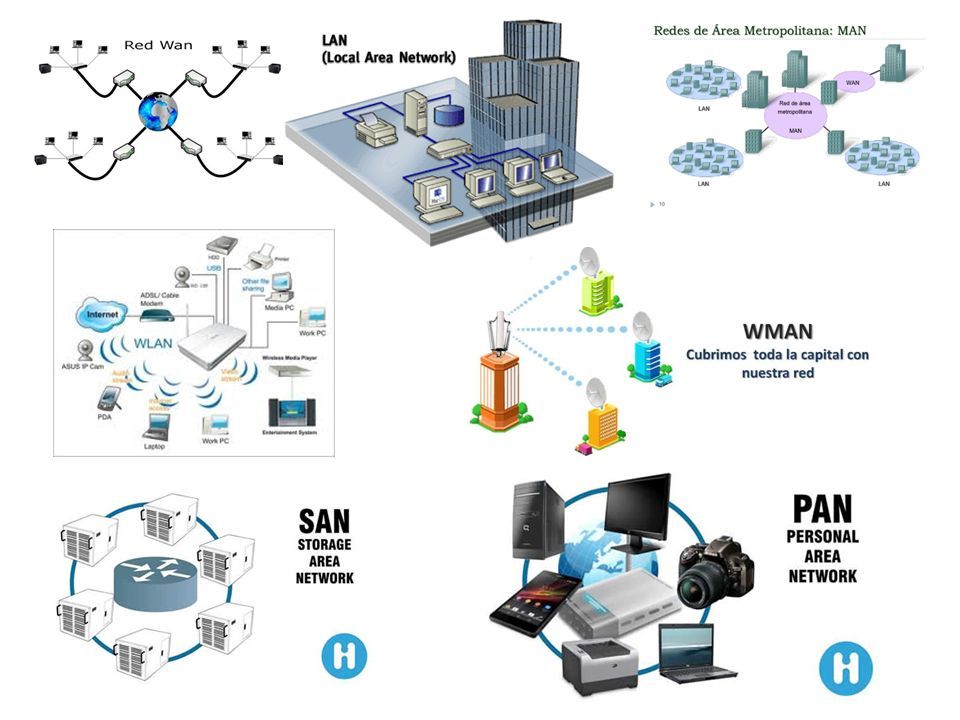

8
