1 REDES DE ORDENADORES Gabriel Cantador

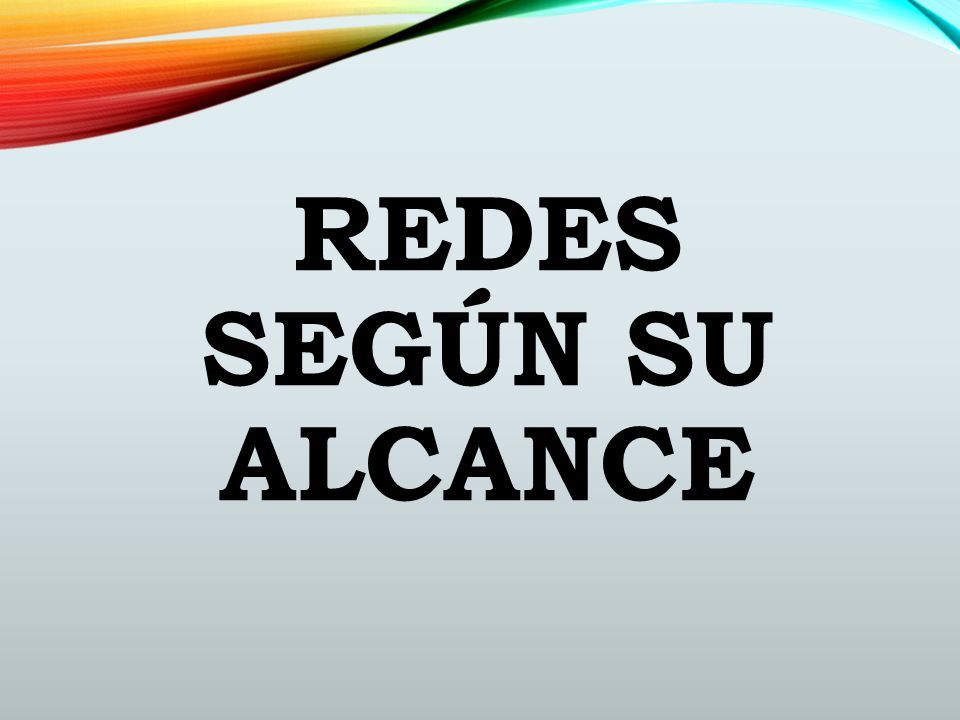

2 REDES SEGÚN SU ALCANCE

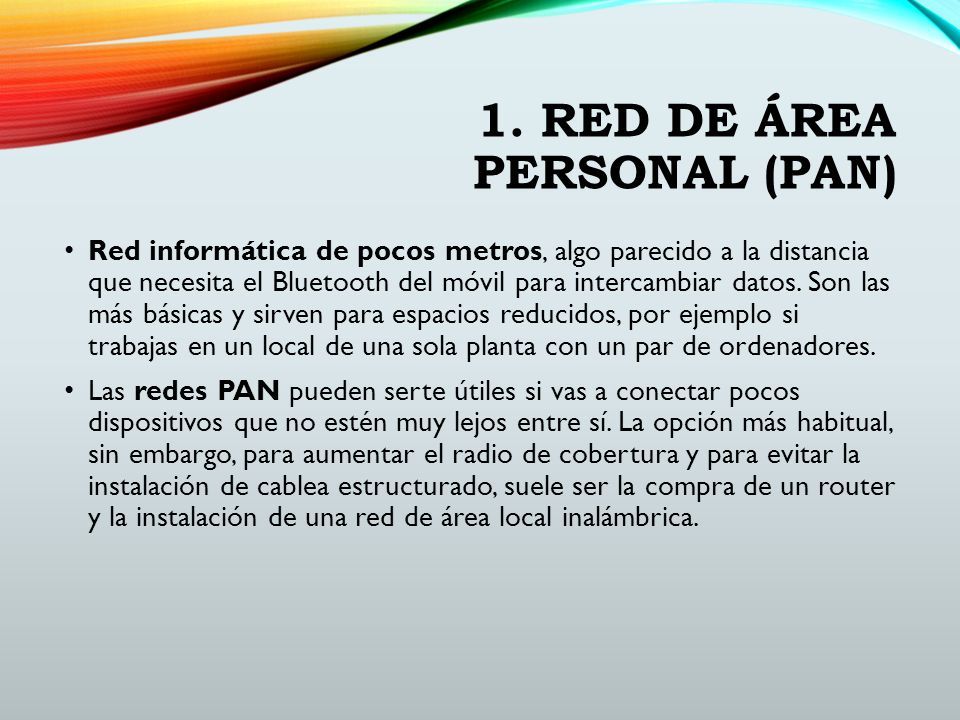

3 1. RED DE ÁREA PERSONAL (PAN) Red informática de pocos metros, algo parecido a la distancia que necesita el Bluetooth del móvil para intercambiar datos. Son las más básicas y sirven para espacios reducidos, por ejemplo si trabajas en un local de una sola planta con un par de ordenadores. Las redes PAN pueden serte útiles si vas a conectar pocos dispositivos que no estén muy lejos entre sí. La opción más habitual, sin embargo, para aumentar el radio de cobertura y para evitar la instalación de cablea estructurado, suele ser la compra de un router y la instalación de una red de área local inalámbrica.

4 2. RED DE ÁREA LOCAL (LAN) Es la que todos conocemos y la que suele instalarse en la mayoría de las empresas, tanto si se trata de un edificio completo como de un local. Permite conectar ordenadores, impresoras, escáneres, fotocopiadoras y otros muchos periféricos entre sí para que puedas intercambiar datos y órdenes desde los diferentes nodos de la oficina. Las redes LAN pueden abarcar desde los 200 metros hasta 1 kilómetro de cobertura.

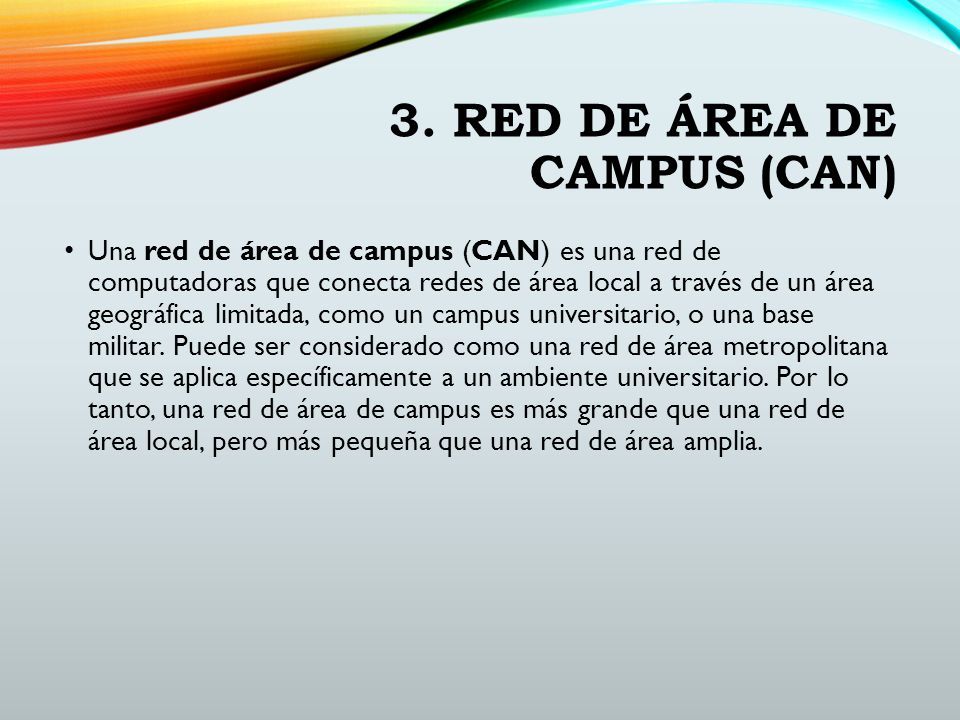

5 3. RED DE ÁREA DE CAMPUS (CAN) Una red de área de campus (CAN) es una red de computadoras que conecta redes de área local a través de un área geográfica limitada, como un campus universitario, o una base militar. Puede ser considerado como una red de área metropolitana que se aplica específicamente a un ambiente universitario. Por lo tanto, una red de área de campus es más grande que una red de área local, pero más pequeña que una red de área amplia.

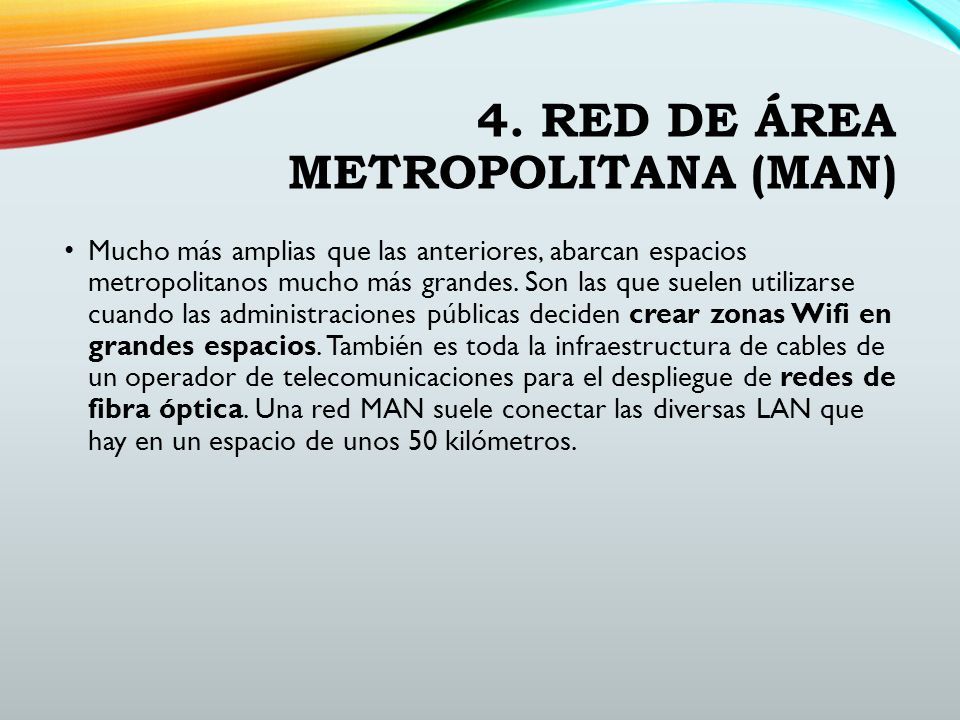

6 4. RED DE ÁREA METROPOLITANA (MAN) Mucho más amplias que las anteriores, abarcan espacios metropolitanos mucho más grandes. Son las que suelen utilizarse cuando las administraciones públicas deciden crear zonas Wifi en grandes espacios. También es toda la infraestructura de cables de un operador de telecomunicaciones para el despliegue de redes de fibra óptica. Una red MAN suele conectar las diversas LAN que hay en un espacio de unos 50 kilómetros.

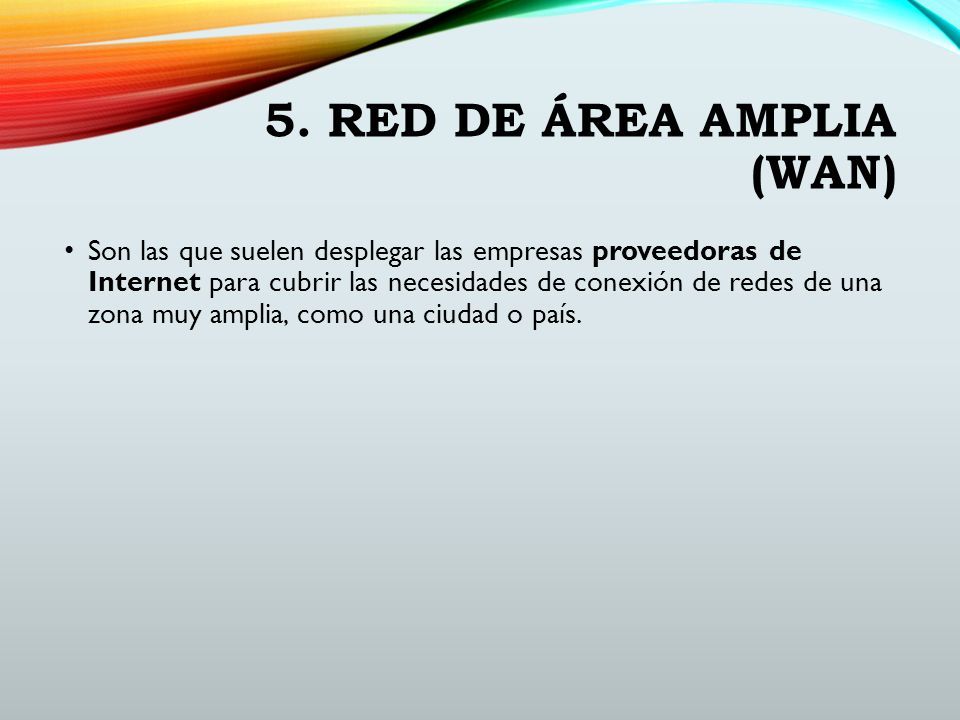

7 5. RED DE ÁREA AMPLIA (WAN) Son las que suelen desplegar las empresas proveedoras de Internet para cubrir las necesidades de conexión de redes de una zona muy amplia, como una ciudad o país.

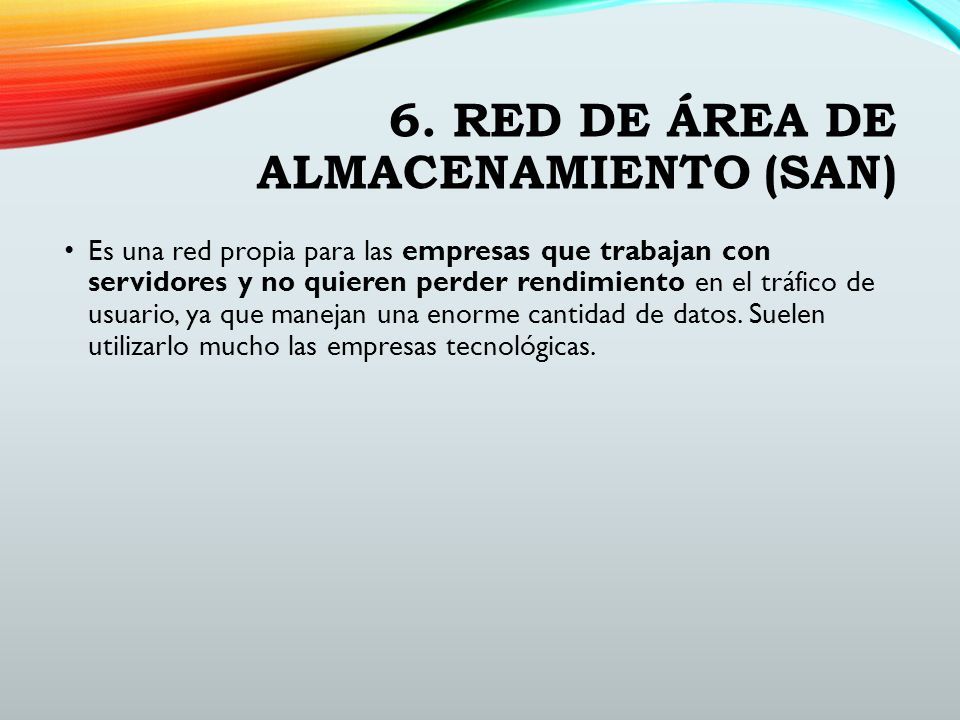

8 6. RED DE ÁREA DE ALMACENAMIENTO (SAN) Es una red propia para las empresas que trabajan con servidores y no quieren perder rendimiento en el tráfico de usuario, ya que manejan una enorme cantidad de datos. Suelen utilizarlo mucho las empresas tecnológicas.

9 7. RED DE ÁREA LOCAL VIRTUAL (VLAN) Las redes VLAN se encadenan de forma lógica (mediante protocolos, puertos, etc.), reduciendo el tráfico de red y mejorando la seguridad. Si una empresa tiene varios departamentos y quieres que funcionen con una red separada, la red VLAN.

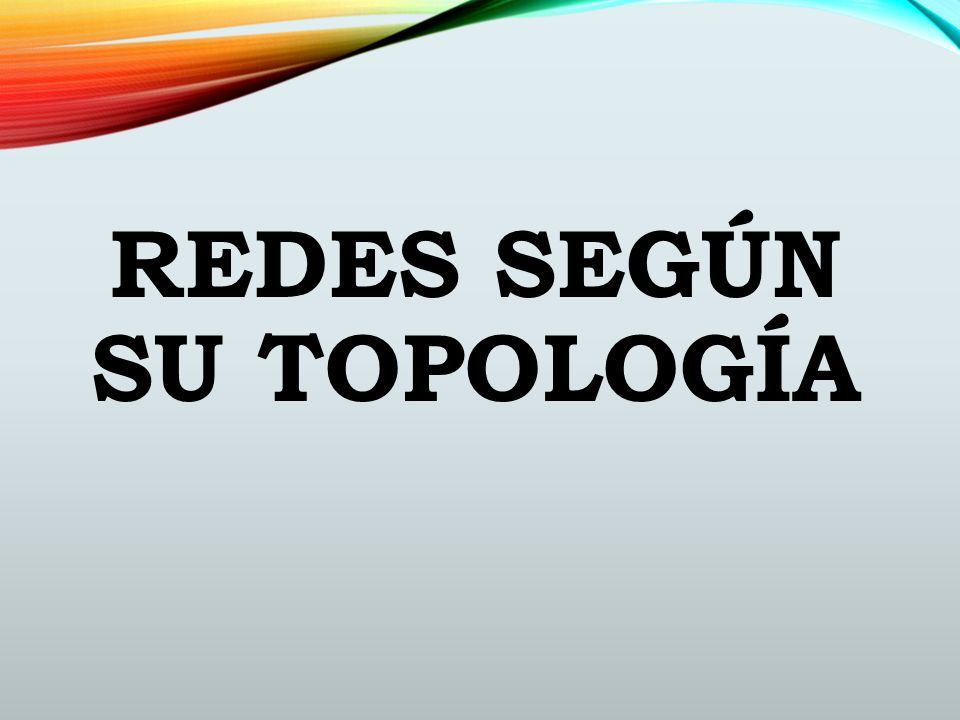

10 REDES SEGÚN SU TOPOLOGÍA

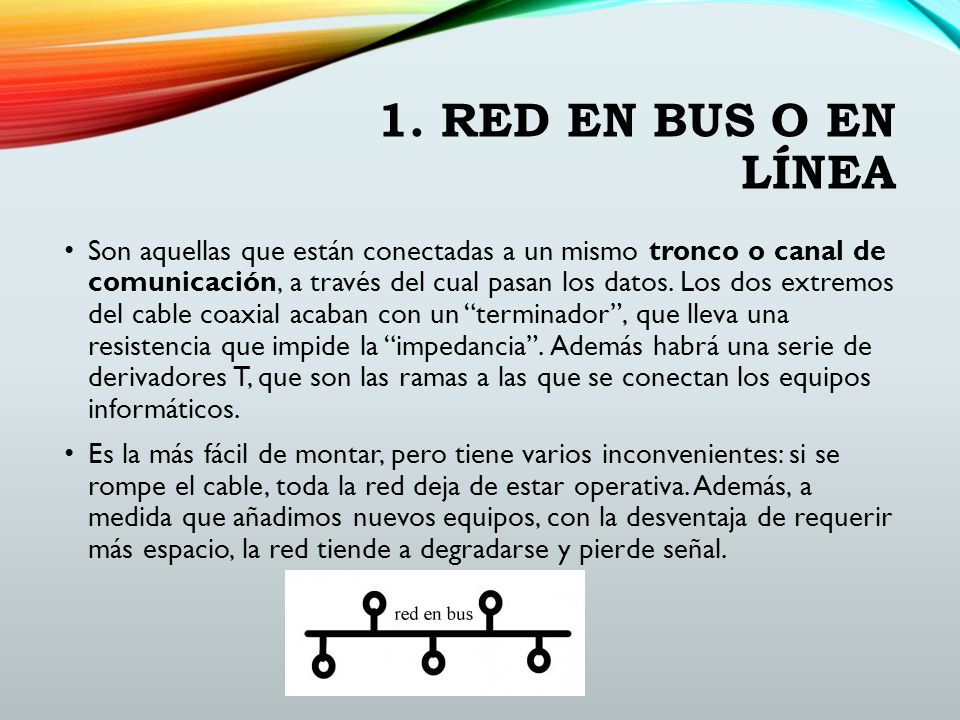

11 1. RED EN BUS O EN LÍNEA Son aquellas que están conectadas a un mismo tronco o canal de comunicación, a través del cual pasan los datos. Los dos extremos del cable coaxial acaban con un “terminador”, que lleva una resistencia que impide la “impedancia”. Además habrá una serie de derivadores T, que son las ramas a las que se conectan los equipos informáticos. Es la más fácil de montar, pero tiene varios inconvenientes: si se rompe el cable, toda la red deja de estar operativa. Además, a medida que añadimos nuevos equipos, con la desventaja de requerir más espacio, la red tiende a degradarse y pierde señal.

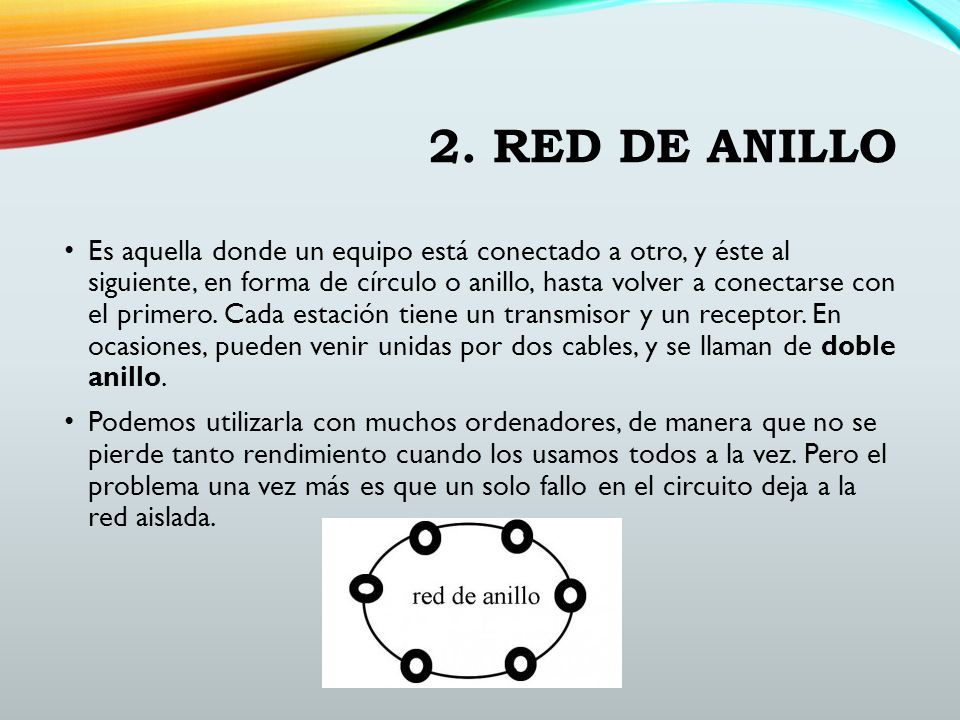

12 2. RED DE ANILLO Es aquella donde un equipo está conectado a otro, y éste al siguiente, en forma de círculo o anillo, hasta volver a conectarse con el primero. Cada estación tiene un transmisor y un receptor. En ocasiones, pueden venir unidas por dos cables, y se llaman de doble anillo. Podemos utilizarla con muchos ordenadores, de manera que no se pierde tanto rendimiento cuando los usamos todos a la vez. Pero el problema una vez más es que un solo fallo en el circuito deja a la red aislada.

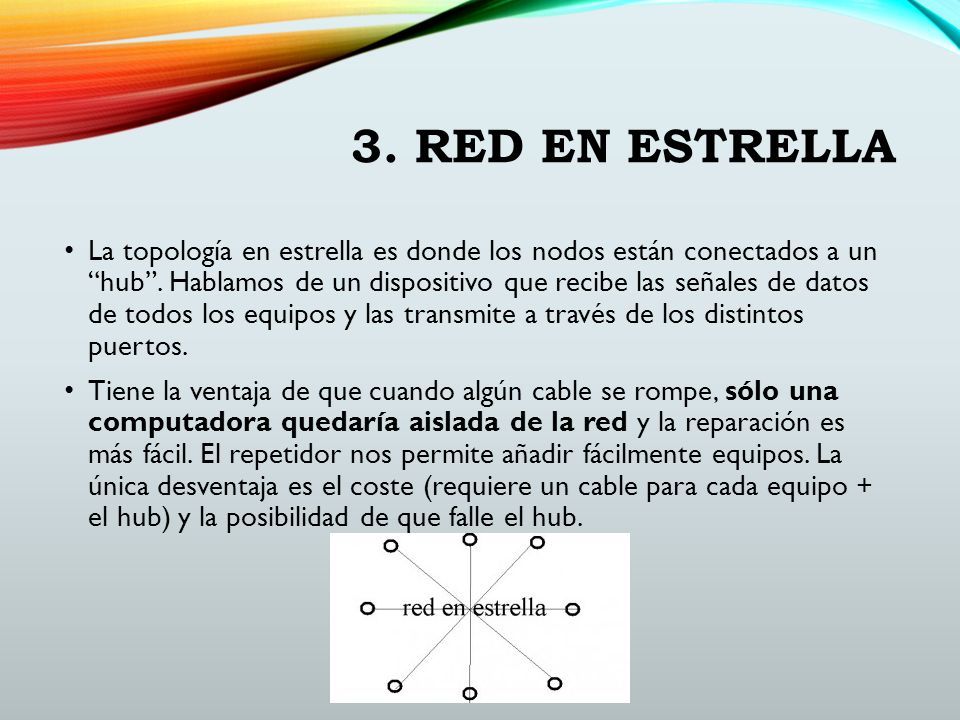

13 3. RED EN ESTRELLA La topología en estrella es donde los nodos están conectados a un “hub”. Hablamos de un dispositivo que recibe las señales de datos de todos los equipos y las transmite a través de los distintos puertos. Tiene la ventaja de que cuando algún cable se rompe, sólo una computadora quedaría aislada de la red y la reparación es más fácil. El repetidor nos permite añadir fácilmente equipos. La única desventaja es el coste (requiere un cable para cada equipo + el hub) y la posibilidad de que falle el hub.

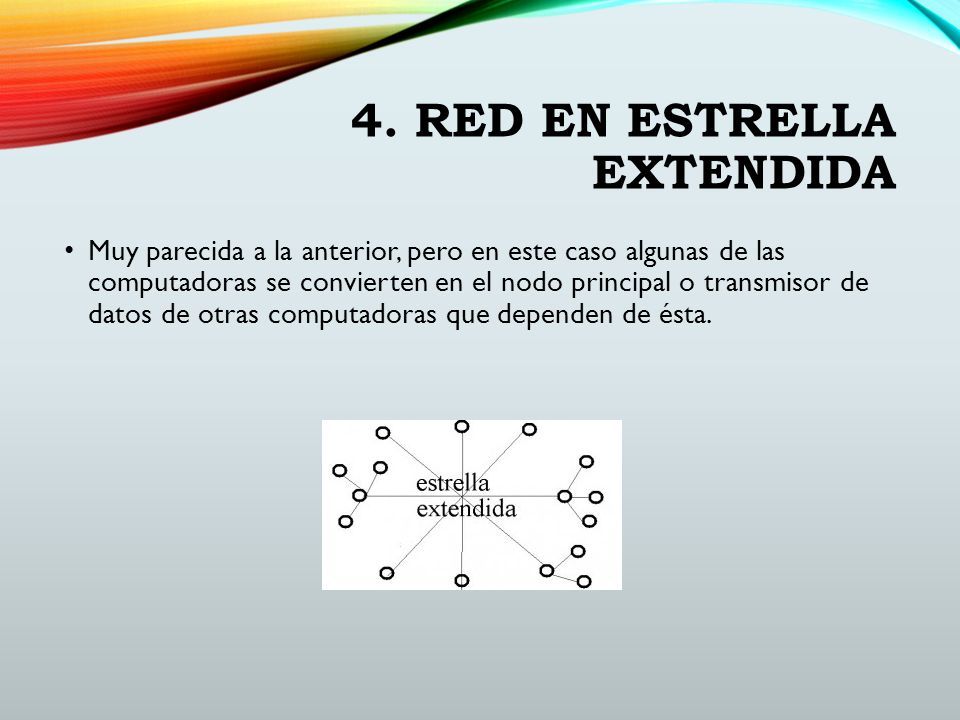

14 4. RED EN ESTRELLA EXTENDIDA Muy parecida a la anterior, pero en este caso algunas de las computadoras se convierten en el nodo principal o transmisor de datos de otras computadoras que dependen de ésta.

15 5. RED EN ÁRBOL Es muy parecida a la red en estrella, pero no tiene un nodo central. Tenemos varios hub o switch, cada uno transmitiendo datos a una red en estrella. La principal desventaja es que requiere varios hub y gran cantidad de cable, por lo que resulta más costosa, pero al no estar centralizado, se evita el problema de la interferencia de señales y una mejor jerarquía de la red.

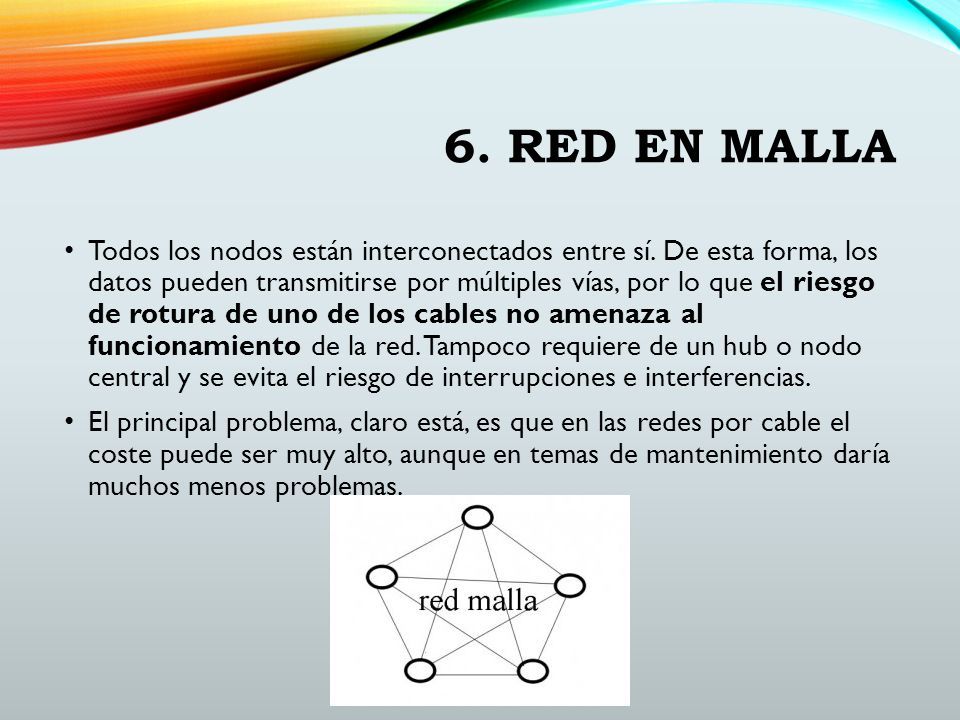

16 6. RED EN MALLA Todos los nodos están interconectados entre sí. De esta forma, los datos pueden transmitirse por múltiples vías, por lo que el riesgo de rotura de uno de los cables no amenaza al funcionamiento de la red. Tampoco requiere de un hub o nodo central y se evita el riesgo de interrupciones e interferencias. El principal problema, claro está, es que en las redes por cable el coste puede ser muy alto, aunque en temas de mantenimiento daría muchos menos problemas.

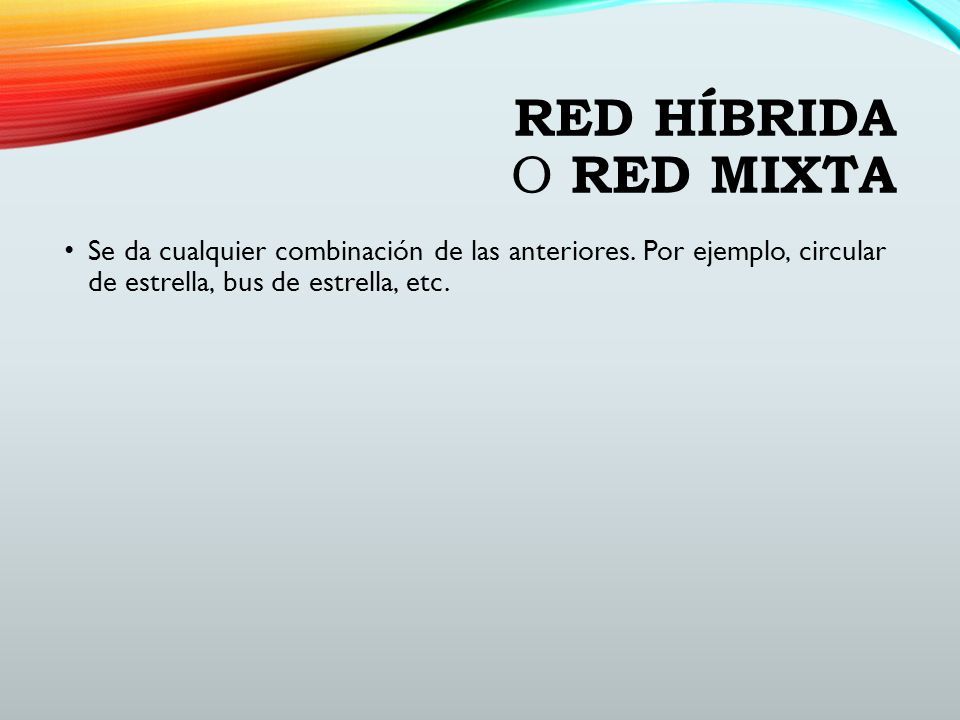

17 RED HÍBRIDA O RED MIXTA Se da cualquier combinación de las anteriores. Por ejemplo, circular de estrella, bus de estrella, etc.

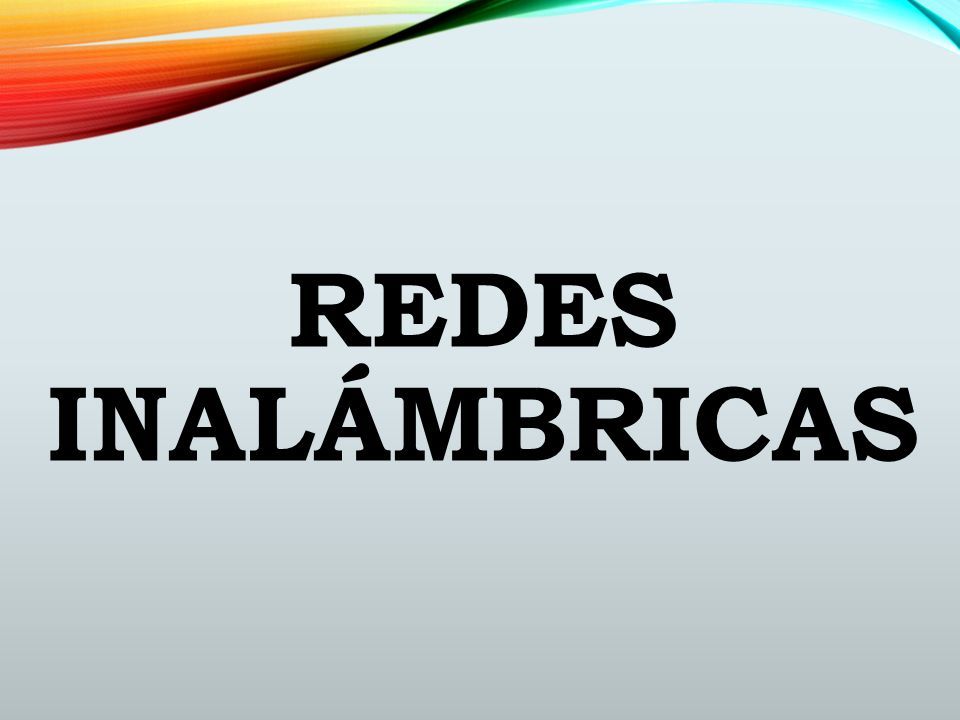

18 REDES INALÁMBRICAS

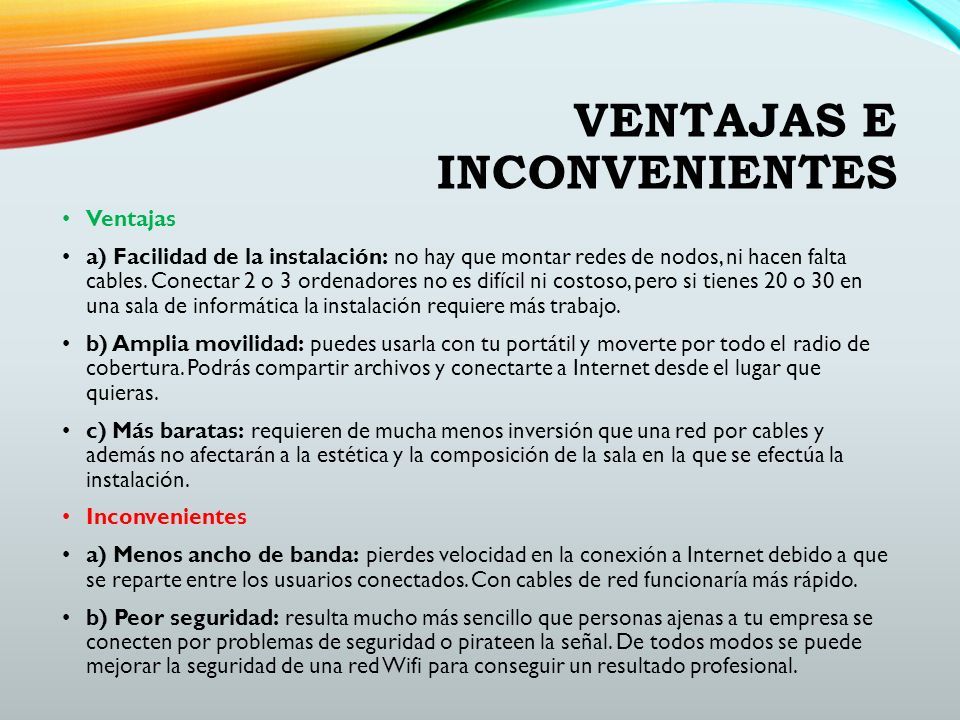

19 VENTAJAS E INCONVENIENTES Ventajas a) Facilidad de la instalación: no hay que montar redes de nodos, ni hacen falta cables. Conectar 2 o 3 ordenadores no es difícil ni costoso, pero si tienes 20 o 30 en una sala de informática la instalación requiere más trabajo. b) Amplia movilidad: puedes usarla con tu portátil y moverte por todo el radio de cobertura. Podrás compartir archivos y conectarte a Internet desde el lugar que quieras. c) Más baratas: requieren de mucha menos inversión que una red por cables y además no afectarán a la estética y la composición de la sala en la que se efectúa la instalación. Inconvenientes a) Menos ancho de banda: pierdes velocidad en la conexión a Internet debido a que se reparte entre los usuarios conectados. Con cables de red funcionaría más rápido. b) Peor seguridad: resulta mucho más sencillo que personas ajenas a tu empresa se conecten por problemas de seguridad o pirateen la señal. De todos modos se puede mejorar la seguridad de una red Wifi para conseguir un resultado profesional.

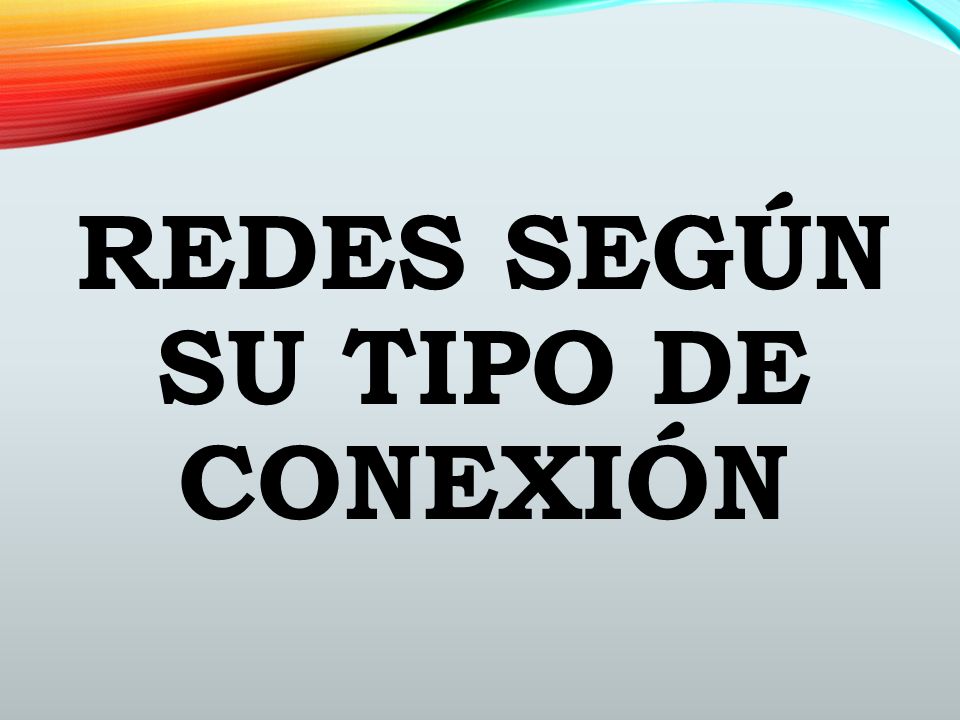

20 REDES SEGÚN SU TIPO DE CONEXIÓN

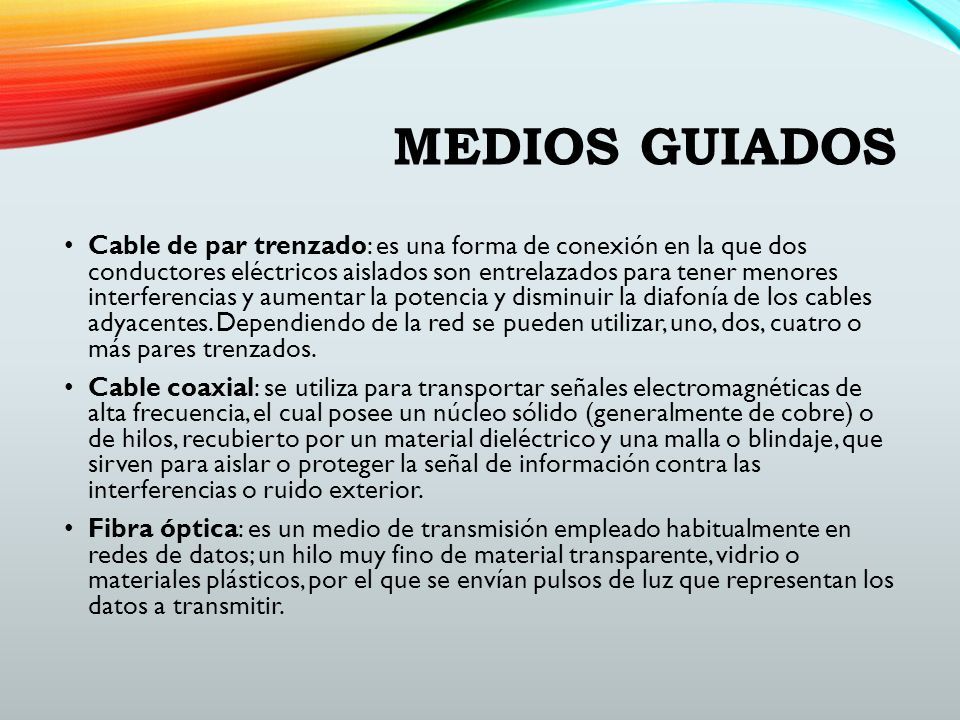

21 MEDIOS GUIADOS Cable de par trenzado: es una forma de conexión en la que dos conductores eléctricos aislados son entrelazados para tener menores interferencias y aumentar la potencia y disminuir la diafonía de los cables adyacentes. Dependiendo de la red se pueden utilizar, uno, dos, cuatro o más pares trenzados. Cable coaxial: se utiliza para transportar señales electromagnéticas de alta frecuencia, el cual posee un núcleo sólido (generalmente de cobre) o de hilos, recubierto por un material dieléctrico y una malla o blindaje, que sirven para aislar o proteger la señal de información contra las interferencias o ruido exterior. Fibra óptica: es un medio de transmisión empleado habitualmente en redes de datos; un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir.

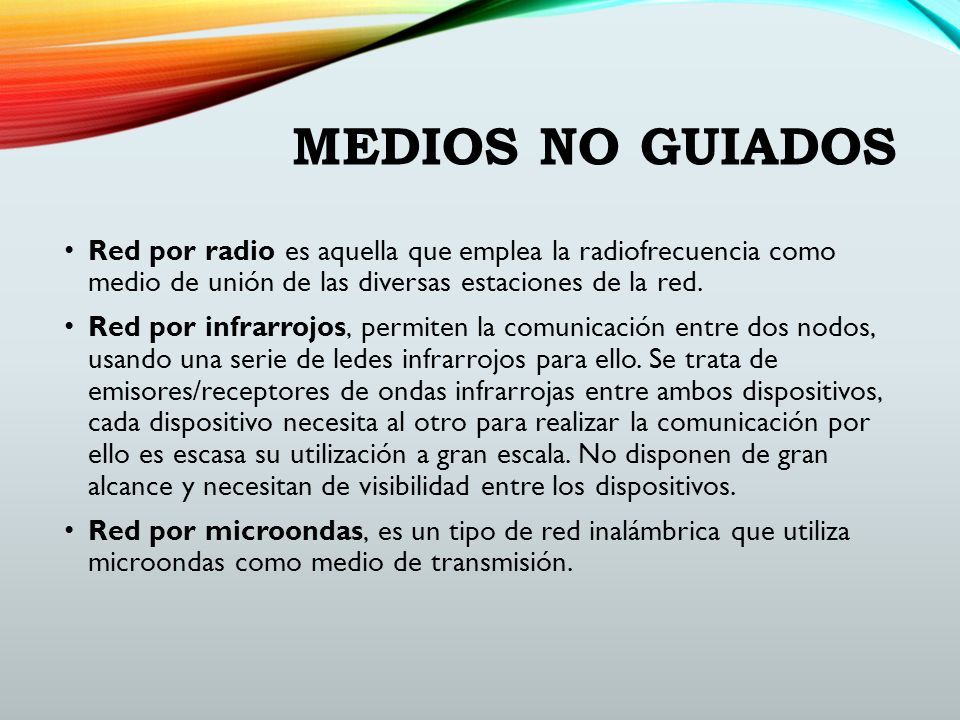

22 MEDIOS NO GUIADOS Red por radio es aquella que emplea la radiofrecuencia como medio de unión de las diversas estaciones de la red. Red por infrarrojos, permiten la comunicación entre dos nodos, usando una serie de ledes infrarrojos para ello. Se trata de emisores/receptores de ondas infrarrojas entre ambos dispositivos, cada dispositivo necesita al otro para realizar la comunicación por ello es escasa su utilización a gran escala. No disponen de gran alcance y necesitan de visibilidad entre los dispositivos. Red por microondas, es un tipo de red inalámbrica que utiliza microondas como medio de transmisión.

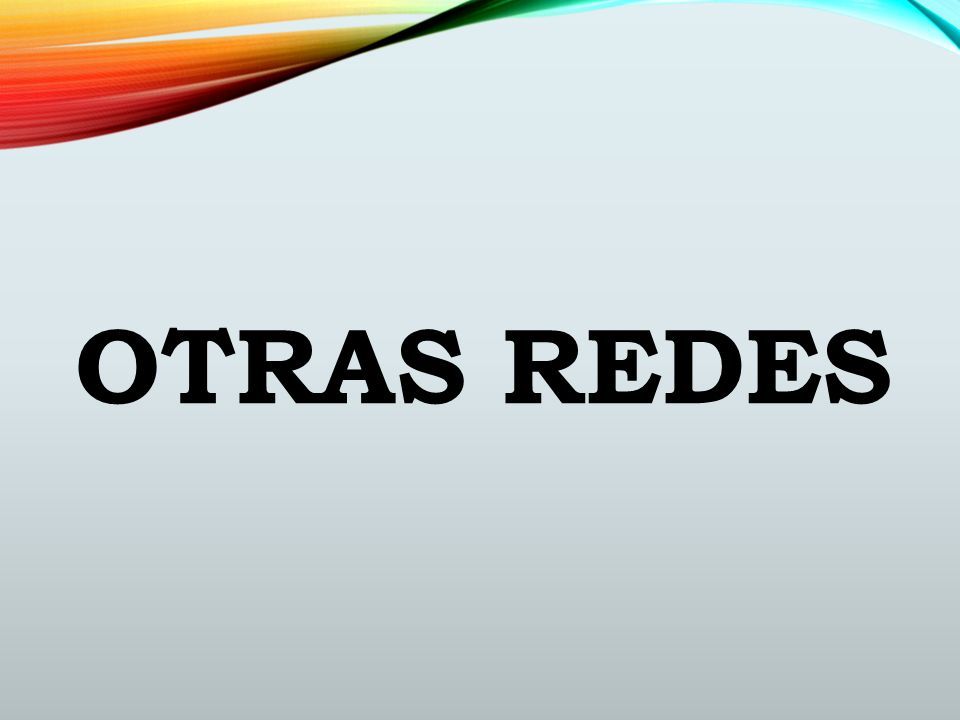

23 OTRAS REDES

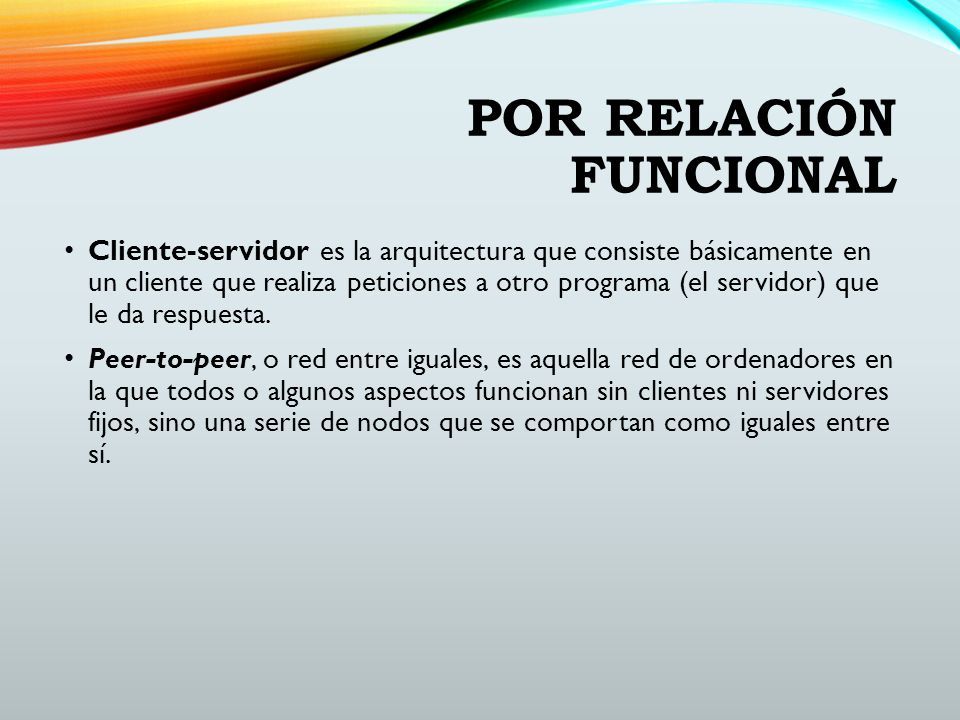

24 POR RELACIÓN FUNCIONAL Cliente-servidor es la arquitectura que consiste básicamente en un cliente que realiza peticiones a otro programa (el servidor) que le da respuesta. Peer-to-peer, o red entre iguales, es aquella red de ordenadores en la que todos o algunos aspectos funcionan sin clientes ni servidores fijos, sino una serie de nodos que se comportan como iguales entre sí.

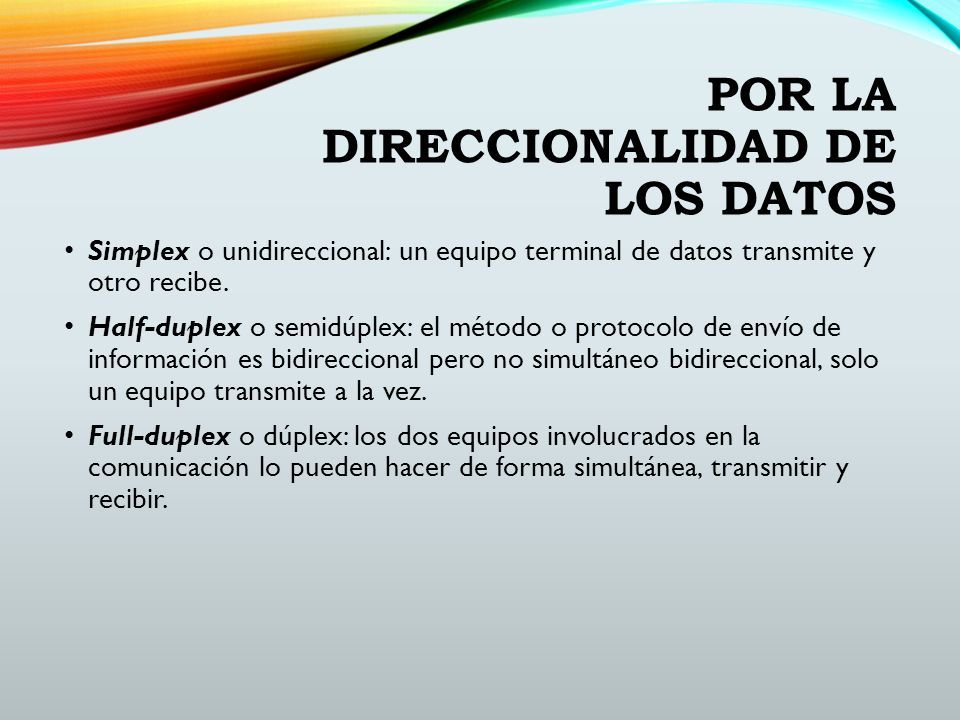

25 POR LA DIRECCIONALIDAD DE LOS DATOS Simplex o unidireccional: un equipo terminal de datos transmite y otro recibe. Half-duplex o semidúplex: el método o protocolo de envío de información es bidireccional pero no simultáneo bidireccional, solo un equipo transmite a la vez. Full-duplex o dúplex: los dos equipos involucrados en la comunicación lo pueden hacer de forma simultánea, transmitir y recibir.

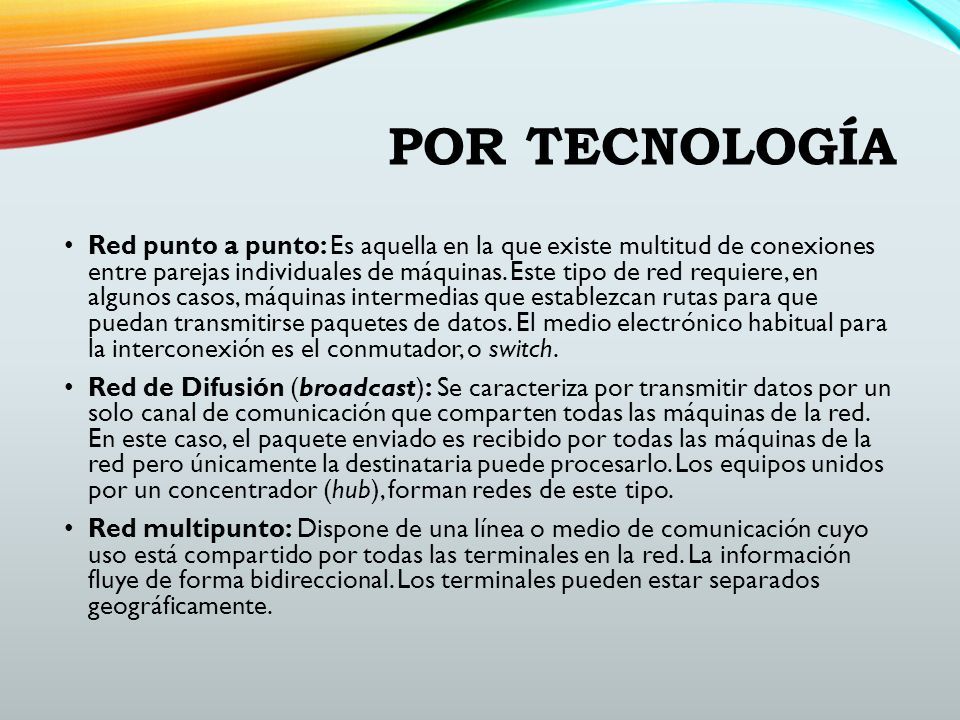

26 POR TECNOLOGÍA Red punto a punto: Es aquella en la que existe multitud de conexiones entre parejas individuales de máquinas. Este tipo de red requiere, en algunos casos, máquinas intermedias que establezcan rutas para que puedan transmitirse paquetes de datos. El medio electrónico habitual para la interconexión es el conmutador, o switch. Red de Difusión (broadcast): Se caracteriza por transmitir datos por un solo canal de comunicación que comparten todas las máquinas de la red. En este caso, el paquete enviado es recibido por todas las máquinas de la red pero únicamente la destinataria puede procesarlo. Los equipos unidos por un concentrador (hub), forman redes de este tipo. Red multipunto: Dispone de una línea o medio de comunicación cuyo uso está compartido por todas las terminales en la red. La información fluye de forma bidireccional. Los terminales pueden estar separados geográficamente.

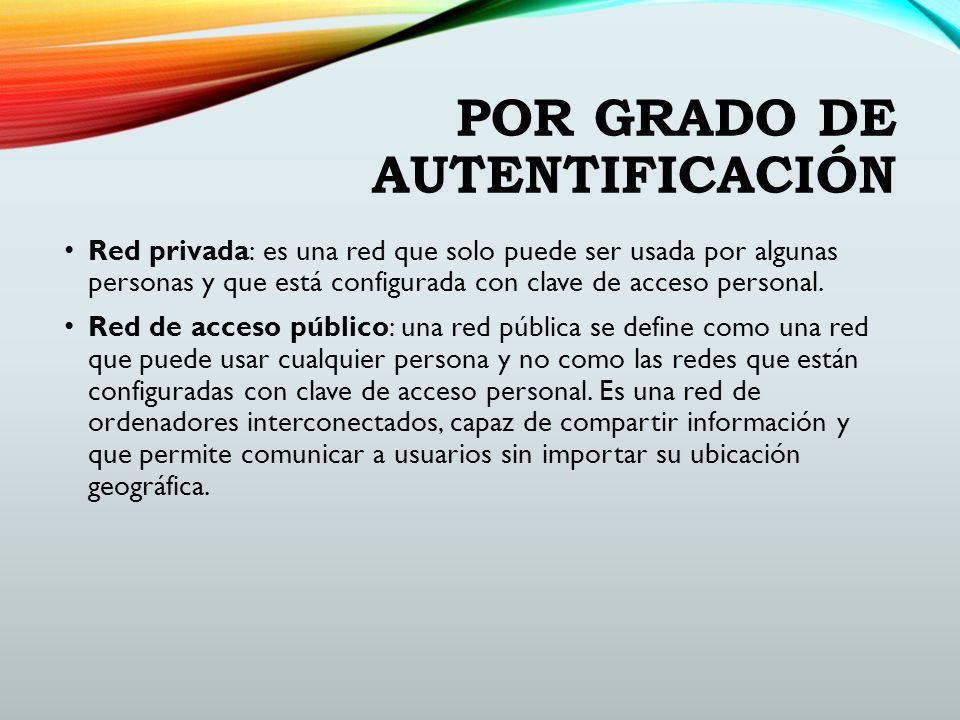

27 POR GRADO DE AUTENTIFICACIÓN Red privada: es una red que solo puede ser usada por algunas personas y que está configurada con clave de acceso personal. Red de acceso público: una red pública se define como una red que puede usar cualquier persona y no como las redes que están configuradas con clave de acceso personal. Es una red de ordenadores interconectados, capaz de compartir información y que permite comunicar a usuarios sin importar su ubicación geográfica.

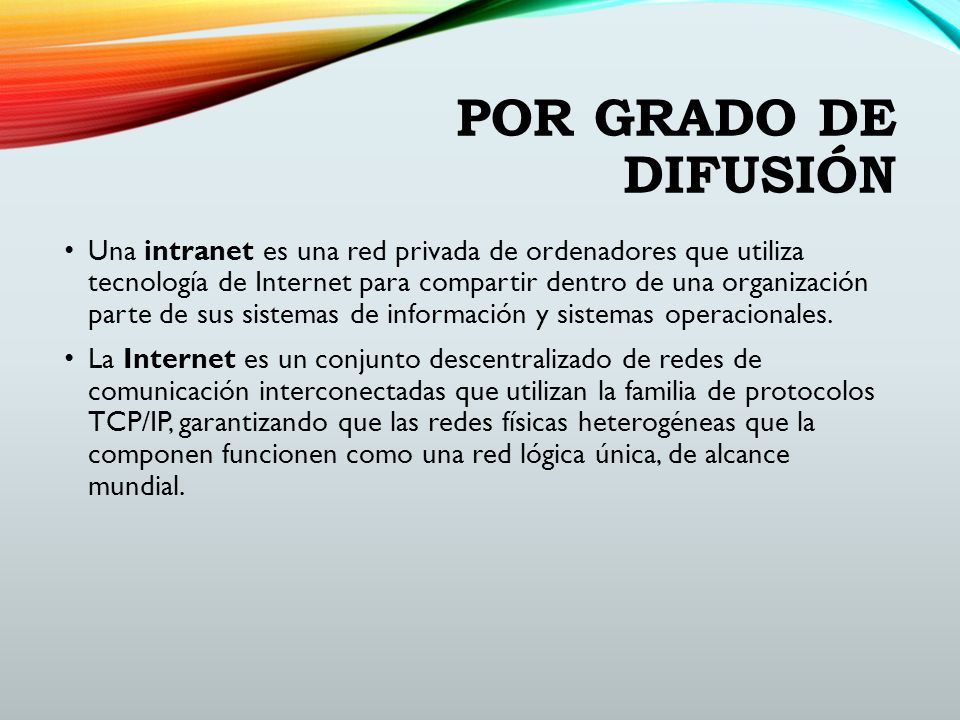

28 POR GRADO DE DIFUSIÓN Una intranet es una red privada de ordenadores que utiliza tecnología de Internet para compartir dentro de una organización parte de sus sistemas de información y sistemas operacionales. La Internet es un conjunto descentralizado de redes de comunicación interconectadas que utilizan la familia de protocolos TCP/IP, garantizando que las redes físicas heterogéneas que la componen funcionen como una red lógica única, de alcance mundial.

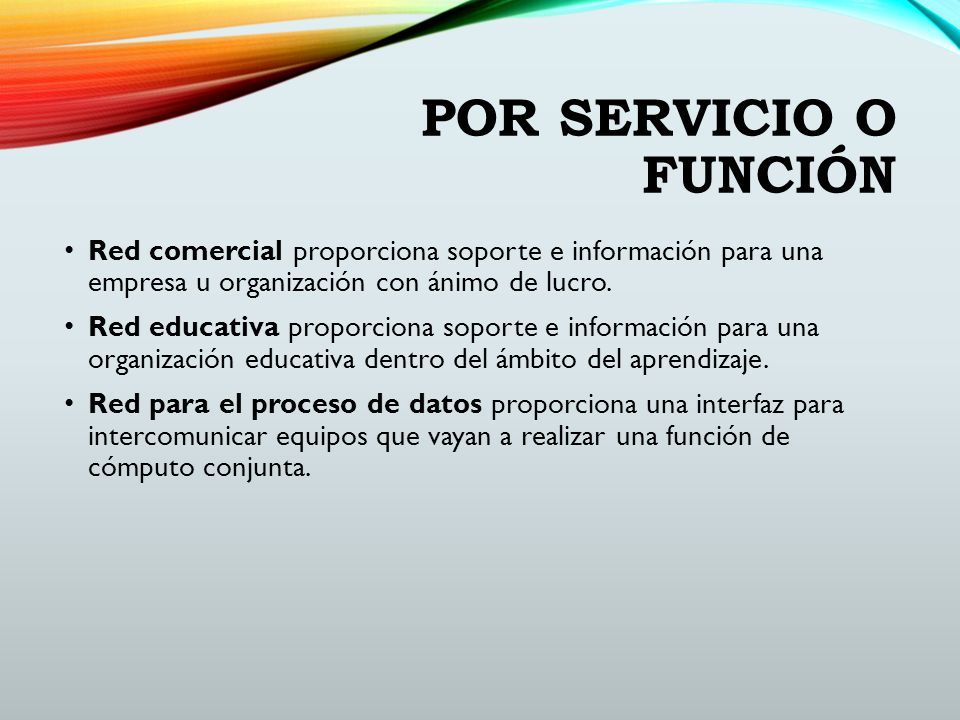

29 POR SERVICIO O FUNCIÓN Red comercial proporciona soporte e información para una empresa u organización con ánimo de lucro. Red educativa proporciona soporte e información para una organización educativa dentro del ámbito del aprendizaje. Red para el proceso de datos proporciona una interfaz para intercomunicar equipos que vayan a realizar una función de cómputo conjunta.
