2 2 Diagramas de instrumentación P&ID Es un diagrama que muestra interconexión de equipos de proceso e instrumentación utilizados para controlar el proceso En inglés: P&ID (Piping and Instruments Drawings)

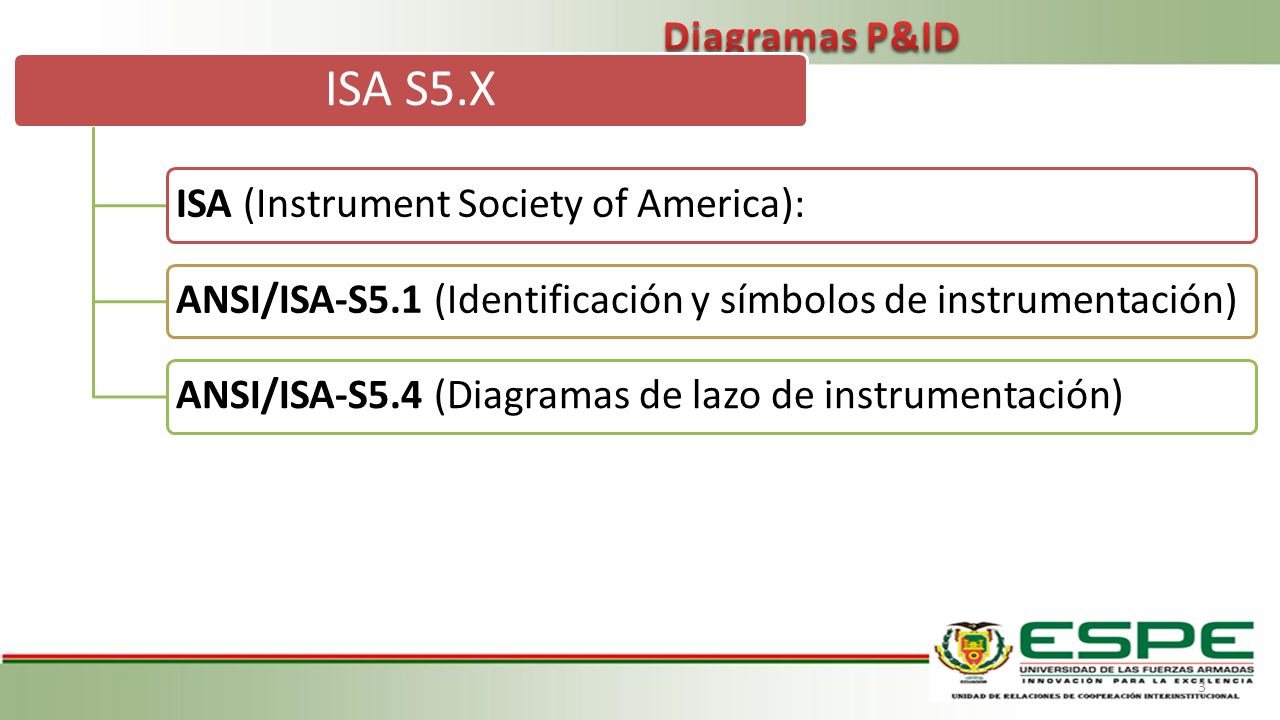

3 3 ISA S5.X ISA (Instrument Society of America): ANSI/ISA-S5.1 (Identificación y símbolos de instrumentación)ANSI/ISA-S5.4 (Diagramas de lazo de instrumentación)

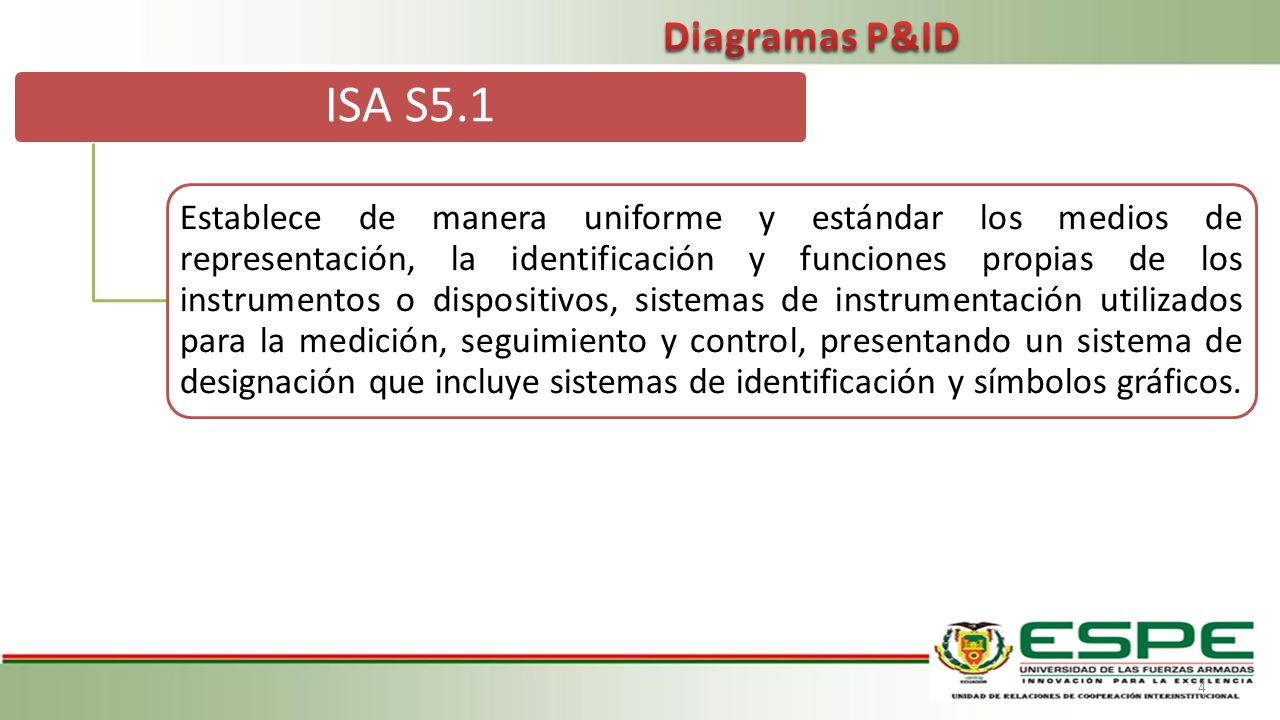

4 4 ISA S5.1 Establece de manera uniforme y estándar los medios de representación, la identificación y funciones propias de los instrumentos o dispositivos, sistemas de instrumentación utilizados para la medición, seguimiento y control, presentando un sistema de designación que incluye sistemas de identificación y símbolos gráficos.

5 5 Simbología P&ID

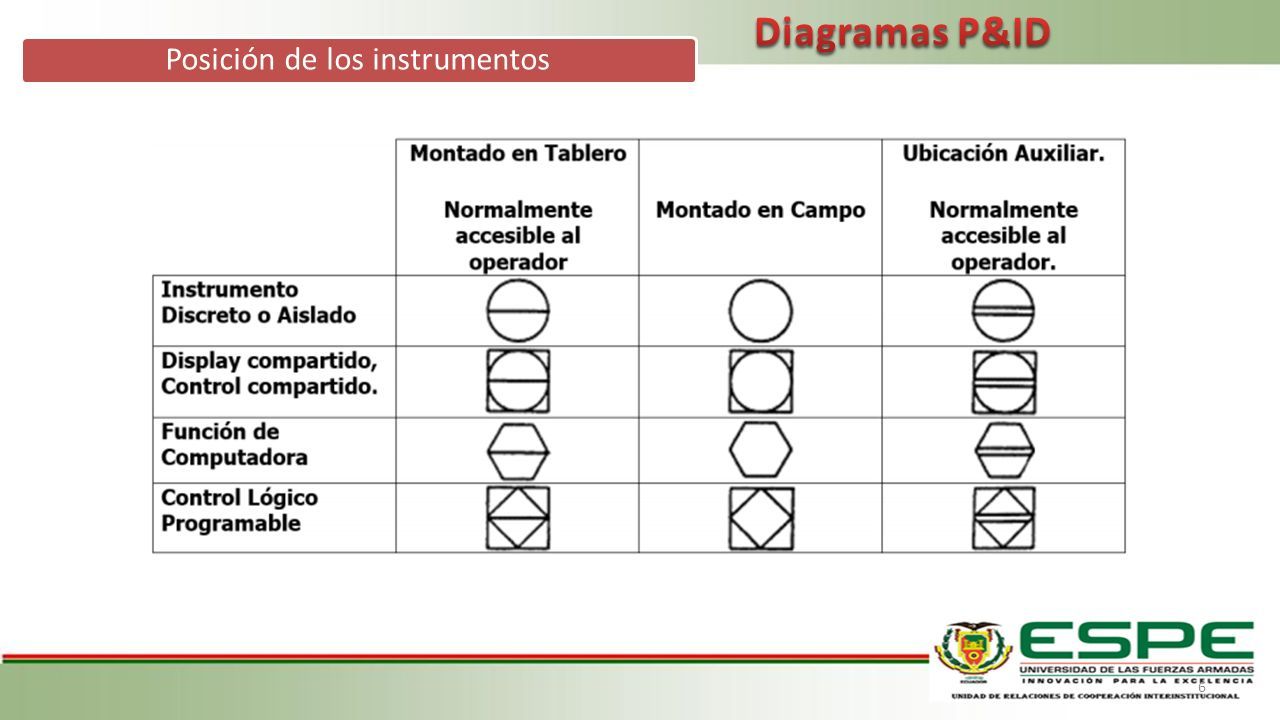

6 6 Posición de los instrumentos

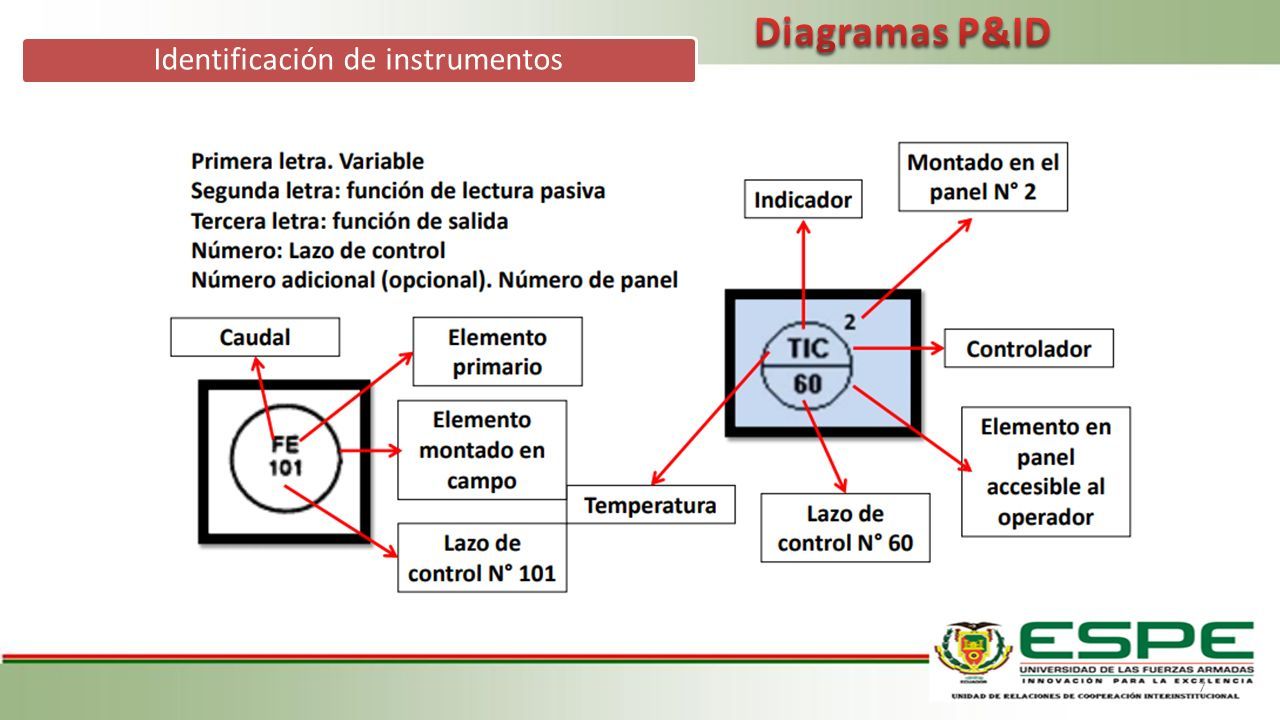

7 7 Identificación de instrumentos

8 8 Nomenclatura de líneas

9 9 Simbología de líneas

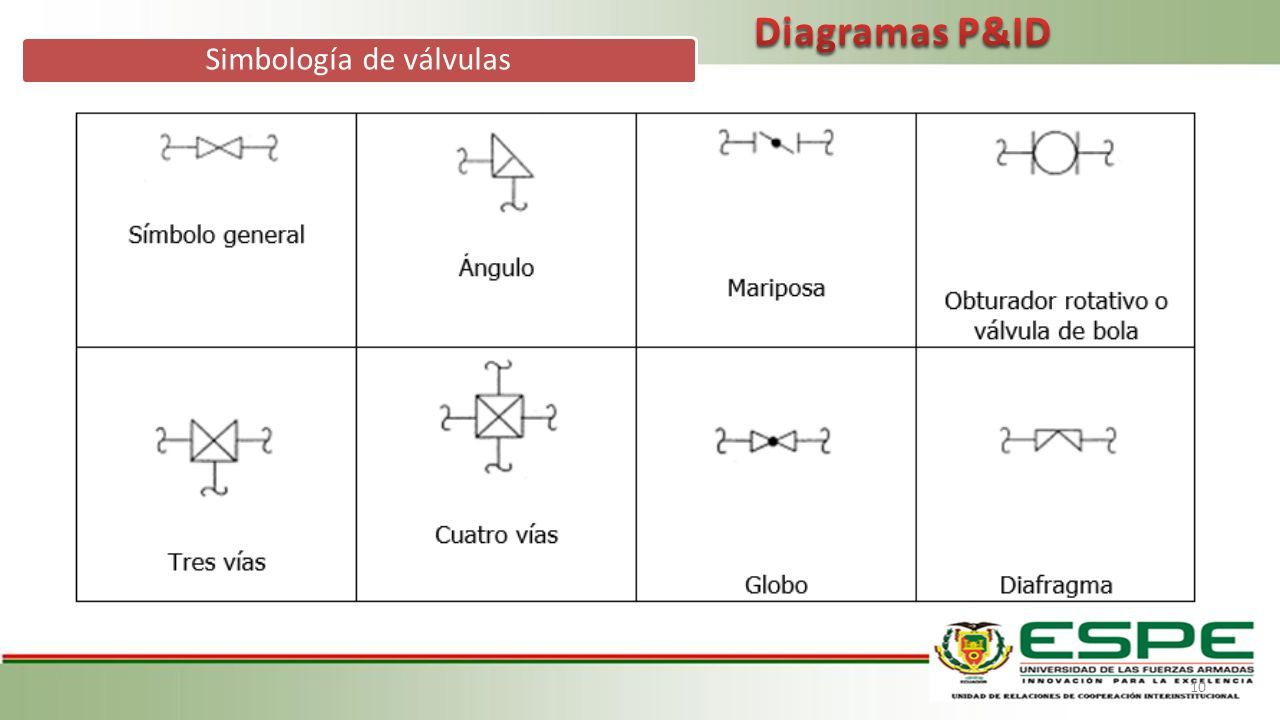

10 10 Simbología de válvulas

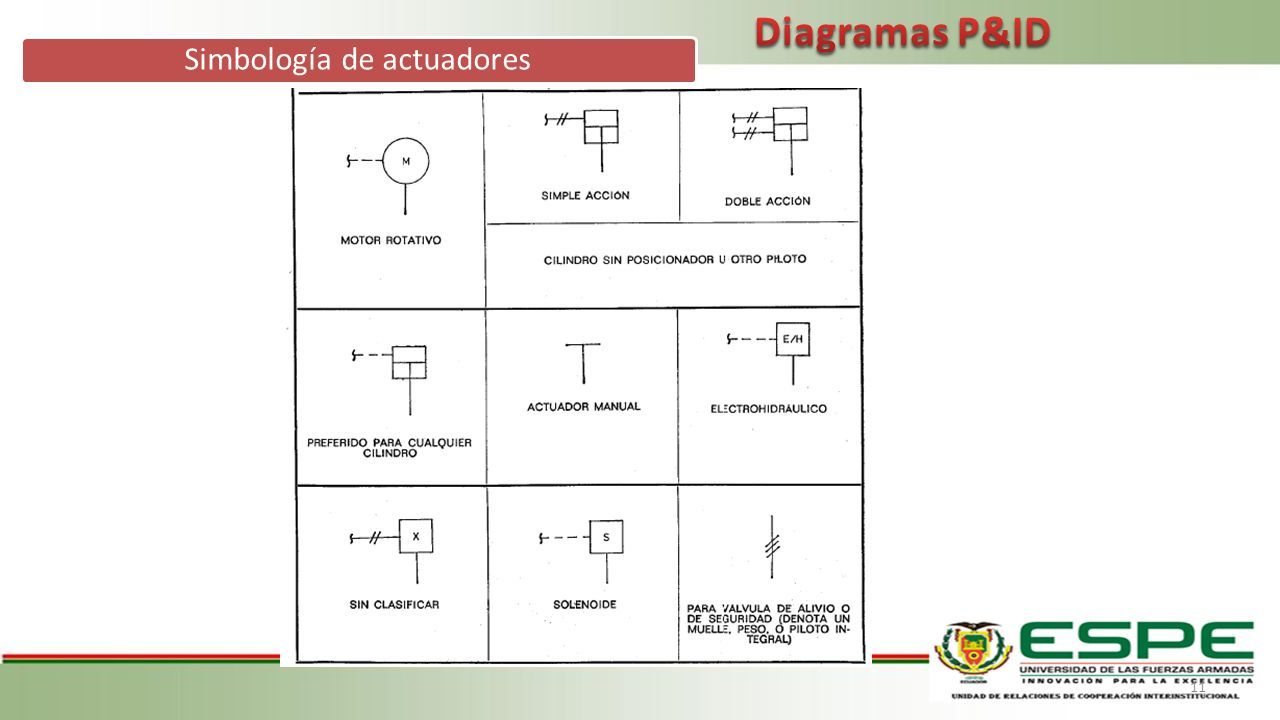

11 11 Simbología de actuadores

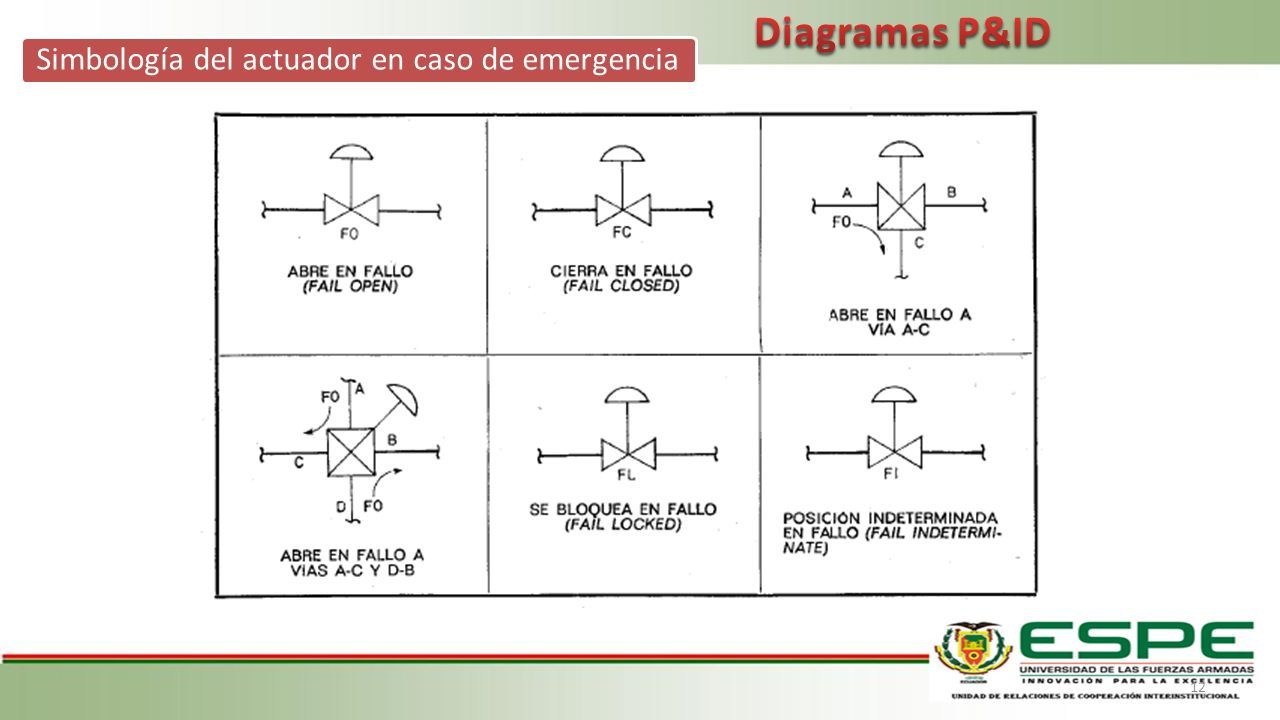

12 12 Simbología del actuador en caso de emergencia

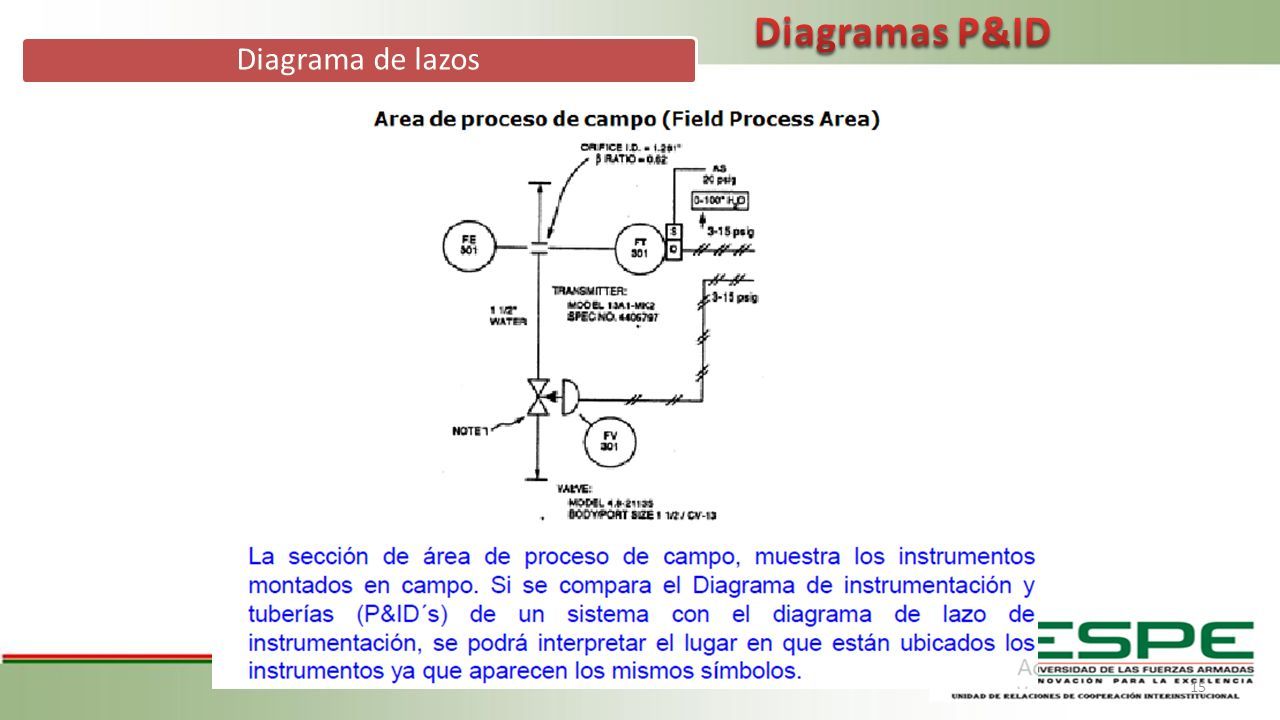

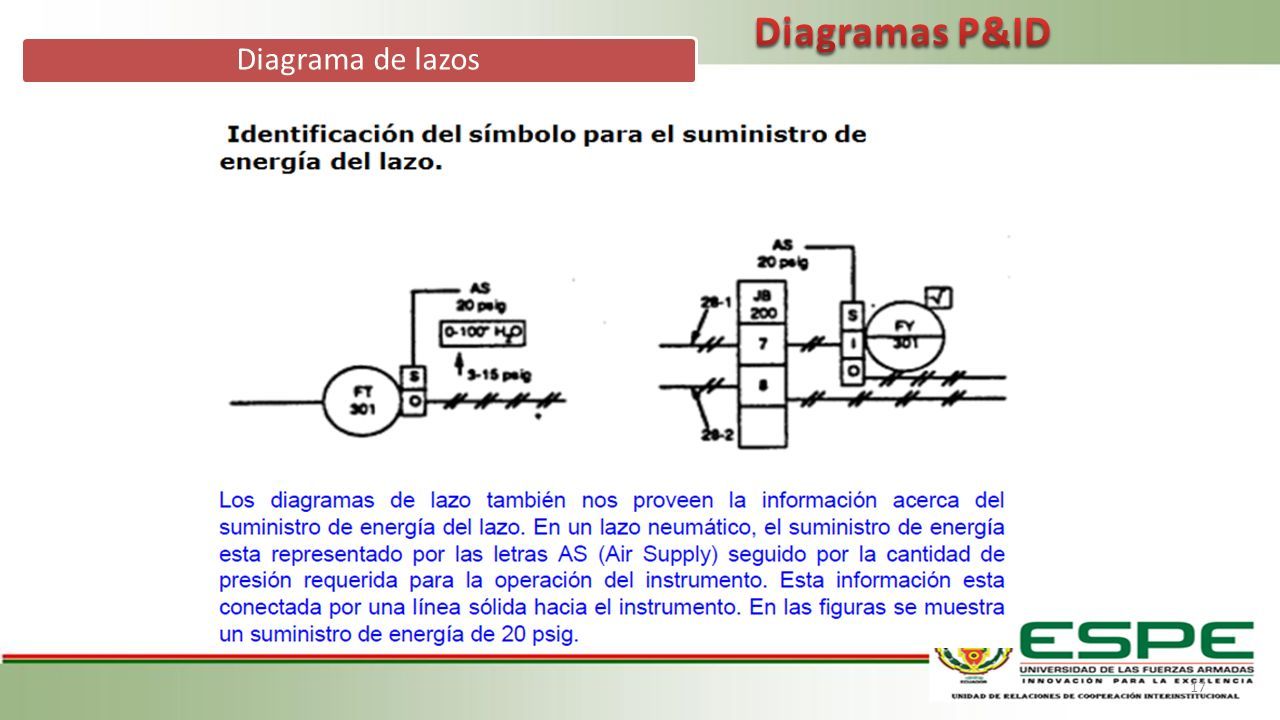

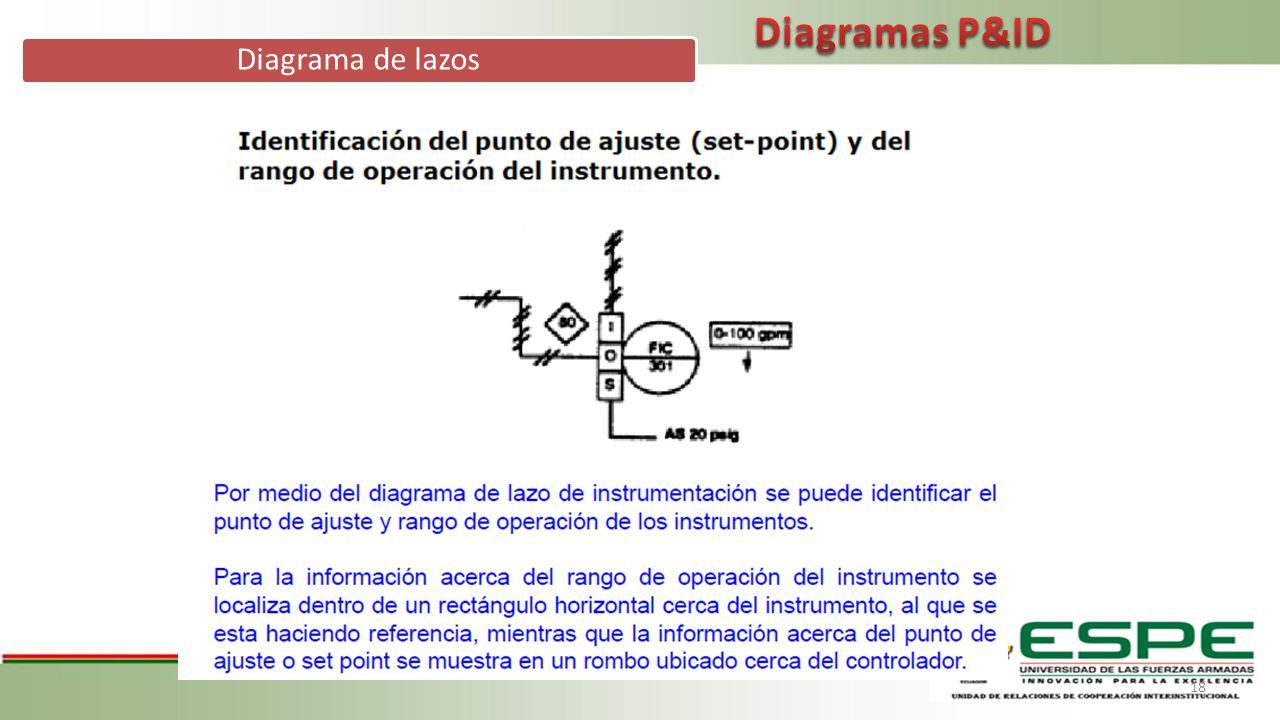

13 13 Diagrama de lazos

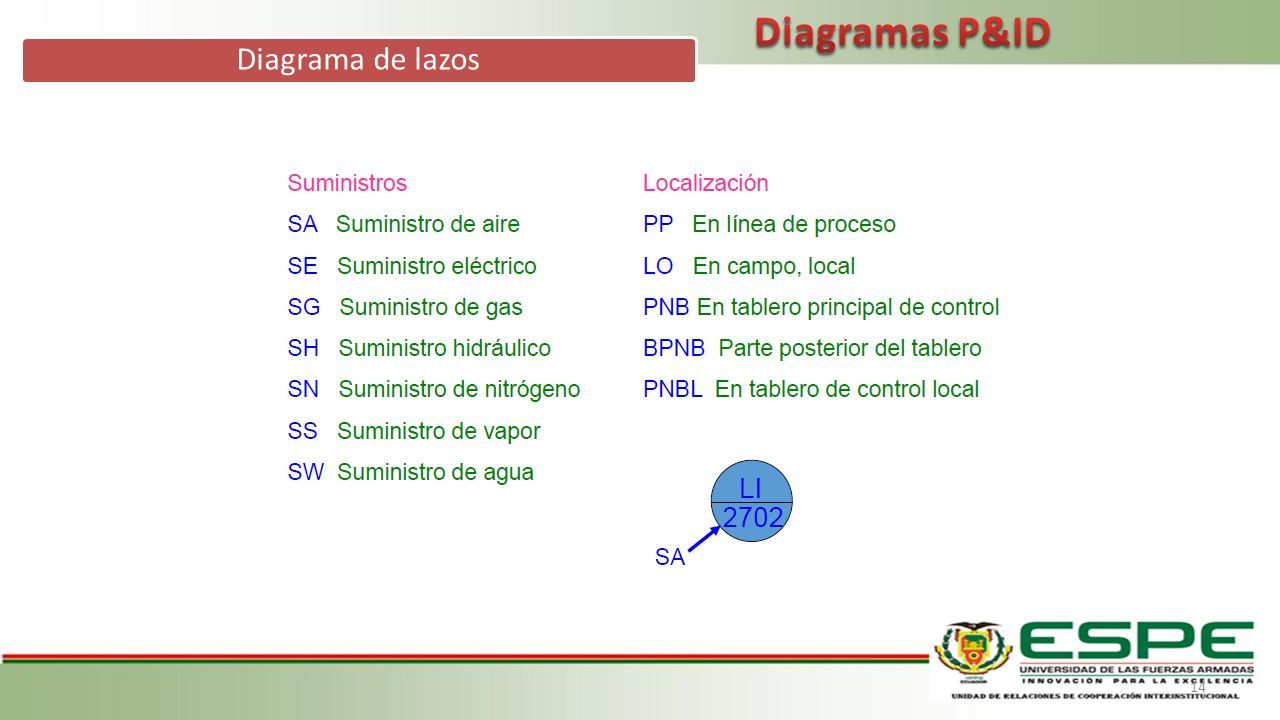

14 14 Diagrama de lazos

15 15 Diagrama de lazos

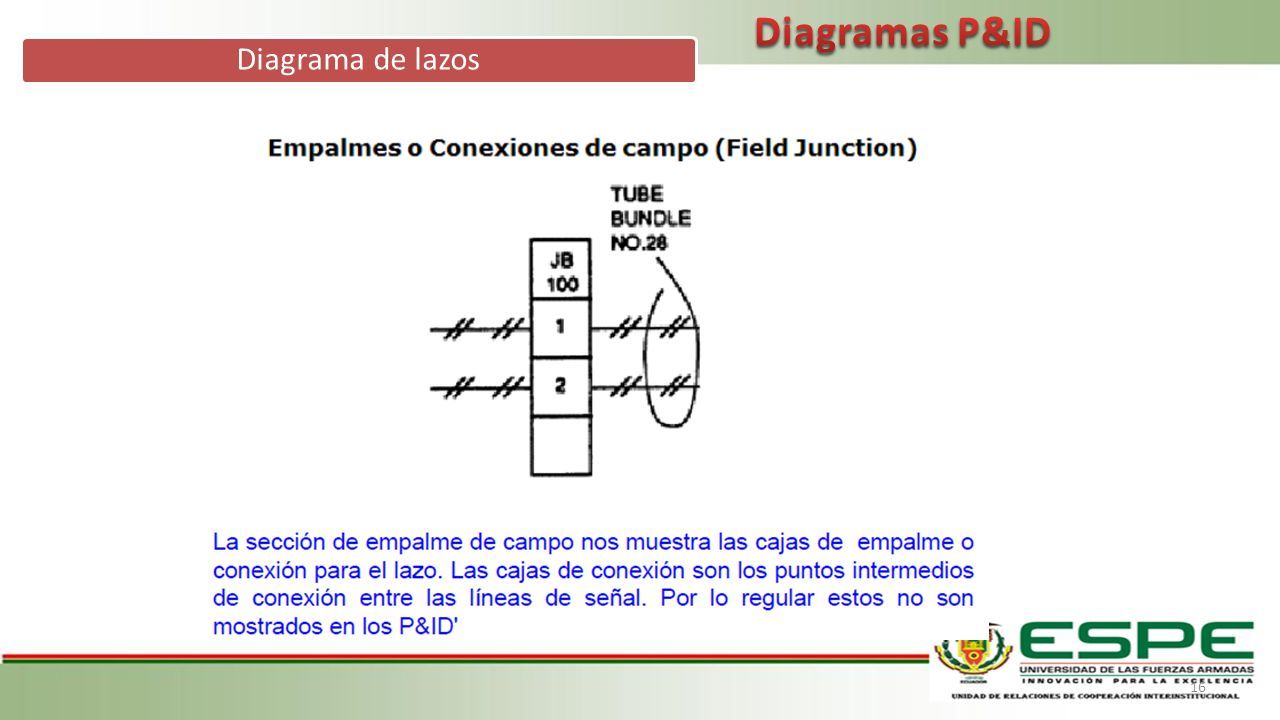

16 16 Diagrama de lazos

17 17 Diagrama de lazos

18 18 Diagrama de lazos

19 Lazos de Control Autor de la presentación 19 Tema de la presentacion

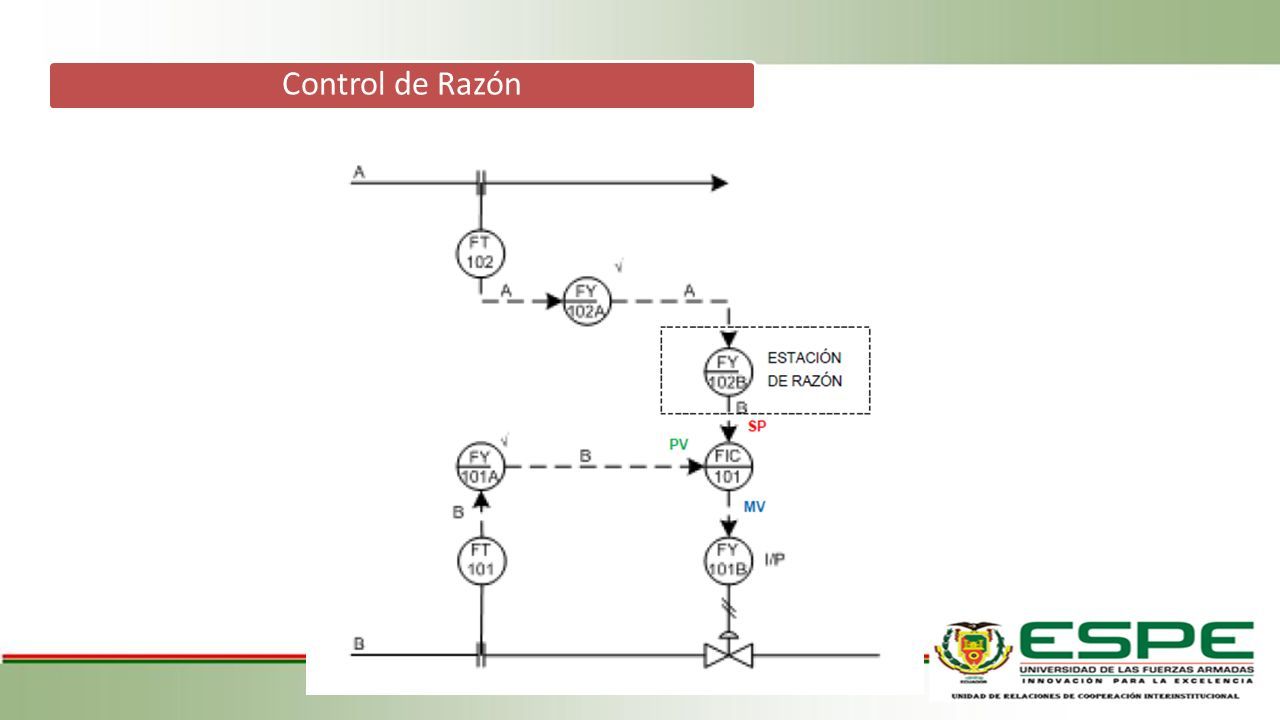

20 20 Control de razón El control RATIO/BLENDING, llamado también control de RAZÓN/RELACIÓN/PROPORCIÓN busca mantener controladas a dos variables de forma que entre ellas se mantenga cierta relación. Aplicaciones Industriales: Solventes, pinturas, fertilizantes, espumas, líquidos de limpieza, gasolina, asfalto, lubricantes, combustibles, lácteos, cerveza, cemento, asbestos, etc.

21 El control RATIO/BLENDING, llamado también control de RAZÓN/RELACIÓN/PROPORCIÓN busca mantener controladas a dos variables de forma que entre ellas se mantenga cierta relación. Aplicaciones Industriales: Solventes, pinturas, fertilizantes, espumas, líquidos de limpieza, gasolina, asfalto, lubricantes, combustibles, lácteos, cerveza, cemento, asbestos, etc. Control de Razón

22

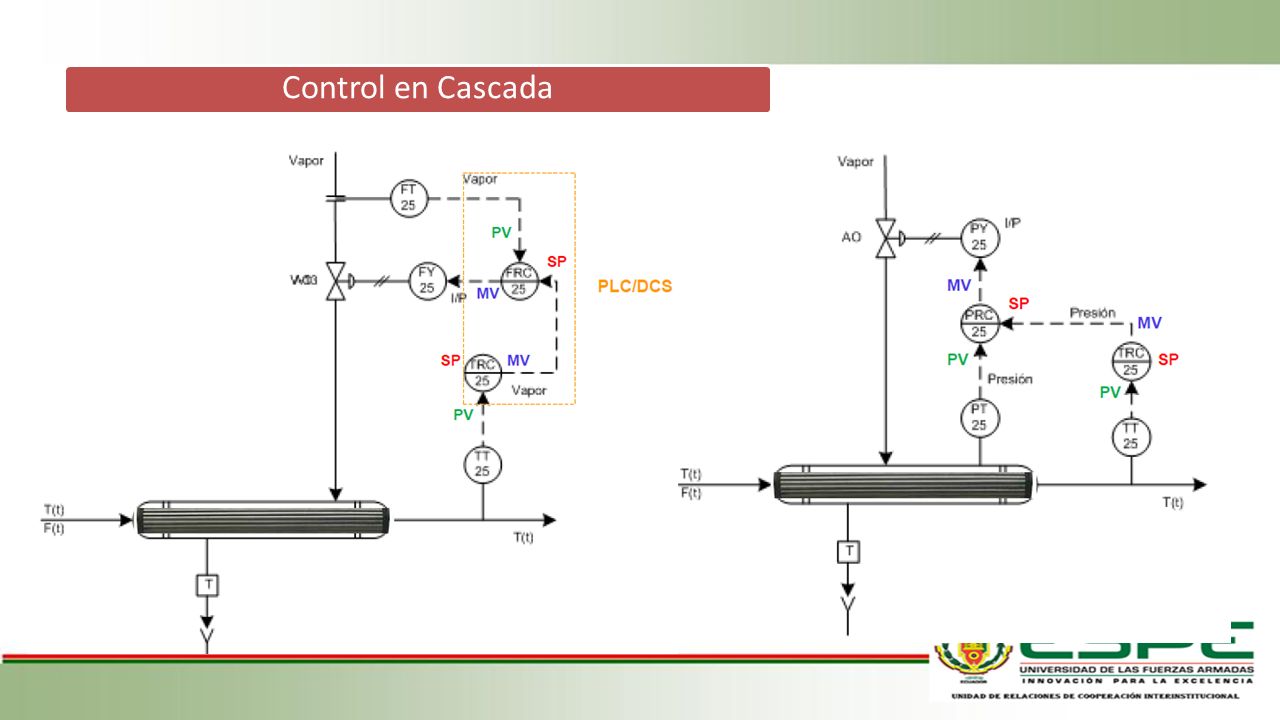

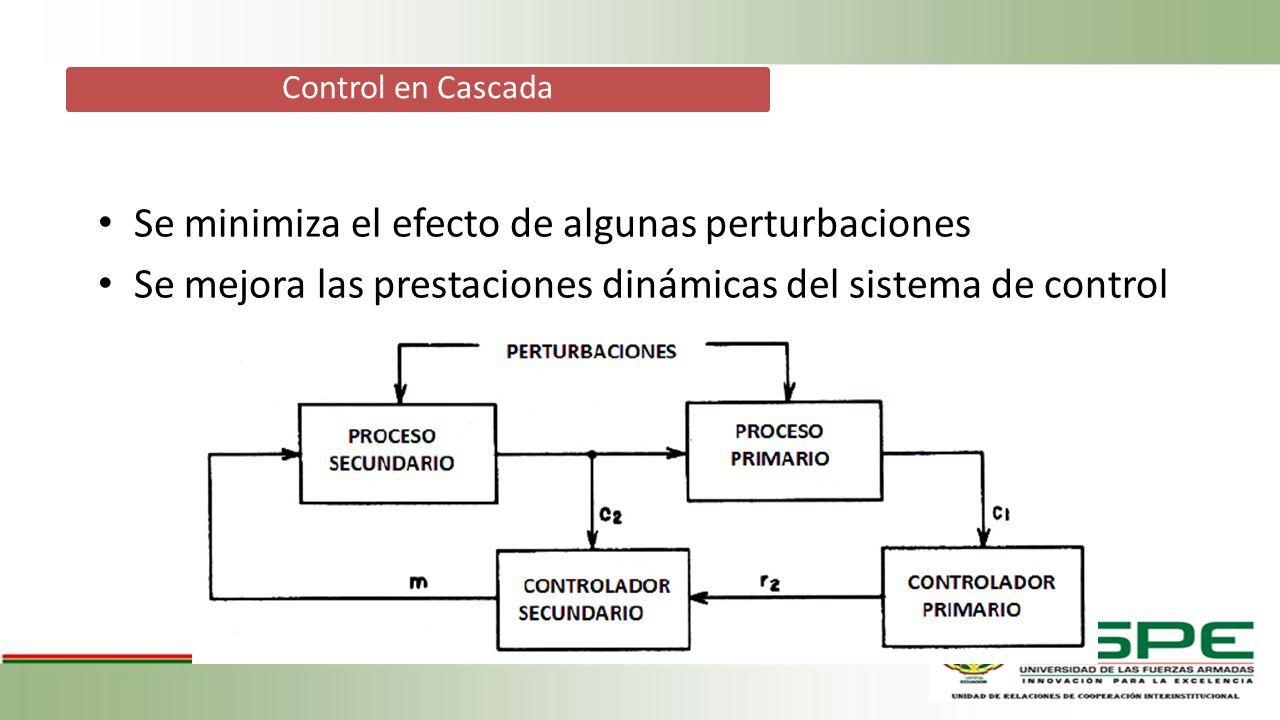

23 Se minimiza el efecto de algunas perturbaciones Se mejora las prestaciones dinámicas del sistema de control Control en Cascada

24

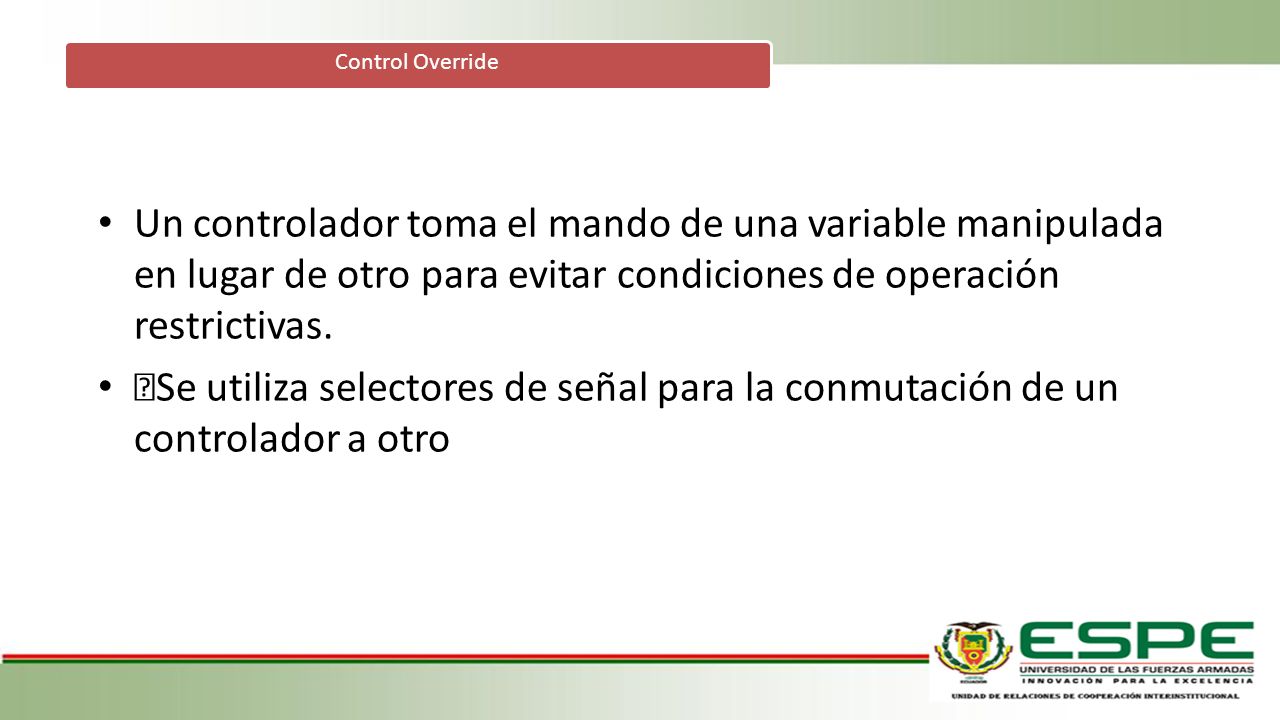

25 Un controlador toma el mando de una variable manipulada en lugar de otro para evitar condiciones de operación restrictivas. Se utiliza selectores de señal para la conmutación de un controlador a otro Control Override

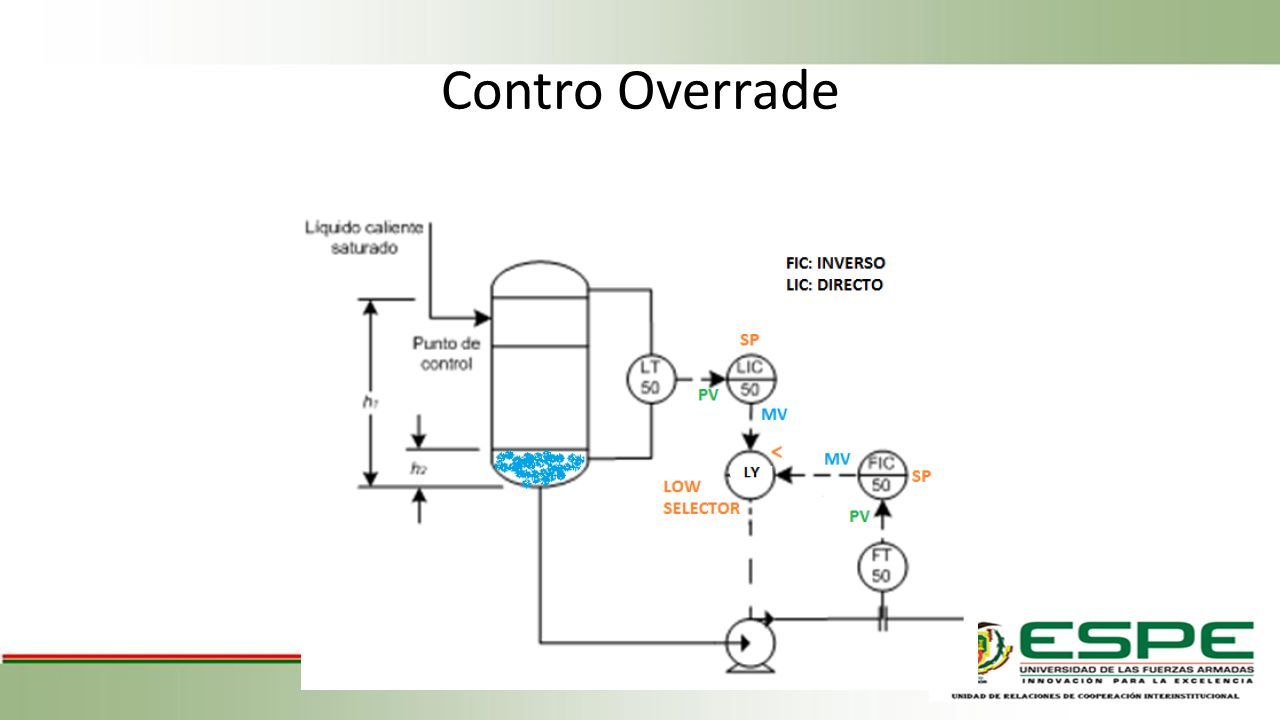

26 Contro Overrade

27 Con frecuencia en algunos procesos industriales se requiere que un controlador atienda simultáneamente varias señales de medición en base a un procedimiento de selección que garantice los objetivos de control. Usualmente el procedimiento de selección incluye el uso de selectores de señal para valores altos, bajos o medios Control Selectivo

28

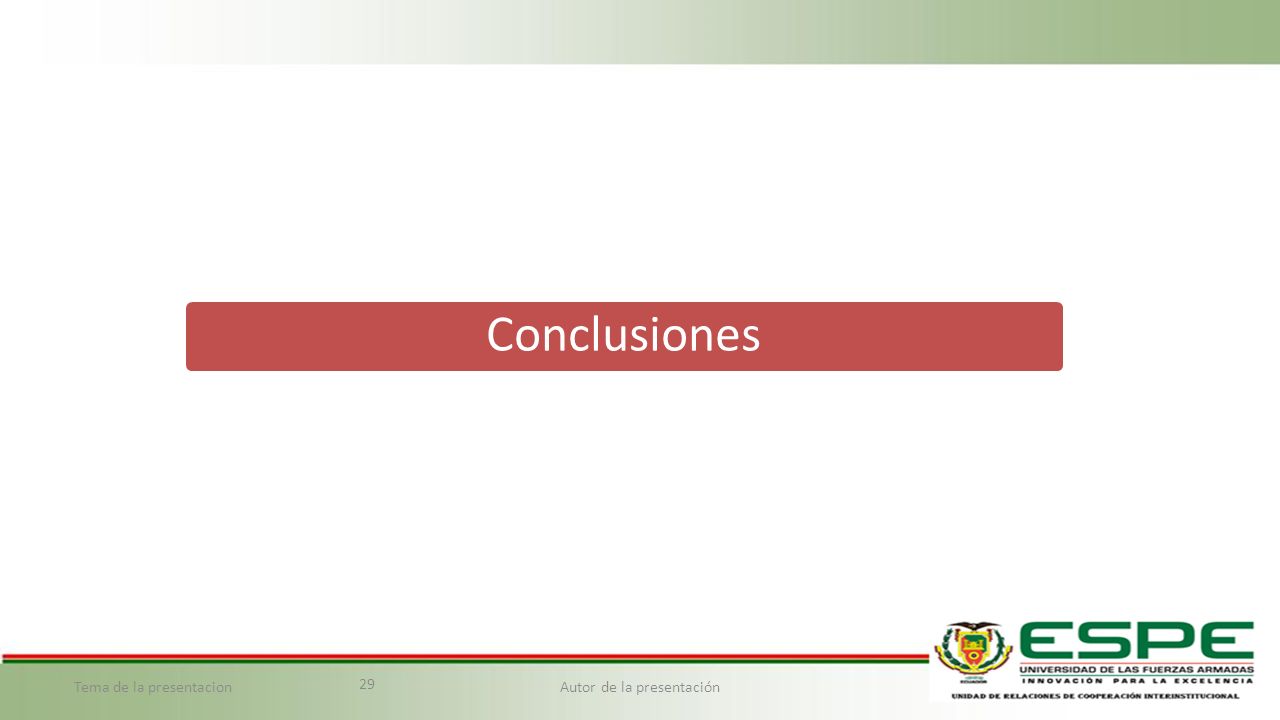

29 Conclusiones Autor de la presentación 29 Tema de la presentacion

30 Conclusiones Se logró verificar varios tipos de lazos de control su correspondiente simbología y la nomenclatura acorde la normativa ISA 5.1 Autor de la presentación30Tema de la presentacion
