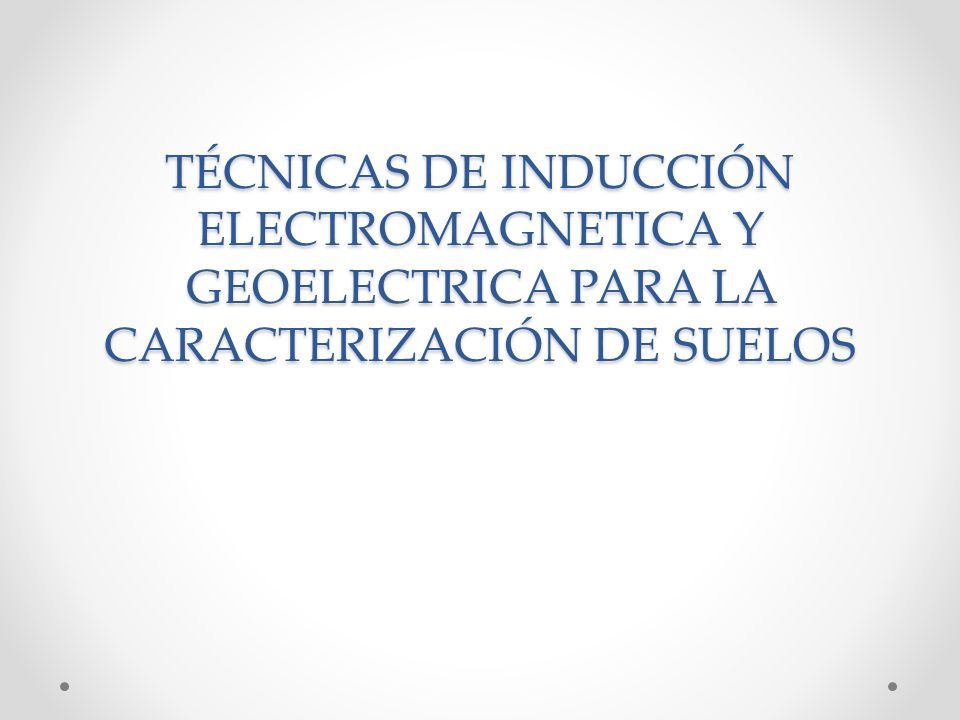

1 TÉCNICAS DE INDUCCIÓN ELECTROMAGNETICA Y GEOELECTRICA PARA LA CARACTERIZACIÓN DE SUELOS

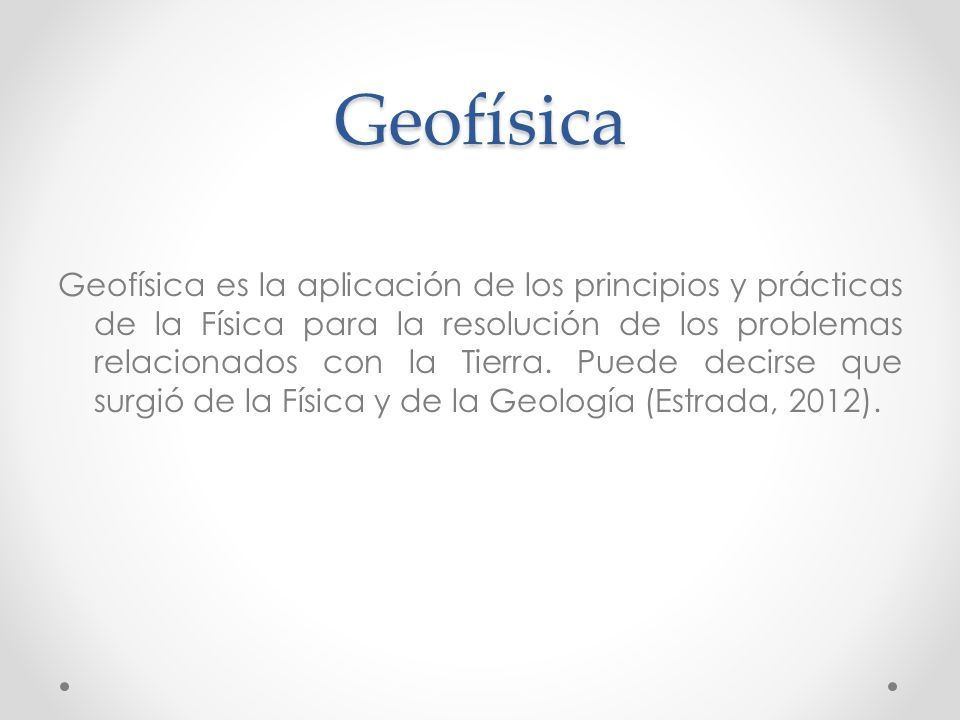

2 Geofísica Geofísica es la aplicación de los principios y prácticas de la Física para la resolución de los problemas relacionados con la Tierra. Puede decirse que surgió de la Física y de la Geología (Estrada, 2012).

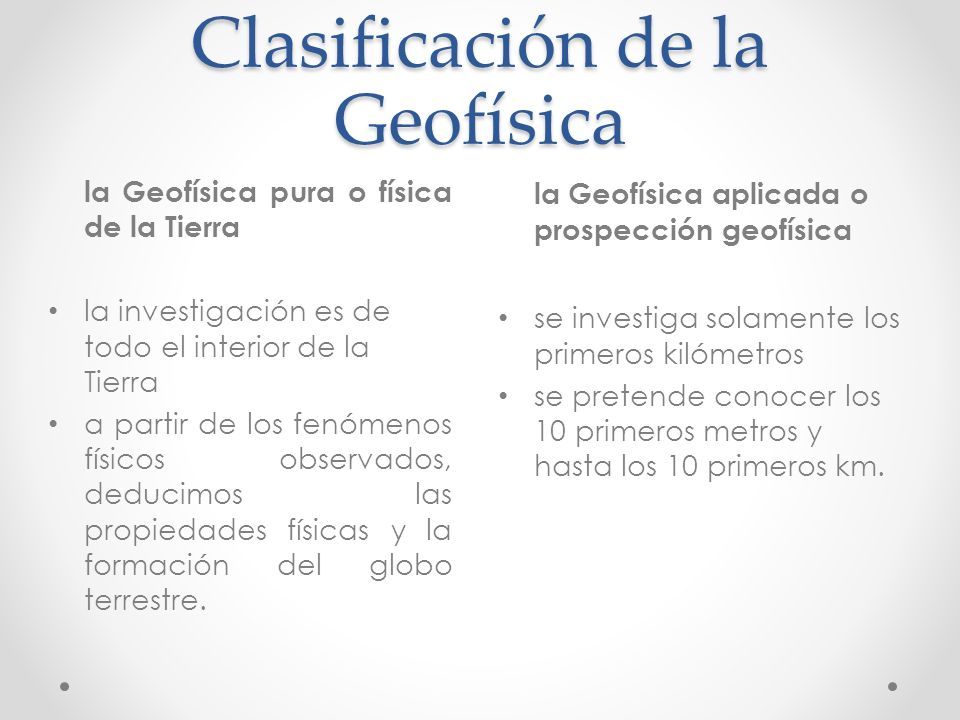

3 Clasificación de la Geofísica la Geofísica aplicada o prospección geofísica se investiga solamente los primeros kilómetros se pretende conocer los 10 primeros metros y hasta los 10 primeros km. la Geofísica pura o física de la Tierra la investigación es de todo el interior de la Tierra a partir de los fenómenos físicos observados, deducimos las propiedades físicas y la formación del globo terrestre.

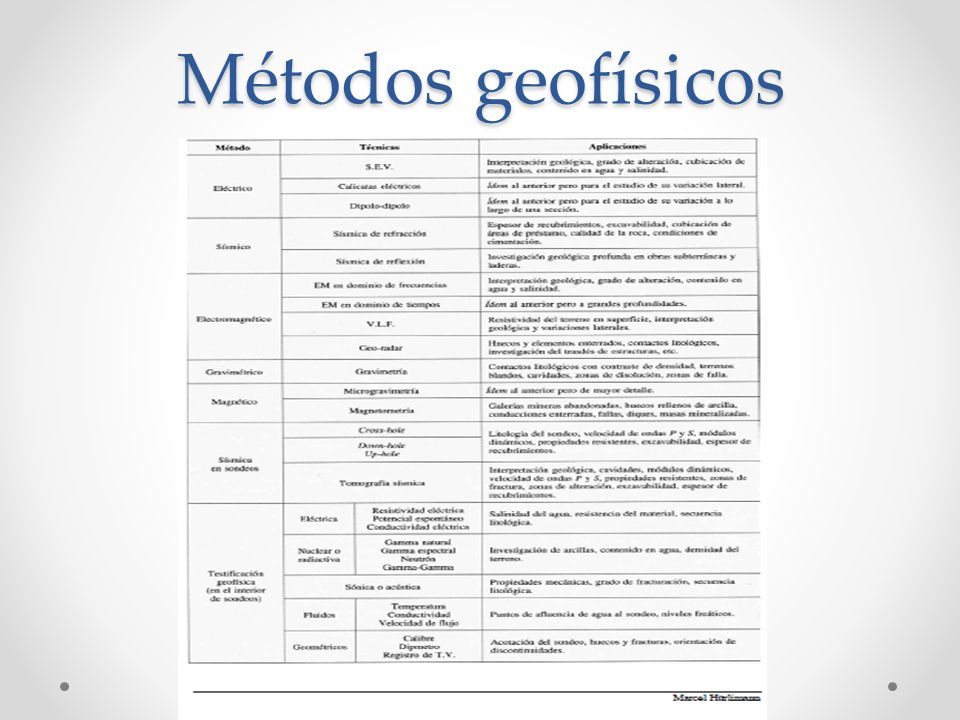

4 Métodos geofísicos

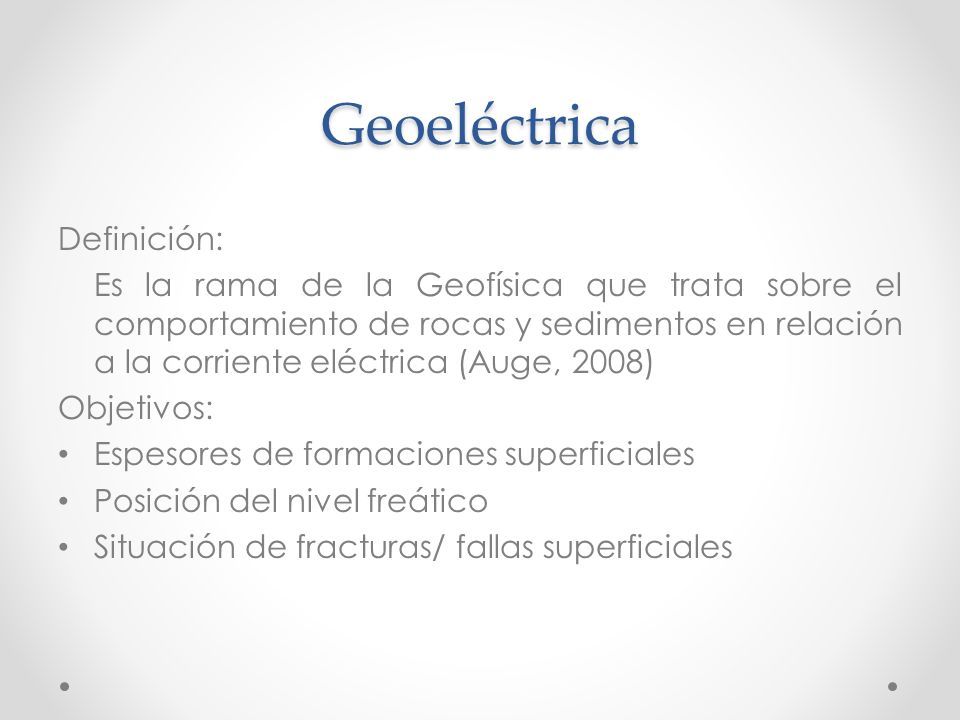

5 Geoeléctrica Definición: Es la rama de la Geofísica que trata sobre el comportamiento de rocas y sedimentos en relación a la corriente eléctrica (Auge, 2008) Objetivos: Espesores de formaciones superficiales Posición del nivel freático Situación de fracturas/ fallas superficiales

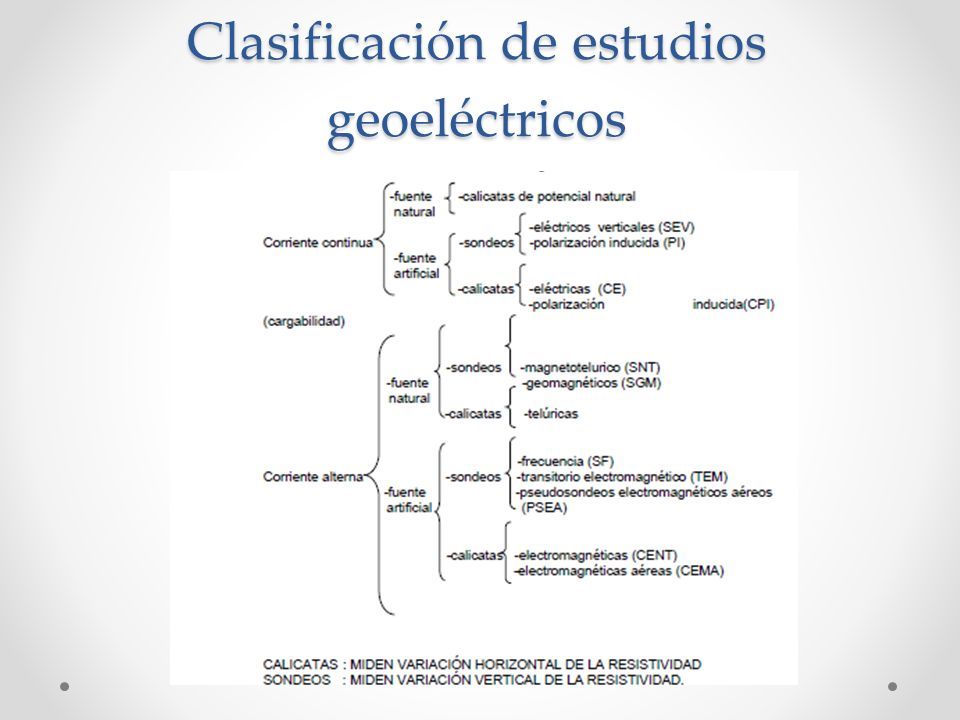

6 Clasificación de estudios geoeléctricos

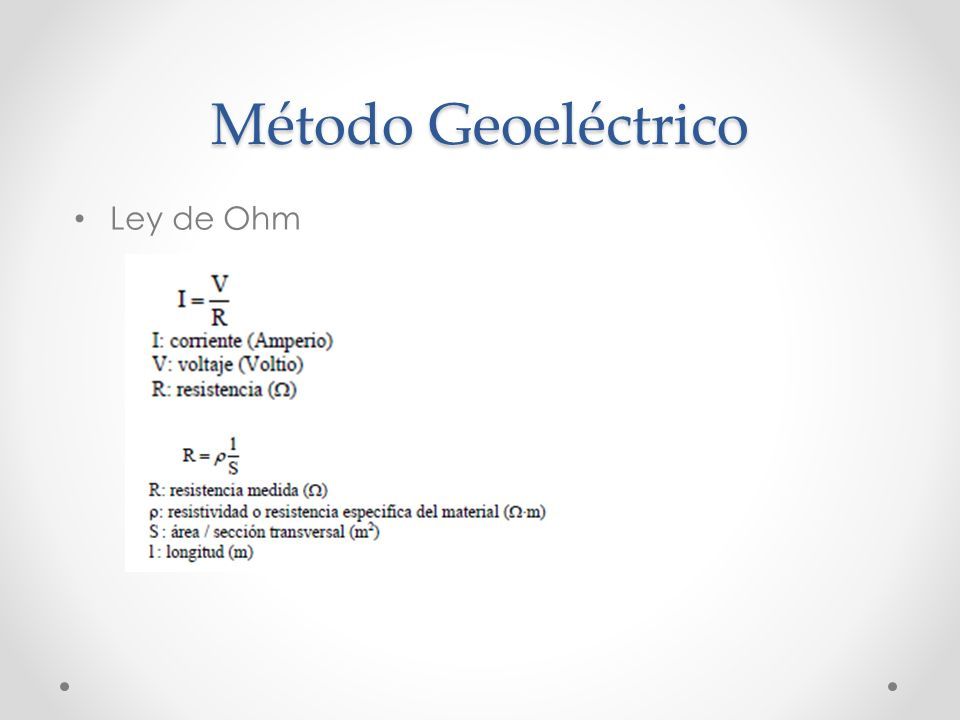

7 Método Geoeléctrico Ley de Ohm

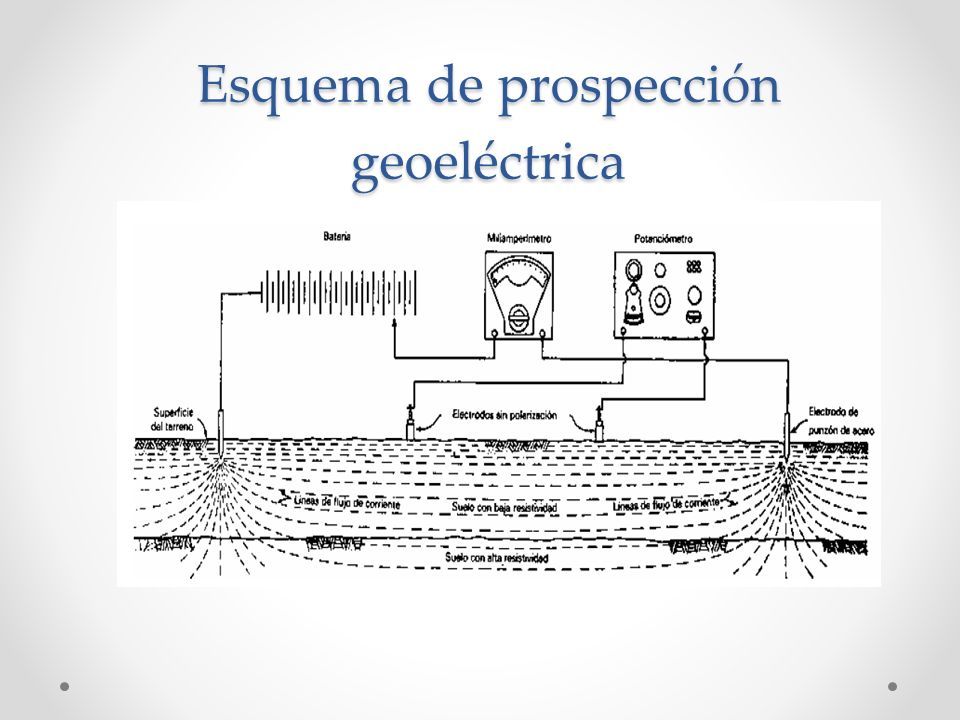

8 Esquema de prospección geoeléctrica

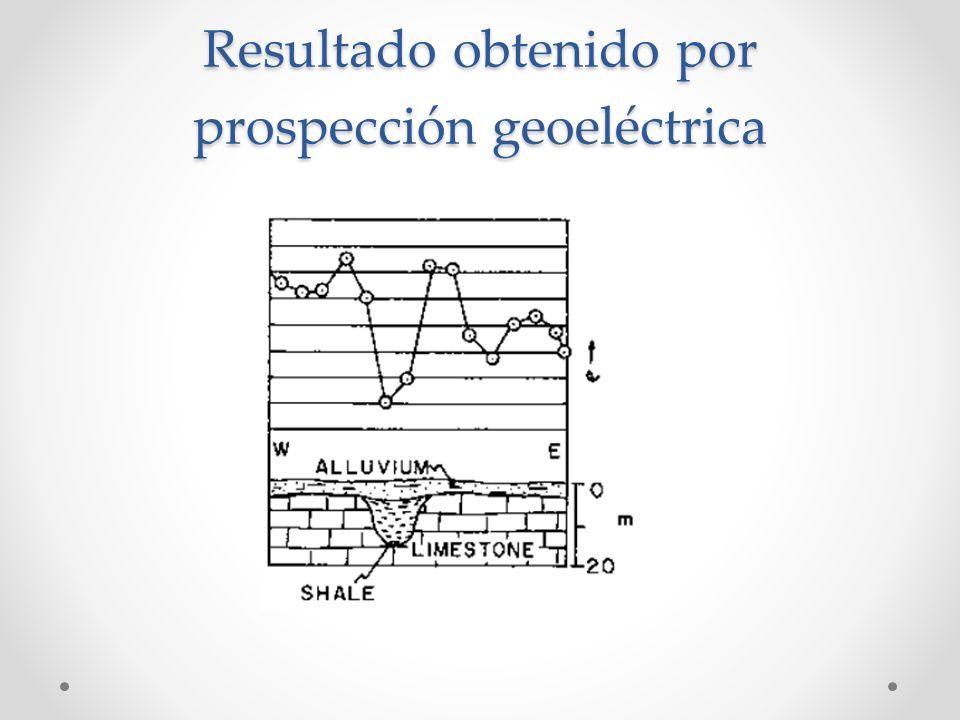

9 Resultado obtenido por prospección geoeléctrica

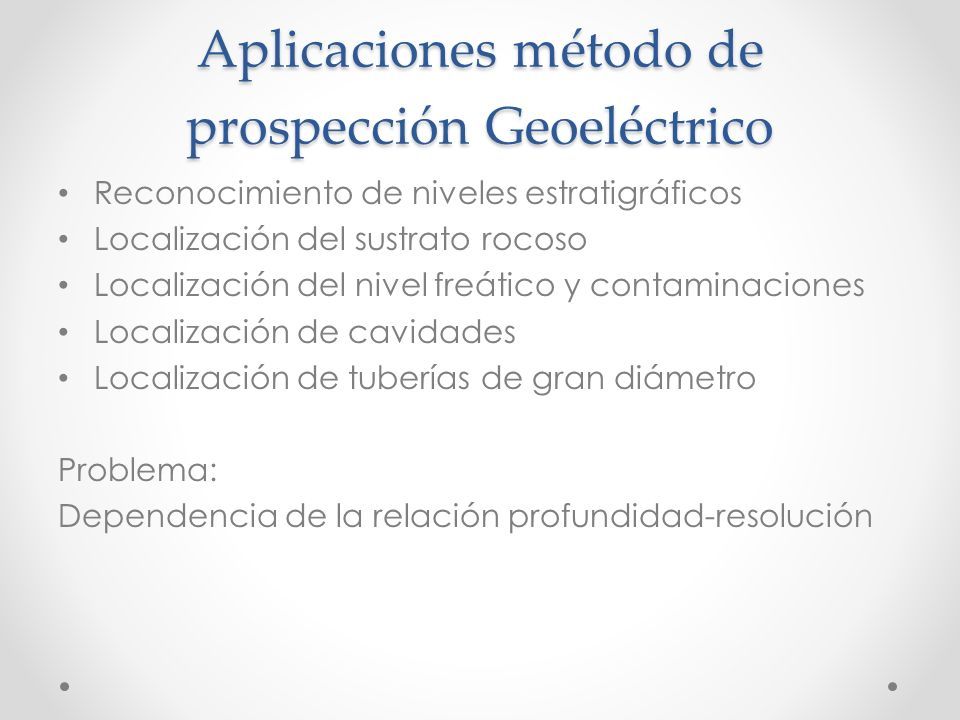

10 Aplicaciones método de prospección Geoeléctrico Reconocimiento de niveles estratigráficos Localización del sustrato rocoso Localización del nivel freático y contaminaciones Localización de cavidades Localización de tuberías de gran diámetro Problema: Dependencia de la relación profundidad-resolución

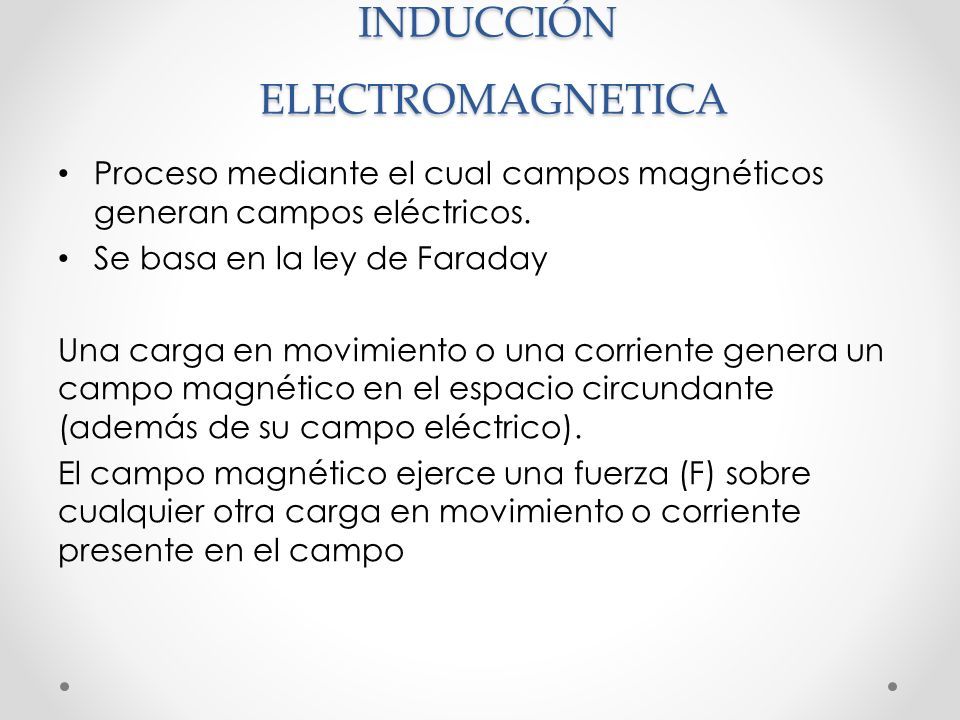

11 INDUCCIÓN ELECTROMAGNETICA Proceso mediante el cual campos magnéticos generan campos eléctricos. Se basa en la ley de Faraday Una carga en movimiento o una corriente genera un campo magnético en el espacio circundante (además de su campo eléctrico). El campo magnético ejerce una fuerza (F) sobre cualquier otra carga en movimiento o corriente presente en el campo

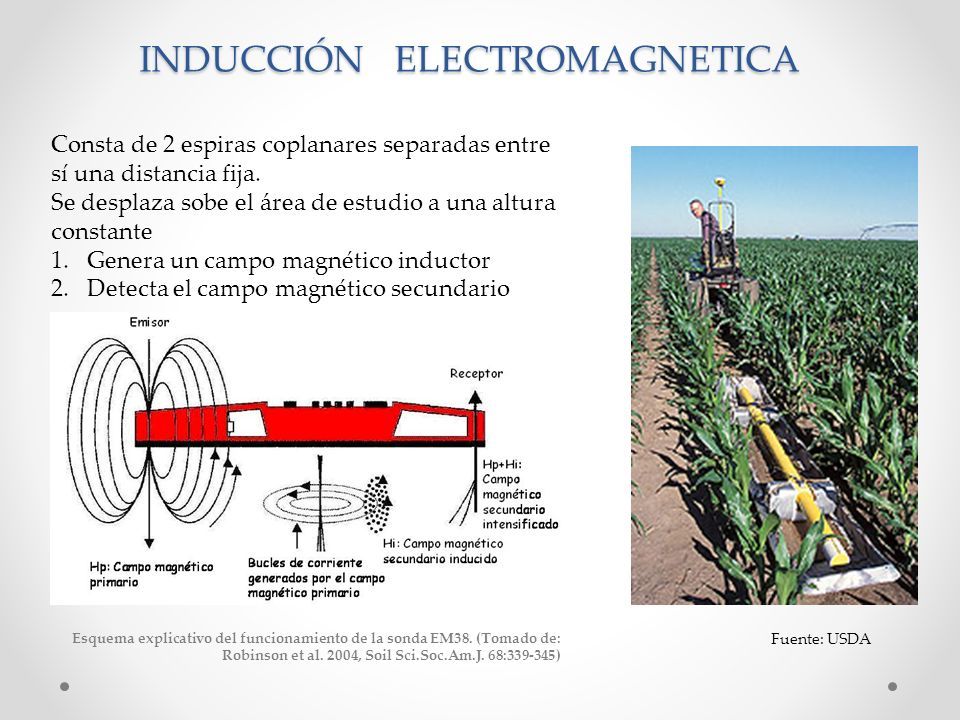

12 INDUCCIÓN ELECTROMAGNETICA Consta de 2 espiras coplanares separadas entre sí una distancia fija. Se desplaza sobe el área de estudio a una altura constante 1.Genera un campo magnético inductor 2.Detecta el campo magnético secundario Esquema explicativo del funcionamiento de la sonda EM38. (Tomado de: Robinson et al. 2004, Soil Sci.Soc.Am.J. 68:339-345) Fuente: USDA

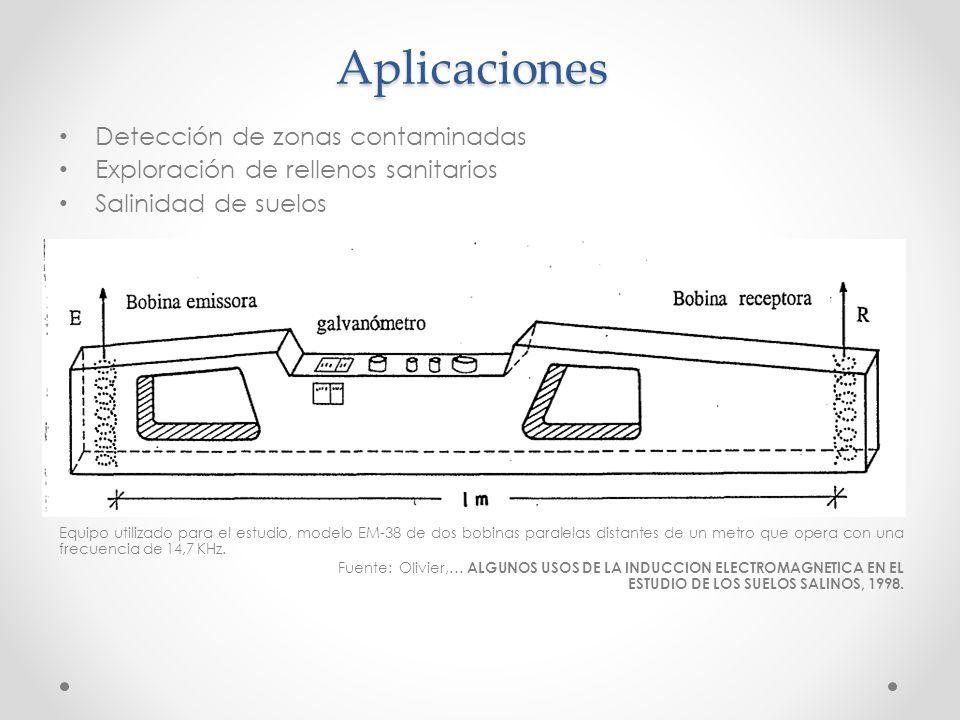

13 Aplicaciones Detección de zonas contaminadas Exploración de rellenos sanitarios Salinidad de suelos Equipo utilizado para el estudio, modelo EM-38 de dos bobinas paralelas distantes de un metro que opera con una frecuencia de 14,7 KHz. Fuente: Olivier,… ALGUNOS USOS DE LA INDUCCION ELECTROMAGNETICA EN EL ESTUDIO DE LOS SUELOS SALINOS, 1998.

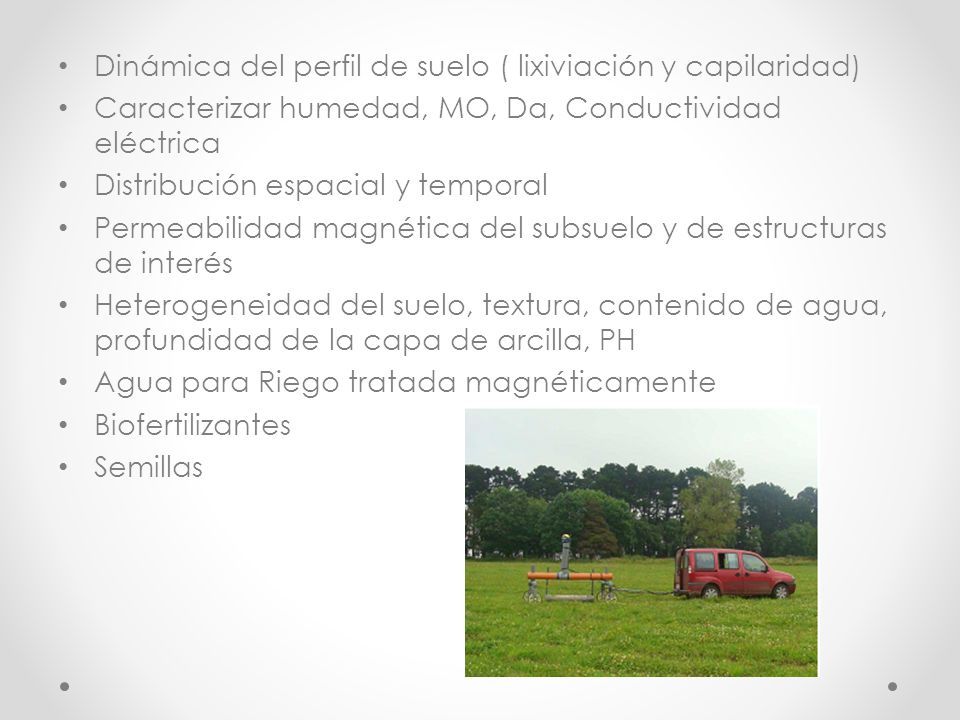

14 Dinámica del perfil de suelo ( lixiviación y capilaridad) Caracterizar humedad, MO, Da, Conductividad eléctrica Distribución espacial y temporal Permeabilidad magnética del subsuelo y de estructuras de interés Heterogeneidad del suelo, textura, contenido de agua, profundidad de la capa de arcilla, PH Agua para Riego tratada magnéticamente Biofertilizantes Semillas

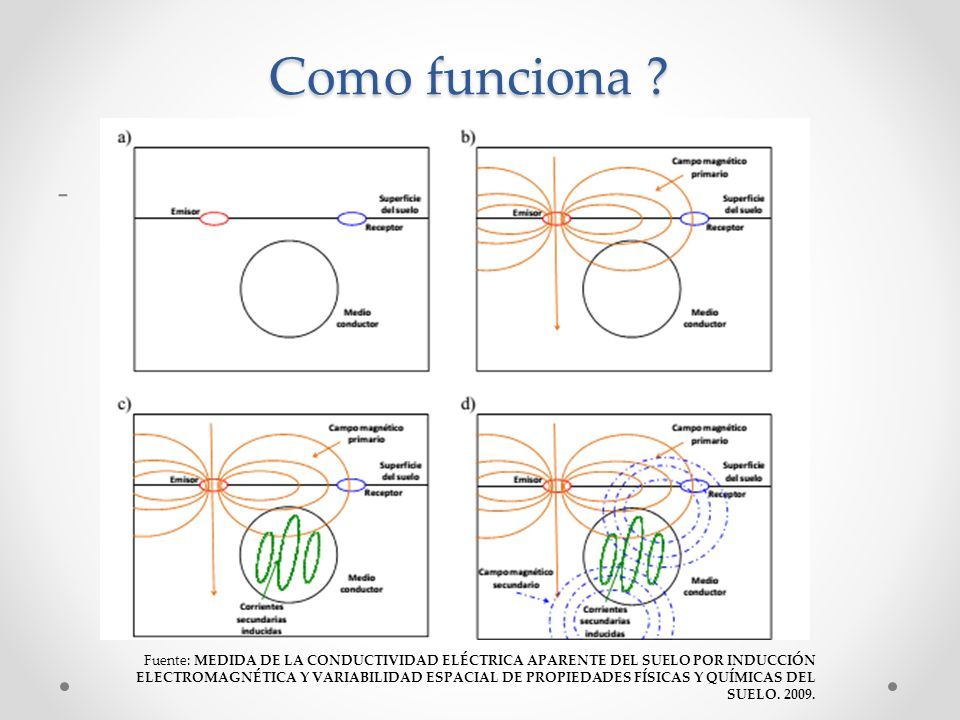

15 Como funciona ? - Fuente: MEDIDA DE LA CONDUCTIVIDAD ELÉCTRICA APARENTE DEL SUELO POR INDUCCIÓN ELECTROMAGNÉTICA Y VARIABILIDAD ESPACIAL DE PROPIEDADES FÍSICAS Y QUÍMICAS DEL SUELO. 2009.
