ESCENARIO OPTIMISTA DEL CORREDOR DEL RIO CAUCA

Presentación del tema: "ESCENARIO OPTIMISTA DEL CORREDOR DEL RIO CAUCA"— Transcripción de la presentación:

1 ESCENARIO OPTIMISTA DEL CORREDOR DEL RIO CAUCA

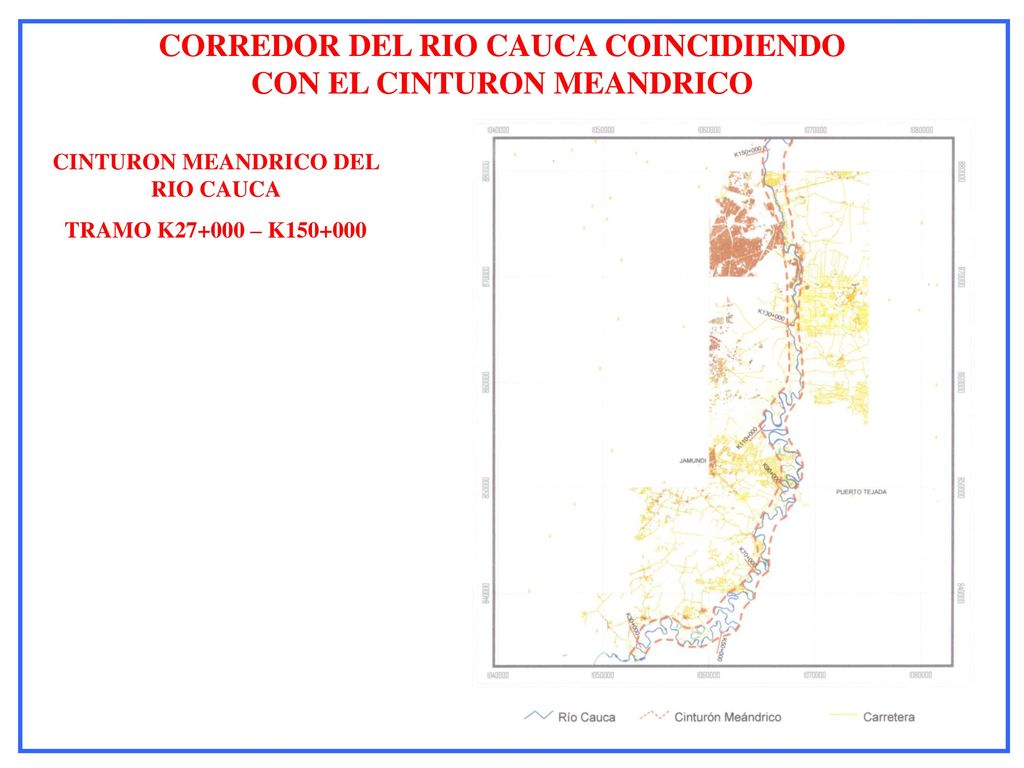

2 CORREDOR DEL RIO CAUCA COINCIDIENDO CON EL CINTURON MEANDRICO
CINTURON MEANDRICO DEL RIO CAUCA TRAMO K – K

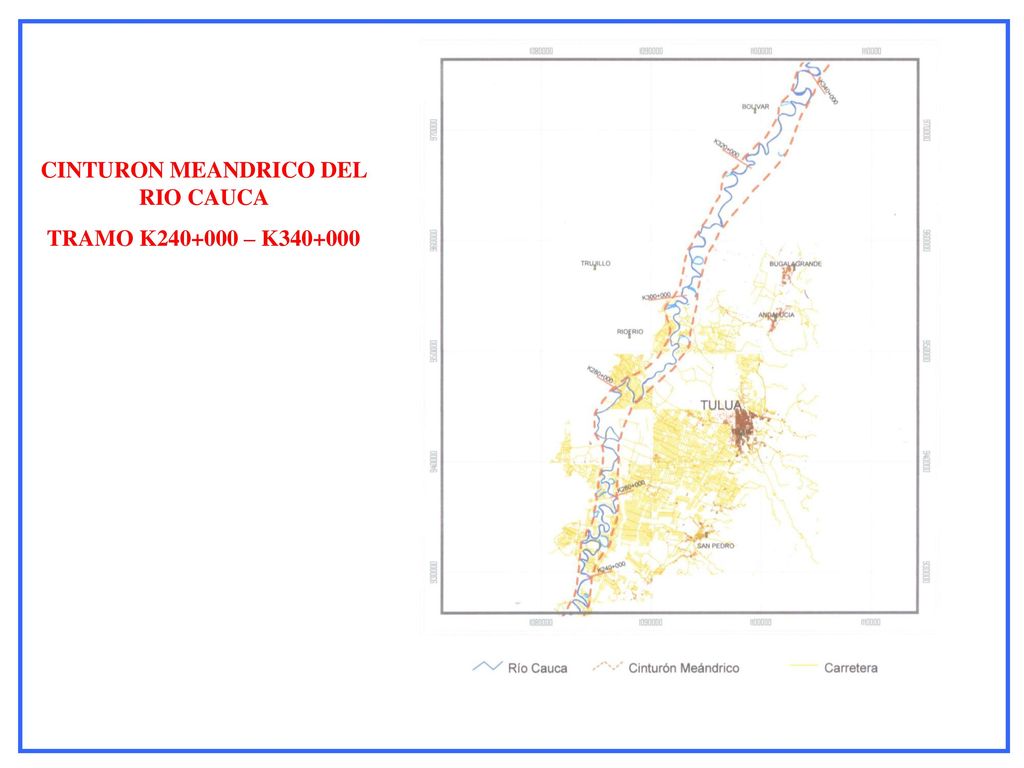

3 CINTURON MEANDRICO DEL RIO CAUCA
TRAMO K – K

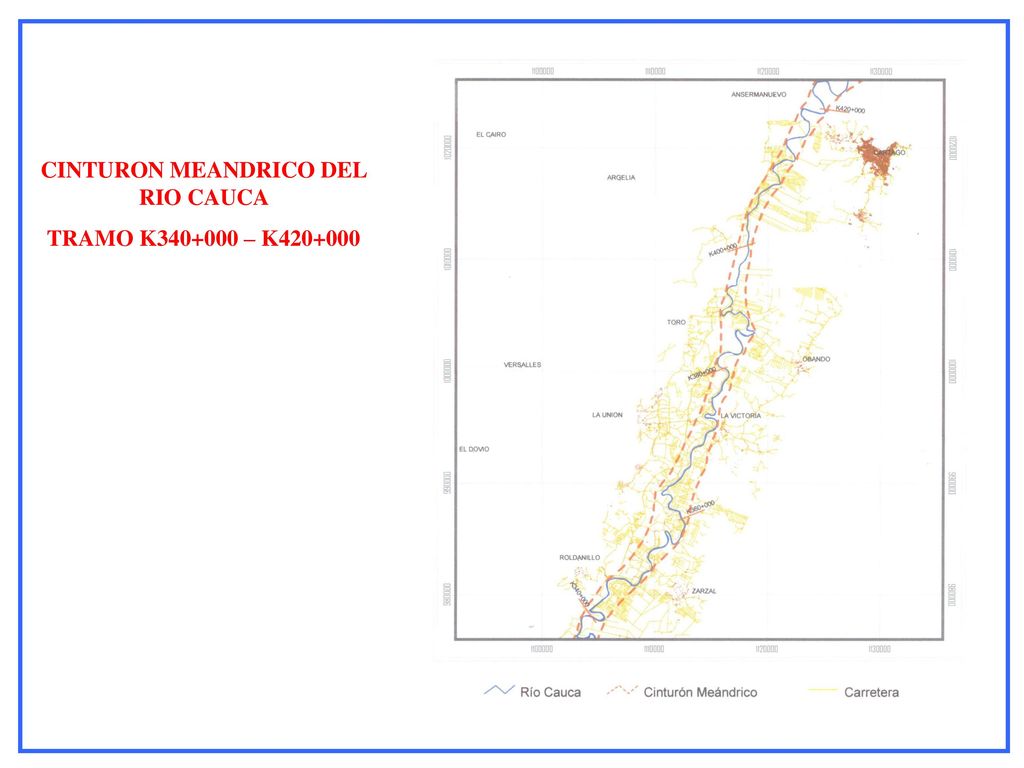

4 CINTURON MEANDRICO DEL RIO CAUCA
TRAMO K – K

5 CINTURON MEANDRICO DEL RIO CAUCA
TRAMO K – K

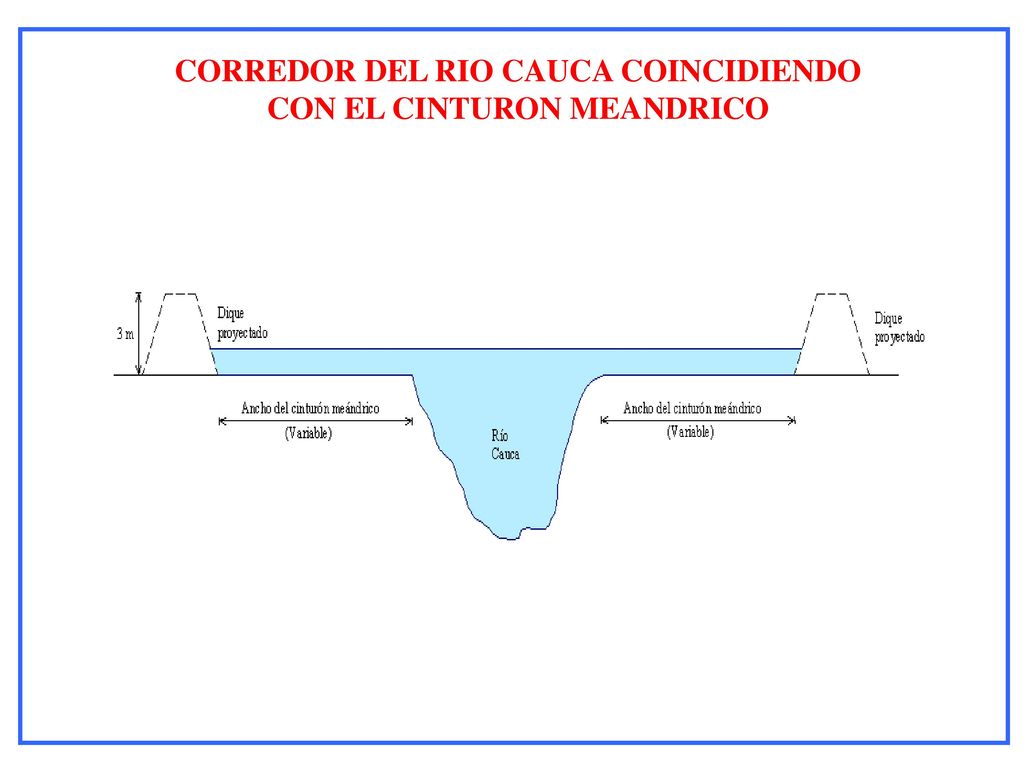

6 CORREDOR DEL RIO CAUCA COINCIDIENDO
CON EL CINTURON MEANDRICO

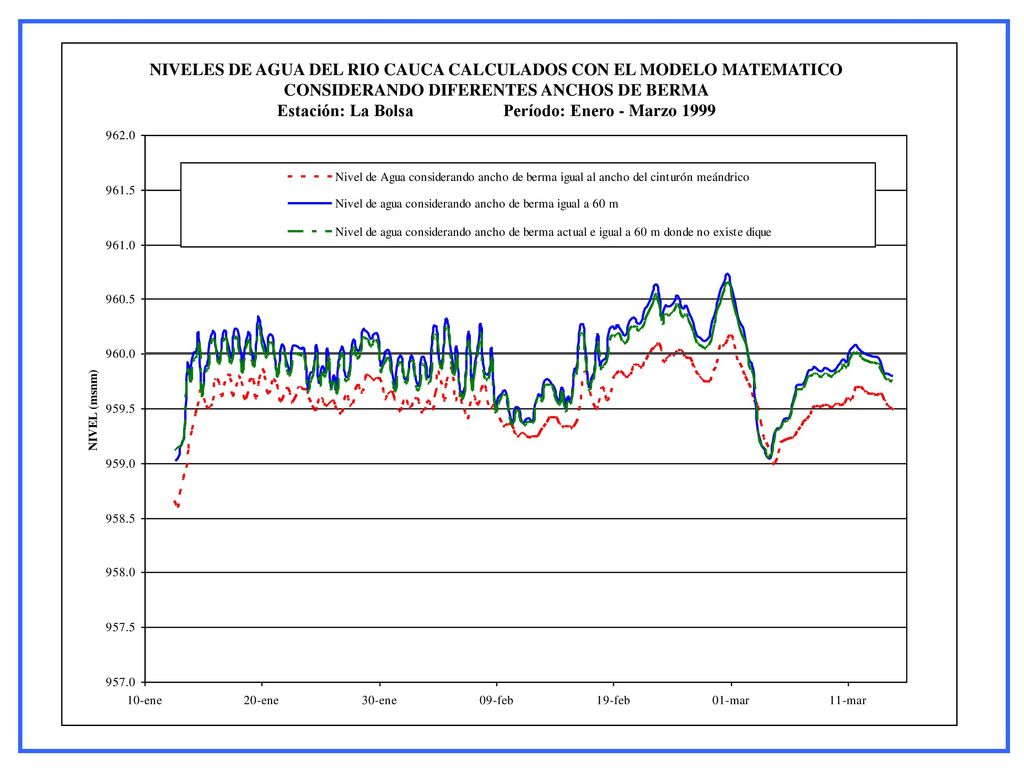

7 Estación: La Bolsa Período: Enero - Marzo 1999
NIVELES DE AGUA DEL RIO CAUCA CALCULADOS CON EL MODELO MATEMATICO CONSIDERANDO DIFERENTES ANCHOS DE BERMA Estación: La Bolsa Período: Enero - Marzo 1999

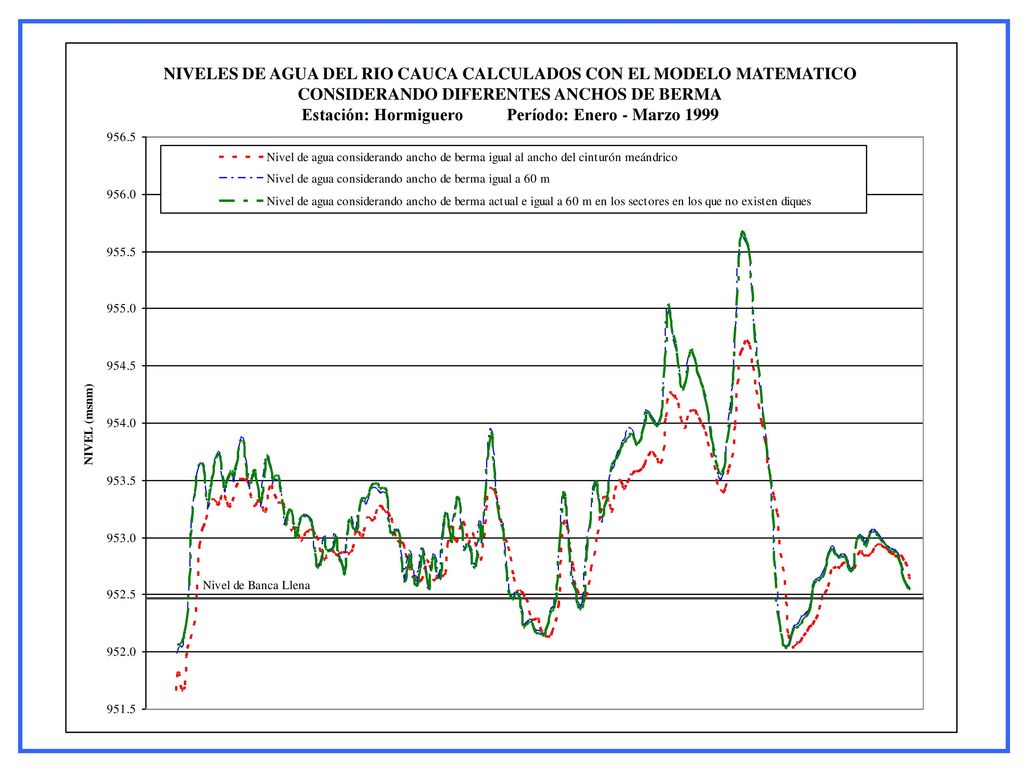

8 Estación: Hormiguero Período: Enero - Marzo 1999
NIVELES DE AGUA DEL RIO CAUCA CALCULADOS CON EL MODELO MATEMATICO CONSIDERANDO DIFERENTES ANCHOS DE BERMA Estación: Hormiguero Período: Enero - Marzo 1999

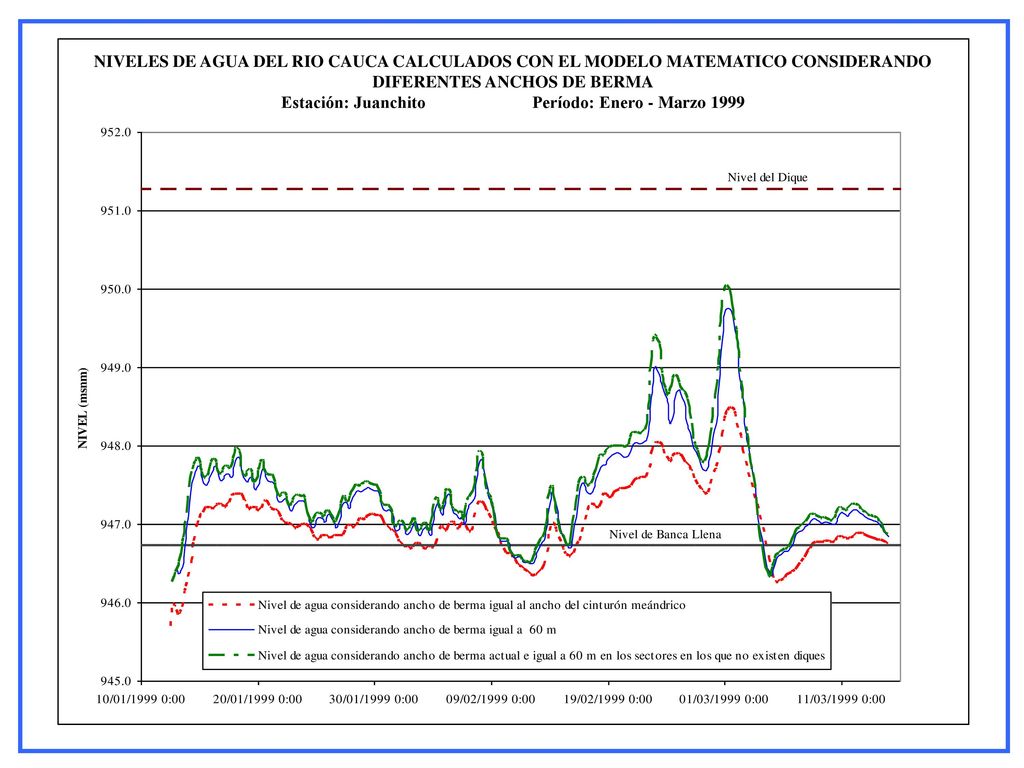

9 Estación: Juanchito Período: Enero - Marzo 1999
NIVELES DE AGUA DEL RIO CAUCA CALCULADOS CON EL MODELO MATEMATICO CONSIDERANDO DIFERENTES ANCHOS DE BERMA Estación: Juanchito Período: Enero - Marzo 1999

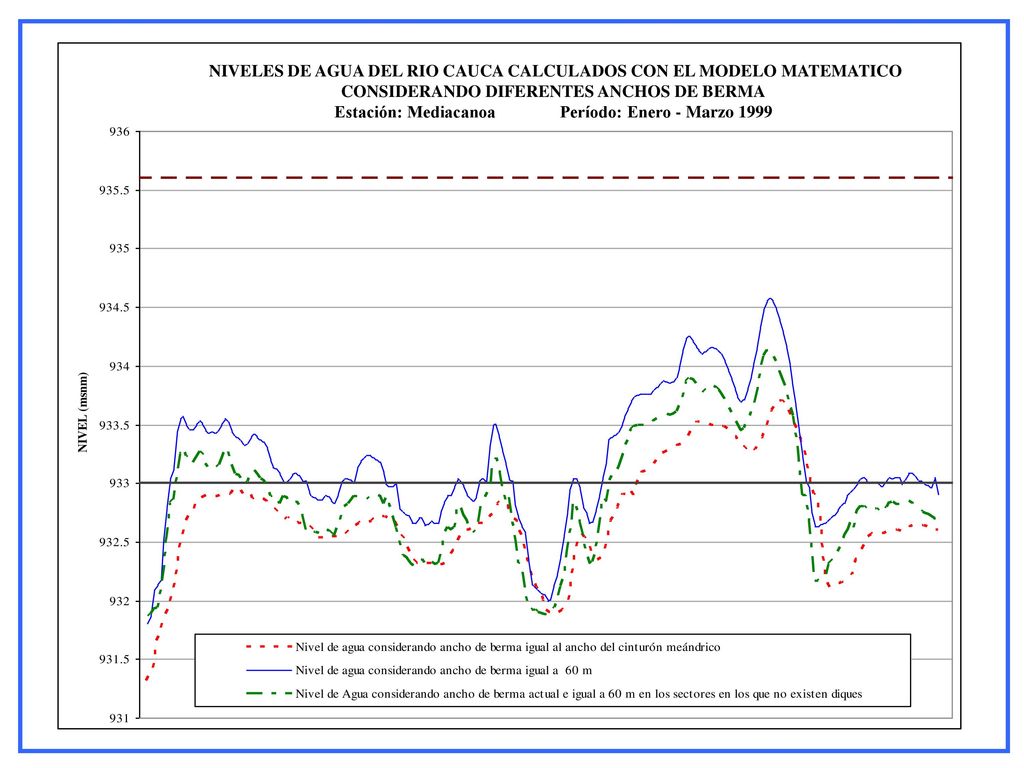

10 Estación: Mediacanoa Período: Enero - Marzo 1999
NIVELES DE AGUA DEL RIO CAUCA CALCULADOS CON EL MODELO MATEMATICO CONSIDERANDO DIFERENTES ANCHOS DE BERMA Estación: Mediacanoa Período: Enero - Marzo 1999

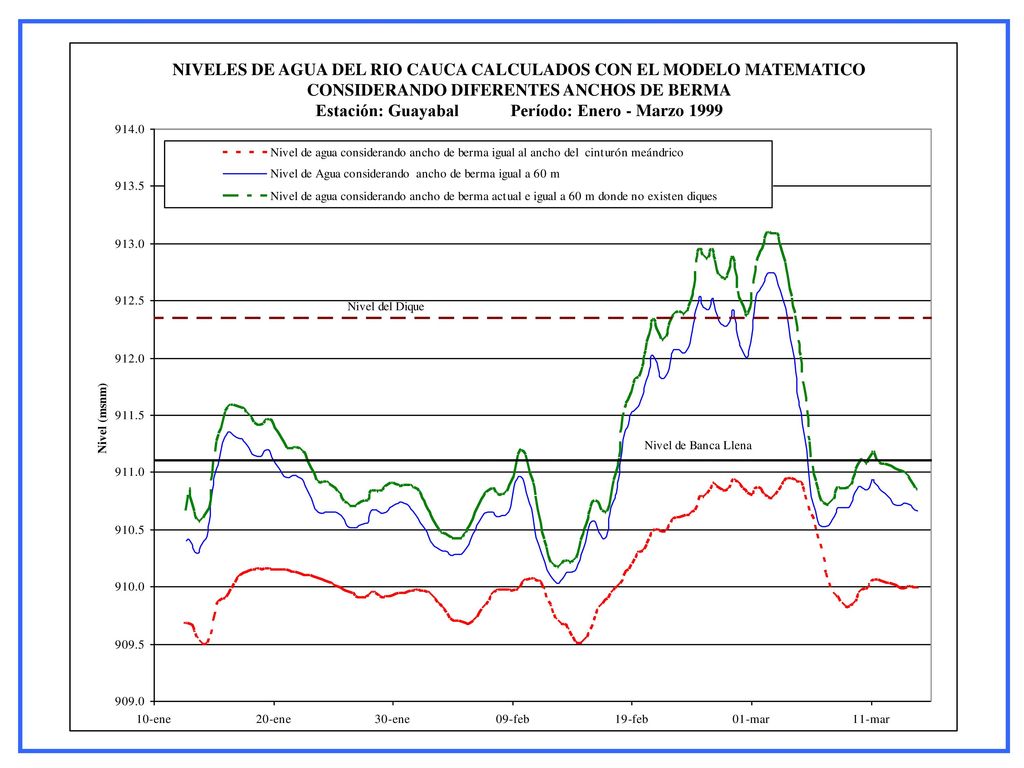

11 Estación: Guayabal Período: Enero - Marzo 1999
NIVELES DE AGUA DEL RIO CAUCA CALCULADOS CON EL MODELO MATEMATICO CONSIDERANDO DIFERENTES ANCHOS DE BERMA Estación: Guayabal Período: Enero - Marzo 1999

12 Estación: La Victoria Período: Enero - Marzo 1999
NIVELES DE AGUA DEL RIO CAUCA CALCULADOS CON EL MODELO MATEMATICO CONSIDERANDO DIFERENTES ANCHOS DE BERMA Estación: La Victoria Período: Enero - Marzo 1999

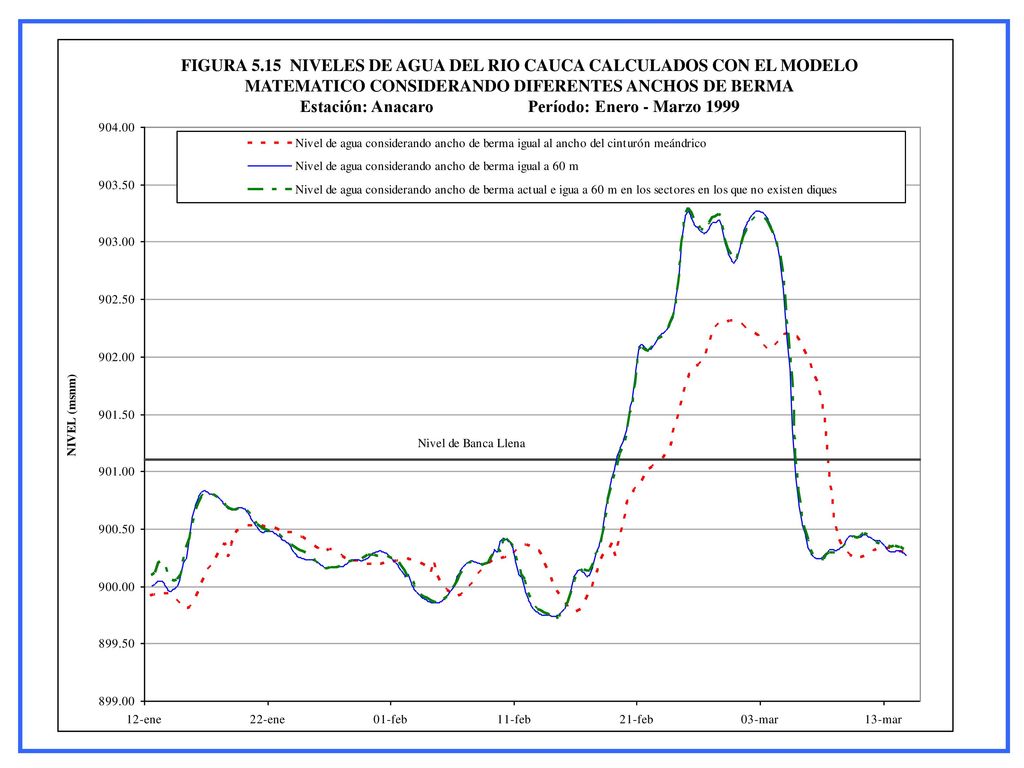

13 Estación: Anacaro Período: Enero - Marzo 1999
FIGURA NIVELES DE AGUA DEL RIO CAUCA CALCULADOS CON EL MODELO MATEMATICO CONSIDERANDO DIFERENTES ANCHOS DE BERMA Estación: Anacaro Período: Enero - Marzo 1999

14 PROPUESTA: DOBLE DIQUE
DIQUE DE “VERANO” PARA CRECIENTES CON Tr 10 AÑOS LOCALIZADO A 60 M DEL BORDE DEL RÍO DIQUE DE “INVIERNO” PARA CRECIENTES CON Tr 100 AÑOS LOCALIZADO EN EL CINTURON MEANDRICO ZONA ENTRE DIQUES PODRIA SER UTILIZADA “A RIESGO” Y ACTUARÍA COMO LAGUNA DE LAMINACIÓN DURANTE LAS CRECIENTES CON Tr MAYORES A 10 AÑOS
