1 Criptografía y Seguridad de Datos Protección de redes: Cortafuegos
Carlos Figueira. Universidad Simón Bolívar Basado en láminas del Profesor Henric Johnson ( Carlos Figueira

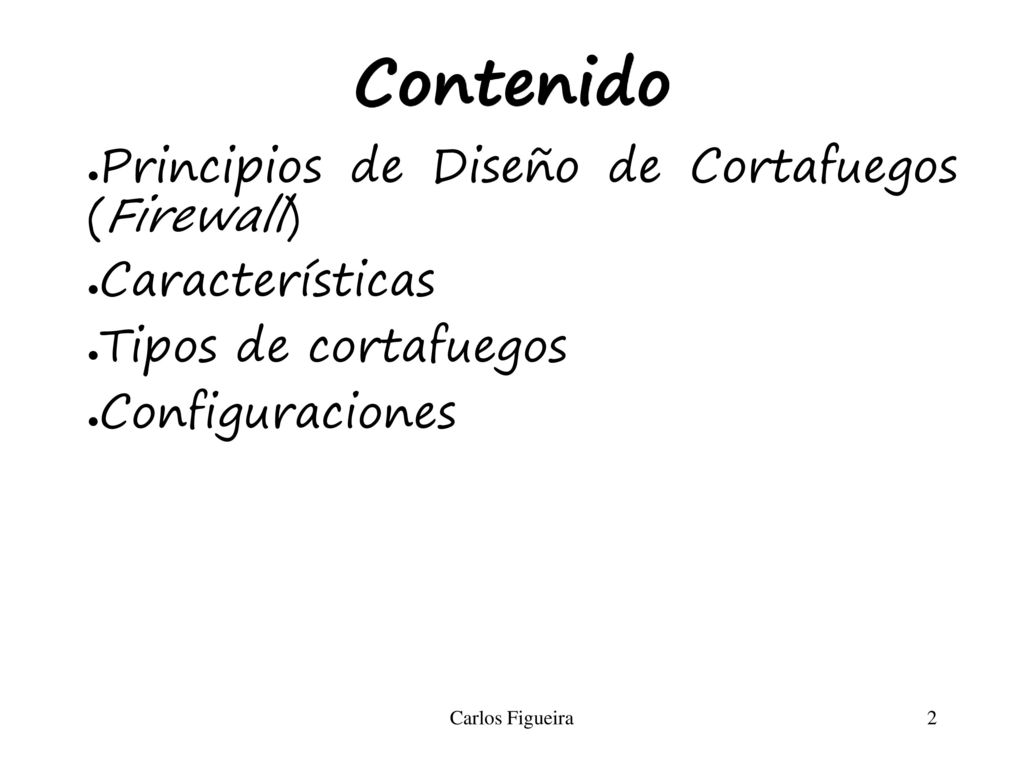

2 Contenido Principios de Diseño de Cortafuegos (Firewall)
Características Tipos de cortafuegos Configuraciones Carlos Figueira

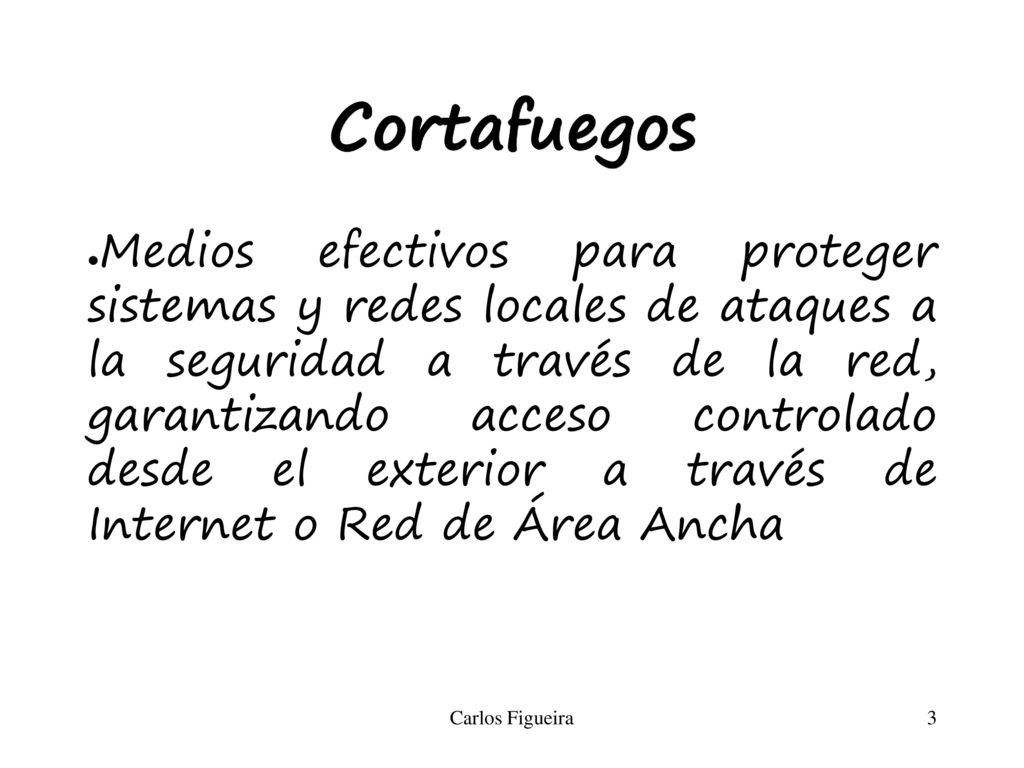

3 Cortafuegos Medios efectivos para proteger sistemas y redes locales de ataques a la seguridad a través de la red, garantizando acceso controlado desde el exterior a través de Internet o Red de Área Ancha Carlos Figueira

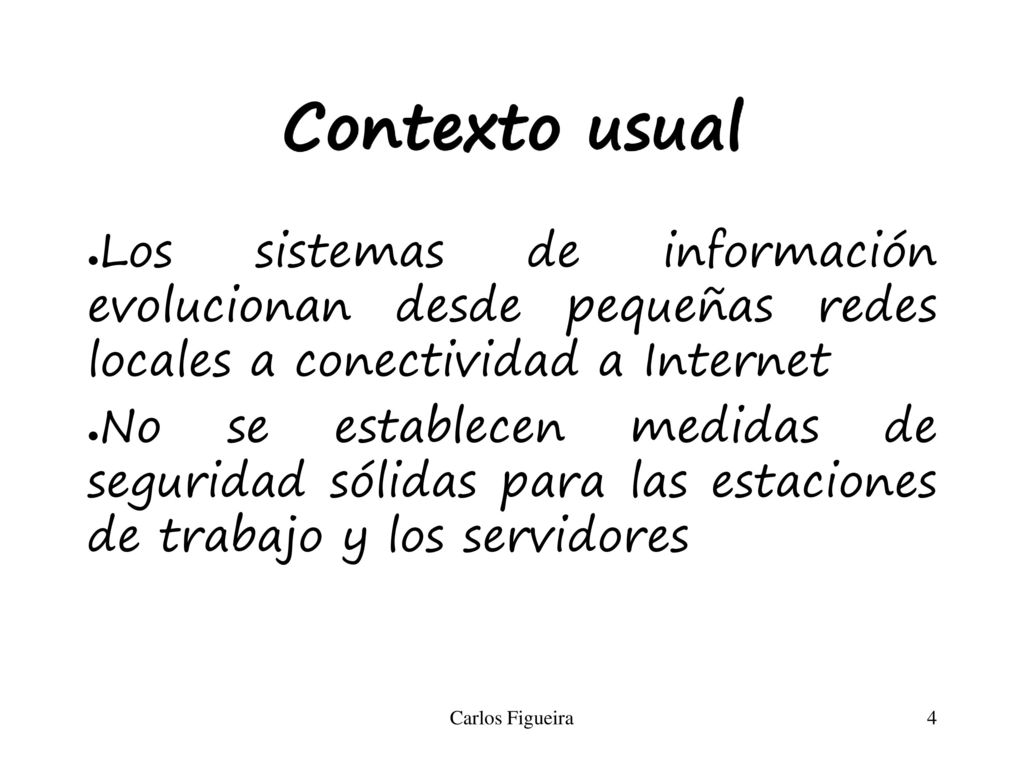

4 Contexto usual Los sistemas de información evolucionan desde pequeñas redes locales a conectividad a Internet No se establecen medidas de seguridad sólidas para las estaciones de trabajo y los servidores Carlos Figueira

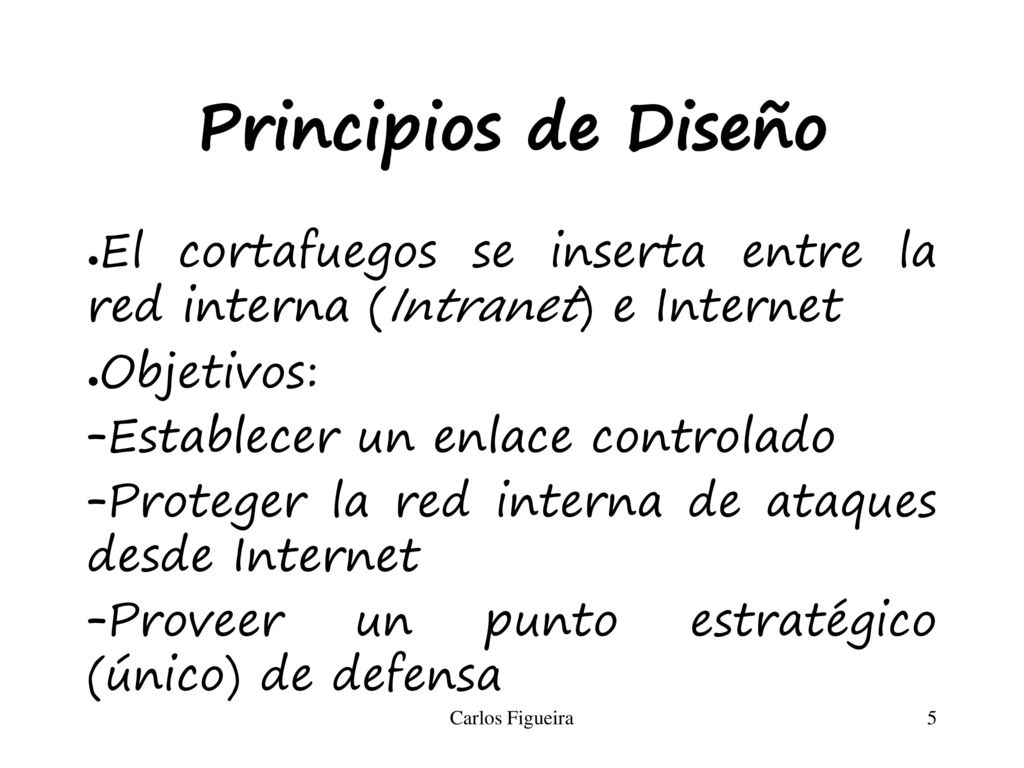

5 Principios de Diseño El cortafuegos se inserta entre la red interna (Intranet) e Internet Objetivos: Establecer un enlace controlado Proteger la red interna de ataques desde Internet Proveer un punto estratégico (único) de defensa Carlos Figueira

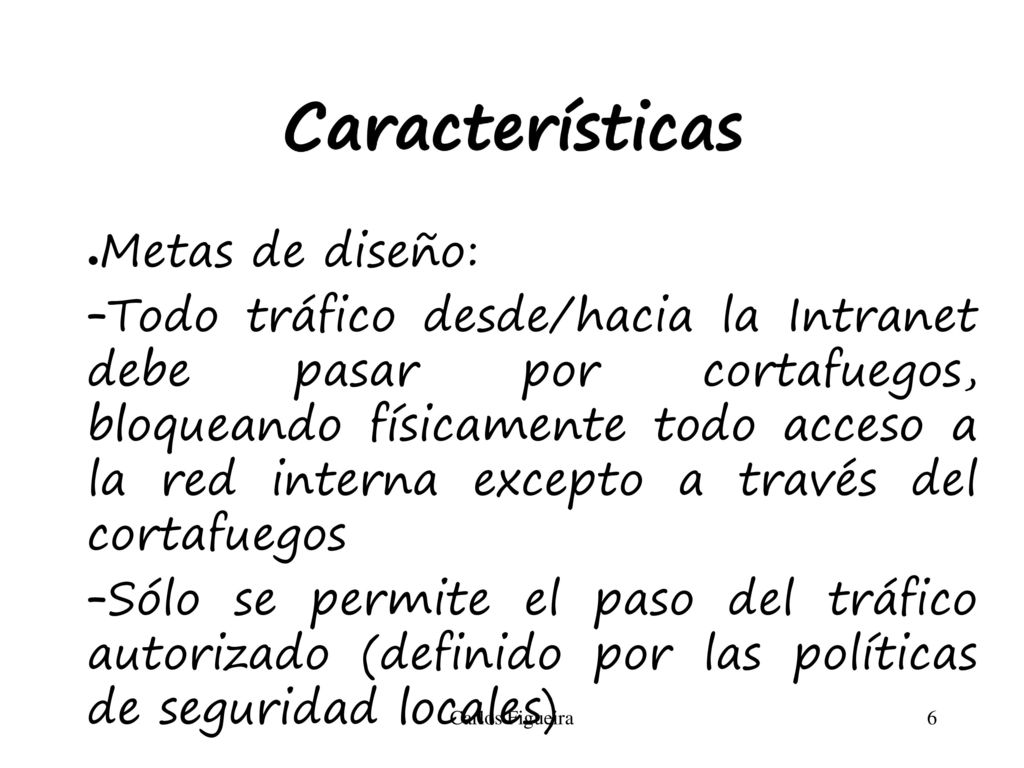

6 Características Metas de diseño:
Todo tráfico desde/hacia la Intranet debe pasar por cortafuegos, bloqueando físicamente todo acceso a la red interna excepto a través del cortafuegos Sólo se permite el paso del tráfico autorizado (definido por las políticas de seguridad locales) Carlos Figueira

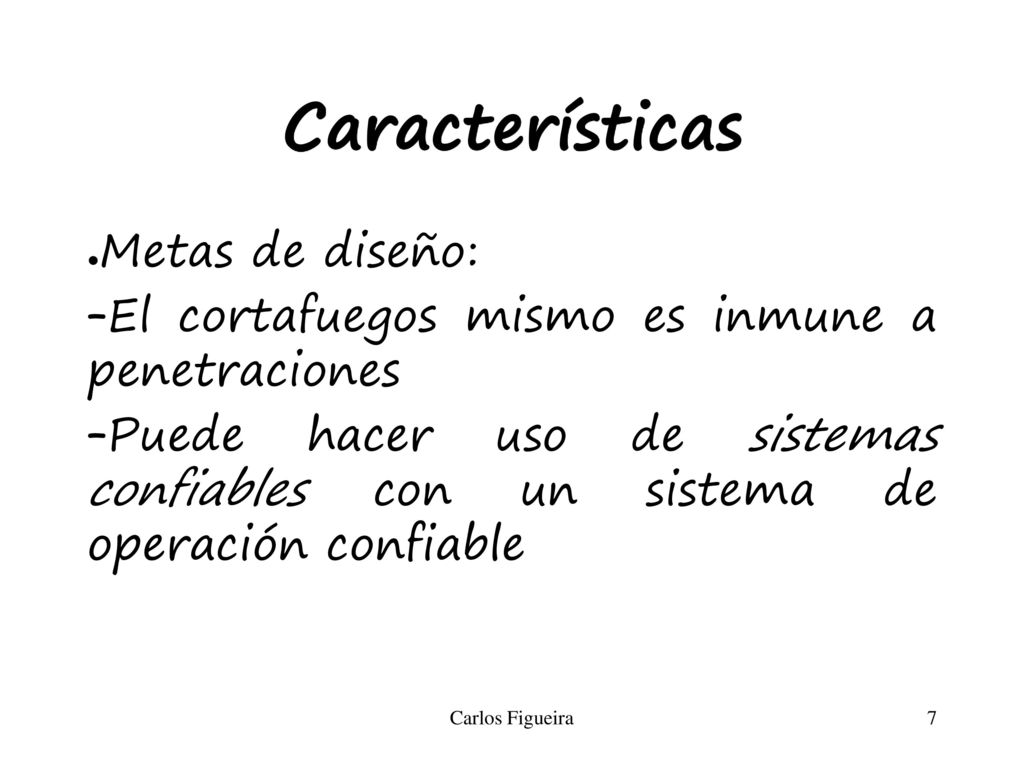

7 Características Metas de diseño:
El cortafuegos mismo es inmune a penetraciones Puede hacer uso de sistemas confiables con un sistema de operación confiable Carlos Figueira

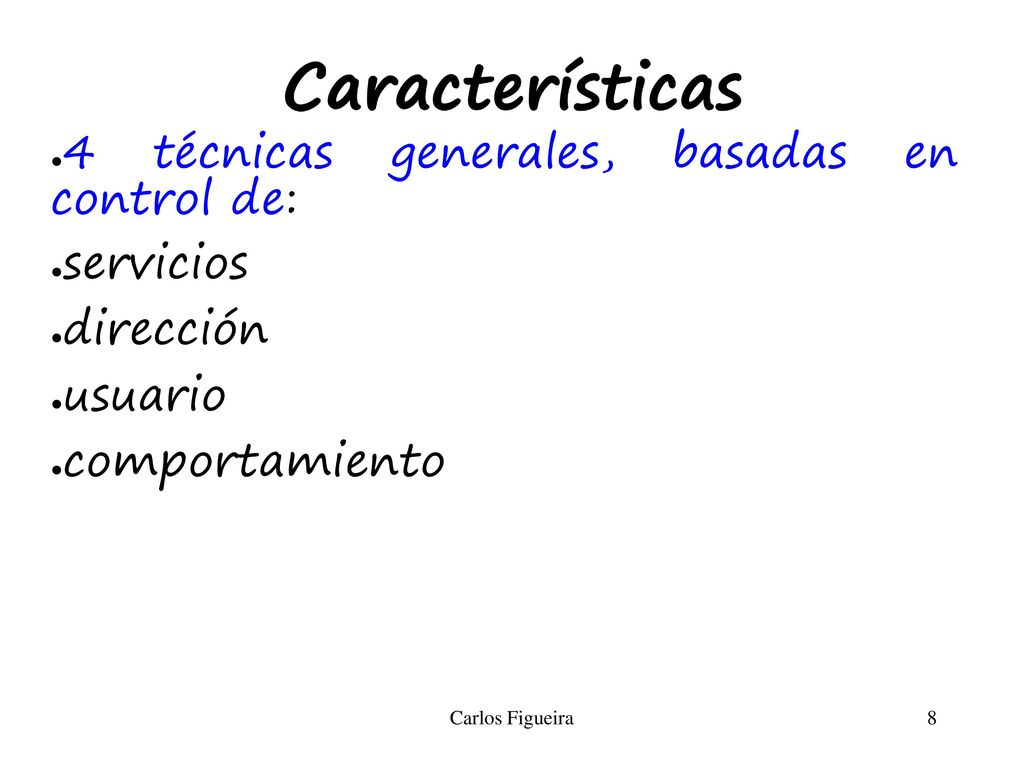

8 Características 4 técnicas generales, basadas en control de: servicios
dirección usuario comportamiento Carlos Figueira

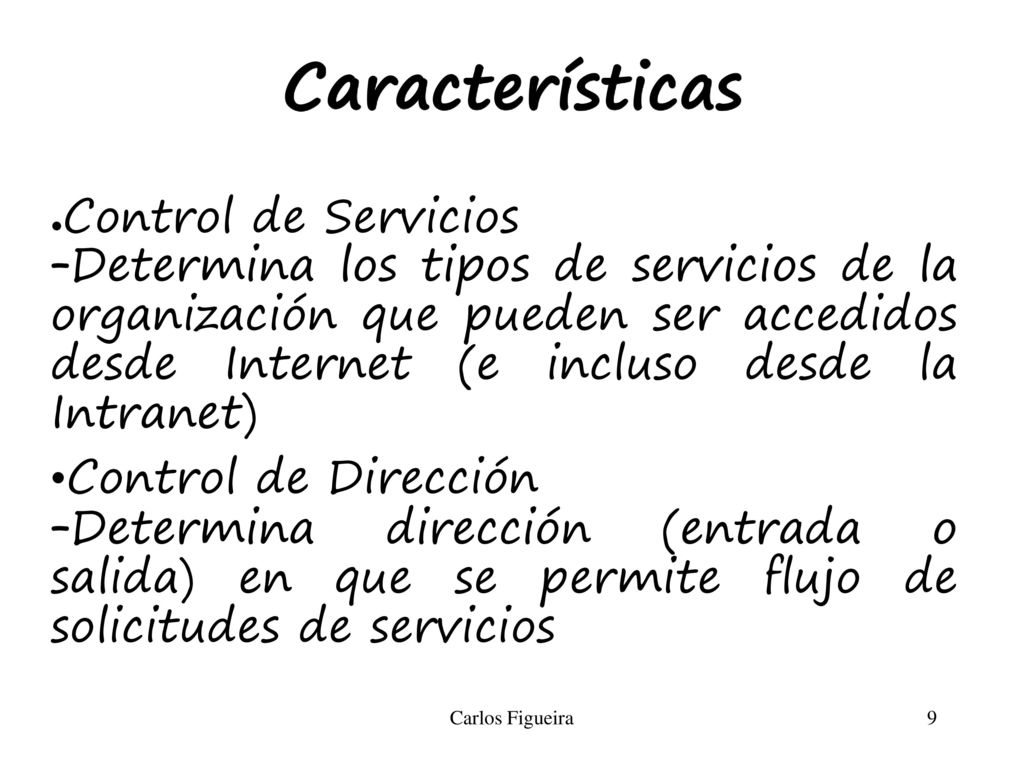

9 Características Control de Servicios
Determina los tipos de servicios de la organización que pueden ser accedidos desde Internet (e incluso desde la Intranet) Control de Dirección Determina dirección (entrada o salida) en que se permite flujo de solicitudes de servicios Carlos Figueira

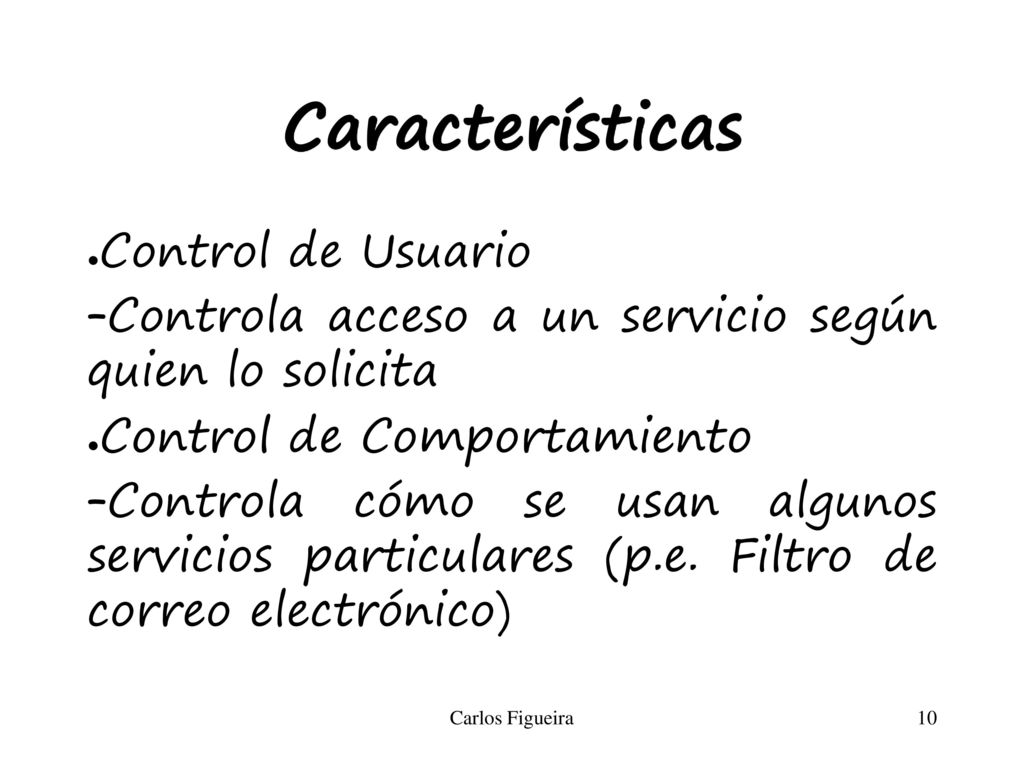

10 Características Control de Usuario
Controla acceso a un servicio según quien lo solicita Control de Comportamiento Controla cómo se usan algunos servicios particulares (p.e. Filtro de correo electrónico) Carlos Figueira

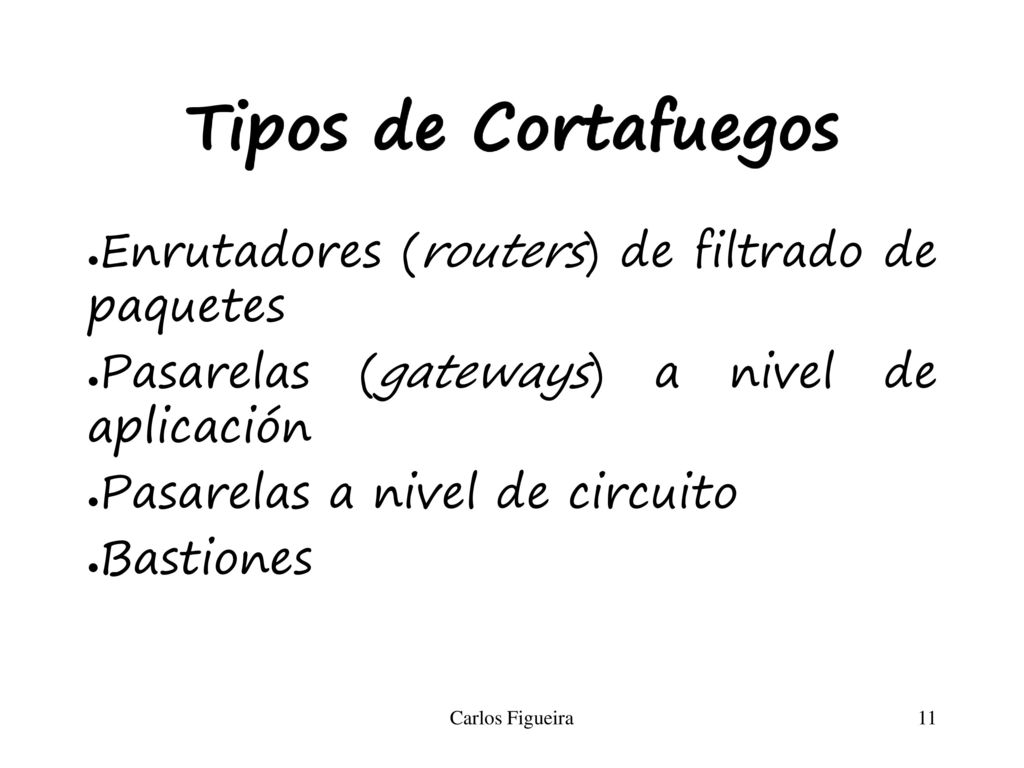

11 Tipos de Cortafuegos Enrutadores (routers) de filtrado de paquetes
Pasarelas (gateways) a nivel de aplicación Pasarelas a nivel de circuito Bastiones Carlos Figueira

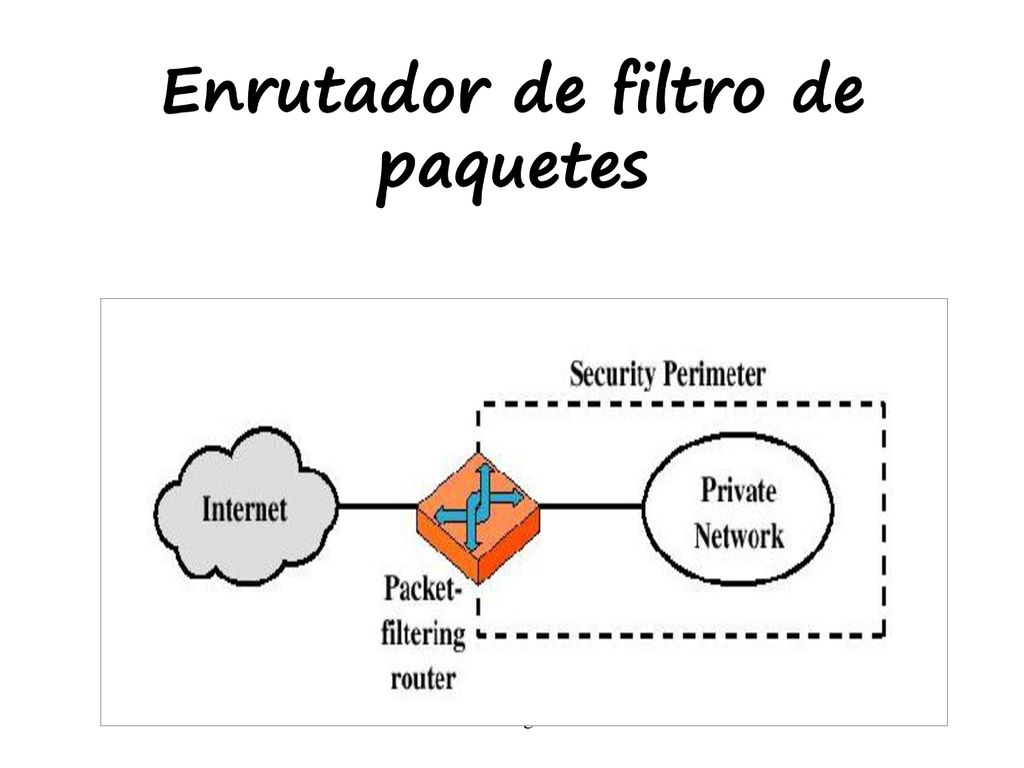

12 Enrutador de filtro de paquetes
Carlos Figueira

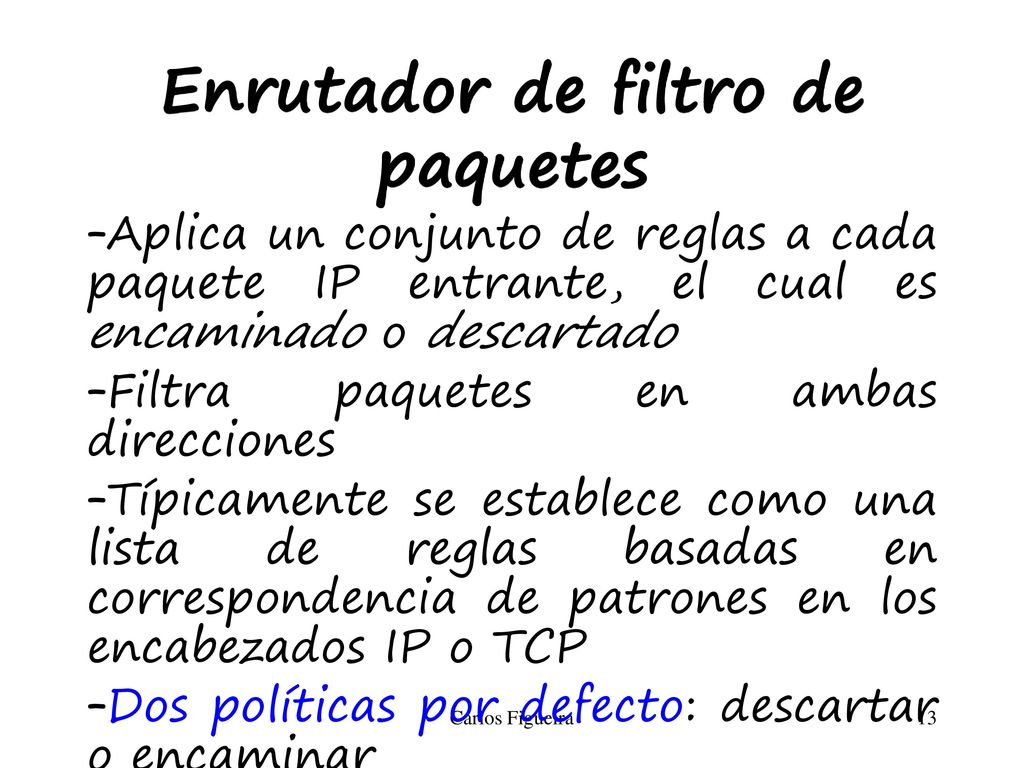

13 Enrutador de filtro de paquetes
Aplica un conjunto de reglas a cada paquete IP entrante, el cual es encaminado o descartado Filtra paquetes en ambas direcciones Típicamente se establece como una lista de reglas basadas en correspondencia de patrones en los encabezados IP o TCP Dos políticas por defecto: descartar o encaminar Carlos Figueira

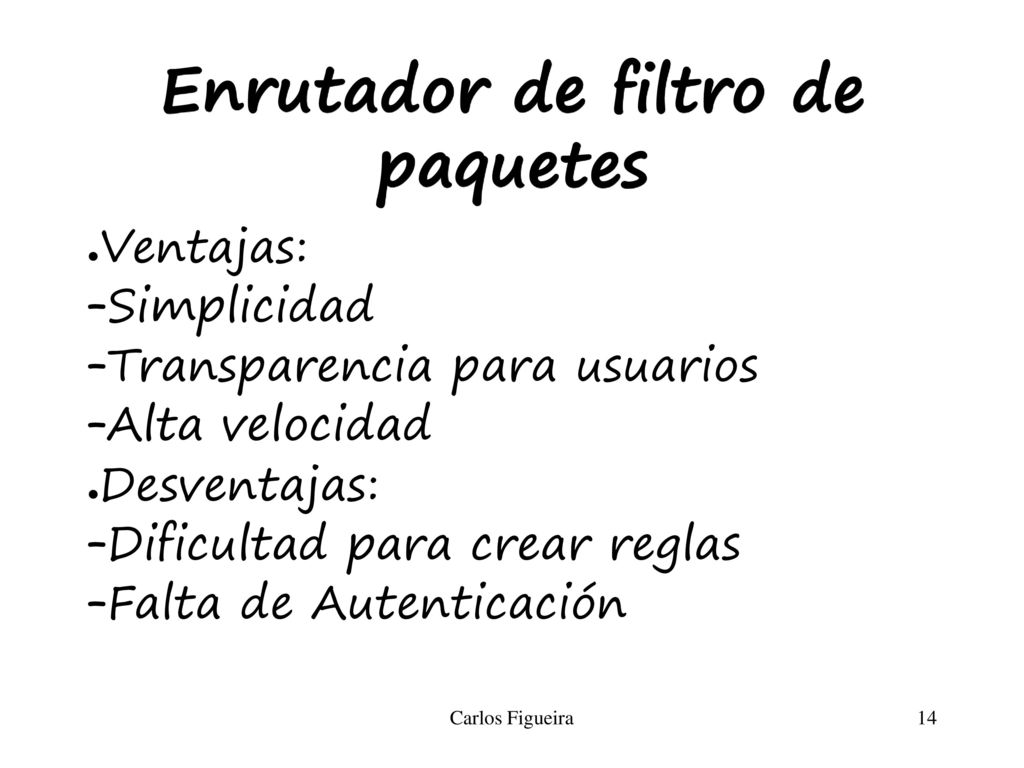

14 Enrutador de filtro de paquetes
Ventajas: Simplicidad Transparencia para usuarios Alta velocidad Desventajas: Dificultad para crear reglas Falta de Autenticación Carlos Figueira

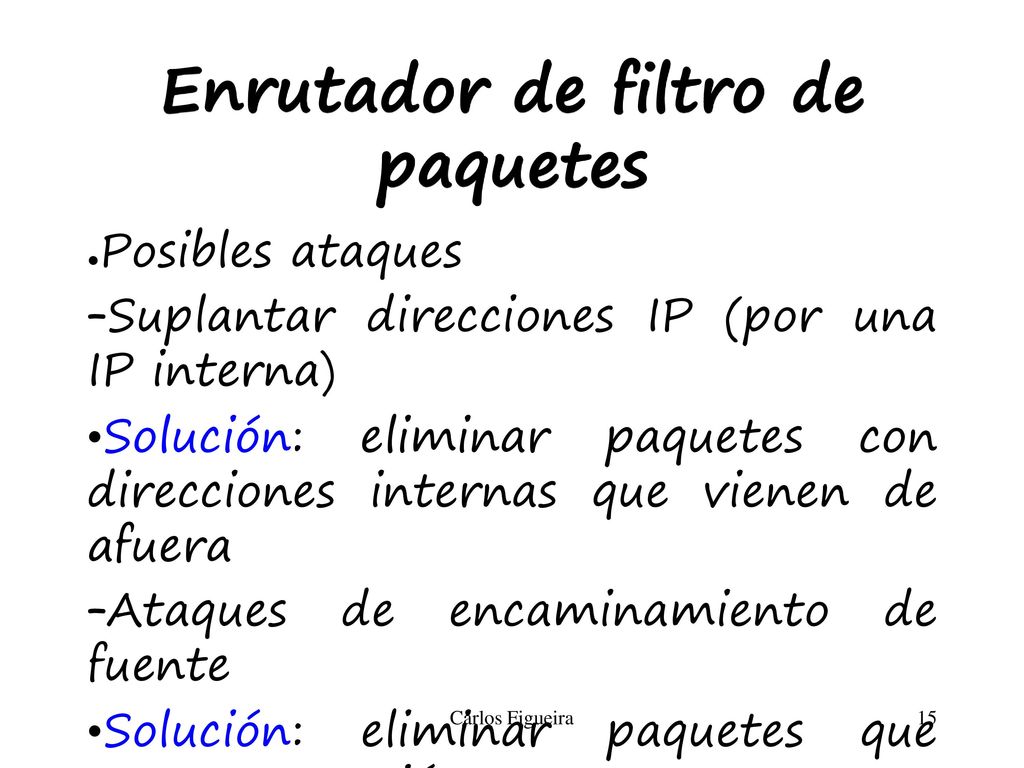

15 Enrutador de filtro de paquetes
Posibles ataques Suplantar direcciones IP (por una IP interna) Solución: eliminar paquetes con direcciones internas que vienen de afuera Ataques de encaminamiento de fuente Solución: eliminar paquetes que usan esta opción Carlos Figueira

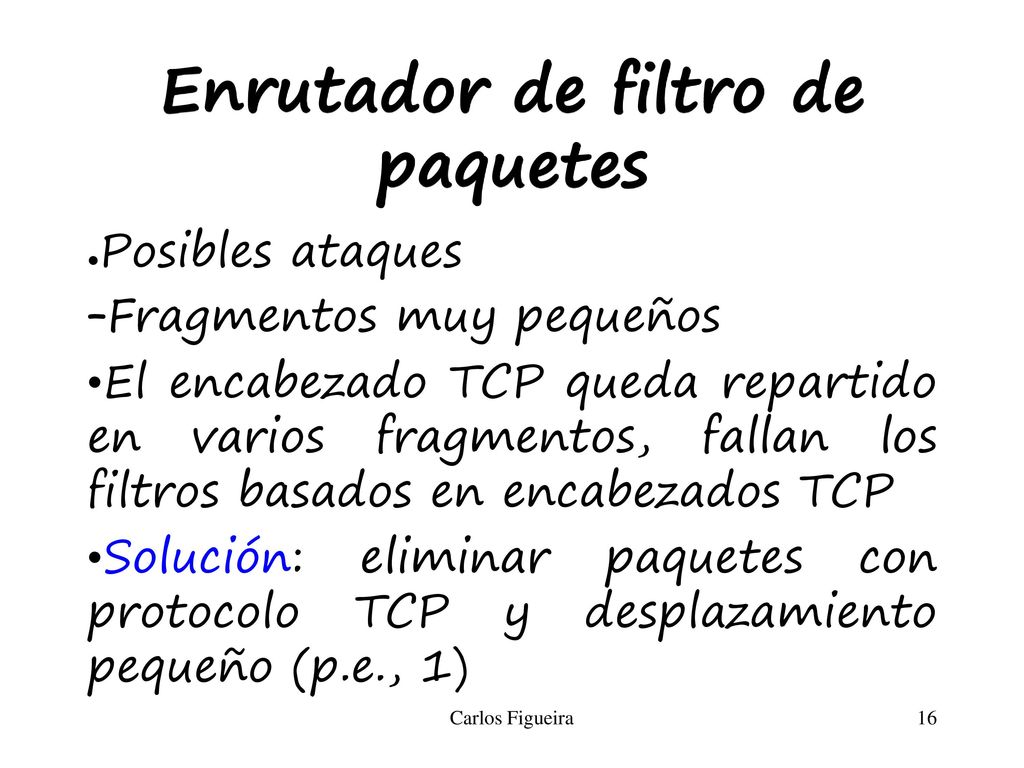

16 Enrutador de filtro de paquetes
Posibles ataques Fragmentos muy pequeños El encabezado TCP queda repartido en varios fragmentos, fallan los filtros basados en encabezados TCP Solución: eliminar paquetes con protocolo TCP y desplazamiento pequeño (p.e., 1) Carlos Figueira

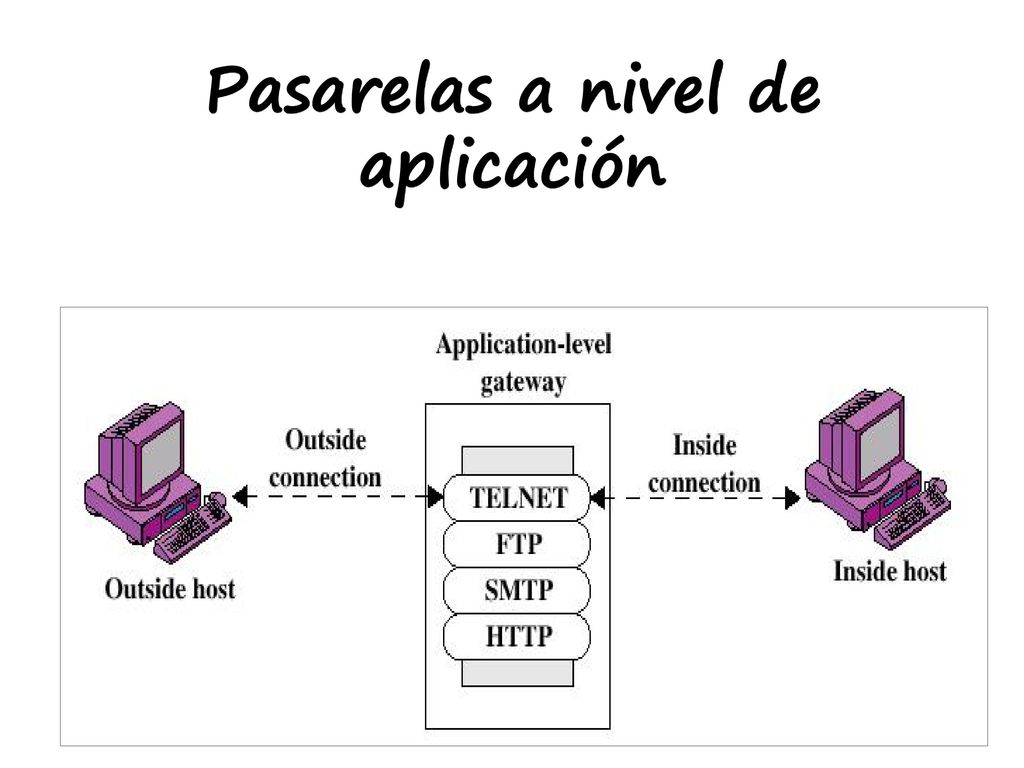

17 Pasarelas a nivel de aplicación
Carlos Figueira

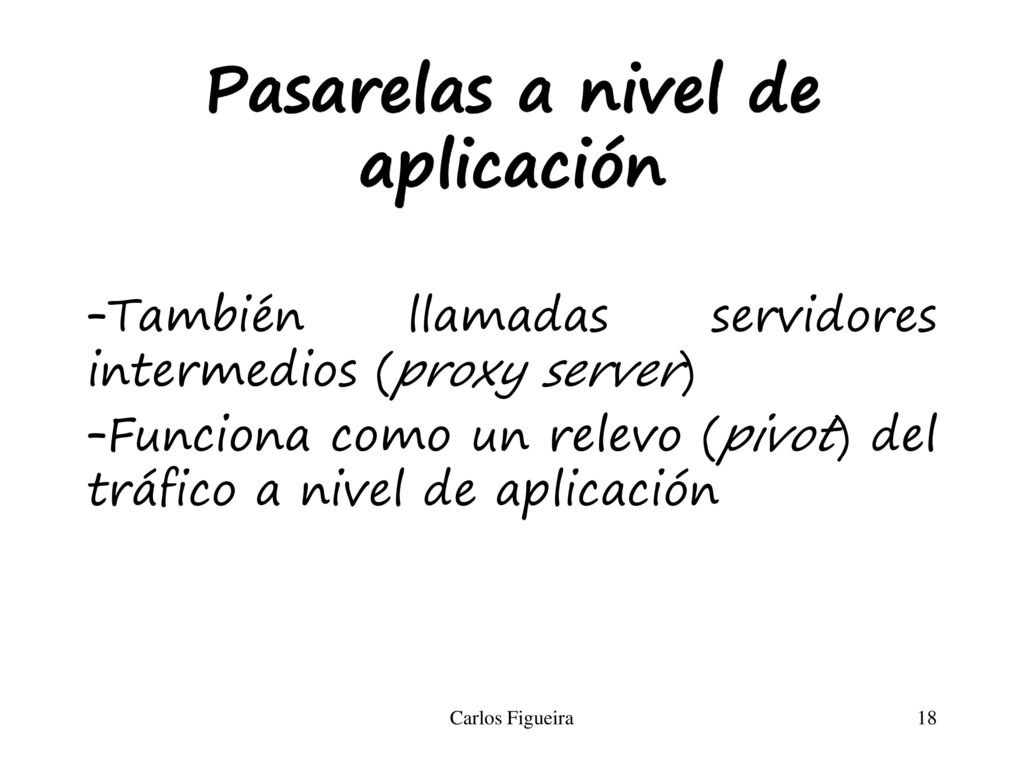

18 Pasarelas a nivel de aplicación
También llamadas servidores intermedios (proxy server) Funciona como un relevo (pivot) del tráfico a nivel de aplicación Carlos Figueira

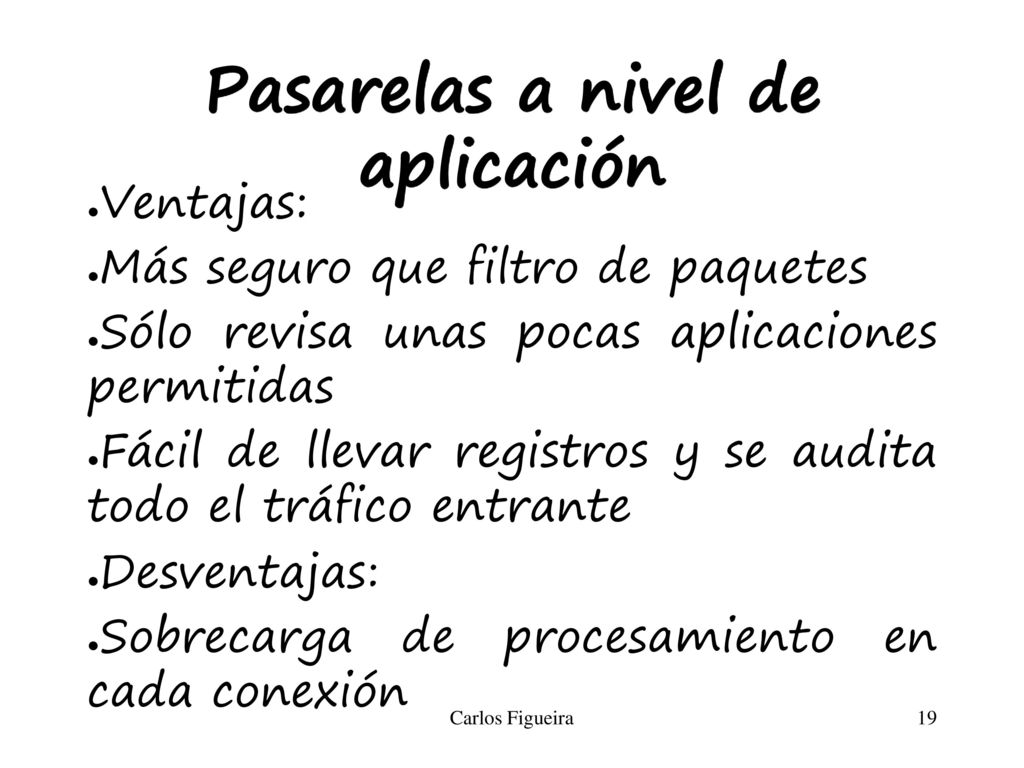

19 Pasarelas a nivel de aplicación
Ventajas: Más seguro que filtro de paquetes Sólo revisa unas pocas aplicaciones permitidas Fácil de llevar registros y se audita todo el tráfico entrante Desventajas: Sobrecarga de procesamiento en cada conexión Carlos Figueira

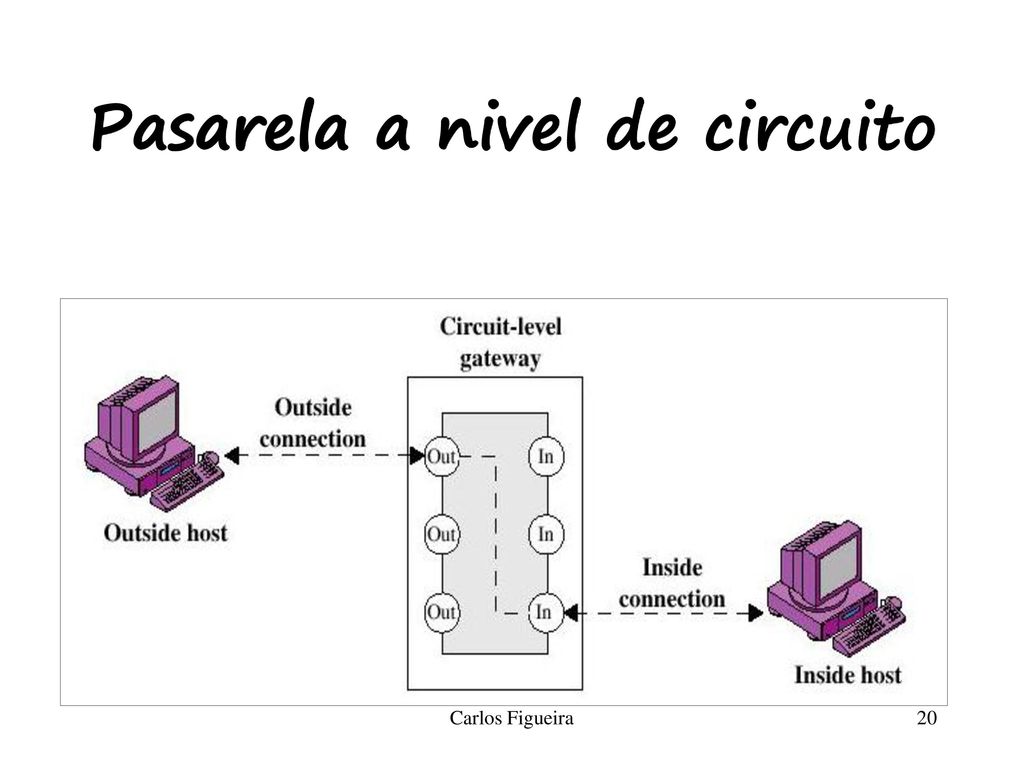

20 Pasarela a nivel de circuito
Carlos Figueira

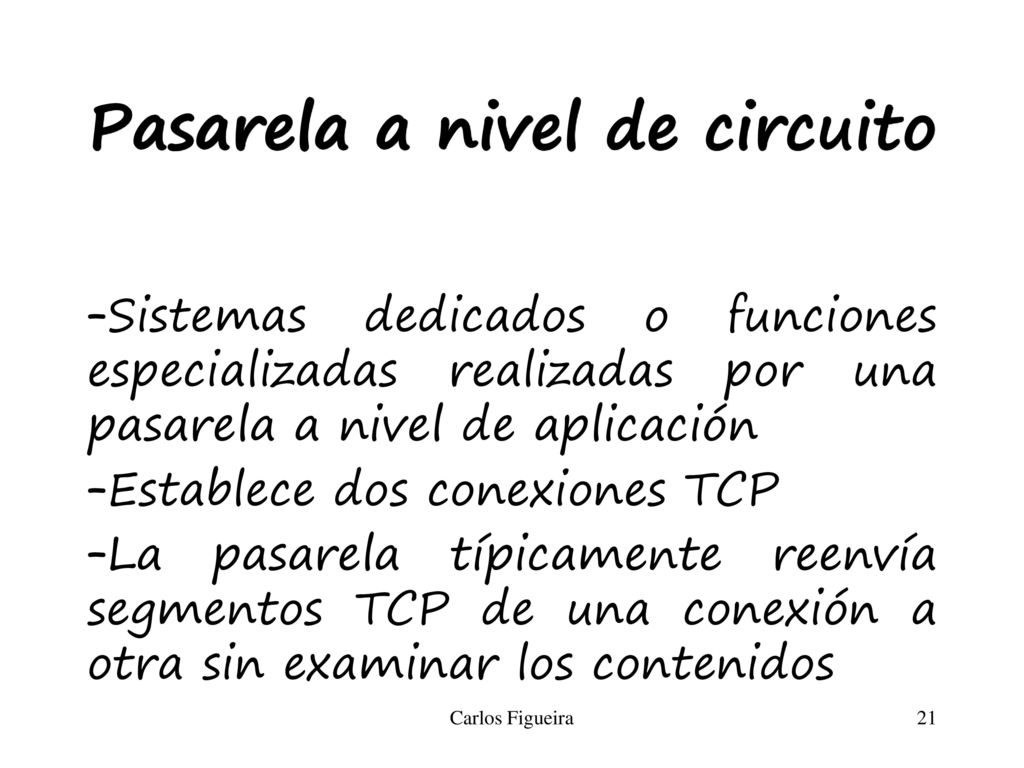

21 Pasarela a nivel de circuito
Sistemas dedicados o funciones especializadas realizadas por una pasarela a nivel de aplicación Establece dos conexiones TCP La pasarela típicamente reenvía segmentos TCP de una conexión a otra sin examinar los contenidos Carlos Figueira

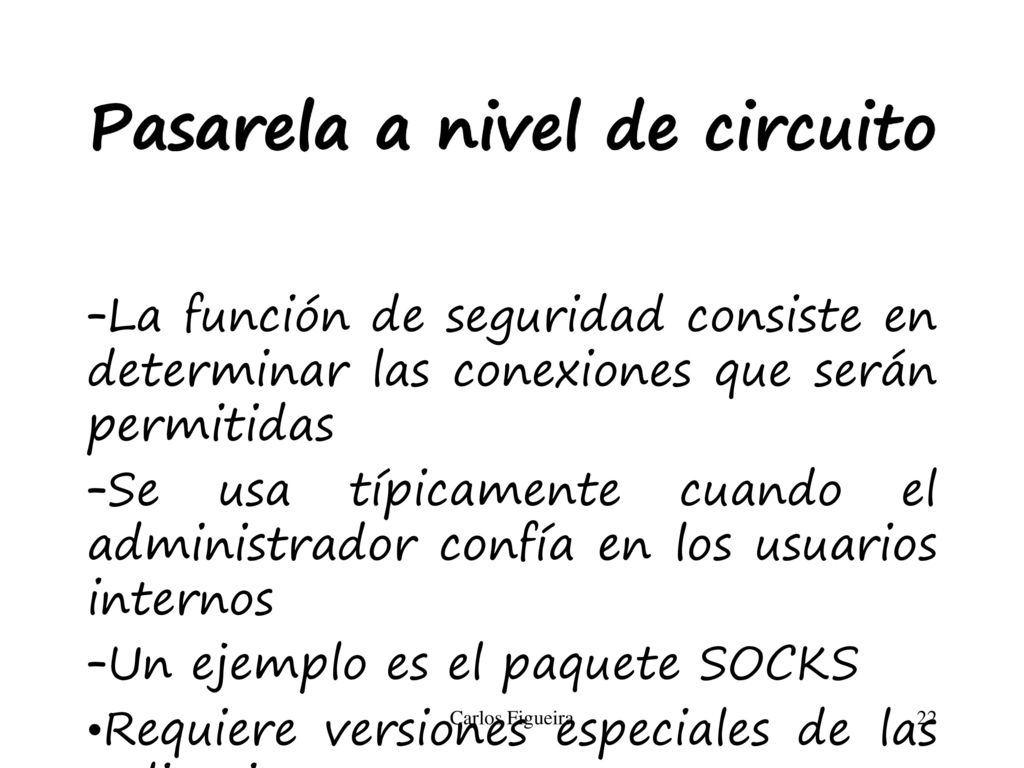

22 Pasarela a nivel de circuito
La función de seguridad consiste en determinar las conexiones que serán permitidas Se usa típicamente cuando el administrador confía en los usuarios internos Un ejemplo es el paquete SOCKS Requiere versiones especiales de las aplicaciones Carlos Figueira

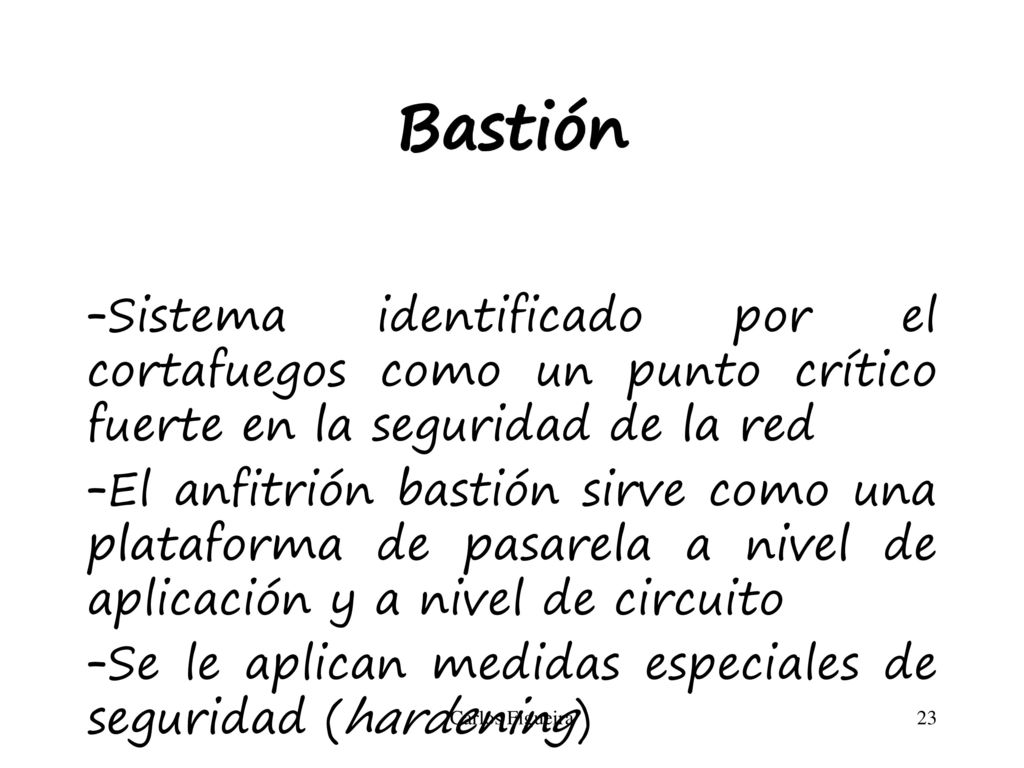

23 Bastión Sistema identificado por el cortafuegos como un punto crítico fuerte en la seguridad de la red El anfitrión bastión sirve como una plataforma de pasarela a nivel de aplicación y a nivel de circuito Se le aplican medidas especiales de seguridad (hardening) In computing, hardening is usually the process of securing a system by reducing its surface of vulnerability. A system has a larger vulnerability surface the more that it does; in principle a single-function system is more secure than a multipurpose one. Reducing available vectors of attack typically includes the removal of unnecessary software, unnecessary usernames or logins and the disabling or removal of unnecessary services. There are various methods of hardening Unix and Linux systems. This may involve, among other measures, applying a patch to the kernel such as Exec Shield or PaX; closing open network ports; and setting up intrusion-detection systems, firewalls and intrusion-prevention systems. There are also hardening scripts and tools like Bastille Linux, JASS [1] for Solaris systems and Apache/PHP Hardener [2] that can, for example, deactivate unneeded features in configuration files or perform various other protective measures. Carlos Figueira

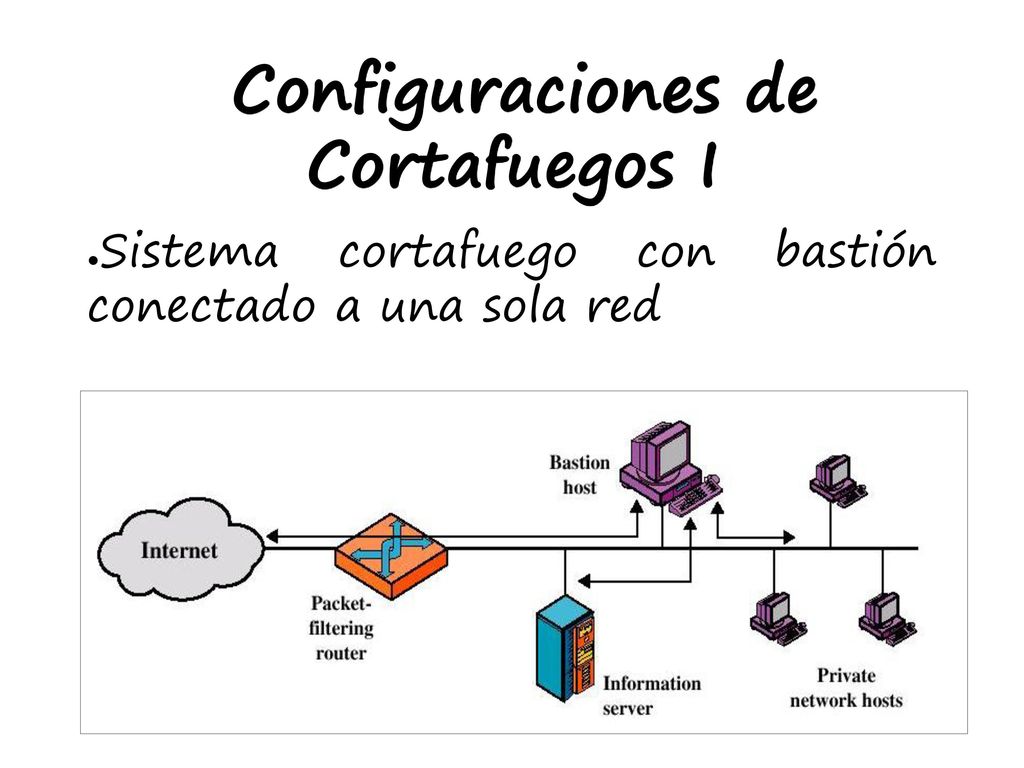

24 Configuraciones de Cortafuegos I
Sistema cortafuego con bastión conectado a una sola red Carlos Figueira

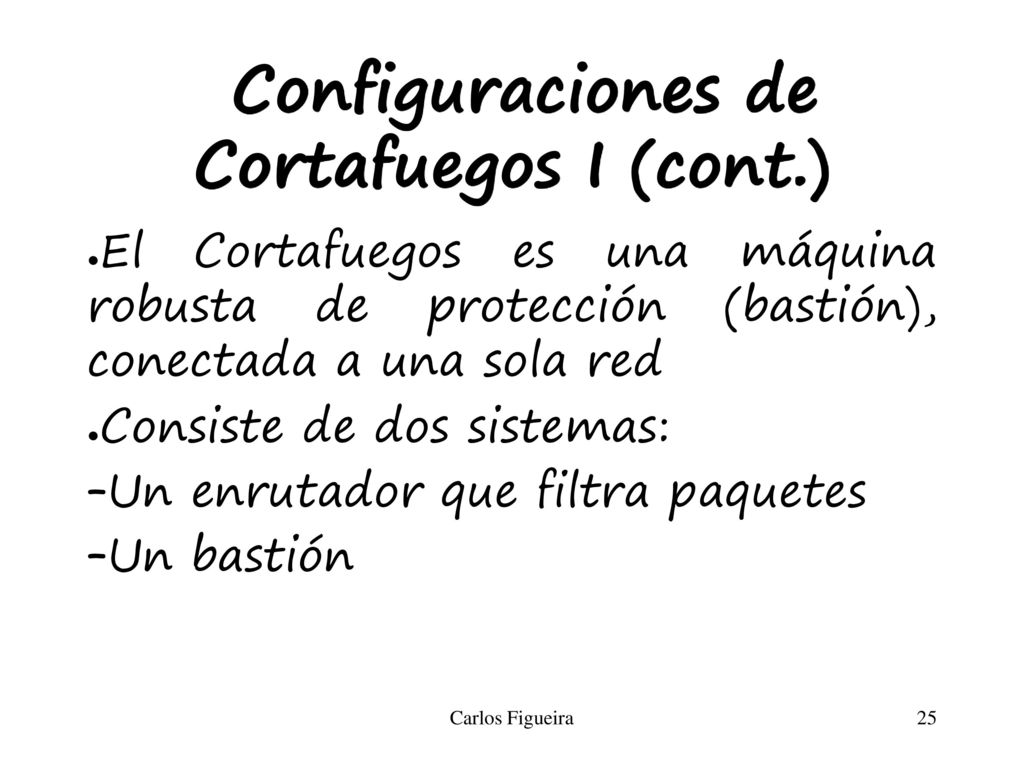

25 Configuraciones de Cortafuegos I (cont.)
El Cortafuegos es una máquina robusta de protección (bastión), conectada a una sola red Consiste de dos sistemas: Un enrutador que filtra paquetes Un bastión Carlos Figueira

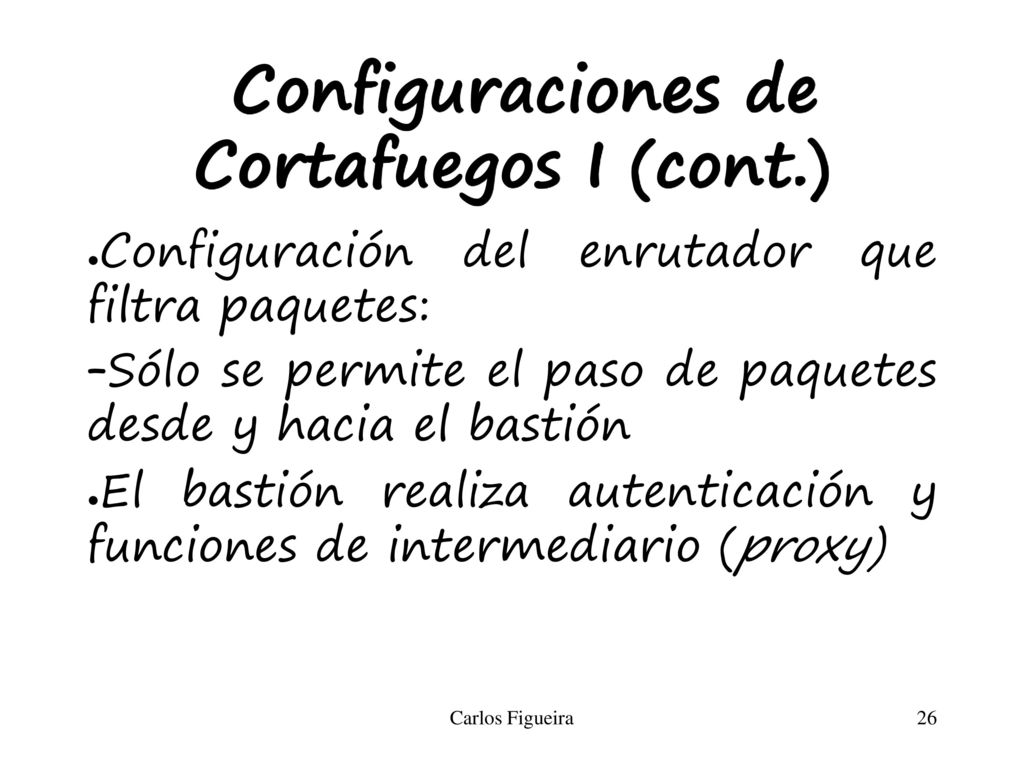

26 Configuraciones de Cortafuegos I (cont.)
Configuración del enrutador que filtra paquetes: Sólo se permite el paso de paquetes desde y hacia el bastión El bastión realiza autenticación y funciones de intermediario (proxy) Carlos Figueira

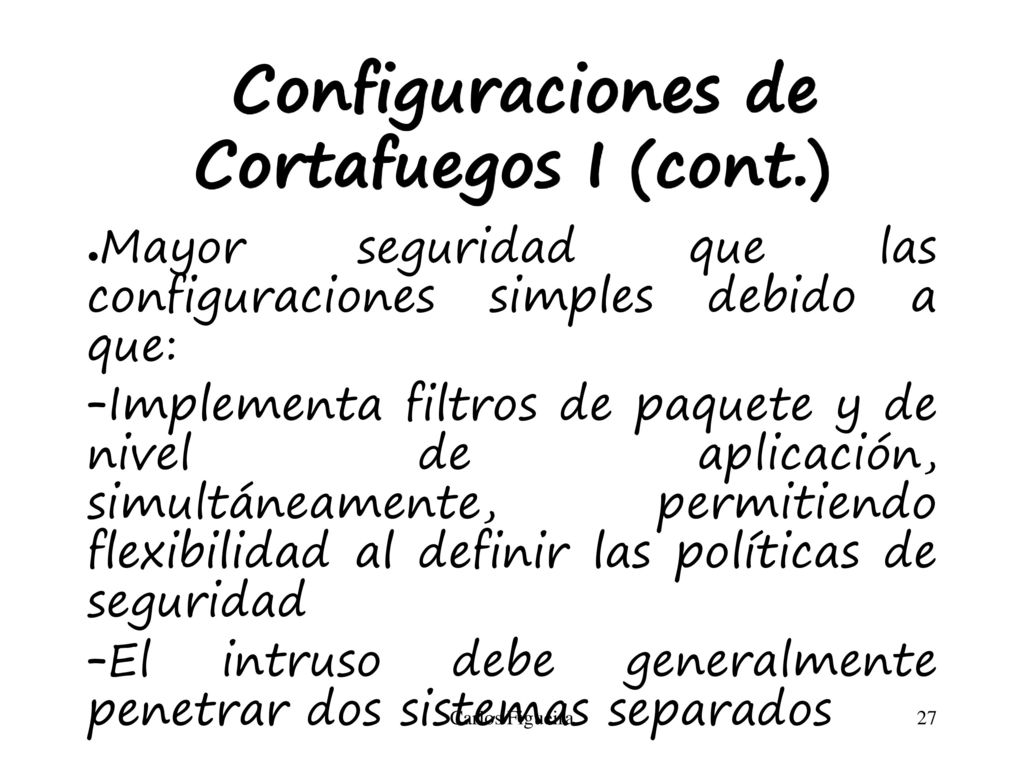

27 Configuraciones de Cortafuegos I (cont.)
Mayor seguridad que las configuraciones simples debido a que: Implementa filtros de paquete y de nivel de aplicación, simultáneamente, permitiendo flexibilidad al definir las políticas de seguridad El intruso debe generalmente penetrar dos sistemas separados Carlos Figueira

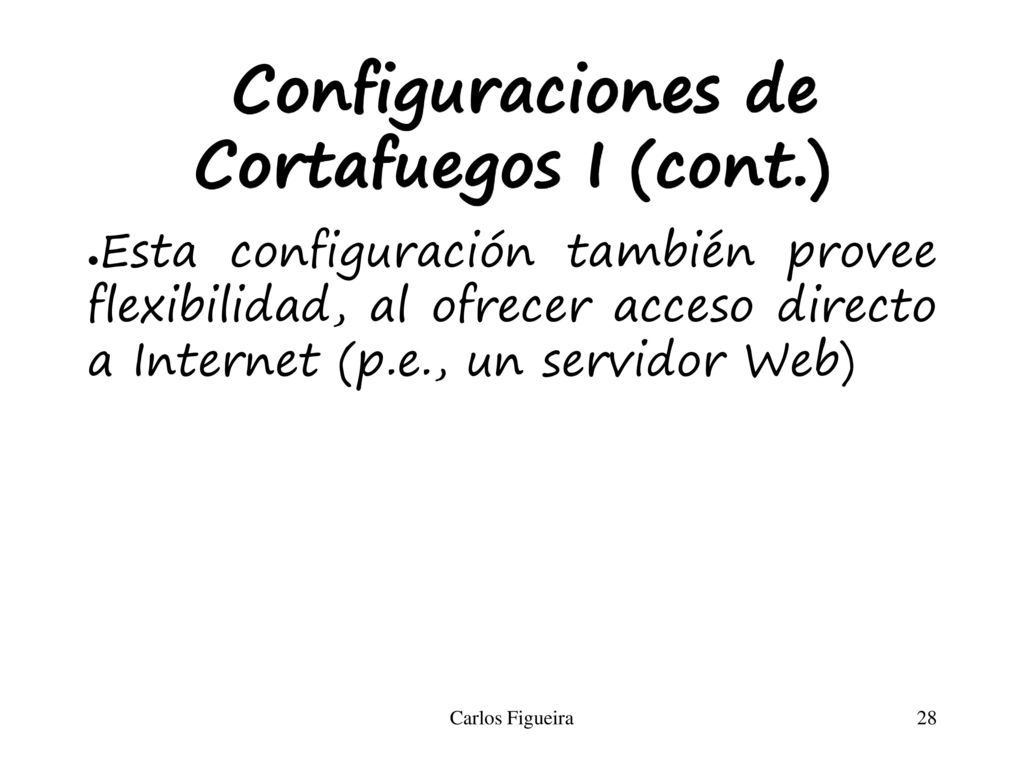

28 Configuraciones de Cortafuegos I (cont.)
Esta configuración también provee flexibilidad, al ofrecer acceso directo a Internet (p.e., un servidor Web) Carlos Figueira

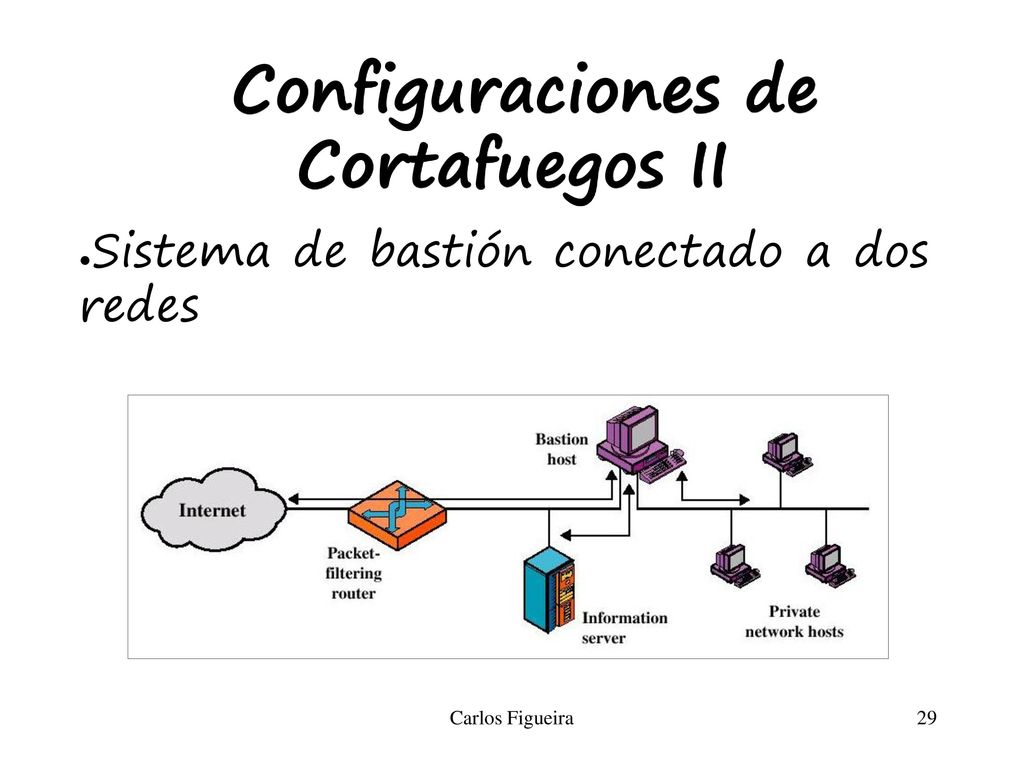

29 Configuraciones de Cortafuegos II
Sistema de bastión conectado a dos redes Carlos Figueira

30 Configuraciones de Cortafuegos II (cont.)
El enrutador que filtra paquetes no compromete a la red El tráfico entre Internet y las máquinas de la red privada tiene que fluir a través del bastión Carlos Figueira

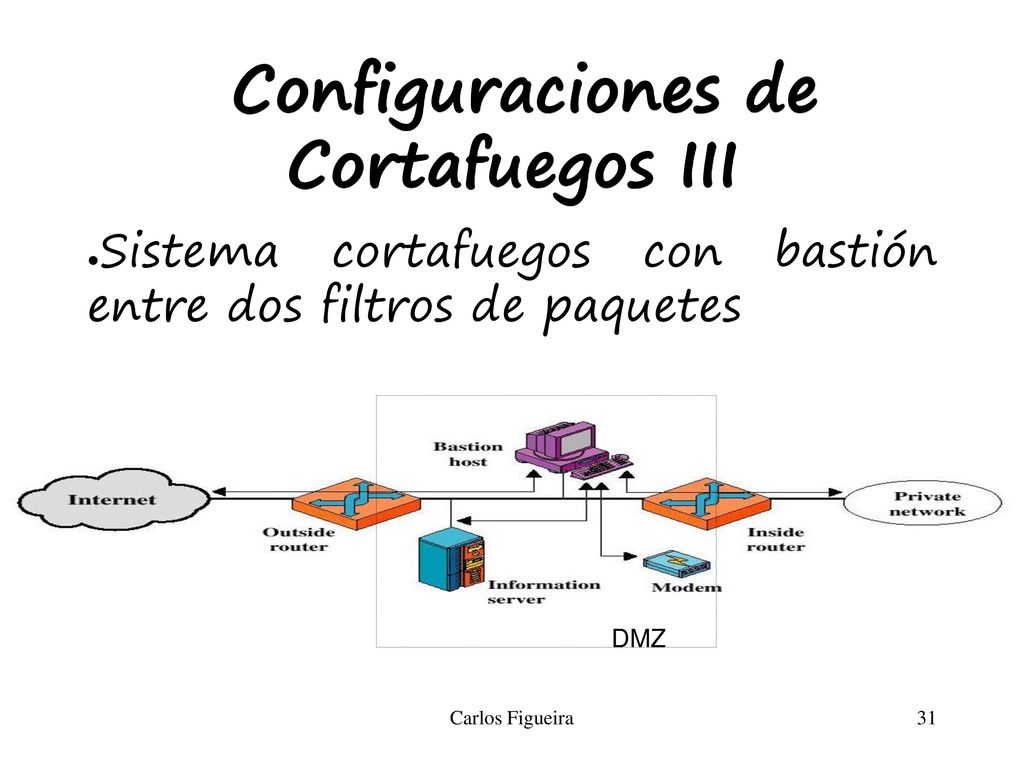

31 Configuraciones de Cortafuegos III
Sistema cortafuegos con bastión entre dos filtros de paquetes DMZ Carlos Figueira

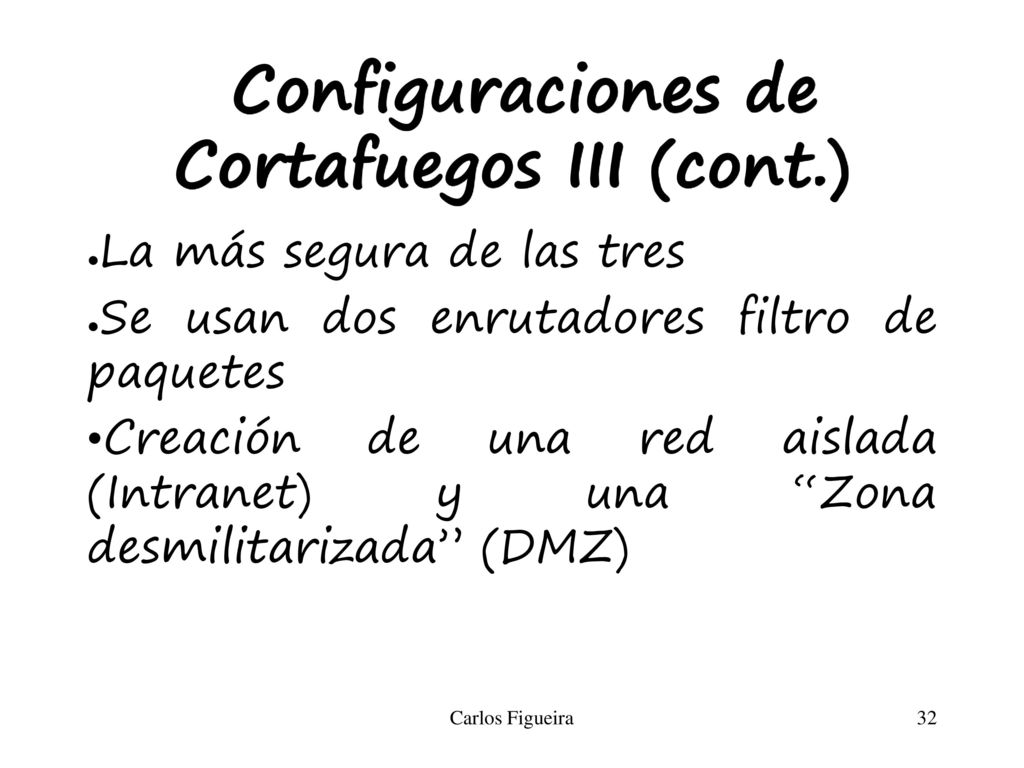

32 Configuraciones de Cortafuegos III (cont.)
La más segura de las tres Se usan dos enrutadores filtro de paquetes Creación de una red aislada (Intranet) y una “Zona desmilitarizada” (DMZ) Carlos Figueira

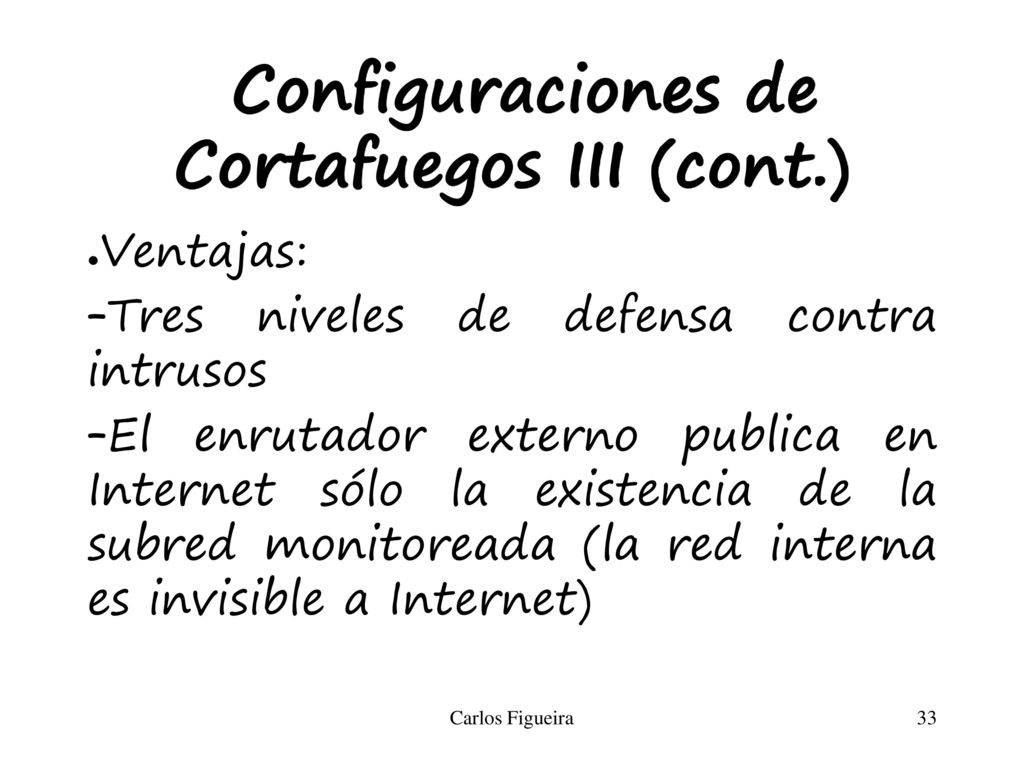

33 Configuraciones de Cortafuegos III (cont.)
Ventajas: Tres niveles de defensa contra intrusos El enrutador externo publica en Internet sólo la existencia de la subred monitoreada (la red interna es invisible a Internet) Carlos Figueira

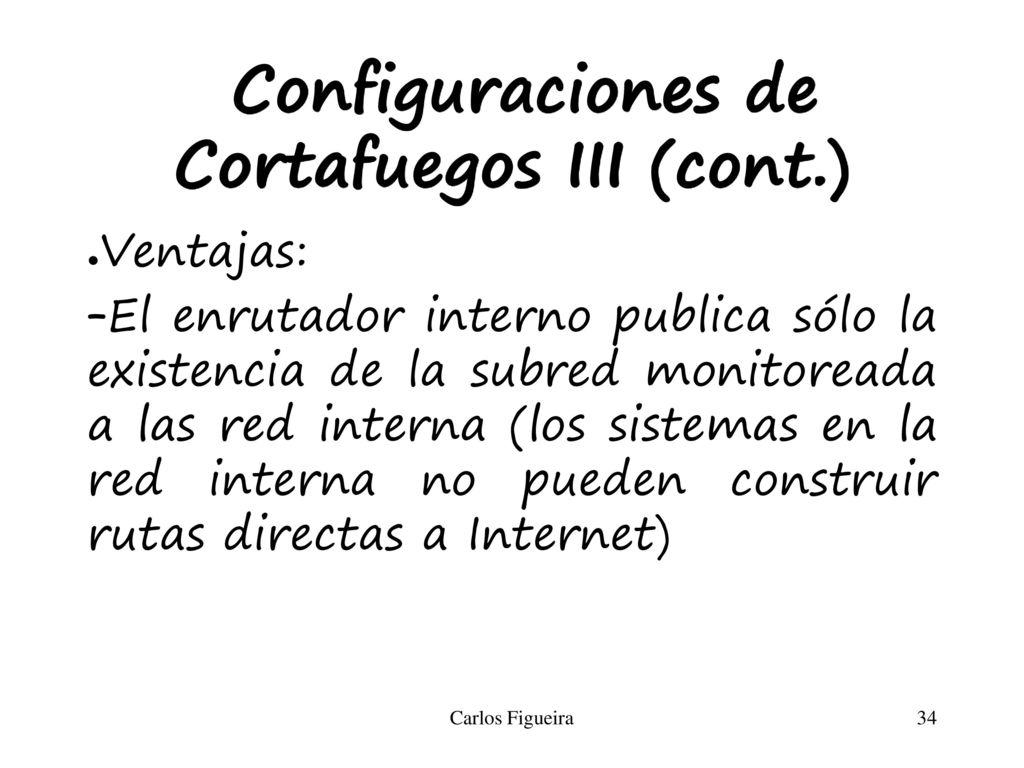

34 Configuraciones de Cortafuegos III (cont.)
Ventajas: El enrutador interno publica sólo la existencia de la subred monitoreada a las red interna (los sistemas en la red interna no pueden construir rutas directas a Internet) Carlos Figueira

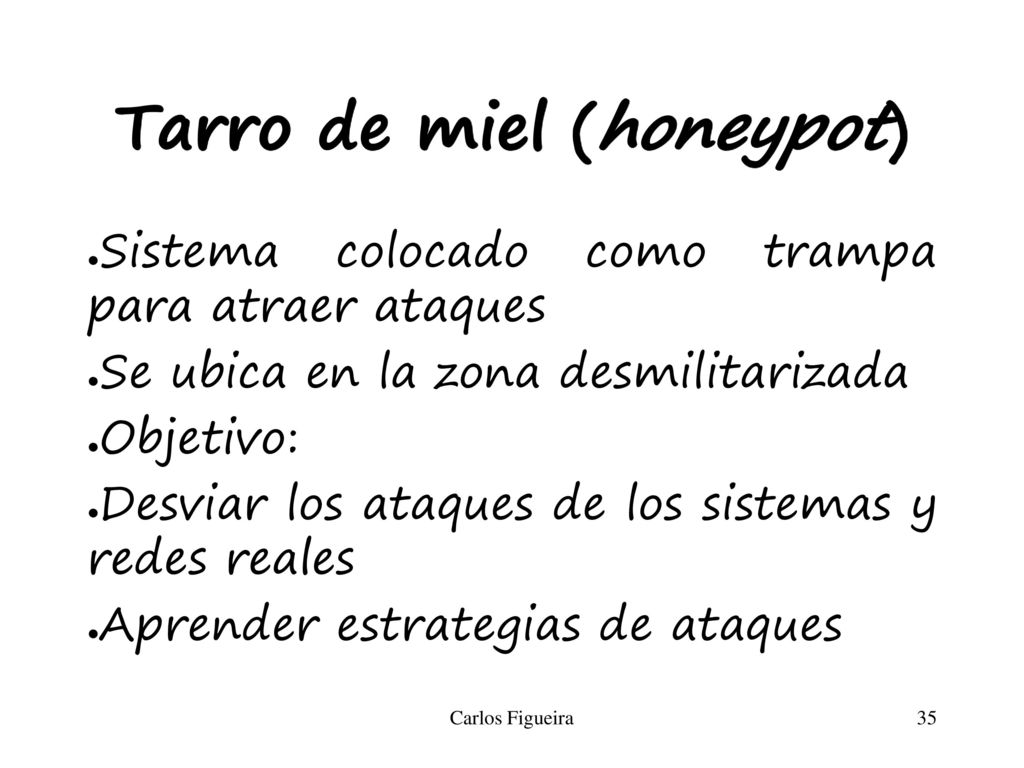

35 Tarro de miel (honeypot)
Sistema colocado como trampa para atraer ataques Se ubica en la zona desmilitarizada Objetivo: Desviar los ataques de los sistemas y redes reales Aprender estrategias de ataques Carlos Figueira
