Rememoración Puntos críticos de diagrama Fe-Fe3C

Presentaciones similares


Presentación del tema: "Rememoración Puntos críticos de diagrama Fe-Fe3C"— Transcripción de la presentación:

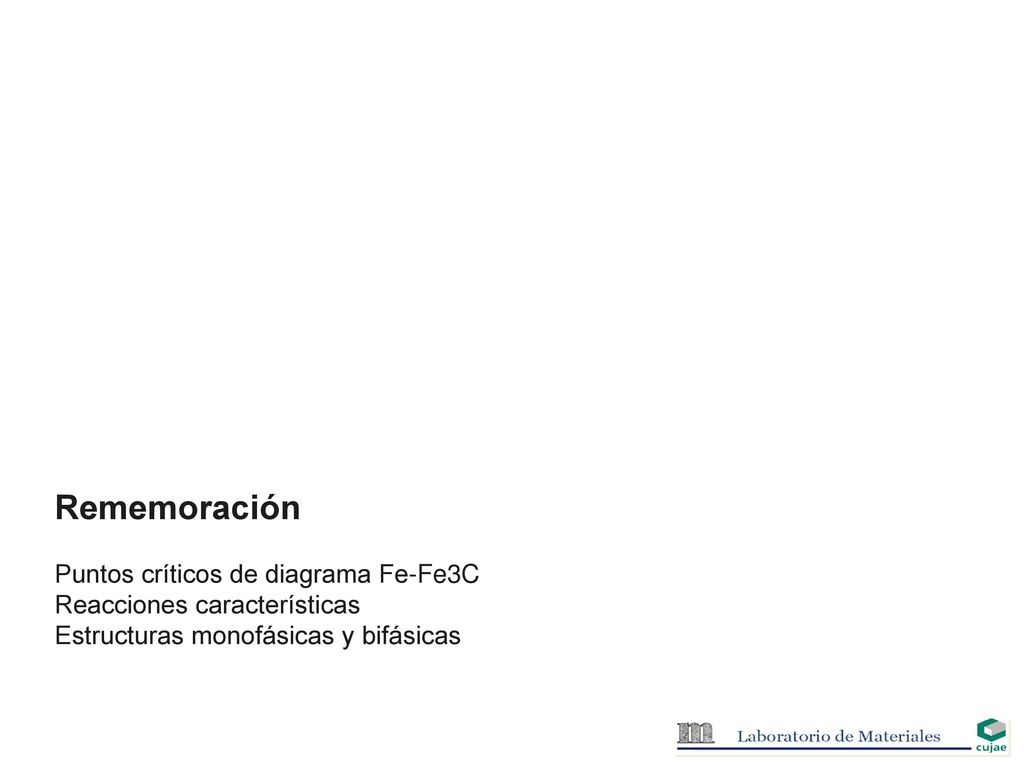

1 Rememoración Puntos críticos de diagrama Fe-Fe3C
Reacciones características Estructuras monofásicas y bifásicas

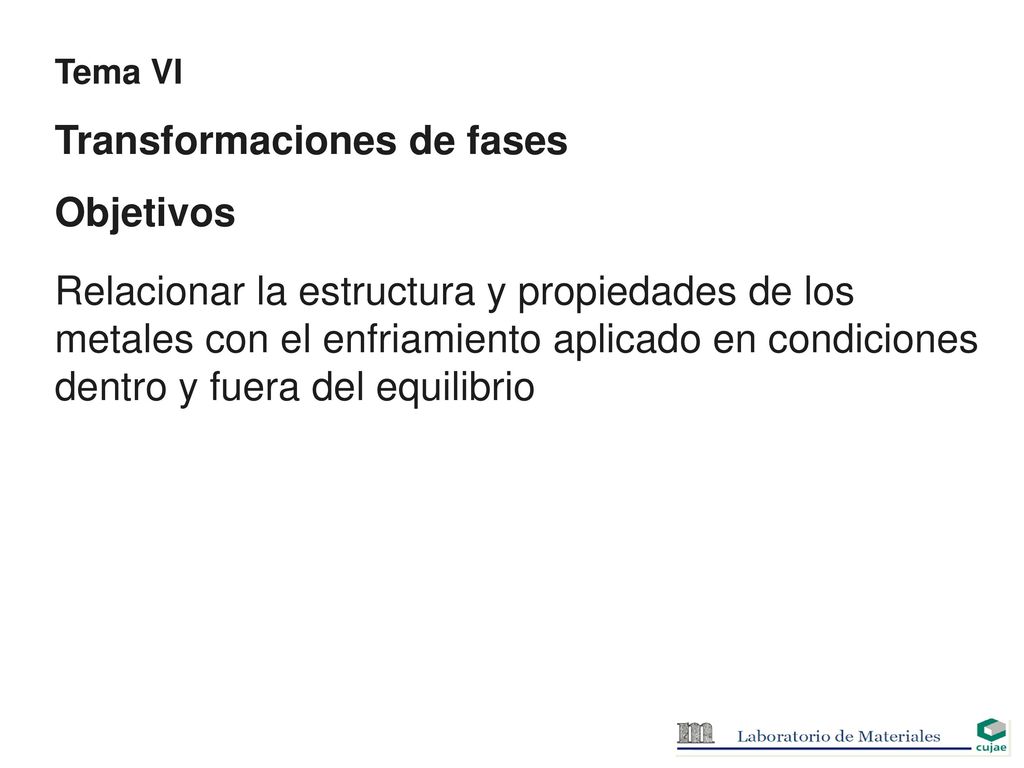

2 Transformaciones de fases Objetivos
Tema VI Transformaciones de fases Objetivos Relacionar la estructura y propiedades de los metales con el enfriamiento aplicado en condiciones dentro y fuera del equilibrio

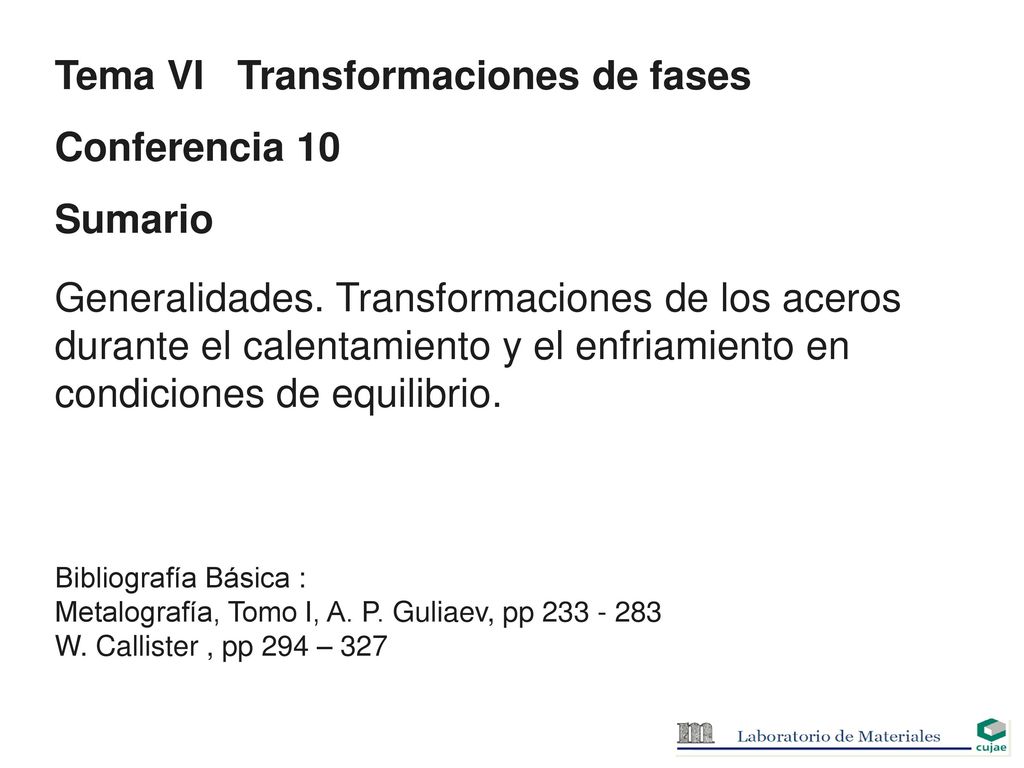

3 Tema VI Transformaciones de fases Conferencia 10 Sumario
Generalidades. Transformaciones de los aceros durante el calentamiento y el enfriamiento en condiciones de equilibrio. Bibliografía Básica : Metalografía, Tomo I, A. P. Guliaev, pp W. Callister , pp 294 – 327

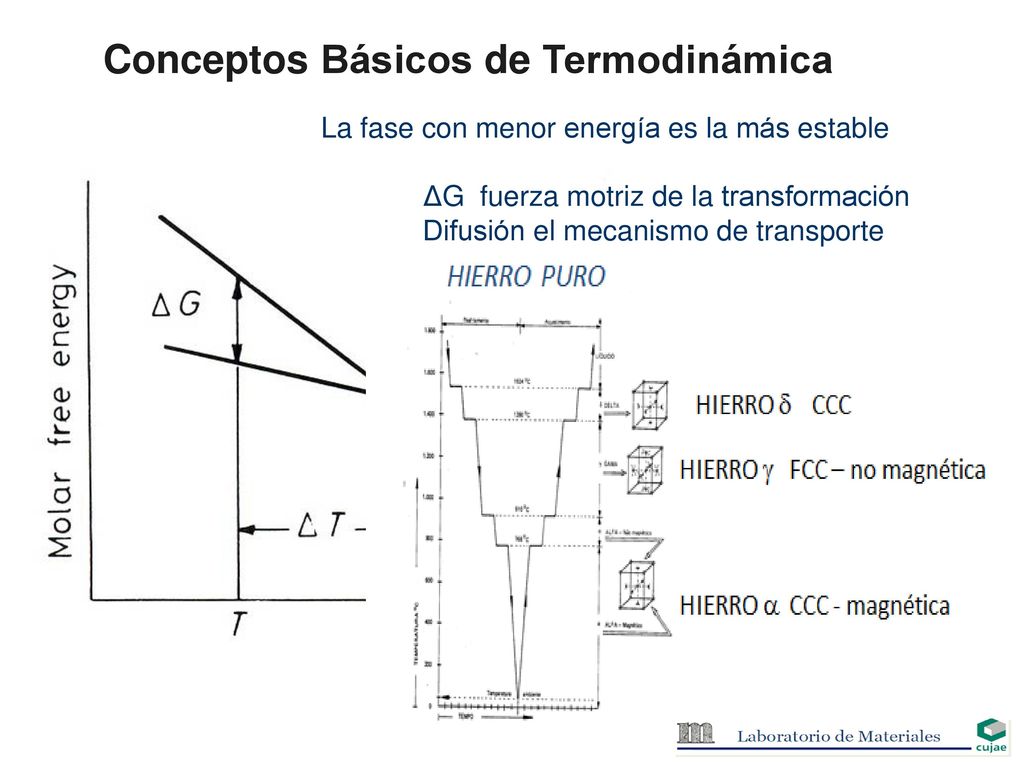

4 Conceptos Básicos de Termodinámica
La fase con menor energía es la más estable ΔG fuerza motriz de la transformación Difusión el mecanismo de transporte Solidus Liquidus

5 El proceso de transformación en estado sólido es similar al proceso de cristalización ya estudiado
Por lo tanto para que ocurra cualquier transformación deben cumplirse dos condiciones: Termodinámica del proceso (disminución de G) Movimiento de los átomos (generalmente difusión)

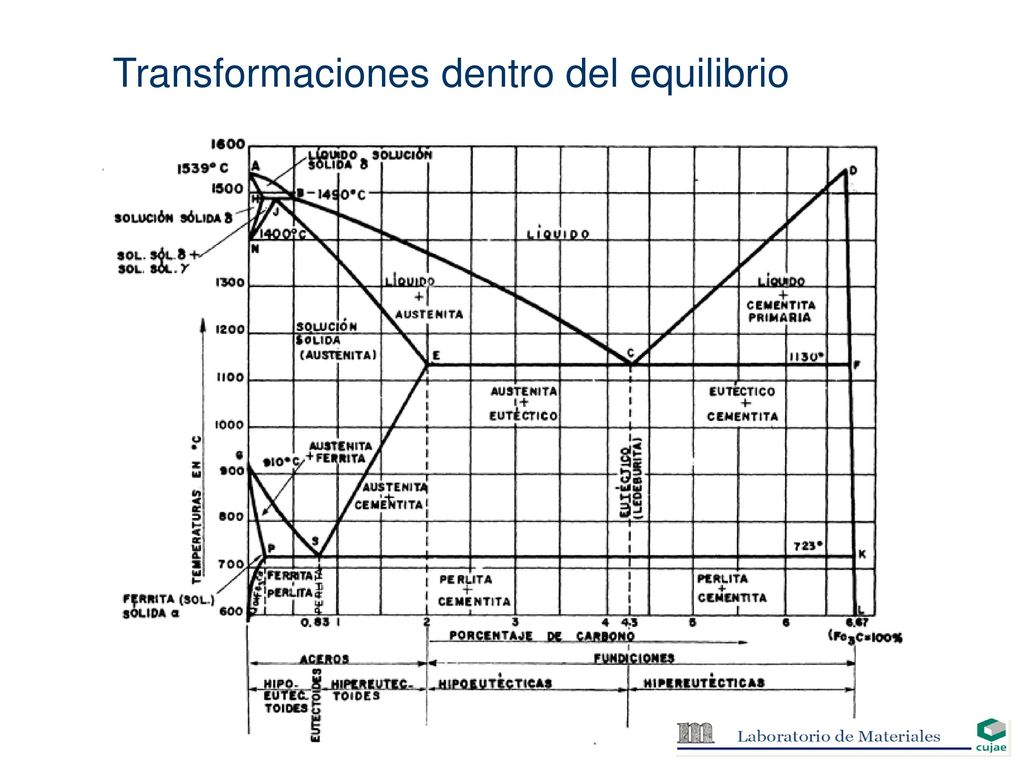

6 Transformaciones dentro del equilibrio

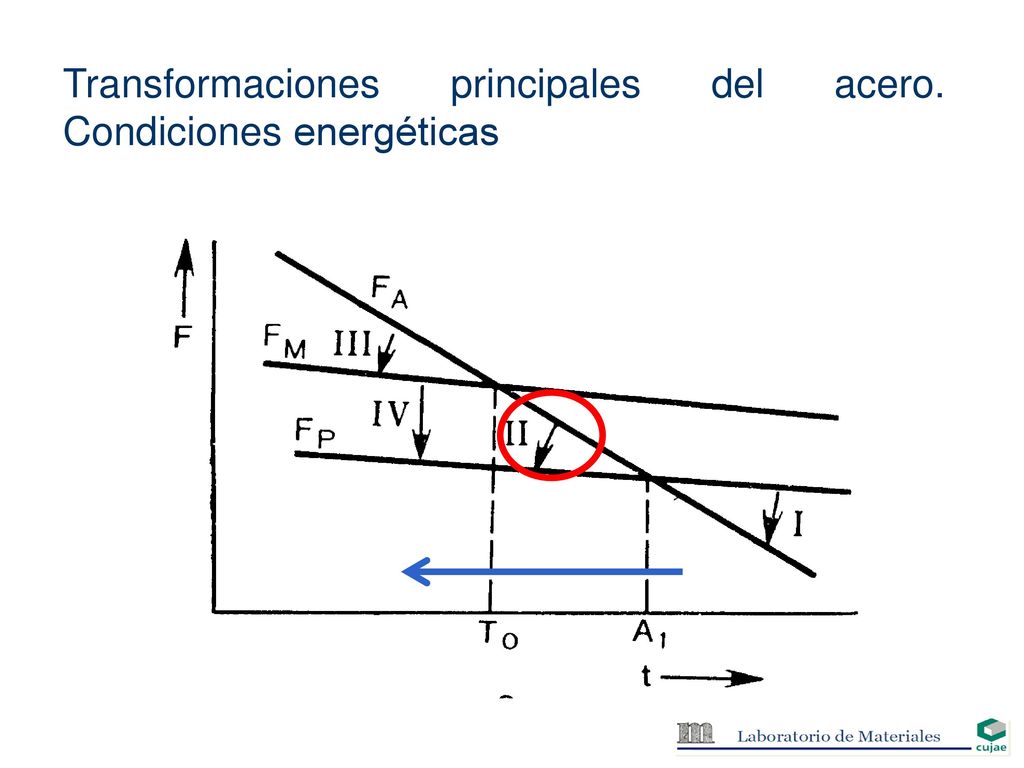

7 Transformaciones principales del acero. Condiciones energéticas

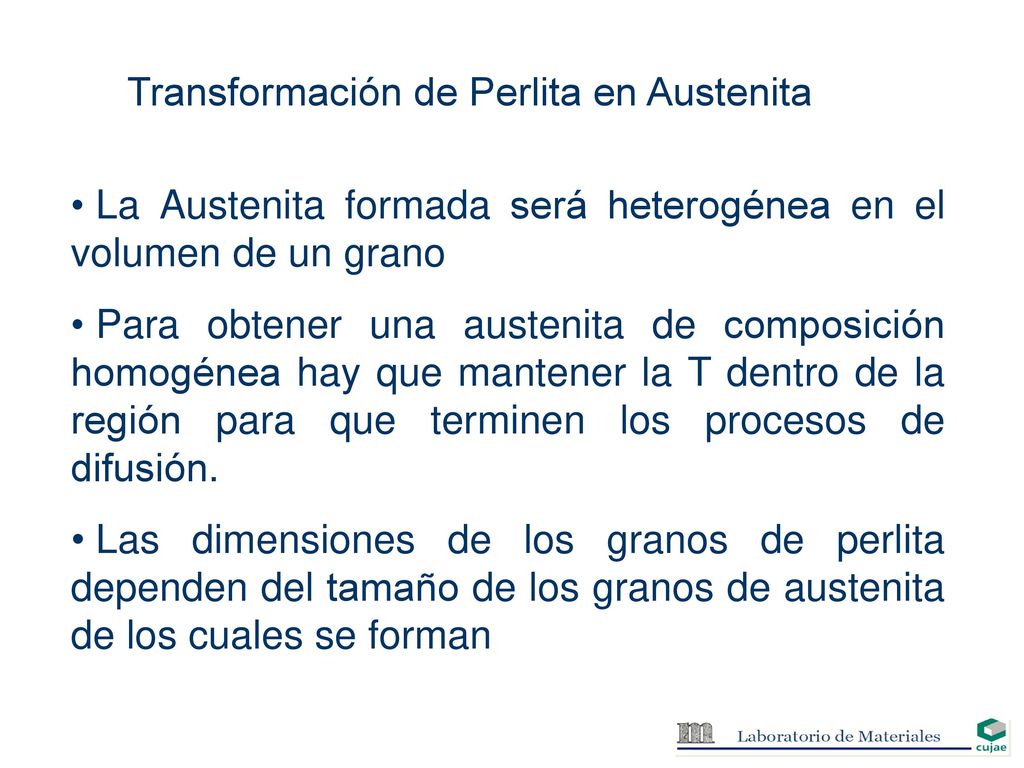

8 Transformación de Perlita en Austenita
La Austenita formada será heterogénea en el volumen de un grano Para obtener una austenita de composición homogénea hay que mantener la T dentro de la región para que terminen los procesos de difusión. Las dimensiones de los granos de perlita dependen del tamaño de los granos de austenita de los cuales se forman

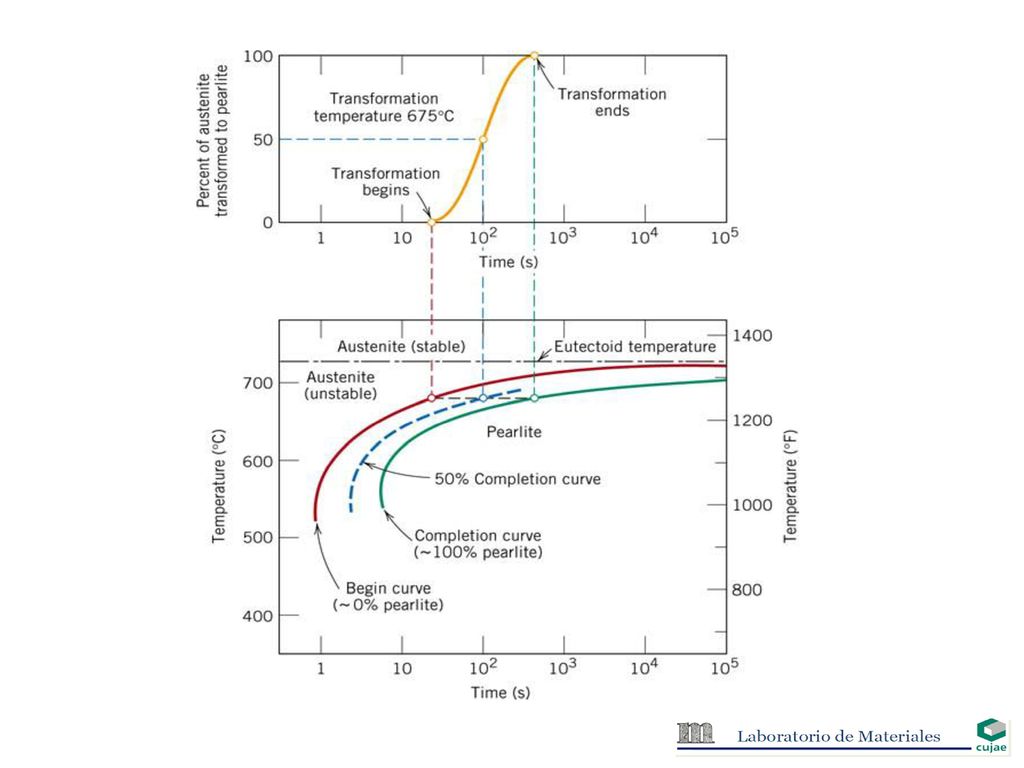

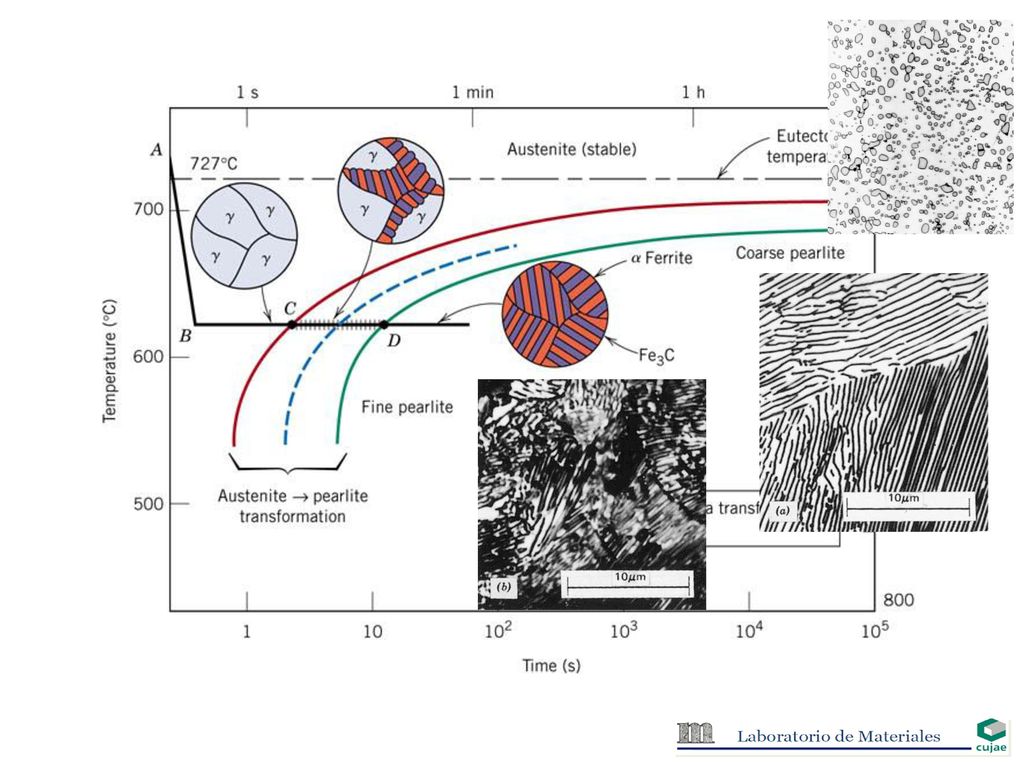

9 El proceso de transformación puede representarse en forma de curva cinética (proceso con difusión)

10

11

12 En la práctica el enfriamiento es contínuo y no isotérmico
Diagrama TTT

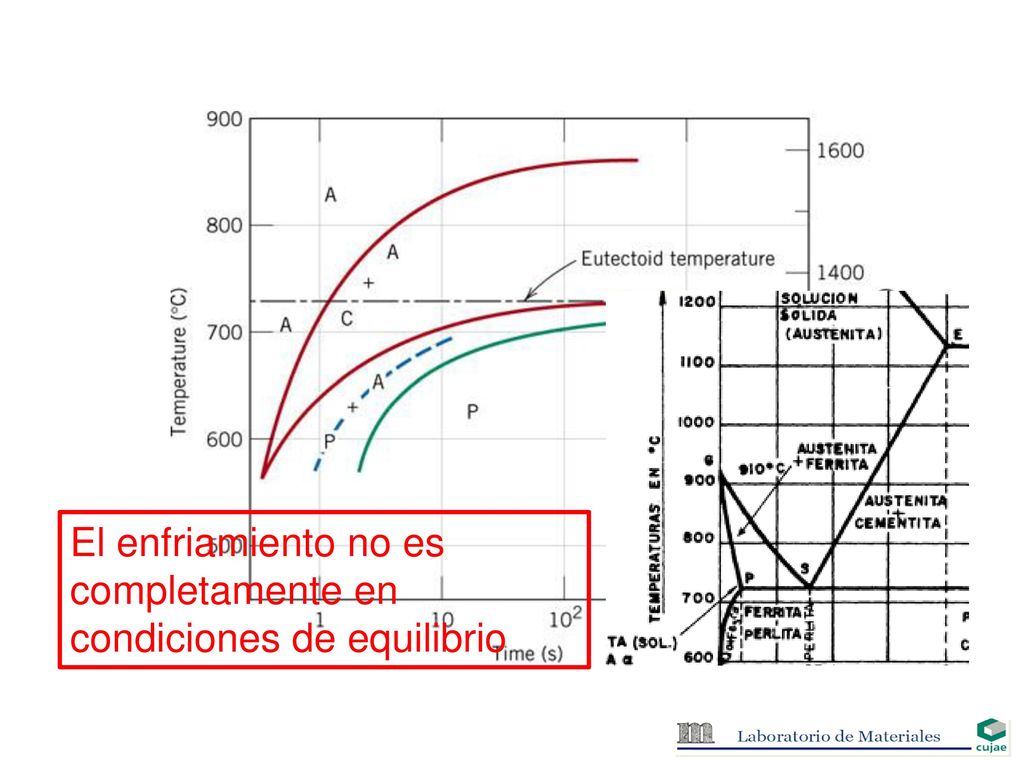

13 El enfriamiento no es completamente en condiciones de equilibrio

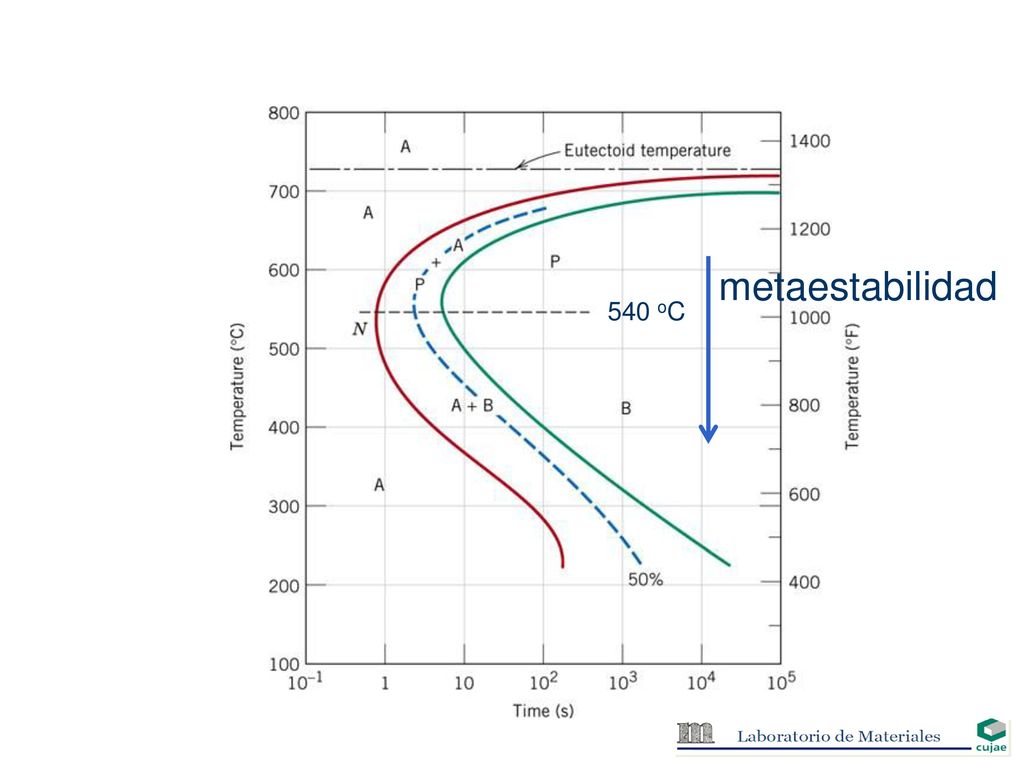

14 metaestabilidad 540 oC

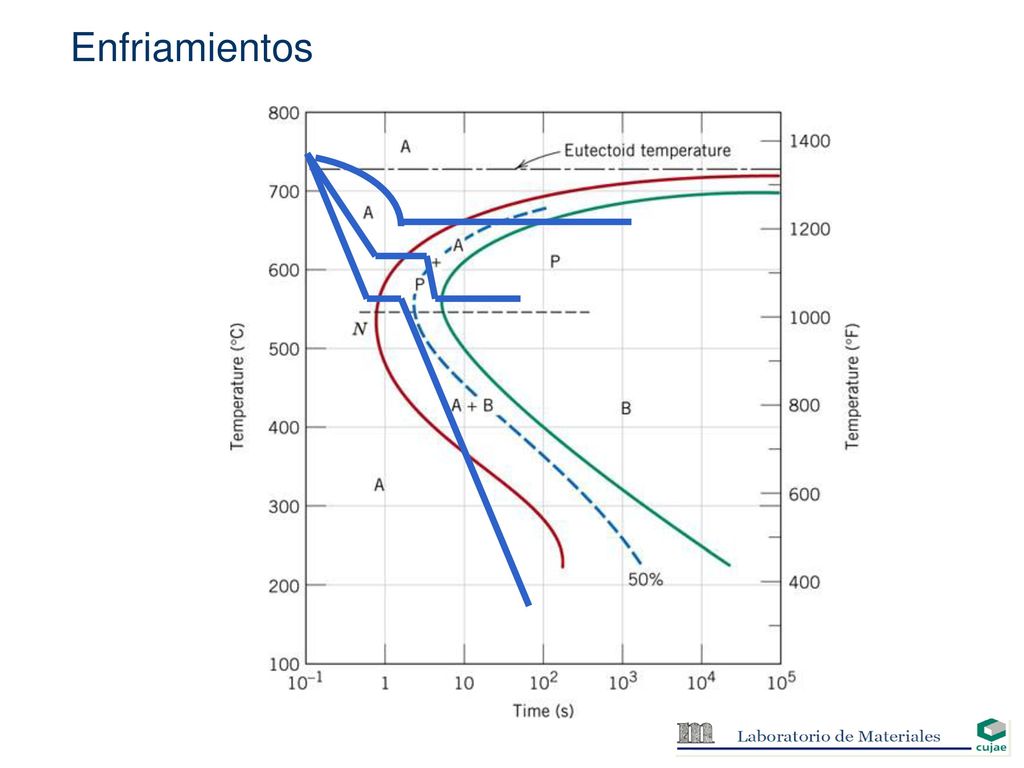

15 Enfriamientos

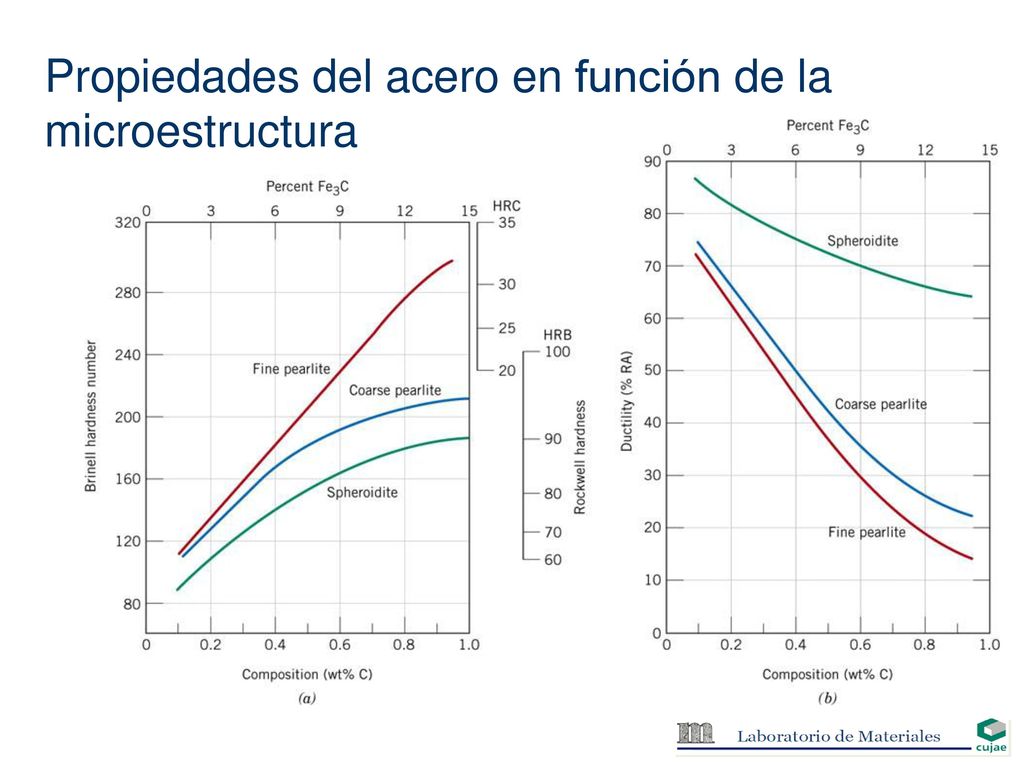

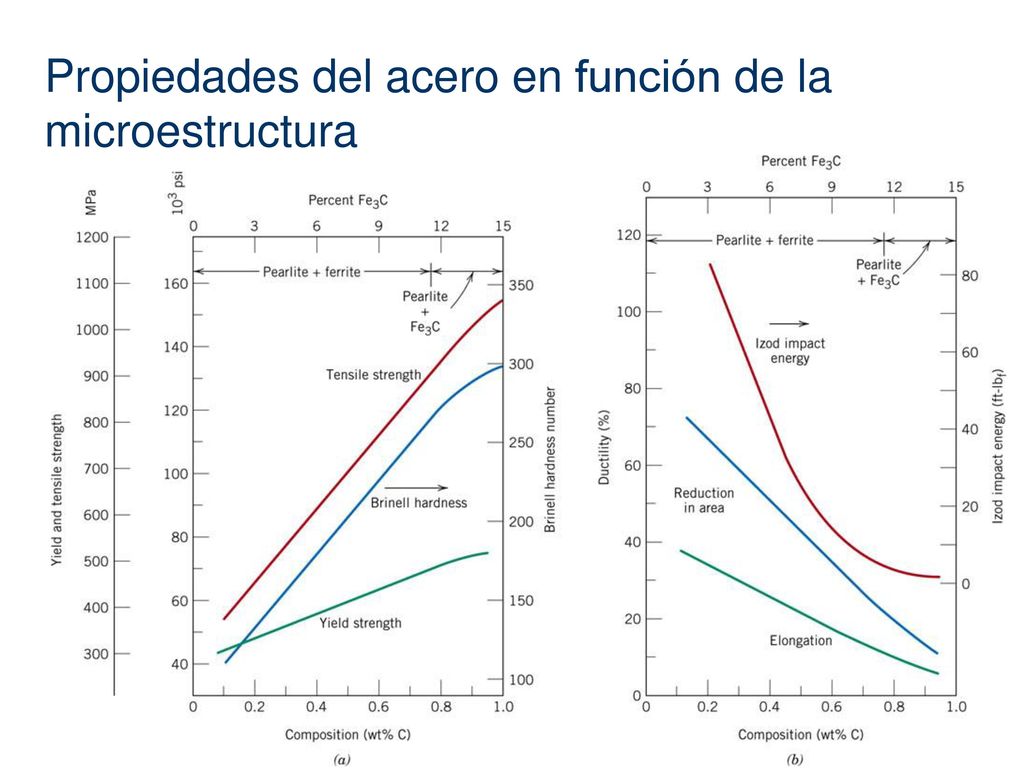

16 Propiedades del acero en función de la microestructura

17 Propiedades del acero en función de la microestructura

18 Estudio individual Estructuras perlíticas para diferentes velocidades de enfriamiento
