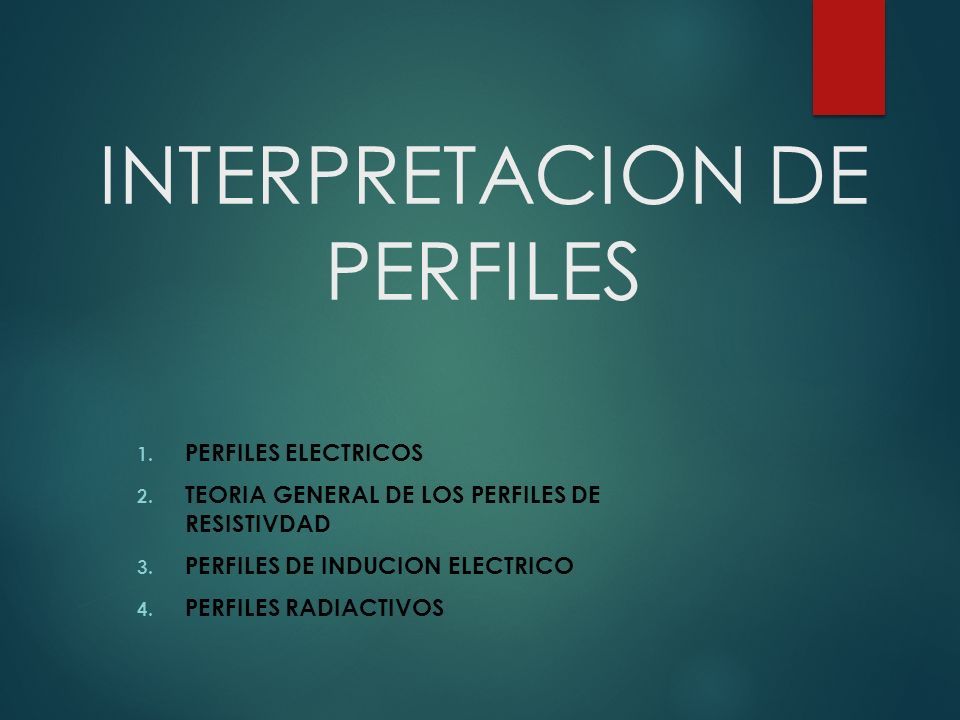

1 INTERPRETACION DE PERFILES 1. PERFILES ELECTRICOS 2. TEORIA GENERAL DE LOS PERFILES DE RESISTIVDAD 3. PERFILES DE INDUCION ELECTRICO 4. PERFILES RADIACTIVOS

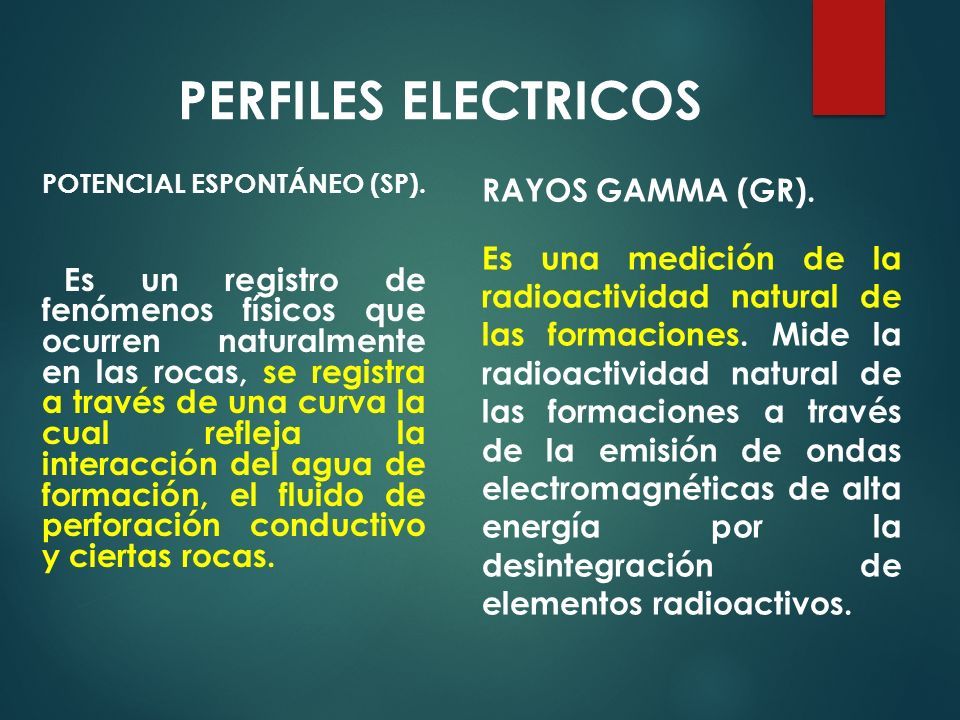

2 PERFILES ELECTRICOS POTENCIAL ESPONTÁNEO (SP). Es un registro de fenómenos físicos que ocurren naturalmente en las rocas, se registra a través de una curva la cual refleja la interacción del agua de formación, el fluido de perforación conductivo y ciertas rocas. RAYOS GAMMA (GR). Es una medición de la radioactividad natural de las formaciones. Mide la radioactividad natural de las formaciones a través de la emisión de ondas electromagnéticas de alta energía por la desintegración de elementos radioactivos.

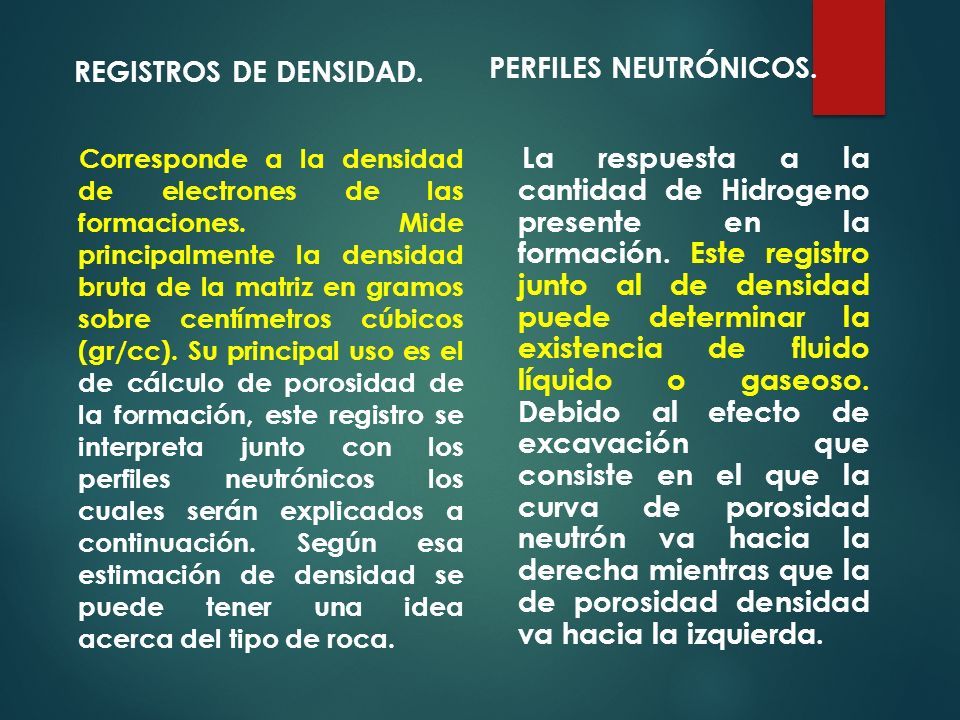

3 REGISTROS DE DENSIDAD. Corresponde a la densidad de electrones de las formaciones. Mide principalmente la densidad bruta de la matriz en gramos sobre centímetros cúbicos (gr/cc). Su principal uso es el de cálculo de porosidad de la formación, este registro se interpreta junto con los perfiles neutrónicos los cuales serán explicados a continuación. Según esa estimación de densidad se puede tener una idea acerca del tipo de roca. PERFILES NEUTRÓNICOS. La respuesta a la cantidad de Hidrogeno presente en la formación. Este registro junto al de densidad puede determinar la existencia de fluido líquido o gaseoso. Debido al efecto de excavación que consiste en el que la curva de porosidad neutrón va hacia la derecha mientras que la de porosidad densidad va hacia la izquierda.

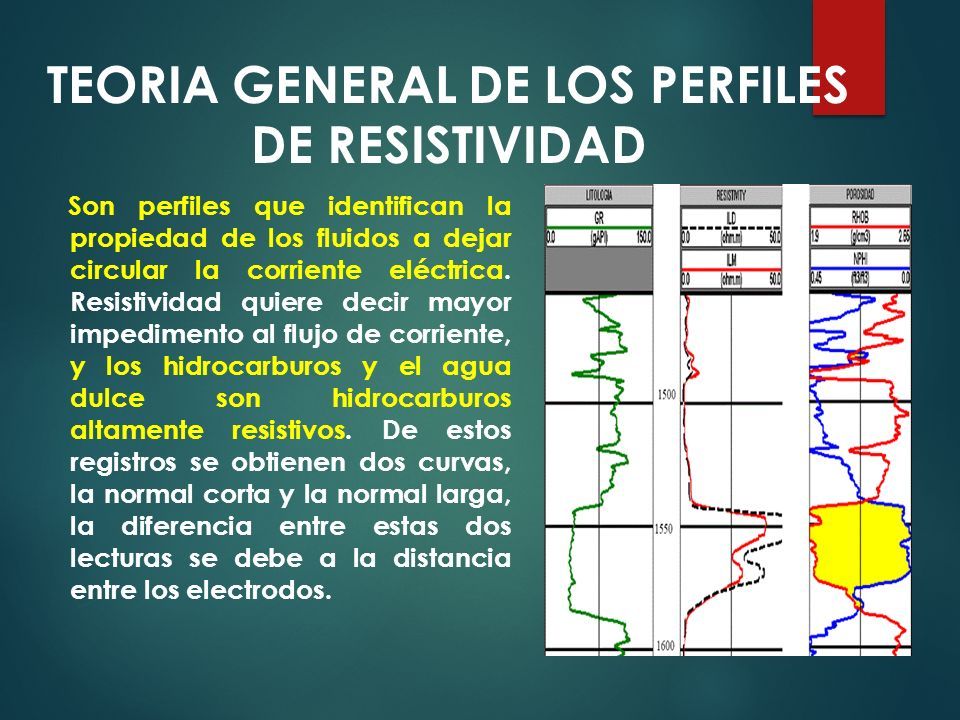

4 TEORIA GENERAL DE LOS PERFILES DE RESISTIVIDAD Son perfiles que identifican la propiedad de los fluidos a dejar circular la corriente eléctrica. Resistividad quiere decir mayor impedimento al flujo de corriente, y los hidrocarburos y el agua dulce son hidrocarburos altamente resistivos. De estos registros se obtienen dos curvas, la normal corta y la normal larga, la diferencia entre estas dos lecturas se debe a la distancia entre los electrodos.

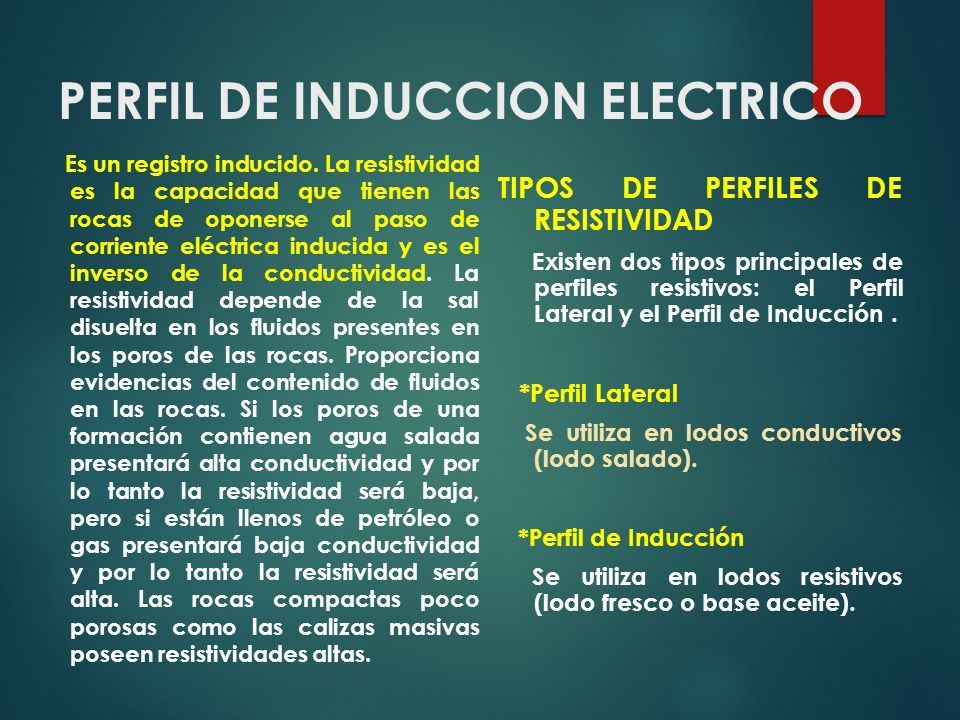

5 PERFIL DE INDUCCION ELECTRICO Es un registro inducido. La resistividad es la capacidad que tienen las rocas de oponerse al paso de corriente eléctrica inducida y es el inverso de la conductividad. La resistividad depende de la sal disuelta en los fluidos presentes en los poros de las rocas. Proporciona evidencias del contenido de fluidos en las rocas. Si los poros de una formación contienen agua salada presentará alta conductividad y por lo tanto la resistividad será baja, pero si están llenos de petróleo o gas presentará baja conductividad y por lo tanto la resistividad será alta. Las rocas compactas poco porosas como las calizas masivas poseen resistividades altas. TIPOS DE PERFILES DE RESISTIVIDAD Existen dos tipos principales de perfiles resistivos: el Perfil Lateral y el Perfil de Inducción. *Perfil Lateral Se utiliza en lodos conductivos (lodo salado). *Perfil de Inducción Se utiliza en lodos resistivos (lodo fresco o base aceite).

6 PERFILES O REGISTROS RADIACTIVOS RAYOS GAMMA (GAMMA RAY = GR) Se basa en la medición de las emisiones naturales de rayos gamma que poseen las rocas. Durante la meteorización de las rocas, los elementos radiactivos que estas contienen se desintegran en partículas de tamaño arcilla, por lo tanto las lutitas tienen emisiones de rayos gamma mayores que las arenas. REGISTRO DE ESPECTROMETRÍA (NGS) El registro de espectrometría o GR espectral sirve para determinar el tipo de arcillas que contiene una formación. Se basa en la relación de proporciones de los tres minerales radiactivos principales: potasio (K), torio (Th) y uranio (U).
