PREVENCION Y CONTROL DE INCENDIOS

Presentación del tema: "PREVENCION Y CONTROL DE INCENDIOS"— Transcripción de la presentación:

1 PREVENCION Y CONTROL DE INCENDIOS

2 Objetivos Al finalizar esta lección el participante será capaz de:
Describir los principios básicos de la Teoría del fuego. Explicar las cuatro clases de incendio, describiendo dos ejemplos por cada clase. Identificar y reconocer la clasificación los diversos tipos de extintores portátiles que existen en la empresa. Describir correctamente la forma de uso y manejo de los extintores, durante el combate de un incendio.

3 Teoría del Fuego Reacción química exotérmica entre cuatro elementos: combustible, oxígeno, calor y reacción en cadena acompañada por la liberación de calor y luz. También conocida como combustión.

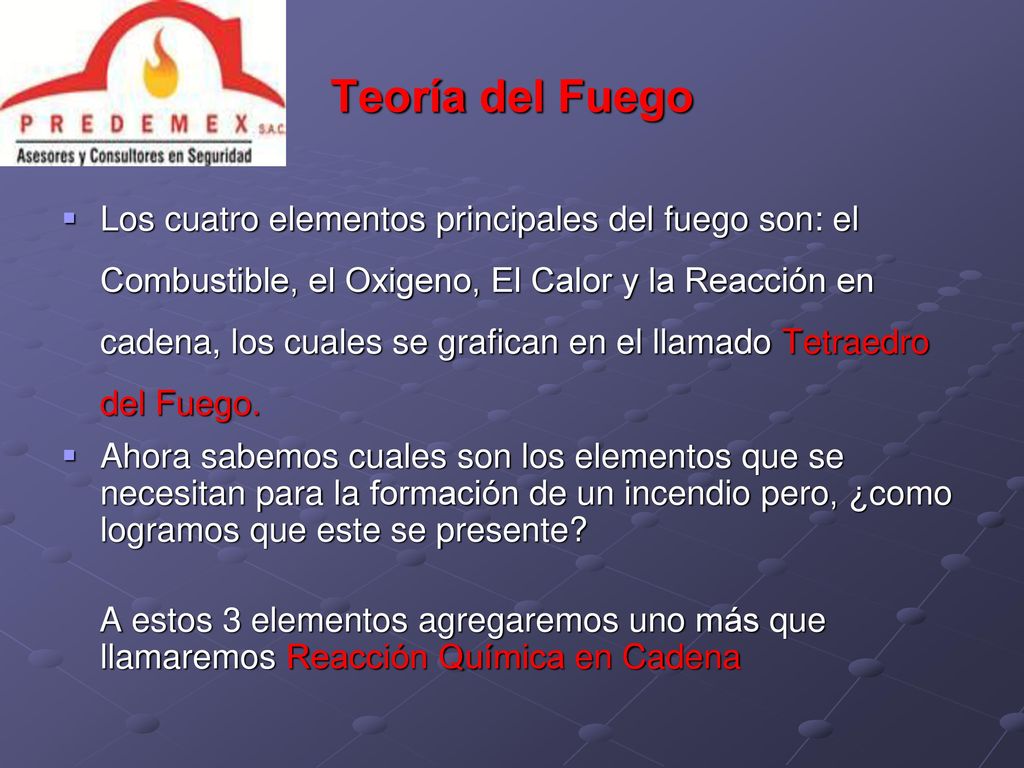

4 Teoría del Fuego Los cuatro elementos principales del fuego son: el Combustible, el Oxigeno, El Calor y la Reacción en cadena, los cuales se grafican en el llamado Tetraedro del Fuego. Ahora sabemos cuales son los elementos que se necesitan para la formación de un incendio pero, ¿como logramos que este se presente? A estos 3 elementos agregaremos uno más que llamaremos Reacción Química en Cadena

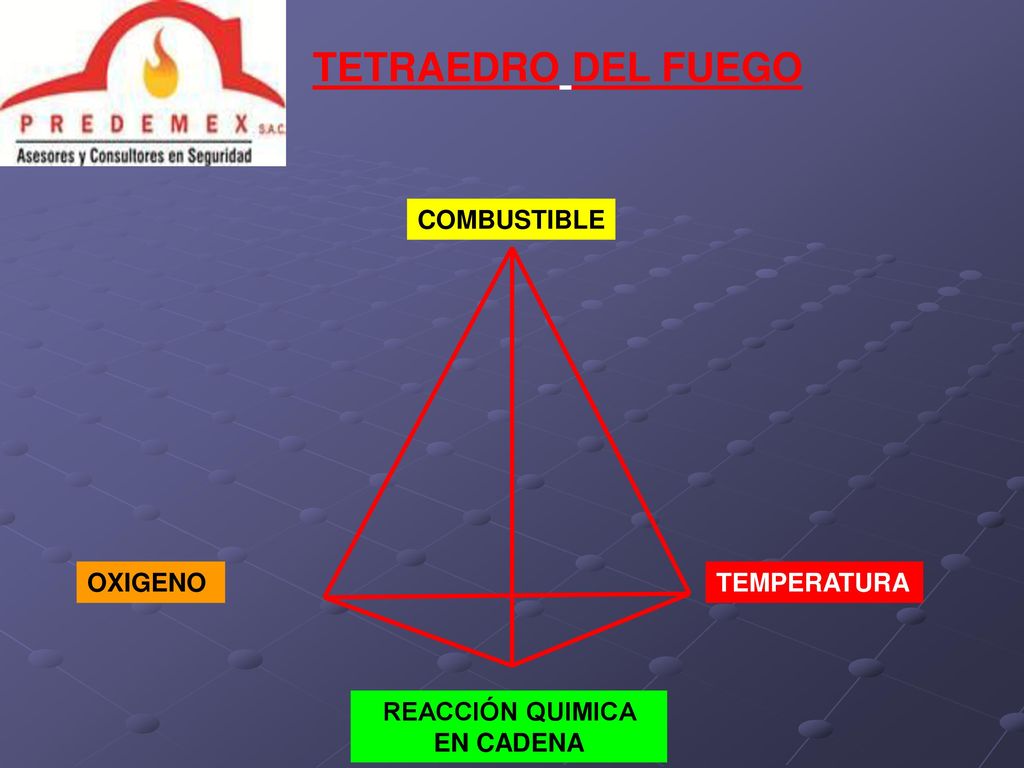

5 REACCIÓN QUIMICA EN CADENA
TETRAEDRO DEL FUEGO COMBUSTIBLE TEMPERATURA OXIGENO REACCIÓN QUIMICA EN CADENA

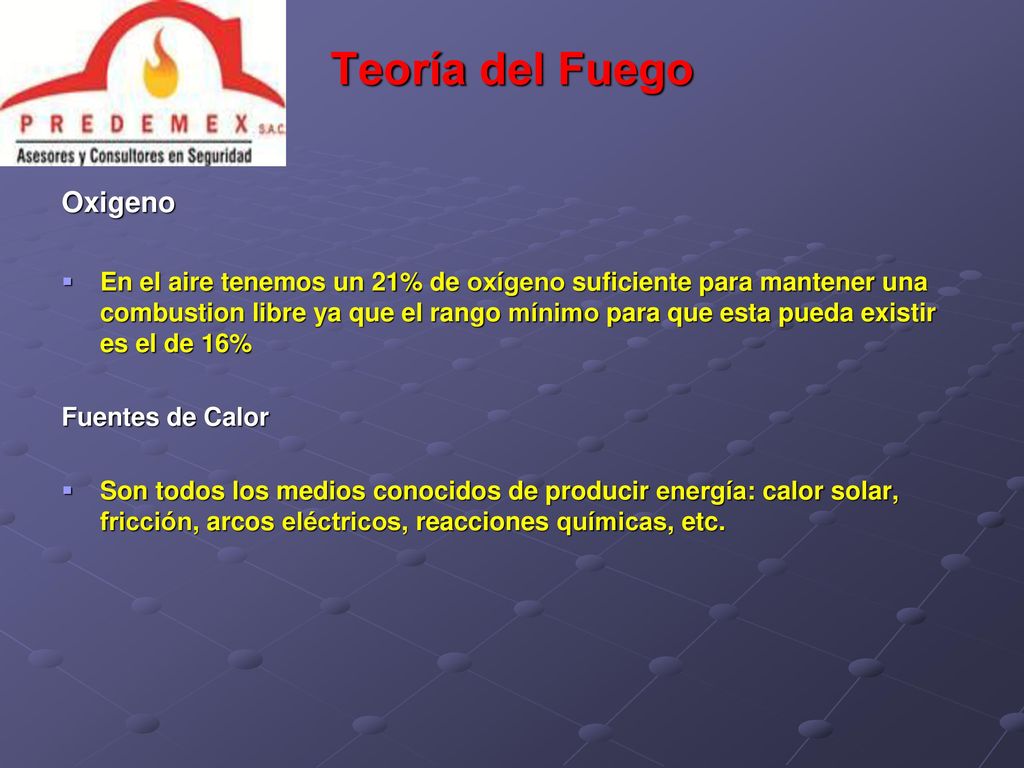

6 Teoría del Fuego Oxigeno
En el aire tenemos un 21% de oxígeno suficiente para mantener una combustion libre ya que el rango mínimo para que esta pueda existir es el de 16% Fuentes de Calor Son todos los medios conocidos de producir energía: calor solar, fricción, arcos eléctricos, reacciones químicas, etc.

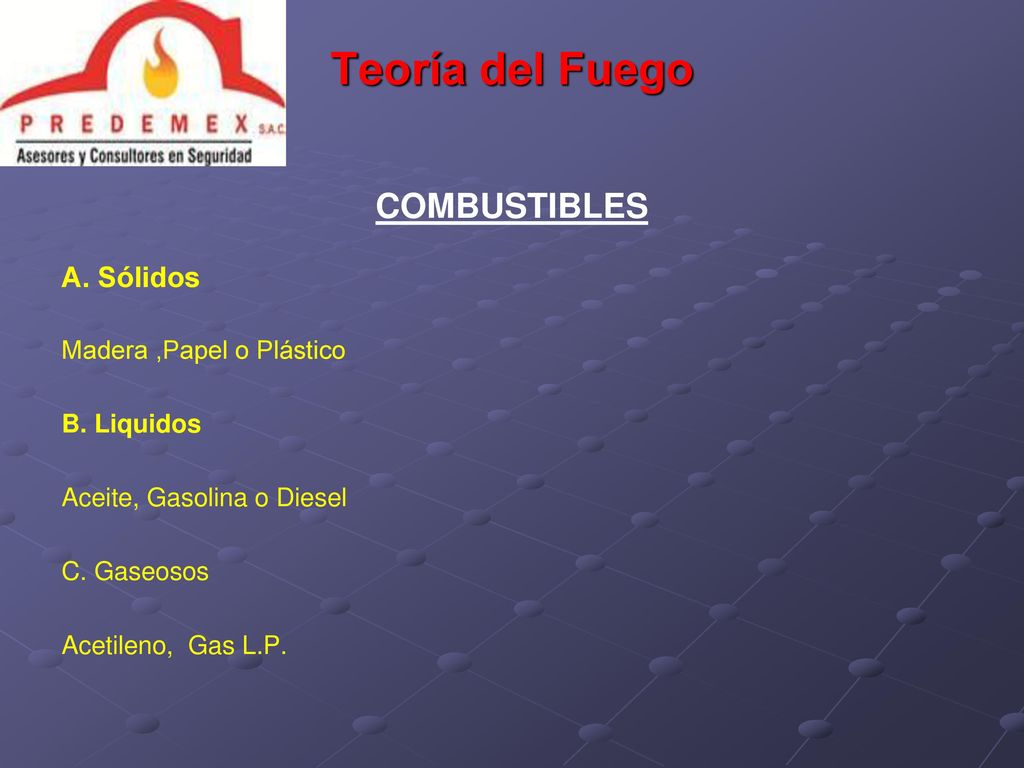

7 Teoría del Fuego COMBUSTIBLES A. Sólidos Madera ,Papel o Plástico
B. Liquidos Aceite, Gasolina o Diesel C. Gaseosos Acetileno, Gas L.P.

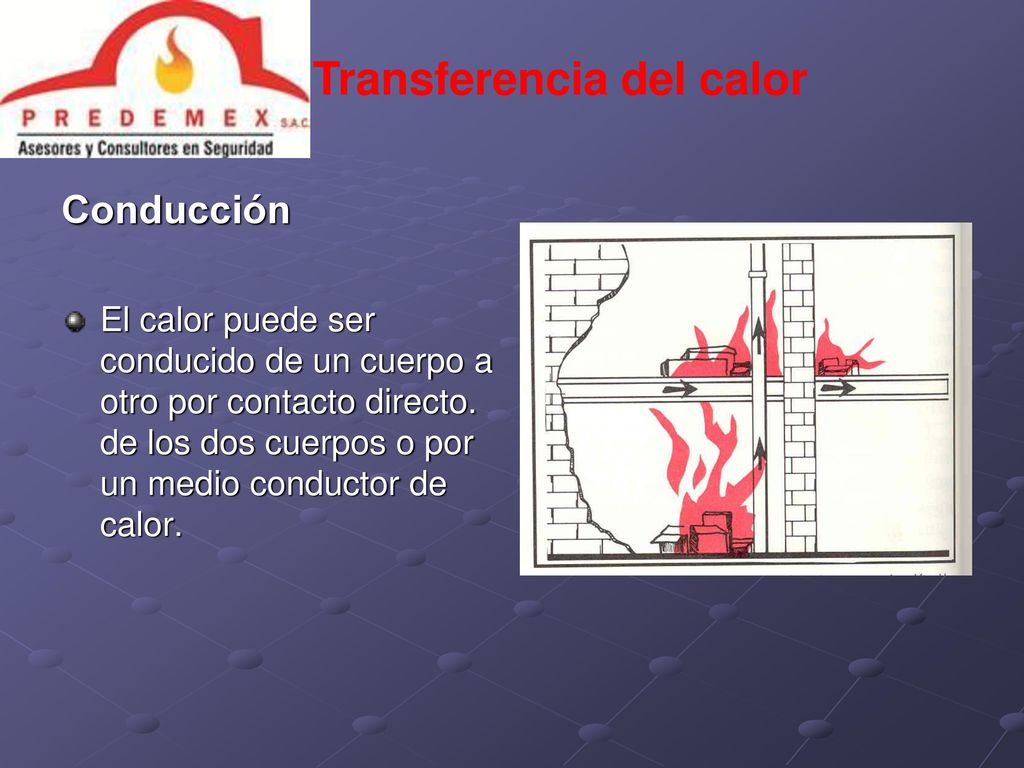

8 Transferencia del calor
Conducción El calor puede ser conducido de un cuerpo a otro por contacto directo. de los dos cuerpos o por un medio conductor de calor.

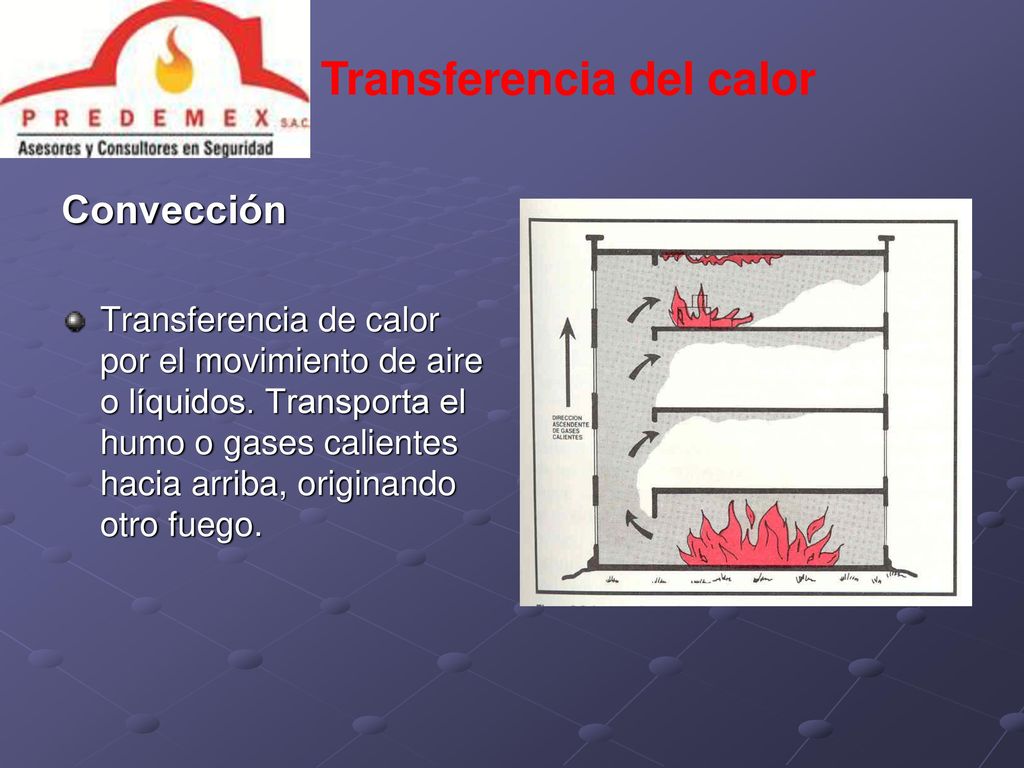

9 Transferencia del calor
Convección Transferencia de calor por el movimiento de aire o líquidos. Transporta el humo o gases calientes hacia arriba, originando otro fuego.

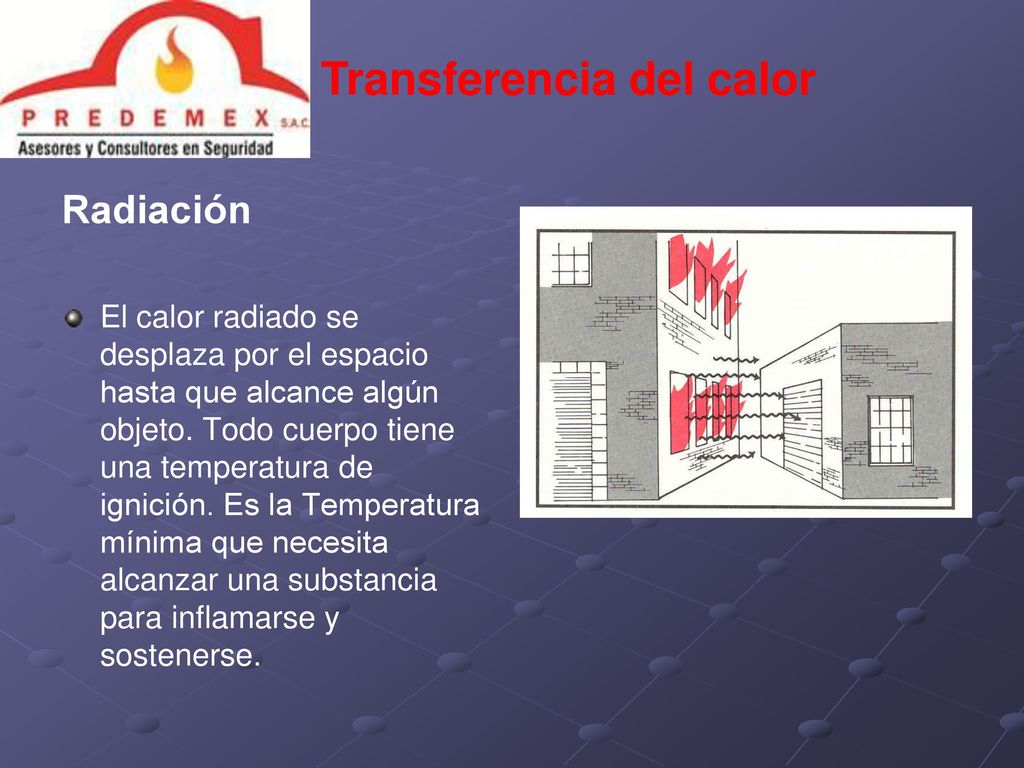

10 Transferencia del calor
Radiación El calor radiado se desplaza por el espacio hasta que alcance algún objeto. Todo cuerpo tiene una temperatura de ignición. Es la Temperatura mínima que necesita alcanzar una substancia para inflamarse y sostenerse.

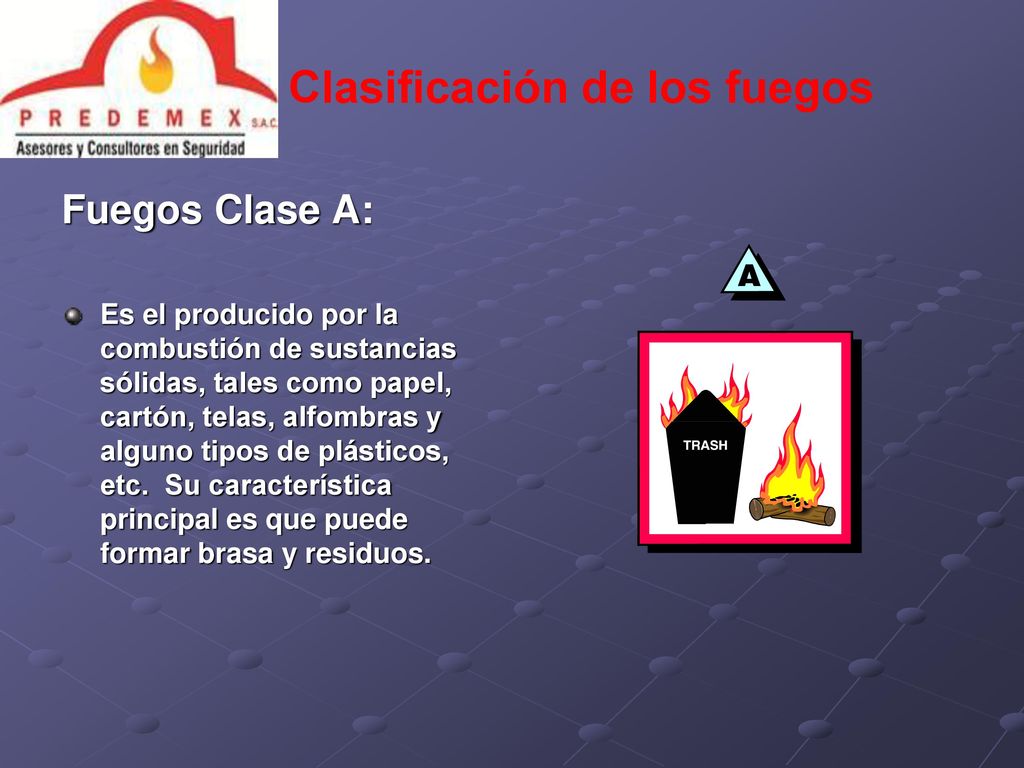

11 Clasificación de los fuegos
Fuegos Clase A: Es el producido por la combustión de sustancias sólidas, tales como papel, cartón, telas, alfombras y alguno tipos de plásticos, etc. Su característica principal es que puede formar brasa y residuos.

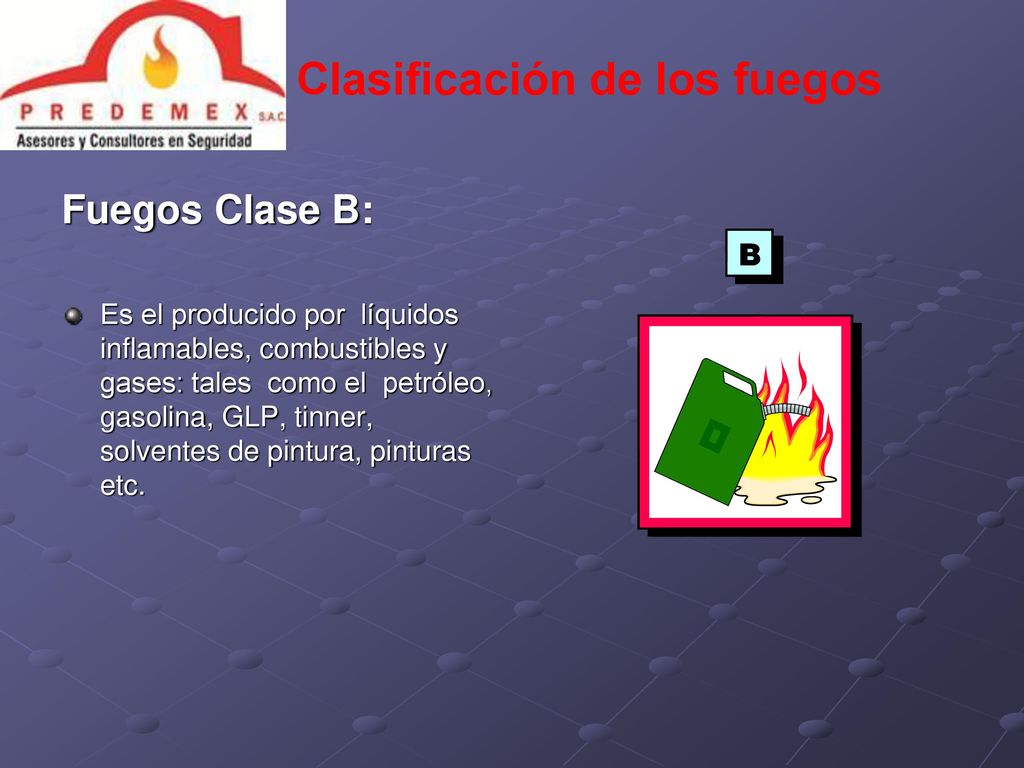

12 Clasificación de los fuegos
Fuegos Clase B: Es el producido por líquidos inflamables, combustibles y gases: tales como el petróleo, gasolina, GLP, tinner, solventes de pintura, pinturas etc.

13 Clasificación de los fuegos
Fuegos Clase C: Es el producido en equipos o sistemas de circuitos eléctricos energizados, es decir con efectiva presencia de electricidad. Ejemplo: Un televisor, computadoras, impresoras, fotocopiadoras, etc.

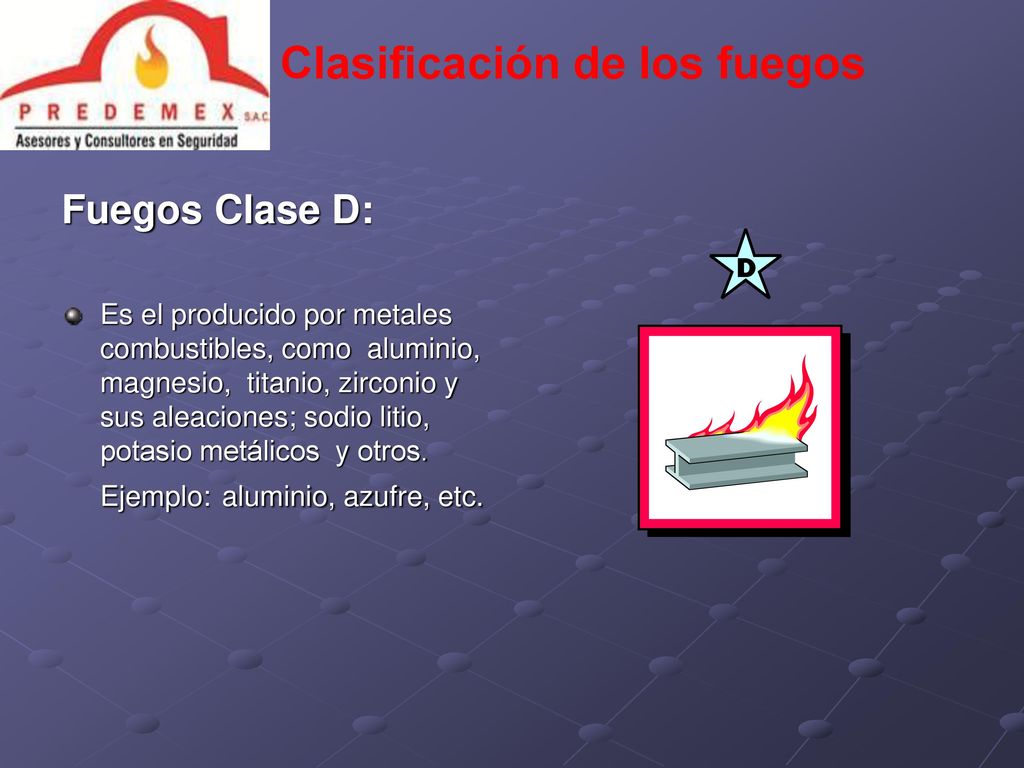

14 Clasificación de los fuegos
Fuegos Clase D: Es el producido por metales combustibles, como aluminio, magnesio, titanio, zirconio y sus aleaciones; sodio litio, potasio metálicos y otros. Ejemplo: aluminio, azufre, etc.

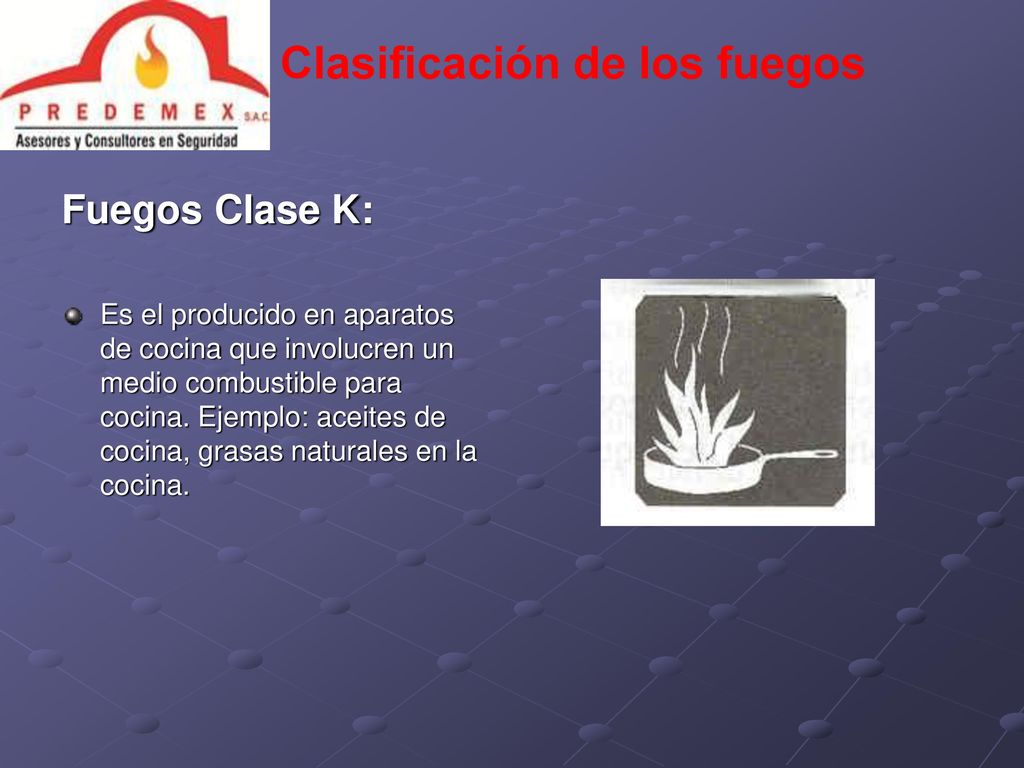

15 Clasificación de los fuegos
Fuegos Clase K: Es el producido en aparatos de cocina que involucren un medio combustible para cocina. Ejemplo: aceites de cocina, grasas naturales en la cocina.

16 CLASIFICACION NFPA DEL FUEGO ( National Fire Protection Association )
Simbolo Tipo de Fuego Ejemplo de Materiales Fuegos secos de materiales sólidos con generación de brasas o cenizas Madera ,telas, cartón papel y plásticos A Fuegos grasosos de materiales sólidos que no producen brasas Fuegos de productos derivados de hidrocarburos Grasas,aceites,pinturas alcoholes,gasolinas,etc. B Butano,propano,acetileno y otros gases inflamables Fuegos en presencia de la corriente eléctrica. C Maquinaria y equipo eléctrico motores,generadores, tableros transformadores, cables, etc. Fuegos de ciertos metales combustibles Fuegos de productos químicos reactivos. D Fosforo blanco,rubidio, cesio,litio,sodio,potasio, etc.

17 INCENDIO Es todo fuego no deseado, fuera de control y con efectos perjudiciales.

18

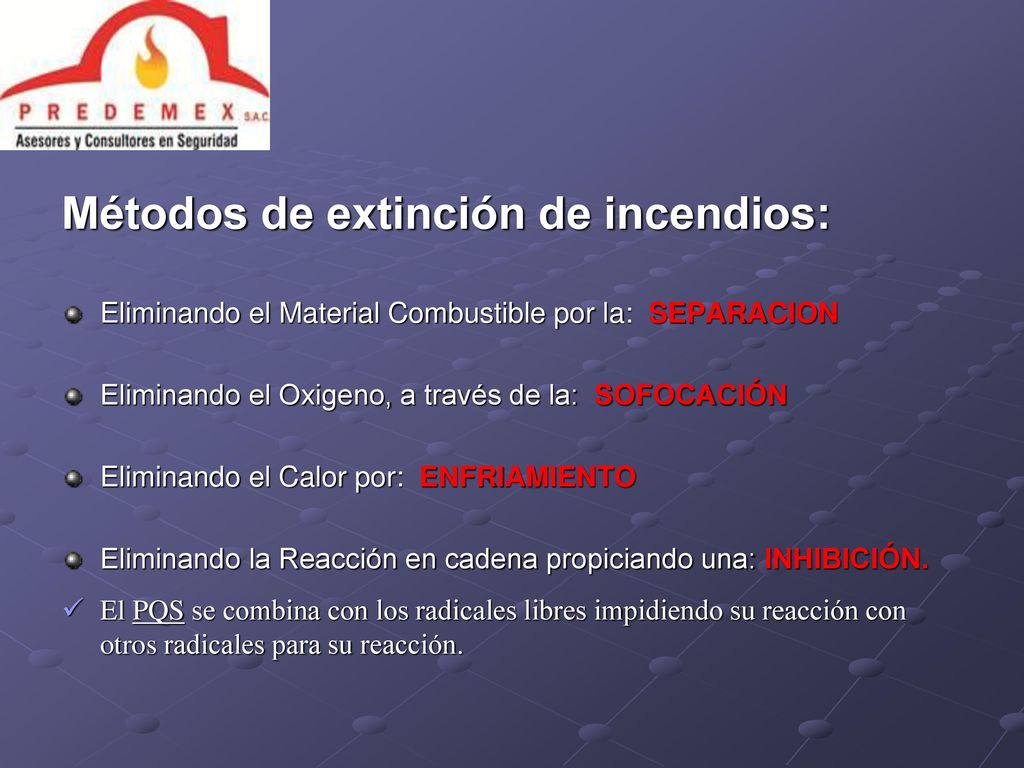

19 Métodos de extinción de incendios:
Eliminando el Material Combustible por la: SEPARACION Eliminando el Oxigeno, a través de la: SOFOCACIÓN Eliminando el Calor por: ENFRIAMIENTO Eliminando la Reacción en cadena propiciando una: INHIBICIÓN. El PQS se combina con los radicales libres impidiendo su reacción con otros radicales para su reacción.

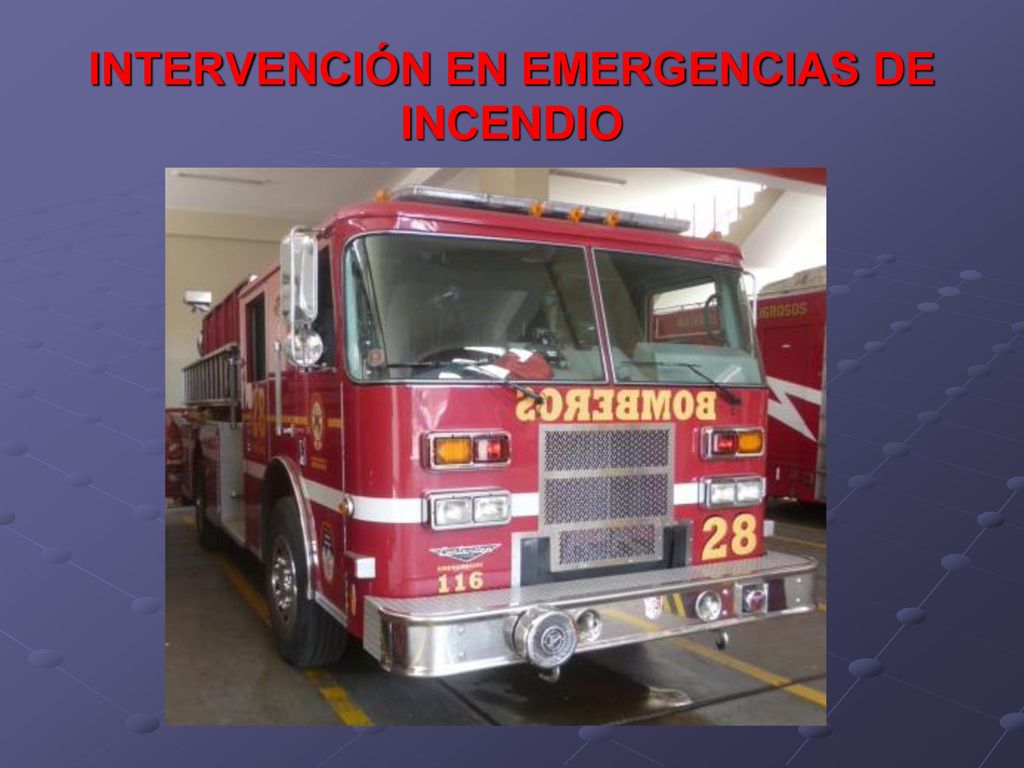

20 INTERVENCIÓN EN EMERGENCIAS DE INCENDIO

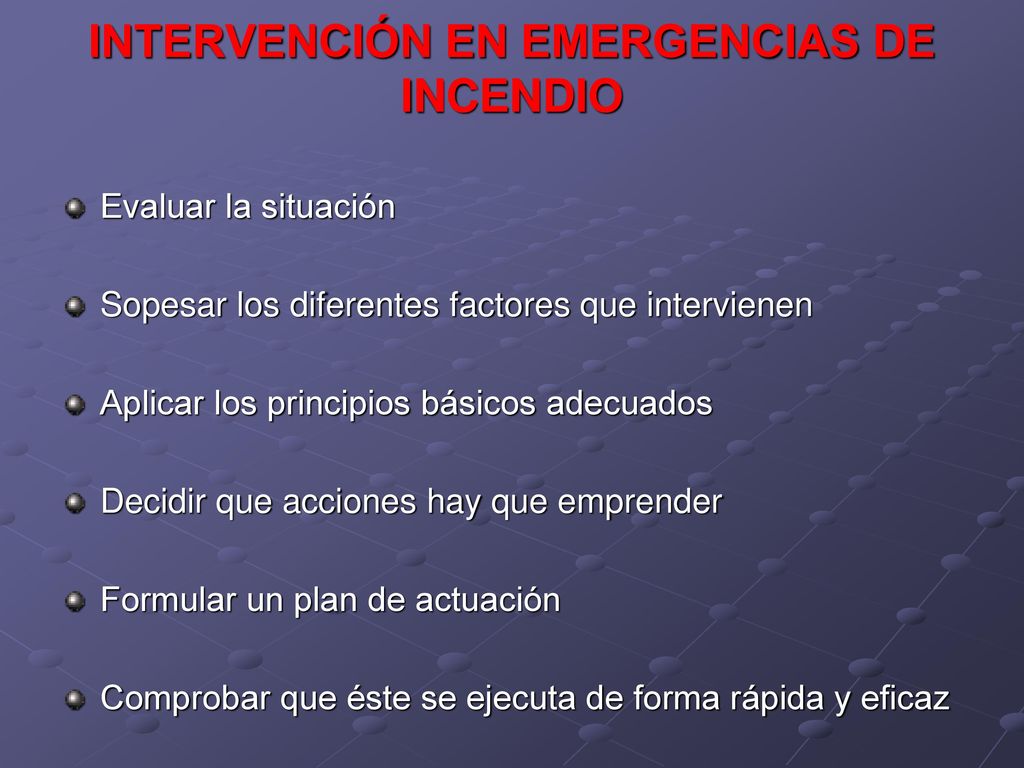

21 INTERVENCIÓN EN EMERGENCIAS DE INCENDIO
Evaluar la situación Sopesar los diferentes factores que intervienen Aplicar los principios básicos adecuados Decidir que acciones hay que emprender Formular un plan de actuación Comprobar que éste se ejecuta de forma rápida y eficaz

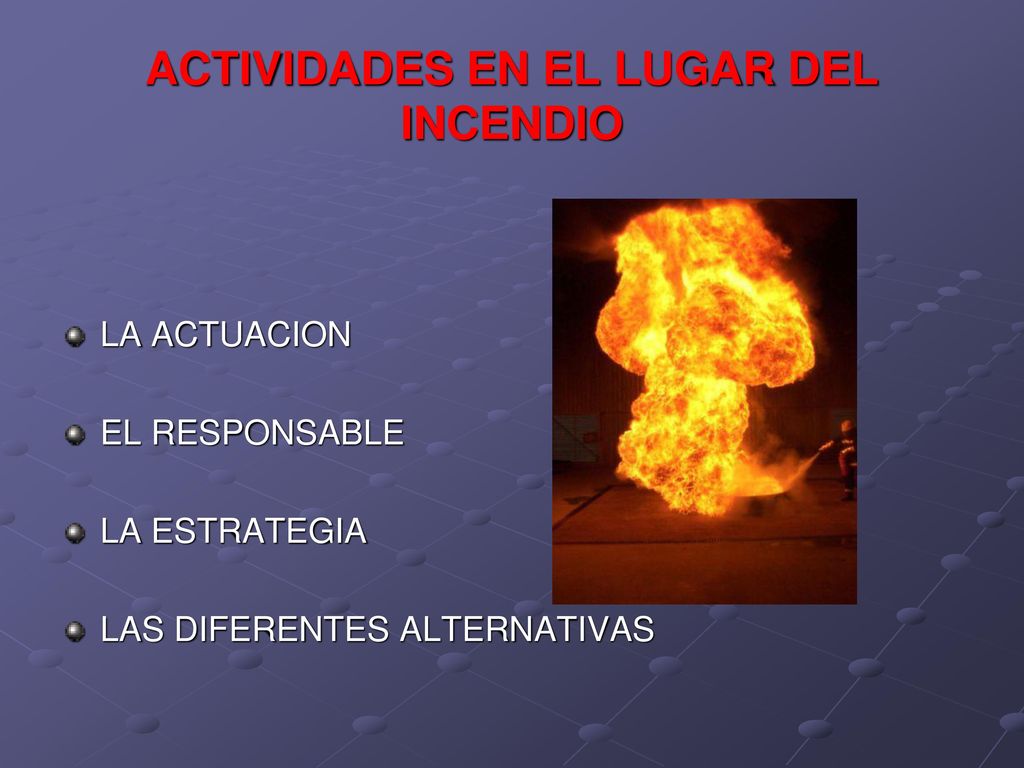

22 ACTIVIDADES EN EL LUGAR DEL INCENDIO
LA ACTUACION EL RESPONSABLE LA ESTRATEGIA LAS DIFERENTES ALTERNATIVAS

23 OPERACIONES DE LA LUCHA CONTRA INCENDIOS
EVALUACIÓN RESCATE EXPOSICIONES CONFINAMIENTO EXTINCIÓN REACONDICIONAMIENTO VENTILACIÓN SALVAMENTO

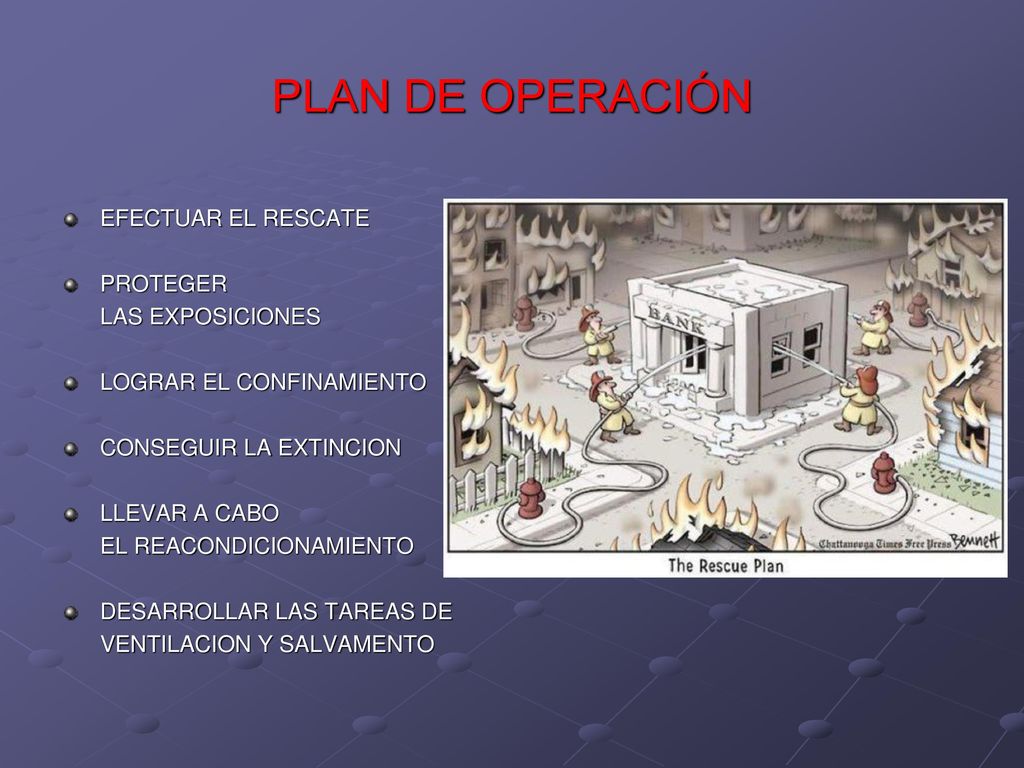

24 PLAN DE OPERACIÓN EFECTUAR EL RESCATE PROTEGER LAS EXPOSICIONES
LOGRAR EL CONFINAMIENTO CONSEGUIR LA EXTINCION LLEVAR A CABO EL REACONDICIONAMIENTO DESARROLLAR LAS TAREAS DE VENTILACION Y SALVAMENTO

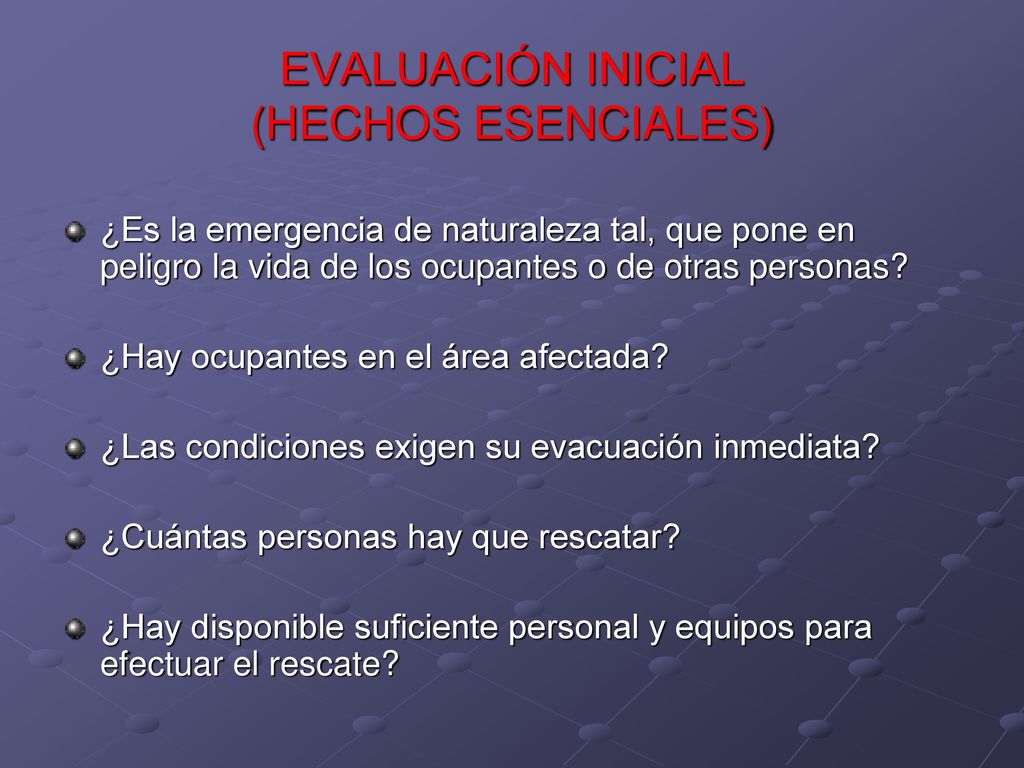

25 EVALUACIÓN INICIAL (HECHOS ESENCIALES)
¿Es la emergencia de naturaleza tal, que pone en peligro la vida de los ocupantes o de otras personas? ¿Hay ocupantes en el área afectada? ¿Las condiciones exigen su evacuación inmediata? ¿Cuántas personas hay que rescatar? ¿Hay disponible suficiente personal y equipos para efectuar el rescate?

26 PROTECCIÓN DE EXPOSICIONES (HECHOS ESENCIALES)
Naturaleza, volumen, y distribución física del combustible involucrado Volumen, altura e intensidad de las llamas en el exterior Naturaleza, volumen y distribución física del combustible expuesto Intensidad del calor radiante

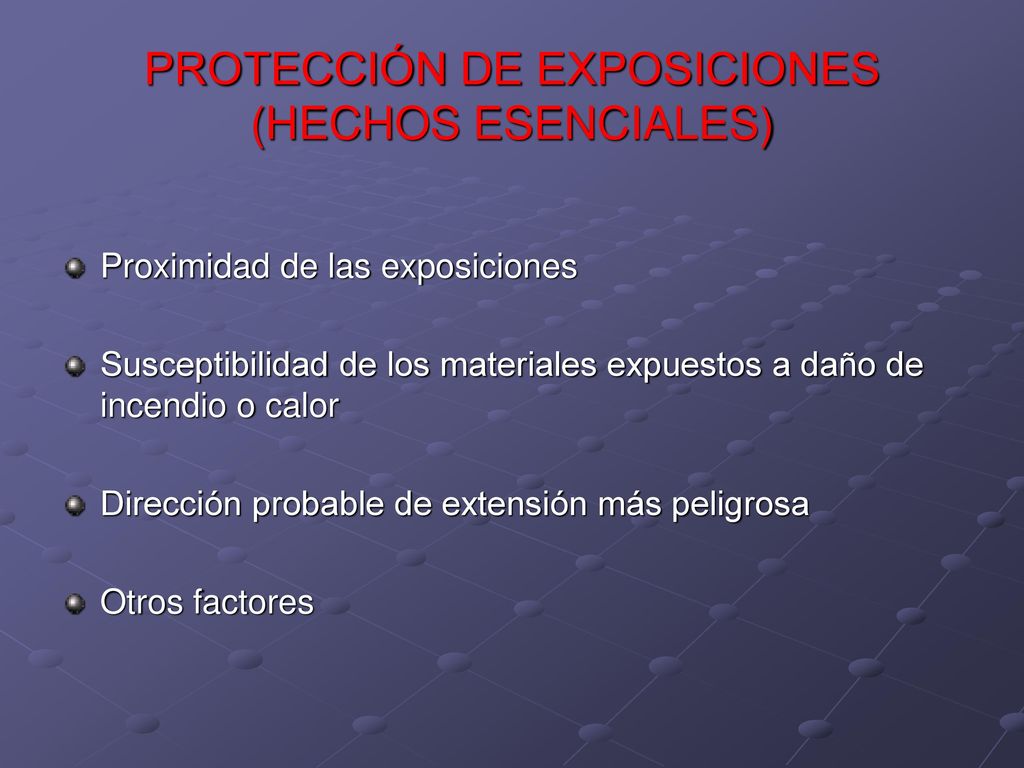

27 PROTECCIÓN DE EXPOSICIONES (HECHOS ESENCIALES)
Proximidad de las exposiciones Susceptibilidad de los materiales expuestos a daño de incendio o calor Dirección probable de extensión más peligrosa Otros factores

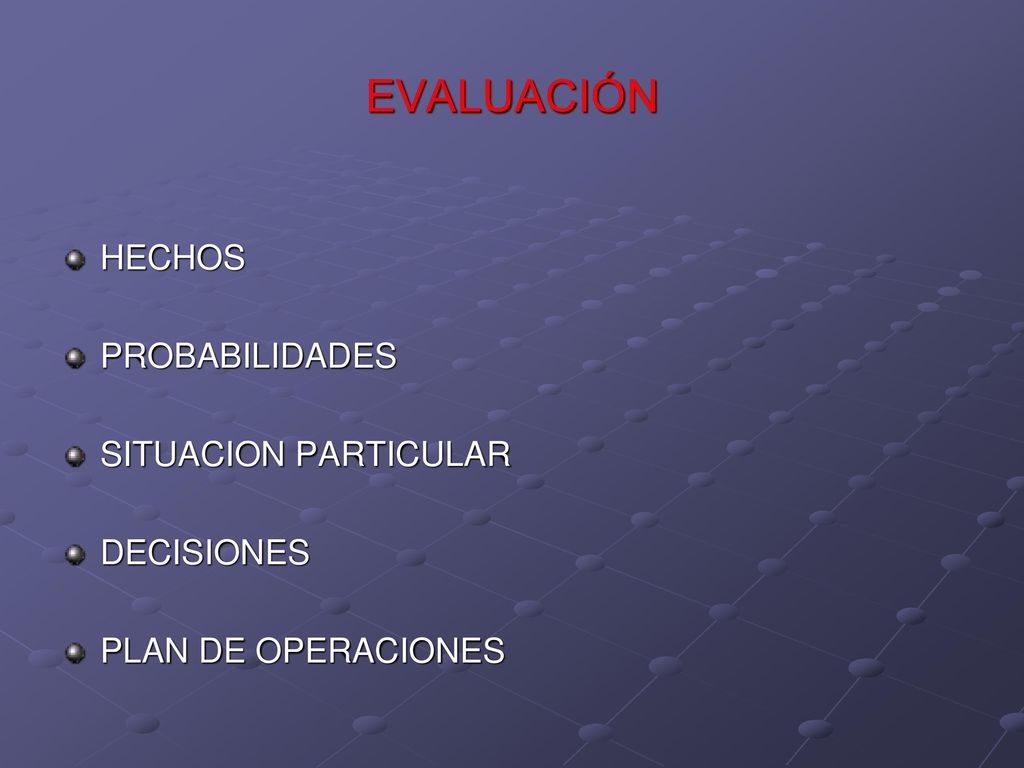

28 EVALUACIÓN HECHOS PROBABILIDADES SITUACION PARTICULAR DECISIONES
PLAN DE OPERACIONES

29 CONFINAMIENTO PROPAGACION Por aberturas desprotegidas
Por radiación de calor Por conducción de calor HORIZONTAL O VERTICAL Incendio de puertas y tabiques Desplome de techos y suelos Chispas y materiales incendiados Etc.

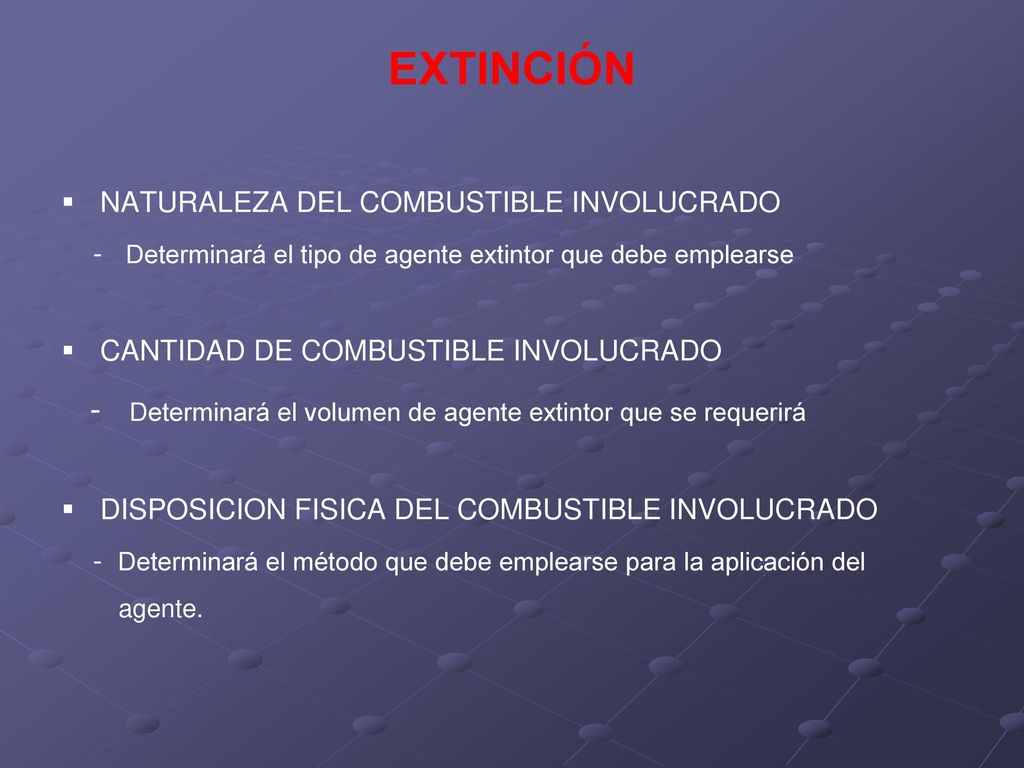

30 EXTINCIÓN - Determinará el volumen de agente extintor que se requerirá
NATURALEZA DEL COMBUSTIBLE INVOLUCRADO - Determinará el tipo de agente extintor que debe emplearse CANTIDAD DE COMBUSTIBLE INVOLUCRADO - Determinará el volumen de agente extintor que se requerirá DISPOSICION FISICA DEL COMBUSTIBLE INVOLUCRADO - Determinará el método que debe emplearse para la aplicación del agente.

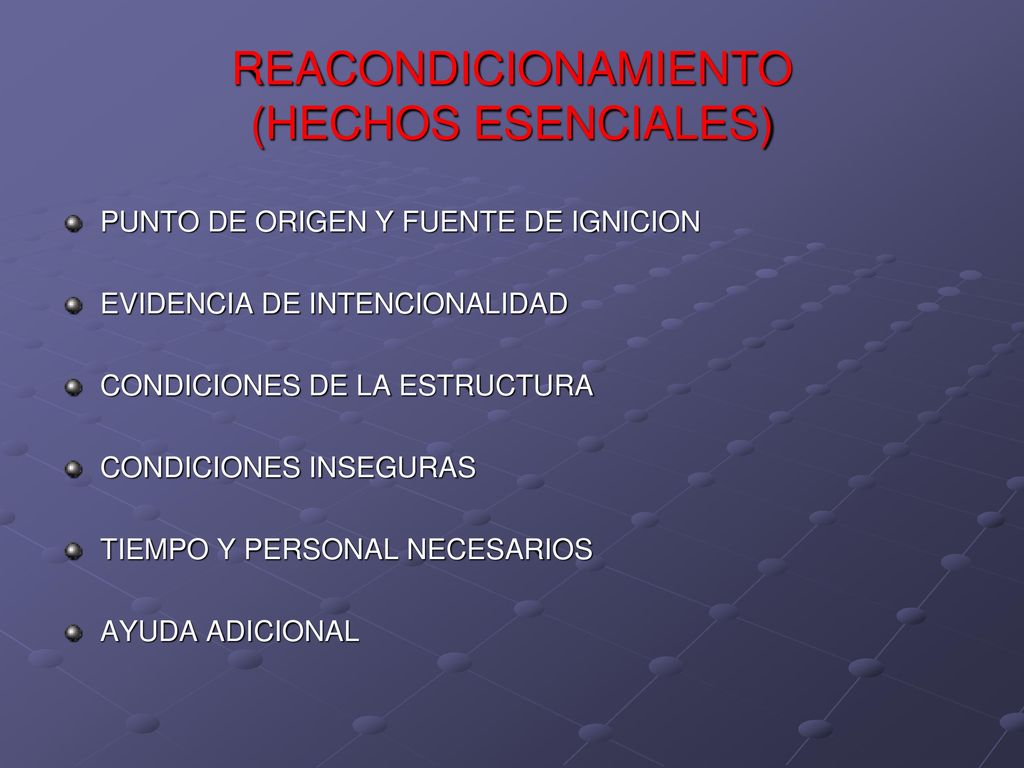

31 REACONDICIONAMIENTO (HECHOS ESENCIALES)
PUNTO DE ORIGEN Y FUENTE DE IGNICION EVIDENCIA DE INTENCIONALIDAD CONDICIONES DE LA ESTRUCTURA CONDICIONES INSEGURAS TIEMPO Y PERSONAL NECESARIOS AYUDA ADICIONAL

32 REACONDICIONAMIENTO (ACCIONES)
Iniciar inmediatamente las labores necesarias para completar la extinción Inspección de los posibles caminos de extensión del incendio Revisar todos los espacios ocultos Retirar puertas, ventanas y vidrios rotos Preservar cualquier evidencia de incendio intencionado Eliminar cualquier condición de inseguridad

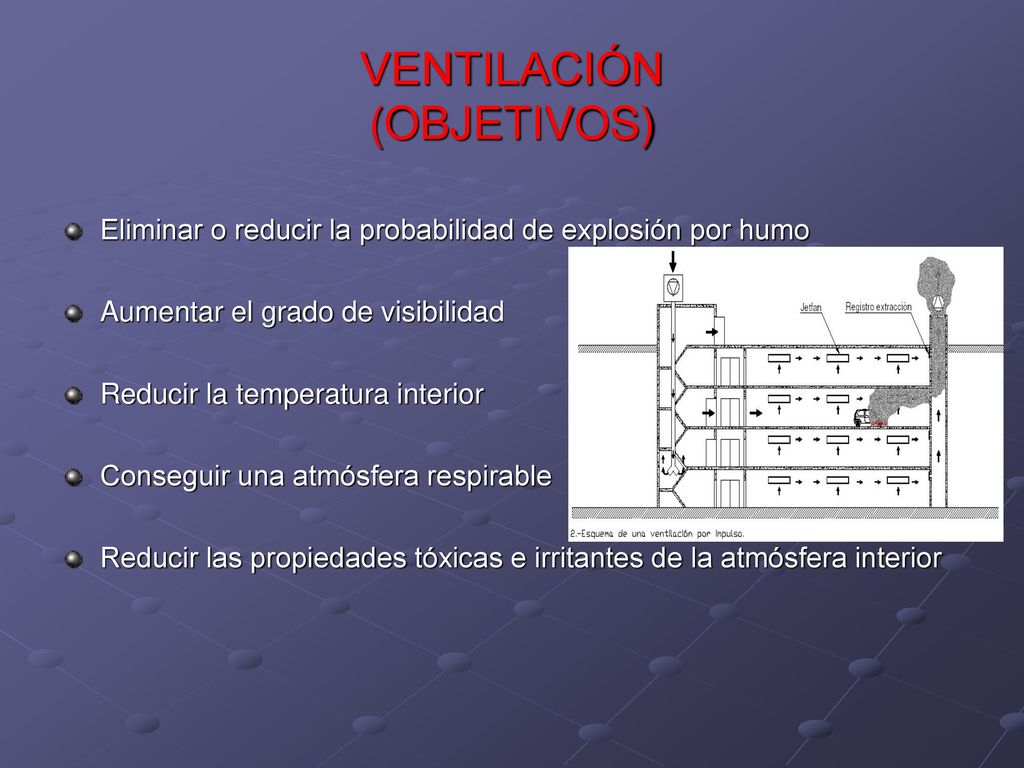

33 VENTILACIÓN (OBJETIVOS)
Eliminar o reducir la probabilidad de explosión por humo Aumentar el grado de visibilidad Reducir la temperatura interior Conseguir una atmósfera respirable Reducir las propiedades tóxicas e irritantes de la atmósfera interior

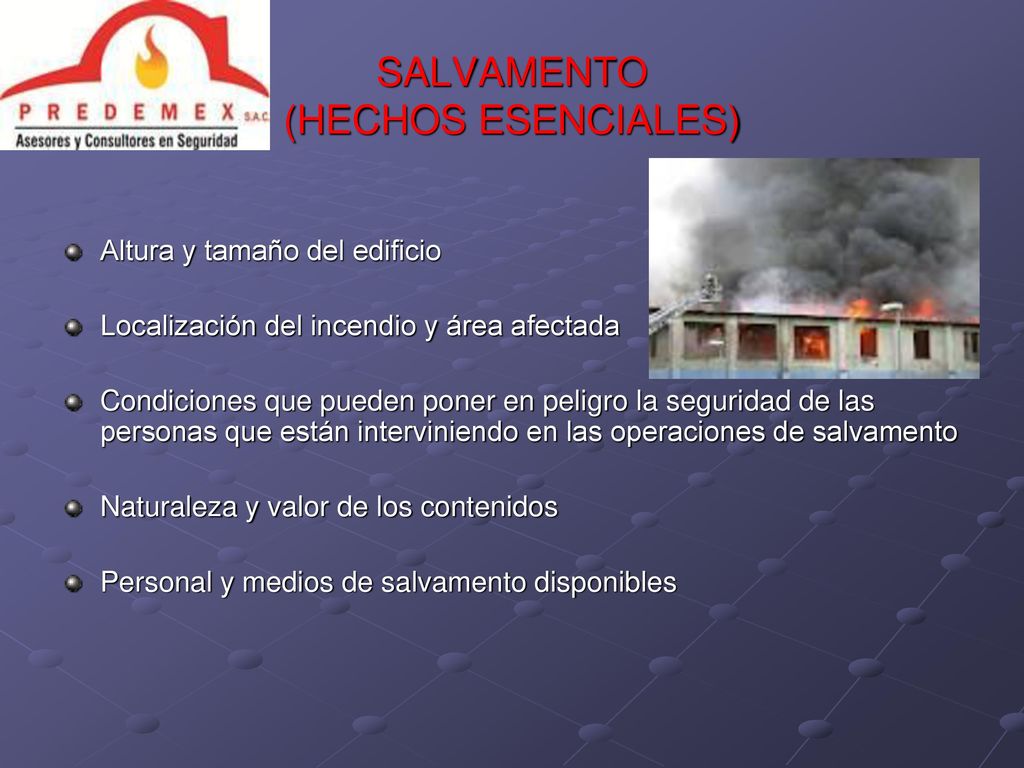

34 SALVAMENTO (HECHOS ESENCIALES)
Altura y tamaño del edificio Localización del incendio y área afectada Condiciones que pueden poner en peligro la seguridad de las personas que están interviniendo en las operaciones de salvamento Naturaleza y valor de los contenidos Personal y medios de salvamento disponibles

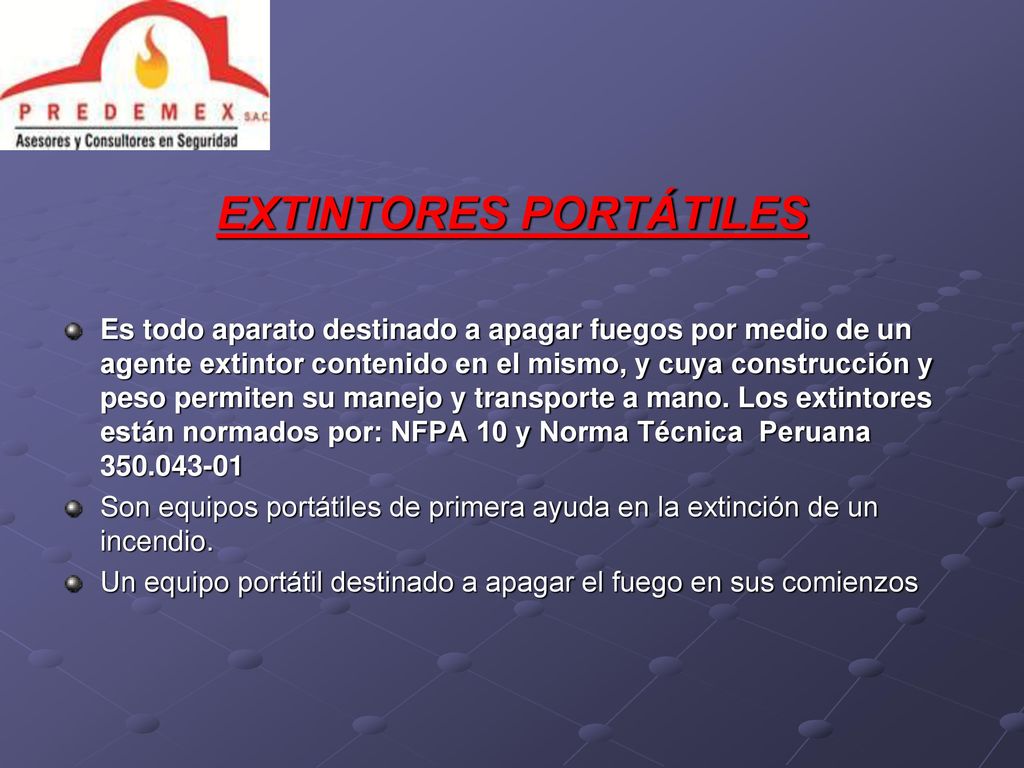

35 EXTINTORES PORTÁTILES
Es todo aparato destinado a apagar fuegos por medio de un agente extintor contenido en el mismo, y cuya construcción y peso permiten su manejo y transporte a mano. Los extintores están normados por: NFPA 10 y Norma Técnica Peruana Son equipos portátiles de primera ayuda en la extinción de un incendio. Un equipo portátil destinado a apagar el fuego en sus comienzos

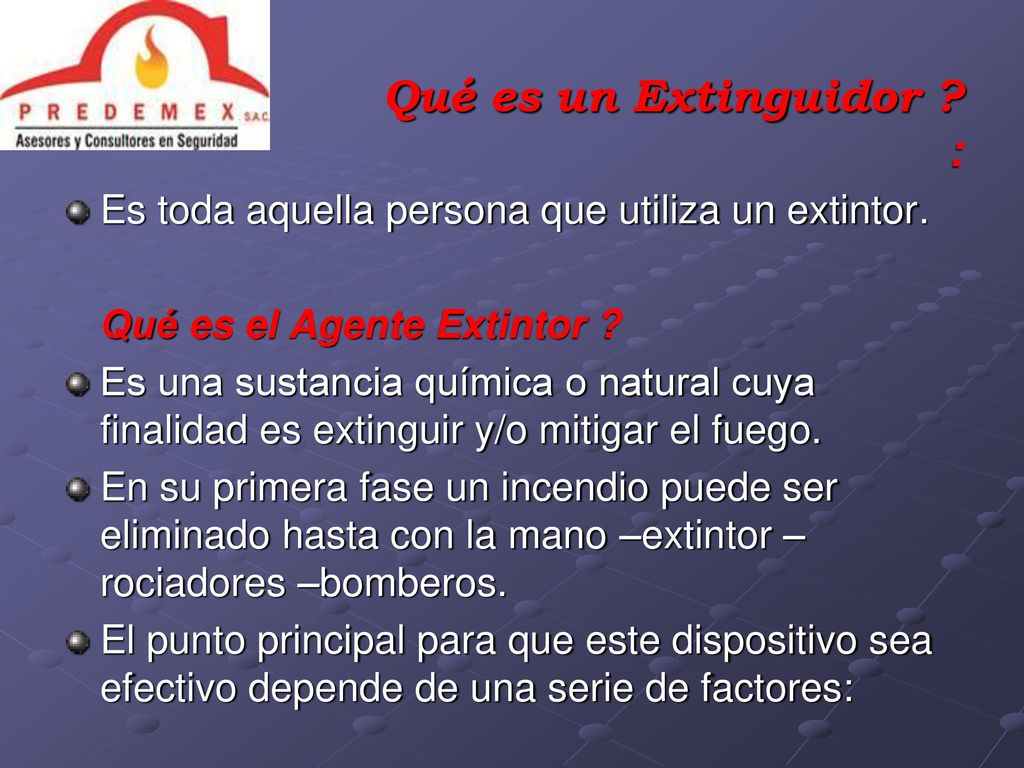

36 Qué es un Extinguidor ? : Es toda aquella persona que utiliza un extintor. Qué es el Agente Extintor ? Es una sustancia química o natural cuya finalidad es extinguir y/o mitigar el fuego. En su primera fase un incendio puede ser eliminado hasta con la mano –extintor –rociadores –bomberos. El punto principal para que este dispositivo sea efectivo depende de una serie de factores:

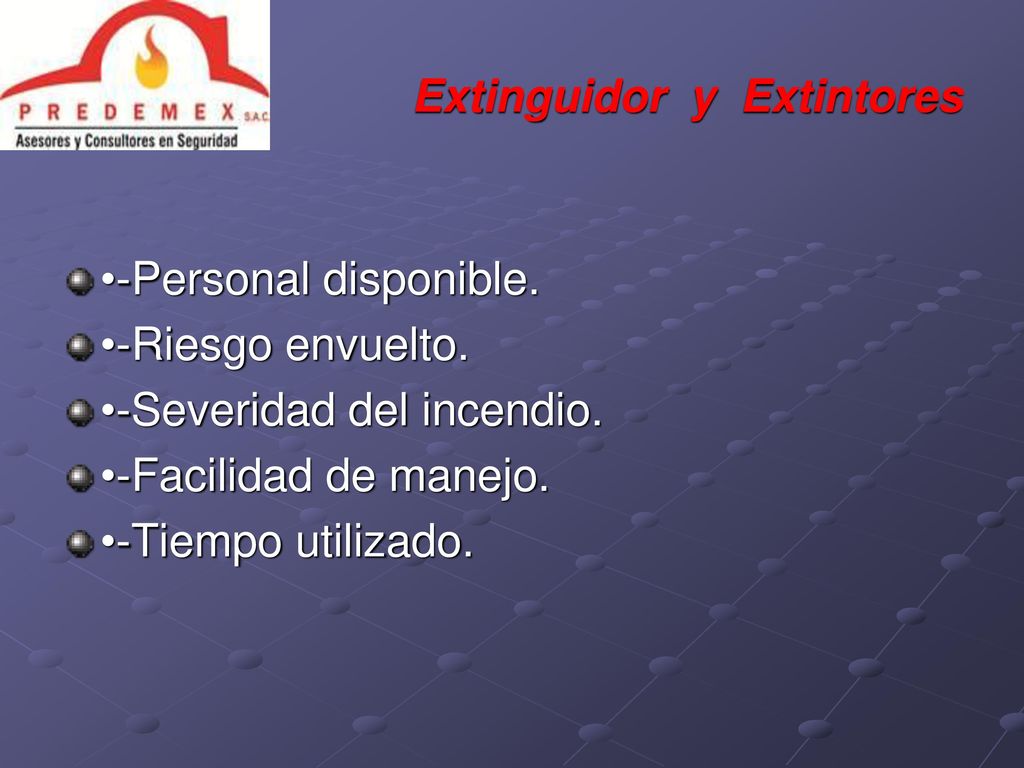

37 Extinguidor y Extintores
•-Personal disponible. •-Riesgo envuelto. •-Severidad del incendio. •-Facilidad de manejo. •-Tiempo utilizado.

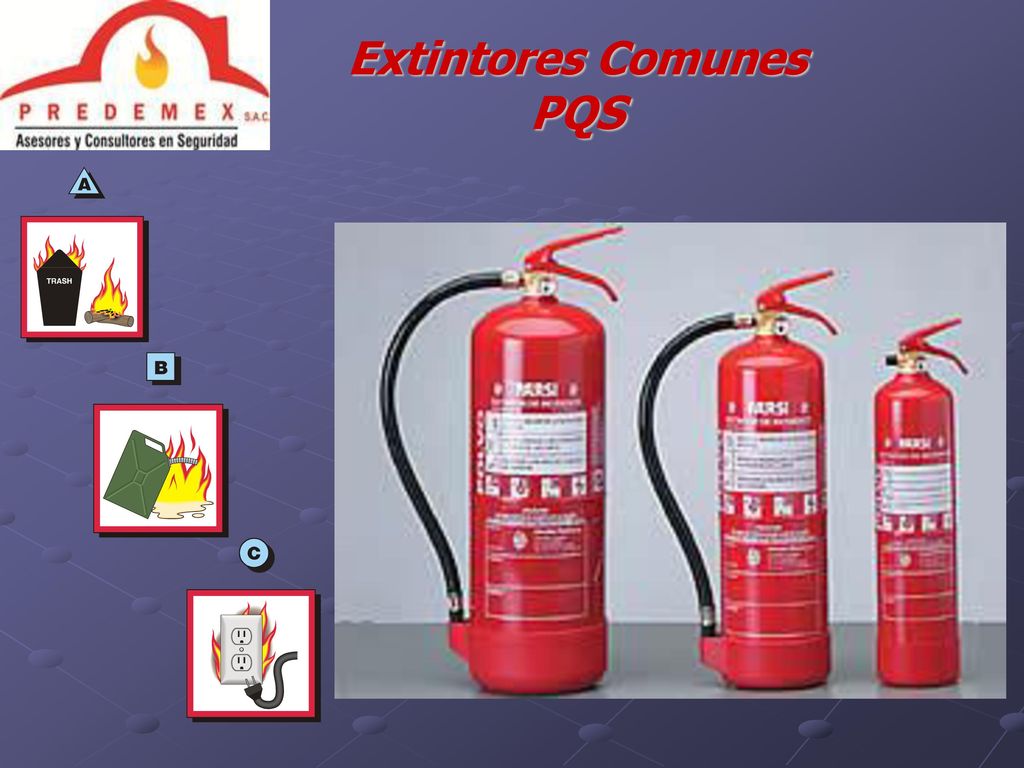

38 Extintores Comunes PQS

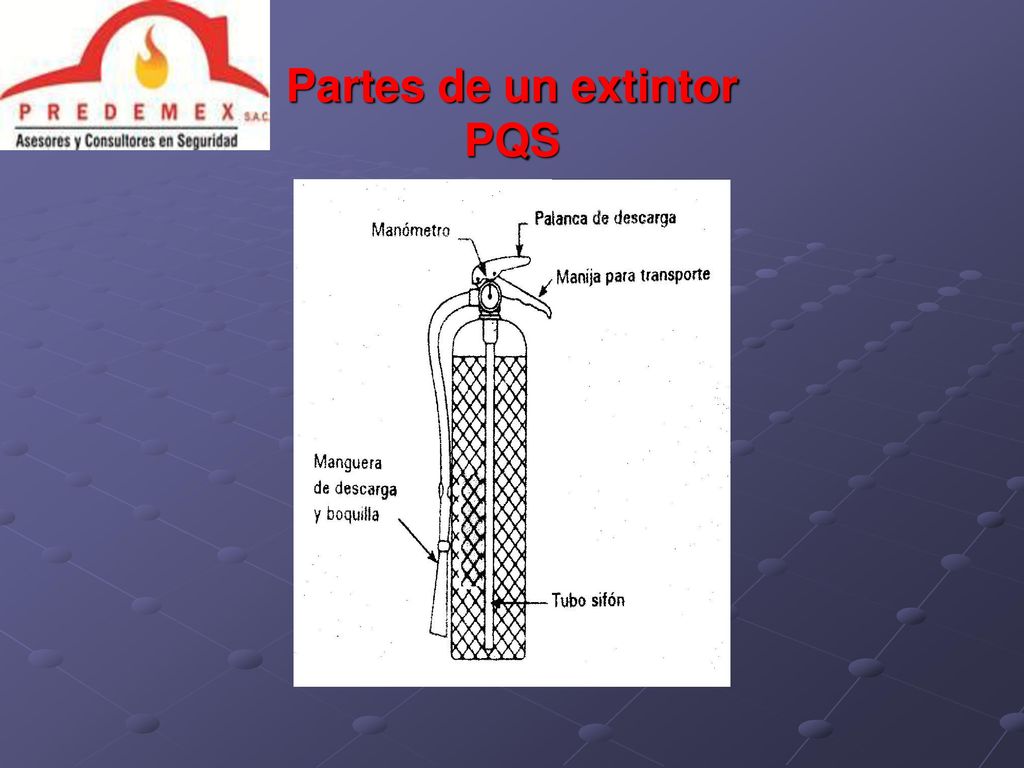

39 Partes de un extintor PQS

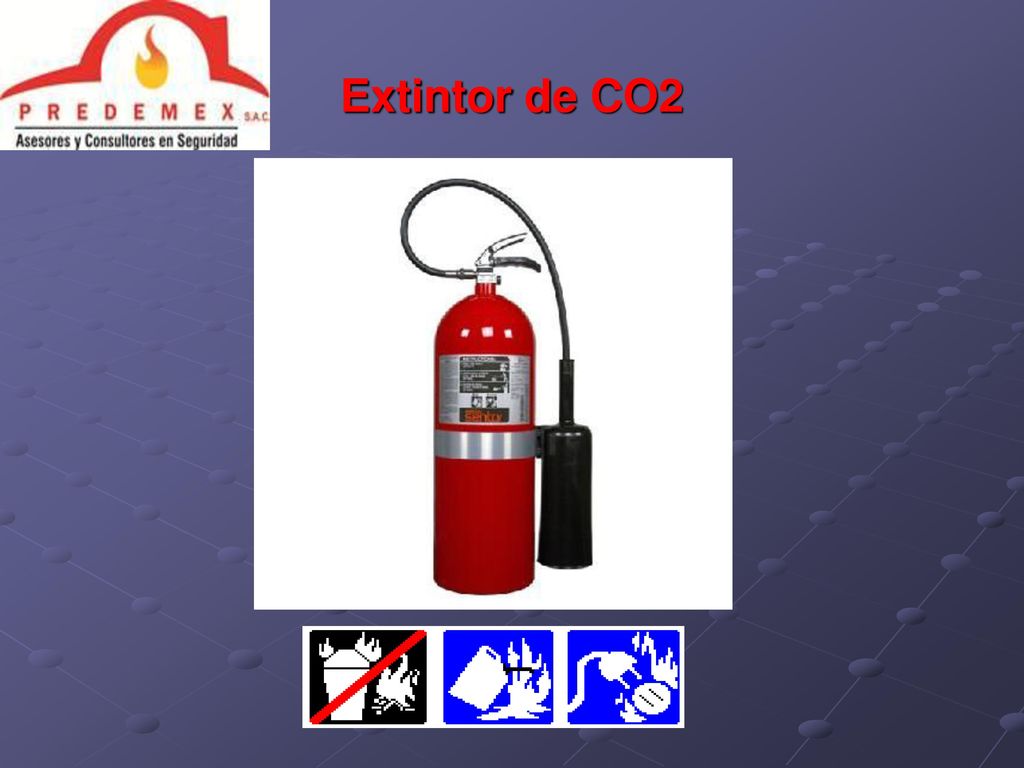

40 Extintor de CO2

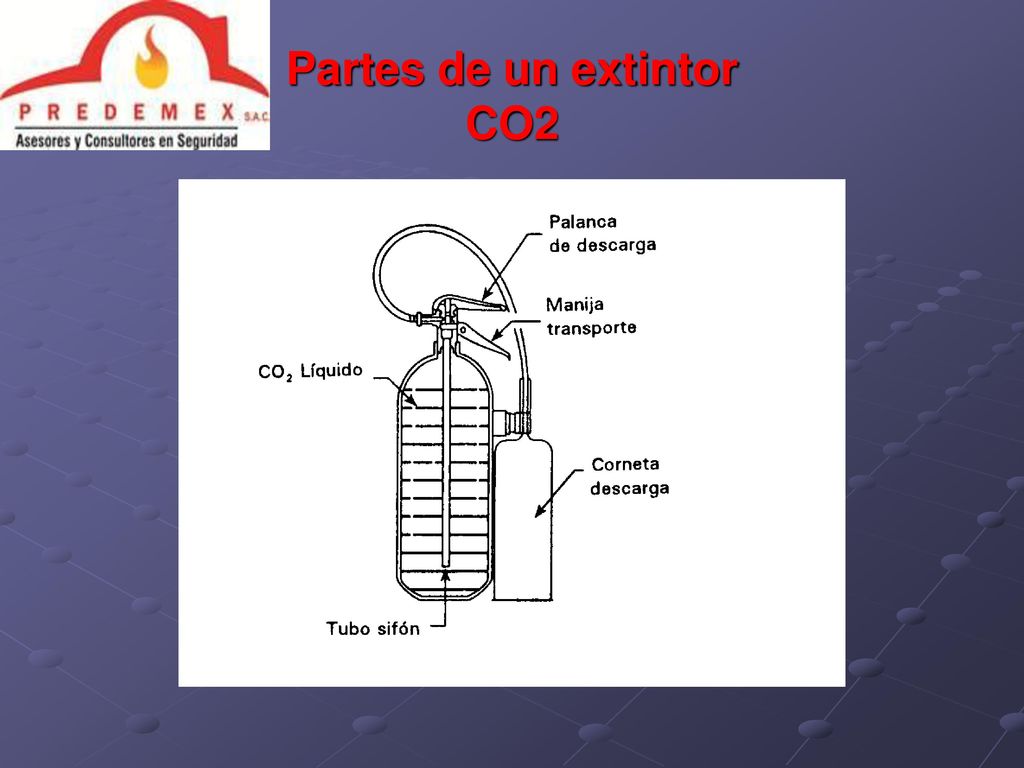

41 Partes de un extintor CO2

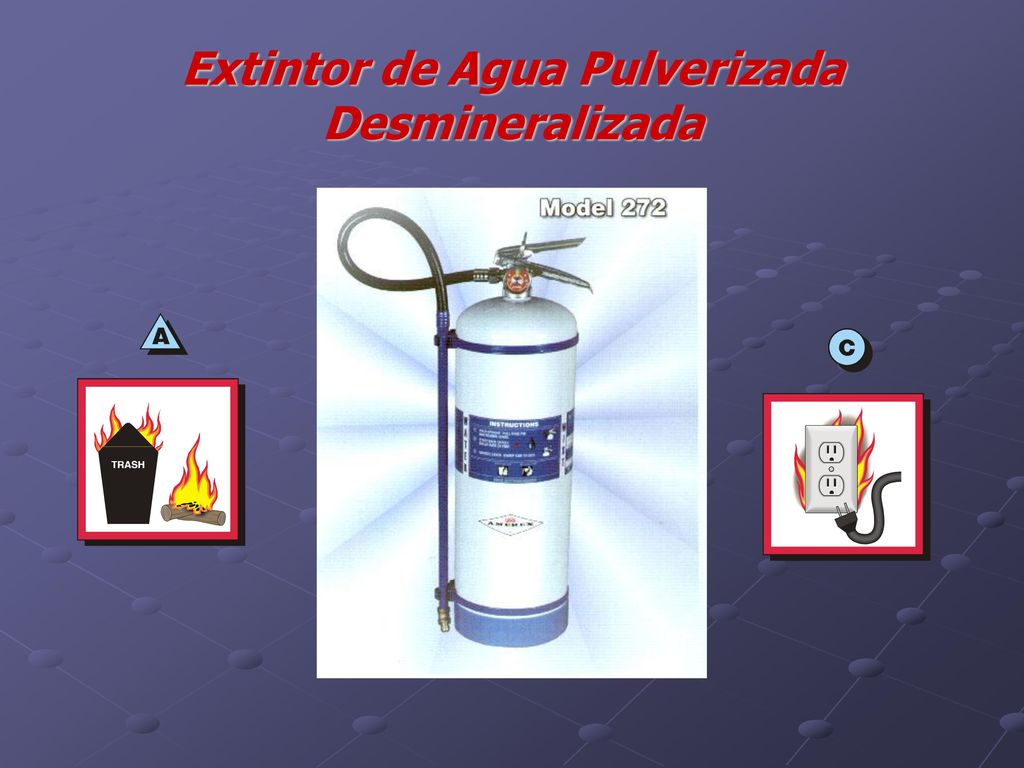

42 Extintor de Agua Pulverizada Desmineralizada

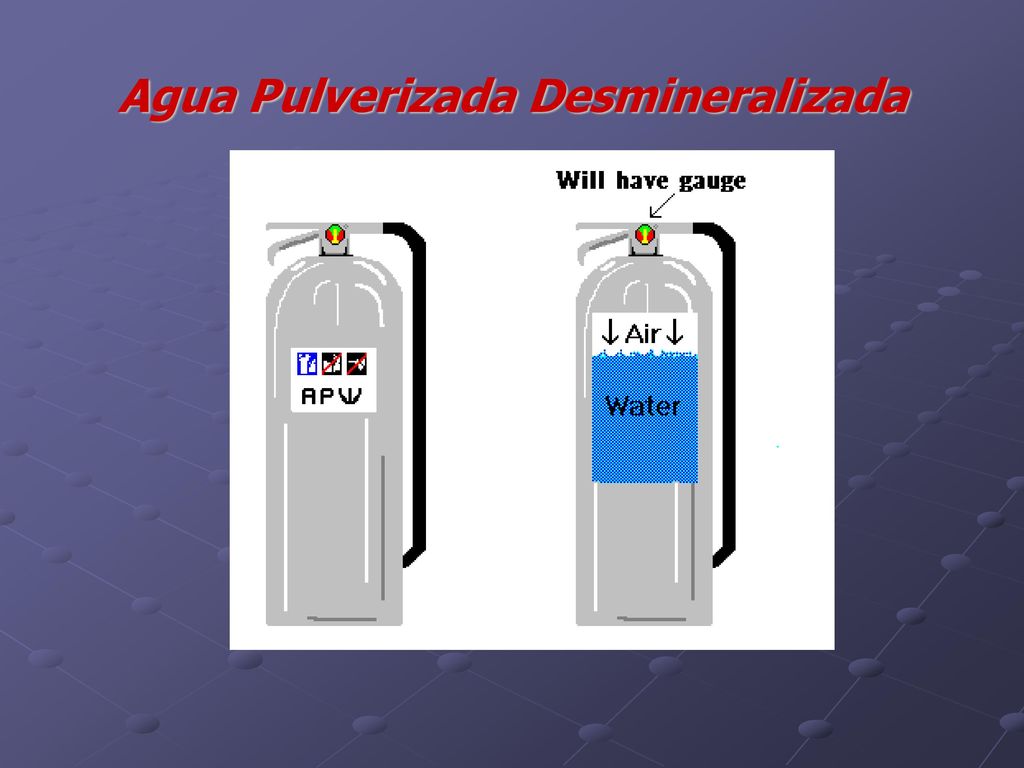

43 Agua Pulverizada Desmineralizada

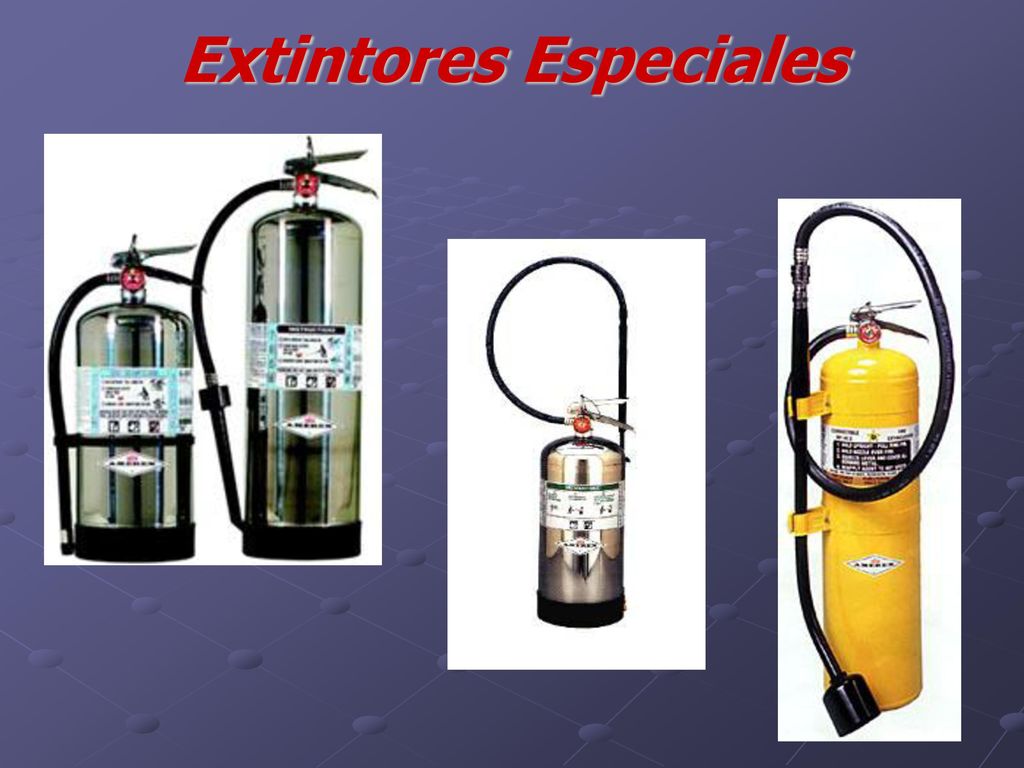

44 Extintores Especiales

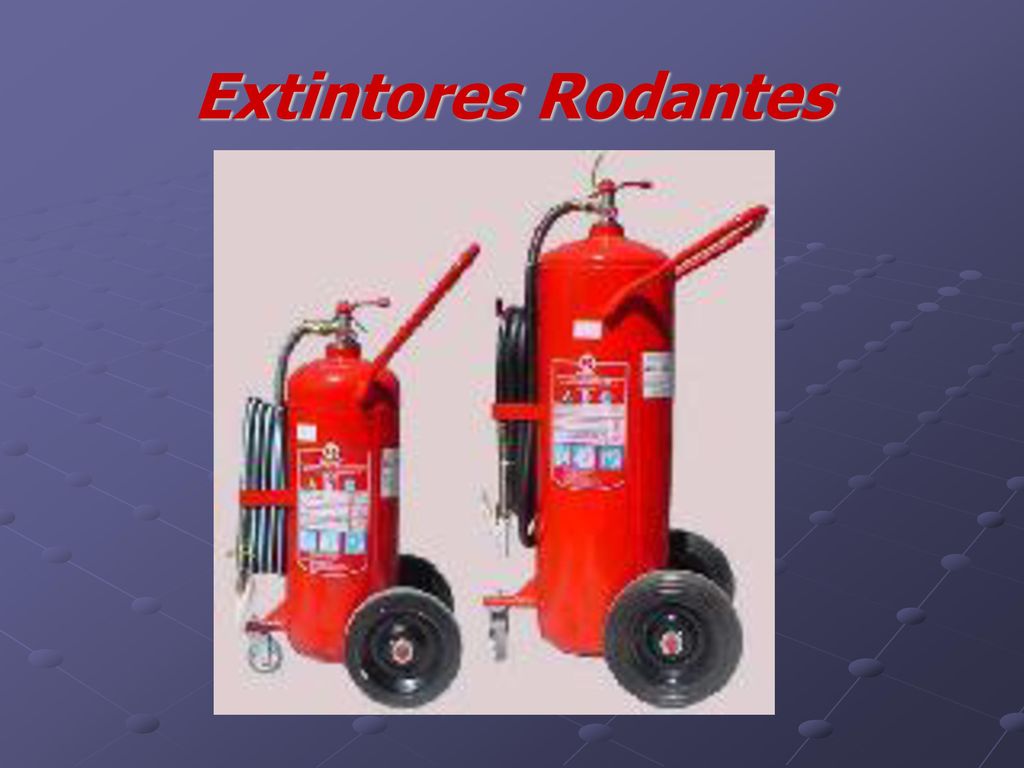

45 Extintores Rodantes

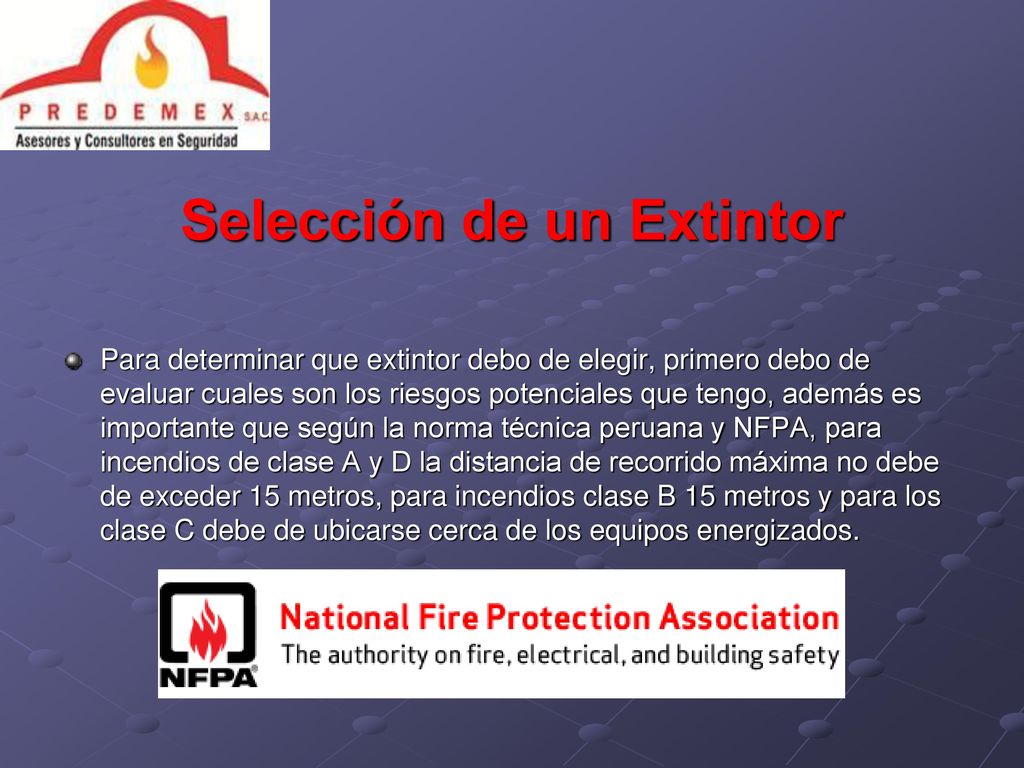

46 Selección de un Extintor
Para determinar que extintor debo de elegir, primero debo de evaluar cuales son los riesgos potenciales que tengo, además es importante que según la norma técnica peruana y NFPA, para incendios de clase A y D la distancia de recorrido máxima no debe de exceder 15 metros, para incendios clase B 15 metros y para los clase C debe de ubicarse cerca de los equipos energizados.

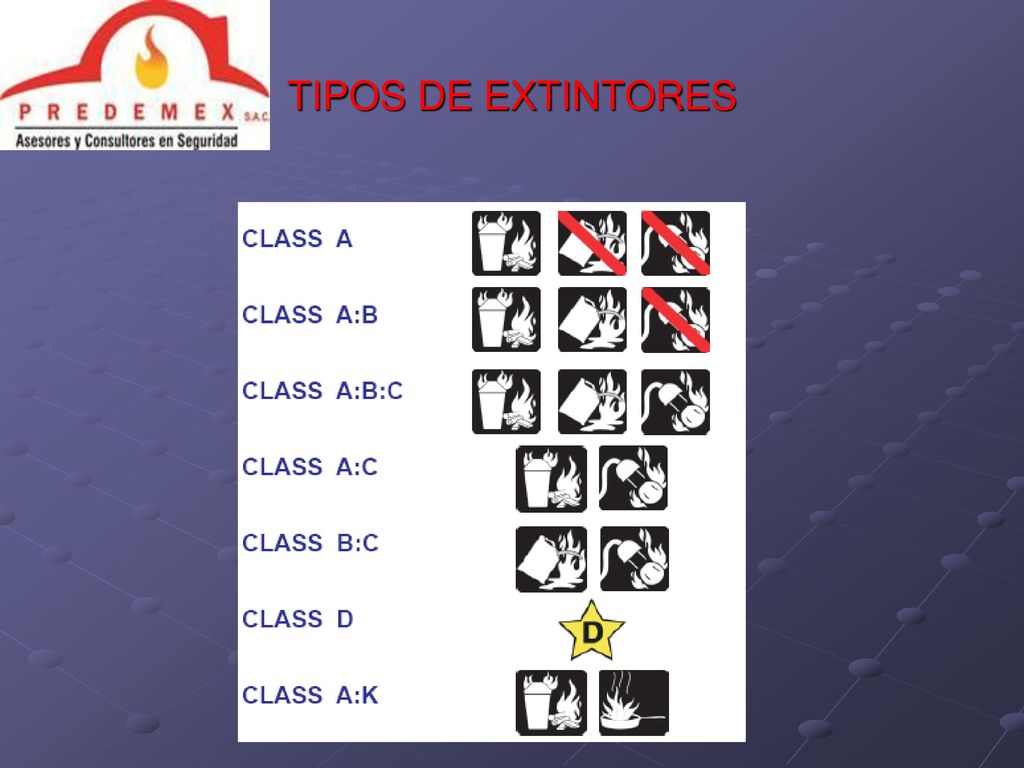

47 TIPOS DE EXTINTORES

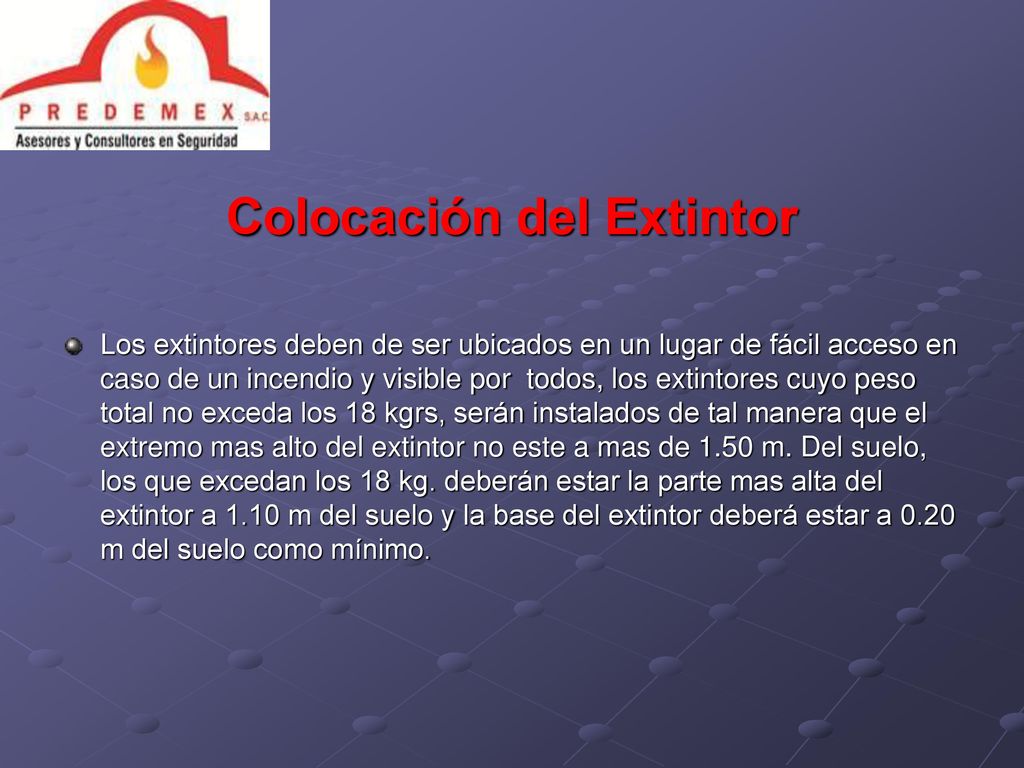

48 Colocación del Extintor
Los extintores deben de ser ubicados en un lugar de fácil acceso en caso de un incendio y visible por todos, los extintores cuyo peso total no exceda los 18 kgrs, serán instalados de tal manera que el extremo mas alto del extintor no este a mas de 1.50 m. Del suelo, los que excedan los 18 kg. deberán estar la parte mas alta del extintor a 1.10 m del suelo y la base del extintor deberá estar a 0.20 m del suelo como mínimo.

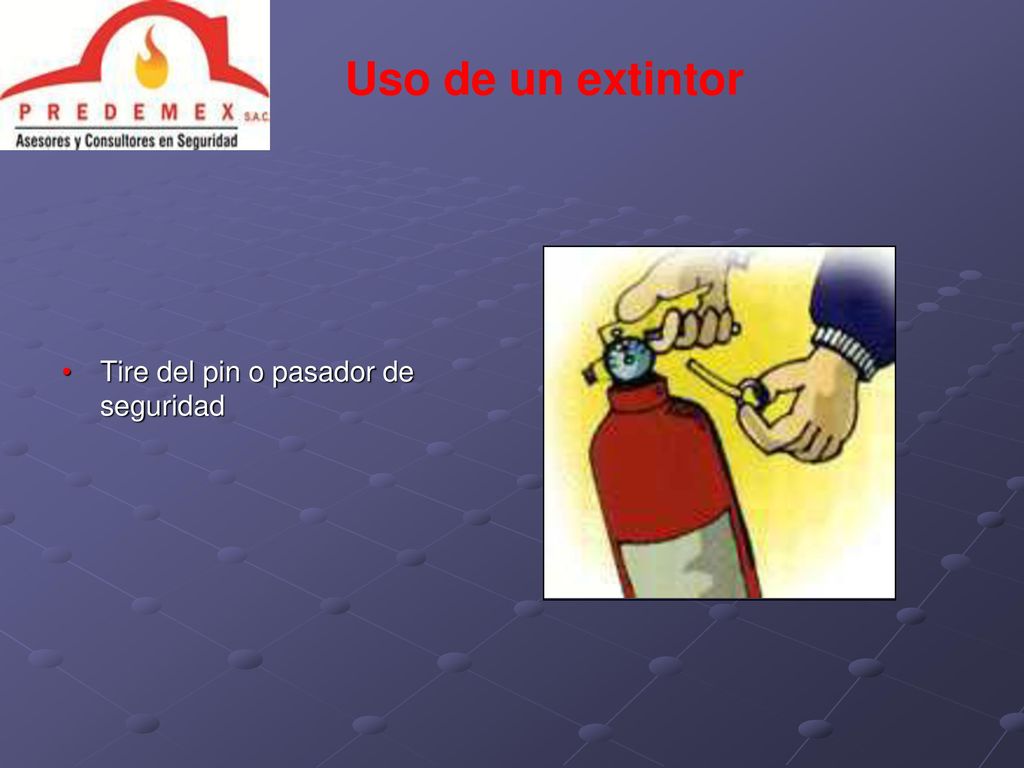

49 Uso de un extintor Tire del pin o pasador de seguridad

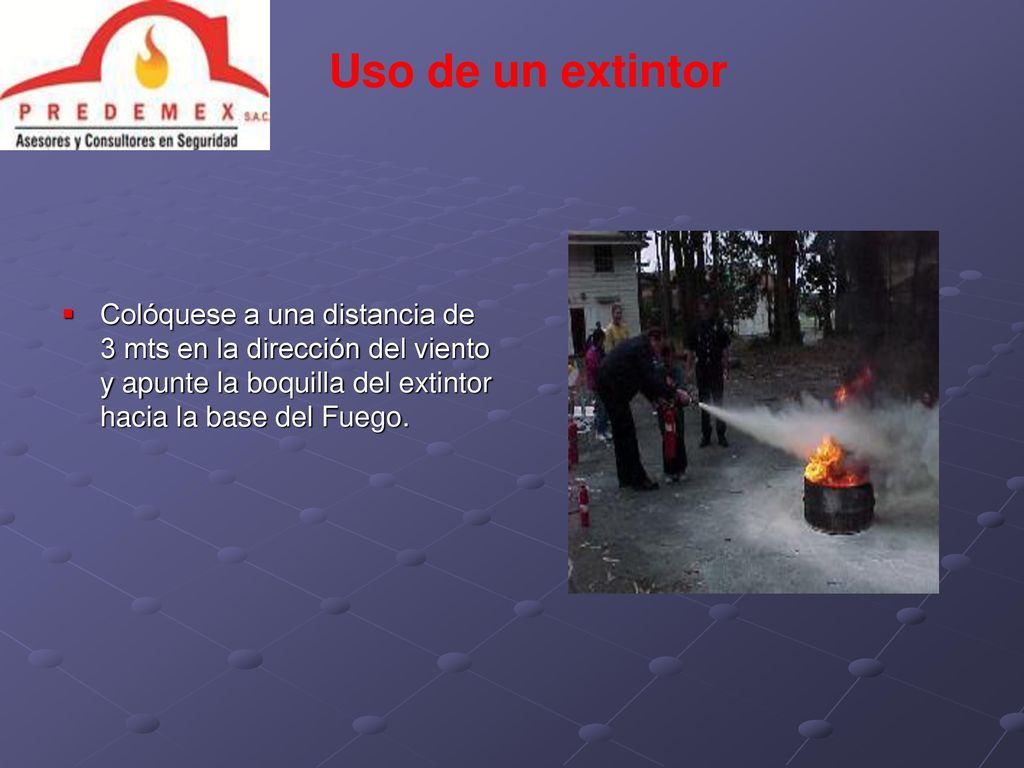

50 Uso de un extintor Colóquese a una distancia de 3 mts en la dirección del viento y apunte la boquilla del extintor hacia la base del Fuego.

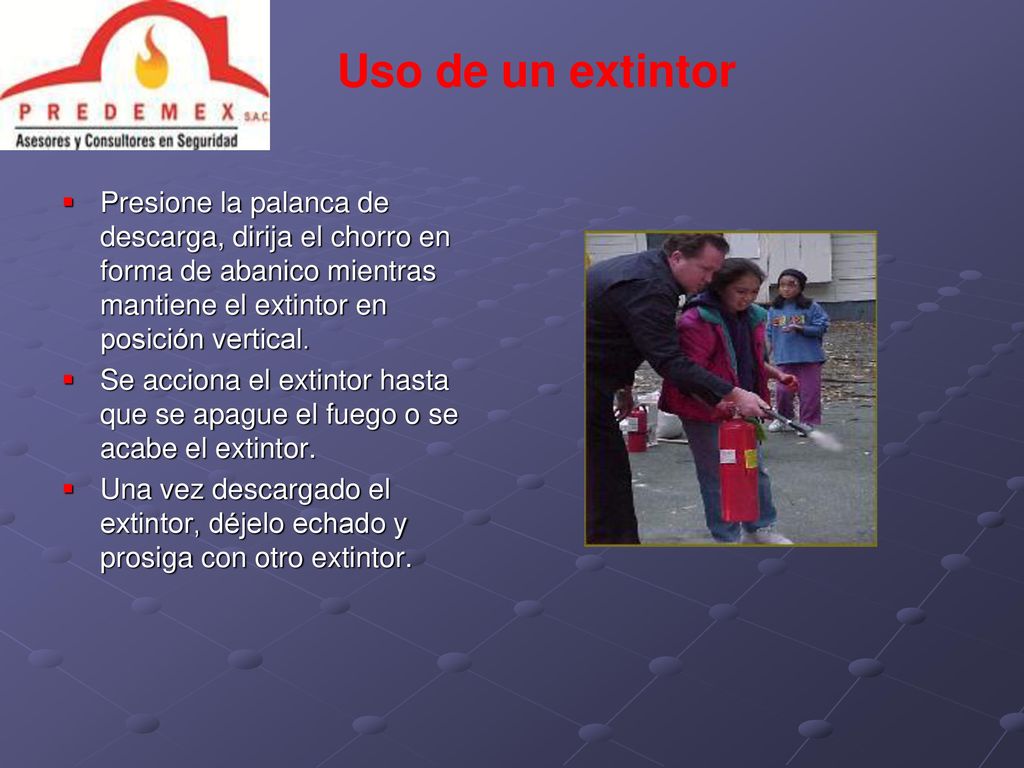

51 Uso de un extintor Presione la palanca de descarga, dirija el chorro en forma de abanico mientras mantiene el extintor en posición vertical. Se acciona el extintor hasta que se apague el fuego o se acabe el extintor. Una vez descargado el extintor, déjelo echado y prosiga con otro extintor.

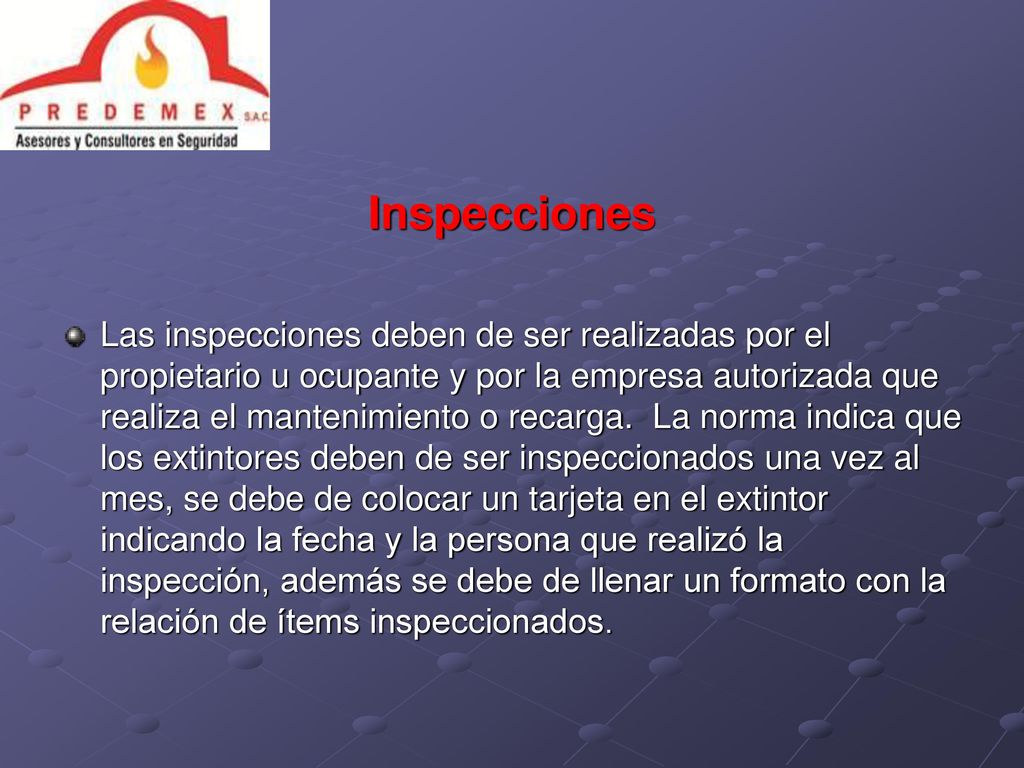

52 Inspecciones Las inspecciones deben de ser realizadas por el propietario u ocupante y por la empresa autorizada que realiza el mantenimiento o recarga. La norma indica que los extintores deben de ser inspeccionados una vez al mes, se debe de colocar un tarjeta en el extintor indicando la fecha y la persona que realizó la inspección, además se debe de llenar un formato con la relación de ítems inspeccionados.

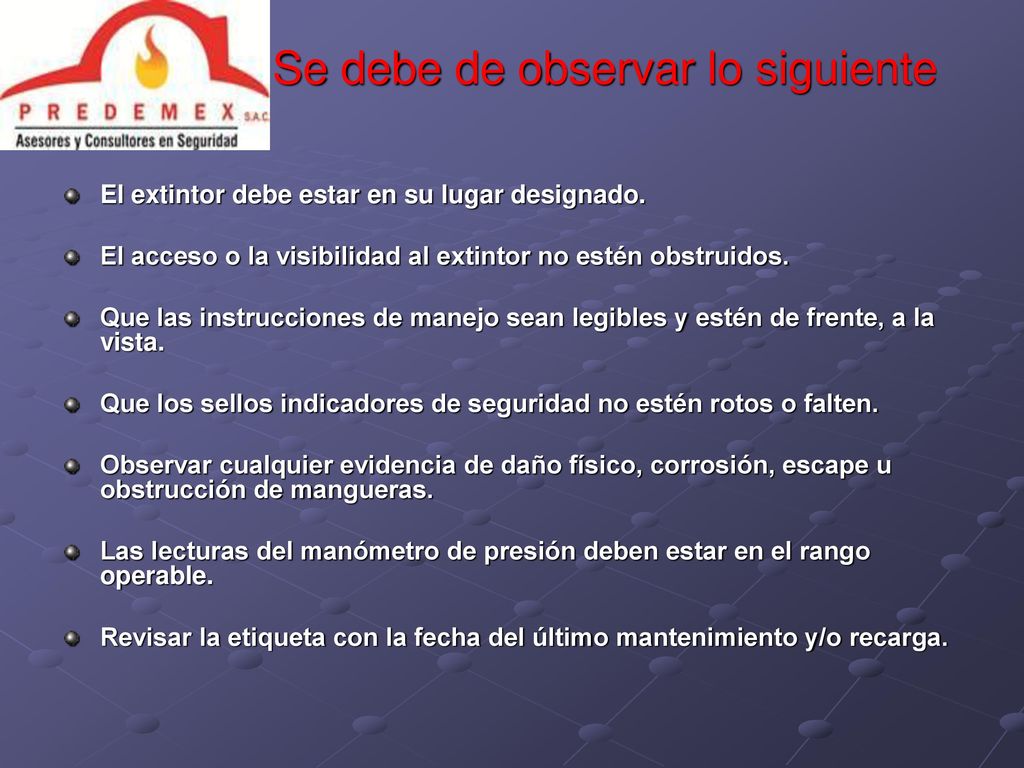

53 Se debe de observar lo siguiente
El extintor debe estar en su lugar designado. El acceso o la visibilidad al extintor no estén obstruidos. Que las instrucciones de manejo sean legibles y estén de frente, a la vista. Que los sellos indicadores de seguridad no estén rotos o falten. Observar cualquier evidencia de daño físico, corrosión, escape u obstrucción de mangueras. Las lecturas del manómetro de presión deben estar en el rango operable. Revisar la etiqueta con la fecha del último mantenimiento y/o recarga.

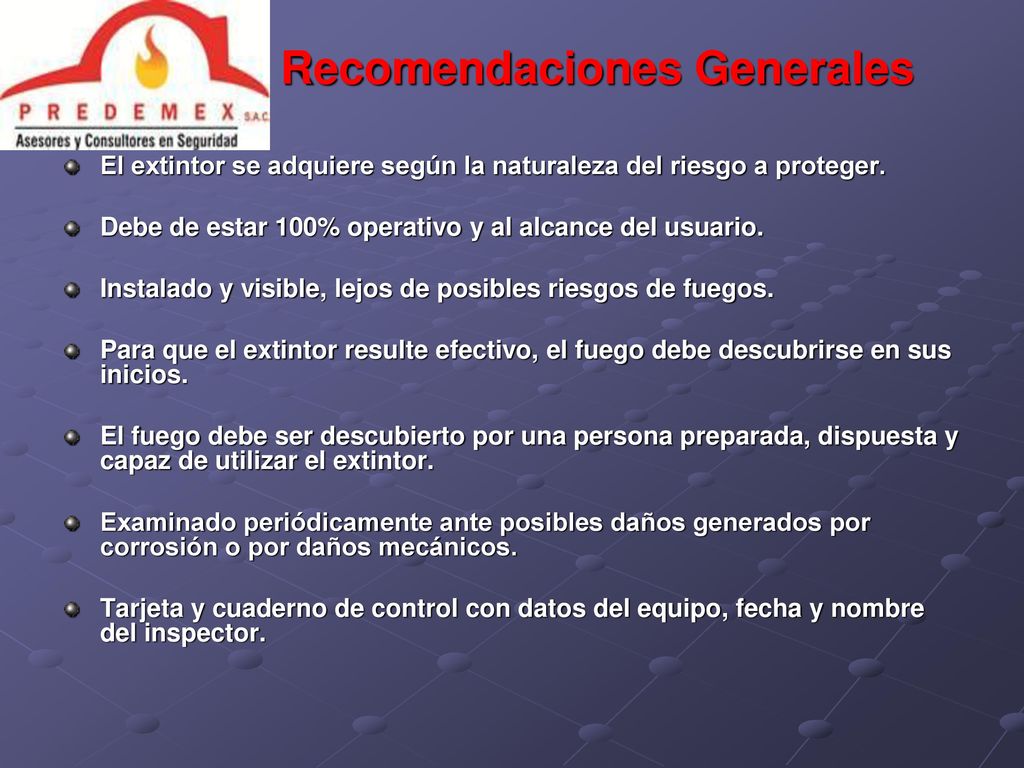

54 Recomendaciones Generales
El extintor se adquiere según la naturaleza del riesgo a proteger. Debe de estar 100% operativo y al alcance del usuario. Instalado y visible, lejos de posibles riesgos de fuegos. Para que el extintor resulte efectivo, el fuego debe descubrirse en sus inicios. El fuego debe ser descubierto por una persona preparada, dispuesta y capaz de utilizar el extintor. Examinado periódicamente ante posibles daños generados por corrosión o por daños mecánicos. Tarjeta y cuaderno de control con datos del equipo, fecha y nombre del inspector.

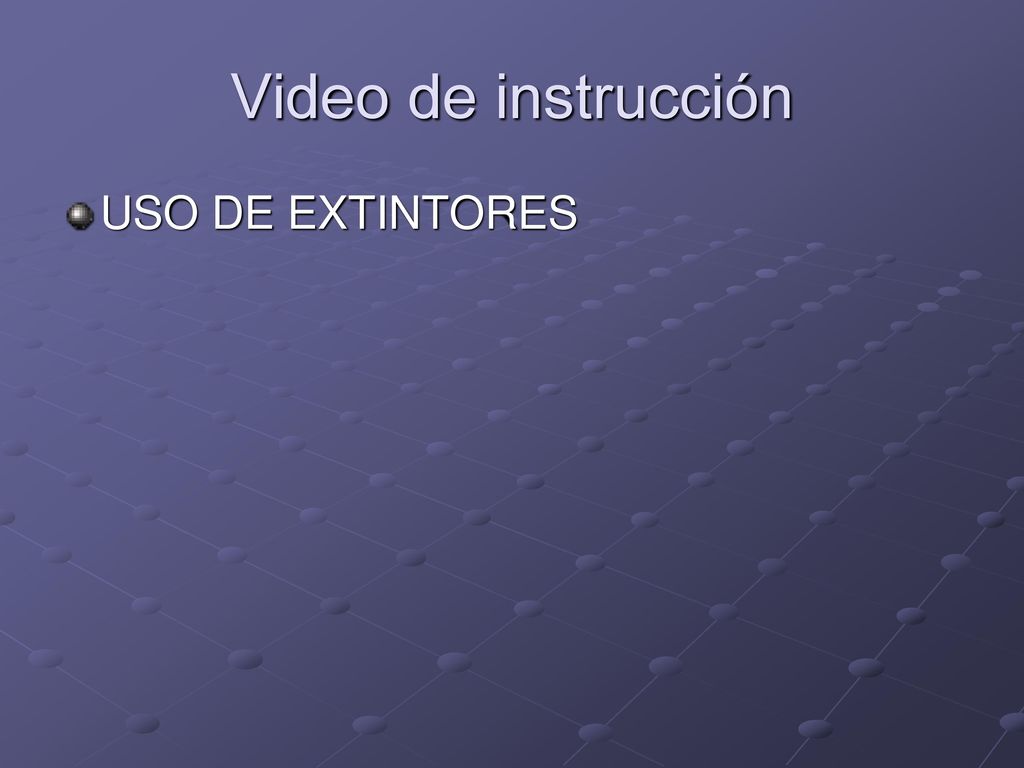

55 Video de instrucción USO DE EXTINTORES

56 ES MEJOR ESTAR PREPARADOS PARA ALGO QUE NO VA A SUCEDER, A QUE SUCEDA ALGO PARA LO CUAL NO ESTAMOS PREPARADOS.
