1 Graficas de control para variables

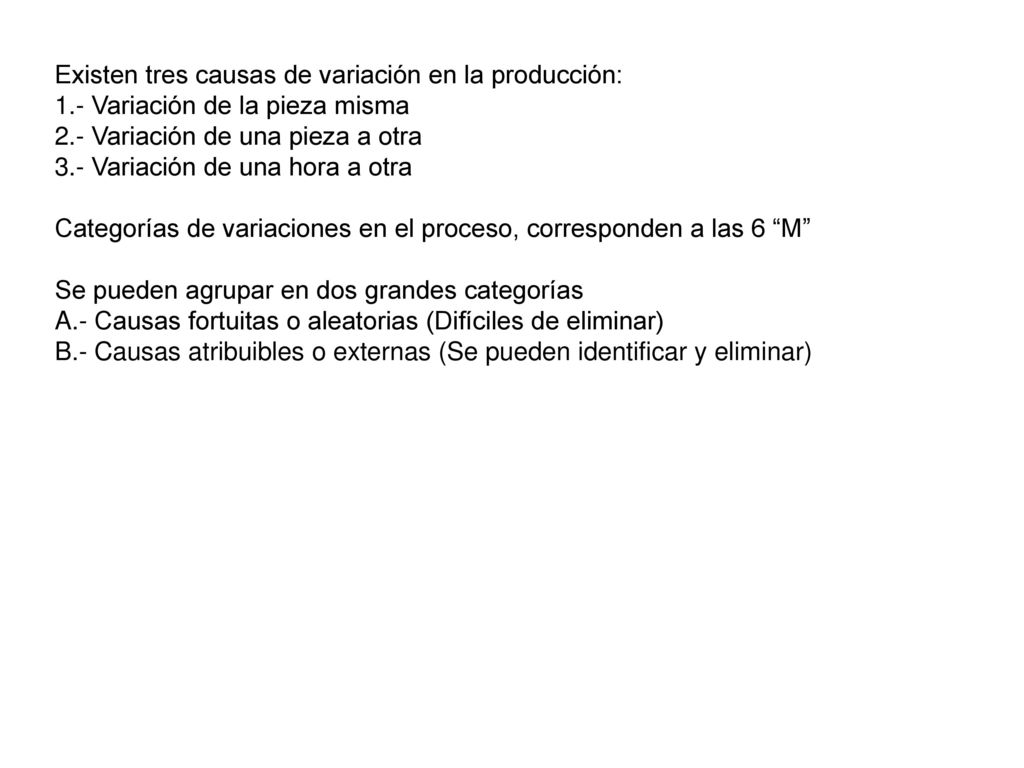

2 Existen tres causas de variación en la producción:
1.- Variación de la pieza misma 2.- Variación de una pieza a otra 3.- Variación de una hora a otra Categorías de variaciones en el proceso, corresponden a las 6 “M” Se pueden agrupar en dos grandes categorías A.- Causas fortuitas o aleatorias (Difíciles de eliminar) B.- Causas atribuibles o externas (Se pueden identificar y eliminar)

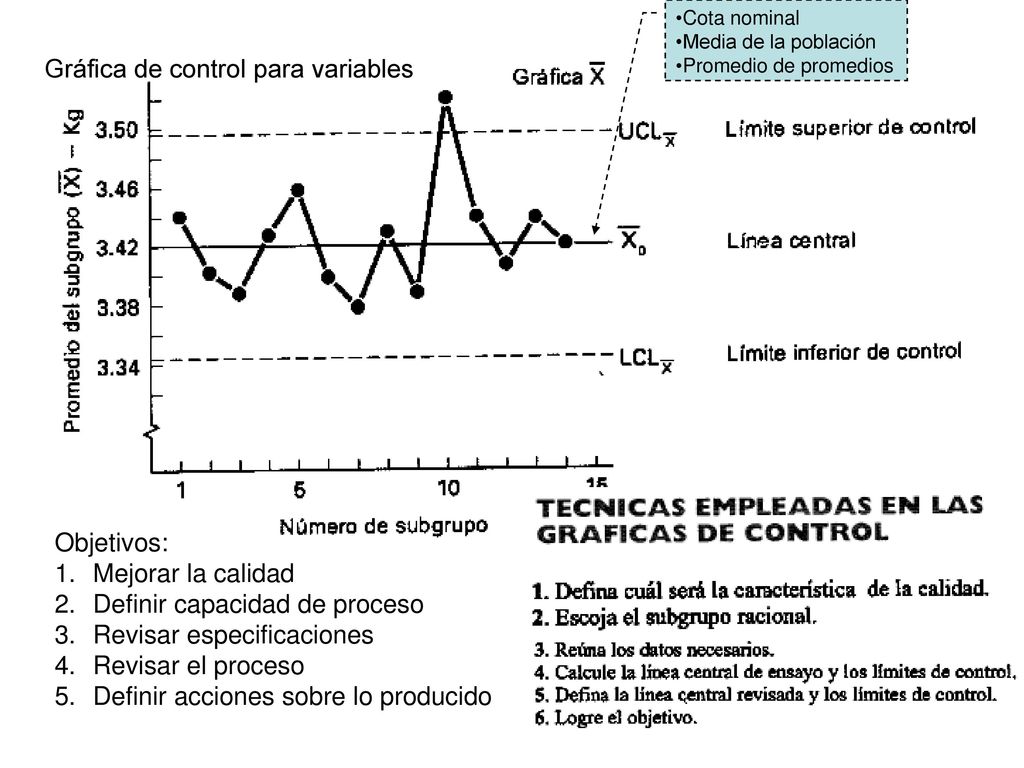

3 Gráfica de control para variables
Cota nominal Media de la población Promedio de promedios Gráfica de control para variables Objetivos: Mejorar la calidad Definir capacidad de proceso Revisar especificaciones Revisar el proceso Definir acciones sobre lo producido

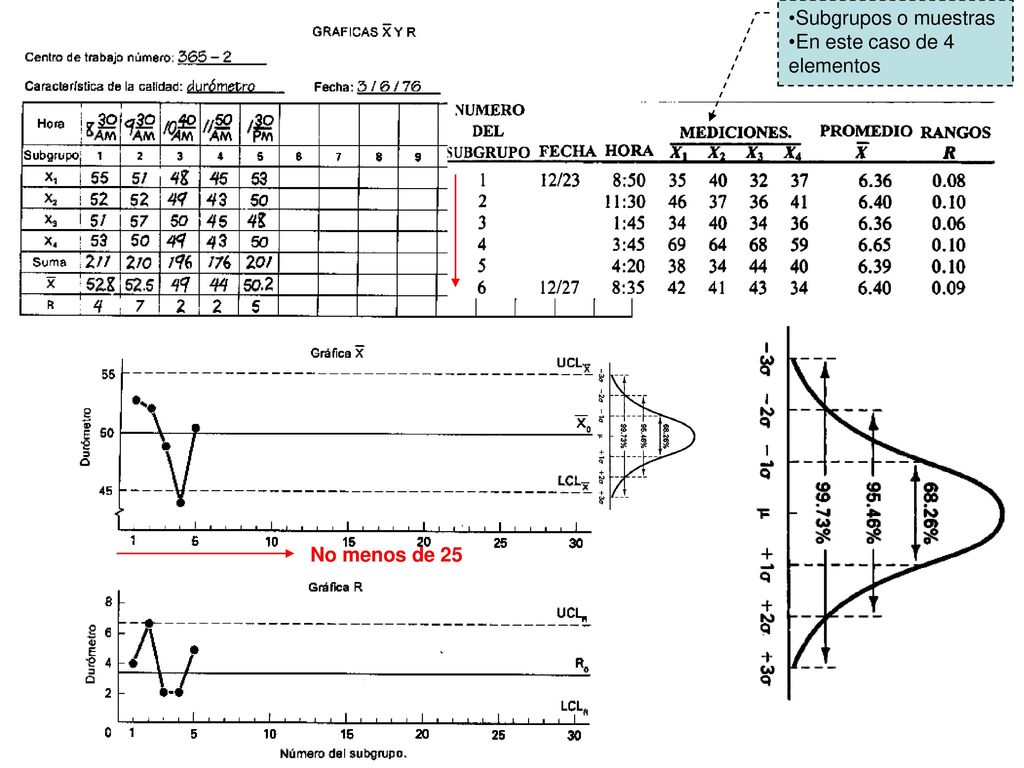

4 Subgrupos o muestras En este caso de 4 elementos No menos de 25

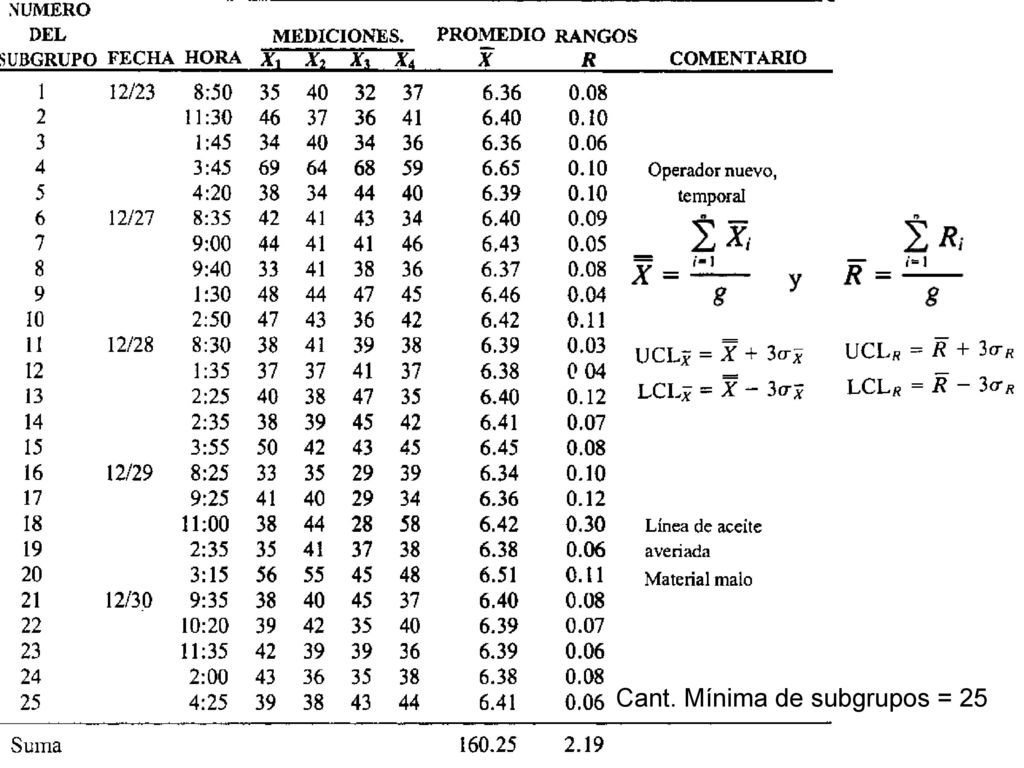

5 Cant. Mínima de subgrupos = 25

6

7

8

9

10

11

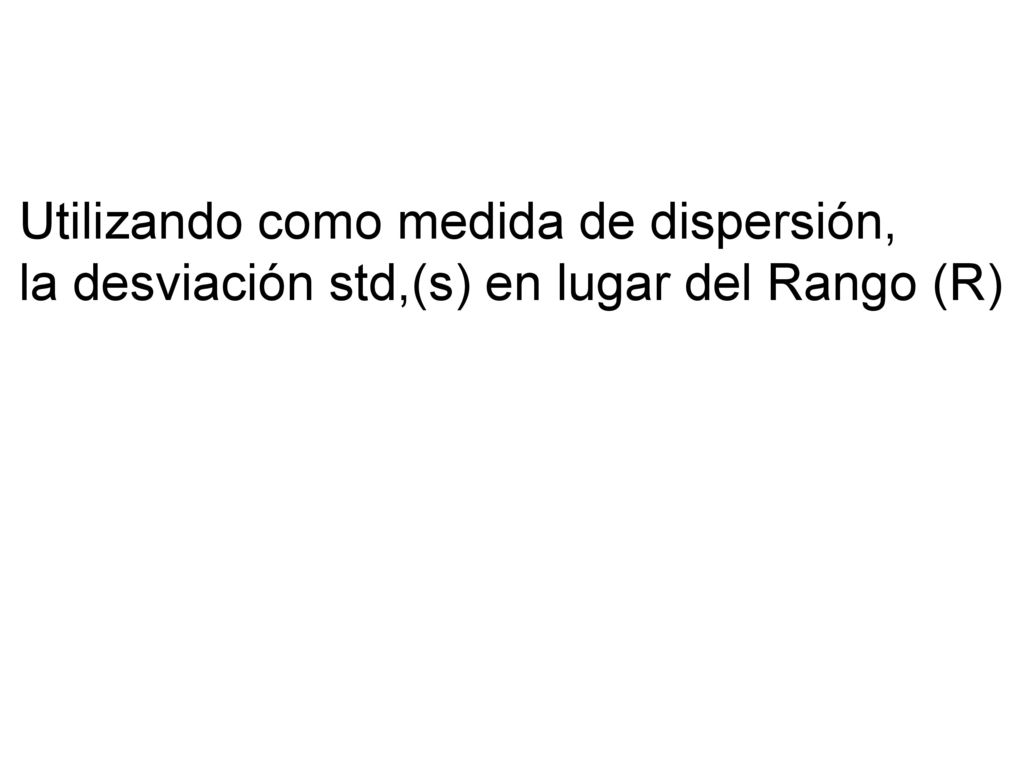

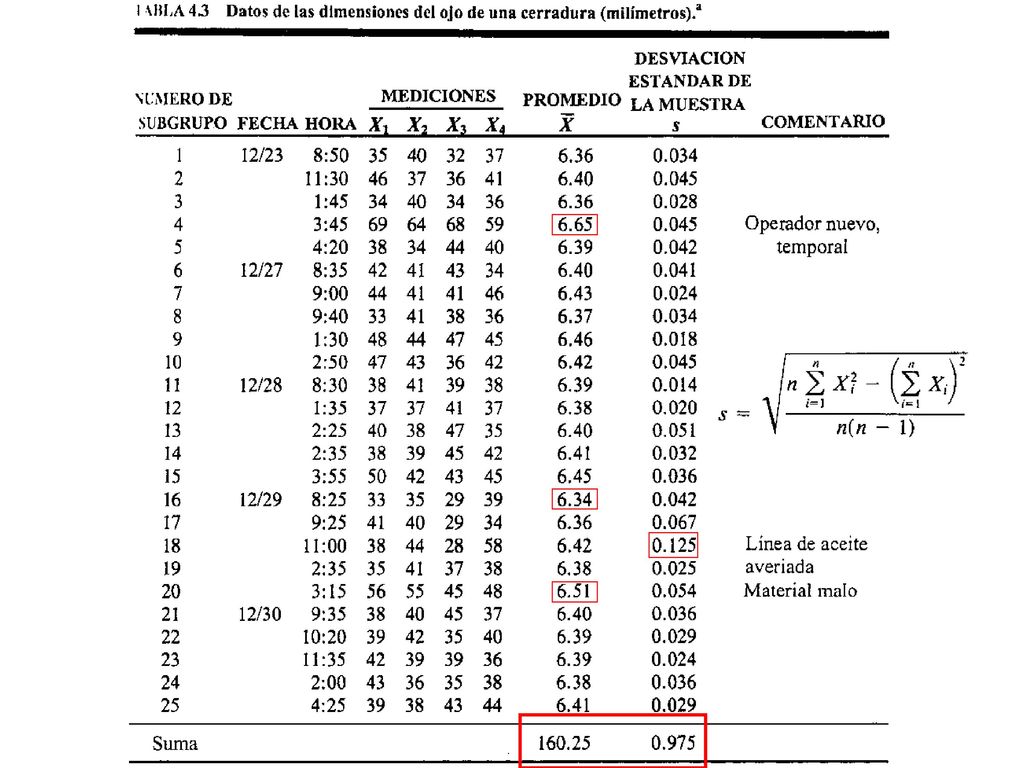

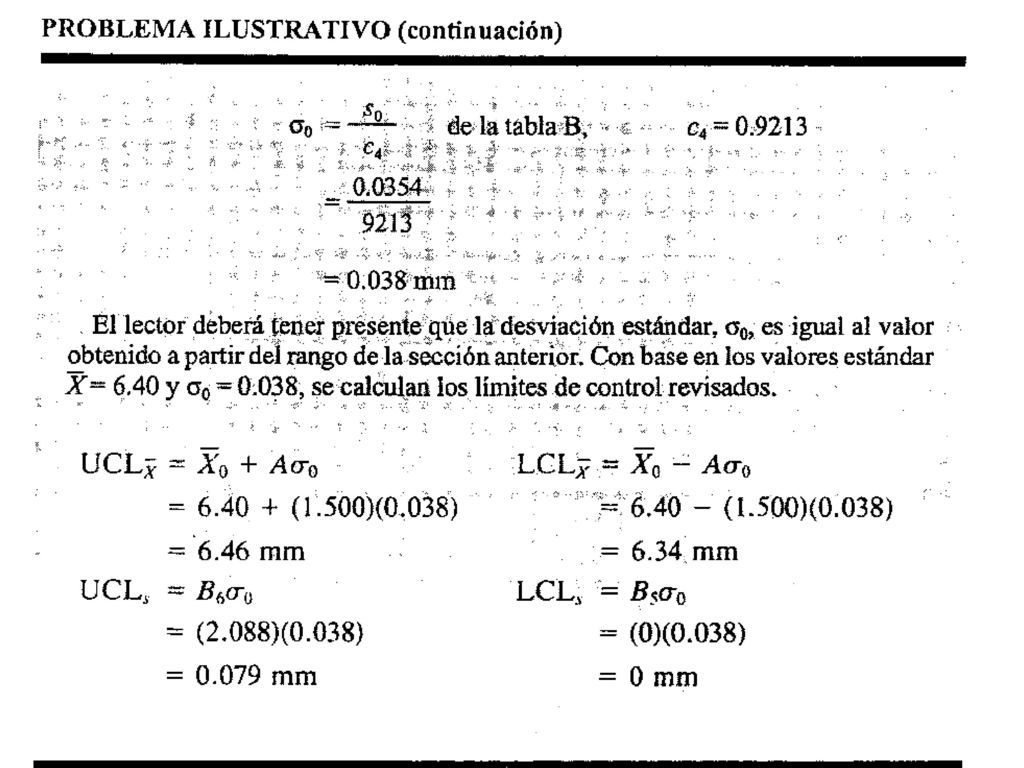

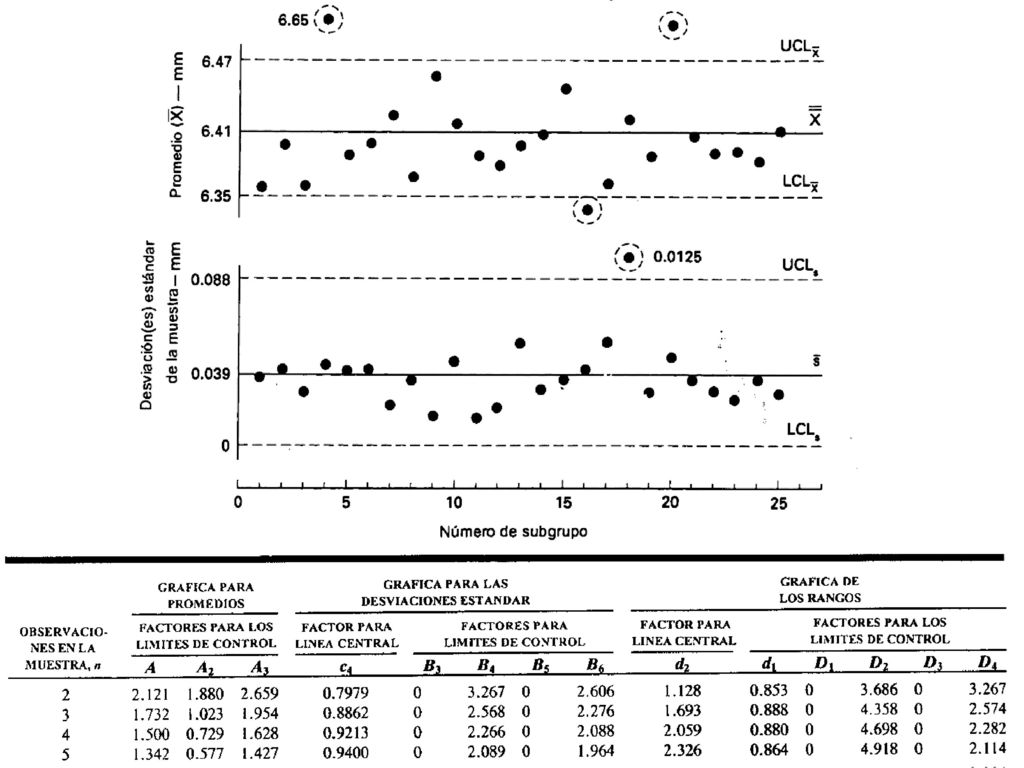

12 Utilizando como medida de dispersión,
la desviación std,(s) en lugar del Rango (R)

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27
