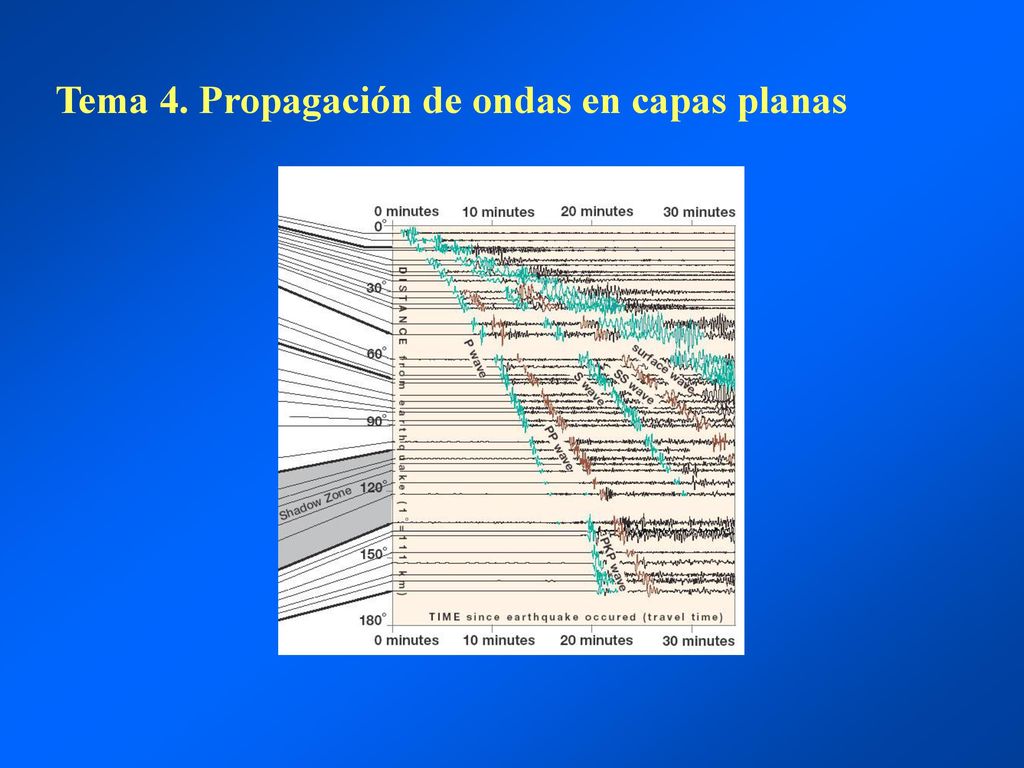

Tema 4. Propagación de ondas en capas planas

Presentación del tema: "Tema 4. Propagación de ondas en capas planas"— Transcripción de la presentación:

1 Tema 4. Propagación de ondas en capas planas

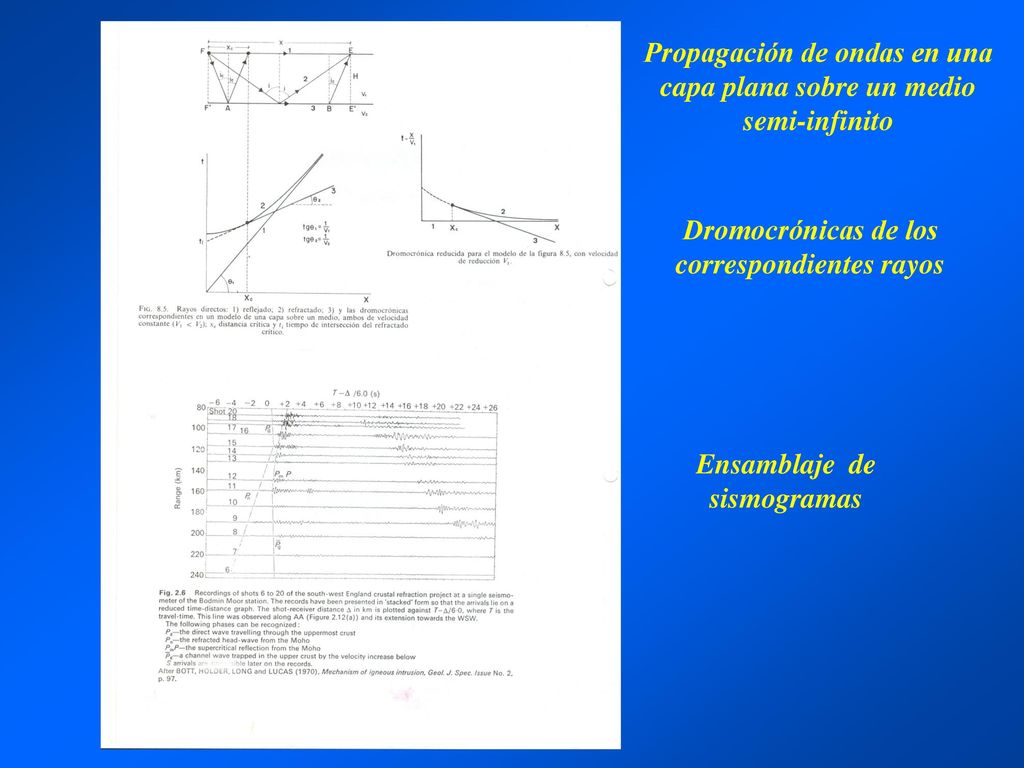

2 Propagación de ondas en una capa plana sobre un medio semi-infinito
Dromocrónicas de los correspondientes rayos Ensamblaje de sismogramas

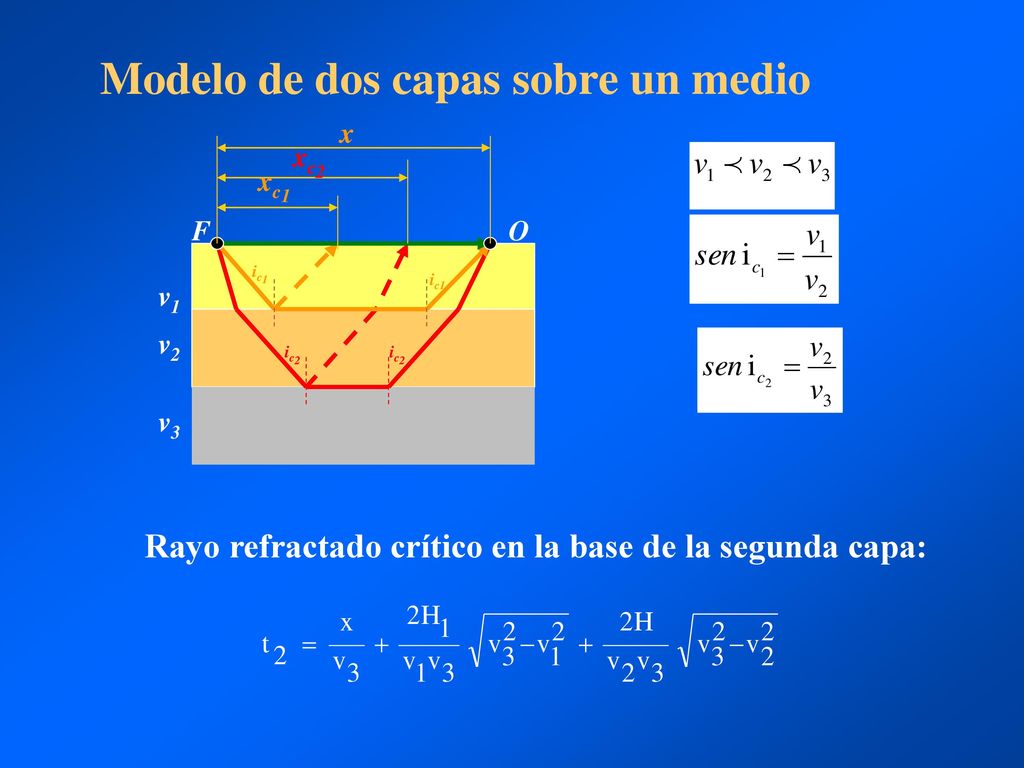

3 Modelo de dos capas sobre un medio
x xc2 xc1 F O ic1 ic1 v1 v2 ic2 ic2 v3 Rayo refractado crítico en la base de la segunda capa:

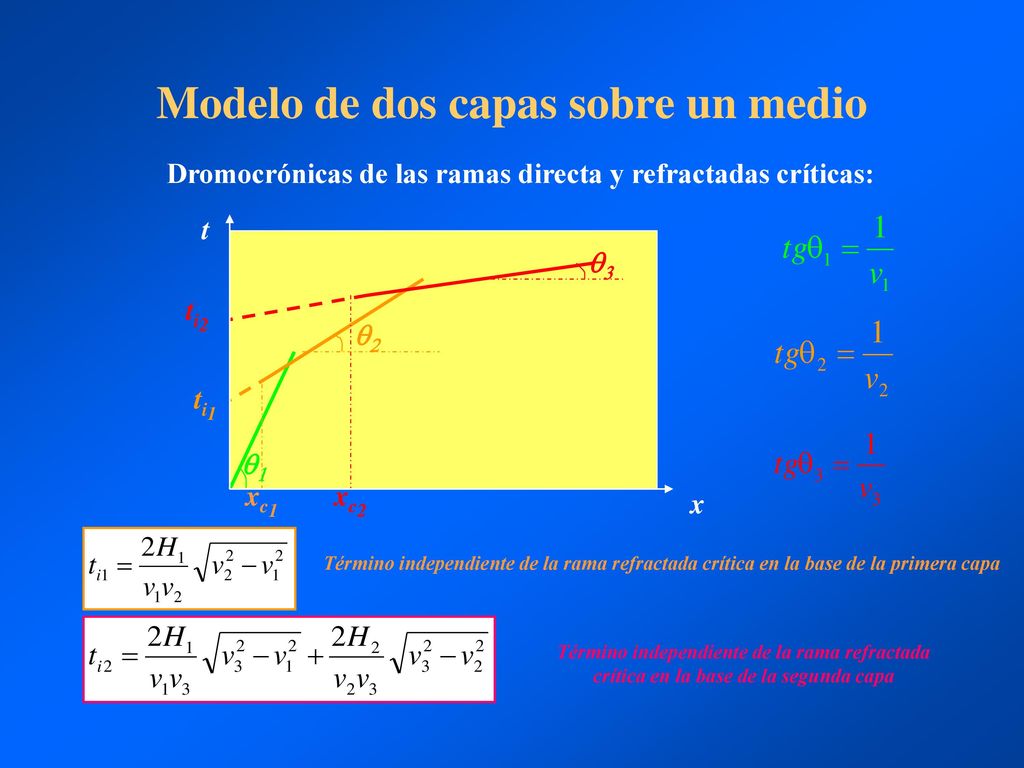

4 Modelo de dos capas sobre un medio
Dromocrónicas de las ramas directa y refractadas críticas: xc1 xc2 x t ti2 ti1 q3 q2 q1 Término independiente de la rama refractada crítica en la base de la primera capa Término independiente de la rama refractada crítica en la base de la segunda capa

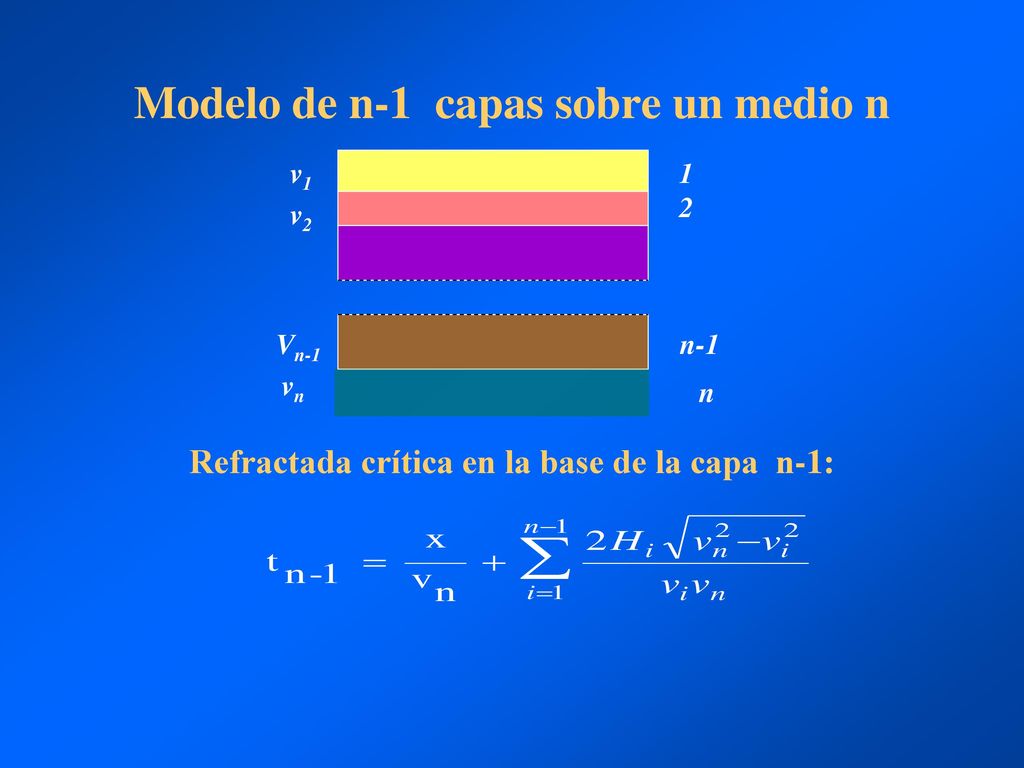

5 Modelo de n-1 capas sobre un medio n
v1 1 2 v2 Vn-1 n-1 vn n Refractada crítica en la base de la capa n-1:

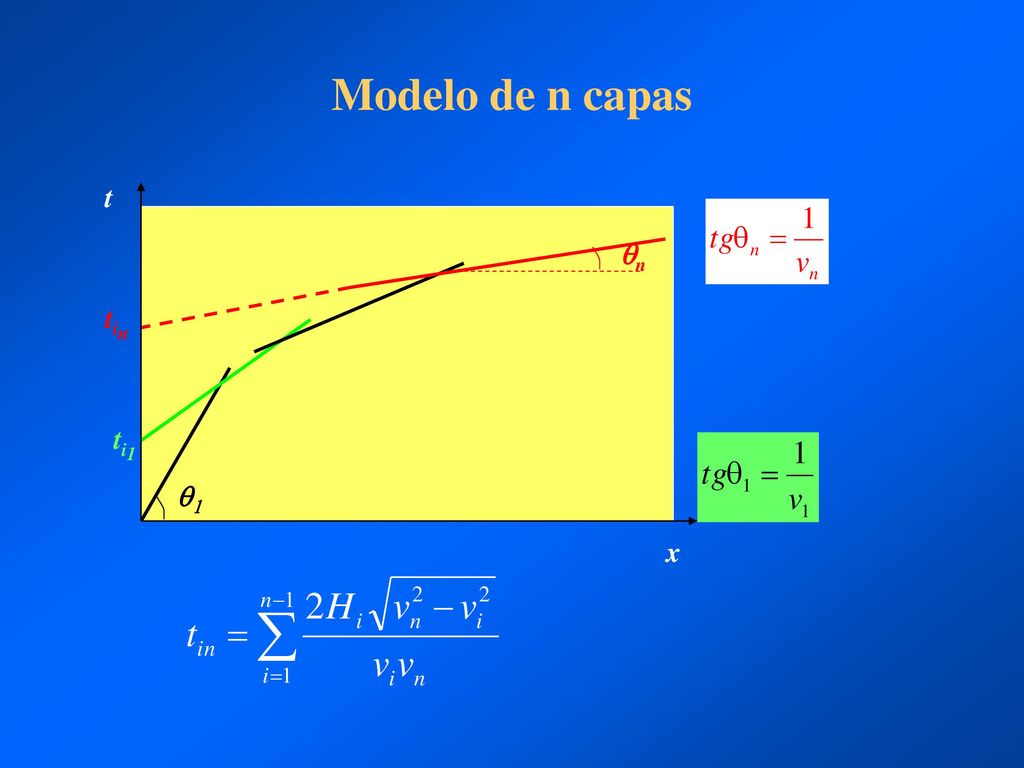

6 Modelo de n capas t qn tin ti1 q1 x

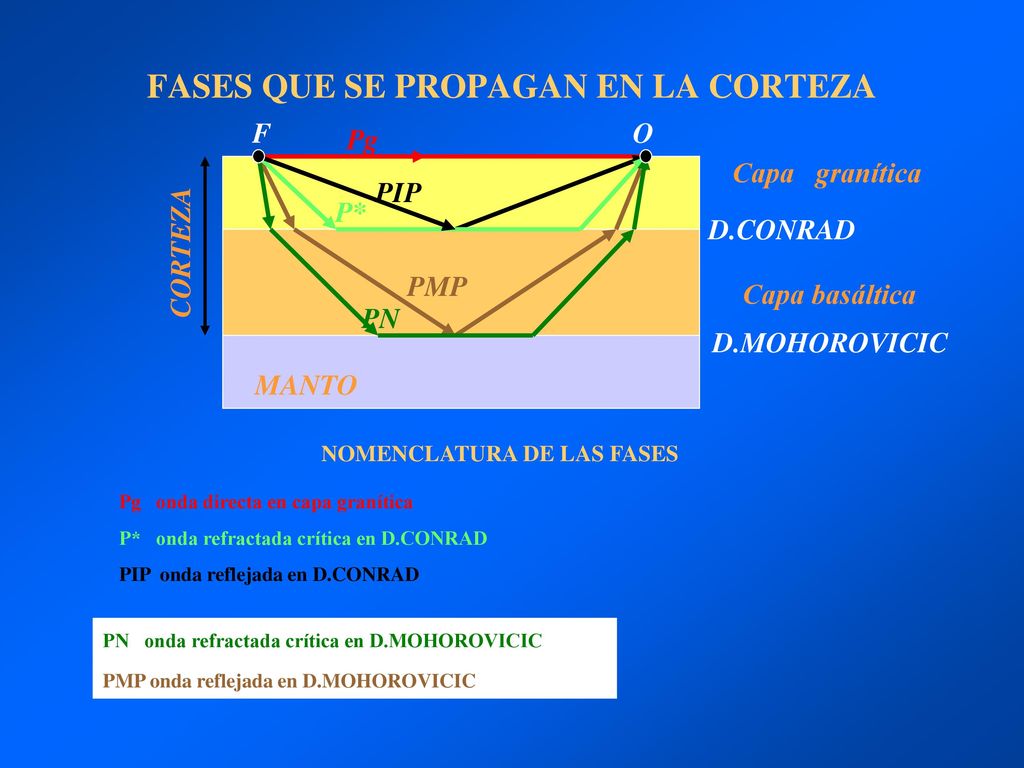

7 FASES QUE SE PROPAGAN EN LA CORTEZA

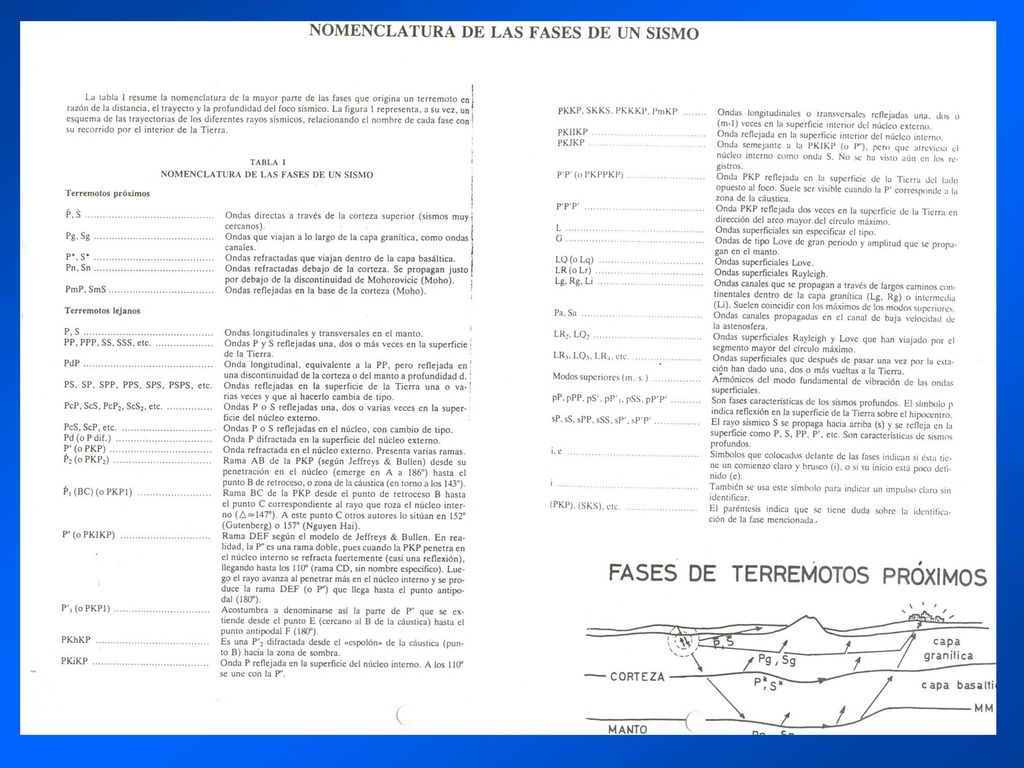

Pg Capa granítica PIP P* D.CONRAD CORTEZA PMP Capa basáltica PN D.MOHOROVICIC MANTO NOMENCLATURA DE LAS FASES Pg onda directa en capa granítica P* onda refractada crítica en D.CONRAD PIP onda reflejada en D.CONRAD PN onda refractada crítica en D.MOHOROVICIC PMP onda reflejada en D.MOHOROVICIC

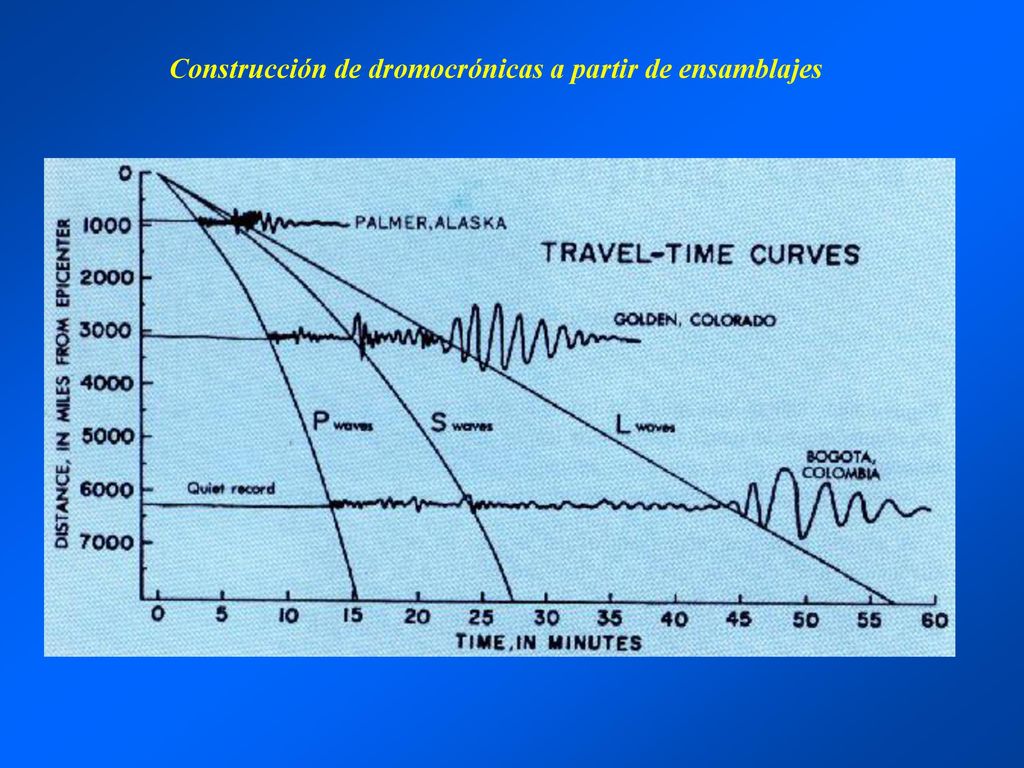

8 Construcción de dromocrónicas a partir de ensamblajes

9 Identificación de fases
Organización de sismogramas de un perfil sísmico para configurar un ensamblaje Identificación de fases

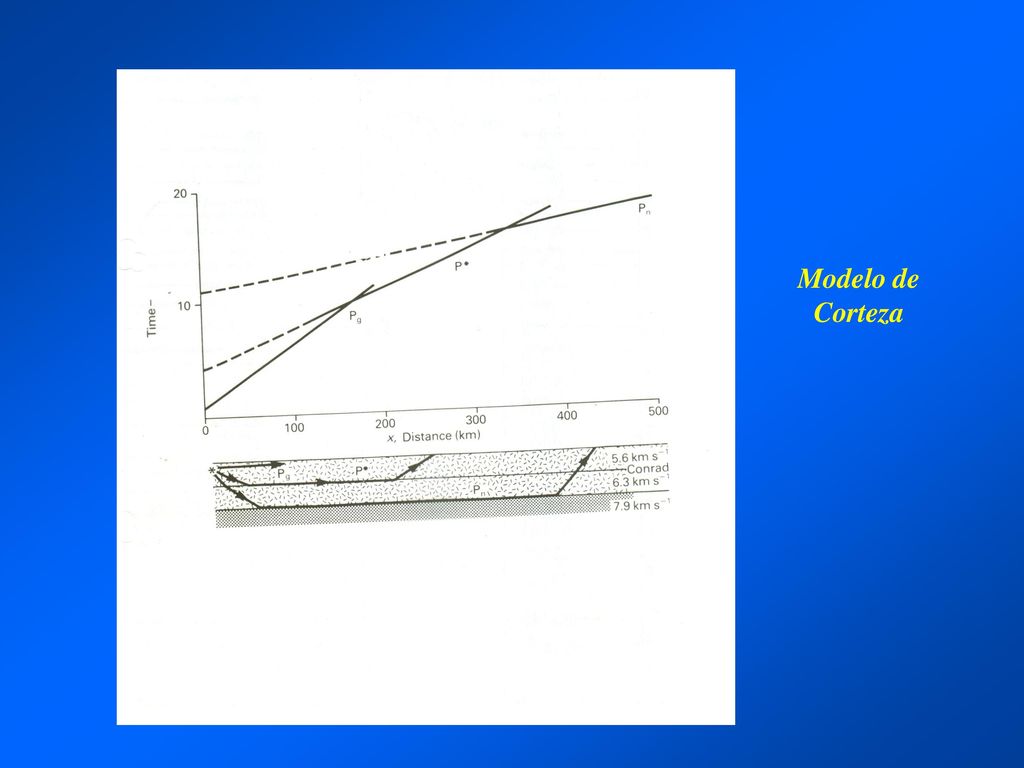

10 Modelo de Corteza

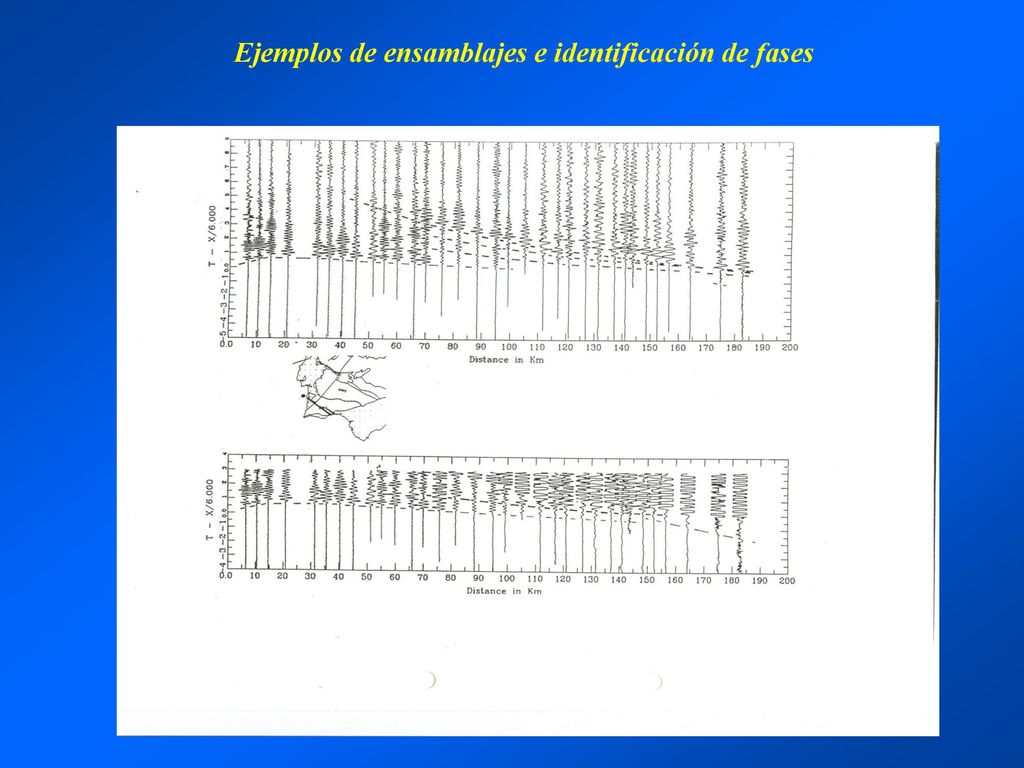

11 Ejemplos de ensamblajes e identificación de fases

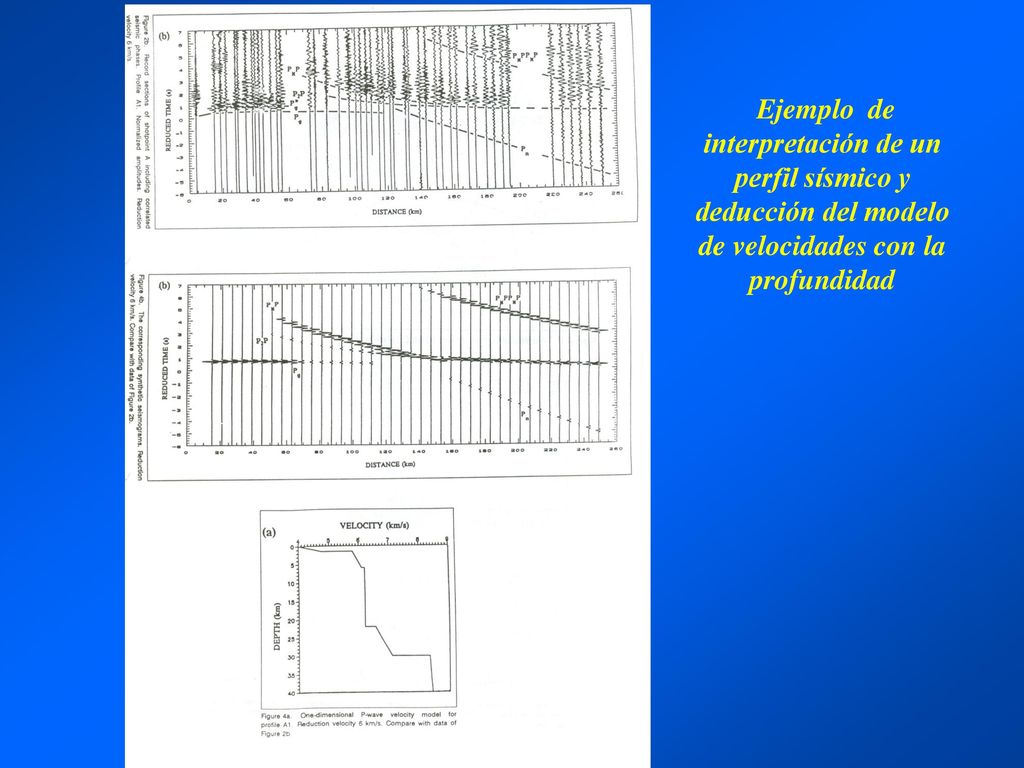

12 Ejemplo de interpretación de un perfil sísmico y deducción del modelo de velocidades con la profundidad

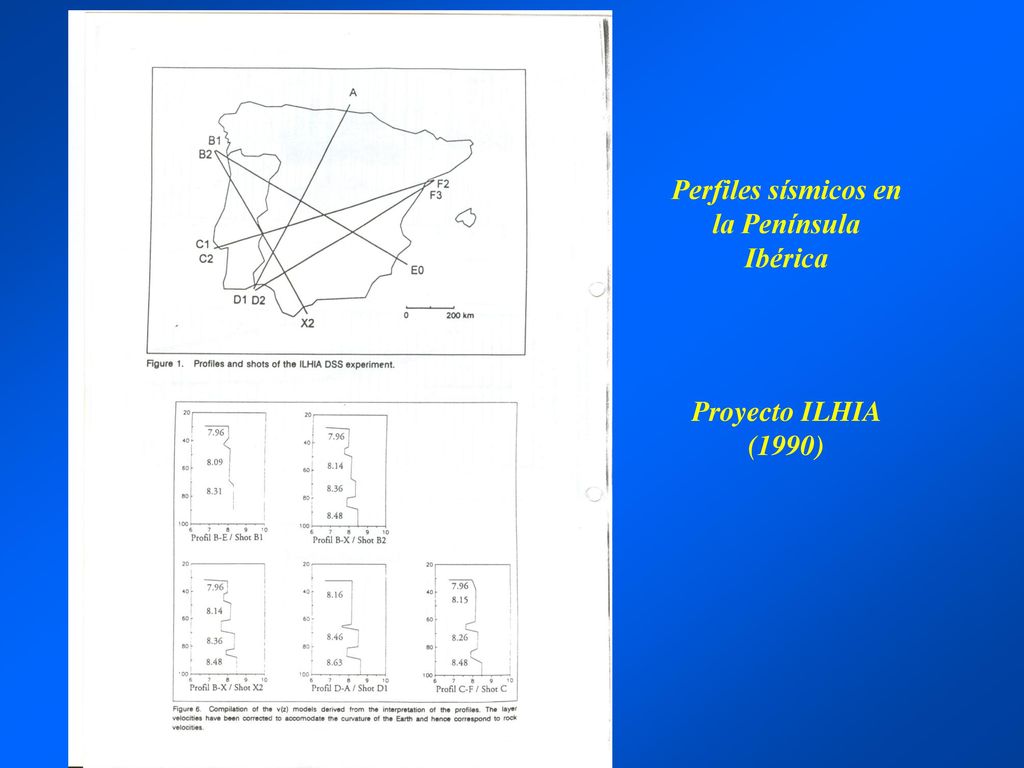

13 Perfiles sísmicos en la Península Ibérica
Proyecto ILHIA (1990)

14
