CLASE 5 Ondas Guiadas y libres

Presentación del tema: "CLASE 5 Ondas Guiadas y libres"— Transcripción de la presentación:

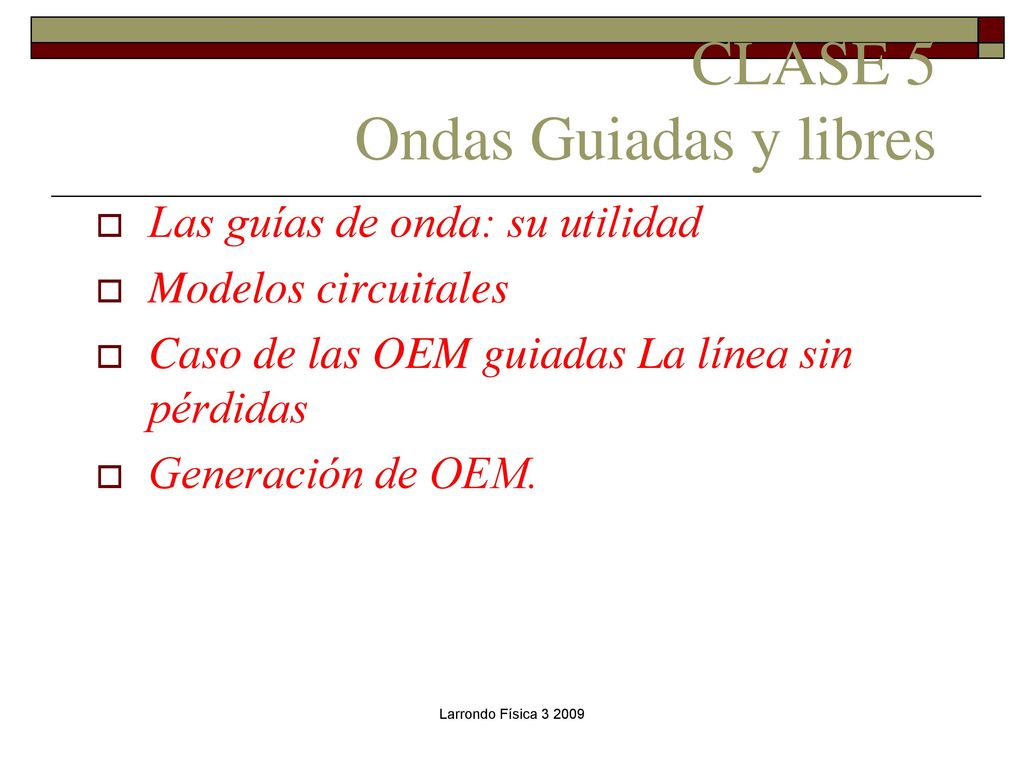

1 CLASE 5 Ondas Guiadas y libres
Las guías de onda: su utilidad Modelos circuitales Caso de las OEM guiadas La línea sin pérdidas Generación de OEM. Larrondo Física

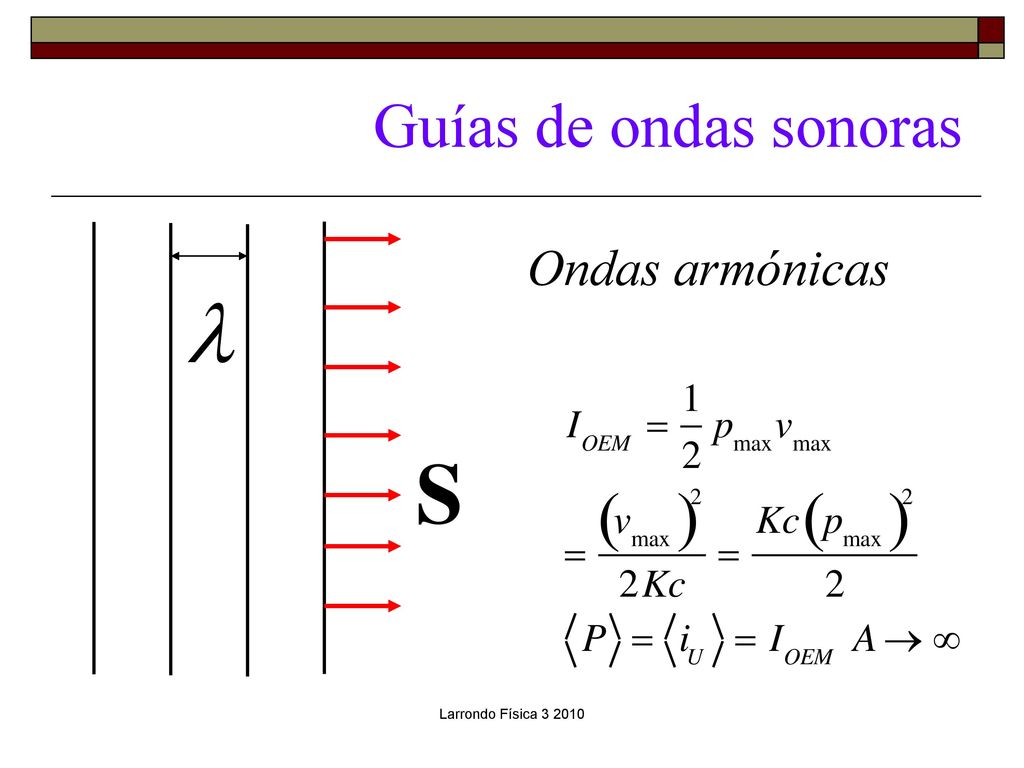

2 Guías de ondas sonoras Ondas armónicas l S Larrondo Física

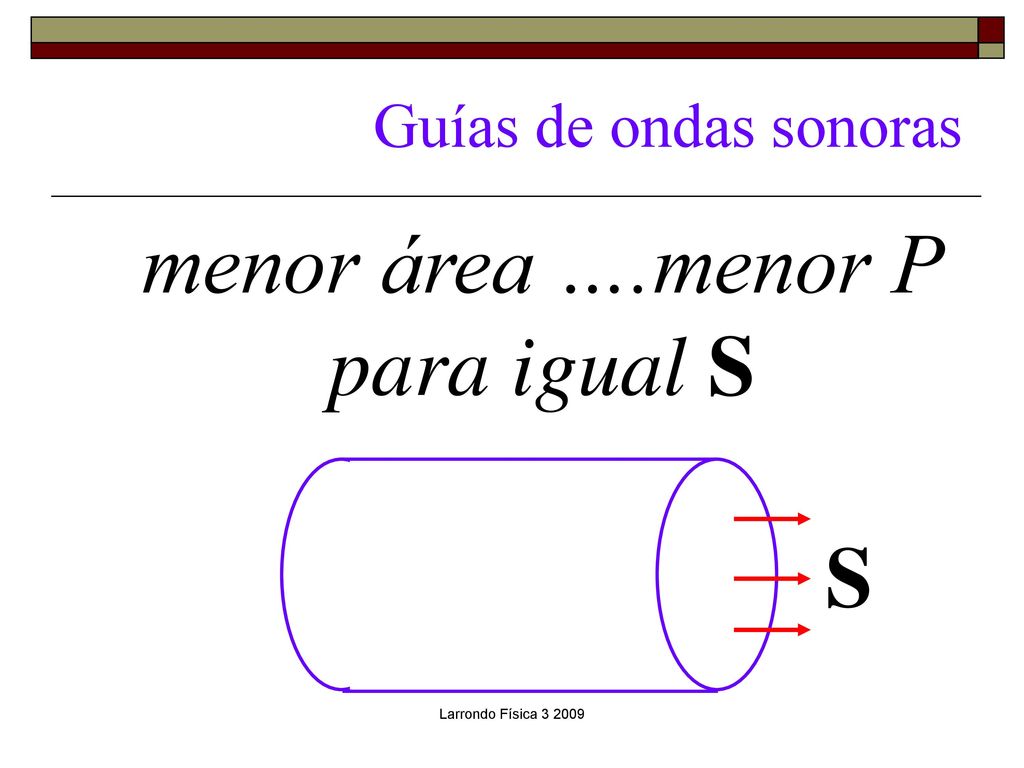

3 menor área ….menor P para igual S
Guías de ondas sonoras menor área ….menor P para igual S S Larrondo Física

4 Guía de onda óptica (Daniel Colladon 1841)
Larrondo Física

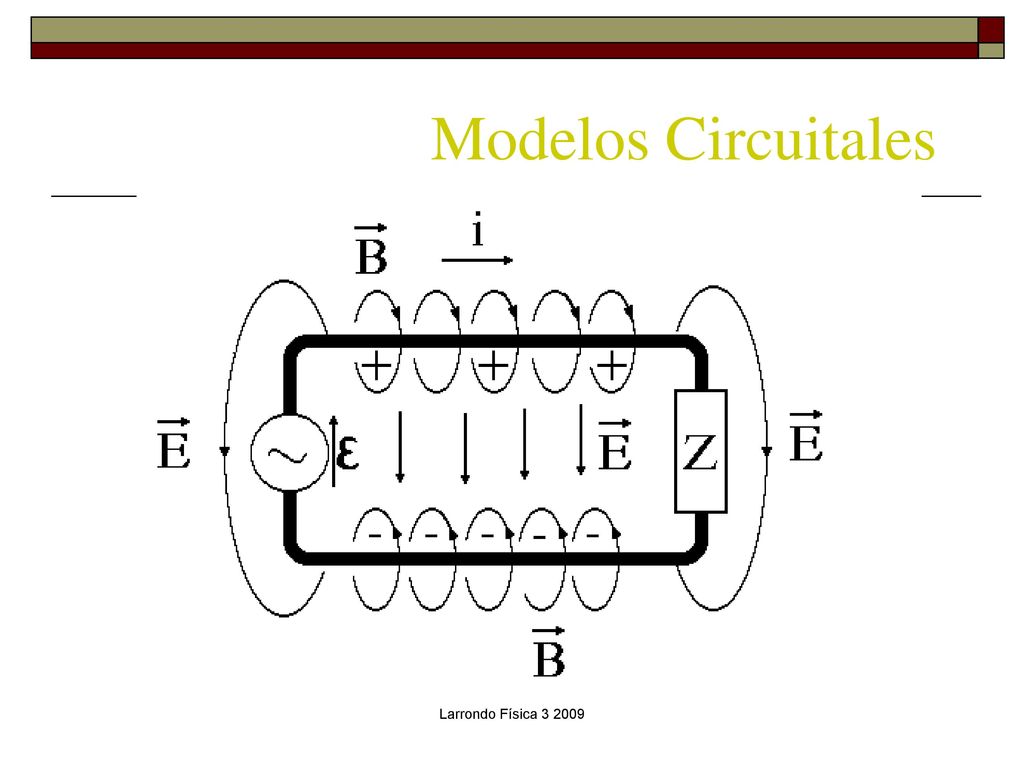

5 Modelos Circuitales Larrondo Física

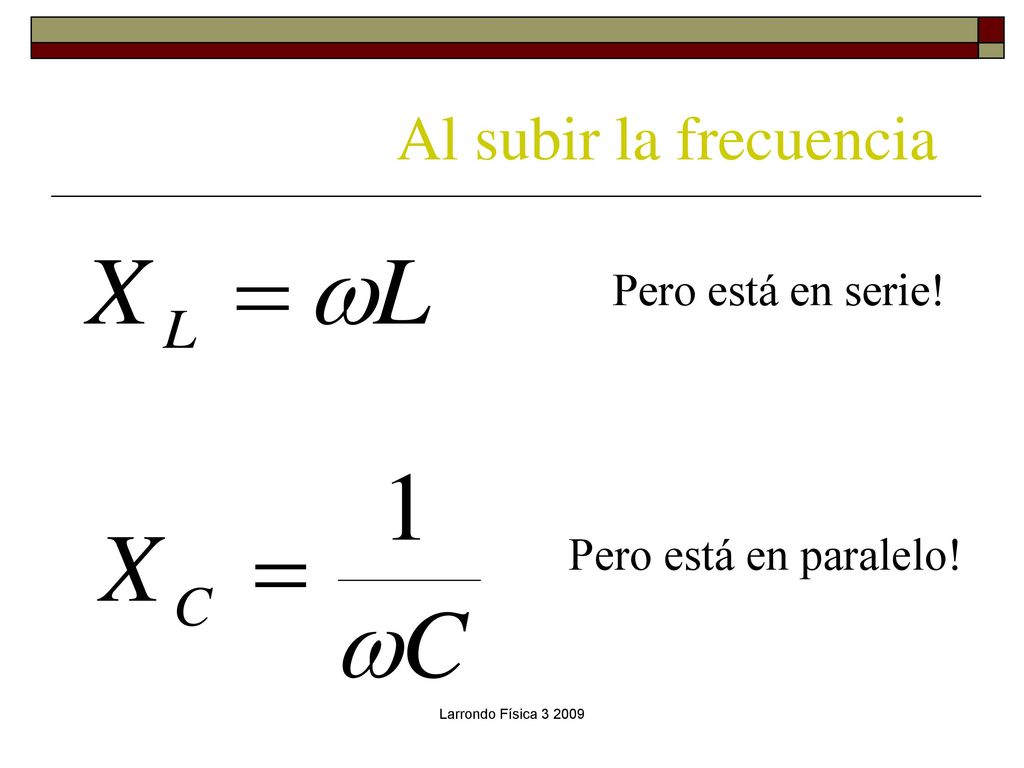

6 Al subir la frecuencia Pero está en serie! Pero está en paralelo!
Larrondo Física

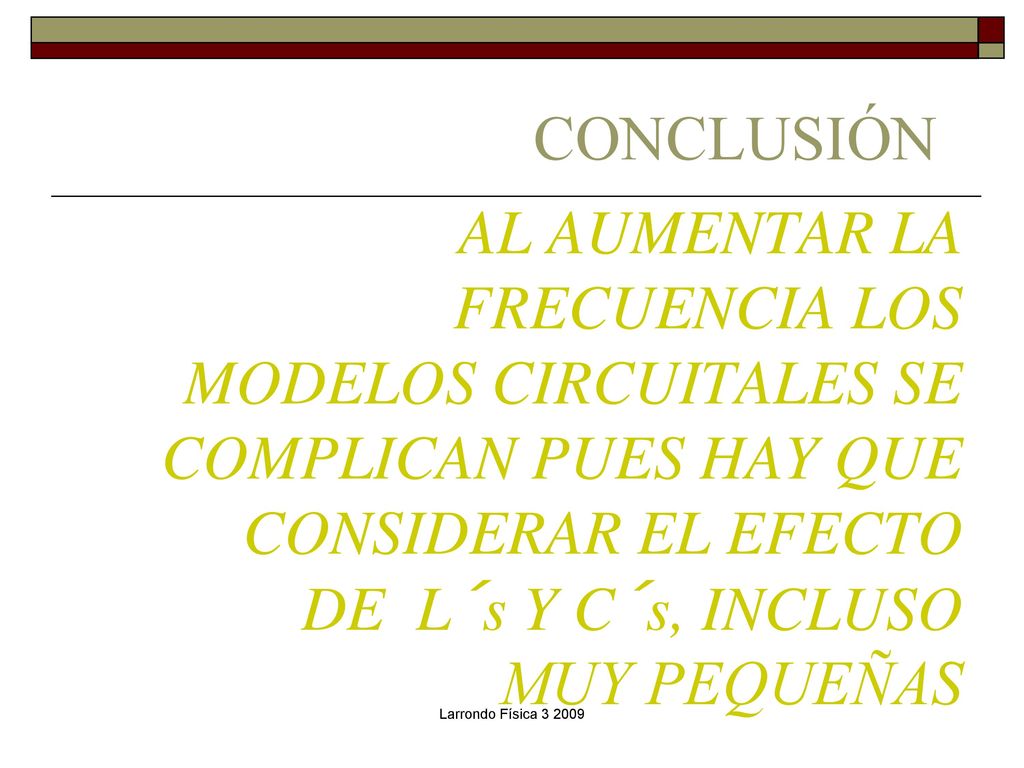

7 CONCLUSIÓN AL AUMENTAR LA FRECUENCIA LOS MODELOS CIRCUITALES SE COMPLICAN PUES HAY QUE CONSIDERAR EL EFECTO DE L´s Y C´s, INCLUSO MUY PEQUEÑAS Larrondo Física

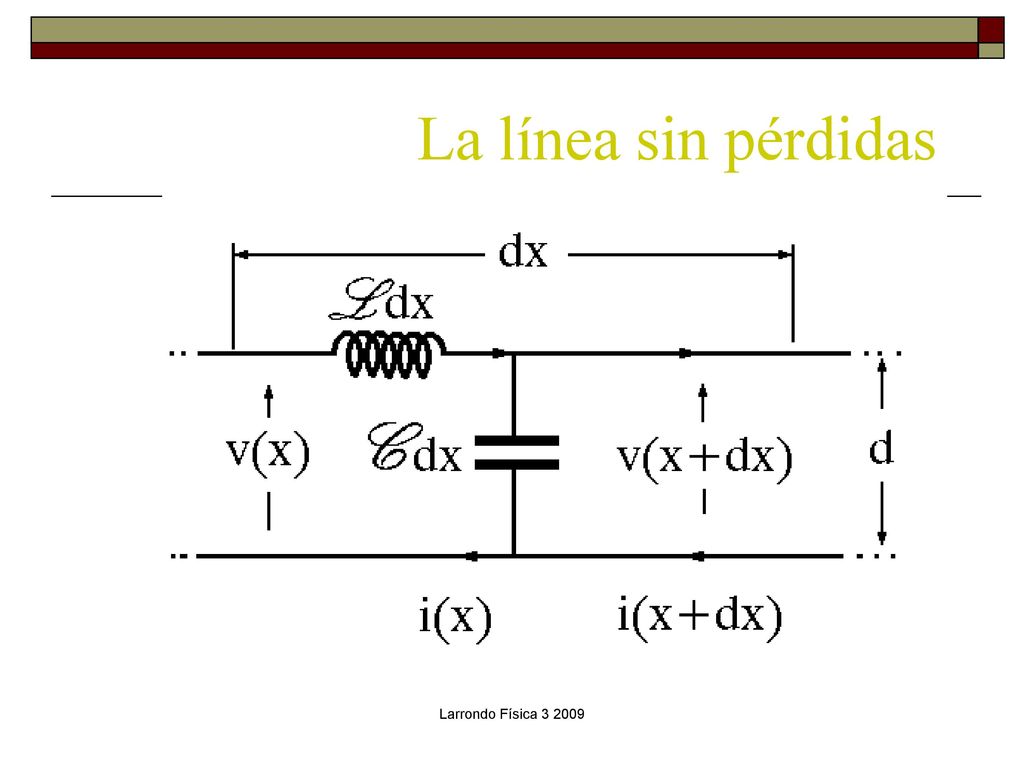

8 La línea sin pérdidas Larrondo Física

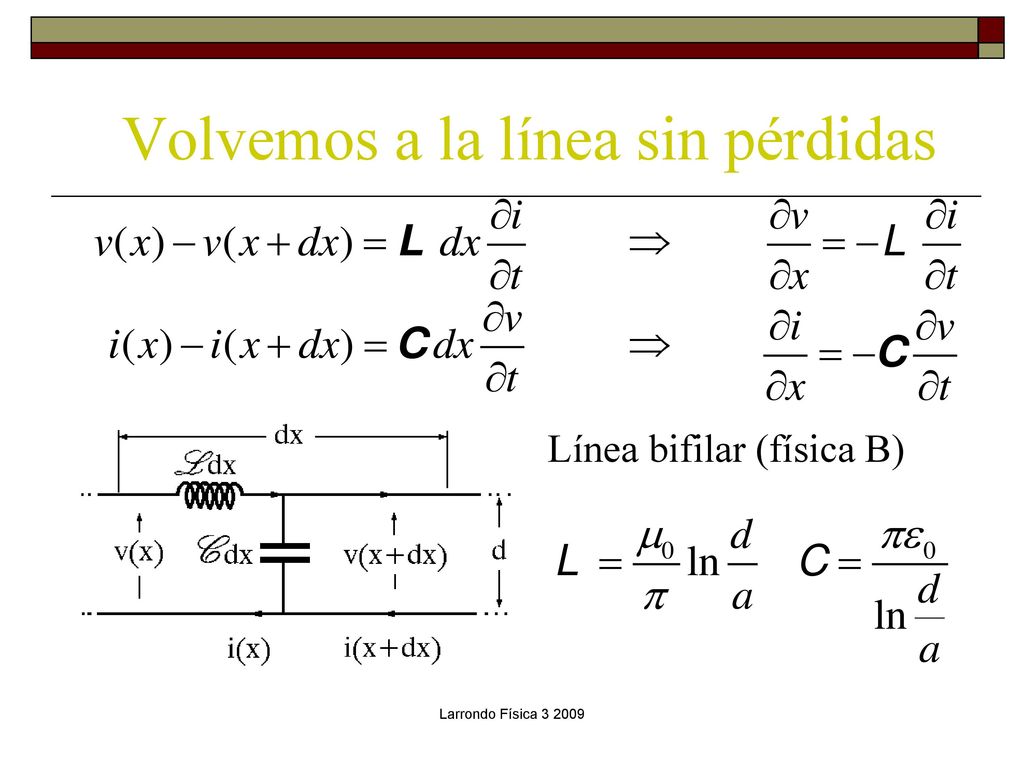

9 Volvemos a la línea sin pérdidas
Línea bifilar (física B) Larrondo Física

10 La ecuación de ondas Larrondo Física

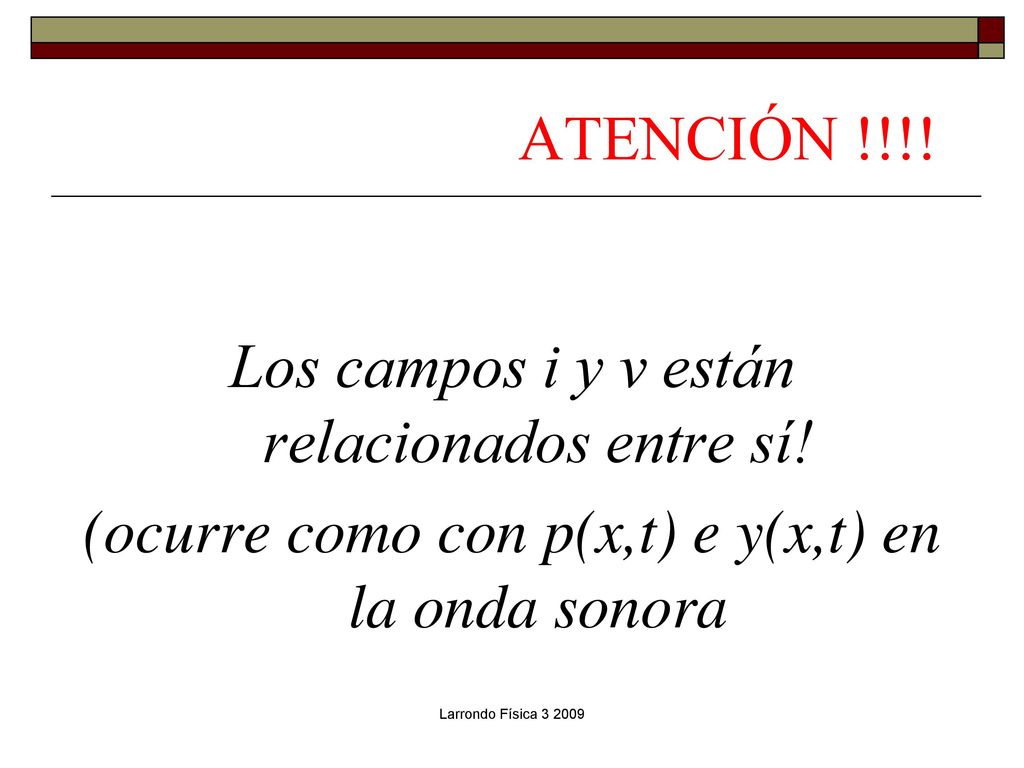

11 Los campos i y v están relacionados entre sí!
ATENCIÓN !!!! Los campos i y v están relacionados entre sí! (ocurre como con p(x,t) e y(x,t) en la onda sonora Larrondo Física

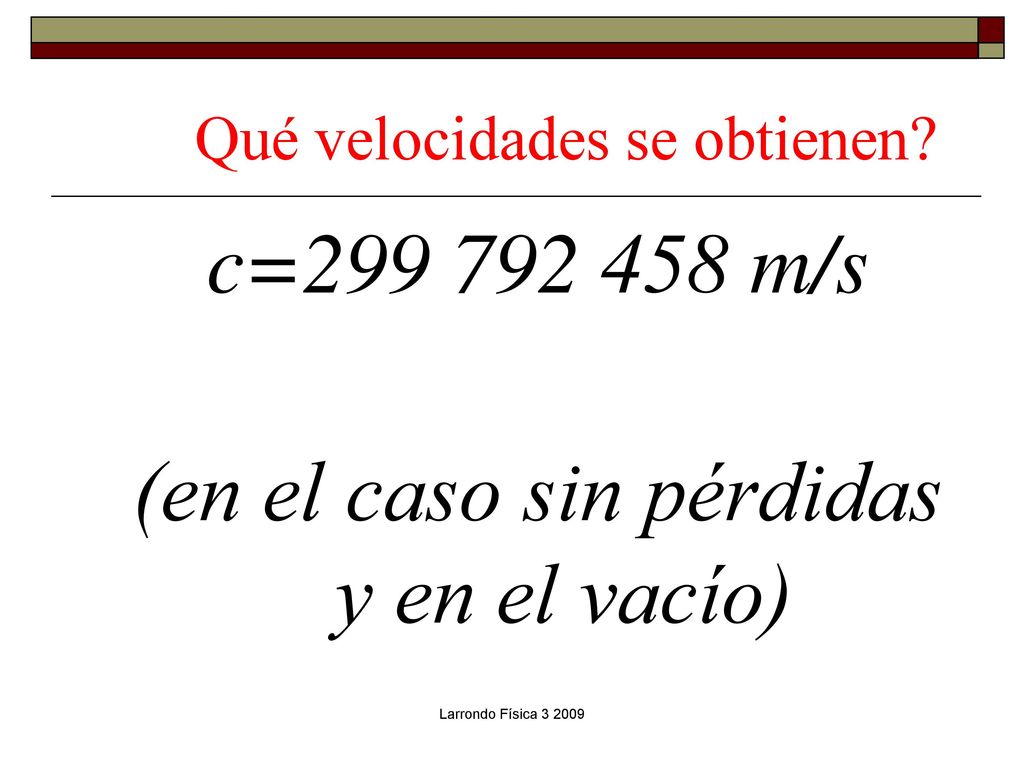

12 Qué velocidades se obtienen?
c= m/s (en el caso sin pérdidas y en el vacío) Larrondo Física

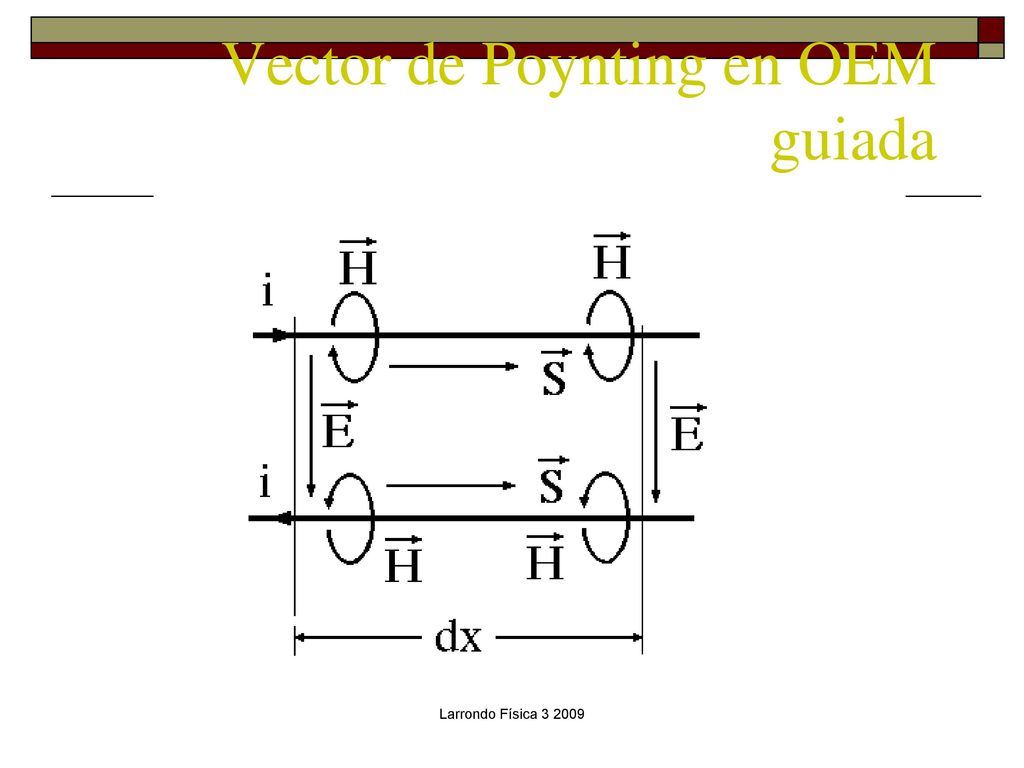

13 Vector de Poynting en OEM guiada
Larrondo Física

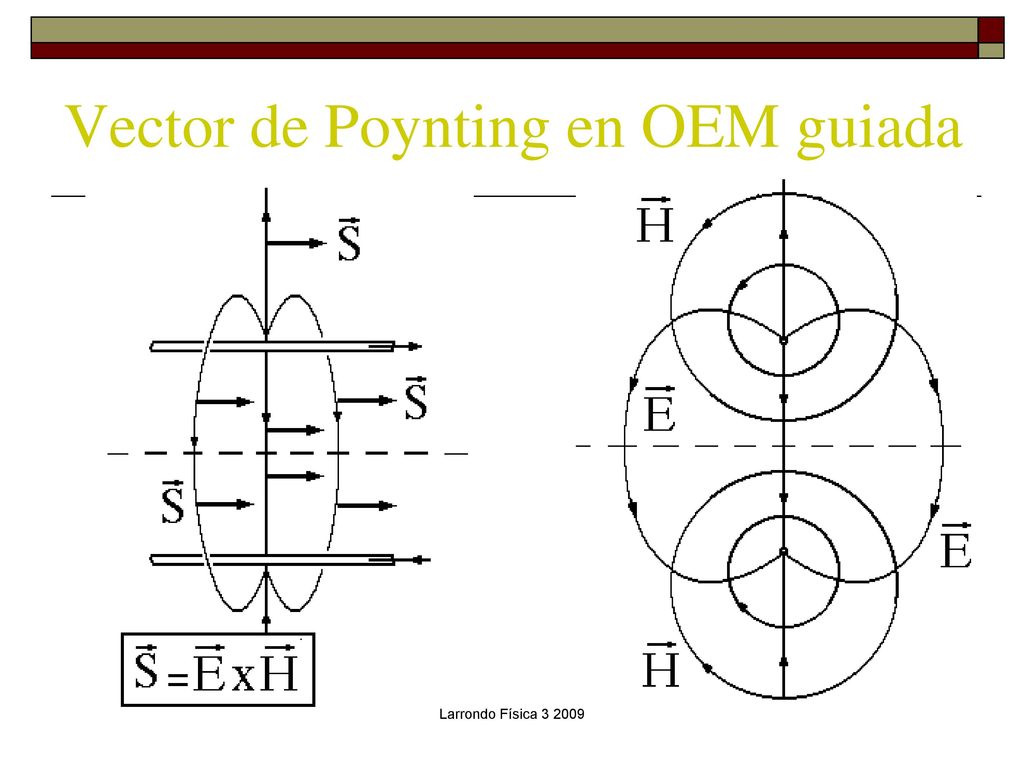

14 Vector de Poynting en OEM guiada
Larrondo Física

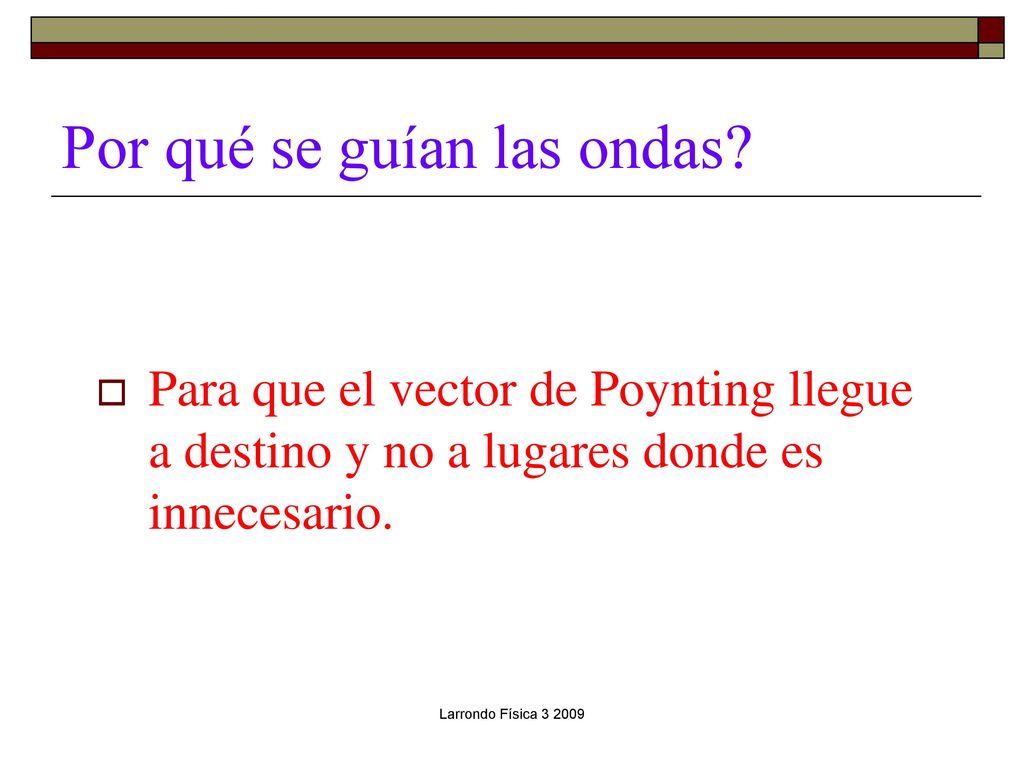

15 Por qué se guían las ondas?
Para que el vector de Poynting llegue a destino y no a lugares donde es innecesario. Larrondo Física

16 FIN CLASE 5 Larrondo Física
