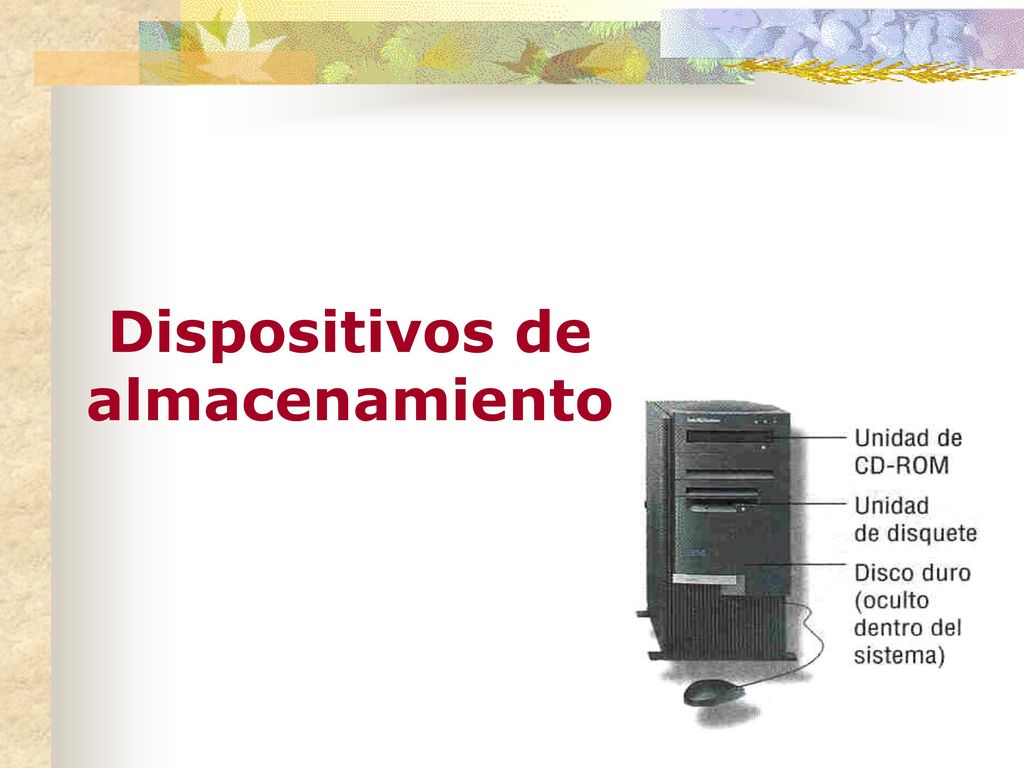

Dispositivos de almacenamiento

Presentación del tema: "Dispositivos de almacenamiento"— Transcripción de la presentación:

1 Dispositivos de almacenamiento

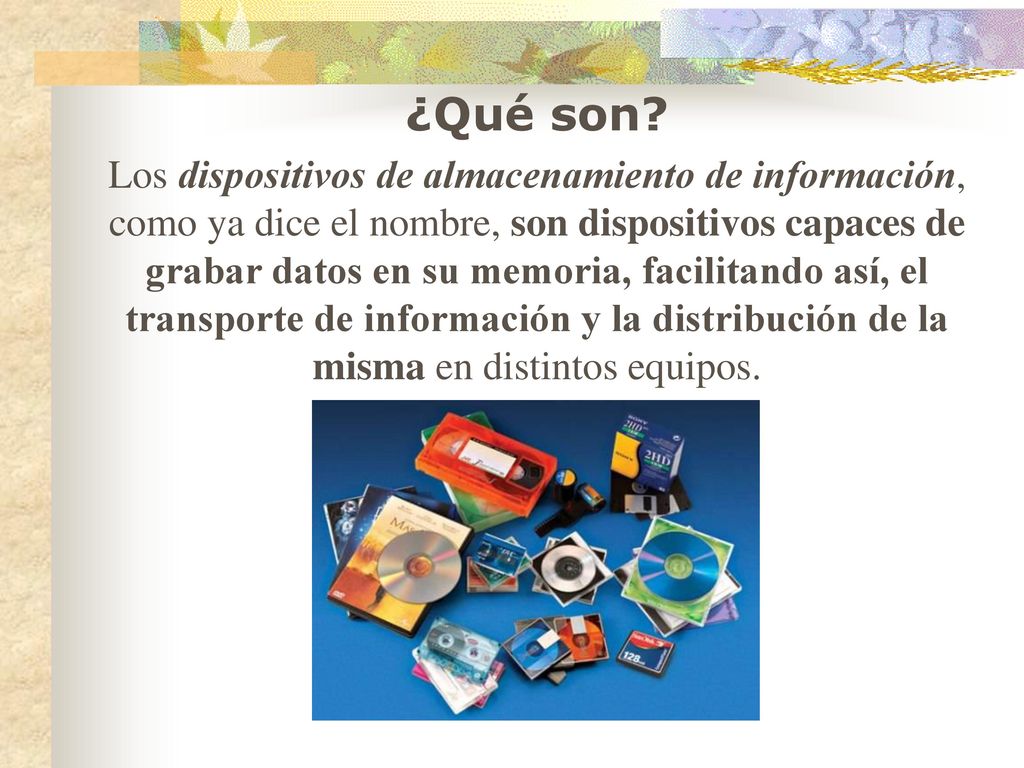

2 ¿Qué son? Los dispositivos de almacenamiento de información, como ya dice el nombre, son dispositivos capaces de grabar datos en su memoria, facilitando así, el transporte de información y la distribución de la misma en distintos equipos.

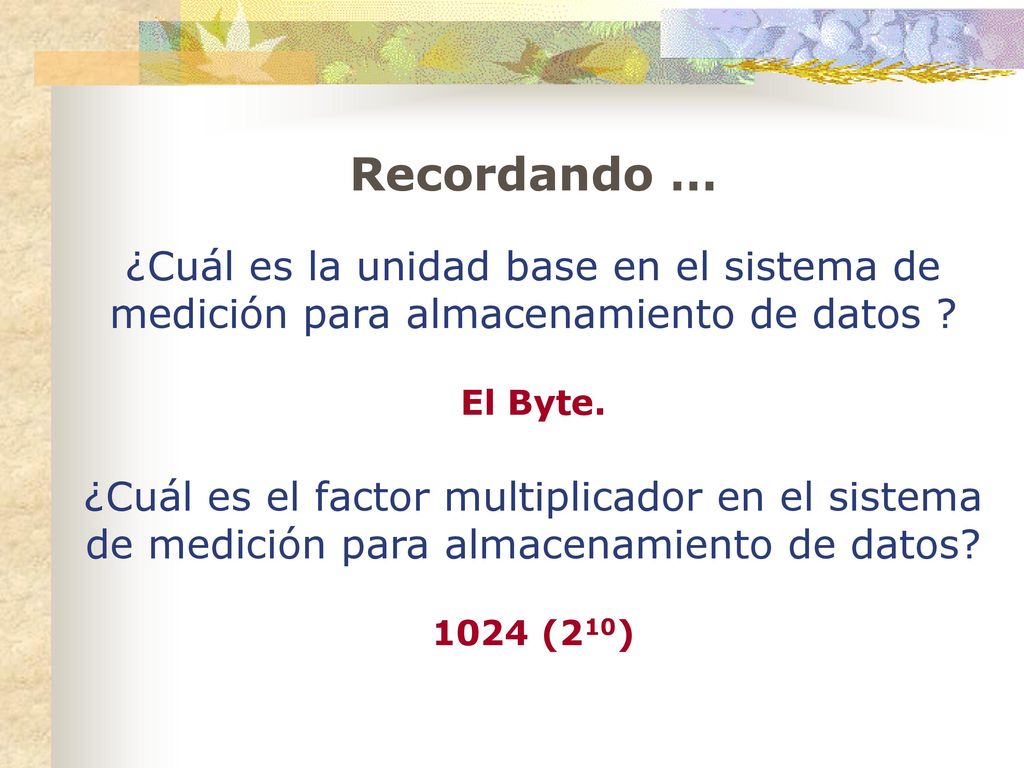

3 Recordando … ¿Cuál es la unidad base en el sistema de medición para almacenamiento de datos ? El Byte. ¿Cuál es el factor multiplicador en el sistema de medición para almacenamiento de datos? 1024 (210)

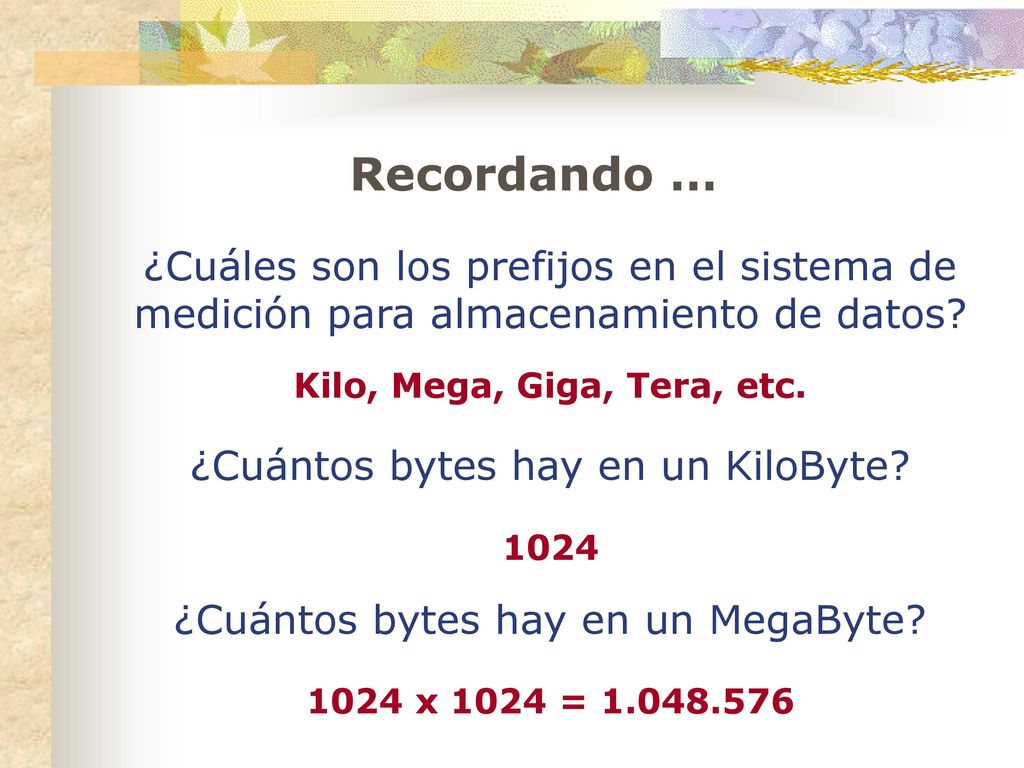

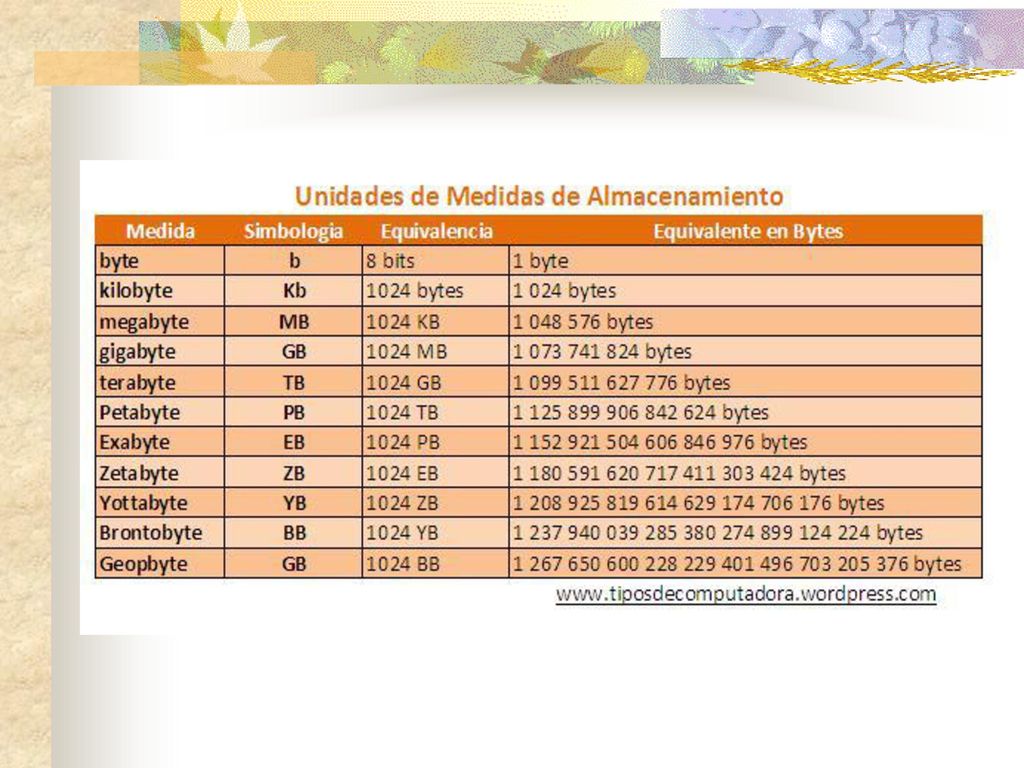

4 Recordando … ¿Cuáles son los prefijos en el sistema de medición para almacenamiento de datos? Kilo, Mega, Giga, Tera, etc. ¿Cuántos bytes hay en un KiloByte? 1024 ¿Cuántos bytes hay en un MegaByte? 1024 x 1024 =

5

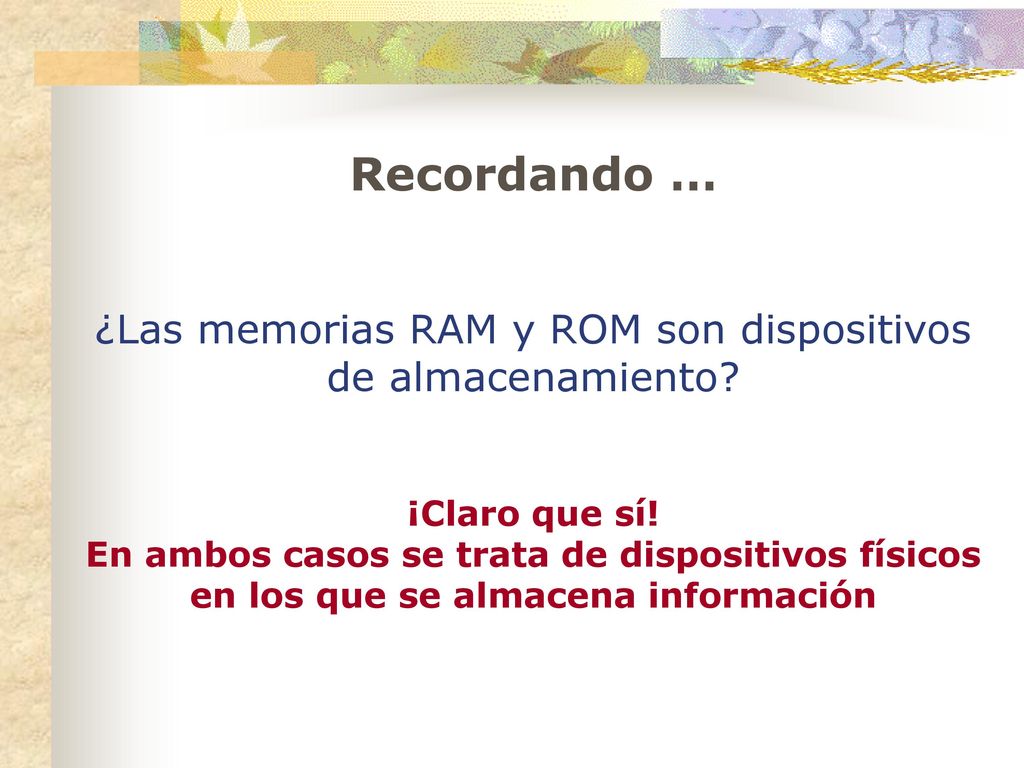

6 ¿Las memorias RAM y ROM son dispositivos de almacenamiento?
Recordando … ¿Las memorias RAM y ROM son dispositivos de almacenamiento? ¡Claro que sí! En ambos casos se trata de dispositivos físicos en los que se almacena información

7 Las instrucciones para iniciar las operaciones del ordenador.

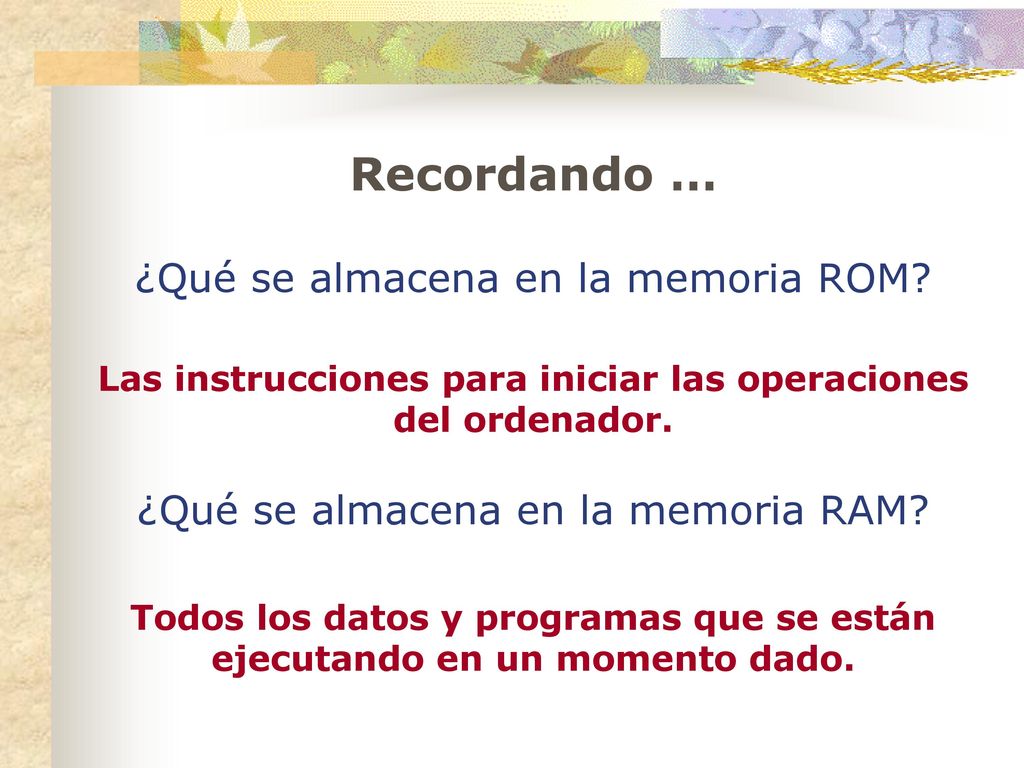

Recordando … ¿Qué se almacena en la memoria ROM? Las instrucciones para iniciar las operaciones del ordenador. ¿Qué se almacena en la memoria RAM? Todos los datos y programas que se están ejecutando en un momento dado.

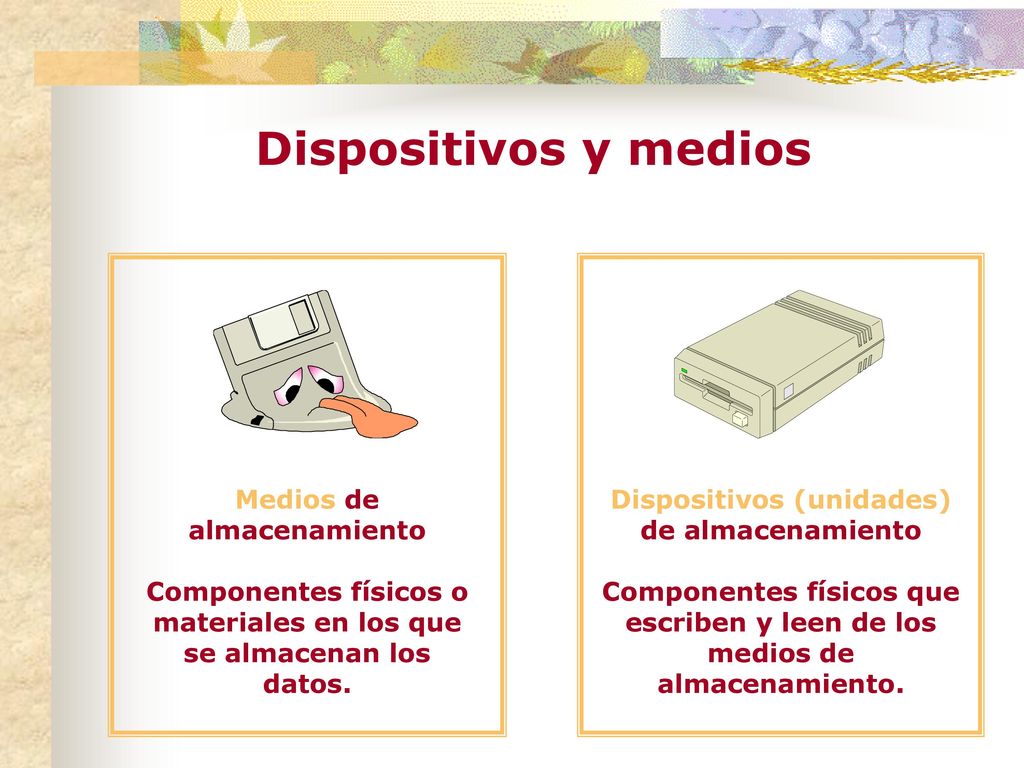

8 Dispositivos y medios Medios de almacenamiento
Componentes físicos o materiales en los que se almacenan los datos. Dispositivos (unidades) de almacenamiento Componentes físicos que escriben y leen de los medios de almacenamiento.

9 Tipos de dispositivos Magnéticos Disquetes Discos duros
Discos duros removibles Cintas magnéticas Ópticos CD-ROM CD-Recordable (WORM) DVD Blu-ray Electrónico Pendrive MicroSD Disco SSD

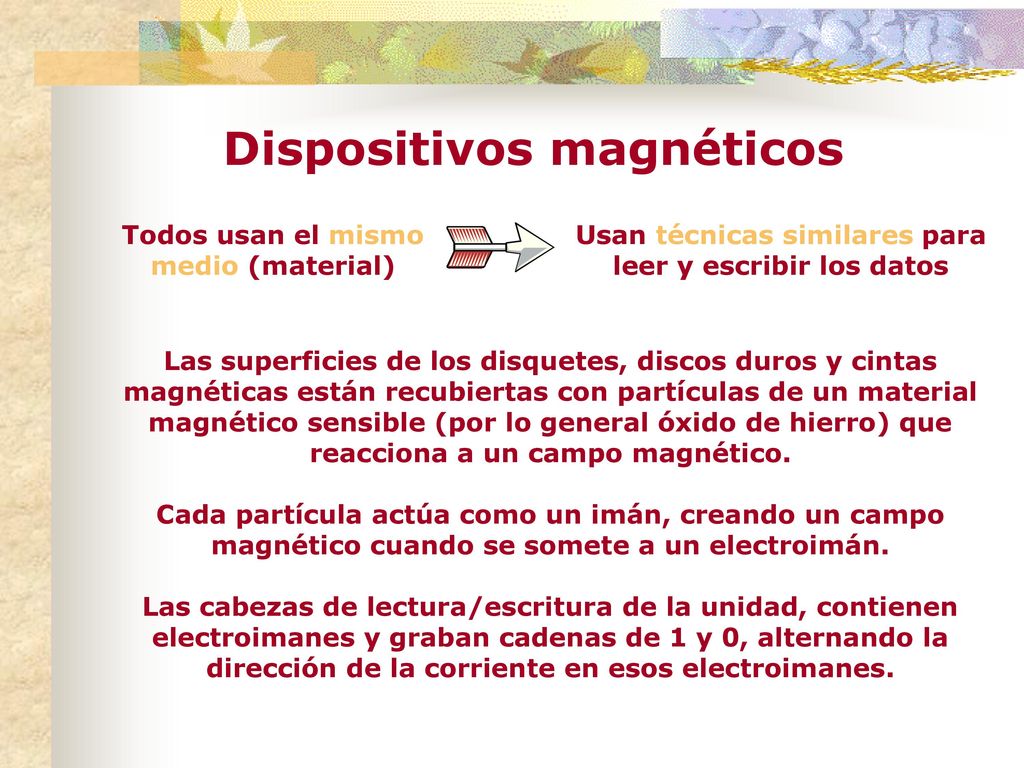

10 Dispositivos magnéticos

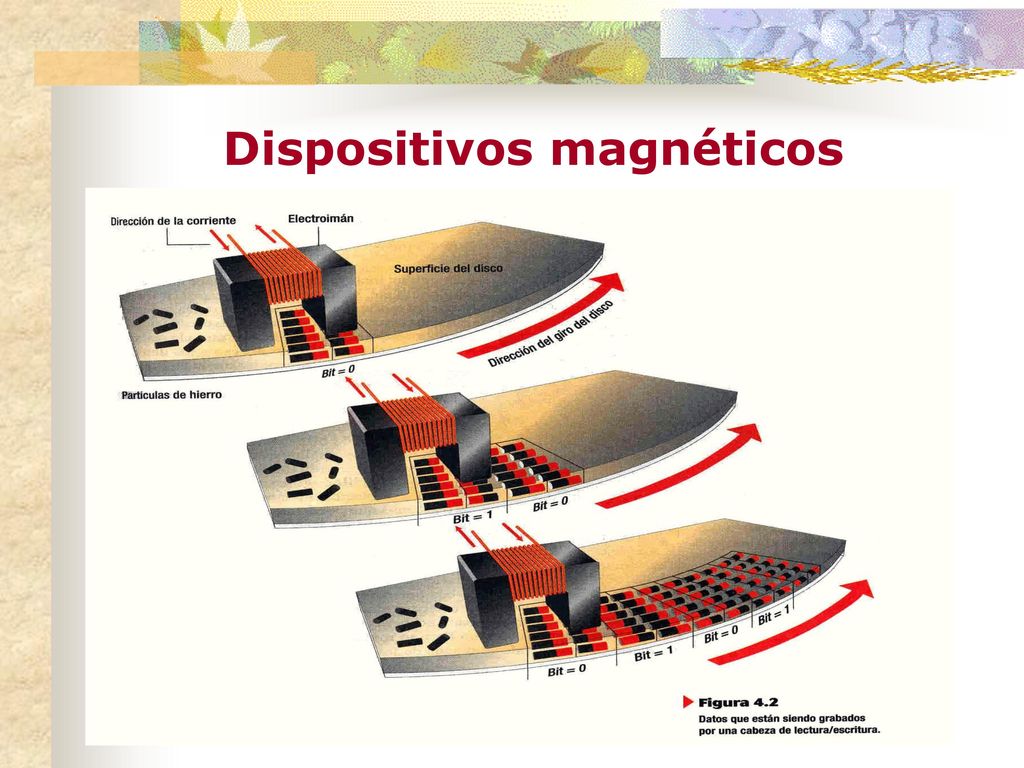

Todos usan el mismo medio (material) Usan técnicas similares para leer y escribir los datos Las superficies de los disquetes, discos duros y cintas magnéticas están recubiertas con partículas de un material magnético sensible (por lo general óxido de hierro) que reacciona a un campo magnético. Cada partícula actúa como un imán, creando un campo magnético cuando se somete a un electroimán. Las cabezas de lectura/escritura de la unidad, contienen electroimanes y graban cadenas de 1 y 0, alternando la dirección de la corriente en esos electroimanes.

11 Dispositivos magnéticos

12 Dispositivos magnéticos

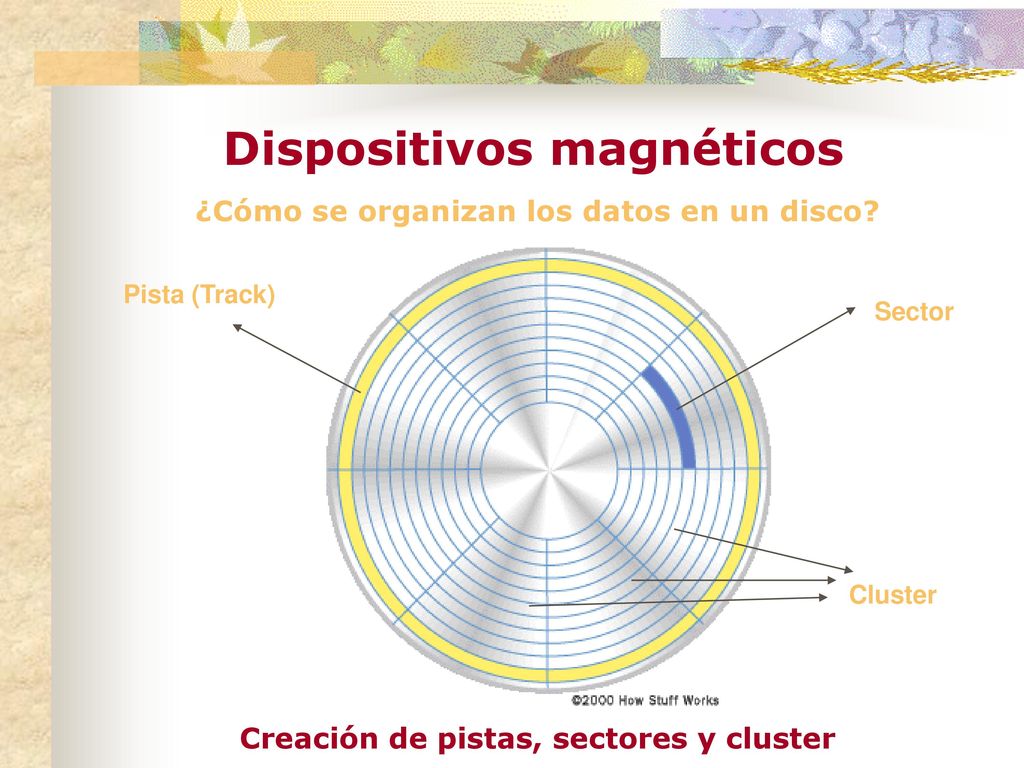

¿Cómo se organizan los datos en un disco? Pista (Track) Sector Cluster Creación de pistas, sectores y cluster

13 Dispositivos magnéticos
¿Cómo se organizan los datos en un disco? MBR (Master Boot Record o registro de arranque) Es un programa que se ejecuta cada vez que se enciende la computadora, para determinar si el disco tiene los componentes básicos necesarios para ejecutar el sistema operativo. Si los archivos están presentes, transfiere el control a uno de los programas del sistema operativo, para que continúe el proceso de inicio. Este proceso se conoce como: secuencia de inicio o booting El registro de arranque también describe otras características del disco, que el sistema operativo necesita para tener acceso al área de datos.

14 Dispositivos magnéticos ¿Cómo se organizan los datos en un disco?

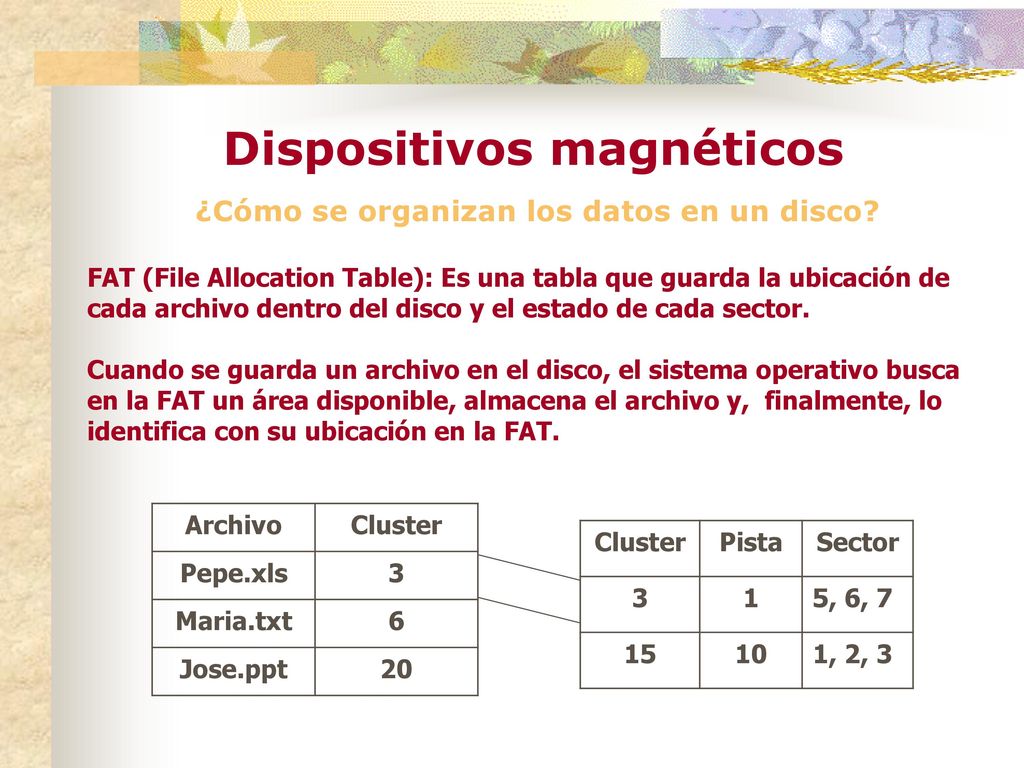

FAT (File Allocation Table): Es una tabla que guarda la ubicación de cada archivo dentro del disco y el estado de cada sector. Cuando se guarda un archivo en el disco, el sistema operativo busca en la FAT un área disponible, almacena el archivo y, finalmente, lo identifica con su ubicación en la FAT. Archivo Cluster Pepe.xls 3 Maria.txt 6 Jose.ppt 20 Cluster Pista Sector 3 1 5, 6, 7 15 10 1, 2, 3

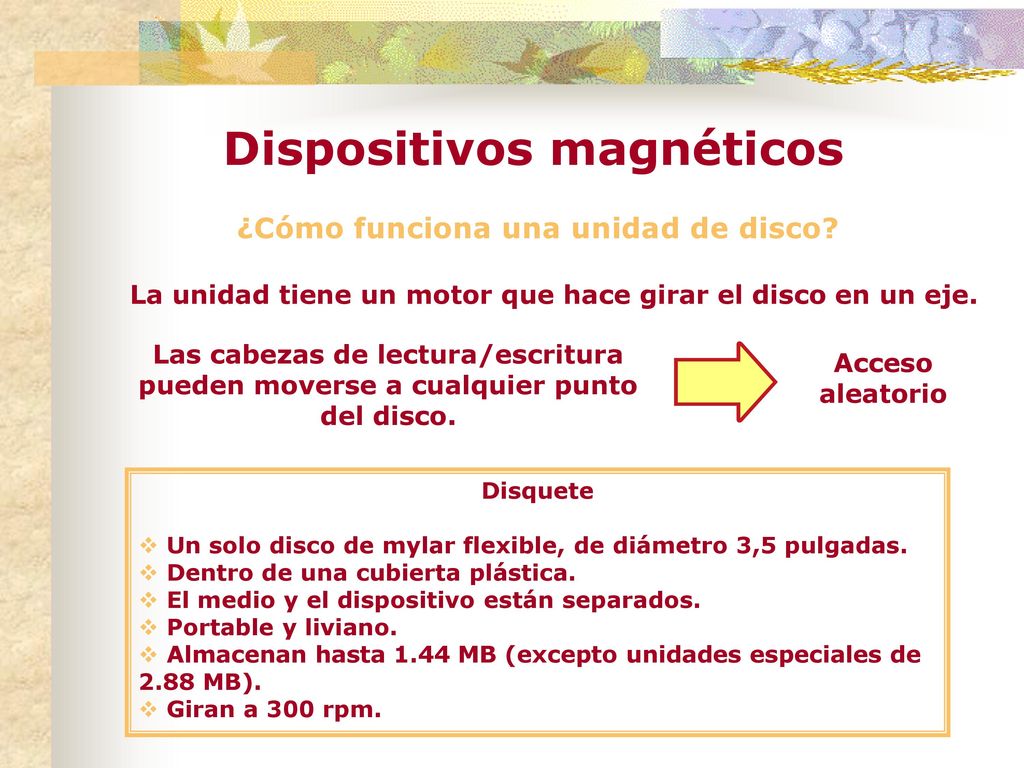

15 Dispositivos magnéticos ¿Cómo funciona una unidad de disco?
La unidad tiene un motor que hace girar el disco en un eje. Las cabezas de lectura/escritura pueden moverse a cualquier punto del disco. Acceso aleatorio Disquete Un solo disco de mylar flexible, de diámetro 3,5 pulgadas. Dentro de una cubierta plástica. El medio y el dispositivo están separados. Portable y liviano. Almacenan hasta 1.44 MB (excepto unidades especiales de 2.88 MB). Giran a 300 rpm.

16 Dispositivos magnéticos

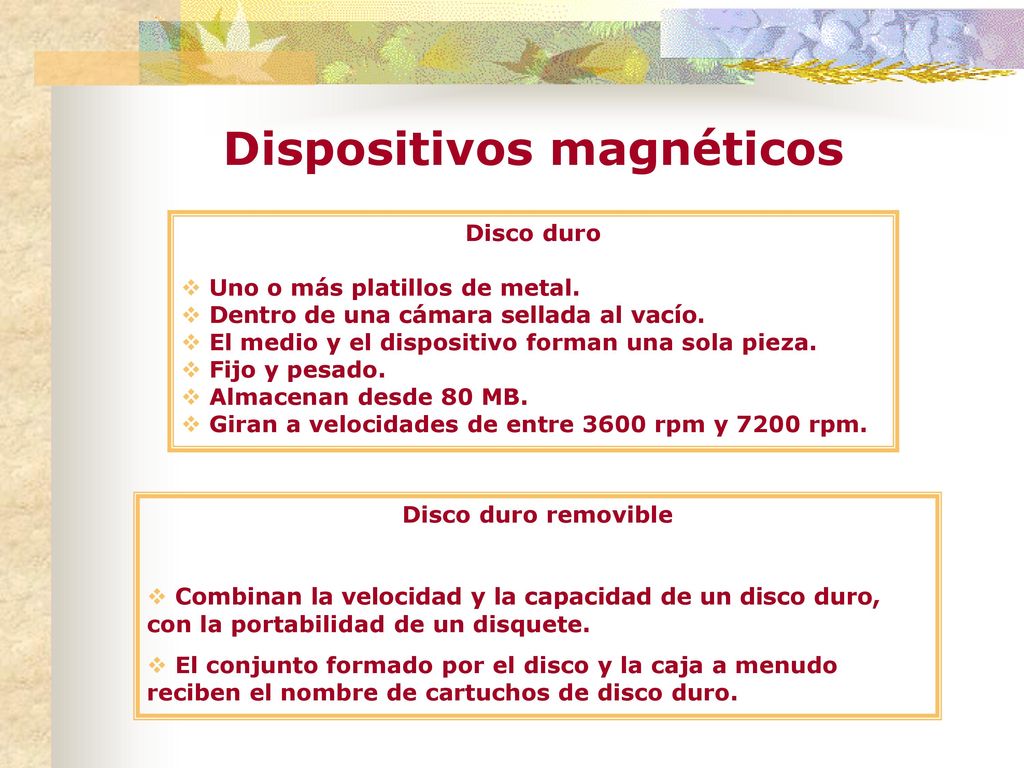

Disco duro Uno o más platillos de metal. Dentro de una cámara sellada al vacío. El medio y el dispositivo forman una sola pieza. Fijo y pesado. Almacenan desde 80 MB. Giran a velocidades de entre 3600 rpm y 7200 rpm. Disco duro removible Combinan la velocidad y la capacidad de un disco duro, con la portabilidad de un disquete. El conjunto formado por el disco y la caja a menudo reciben el nombre de cartuchos de disco duro.

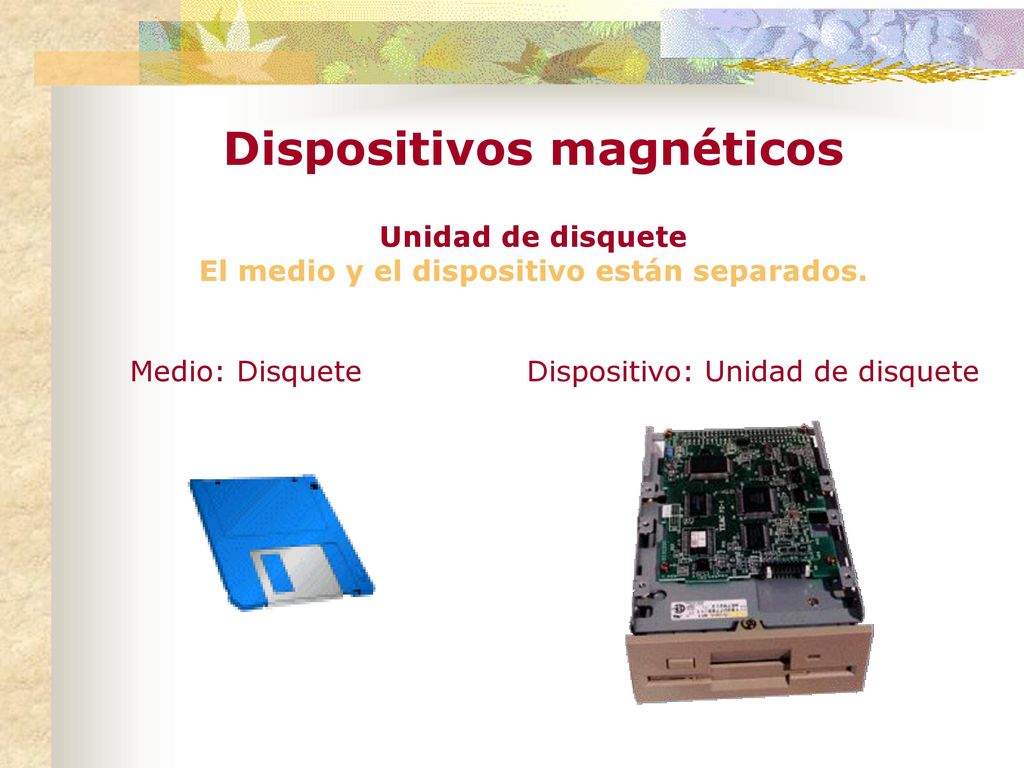

17 Dispositivos magnéticos El medio y el dispositivo están separados.
Unidad de disquete El medio y el dispositivo están separados. Medio: Disquete Dispositivo: Unidad de disquete

18 Dispositivos magnéticos

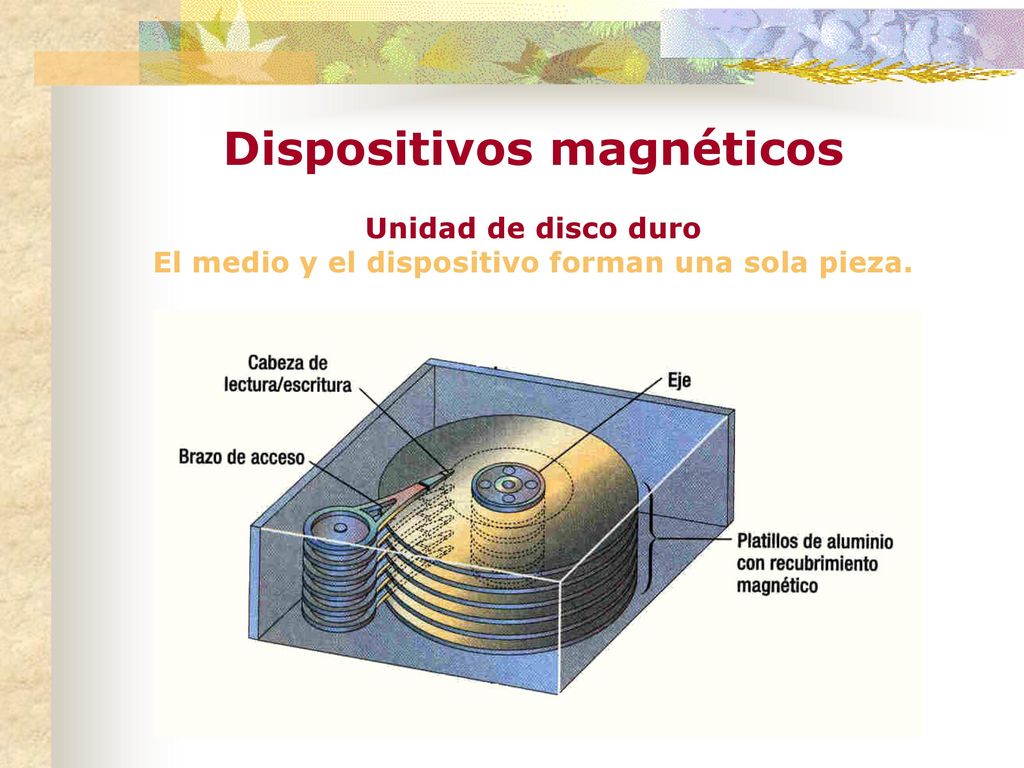

Unidad de disco duro El medio y el dispositivo forman una sola pieza.

19 Dispositivos magnéticos

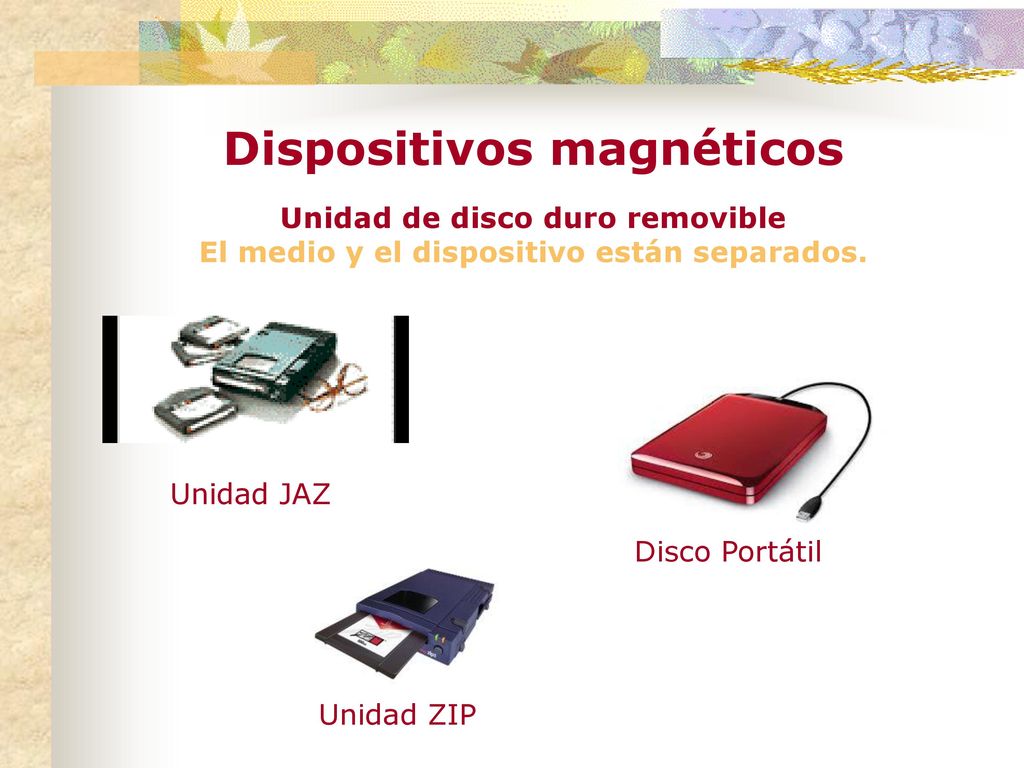

Unidad de disco duro removible El medio y el dispositivo están separados. Unidad JAZ Disco Portátil Unidad ZIP

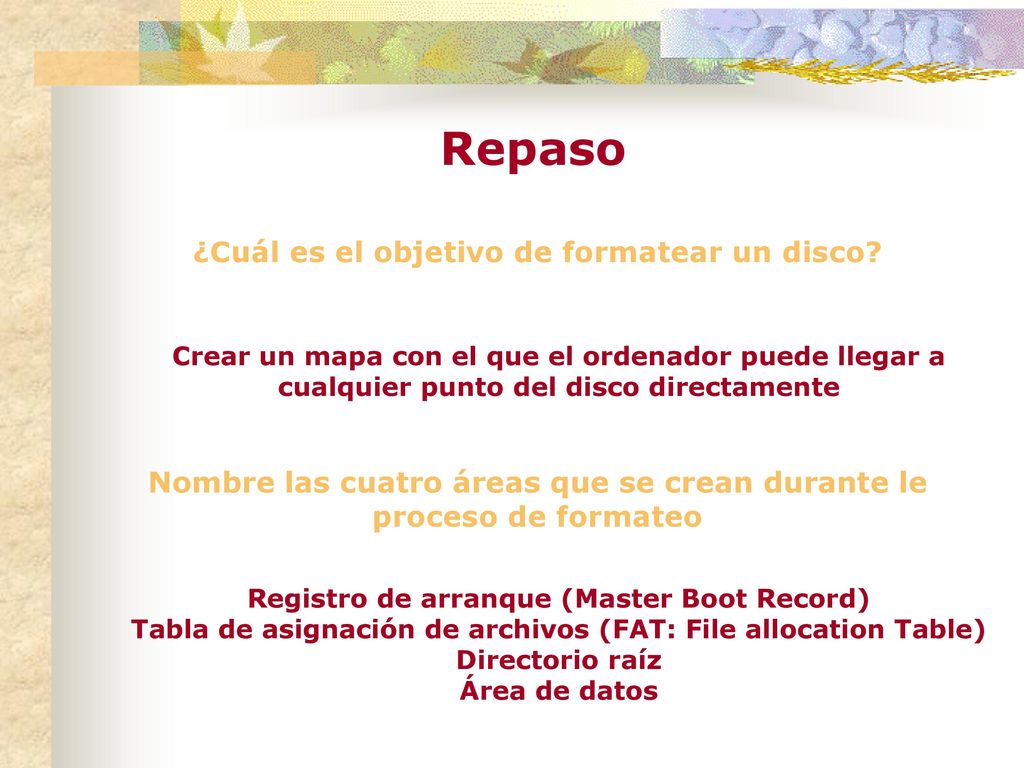

20 Repaso ¿Cuál es el objetivo de formatear un disco?
Crear un mapa con el que el ordenador puede llegar a cualquier punto del disco directamente Nombre las cuatro áreas que se crean durante le proceso de formateo Registro de arranque (Master Boot Record) Tabla de asignación de archivos (FAT: File allocation Table) Directorio raíz Área de datos

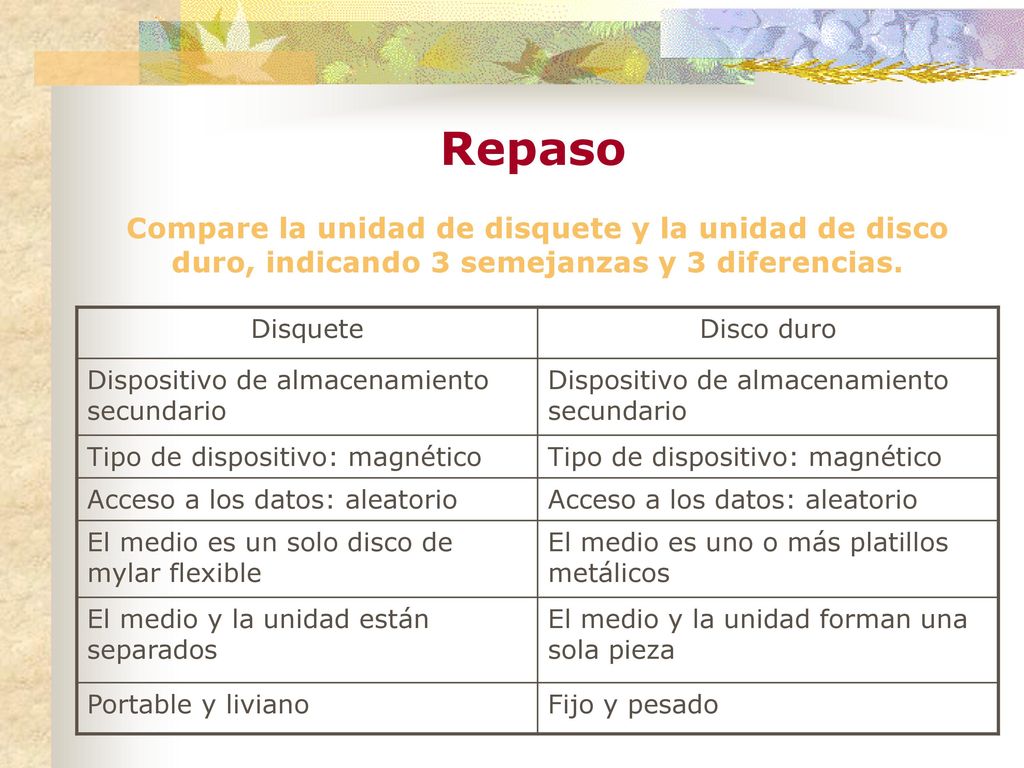

21 Repaso Compare la unidad de disquete y la unidad de disco duro, indicando 3 semejanzas y 3 diferencias. Disquete Disco duro Dispositivo de almacenamiento secundario Tipo de dispositivo: magnético Acceso a los datos: aleatorio El medio es un solo disco de mylar flexible El medio es uno o más platillos metálicos El medio y la unidad están separados El medio y la unidad forman una sola pieza Portable y liviano Fijo y pesado

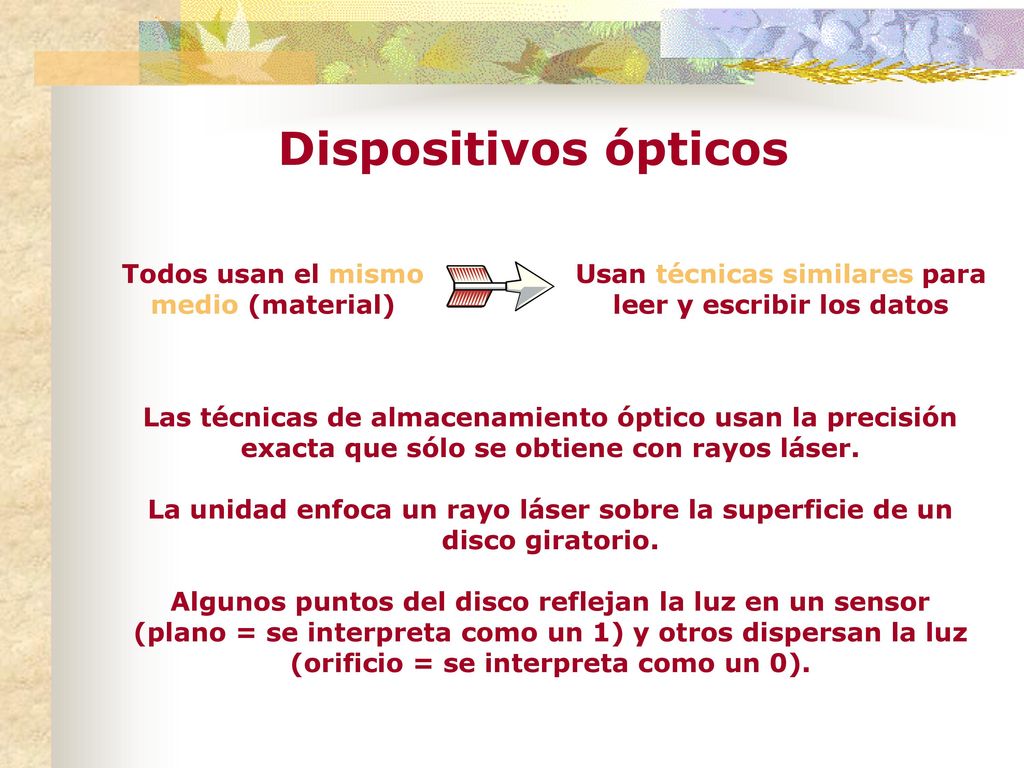

22 Dispositivos ópticos Todos usan el mismo medio (material)
Usan técnicas similares para leer y escribir los datos Las técnicas de almacenamiento óptico usan la precisión exacta que sólo se obtiene con rayos láser. La unidad enfoca un rayo láser sobre la superficie de un disco giratorio. Algunos puntos del disco reflejan la luz en un sensor (plano = se interpreta como un 1) y otros dispersan la luz (orificio = se interpreta como un 0).

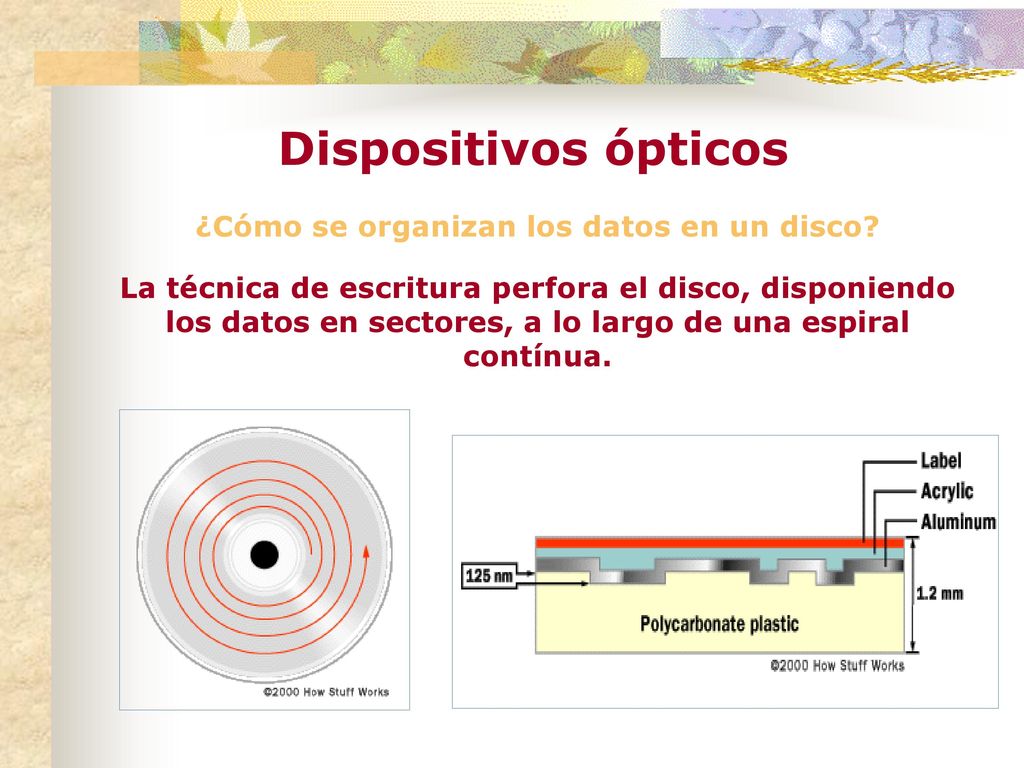

23 ¿Cómo se organizan los datos en un disco?
Dispositivos ópticos ¿Cómo se organizan los datos en un disco? La técnica de escritura perfora el disco, disponiendo los datos en sectores, a lo largo de una espiral contínua.

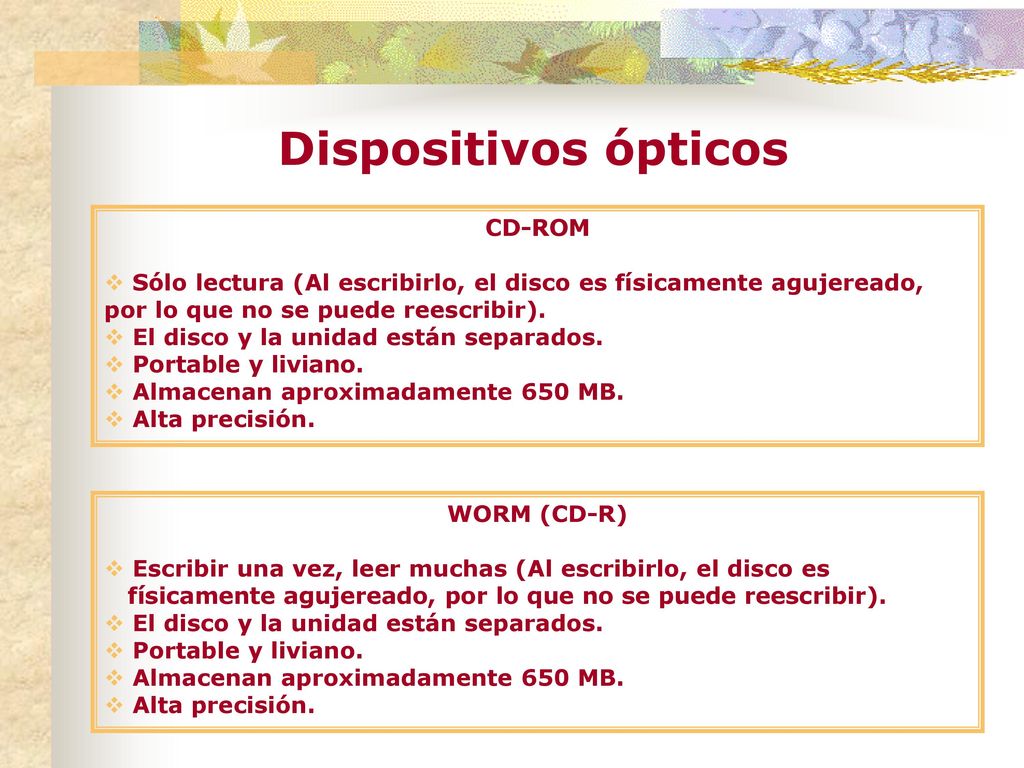

24 Dispositivos ópticos CD-ROM
Sólo lectura (Al escribirlo, el disco es físicamente agujereado, por lo que no se puede reescribir). El disco y la unidad están separados. Portable y liviano. Almacenan aproximadamente 650 MB. Alta precisión. WORM (CD-R) Escribir una vez, leer muchas (Al escribirlo, el disco es físicamente agujereado, por lo que no se puede reescribir). El disco y la unidad están separados. Portable y liviano. Almacenan aproximadamente 650 MB. Alta precisión.

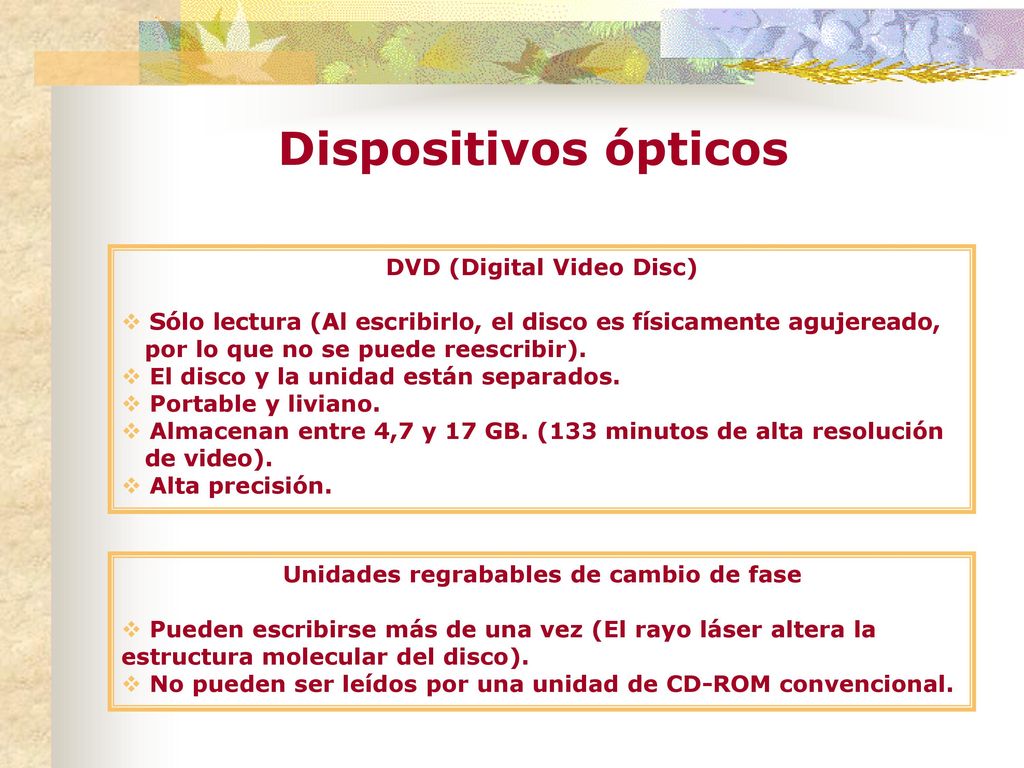

25 DVD (Digital Video Disc) Unidades regrabables de cambio de fase
Dispositivos ópticos DVD (Digital Video Disc) Sólo lectura (Al escribirlo, el disco es físicamente agujereado, por lo que no se puede reescribir). El disco y la unidad están separados. Portable y liviano. Almacenan entre 4,7 y 17 GB. (133 minutos de alta resolución de video). Alta precisión. Unidades regrabables de cambio de fase Pueden escribirse más de una vez (El rayo láser altera la estructura molecular del disco). No pueden ser leídos por una unidad de CD-ROM convencional.

26 ¿Cuánta información puede almacenar un CD?
Dispositivos ópticos ¿Cuánta información puede almacenar un CD? La cantidad de información que puede almacenar un CD se mide en minutos:segundos:sectores. Cada segundo contiene 75 sectores, cada sector puede almacenar Bytes (2 KBytes). Los CD-Recordable vienen en 21, 63 y 74 minutos. La cantidad de información que pueden contener, responde al siguiente cálculo ejemplo: 74 min x (60 seg) x (75 sectores) x (2 kbytes) = 666,000 kilobytes = 650 megabytes

27

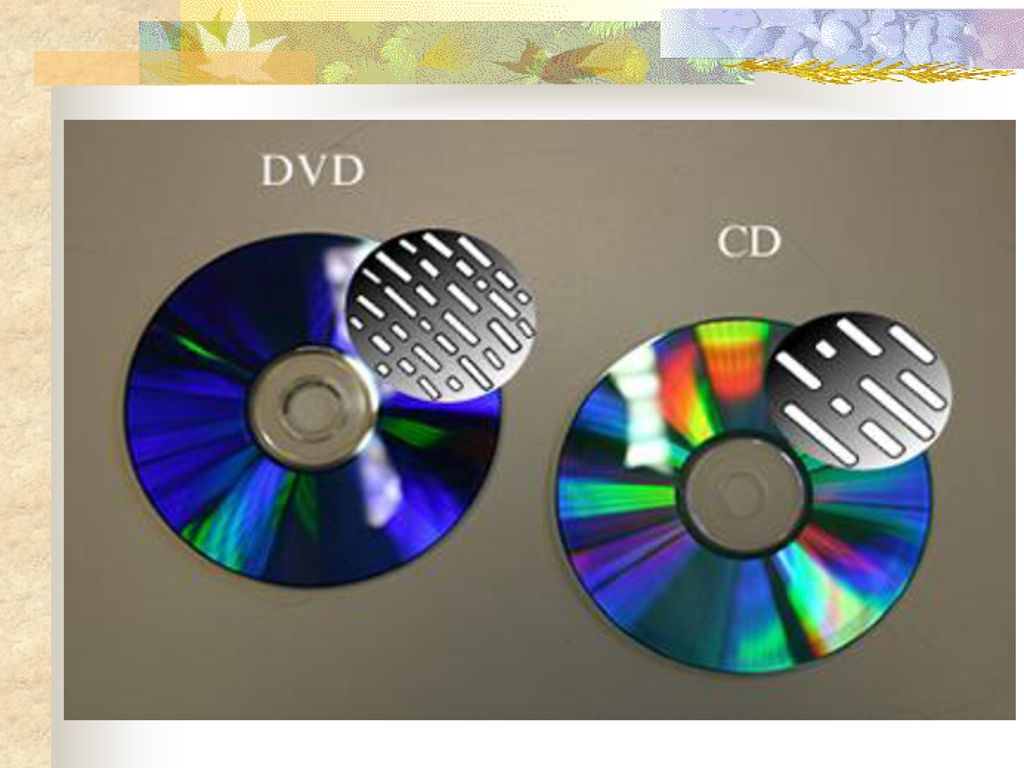

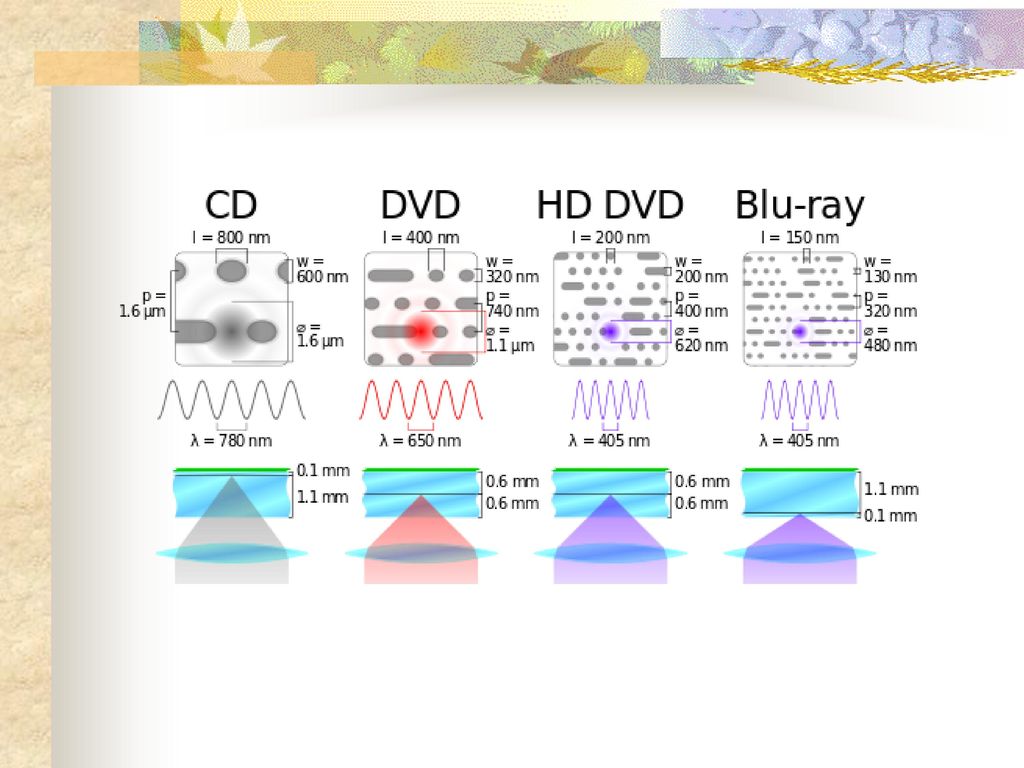

28

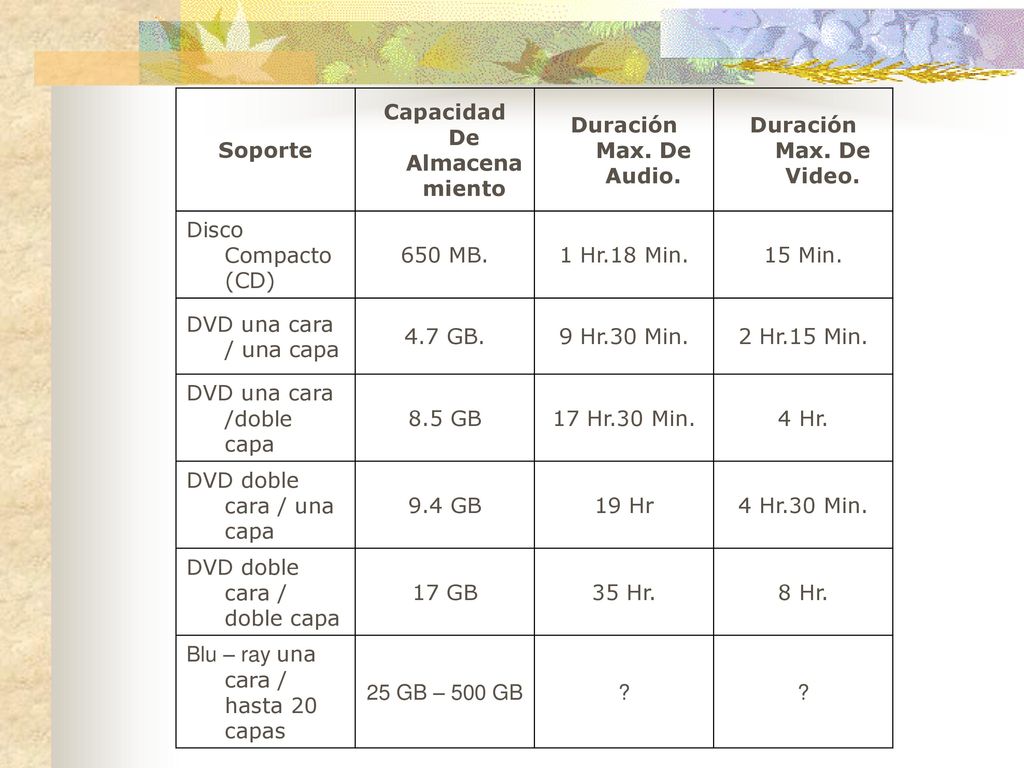

29 Capacidad De Almacenamiento
Soporte Capacidad De Almacenamiento Duración Max. De Audio. Duración Max. De Video. Disco Compacto (CD) 650 MB. 1 Hr.18 Min. 15 Min. DVD una cara / una capa 4.7 GB. 9 Hr.30 Min. 2 Hr.15 Min. DVD una cara /doble capa 8.5 GB 17 Hr.30 Min. 4 Hr. DVD doble cara / una capa 9.4 GB 19 Hr 4 Hr.30 Min. DVD doble cara / doble capa 17 GB 35 Hr. 8 Hr. Blu – ray una cara / hasta 20 capas 25 GB – 500 GB ?
