Perfiles Curvas de remanso.

Presentación del tema: "Perfiles Curvas de remanso."— Transcripción de la presentación:

1 Perfiles Curvas de remanso

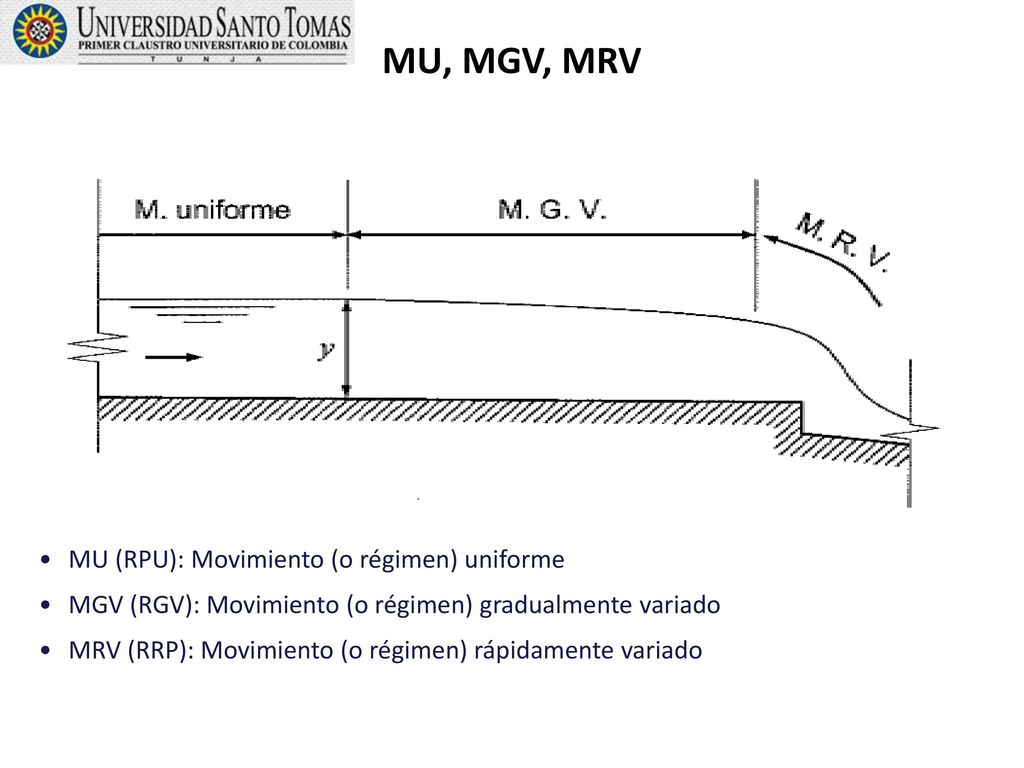

2 MU, MGV, MRV MU (RPU): Movimiento (o régimen) uniforme
MGV (RGV): Movimiento (o régimen) gradualmente variado MRV (RRP): Movimiento (o régimen) rápidamente variado

3 Klaudia Horváth: Diseño en hidráulica
Preguntas Pendiente crítica? Klaudia Horváth: Diseño en hidráulica

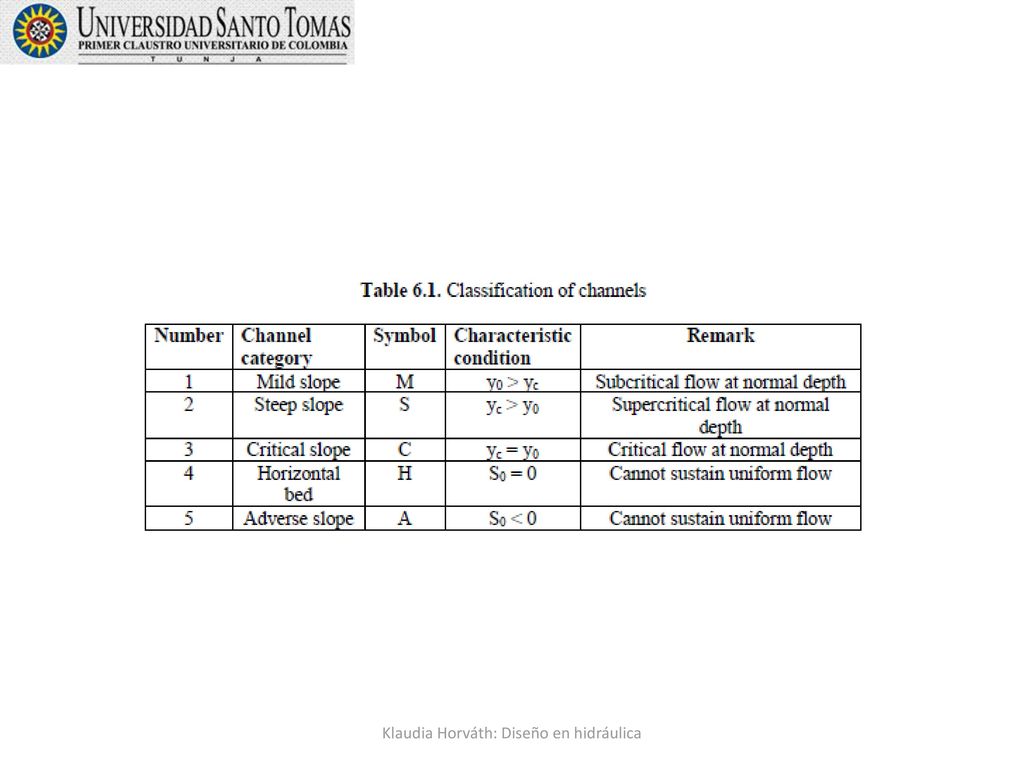

4 Klaudia Horváth: Diseño en hidráulica

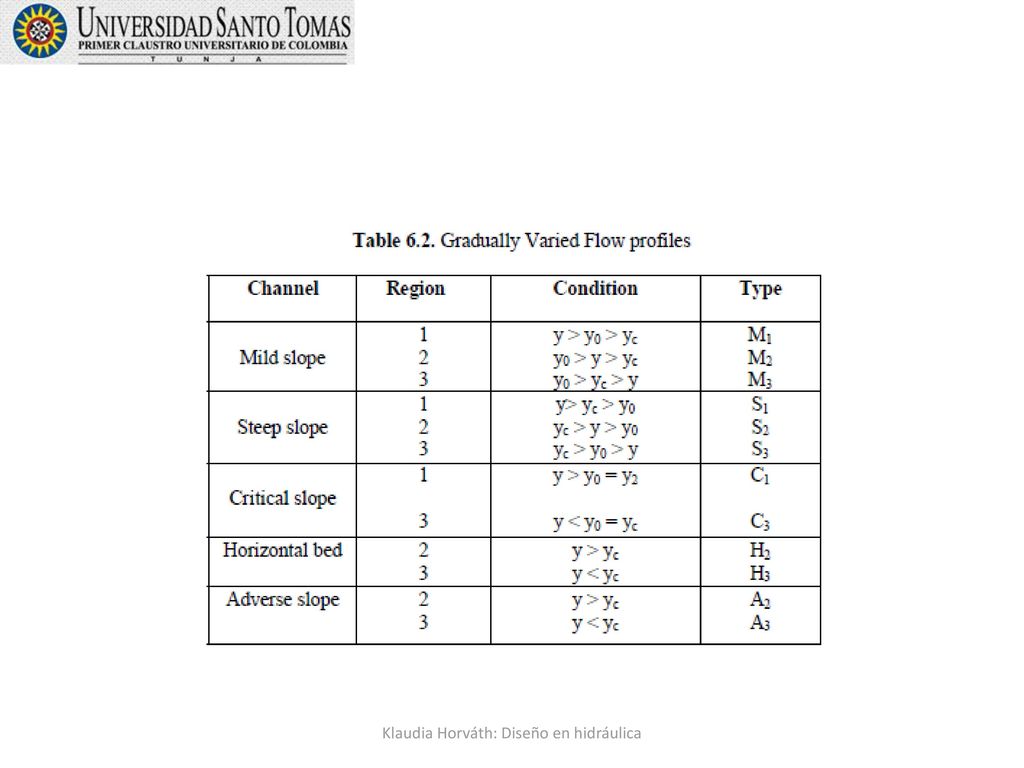

5 Klaudia Horváth: Diseño en hidráulica

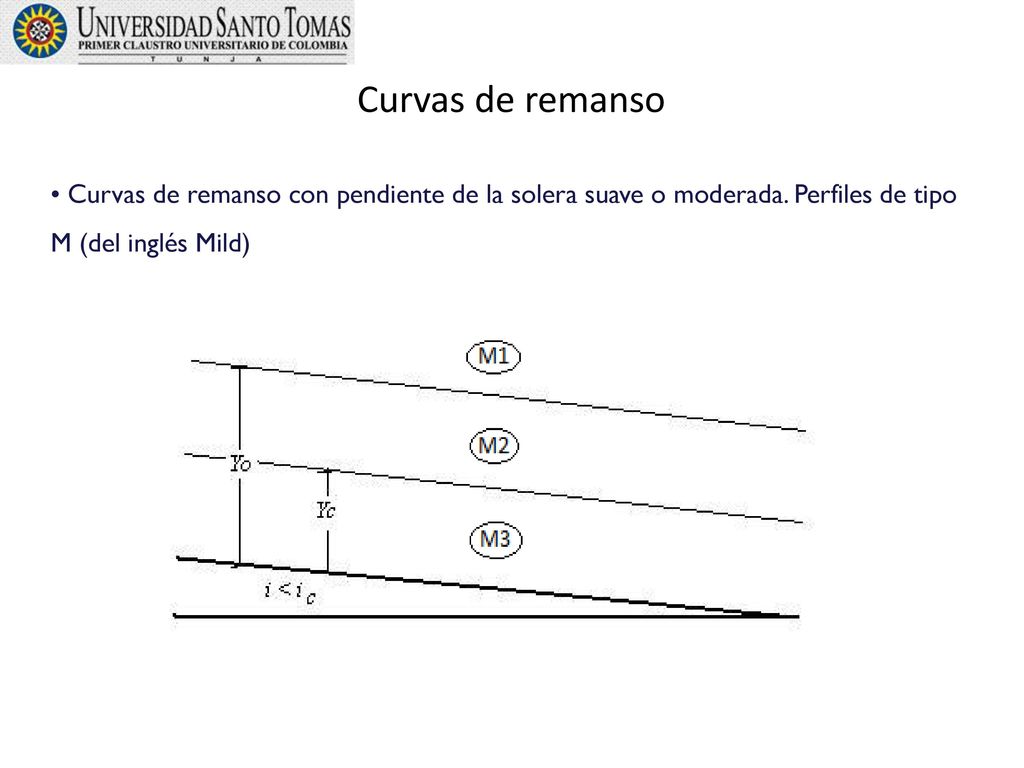

6 Curvas de remanso Curvas de remanso con pendiente de la solera suave o moderada. Perfiles de tipo M (del inglés Mild)

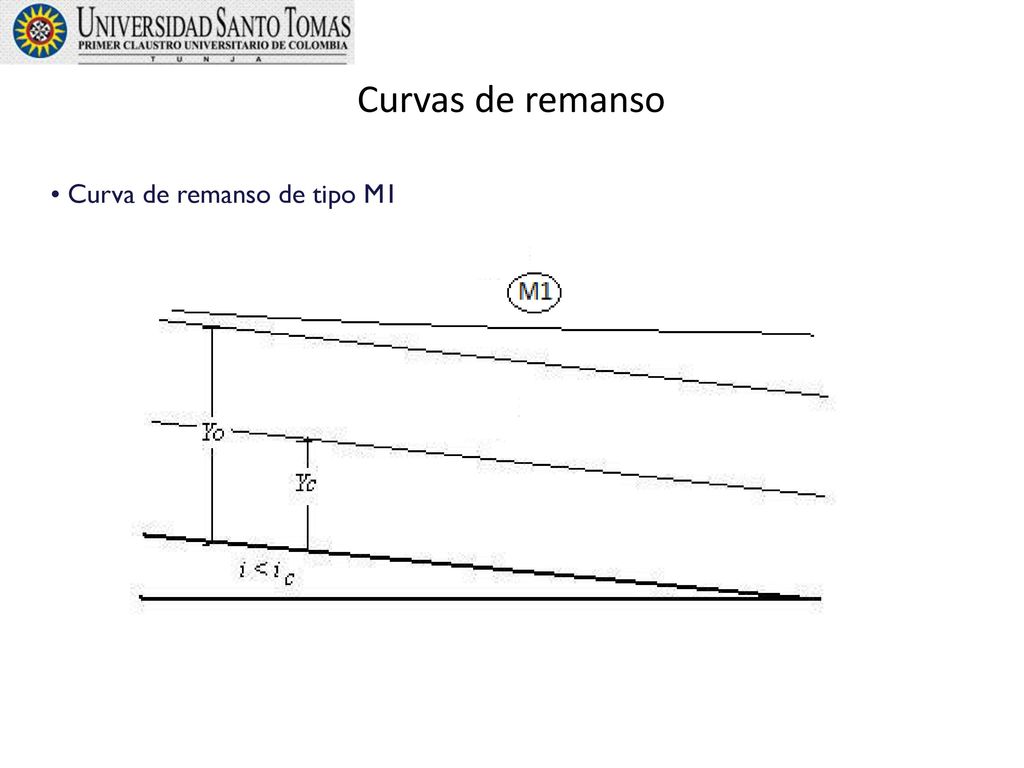

7 Curvas de remanso Curva de remanso de tipo M1

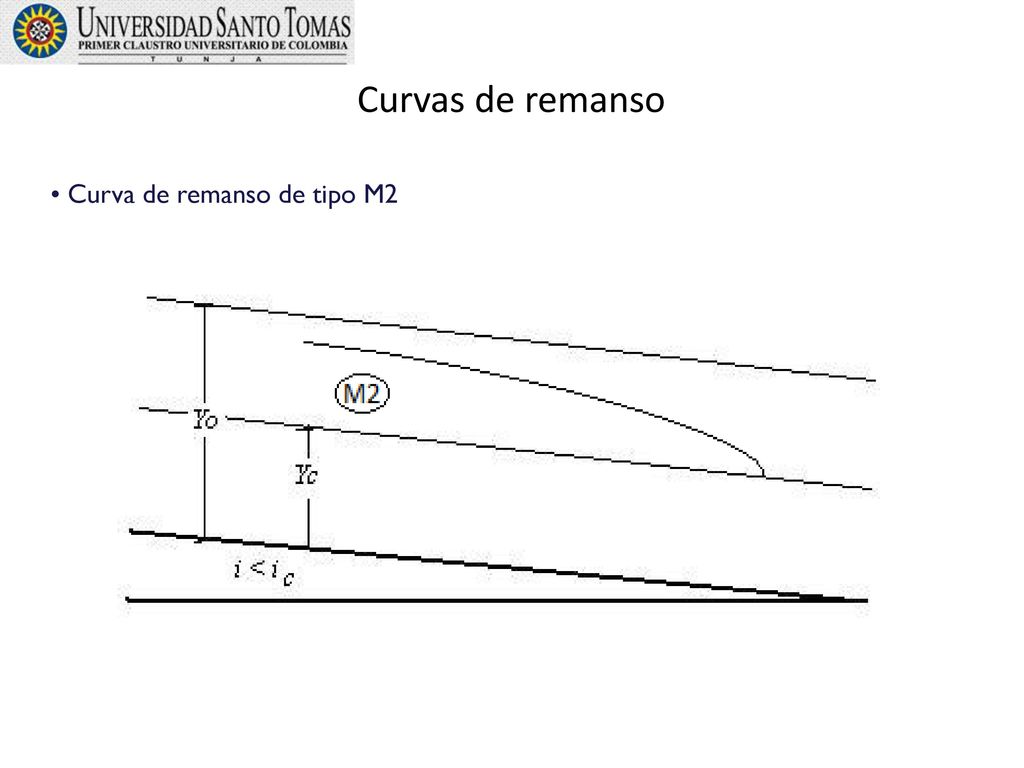

8 Curvas de remanso Curva de remanso de tipo M2

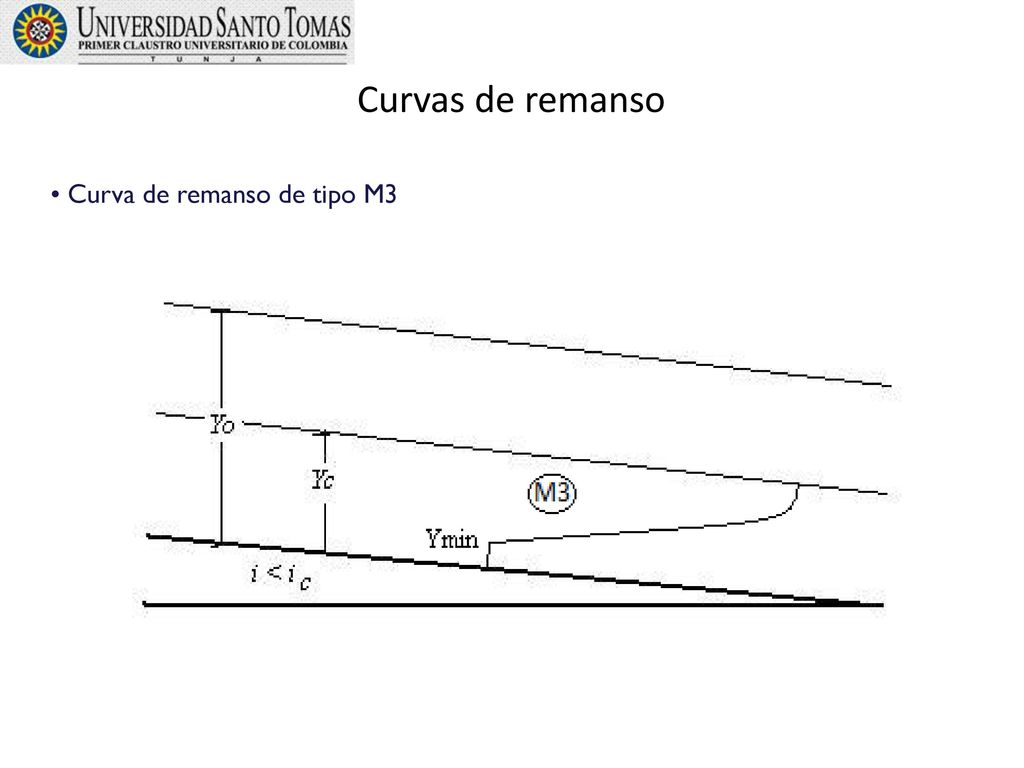

9 Curvas de remanso Curva de remanso de tipo M3

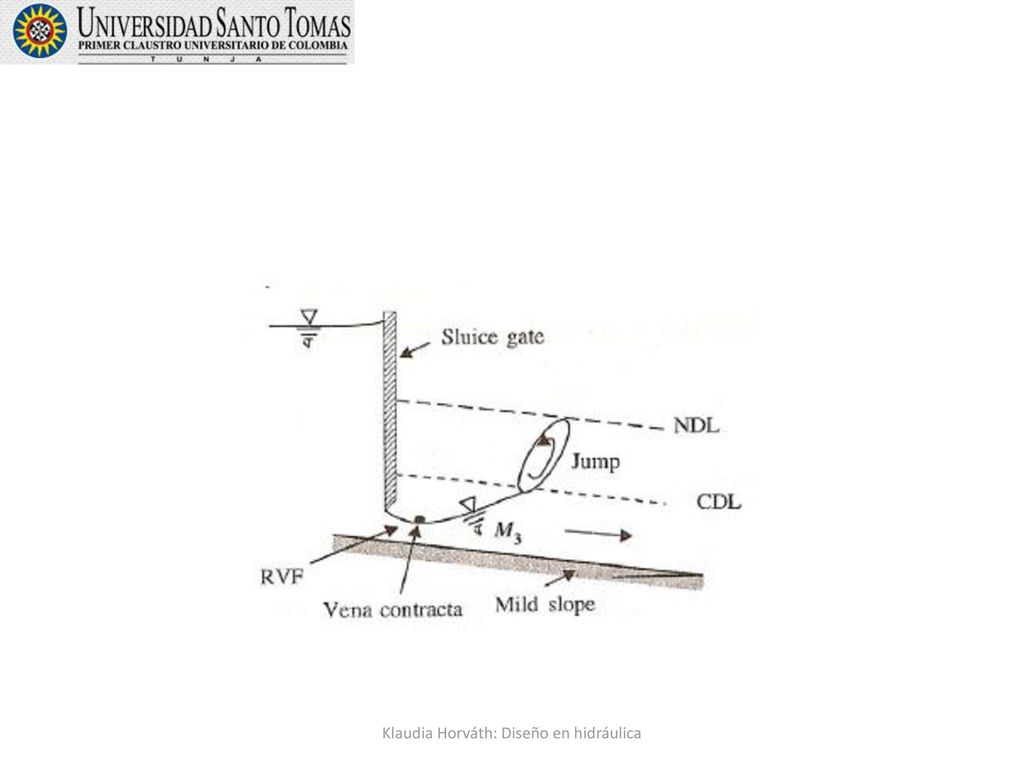

10 Klaudia Horváth: Diseño en hidráulica

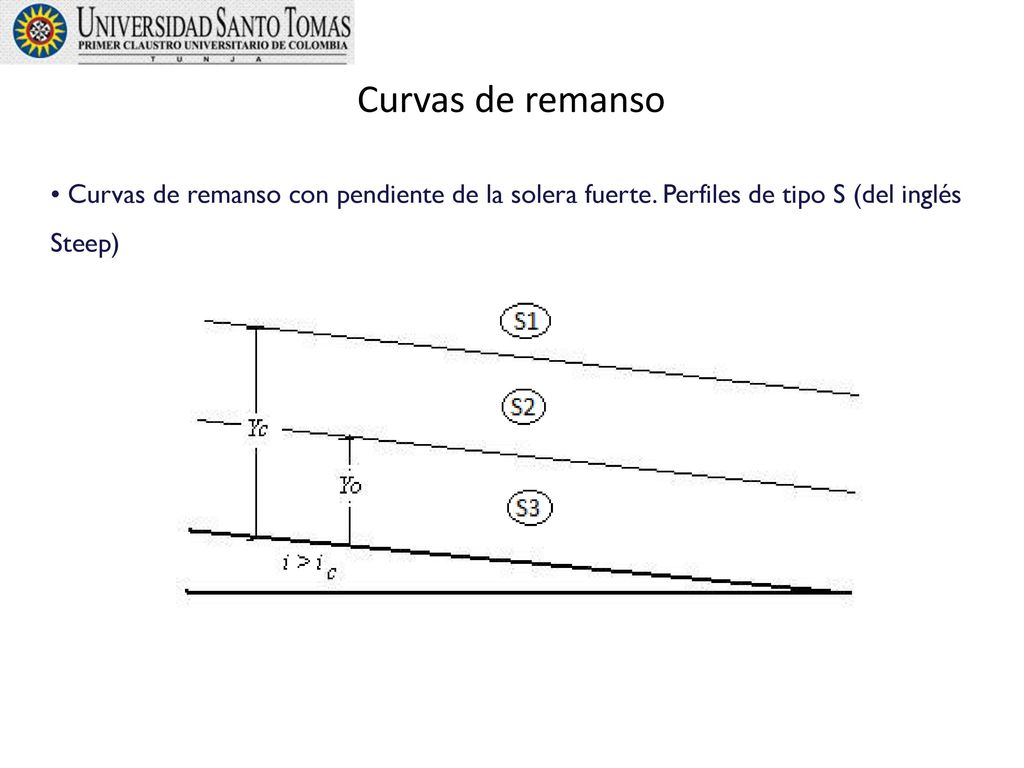

11 Curvas de remanso Curvas de remanso con pendiente de la solera fuerte. Perfiles de tipo S (del inglés Steep)

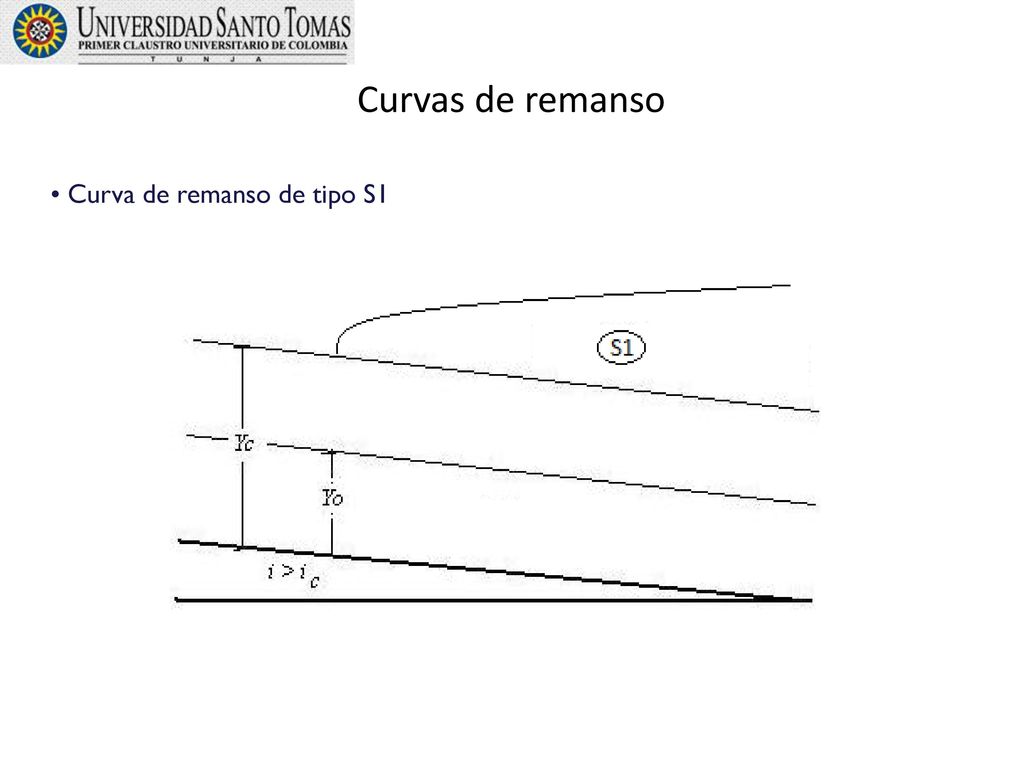

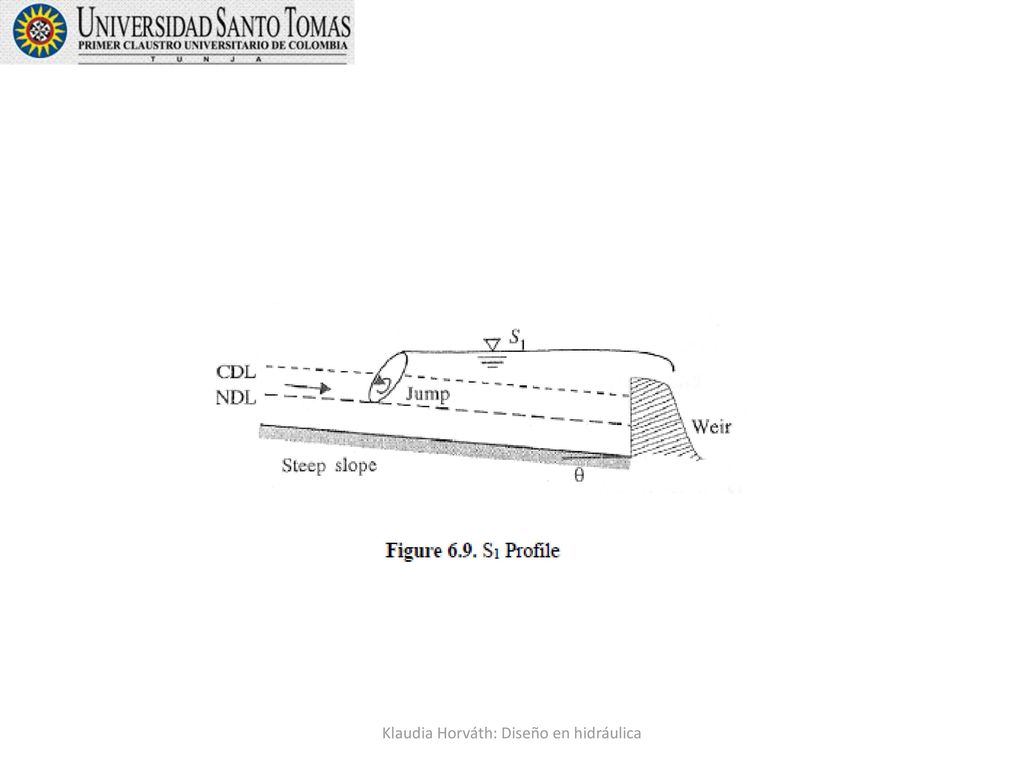

12 Curvas de remanso Curva de remanso de tipo S1

13 Klaudia Horváth: Diseño en hidráulica

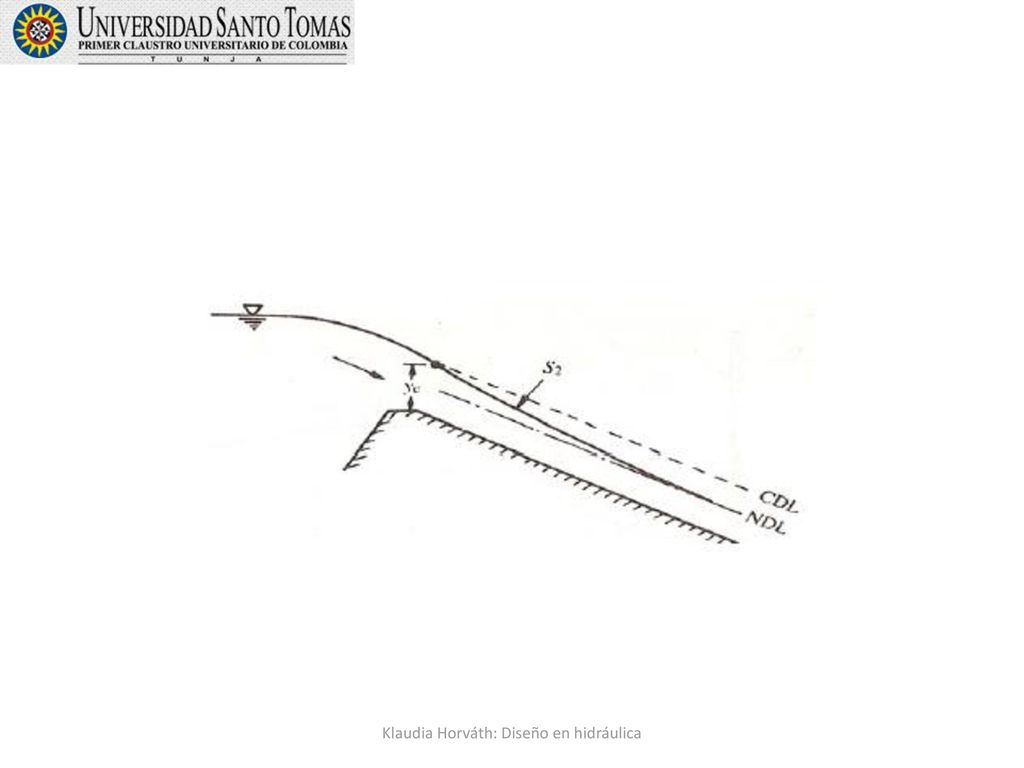

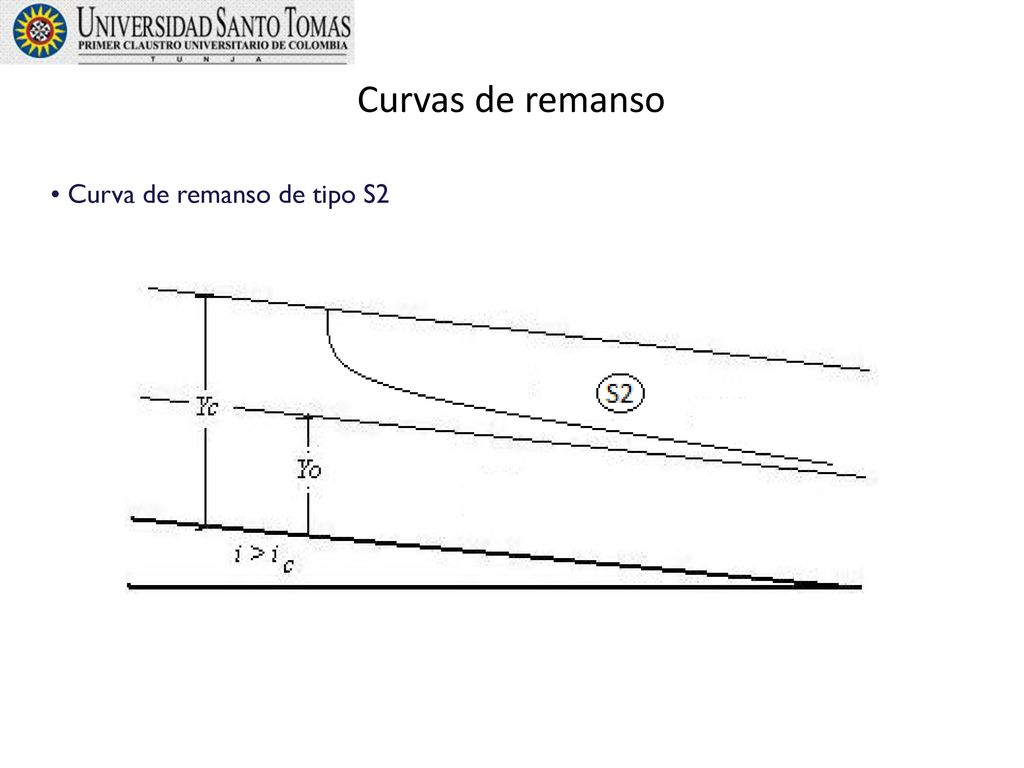

14 Curvas de remanso Curva de remanso de tipo S2

15 Klaudia Horváth: Diseño en hidráulica

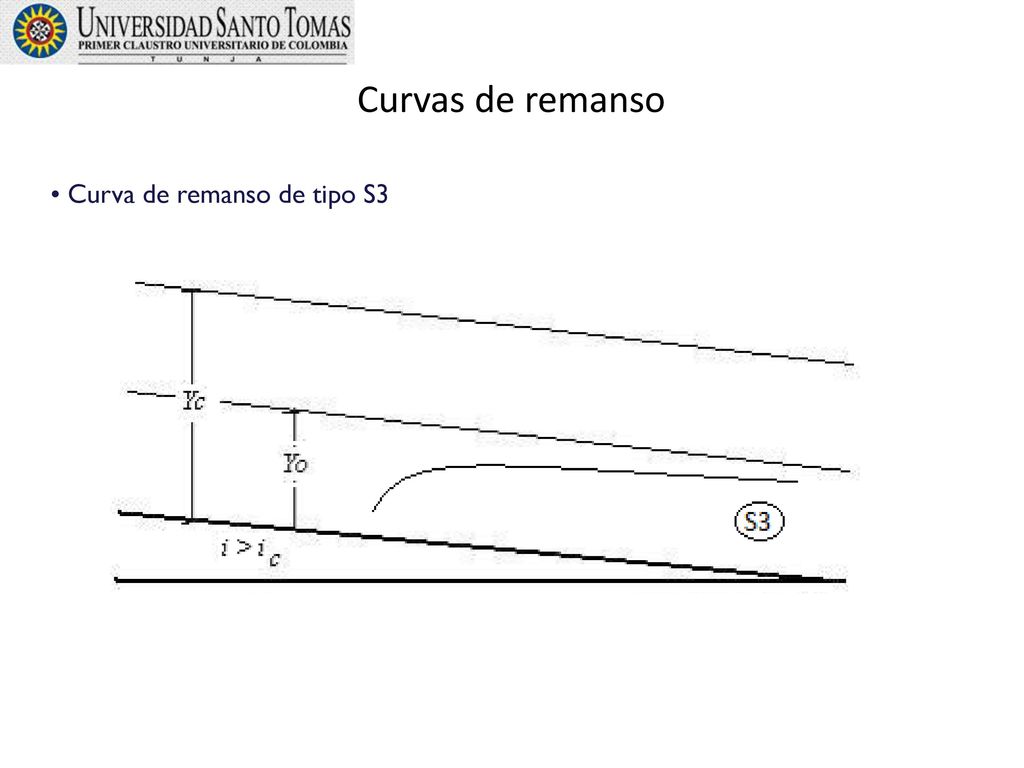

16 Curvas de remanso Curva de remanso de tipo S3

17 Klaudia Horváth: Diseño en hidráulica

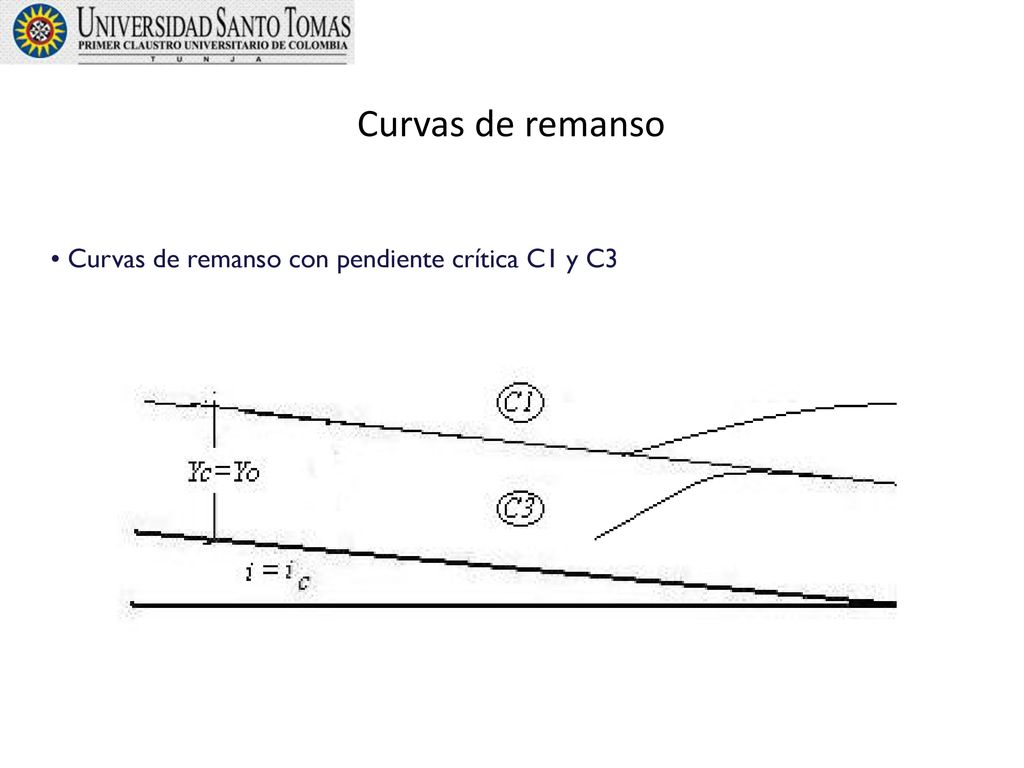

18 Curvas de remanso Curvas de remanso con pendiente crítica C1 y C3

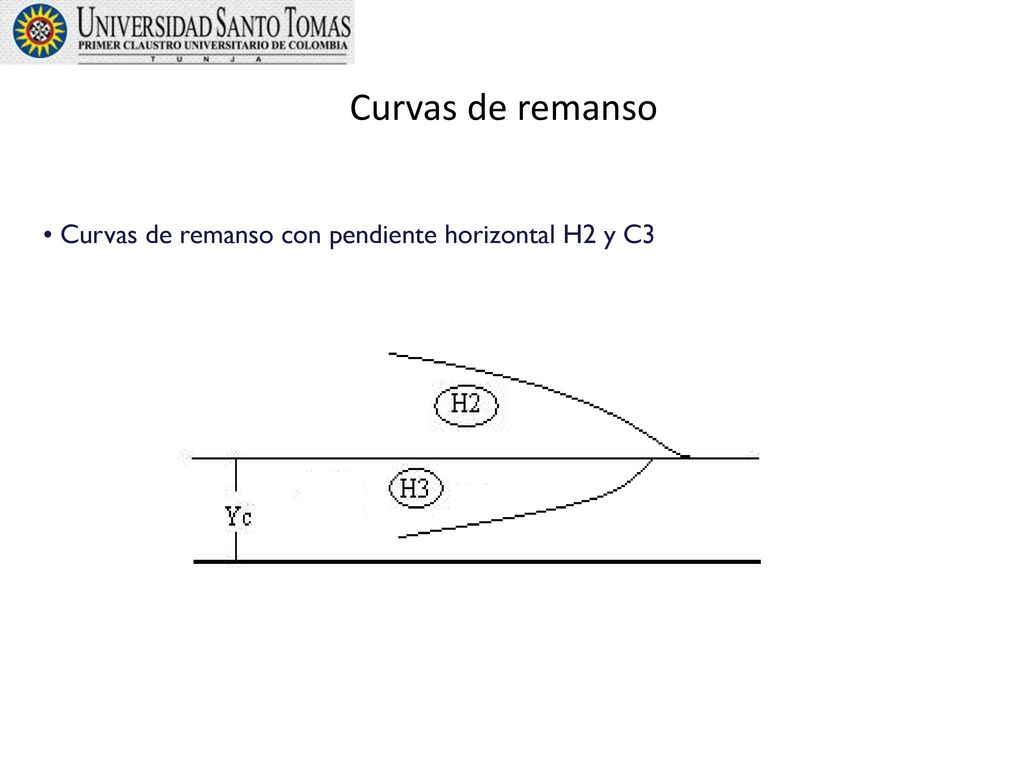

19 Curvas de remanso Curvas de remanso con pendiente horizontal H2 y C3

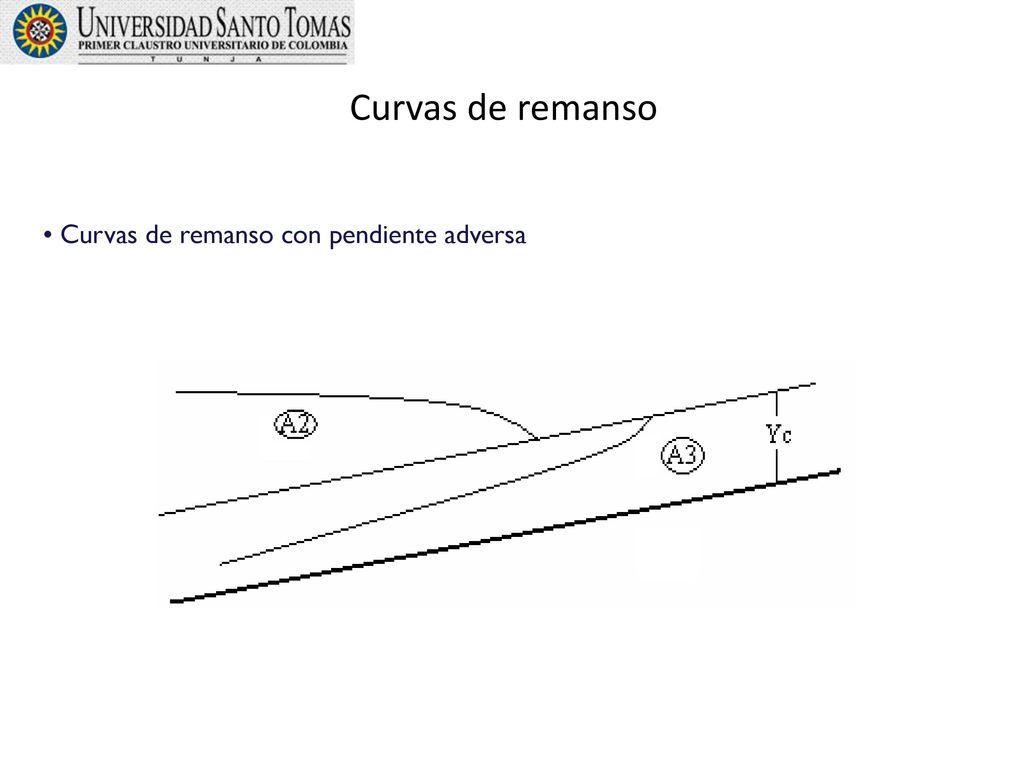

20 Curvas de remanso Curvas de remanso con pendiente adversa

21 Klaudia Horváth: Diseño en hidráulica
Resalto hidráulico Klaudia Horváth: Diseño en hidráulica

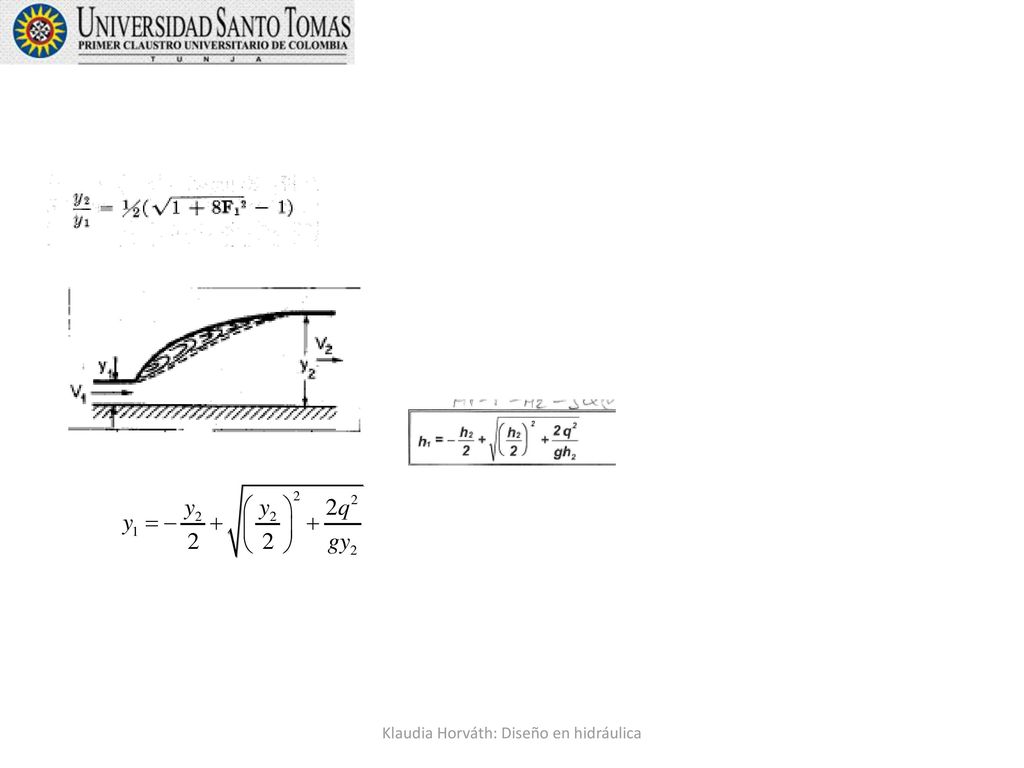

22 Klaudia Horváth: Diseño en hidráulica

23 Klaudia Horváth: Diseño en hidráulica

24 Klaudia Horváth: Diseño en hidráulica

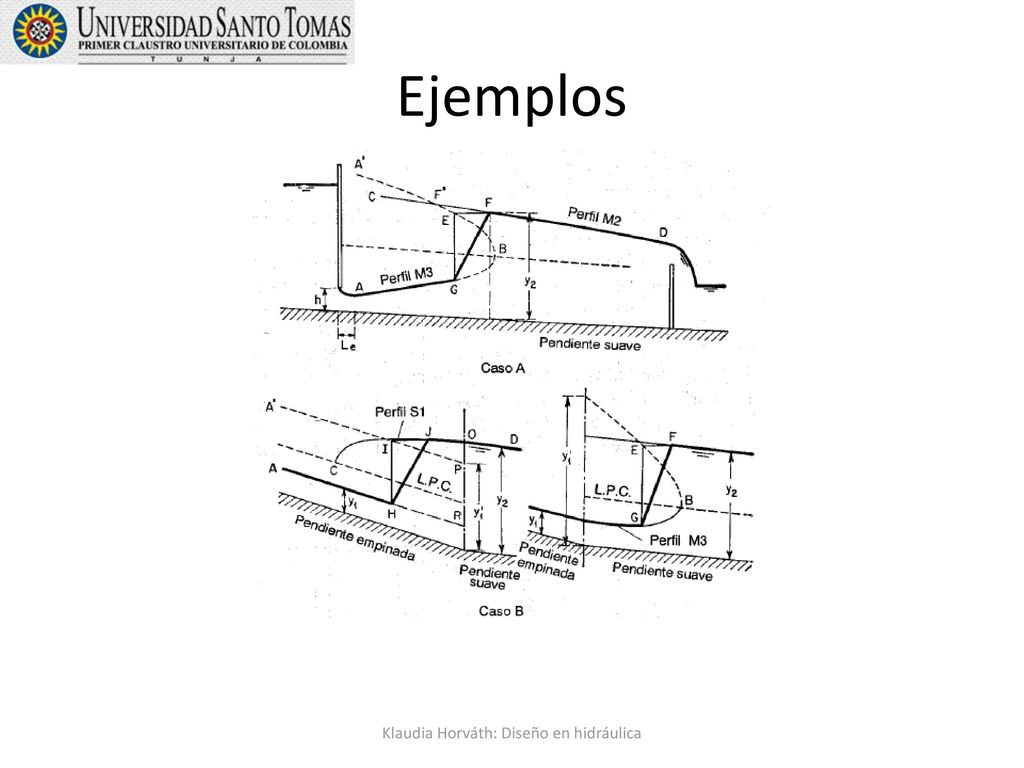

Ejemplos Klaudia Horváth: Diseño en hidráulica

25 Klaudia Horváth: Diseño en hidráulica
Resalto está detrás de una barrera de rebose Si la profunidad de la barrera > profunidad secuente Si la altura de la barrera es menor que la profunidad secuente, la barrera será sobrepasada por una oleada estacionaria Klaudia Horváth: Diseño en hidráulica

26 Klaudia Horváth: Diseño en hidráulica

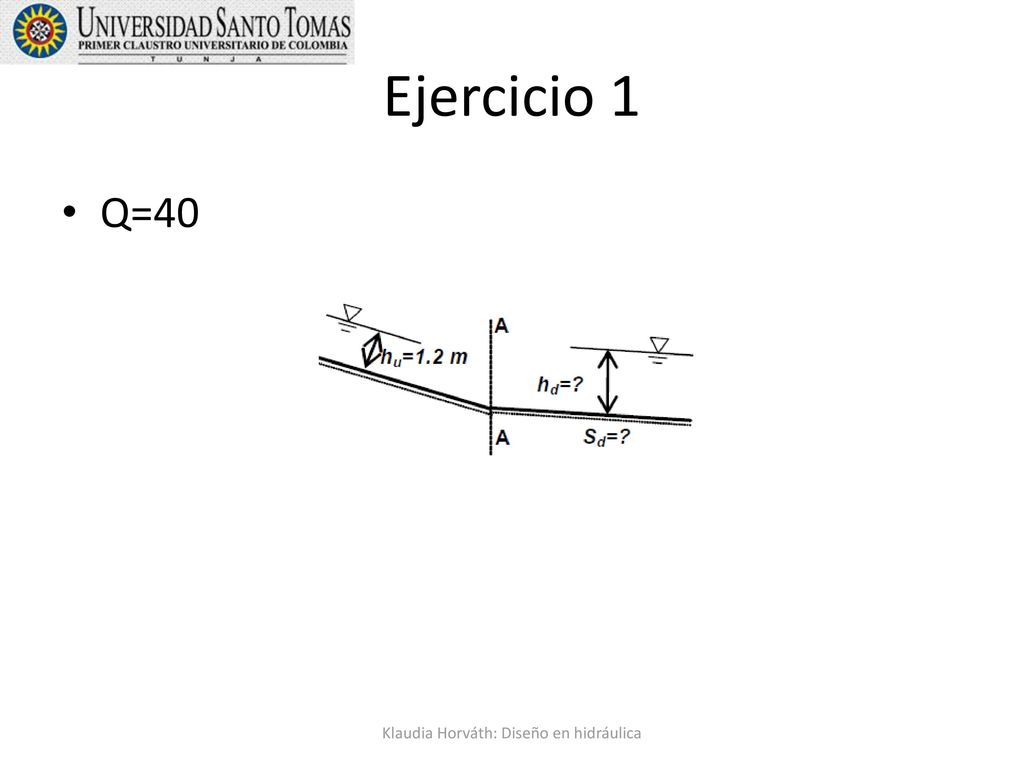

Ejercicio 1 Q=40 Klaudia Horváth: Diseño en hidráulica

27 Klaudia Horváth: Diseño en hidráulica

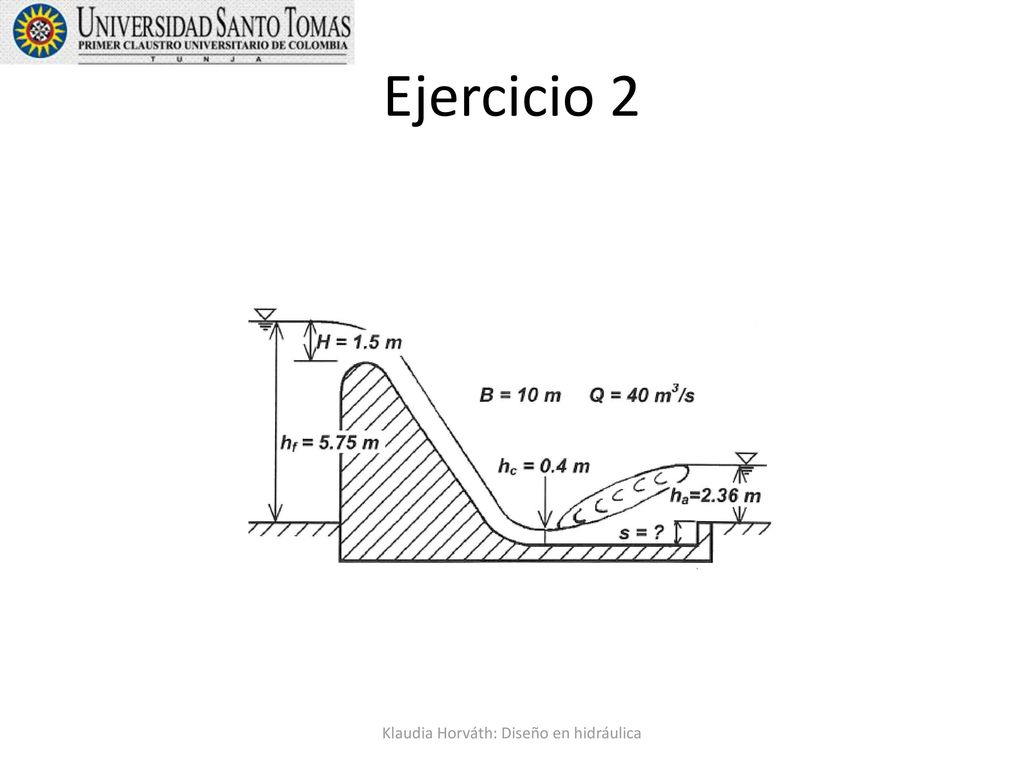

Ejercicio 2 Klaudia Horváth: Diseño en hidráulica
