1 Cálculo coeficiente transmisión de calor K de cerramientos
2.1 Cerramiento simple i he Q = K A ( i - e ) 1 Q hi K = 1 / [ 1 / hi + L / λ + 1 / he ] λ 2 e Tabla 2.1 Tabla 2.8 Tabla 2.1 2.2 Cerramiento compuesto L i he K = 1 / [ 1 / hi + Σ(Li / λi) + 1 / he ] 1 Puertas y ventanas:Tablas 2.12, 2.13 hi Pared con heterogeneidades: λ1 3 K = 1 / [ 1 / hi + ΣRu + 1 / he ] λ2 e L1 L2 Tablas 2.9, 2.10, 2.11

2 Resistencia térmica superficial

3 Cálculo coeficiente transmisión de calor K de cerramientos
2.3 Cerramiento con cámara de aire 2.3.1 Cámara de aire no ventilada Cámara de aire K = 1 / [ 1 / hi + Ri + Rc + Re + 1 / he ] Tabla 2.2 Ri Re Rc 2.3.2 Cámara de aire ventilada Grado de ventilación: S L S Cerramiento vertical: S/L A Cerramiento horizontal: S/A

4 Cálculo coeficiente transmisión de calor K de cerramientos
2.3 Cerramiento con cámara de aire Caso I: cámara débilmente ventilada S/L < 20 cm2/m S/A < 3 cm2/m2 Se calcula igual que sin ventilación Caso III: cámara muy ventilada S/L > 500 cm2/m S/A > 30 cm2/m2 Se desprecia la hoja de cerramiento exterior Se considera he = hi [ 1 / hi + 1 / hi ] Cerr. vertical: 0,20 m2 º C / W K = 1 / [ 1 / hi + 1 / hi + Ri ] Techos: 0,18 m2 º C / W Suelos: 0,26 m2 º C / W Caso II: cámara medianamente ventilada 20 < S/L > 500 cm2/m 3 < S/A > 30 cm2/m2 K = Kcaso I + α (Kcaso II – Kcaso I) Coef. ventilación ( 0,4 o tabla 2.3 )

5 Cálculo coeficiente transmisión de calor K de cerramientos
2.4 Cerramiento de espesor variable 2.4.1 Con hojas de espesor variable Usar Lmedio 2.4.2 Con cámara de aire de espesor variable (desvanes) Q = K Ai ( i - e ) e d Q = Kf Ai ( i - d ) Aforjado = Ai i Kforjado = Kf Kf = 1 / (Rf + 1/ hi +1/ he) Tabla 2.11 0,18 m2 º C / W

6 Cálculo coeficiente transmisión de calor K de cerramientos
2.4.2 Con cámara de aire de espesor variables (desvanes) Grado de ventilación: S/Ai Caso I: débilmente ventilada S/Ai < 3 cm2 / m2 e Q = K Ai ( i - e ) d Q = Σ (Ke Ae) ( d - e ) i Q = Kf Ai ( i - d ) Q = [1 / ( 1/Kf Ai + 1/Σ(Ke Ae))] ( i - e ) 1/K = 1/Kf + Ai /Σ(Ke Ae )

7 Cálculo coeficiente transmisión de calor K de cerramientos
2.4.2 Con cámara de aire de espesor variables (desvanes) Caso II: medianamente ventilada 3 < S/Ai < 30 cm2 / m2 e 1/K = 1/Kf + 1/ [α+Σ(Ke Ae ) / Ai] d α = 5 W / m2 ºC i Caso III: muy ventilada S/Ai > 30 cm2 / m2 igual que caso III apartado 2.3.2

8 Cálculo coeficiente transmisión de calor K de cerramientos
2.5 Cerramiento en contacto con el terreno 2.5.1 Cálculo simplificado K = 1/ [1/ hi + Σ(L/λ)] Tabla 2.1 Q = K A (θi – θt )

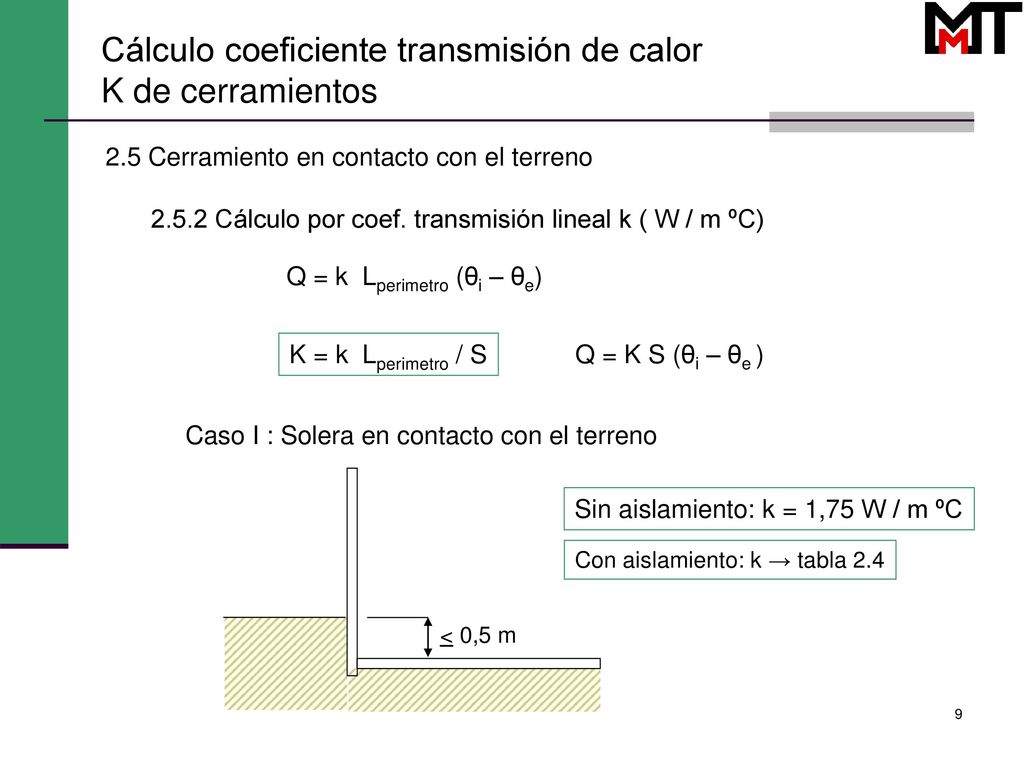

9 Cálculo coeficiente transmisión de calor K de cerramientos
2.5 Cerramiento en contacto con el terreno 2.5.2 Cálculo por coef. transmisión lineal k ( W / m ºC) Q = k Lperimetro (θi – θe) K = k Lperimetro / S Q = K S (θi – θe ) Caso I : Solera en contacto con el terreno Sin aislamiento: k = 1,75 W / m ºC Con aislamiento: k → tabla 2.4 < 0,5 m

10 Cálculo coeficiente transmisión de calor K de cerramientos
Con aislamiento

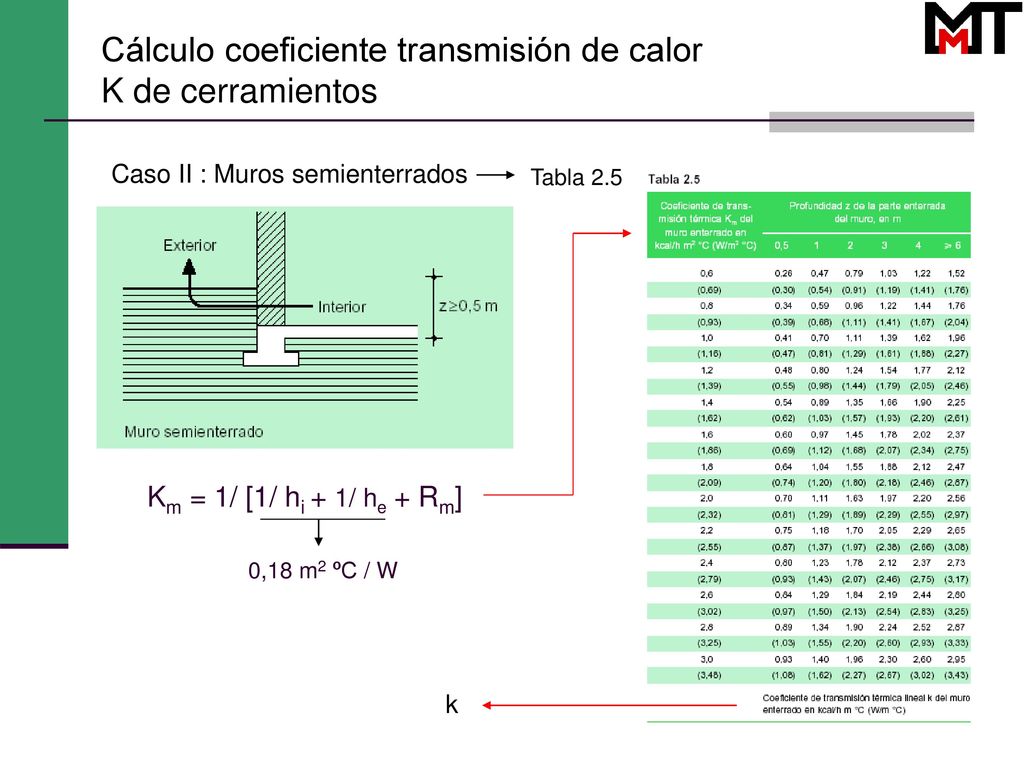

11 Cálculo coeficiente transmisión de calor K de cerramientos
Caso II : Muros semienterrados Tabla 2.5 Km = 1/ [1/ hi + 1/ he + Rm] 0,18 m2 ºC / W k

12 Cálculo coeficiente transmisión de calor K de cerramientos
2.5.2 Cálculo por coef. transmisión lineal k ( W / m ºC) Caso III : Muros totalmente enterrados z = zs → ks z = zP → kP Km (muro comprendido entre zs y zP) k = ks - kP

13 Cálculo coeficiente transmisión de calor K de cerramientos
2.5.2 Cálculo por coef. transmisión lineal k ( W / m ºC) Caso IV : Soleras de sótanos enterradas > 0,5 m

14 Cálculo coeficiente transmisión de calor K de cerramientos
2.5.3 Forjados enterrados y azoteas ajardinadas K = 1 / ( 0,14 + Rf + e/1,9 ) ( m2 ºC / W )

15 Cálculo coeficiente transmisión de calor K de cerramientos
2.5.4 Forjados sobre cámara de aire ( altura < 1 m ) Q = K A ( i - e ) i e Q = Kf A ( i - c ) c A = superf. cámara aire Kf = Kforjado 1/K = 1/Kf + 1/ [α+3(Iex /A )] m2 ºC / W Iex = perímetro cámara aire (m) Kf = 1 / (Rf + 1/ hi +1/ he) α = tabla 2.7 0,29 m2 º C / W

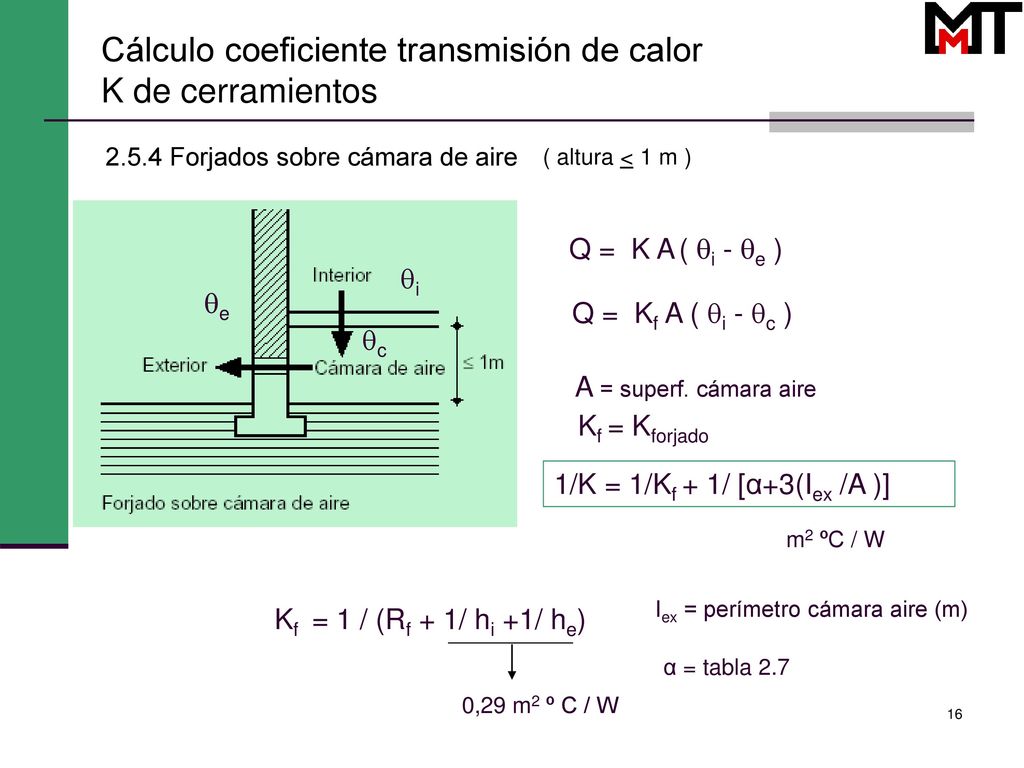

16 Cálculo coeficiente transmisión de calor K de cerramientos
2.5.4 Forjados sobre cámara de aire ( altura < 1 m ) Q = K A ( i - e ) i e Q = Kf A ( i - c ) c A = superf. cámara aire Kf = Kforjado 1/K = 1/Kf + 1/ [α+3(Iex /A )] m2 ºC / W Iex = perímetro cámara aire (m) Kf = 1 / (Rf + 1/ hi +1/ he) α = tabla 2.7 0,29 m2 º C / W

17 2.6 Coef. útil de transmisión de calor (Puentes térmicos)

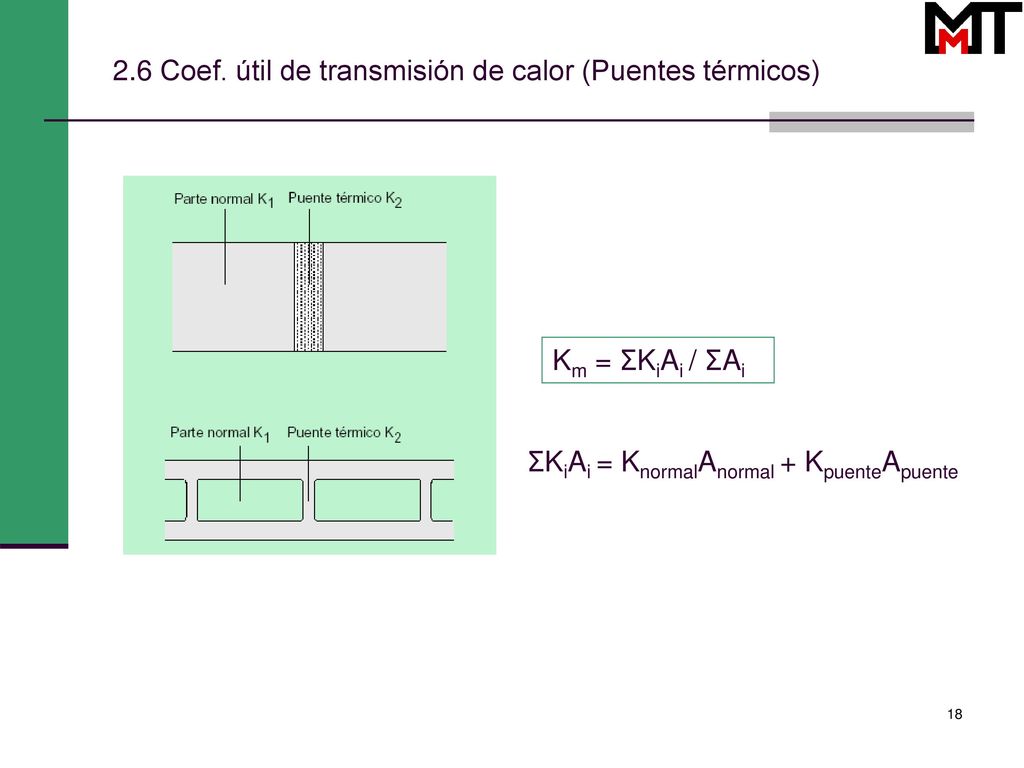

18 2.6 Coef. útil de transmisión de calor (Puentes térmicos)
Km = ΣKiAi / ΣAi ΣKiAi = KnormalAnormal + KpuenteApuente

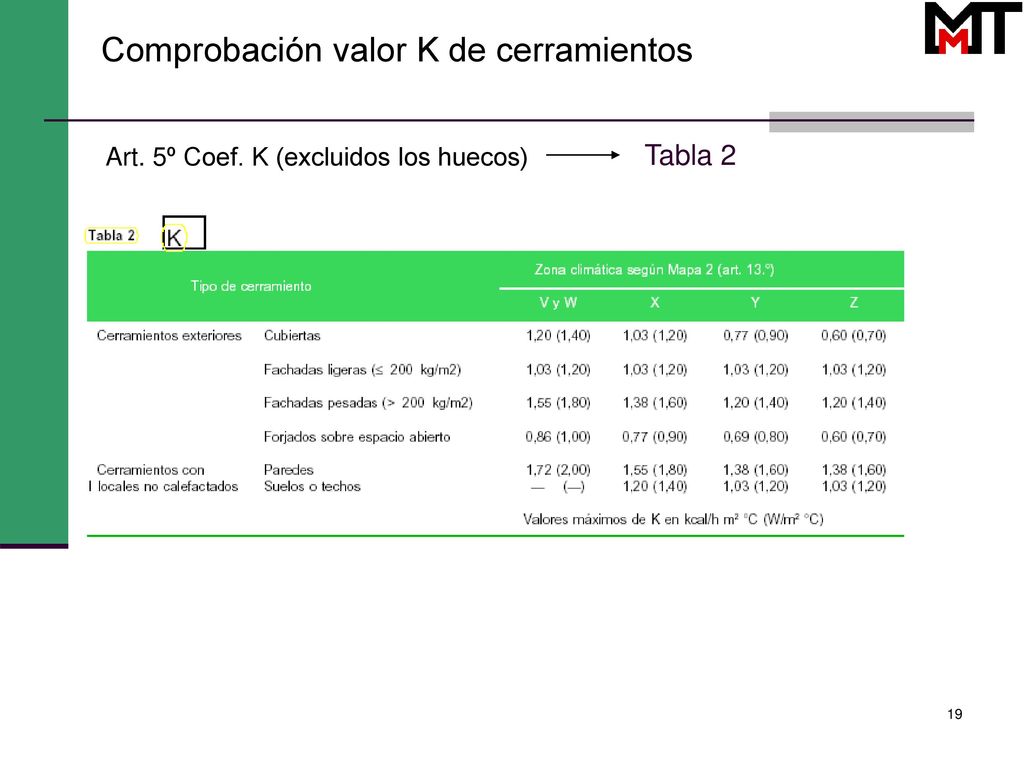

19 Comprobación valor K de cerramientos
Art. 5º Coef. K (excluidos los huecos) Tabla 2

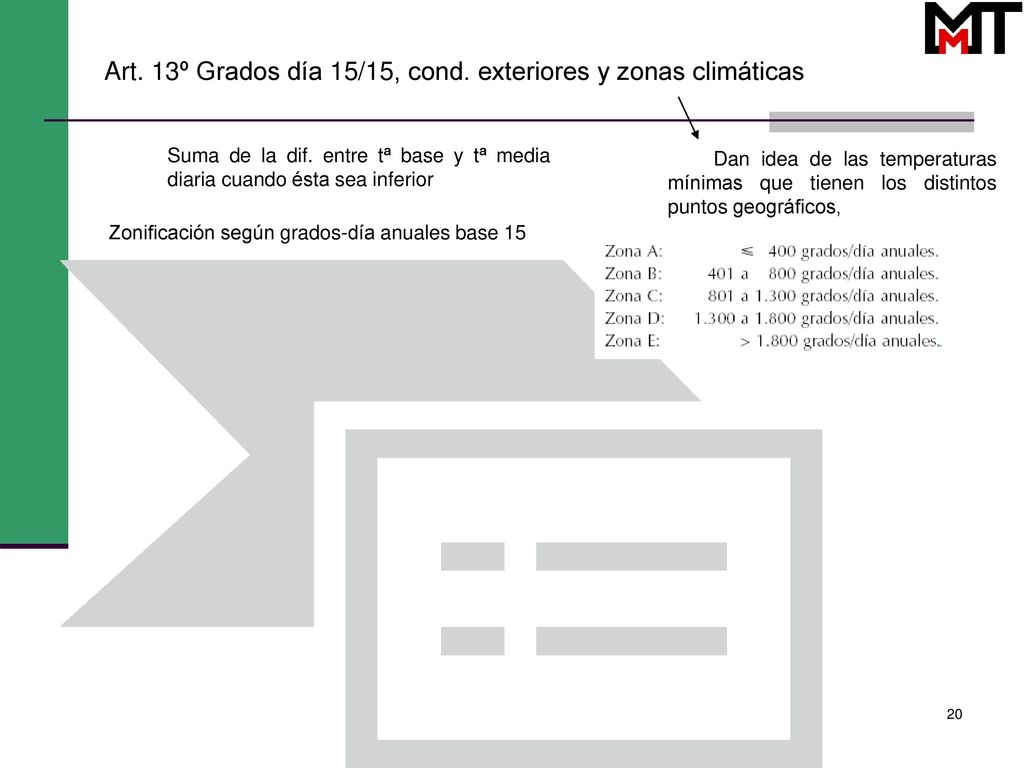

20 Art. 13º Grados día 15/15, cond. exteriores y zonas climáticas
     Suma de la dif. entre tª base y tª media diaria cuando ésta sea inferior     Dan idea de las temperaturas mínimas que tienen los distintos puntos geográficos, Zonificación según grados-día anuales base 15

21 Art. 13º Grados día 15/15, cond. exteriores y zonas climáticas
     Zonificación según tª mínima media del mes de enero
