1 “Medición la puerta de entrada a las soluciones de monitoreo de energía”
Junio 2015

2 Agenda Conociendo a PM8000 Posicionamiento dentro de la oferta y transición Segmentos clave Características y funcionalidad Preguntas

3 Medidores de energía multifunción

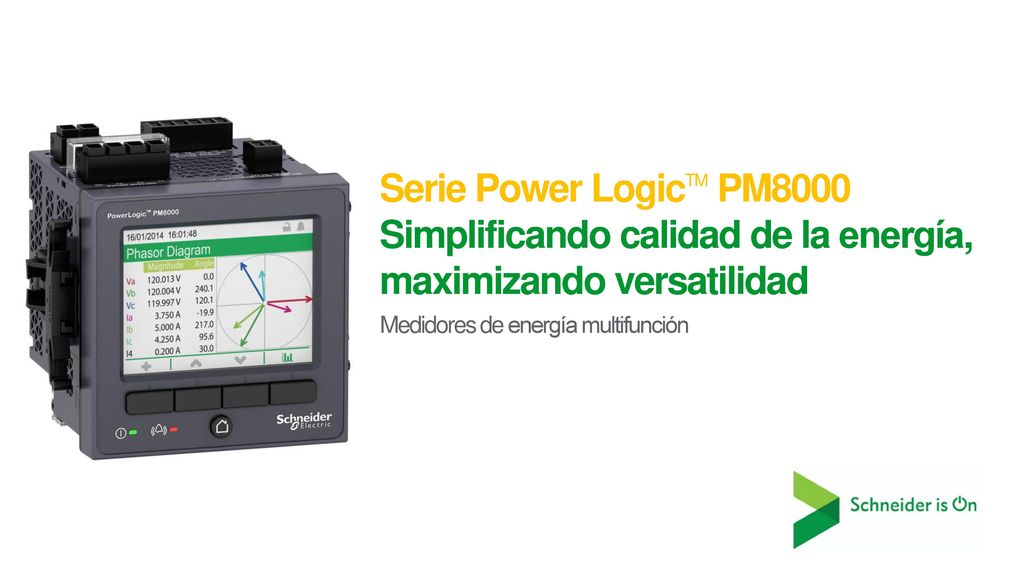

Serie Power LogicTM PM8000 Simplificando calidad de la energía, maximizando versatilidad Medidores de energía multifunción

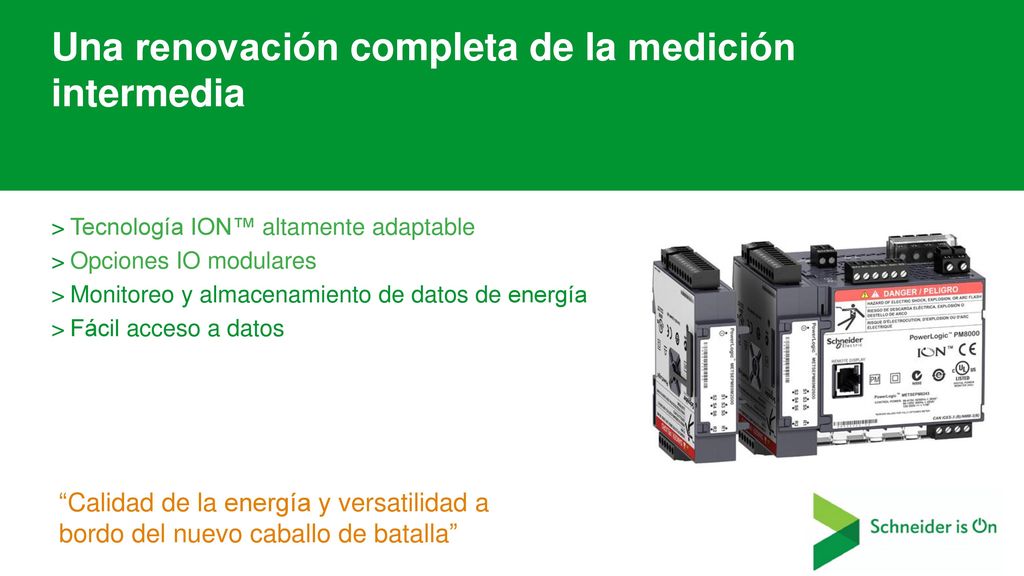

4 Una renovación completa de la medición intermedia
Tecnología ION™ altamente adaptable Opciones IO modulares Monitoreo y almacenamiento de datos de energía Fácil acceso a datos “Calidad de la energía y versatilidad a bordo del nuevo caballo de batalla”

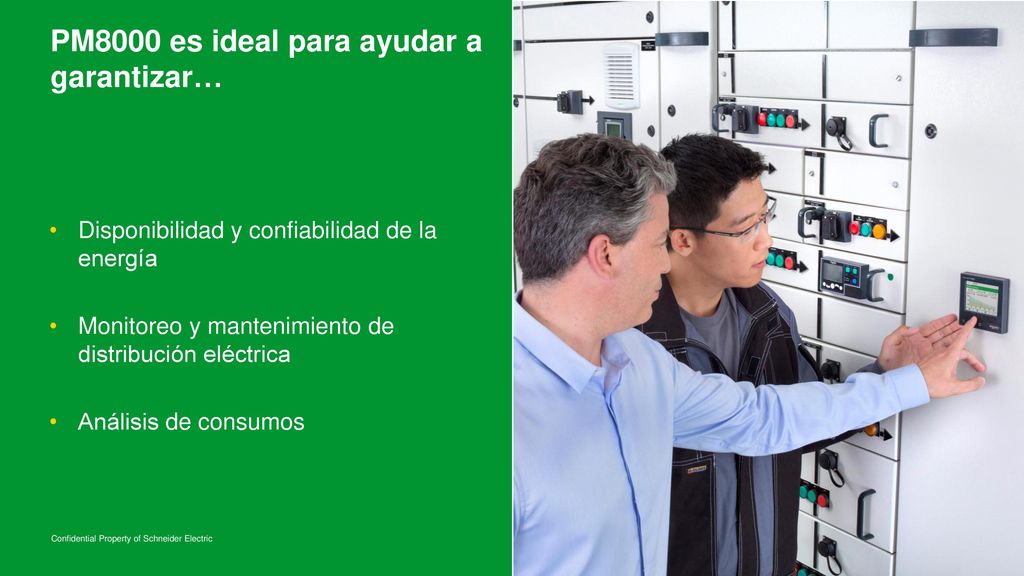

5 PM8000 es ideal para ayudar a garantizar…
Disponibilidad y confiabilidad de la energía Monitoreo y mantenimiento de distribución eléctrica Análisis de consumos

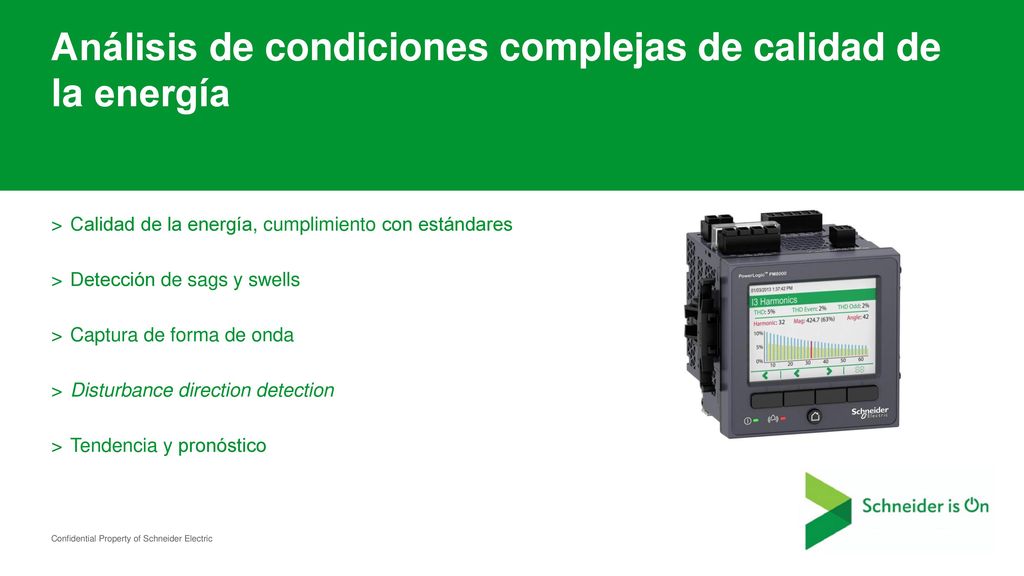

6 Análisis de condiciones complejas de calidad de la energía
Calidad de la energía, cumplimiento con estándares Detección de sags y swells Captura de forma de onda Disturbance direction detection Tendencia y pronóstico

7 Agenda Posicionamiento dentro de la oferta y transición
Conociendo a PM8000 Posicionamiento dentro de la oferta y transición Segmentos clave Características y funcionalidad Preguntas, comentarios

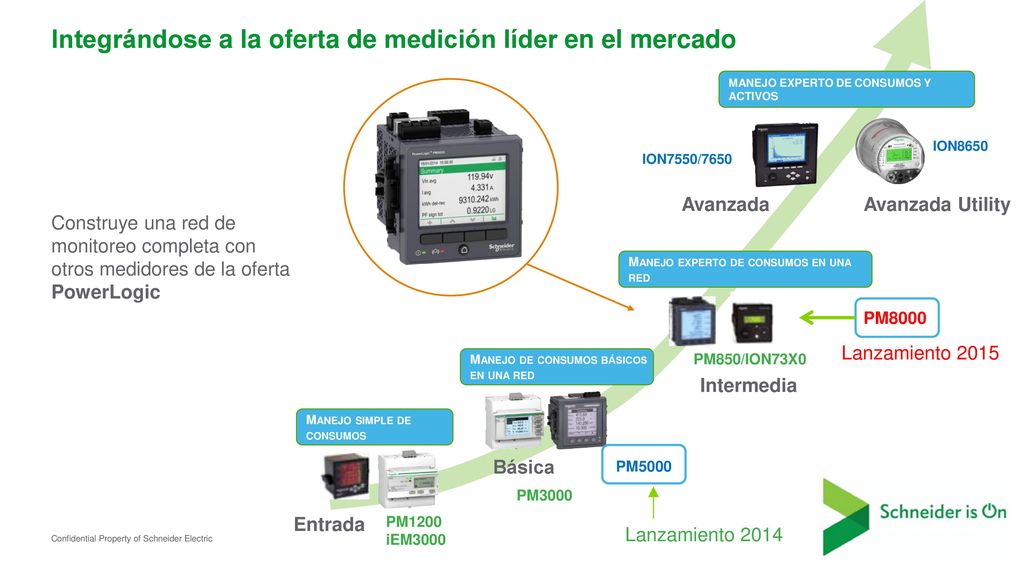

8 Integrándose a la oferta de medición líder en el mercado
MANEJO EXPERTO DE CONSUMOS Y ACTIVOS ION8650 ION7550/7650 Avanzada Avanzada Utility Construye una red de monitoreo completa con otros medidores de la oferta PowerLogic Manejo experto de consumos en una red PM8000 Lanzamiento 2015 Manejo de consumos básicos en una red PM850/ION73X0 Intermedia Manejo simple de consumos Básica PM5000 PM3000 Entrada PM1200 iEM3000 Lanzamiento 2014

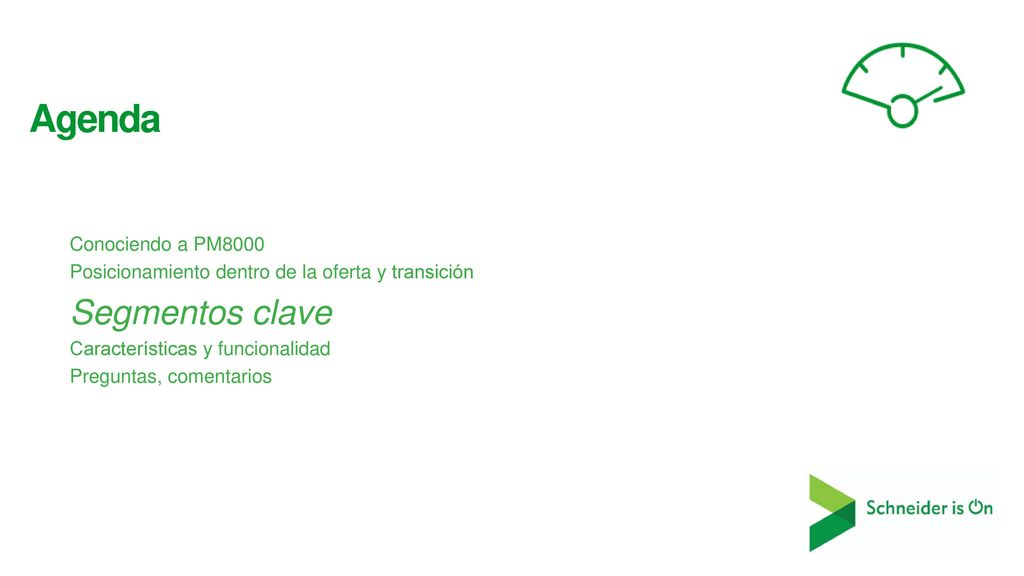

9 Agenda Segmentos clave Conociendo a PM8000
Posicionamiento dentro de la oferta y transición Segmentos clave Características y funcionalidad Preguntas, comentarios

10 PM8000, beneficios para todos los segmentos
Healthcare Data centers Buildings Industry Infrastructure

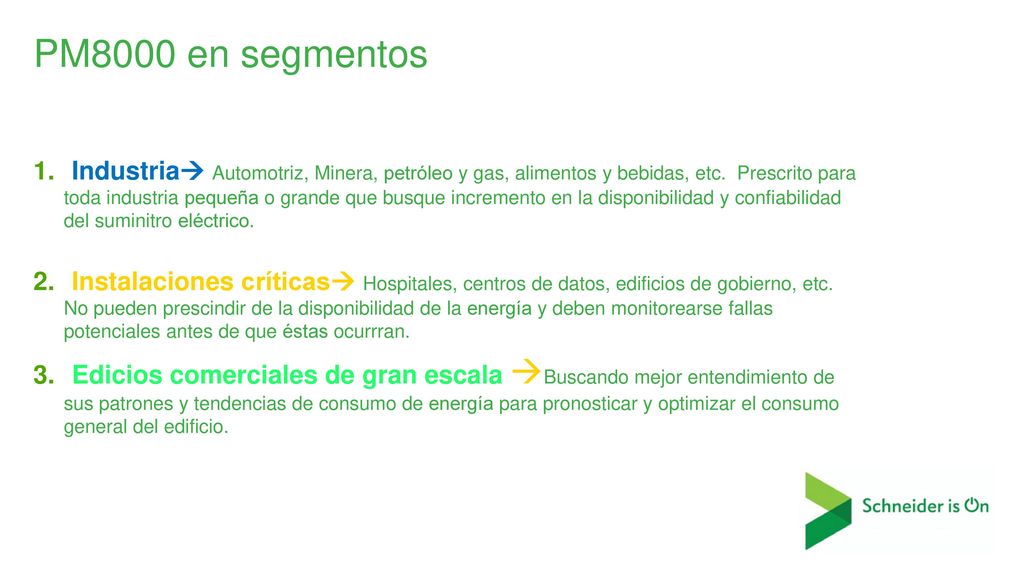

11 PM8000 en segmentos Industria Automotriz, Minera, petróleo y gas, alimentos y bebidas, etc. Prescrito para toda industria pequeña o grande que busque incremento en la disponibilidad y confiabilidad del suminitro eléctrico. Instalaciones críticas Hospitales, centros de datos, edificios de gobierno, etc. No pueden prescindir de la disponibilidad de la energía y deben monitorearse fallas potenciales antes de que éstas ocurrran. Edicios comerciales de gran escala Buscando mejor entendimiento de sus patrones y tendencias de consumo de energía para pronosticar y optimizar el consumo general del edificio.

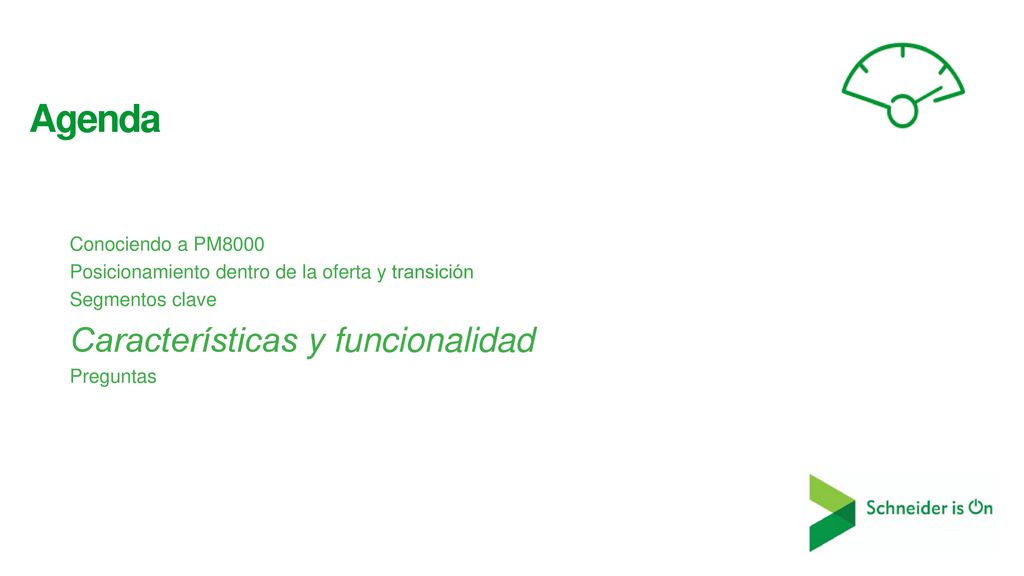

12 Agenda Características y funcionalidad Conociendo a PM8000
Posicionamiento dentro de la oferta y transición Segmentos clave Características y funcionalidad Preguntas

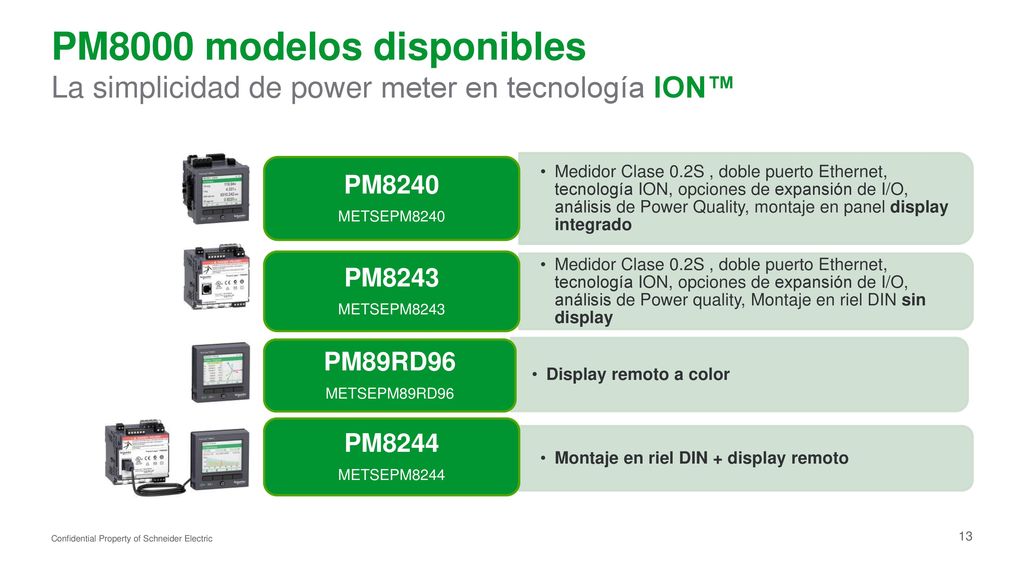

13 PM8000 modelos disponibles La simplicidad de power meter en tecnología ION™
METSEPM8240 Medidor Clase 0.2S , doble puerto Ethernet, tecnología ION, opciones de expansión de I/O, análisis de Power Quality, montaje en panel display integrado PM8243 METSEPM8243 Medidor Clase 0.2S , doble puerto Ethernet, tecnología ION, opciones de expansión de I/O, análisis de Power quality, Montaje en riel DIN sin display PM89RD96 METSEPM89RD96 Display remoto a color PM8244 METSEPM8244 Montaje en riel DIN + display remoto

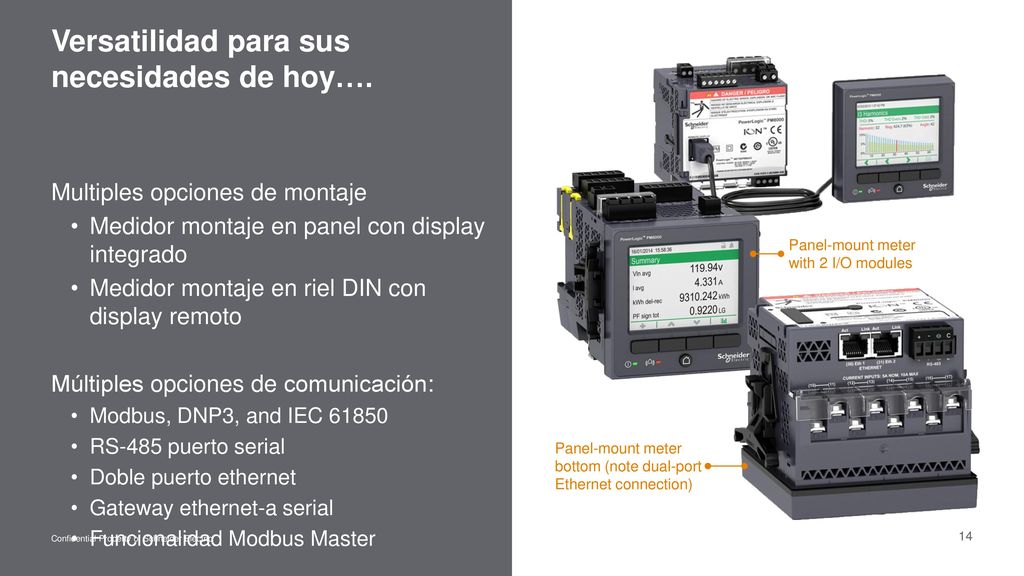

14 Versatilidad para sus necesidades de hoy….
Multiples opciones de montaje Medidor montaje en panel con display integrado Medidor montaje en riel DIN con display remoto Múltiples opciones de comunicación: Modbus, DNP3, and IEC 61850 RS-485 puerto serial Doble puerto ethernet Gateway ethernet-a serial Funcionalidad Modbus Master Panel-mount meter with 2 I/O modules Panel-mount meter bottom (note dual-port Ethernet connection)

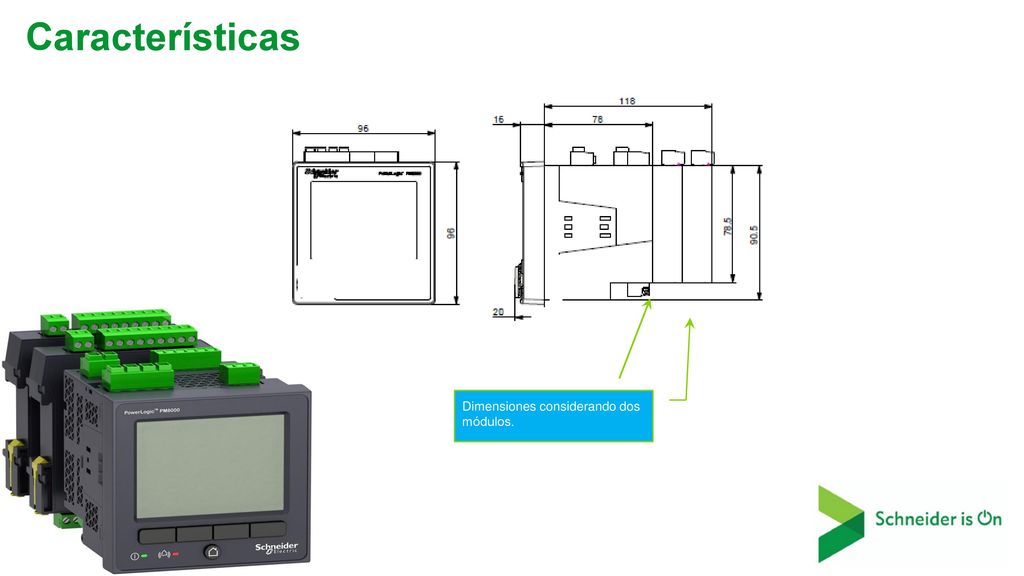

15 Características Dimensiones considerando dos módulos.

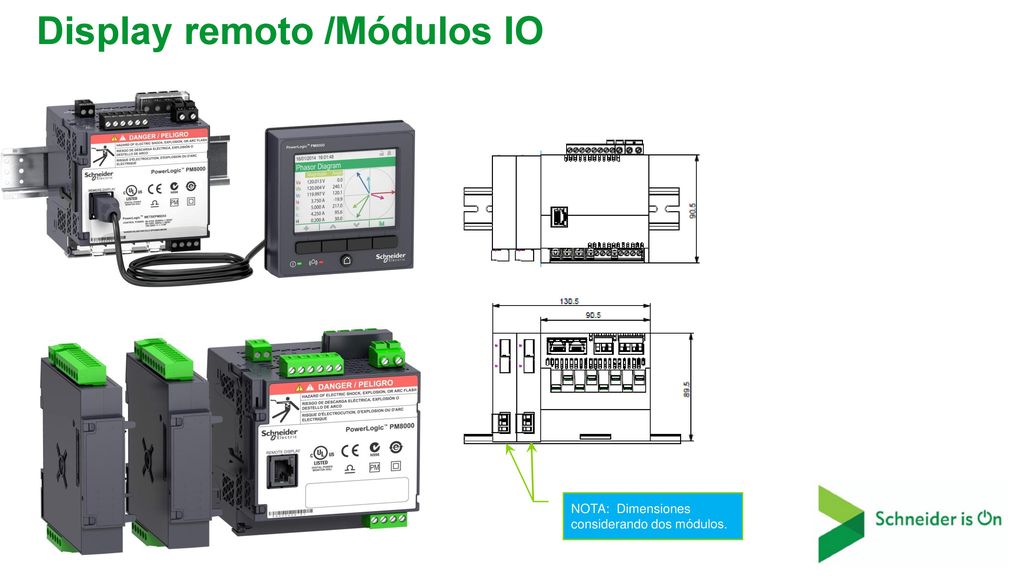

16 Display remoto /Módulos IO
NOTA: Dimensiones considerando dos módulos.

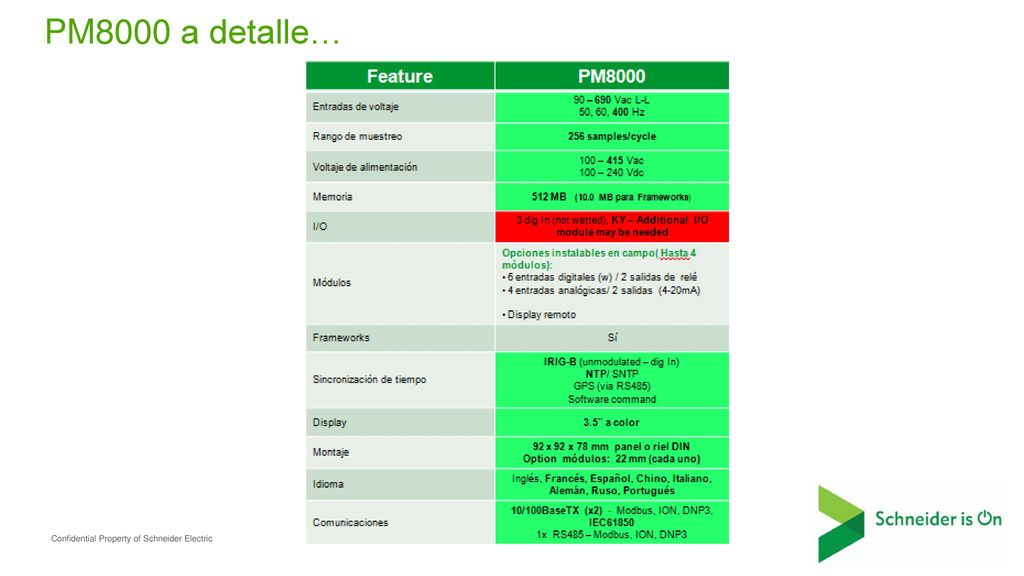

17 PM8000 a detalle…

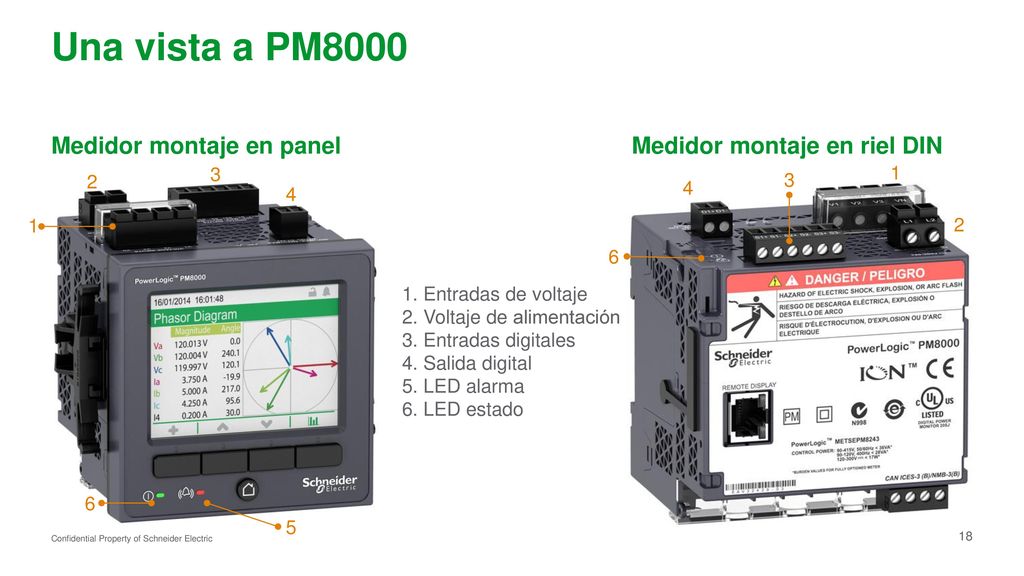

18 Una vista a PM8000 Medidor montaje en panel
Medidor montaje en riel DIN 3 1 2 3 4 4 1 2 6 1. Entradas de voltaje 2. Voltaje de alimentación 3. Entradas digitales 4. Salida digital 5. LED alarma 6. LED estado 6 5

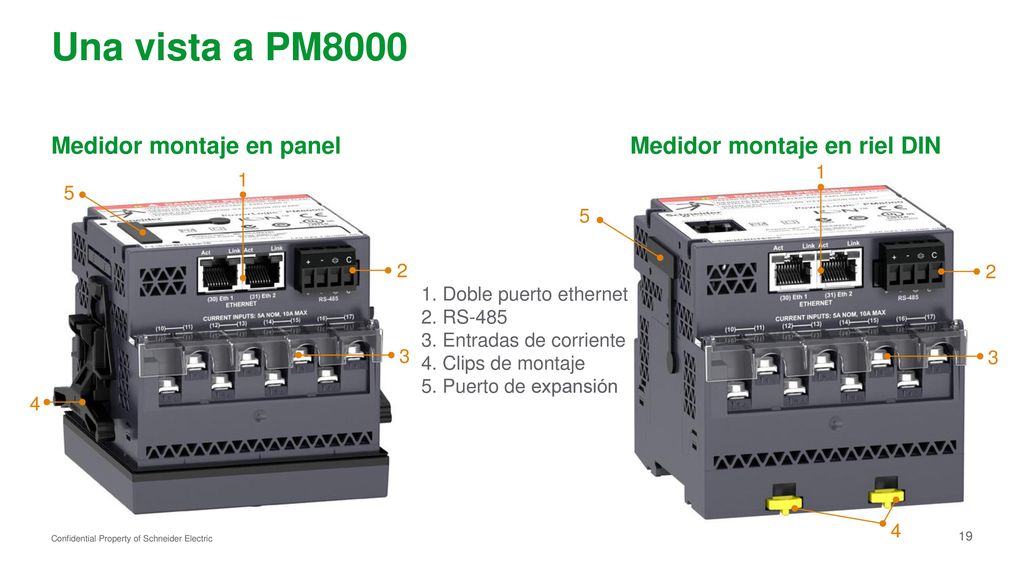

19 Una vista a PM8000 Medidor montaje en panel
Medidor montaje en riel DIN 1 1 5 5 2 2 1. Doble puerto ethernet 2. RS-485 3. Entradas de corriente 4. Clips de montaje 5. Puerto de expansión 3 3 4 4

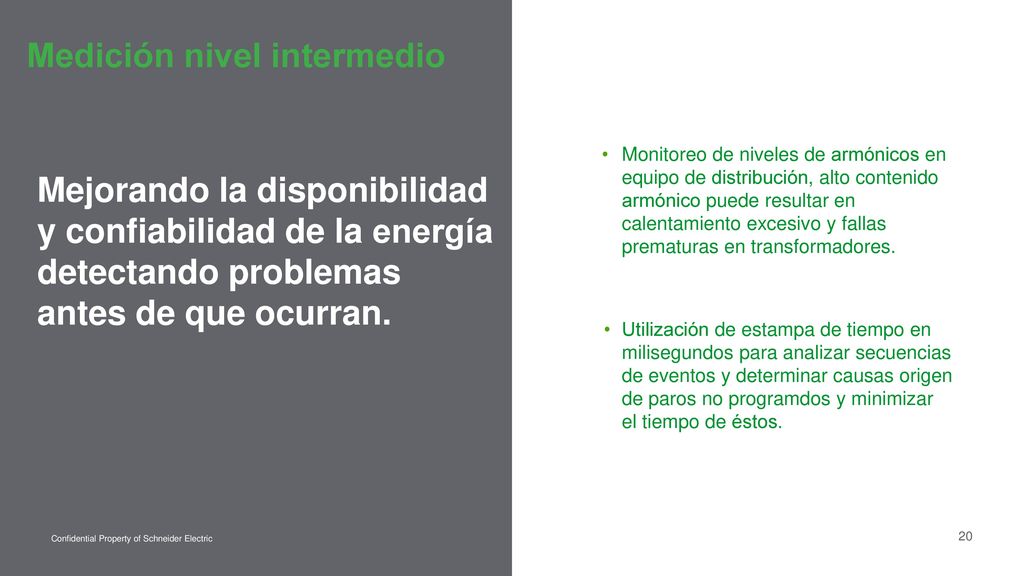

20 Medición nivel intermedio
Monitoreo de niveles de armónicos en equipo de distribución, alto contenido armónico puede resultar en calentamiento excesivo y fallas prematuras en transformadores. Utilización de estampa de tiempo en milisegundos para analizar secuencias de eventos y determinar causas origen de paros no programdos y minimizar el tiempo de éstos. Medición nivel intermedio Mejorando la disponibilidad y confiabilidad de la energía detectando problemas antes de que ocurran.

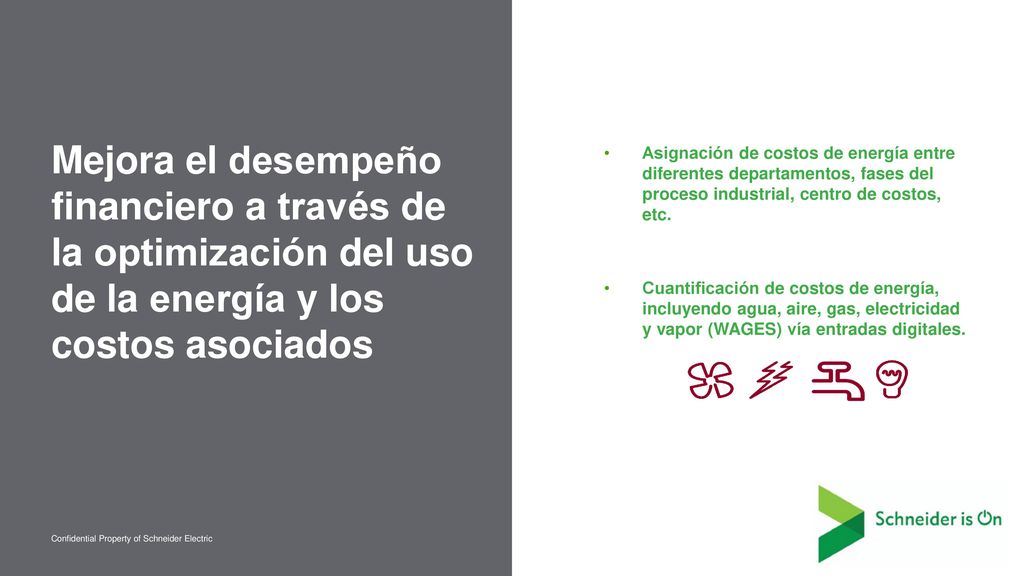

21 Asignación de costos de energía entre diferentes departamentos, fases del proceso industrial, centro de costos, etc. Cuantificación de costos de energía, incluyendo agua, aire, gas, electricidad y vapor (WAGES) vía entradas digitales. Mejora el desempeño financiero a través de la optimización del uso de la energía y los costos asociados

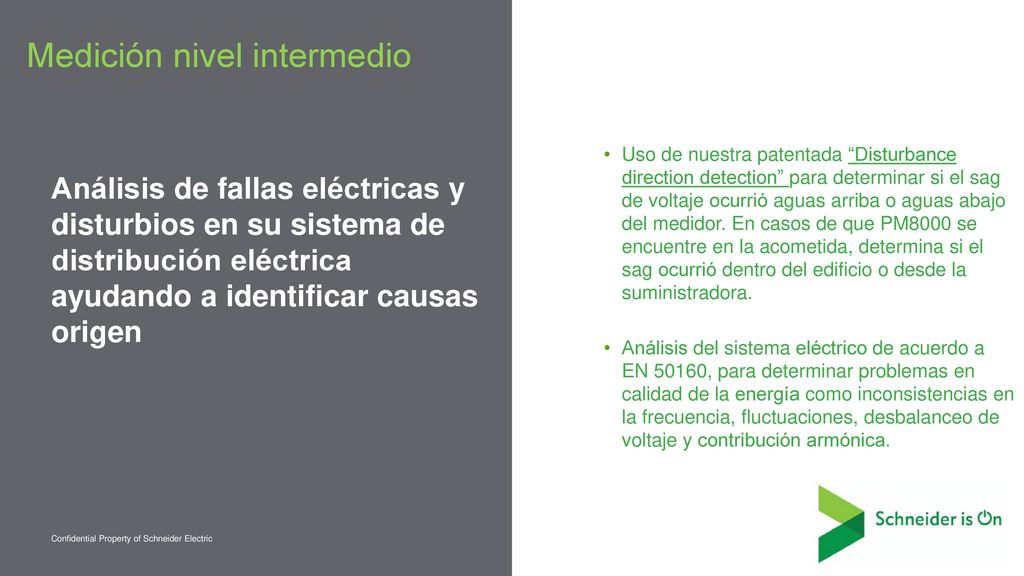

22 Medición nivel intermedio
Uso de nuestra patentada “Disturbance direction detection” para determinar si el sag de voltaje ocurrió aguas arriba o aguas abajo del medidor. En casos de que PM8000 se encuentre en la acometida, determina si el sag ocurrió dentro del edificio o desde la suministradora. Análisis del sistema eléctrico de acuerdo a EN 50160, para determinar problemas en calidad de la energía como inconsistencias en la frecuencia, fluctuaciones, desbalanceo de voltaje y contribución armónica. Medición nivel intermedio Análisis de fallas eléctricas y disturbios en su sistema de distribución eléctrica ayudando a identificar causas origen

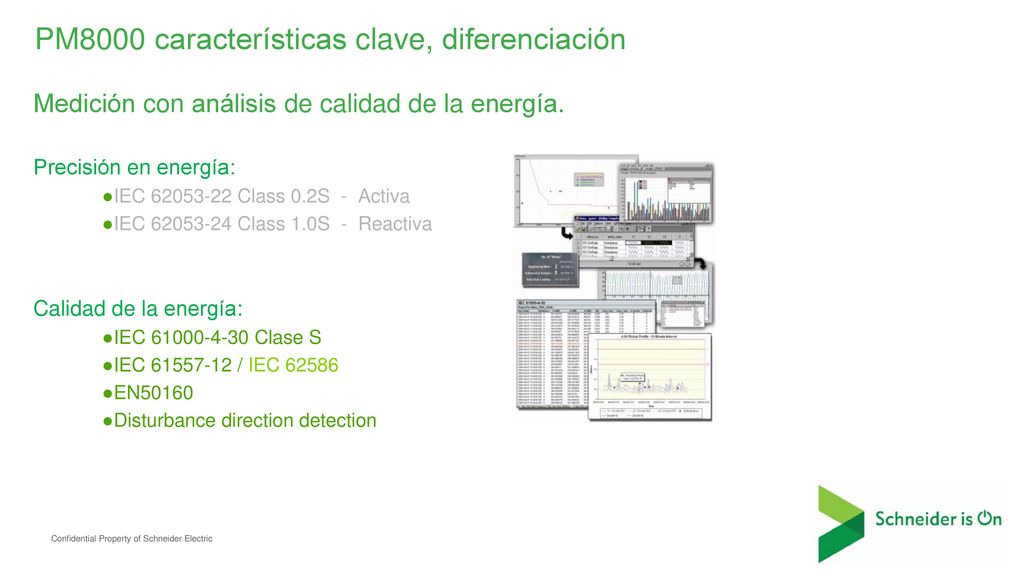

23 PM8000 características clave, diferenciación
Medición con análisis de calidad de la energía. Precisión en energía: IEC Class 0.2S - Activa IEC Class 1.0S - Reactiva Calidad de la energía: IEC Clase S IEC / IEC 62586 EN50160 Disturbance direction detection

24 PM8000 Características clave Disturbance direction detection
Ayuda a determinar la ubicación de disturbios en el sistema eléctrico. - Ubicación de la dirección relativa al medidor. - Se incluye el grado de certeza de la dirección identificada. Habilitada en el medidor por default. Ubicación del disturbio Meter #1 indica que el disturbio fue en la parte inferior. Meter #2 indica que el disturbio fue en parte superior Meter D indica que el disturbio fue en parte superior Meter E indica que el disturbio fue en parte inferios.

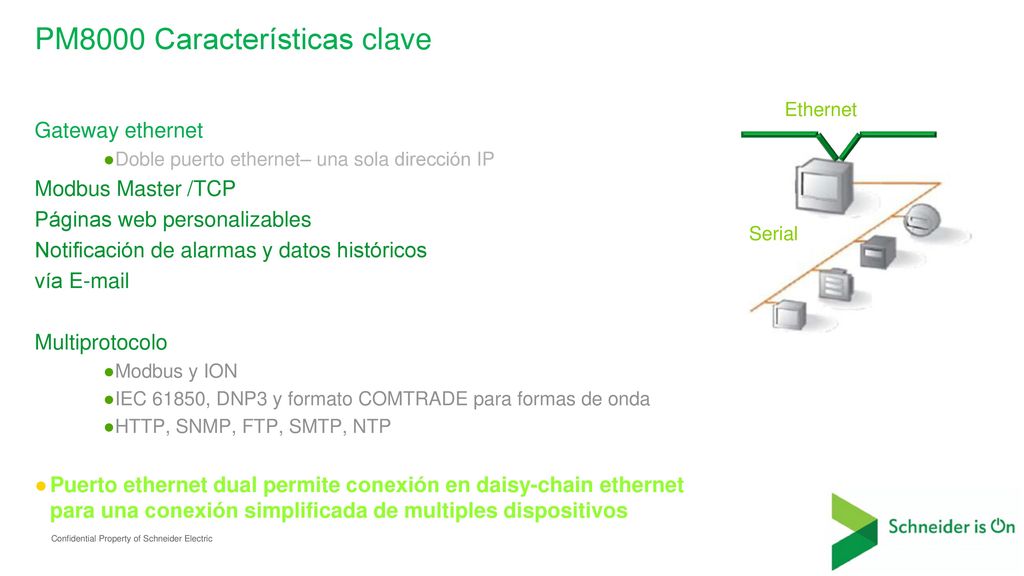

25 PM8000 Características clave
Gateway ethernet Doble puerto ethernet– una sola dirección IP Modbus Master /TCP Páginas web personalizables Notificación de alarmas y datos históricos vía Multiprotocolo Modbus y ION IEC 61850, DNP3 y formato COMTRADE para formas de onda HTTP, SNMP, FTP, SMTP, NTP Puerto ethernet dual permite conexión en daisy-chain ethernet para una conexión simplificada de multiples dispositivos Ethernet Serial

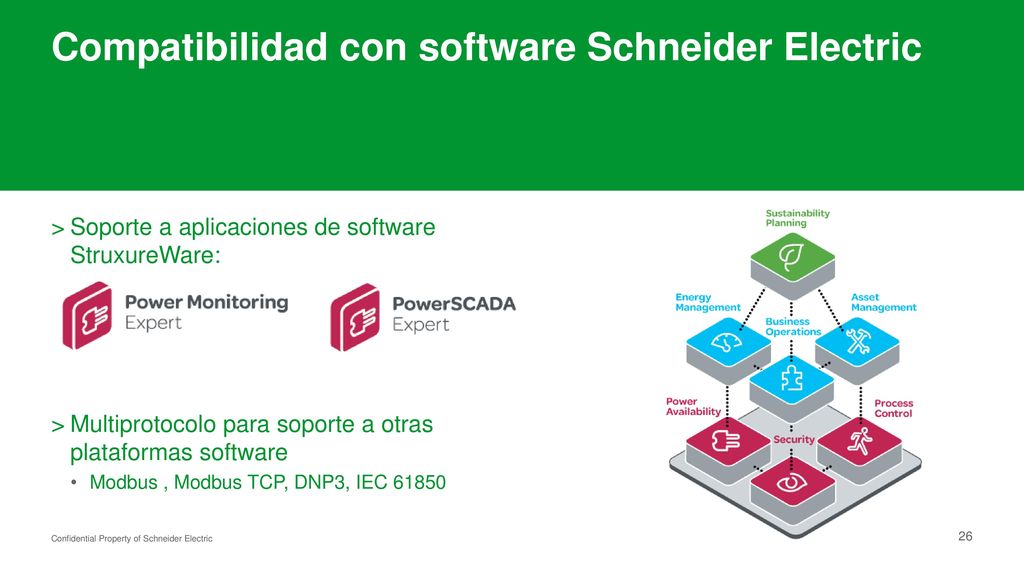

26 Compatibilidad con software Schneider Electric
Soporte a aplicaciones de software StruxureWare: Multiprotocolo para soporte a otras plataformas software Modbus , Modbus TCP, DNP3, IEC 61850

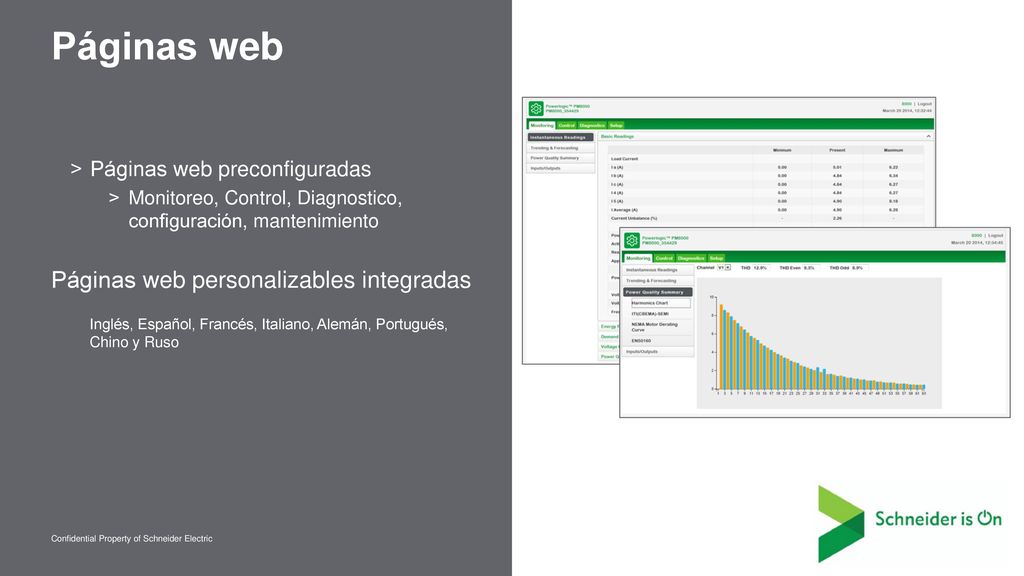

27 Páginas web Páginas web personalizables integradas
Páginas web preconfiguradas Monitoreo, Control, Diagnostico, configuración, mantenimiento Páginas web personalizables integradas Inglés, Español, Francés, Italiano, Alemán, Portugués, Chino y Ruso

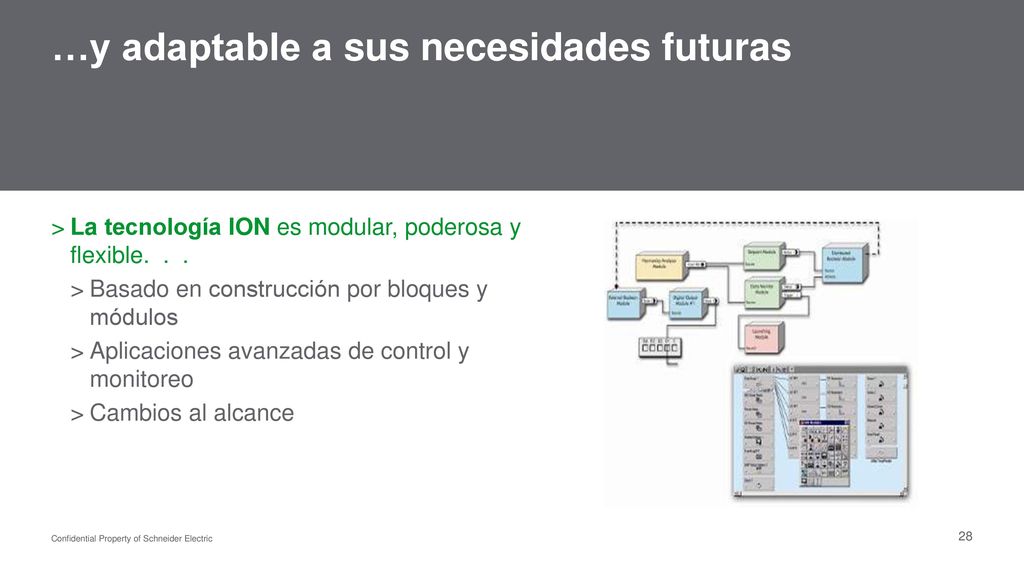

28 …y adaptable a sus necesidades futuras
La tecnología ION es modular, poderosa y flexible Basado en construcción por bloques y módulos Aplicaciones avanzadas de control y monitoreo Cambios al alcance

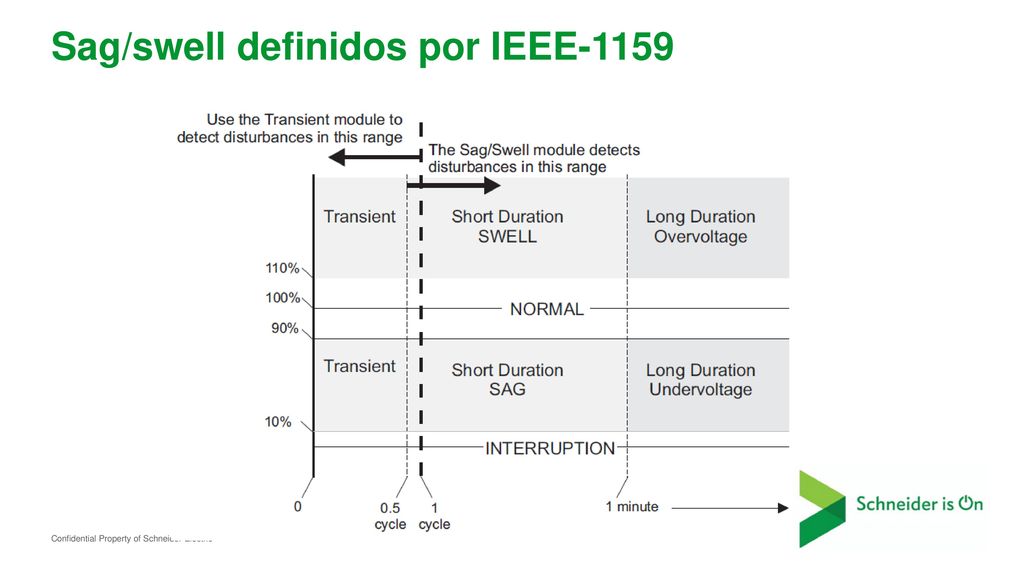

29 Sag/swell definidos por IEEE-1159

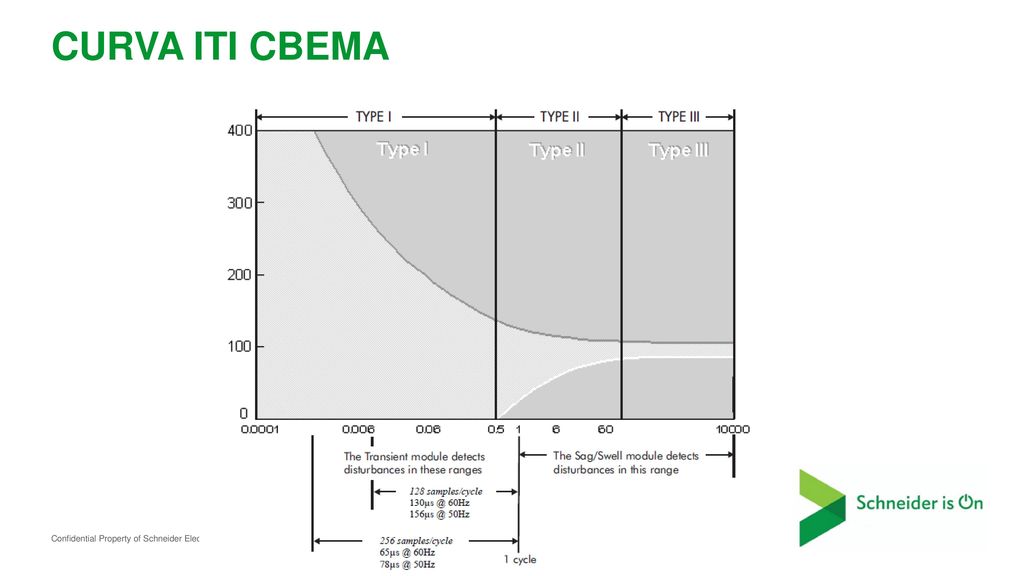

30 CURVA ITI CBEMA

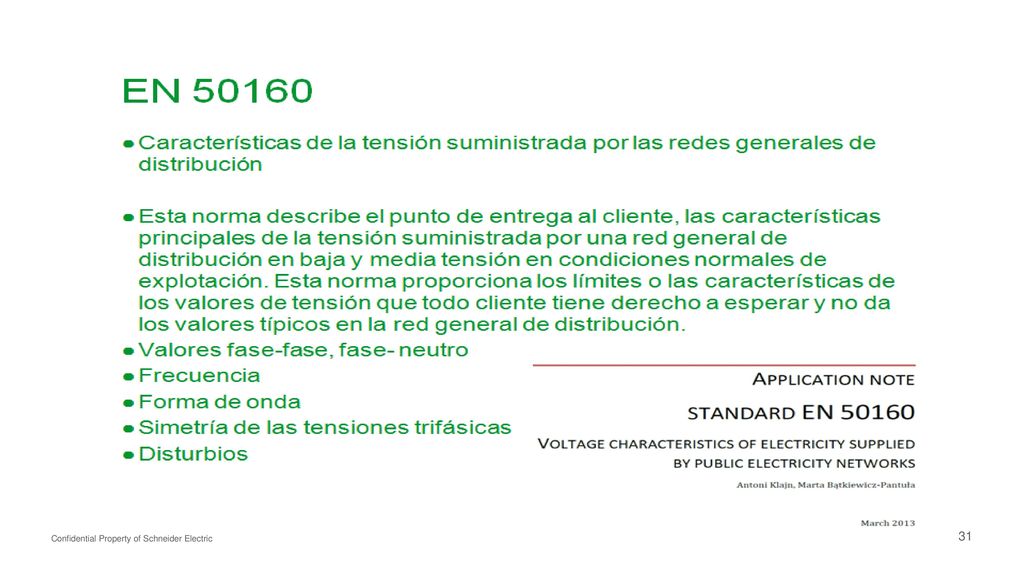

31

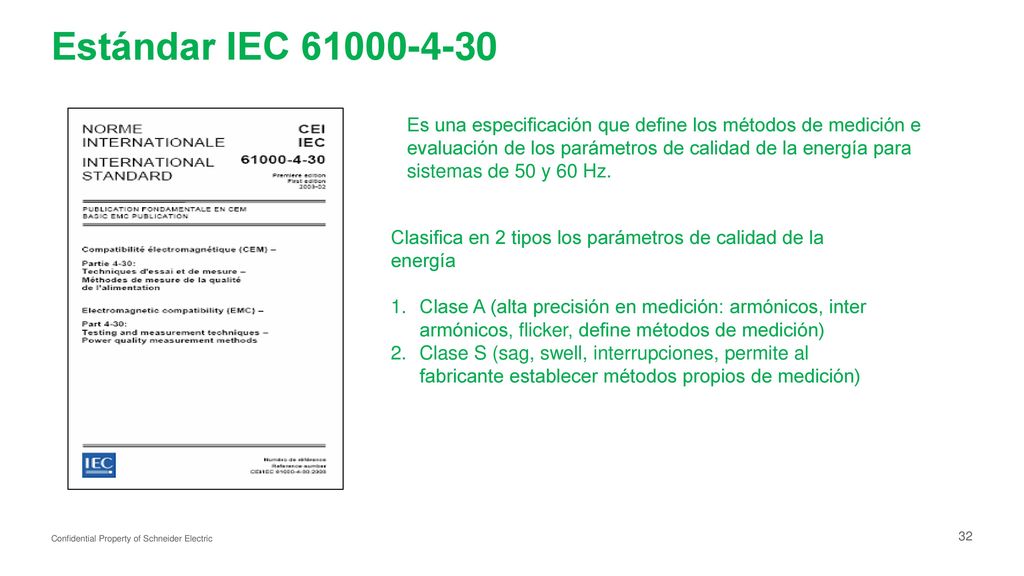

32 Estándar IEC Es una especificación que define los métodos de medición e evaluación de los parámetros de calidad de la energía para sistemas de 50 y 60 Hz. Clasifica en 2 tipos los parámetros de calidad de la energía Clase A (alta precisión en medición: armónicos, inter armónicos, flicker, define métodos de medición) Clase S (sag, swell, interrupciones, permite al fabricante establecer métodos propios de medición)

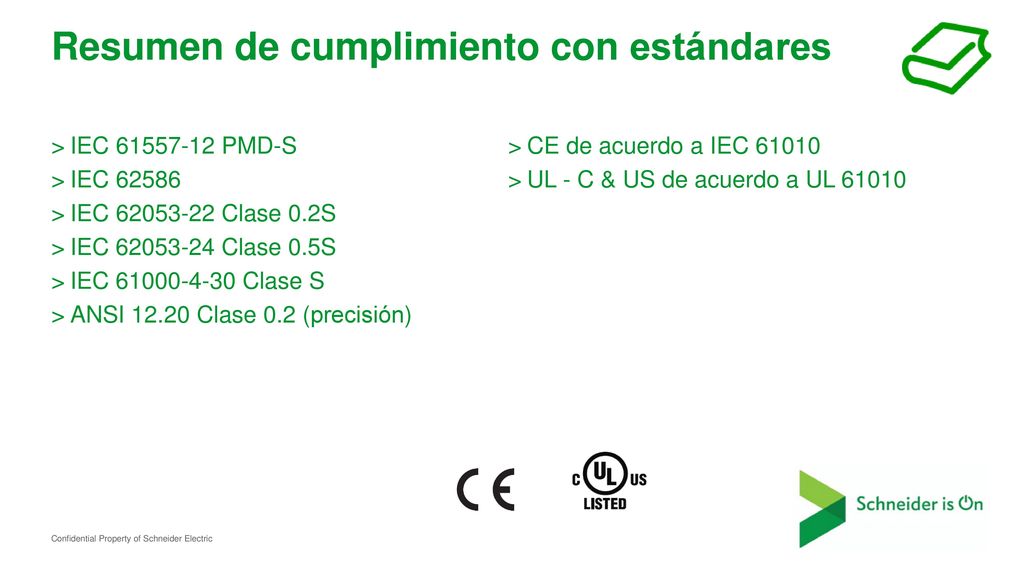

33 Resumen de cumplimiento con estándares
IEC PMD-S CE de acuerdo a IEC 61010 IEC 62586 UL - C & US de acuerdo a UL 61010 IEC Clase 0.2S IEC Clase 0.5S IEC Clase S ANSI Clase 0.2 (precisión)

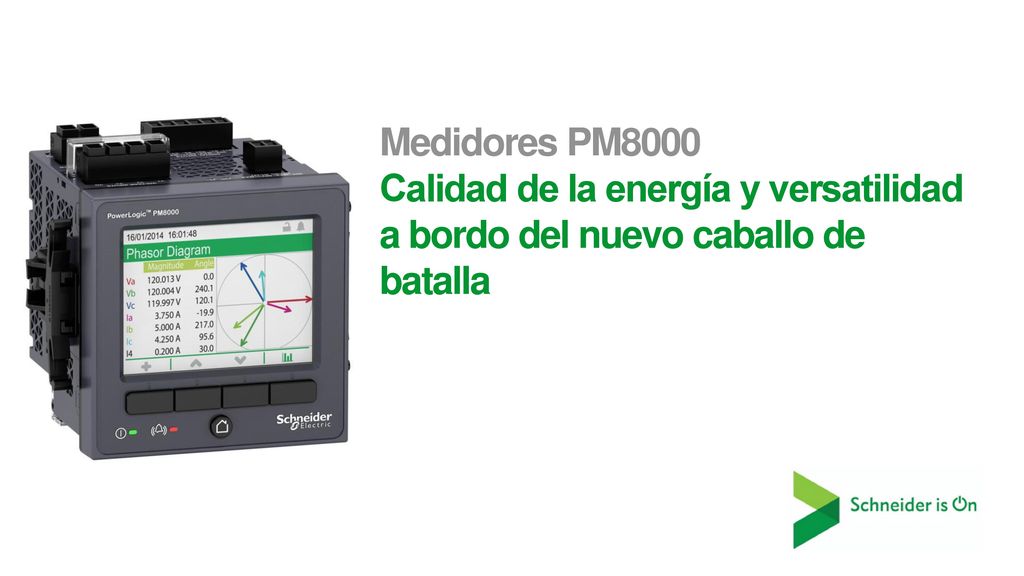

34 Medidores PM8000 Calidad de la energía y versatilidad a bordo del nuevo caballo de batalla
