(a) Representación esquemática de una molécula de MHC clase I, en este caso la proteína humana HLA-A2. La molécula consiste en dos subunidades: una cadena.

Presentación del tema: "(a) Representación esquemática de una molécula de MHC clase I, en este caso la proteína humana HLA-A2. La molécula consiste en dos subunidades: una cadena."— Transcripción de la presentación:

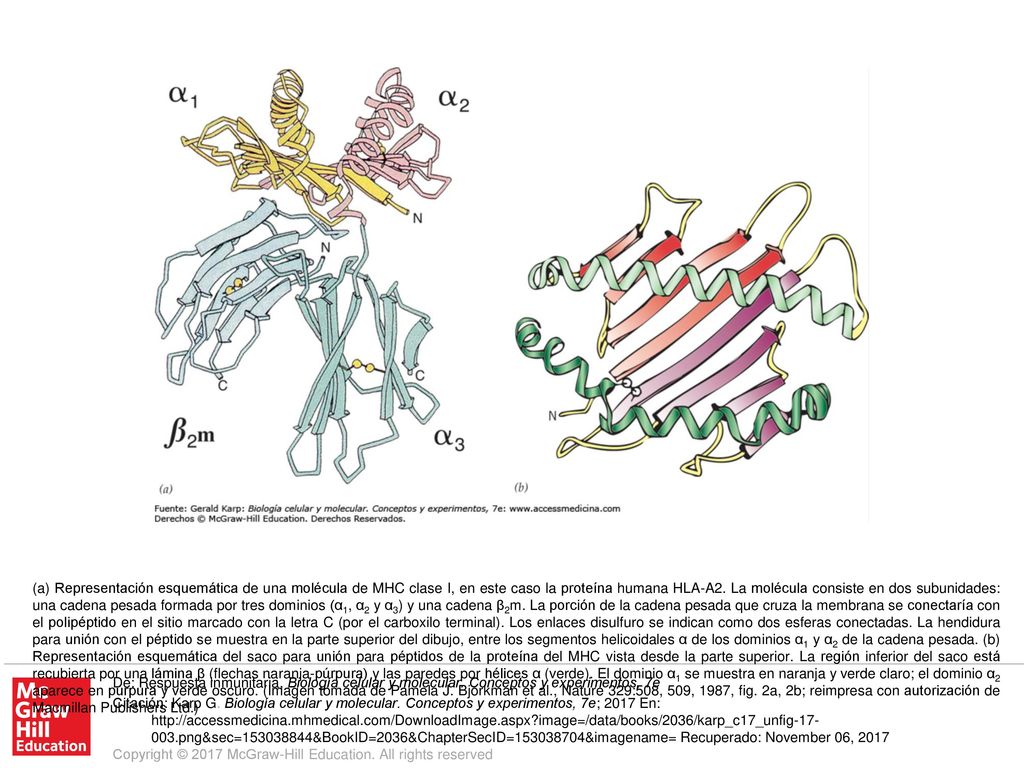

1 (a) Representación esquemática de una molécula de MHC clase I, en este caso la proteína humana HLA-A2. La molécula consiste en dos subunidades: una cadena pesada formada por tres dominios (α1, α2 y α3) y una cadena β2m. La porción de la cadena pesada que cruza la membrana se conectaría con el polipéptido en el sitio marcado con la letra C (por el carboxilo terminal). Los enlaces disulfuro se indican como dos esferas conectadas. La hendidura para unión con el péptido se muestra en la parte superior del dibujo, entre los segmentos helicoidales α de los dominios α1 y α2 de la cadena pesada. (b) Representación esquemática del saco para unión para péptidos de la proteína del MHC vista desde la parte superior. La región inferior del saco está recubierta por una lámina β (flechas naranja-púrpura) y las paredes por hélices α (verde). El dominio α1 se muestra en naranja y verde claro; el dominio α2 aparece en púrpura y verde oscuro. (Imagen tomada de Pamela J. Bjorkman et al., Nature 329:508, 509, 1987, fig. 2a, 2b; reimpresa con autorización de Macmillan Publishers Ltd.) De: Respuesta inmunitaria, Biología celular y molecular. Conceptos y experimentos, 7e Citación: Karp G. Biología celular y molecular. Conceptos y experimentos, 7e; 2017 En: Recuperado: November 06, 2017 Copyright © 2017 McGraw-Hill Education. All rights reserved
