s Real Time Transport Protocol Real Time Control Protocol

Presentación del tema: "s Real Time Transport Protocol Real Time Control Protocol"— Transcripción de la presentación:

1 s Real Time Transport Protocol Real Time Control Protocol
Capacitación Técnica Capítulo 3 RTP/RTCP Real Time Transport Protocol Real Time Control Protocol

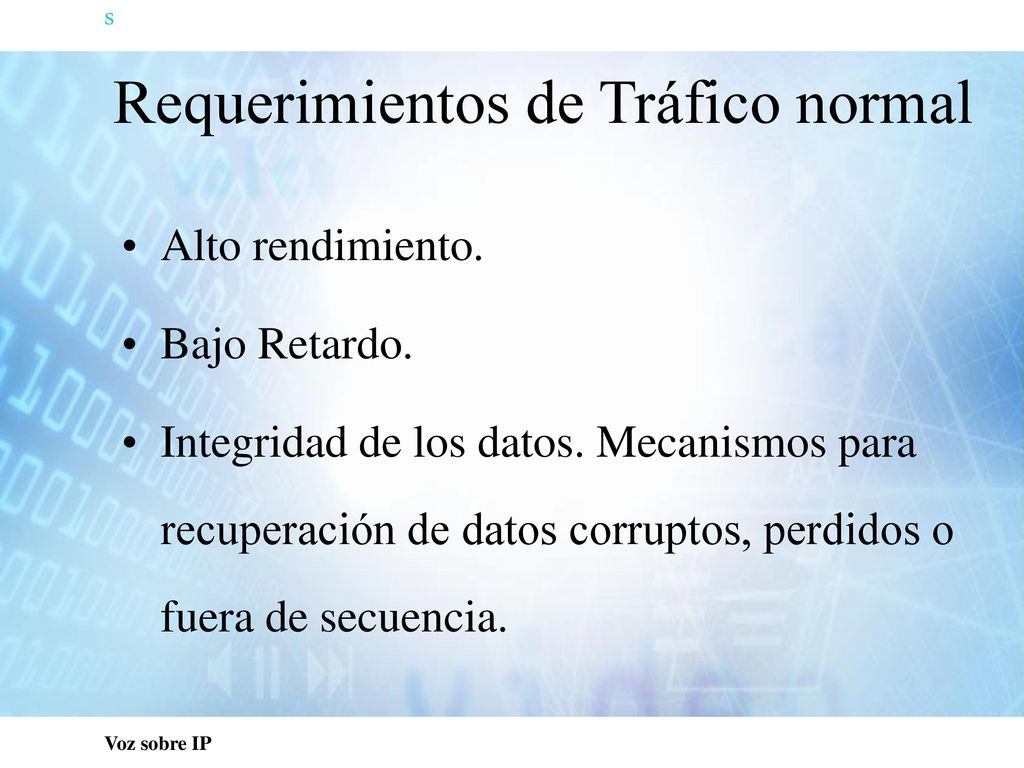

2 Requerimientos de Tráfico normal
Capacitación Técnica Requerimientos de Tráfico normal Alto rendimiento. Bajo Retardo. Integridad de los datos. Mecanismos para recuperación de datos corruptos, perdidos o fuera de secuencia.

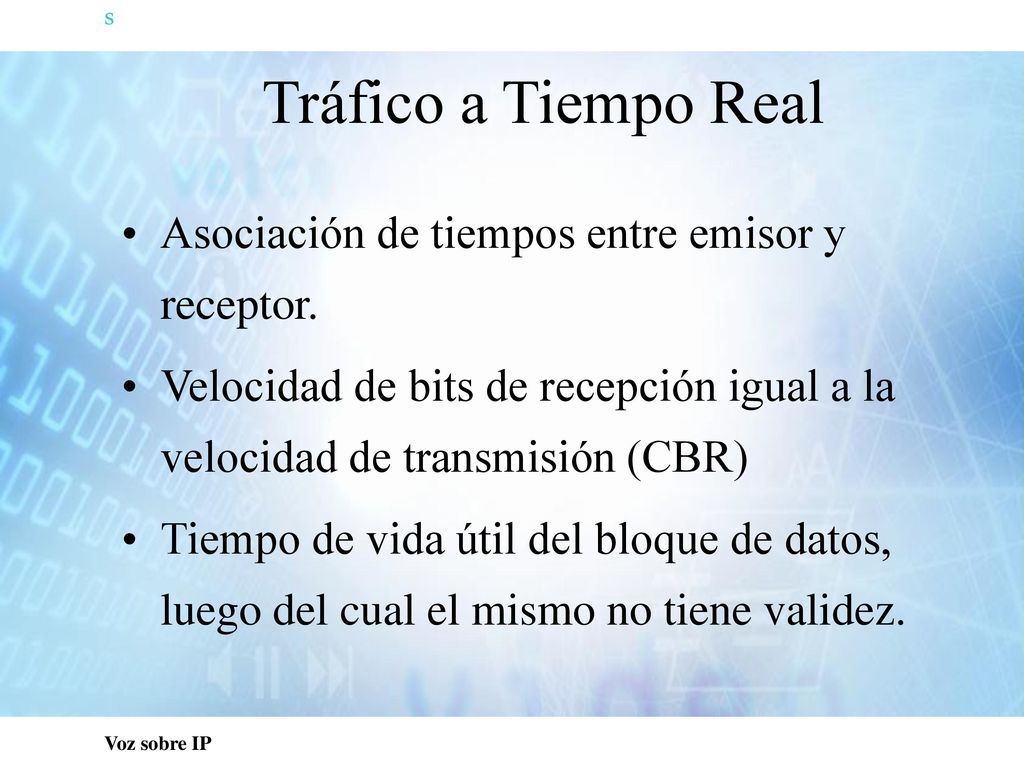

3 Tráfico a Tiempo Real s Asociación de tiempos entre emisor y receptor.
Capacitación Técnica Tráfico a Tiempo Real Asociación de tiempos entre emisor y receptor. Velocidad de bits de recepción igual a la velocidad de transmisión (CBR) Tiempo de vida útil del bloque de datos, luego del cual el mismo no tiene validez.

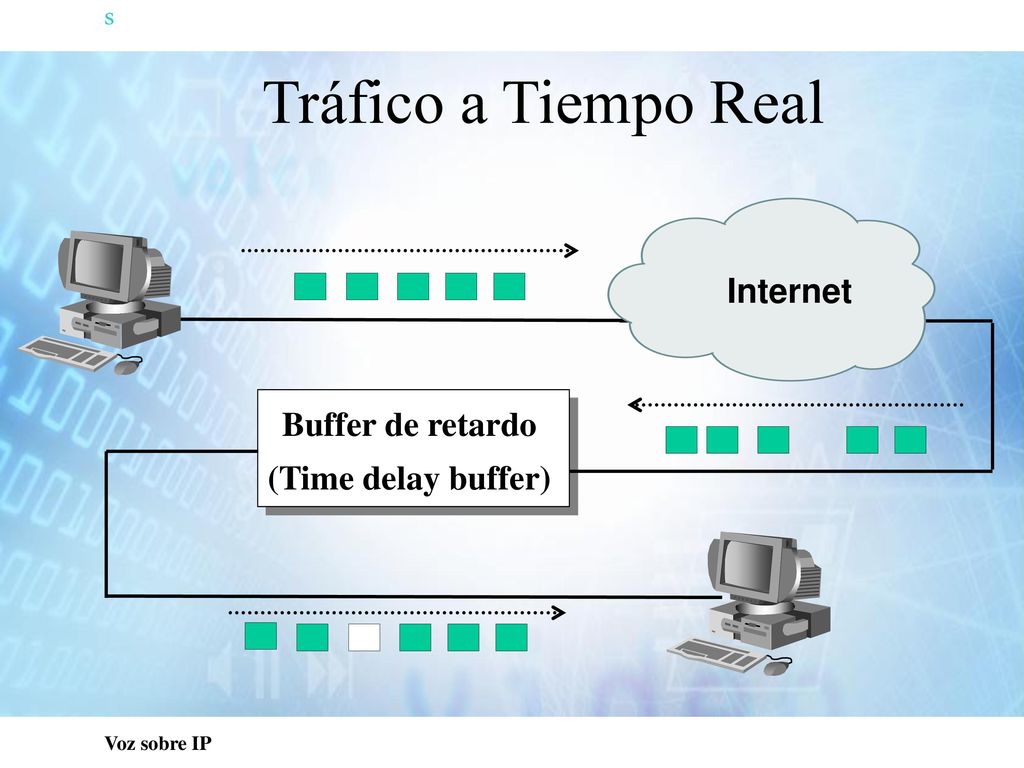

4 Tráfico a Tiempo Real s Internet Buffer de retardo (Time delay buffer)
Capacitación Técnica Tráfico a Tiempo Real Internet Buffer de retardo (Time delay buffer)

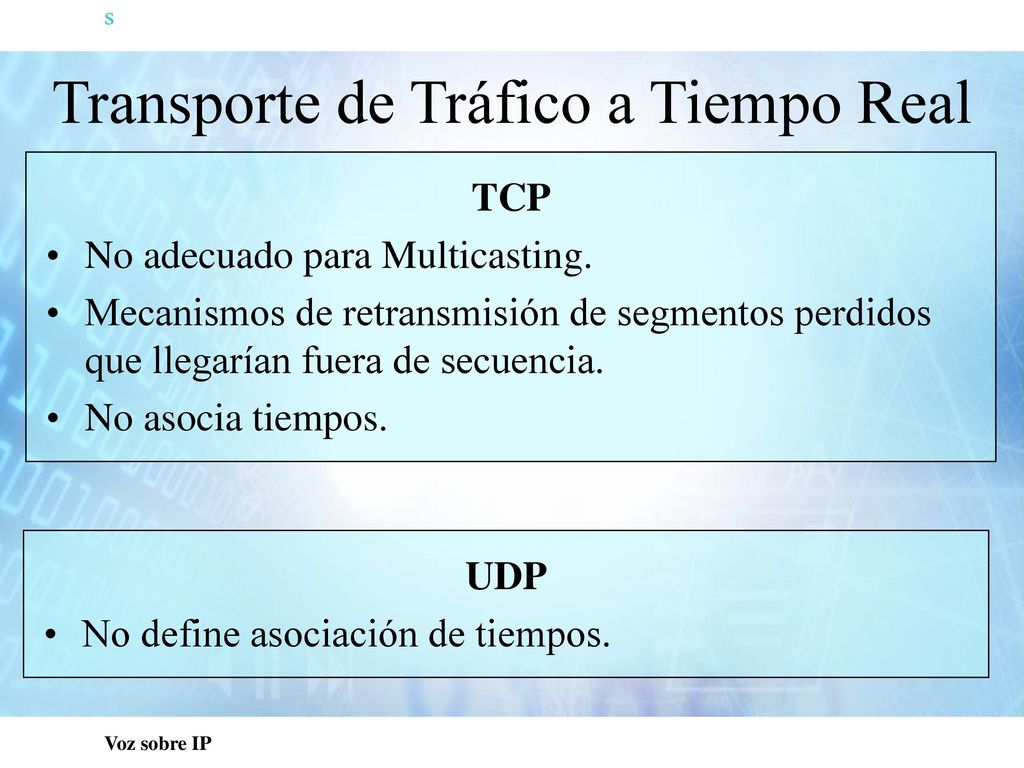

5 Transporte de Tráfico a Tiempo Real
Capacitación Técnica Transporte de Tráfico a Tiempo Real TCP No adecuado para Multicasting. Mecanismos de retransmisión de segmentos perdidos que llegarían fuera de secuencia. No asocia tiempos. UDP No define asociación de tiempos.

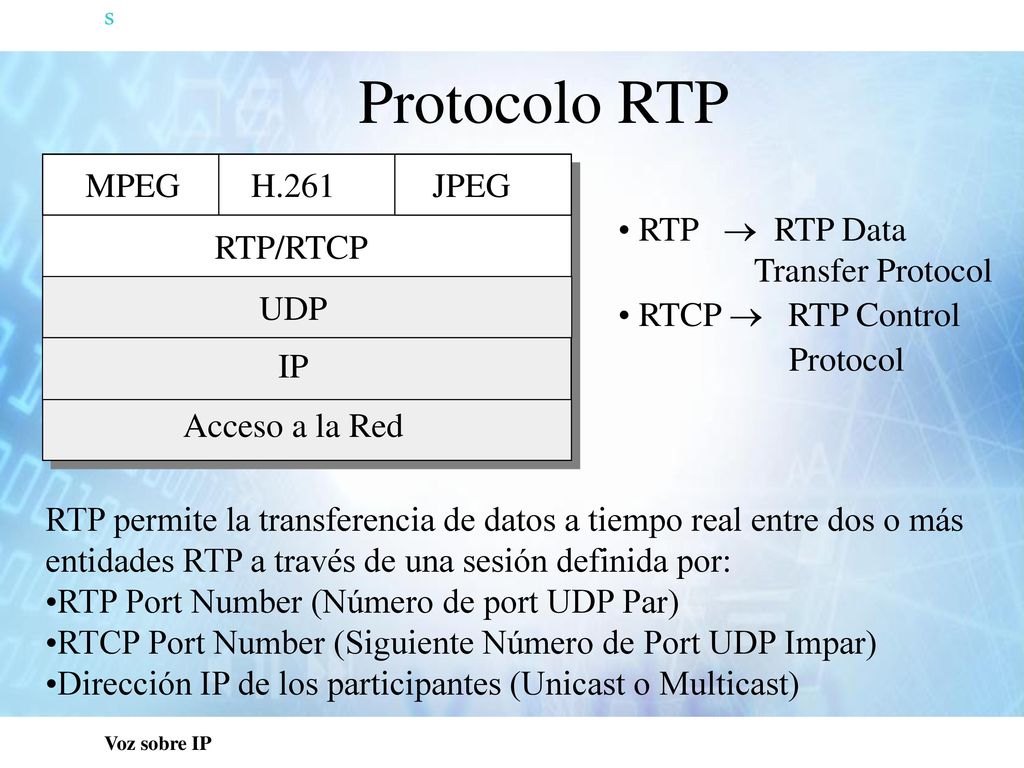

6 Protocolo RTP s MPEG H.261 JPEG RTP/RTCP UDP IP Acceso a la Red
Capacitación Técnica Protocolo RTP MPEG H.261 JPEG RTP/RTCP UDP IP Acceso a la Red RTP  RTP Data Transfer Protocol RTCP  RTP Control Protocol RTP permite la transferencia de datos a tiempo real entre dos o más entidades RTP a través de una sesión definida por: RTP Port Number (Número de port UDP Par) RTCP Port Number (Siguiente Número de Port UDP Impar) Dirección IP de los participantes (Unicast o Multicast)

7 Header RTP s V = Versión (2 bits). Igual a 2.
Capacitación Técnica Header RTP V = Versión (2 bits). Igual a 2. P = Padding (1 bit) Indica si hay relleno. X = Extensión (1 bit). Indica si existe un header de extensión para uso experimental. CC = Conteo de CSRC (4 bits). Número de CSRC que siguen al header. M = Marker (1 bit). Depende del uso de la carga útil. Generalmente indica el límite de un flujo de datos. Payload Type = Tipo de carga útil (7 bits). Indica el formato de la carga útil del RTP. Secuence Number Timestamp Synchronization Source (SSRC) Identifier Contributing Source (CSRC) Identifier M CC V X P Payload Type

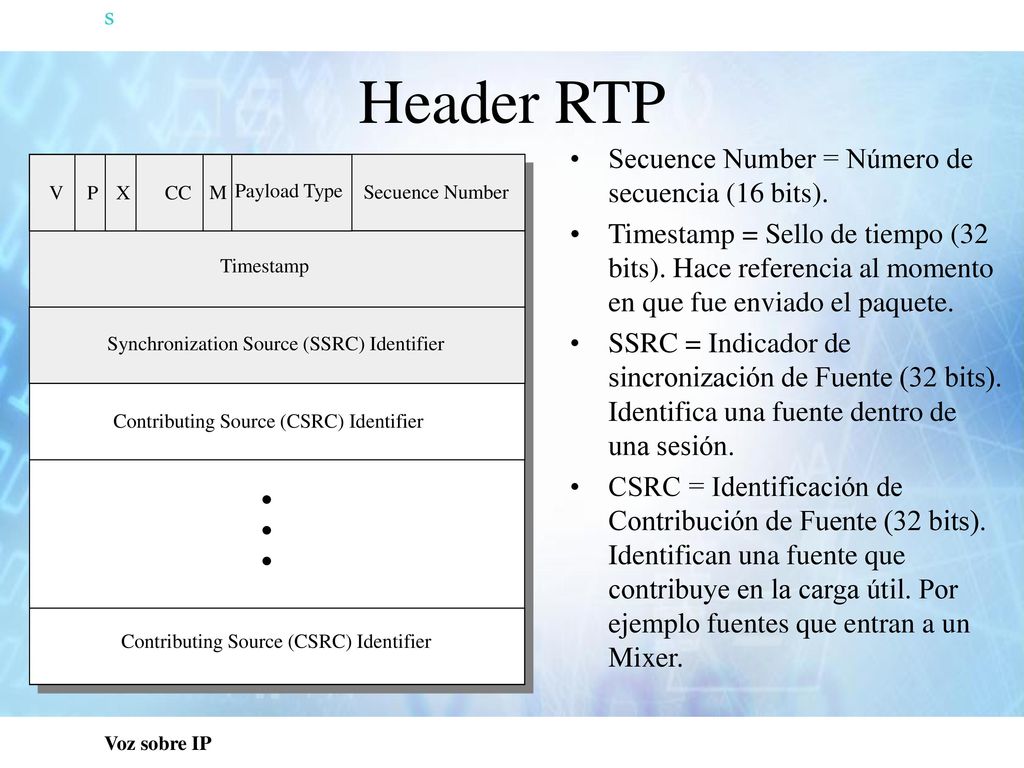

8 Header RTP s Secuence Number = Número de secuencia (16 bits).
Capacitación Técnica Header RTP Secuence Number = Número de secuencia (16 bits). Timestamp = Sello de tiempo (32 bits). Hace referencia al momento en que fue enviado el paquete. SSRC = Indicador de sincronización de Fuente (32 bits). Identifica una fuente dentro de una sesión. CSRC = Identificación de Contribución de Fuente (32 bits). Identifican una fuente que contribuye en la carga útil. Por ejemplo fuentes que entran a un Mixer. Secuence Number Timestamp Synchronization Source (SSRC) Identifier Contributing Source (CSRC) Identifier M CC V X P Payload Type

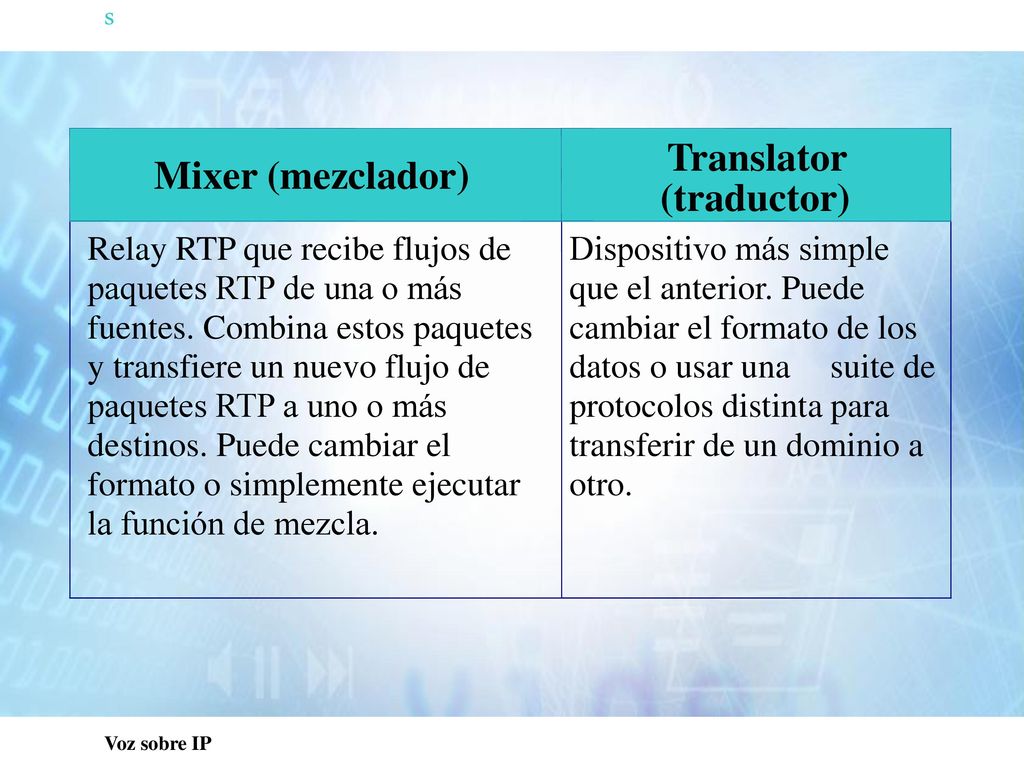

9 s Translator Mixer (mezclador) (traductor)
Capacitación Técnica Translator Mixer (mezclador) (traductor) Relay RTP que recibe flujos de Dispositivo más simple paquetes RTP de una o más que el anterior. Puede fuentes. Combina estos paquetes cambiar el formato de los y transfiere un nuevo flujo de datos o usar una suite de paquetes RTP a uno o más protocolos distinta para destinos. Puede cambiar el transferir de un dominio a formato o simplemente ejecutar otro. la función de mezcla.

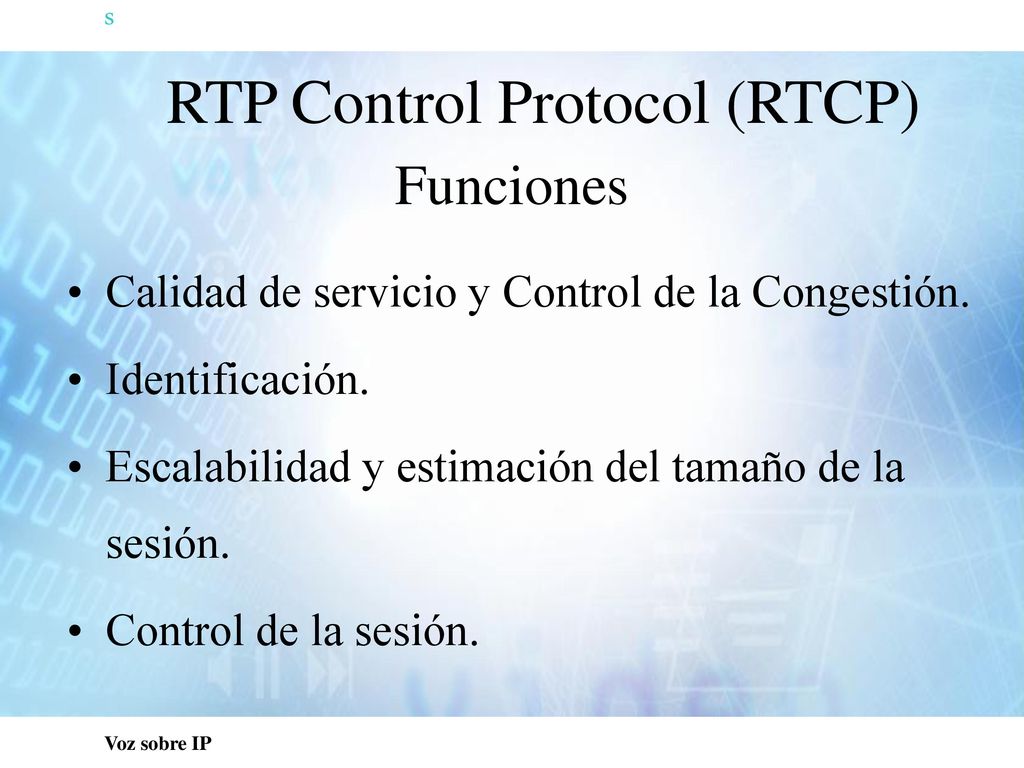

10 RTP Control Protocol (RTCP)
s Capacitación Técnica RTP Control Protocol (RTCP) Funciones Calidad de servicio y Control de la Congestión. Identificación. Escalabilidad y estimación del tamaño de la sesión. Control de la sesión.

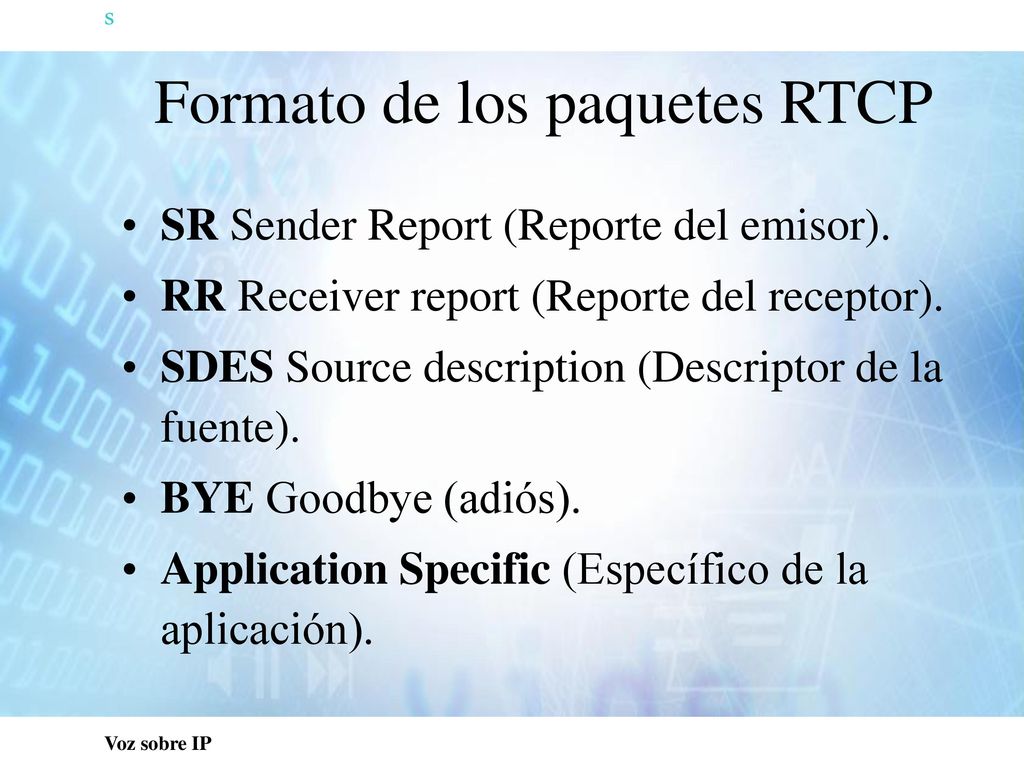

11 Formato de los paquetes RTCP
Capacitación Técnica Formato de los paquetes RTCP SR Sender Report (Reporte del emisor). RR Receiver report (Reporte del receptor). SDES Source description (Descriptor de la fuente). BYE Goodbye (adiós). Application Specific (Específico de la aplicación).
