CABLE DE ALUMINIO CON RECUBRIMIENTO DE COBRE (CCA) 26 de Mayo del 2016

2 INTRODUCCIÓN En respuesta a las inquietudes manifestadas por los afiliados, relacionadas a las dudas que surgieron en los funcionarios y desarrolladores, ante la propuesta de instalar en las instalaciones eléctricas de las viviendas el cable THW CCA. Como antecedente me refiero a las inquietudes que genero la presentación de la nueva innovación en cables conductores de energía eléctrica para las viviendas, (THW CCA) en el consejo nacional de CANADEVI celebrado en octubre de 2015 en la Riviera Nayarita, esto como resultado de la constate búsqueda de innovaciones tecnológicas aplicables en beneficio de las viviendas. Ante esta situación me permito presentar a este foro las ventajas técnicas, económicas así como el respaldo legal de las autoridades involucradas.

3 ¿QUÉ ES EL CABLE CCA? Es un producto bimetálico con un núcleo de aluminio recubierto por una capa de cobre que ambos metales unidos combinan las mejores cualidades de ambos metales. El centro de aluminio hace que el conductor sea mas dúctil que el cobre sólido lo que hace que aumenta la flexibilidad y considerando que la capa externa de cobre y es un metal que no se deteriora a la intemperie como le sucede al aluminio hace que las conexiones sean más seguras. Un bimetálico, es un sustituto de un simple metal. El metal externo es diferente al metal interno. La adherencia de ambos metales es por un proceso metalúrgico indivible (NO SE PUEDEN SEPARAR).).

4 PROCESO DE UNION DE METALES

5 VENTAJAS TECNICAS CCA VS COBRE
El CCA es 37% menor del peso del cobre, calibre a calibre.. El CCA es más flexible que el cobre. El CCA es más fácil para su instalación. Los cables de CCA pueden utilizar conectores de cobre. No existen problemas de resistencia de contacto con el CCA como ocurre con el aluminio. Ahorro de hasta un 20% por debajo del costo de Cobre.

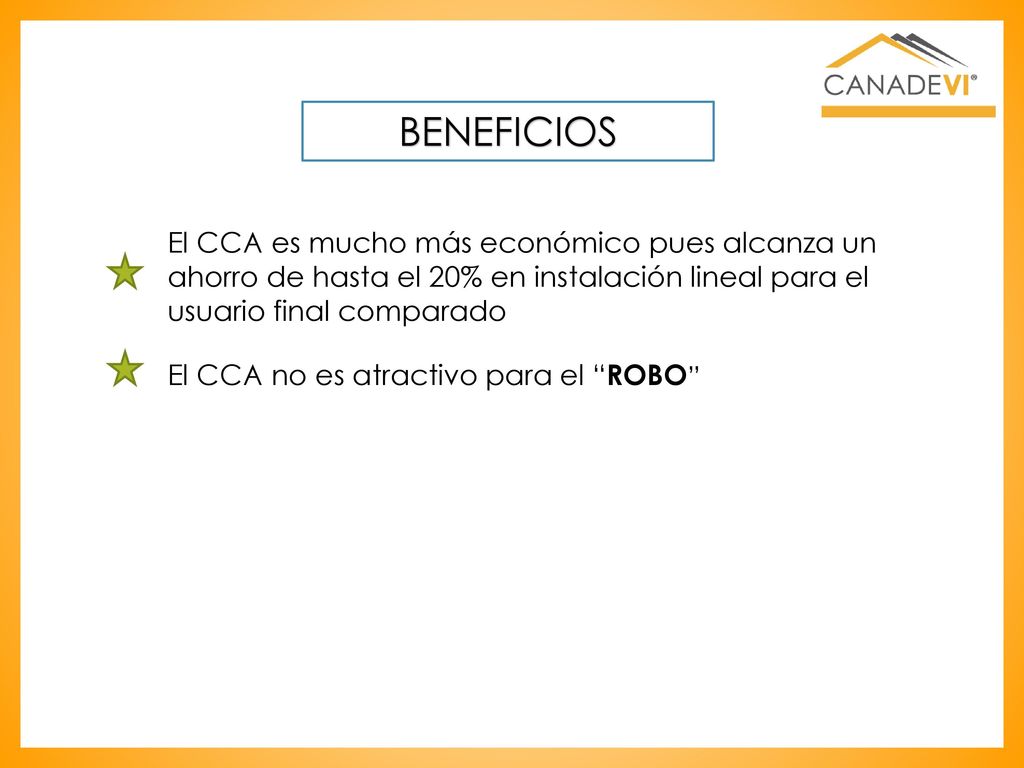

6 BENEFICIOS El CCA es mucho más económico pues alcanza un ahorro de hasta el 20% en instalación lineal para el usuario final comparado con el Cobre El CCA no es atractivo para el “ROBO”

7 EQUIVALENCIA La Tabla siguiente explica la forma de sustitución del cable o alambre de CCA por el de cobre solido: CALIBRE CCA EQUIVALENTE EN COBRE 14 AWG 16 AWG 12 AWG 10 AWG 8 AWG 6 AWG Nota: Como se observa en la tabla para la selección adecuada solo es considerar 1 AWG mayor al de Cobre.

8 EQUIVALENCIAS DE AMPACIDADES
Nota: -Valor de las Ampacidades conforme National Electrical Code (NEC) Versión 2014, Capitulo 310 Conductores Eléctricos. TABLA: (B) (16)

9 VOLUMEN/MASA/CAL/ENERGIA
ACREDITACIÓN I. Acreditación: el acto por el cual una entidad de acreditación reconoce la competencia técnica y confiabilidad de los organismos de certificación, de los laboratorios de prueba, de los laboratorios de calibración y de las unidades de verificación para la evaluación de la conformidad. International Acreditation Forum En México solo existe una entidad de acreditación. OC PRODUCTO (ISO:17065) OCP SISTEMAS DE GESTIÓN (ISO:17021) UVAS IC/IE/GAS/ENERGIA (ISO:17020) LAB PRUEBAS VOLUMEN/MASA/CAL/ENERGIA (ISO:17025)

10 ACREDITACION Y CERTIFICACION DE PRODUCTO
Certificación: procedimiento por el cual se asegura que un producto, proceso, sistema o servicio se ajusta a las normas o lineamientos o recomendaciones de organismos dedicados a la normalización nacionales o internacionales. NOM-063-SCFI-2001 EMA no ofrece una certificación para este producto. Productos eléctricos-Conductores-Requisitos de seguridad

11 CERTIFICACIÓN DE PRODUCTO INTERNACIONAL
UL-083 NOM-063- SCFI-2001 NTC-1332

12 CONDUCTOR THW CCA CON CERTICACIÓN UL-083 (USA)
ASTM-B566: Estándard Specification for Copper-Clad Aluminum wire. UL-1581: Reference Standard for ElectricalWires, Cables, and Flexible Cords. UL-83: Thermoplastic-InsulatedWires and Cables NEC 2014: National Electricl Code.

13 CONDUCTOR CCA CON CERTICACIÓN ICONTEC (COLOMBIA)
ASTM-B566: Estándard Specification for Copper-Clad Aluminum wire. UL-1581: Reference Standard for ElectricalWires, Cables, and Flexible Cords. UL-83: Thermoplastic-InsulatedWires and Cables NEC 2014: National Electricl Code.

14 CONDUCTOR CERTIFICADO EN CUMPLIMIENTO A LA LFMN
UL-083 NEC NTC-1332 RETIE ARTÍCULO 53.- Cuando un producto o servicio deba cumplir una determinada norma oficial mexicana, sus similares a importarse también deberán cumplir las especificaciones establecidas en dicha norma. Para tal efecto, los productos o servicios a importarse deberán contar con el certificado o autorización de la dependencia competente para regular el producto o servicio correspondiente, o de las personas acreditadas y aprobadas por las dependencias competentes para tal fin conforme a lo dispuesto en esta Ley. Cuando no exista norma oficial mexicana, las dependencias competentes podrán requerir que los productos o servicios a importarse ostenten las especificaciones internacionales con que cumplen, las del país de origen o a falta de éstas, las del fabricante.

15 CONDUCTOR CERTIFICADO EN CUMPLIMIENTO A LA LFMN

16 APLICACIÓN NORMATIVA Conforme NOM-001-SEDE-2012
DOF 29-Nov-2012, Entrada en vigor 29 de Mayo 2013
