1 Mercedes Miñano, Urmila Soldevila
Detectores Mercedes Miñano, Urmila Soldevila 27 Marzo 2009

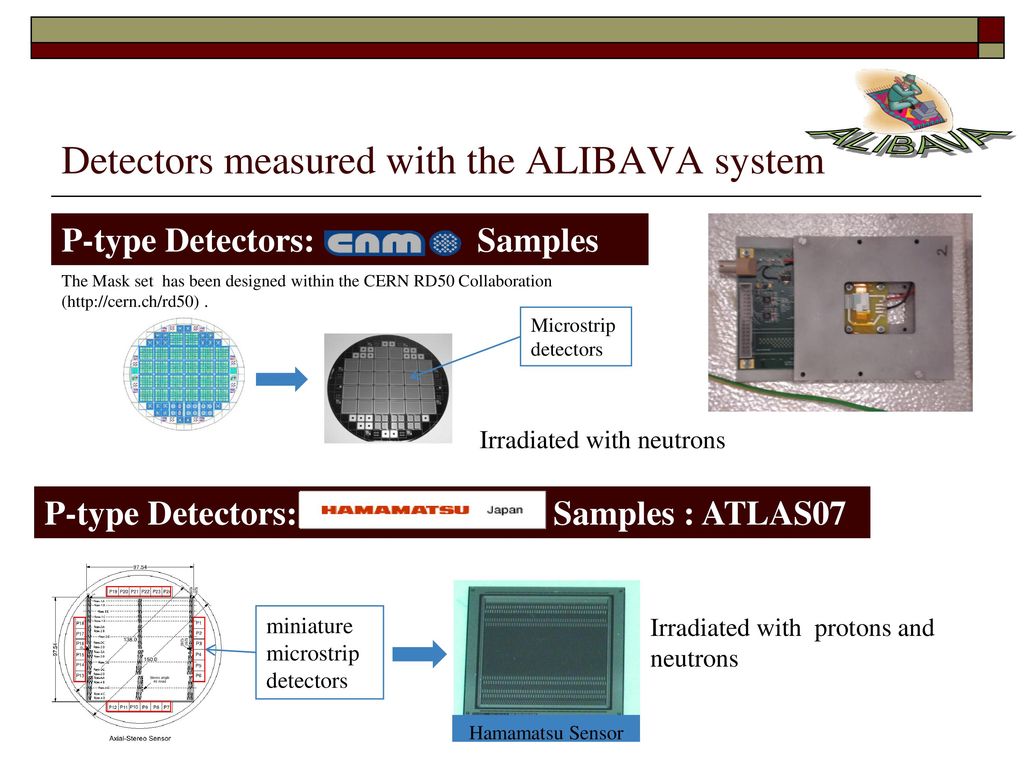

2 Detectors measured with the ALIBAVA system
P-type Detectors: Samples The Mask set has been designed within the CERN RD50 Collaboration ( . Microstrip detectors Irradiated with neutrons P-type Detectors: Samples : ATLAS07 miniature microstrip detectors Hamamatsu Sensor Irradiated with protons and neutrons

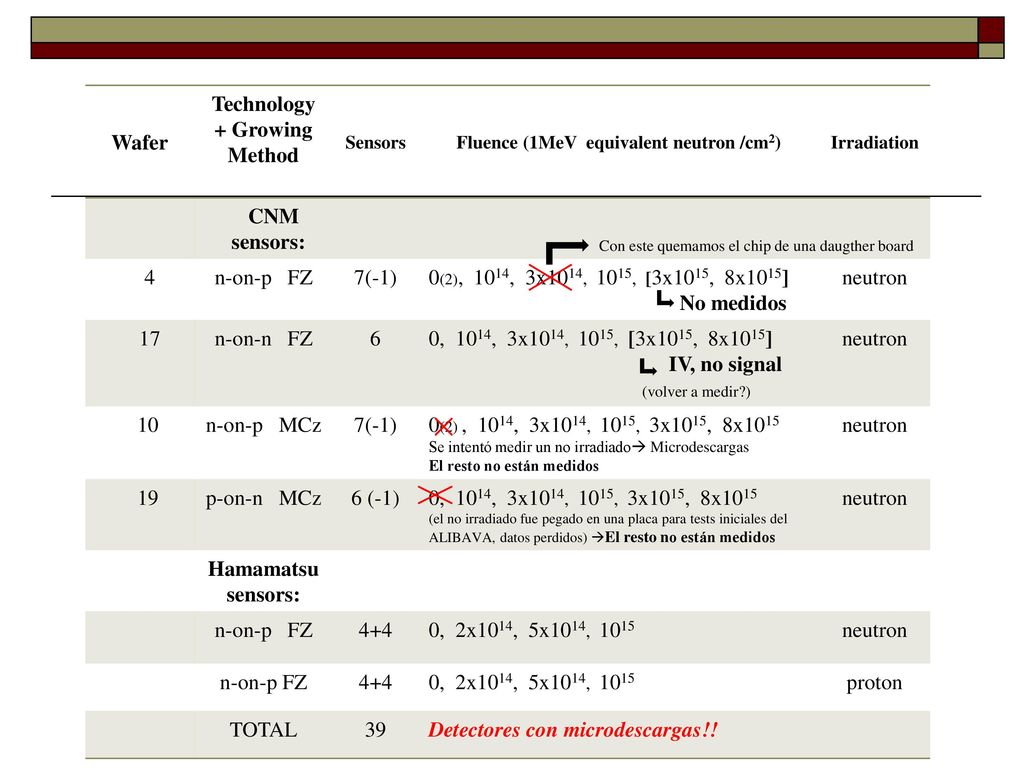

3 Fluence (1MeV equivalent neutron /cm2)
Wafer Technology + Growing Method Sensors Fluence (1MeV equivalent neutron /cm2) Irradiation CNM sensors: 4 n-on-p FZ 7(-1) 0(2), 1014, 3x1014, 1015, [3x1015, 8x1015] No medidos neutron 17 n-on-n FZ 6 0, 1014, 3x1014, 1015, [3x1015, 8x1015] IV, no signal (volver a medir?) 10 n-on-p MCz 0(2) , 1014, 3x1014, 1015, 3x1015, 8x1015 Se intentó medir un no irradiado Microdescargas El resto no están medidos 19 p-on-n MCz 6 (-1) 0, 1014, 3x1014, 1015, 3x1015, 8x1015 (el no irradiado fue pegado en una placa para tests iniciales del ALIBAVA, datos perdidos) El resto no están medidos Hamamatsu sensors: 4+4 0, 2x1014, 5x1014, 1015 n-on-p FZ proton TOTAL 39 Detectores con microdescargas!! Con este quemamos el chip de una daugther board

4 Wafer 4: P-type FZ Sensor name Fluence (n/cm2) V md (V) I-V info S08
Non-Irradiated 170 Done S01 1014 250 Vbd ~270V S02 3x1014 270 (a second measure  150V) S03 1015 330 S04 3x1015 - S05 8x1015 Wafer 4: P-type FZ

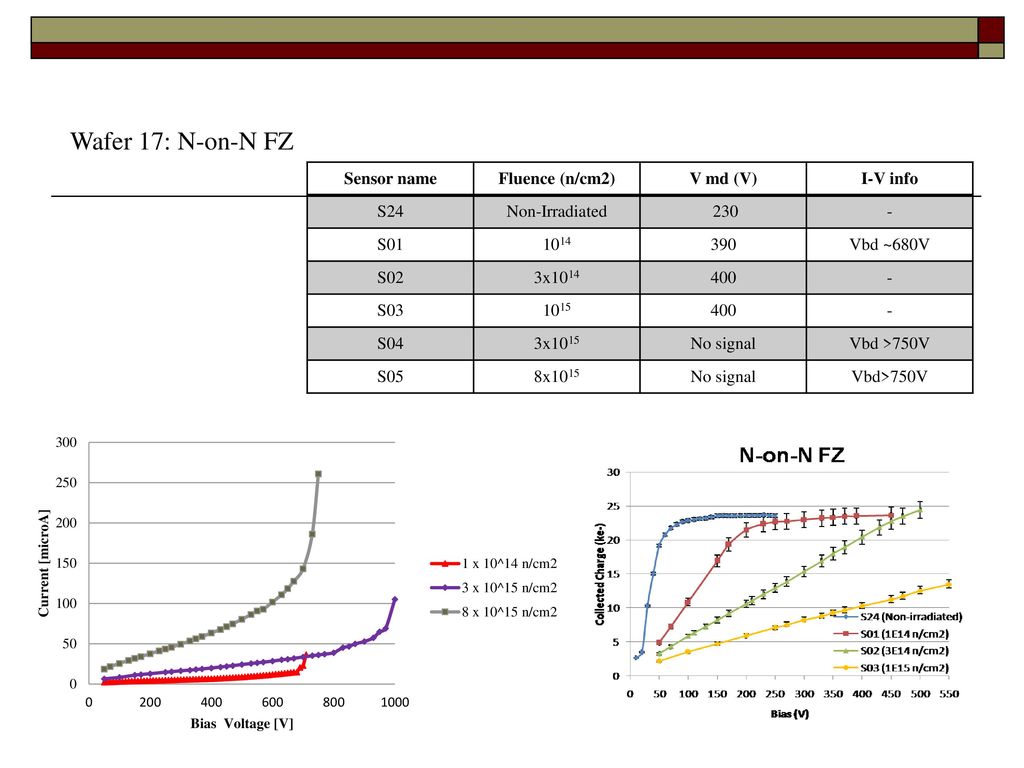

5 Wafer 17: N-on-N FZ Sensor name Fluence (n/cm2) V md (V) I-V info S24
Non-Irradiated 230 - S01 1014 390 Vbd ~680V S02 3x1014 400 S03 1015 S04 3x1015 No signal Vbd >750V S05 8x1015 Vbd>750V

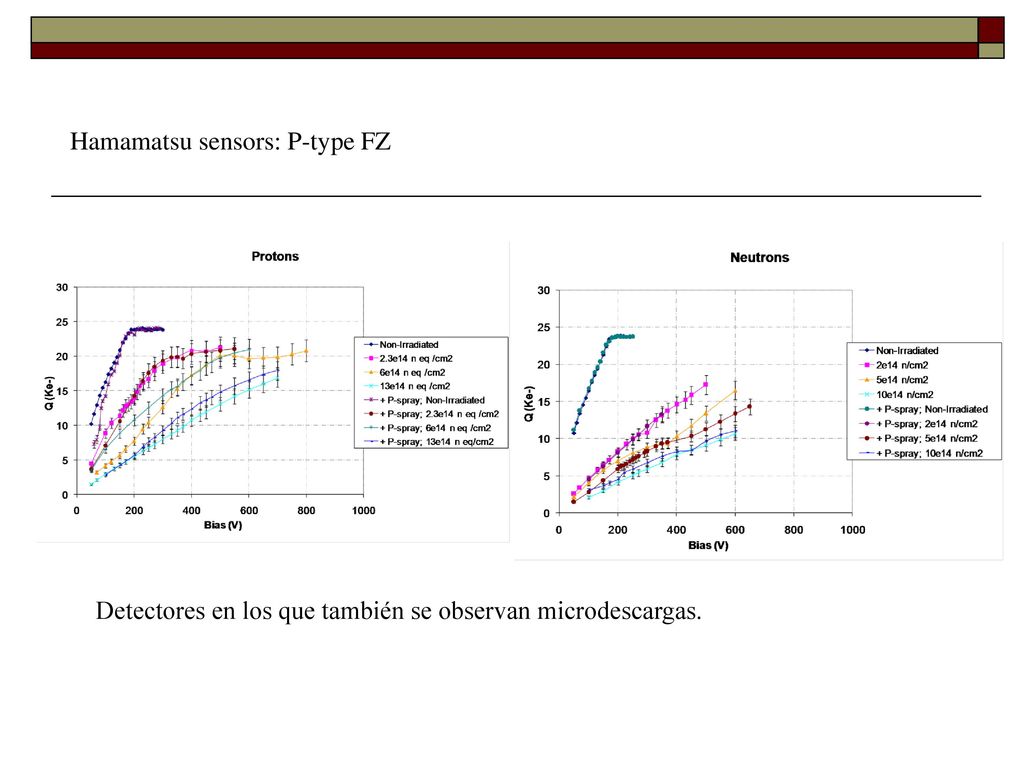

6 Hamamatsu sensors: P-type FZ
Detectores en los que también se observan microdescargas.

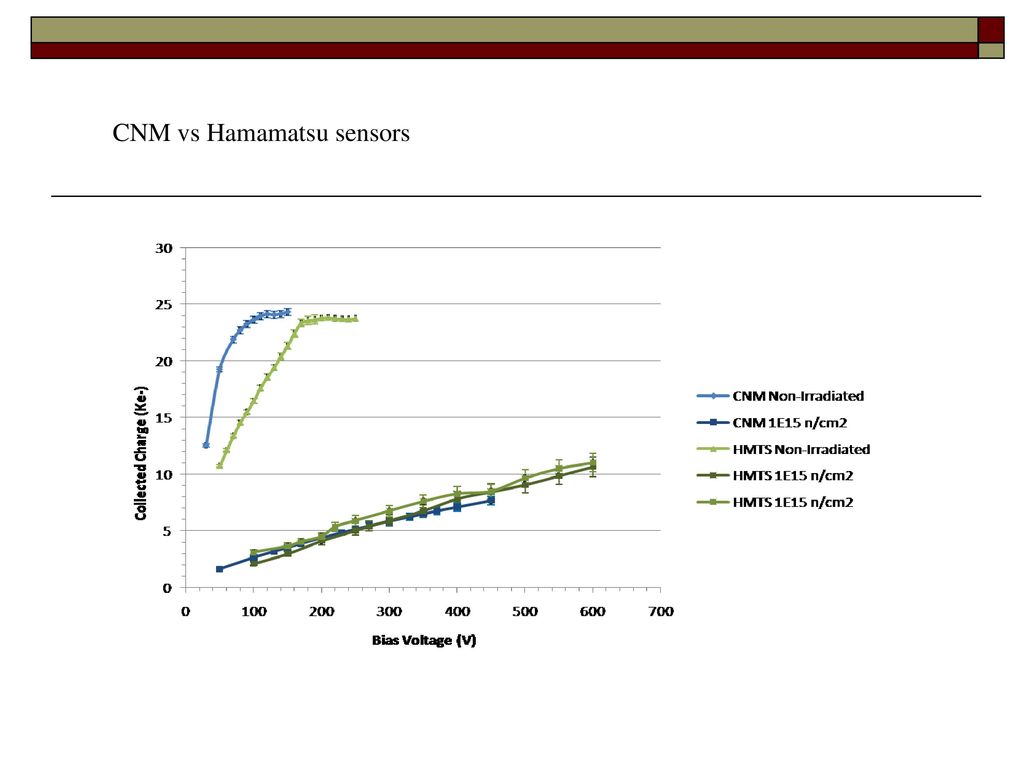

7 CNM vs Hamamatsu sensors

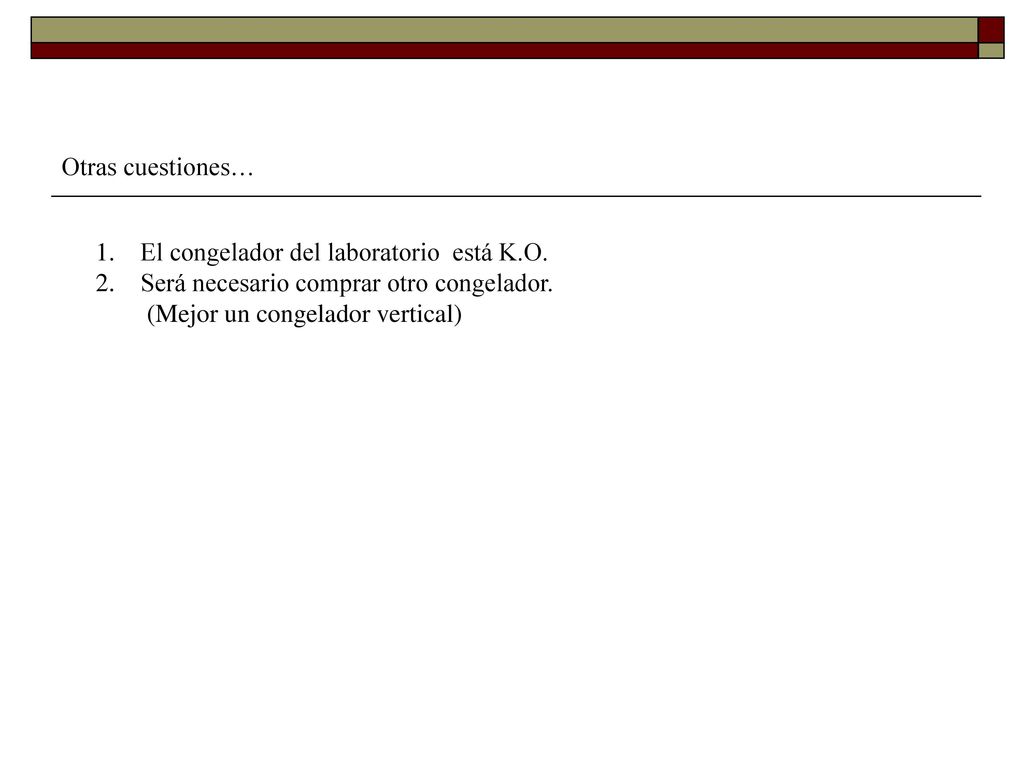

8 Otras cuestiones… El congelador del laboratorio está K.O. Será necesario comprar otro congelador. (Mejor un congelador vertical)
