Estabilidad de Taludes

Presentación del tema: "Estabilidad de Taludes"— Transcripción de la presentación:

1 Estabilidad de Taludes
GEOMECANICA CI4402 Estabilidad de Taludes

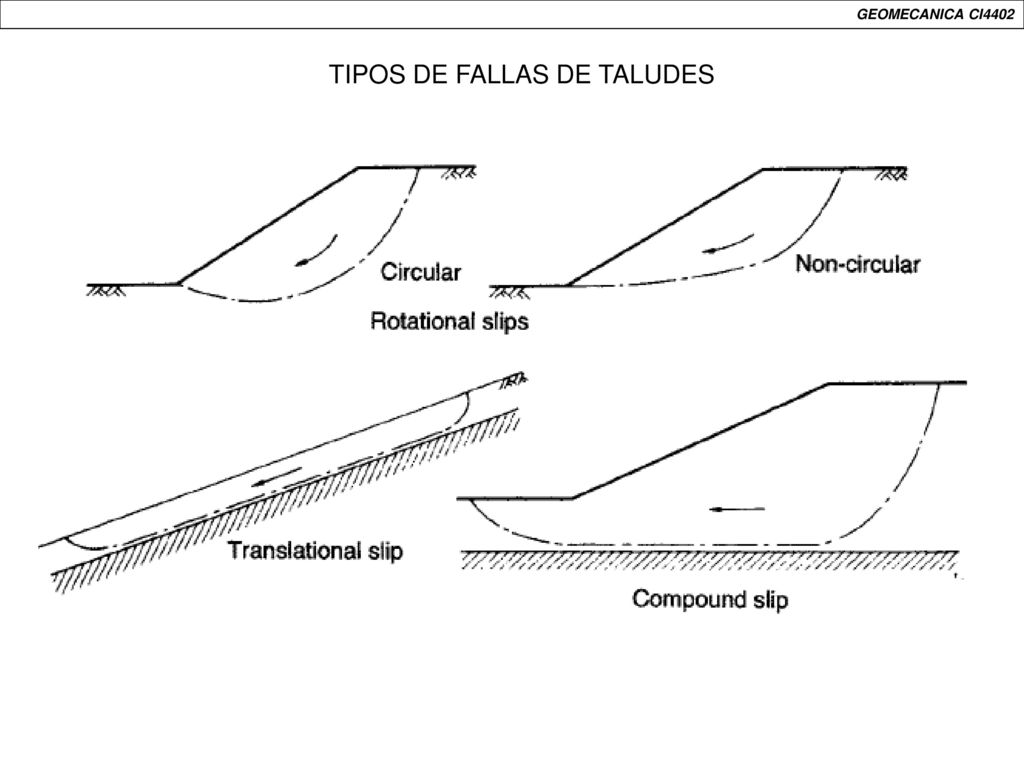

2 TIPOS DE FALLAS DE TALUDES
GEOMECANICA CI4402 TIPOS DE FALLAS DE TALUDES

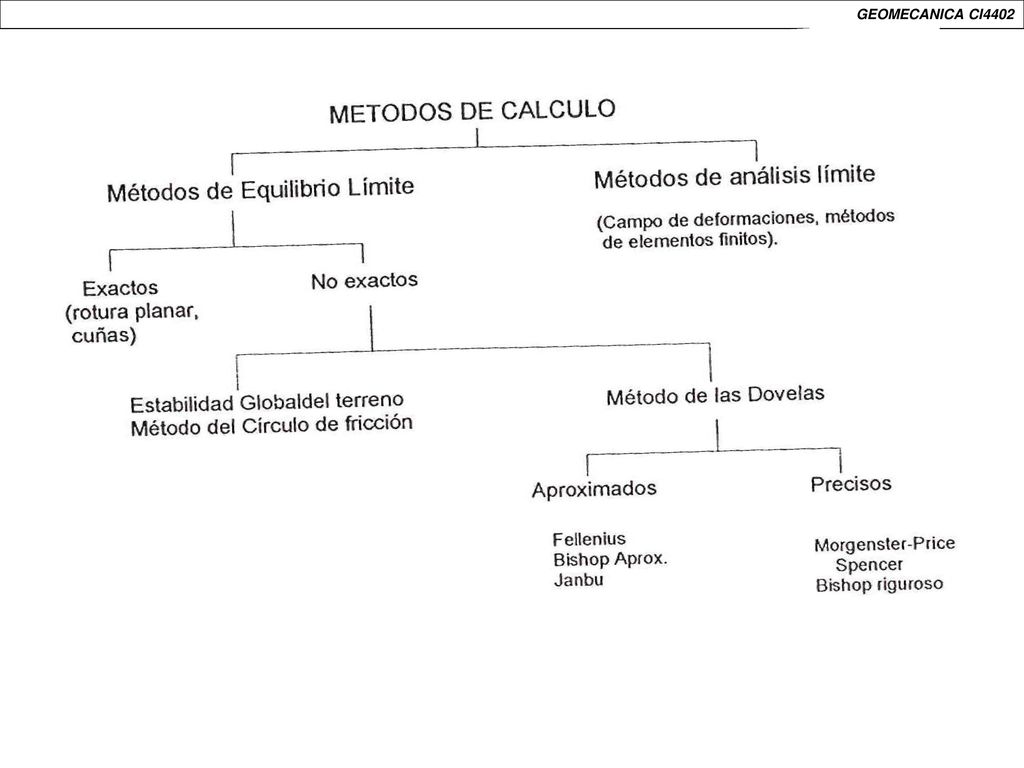

3 GEOMECANICA CI4402 METODOS DE ANALISIS

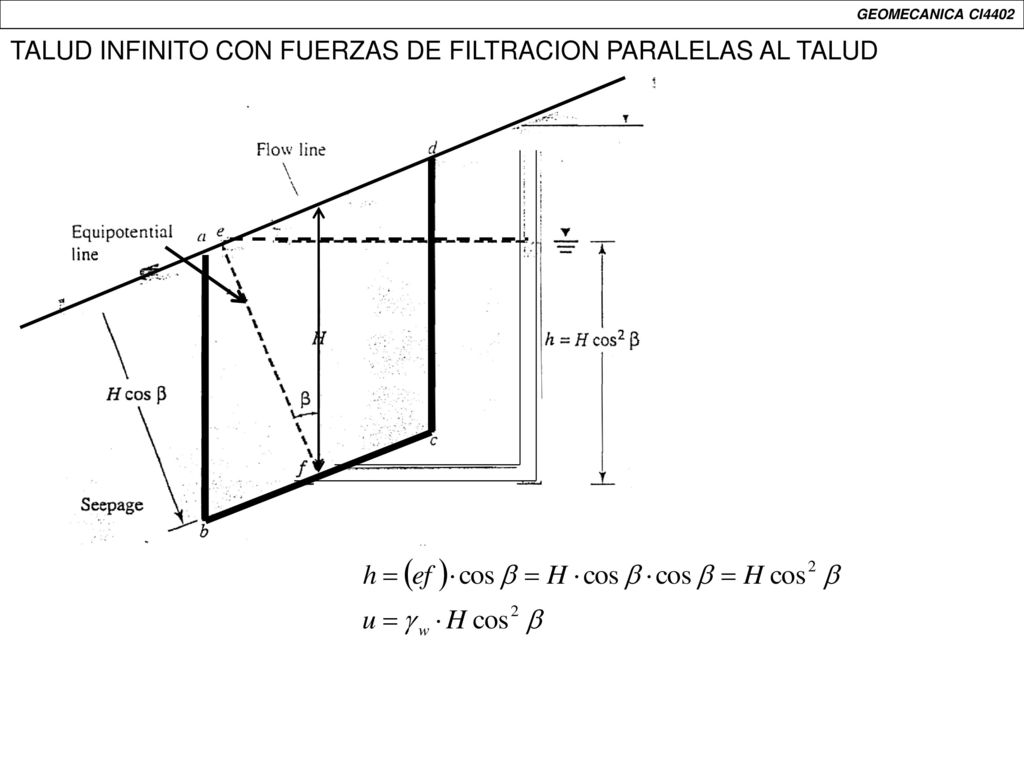

4 TALUD INFINITO CON FUERZAS DE FILTRACION PARALELAS AL TALUD

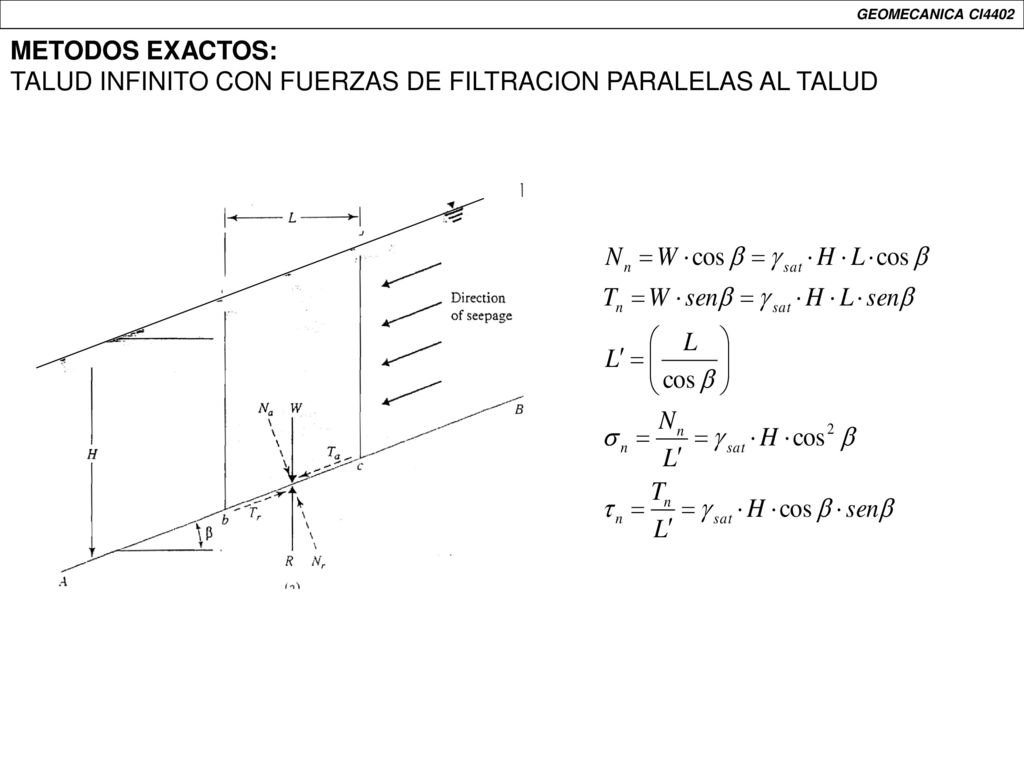

GEOMECANICA CI4402 METODOS EXACTOS: TALUD INFINITO CON FUERZAS DE FILTRACION PARALELAS AL TALUD

5 TALUD INFINITO CON FUERZAS DE FILTRACION PARALELAS AL TALUD
GEOMECANICA CI4402 TALUD INFINITO CON FUERZAS DE FILTRACION PARALELAS AL TALUD

6 TALUD INFINITO CON FUERZAS DE FILTRACION PARALELAS AL TALUD

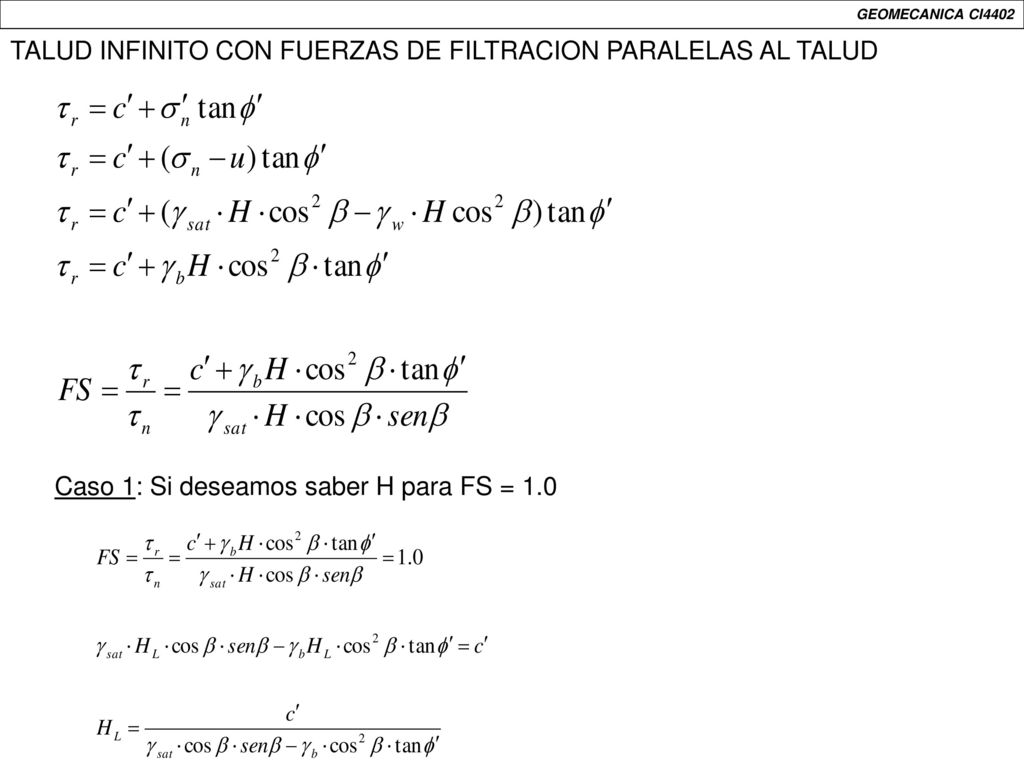

GEOMECANICA CI4402 TALUD INFINITO CON FUERZAS DE FILTRACION PARALELAS AL TALUD Caso 1: Si deseamos saber H para FS = 1.0

7 TALUD INFINITO CON FUERZAS DE FILTRACION PARALELAS AL TALUD

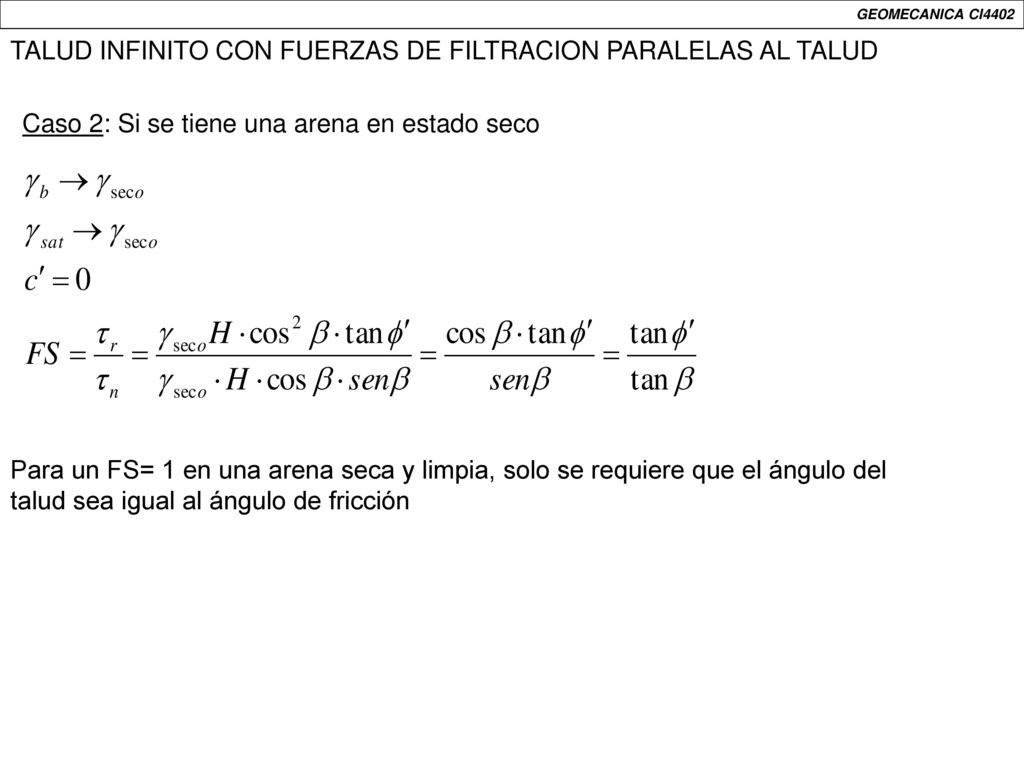

GEOMECANICA CI4402 TALUD INFINITO CON FUERZAS DE FILTRACION PARALELAS AL TALUD Caso 2: Si se tiene una arena en estado seco Para un FS= 1 en una arena seca y limpia, solo se requiere que el ángulo del talud sea igual al ángulo de fricción

8 TALUD INFINITO CON FUERZAS DE FILTRACION PARALELAS AL TALUD

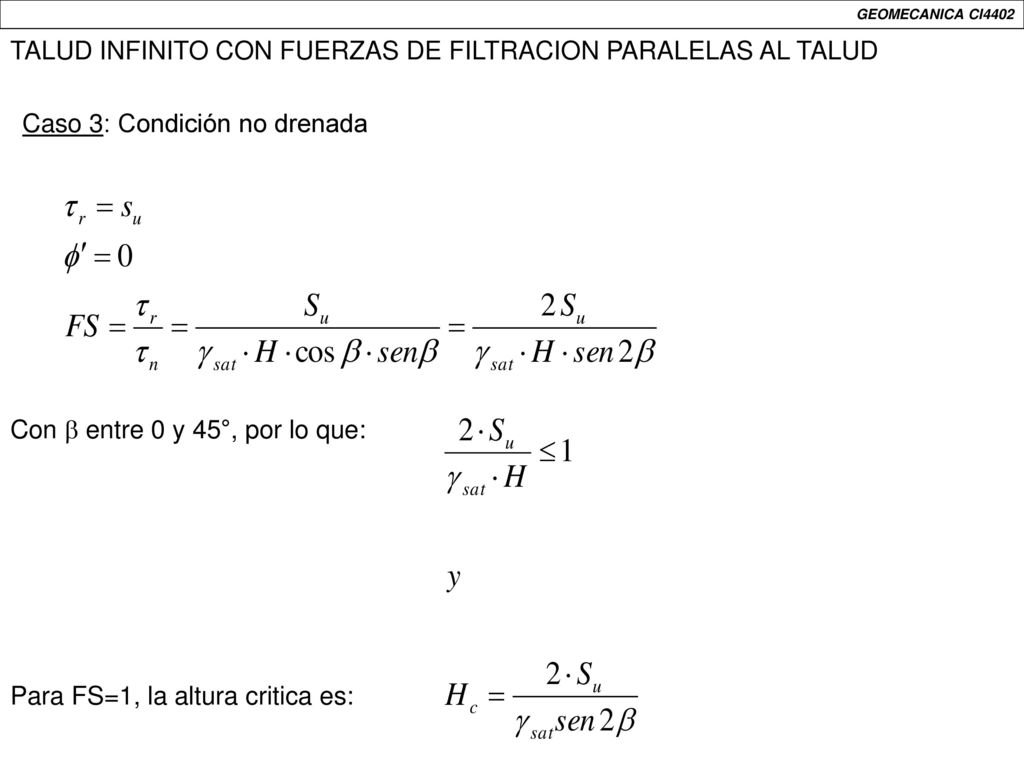

GEOMECANICA CI4402 TALUD INFINITO CON FUERZAS DE FILTRACION PARALELAS AL TALUD Caso 3: Condición no drenada Con b entre 0 y 45°, por lo que: Para FS=1, la altura critica es:

9 TALUD CON FALLA TRIANGULAR

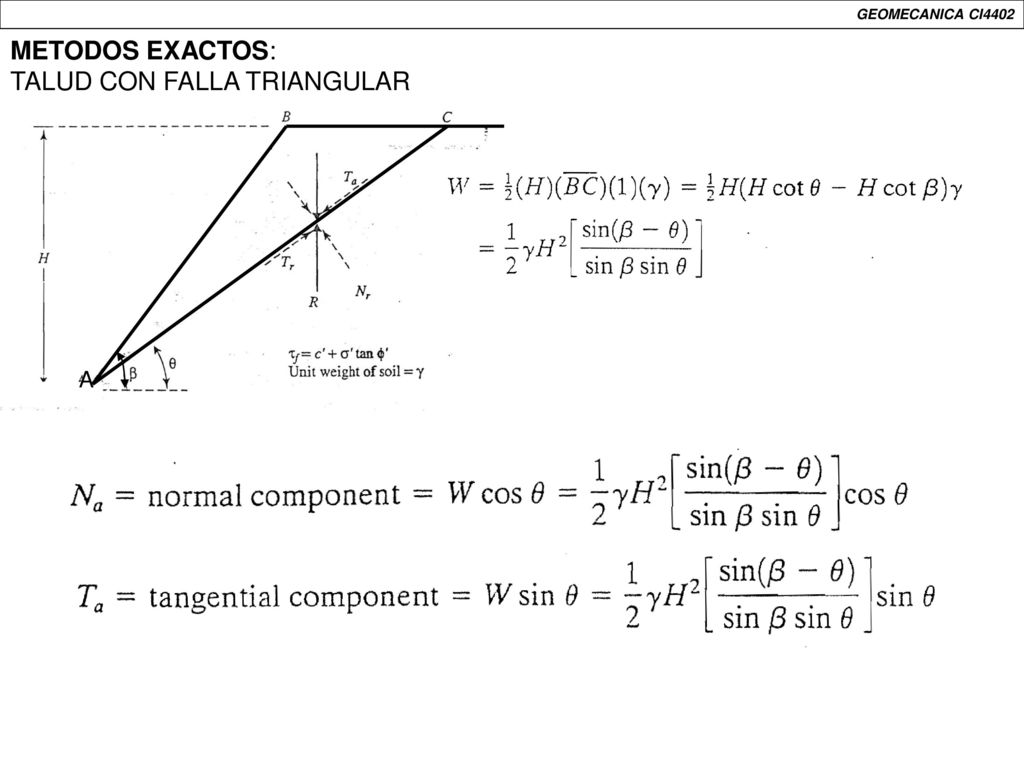

GEOMECANICA CI4402 METODOS EXACTOS: TALUD CON FALLA TRIANGULAR A

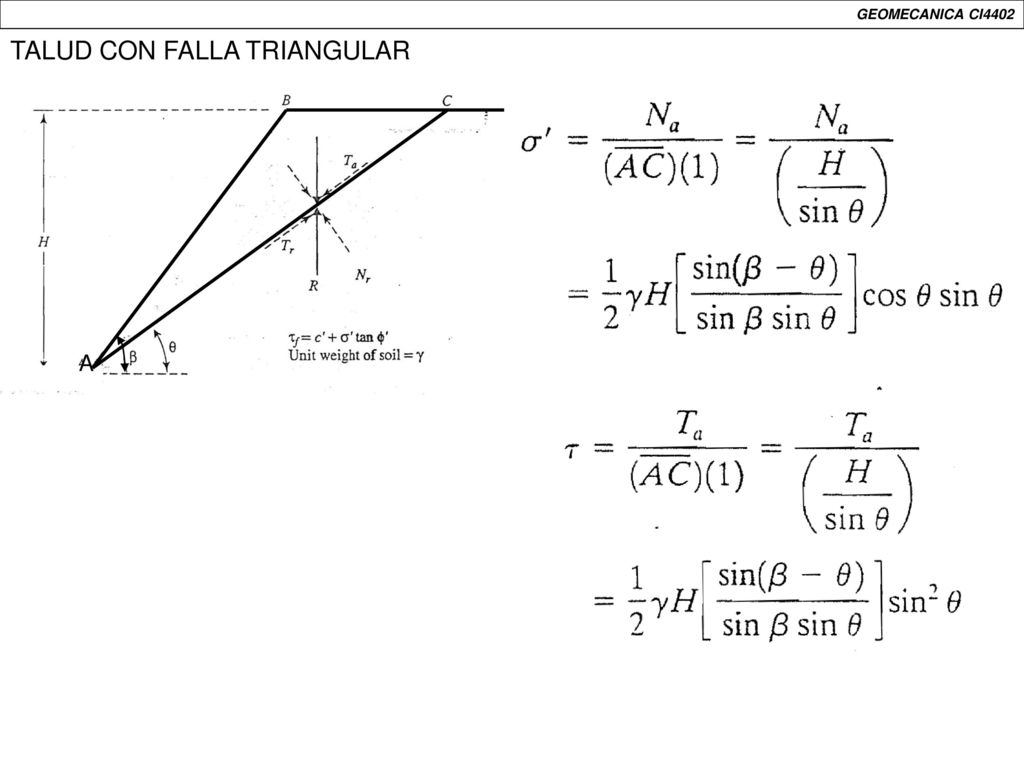

10 TALUD CON FALLA TRIANGULAR
GEOMECANICA CI4402 TALUD CON FALLA TRIANGULAR A

11 TALUD CON FALLA TRIANGULAR
GEOMECANICA CI4402 TALUD CON FALLA TRIANGULAR A

12 TALUD CON FALLA TRIANGULAR

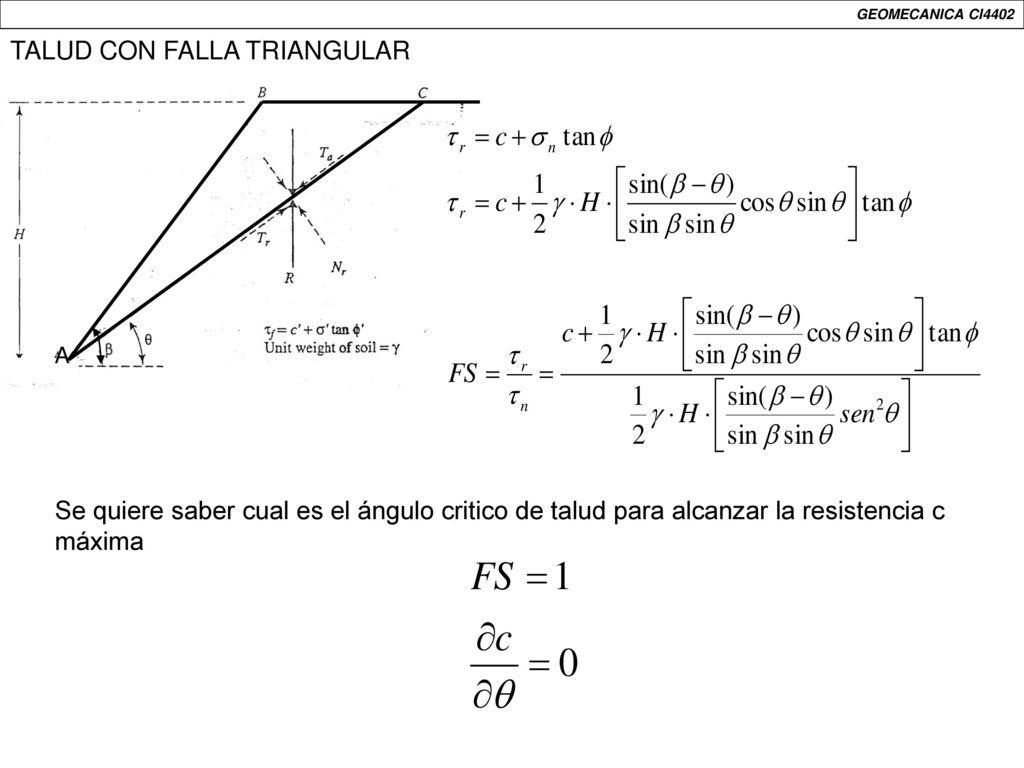

GEOMECANICA CI4402 TALUD CON FALLA TRIANGULAR A Se quiere saber cual es el ángulo critico de talud para alcanzar la resistencia c máxima

13 TALUD CON FALLA TRIANGULAR
GEOMECANICA CI4402 TALUD CON FALLA TRIANGULAR A Se quiere saber cual es el ángulo critico de talud para alcanzar la resistencia c máxima Reemplazando y despejando para la altura critica, se tiene:

14 METODOS NO EXACTOS, ESTABILIDAD GLOBAL

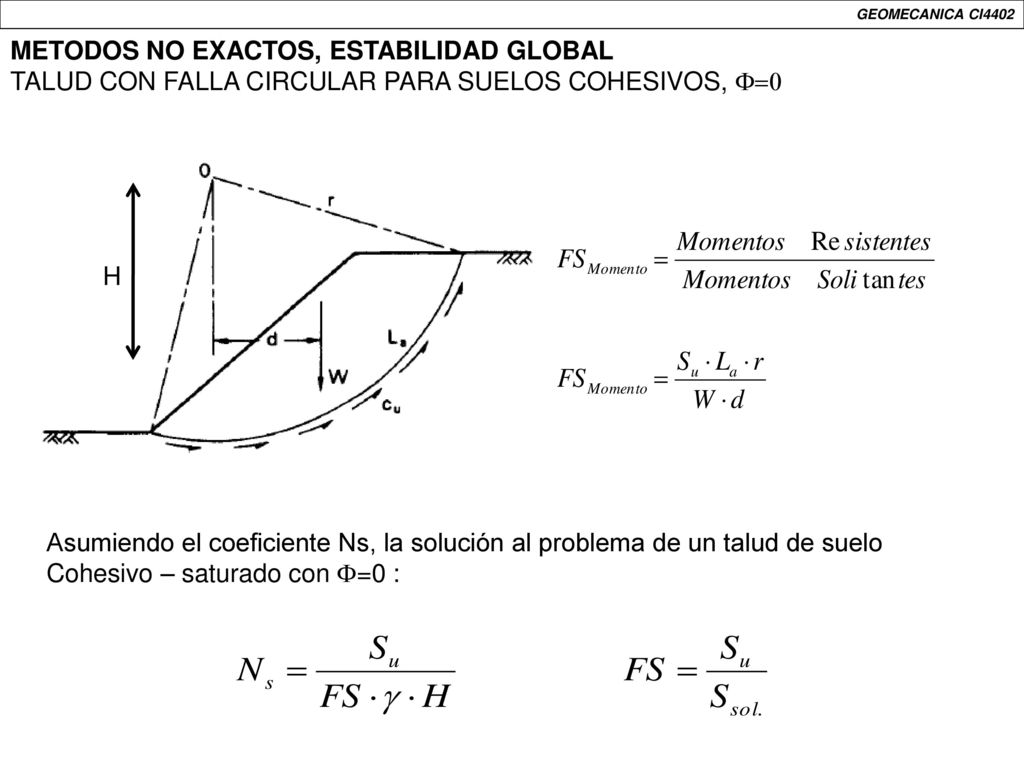

GEOMECANICA CI4402 METODOS NO EXACTOS, ESTABILIDAD GLOBAL TALUD CON FALLA CIRCULAR PARA SUELOS COHESIVOS, F=0 H Asumiendo el coeficiente Ns, la solución al problema de un talud de suelo Cohesivo – saturado con F=0 :

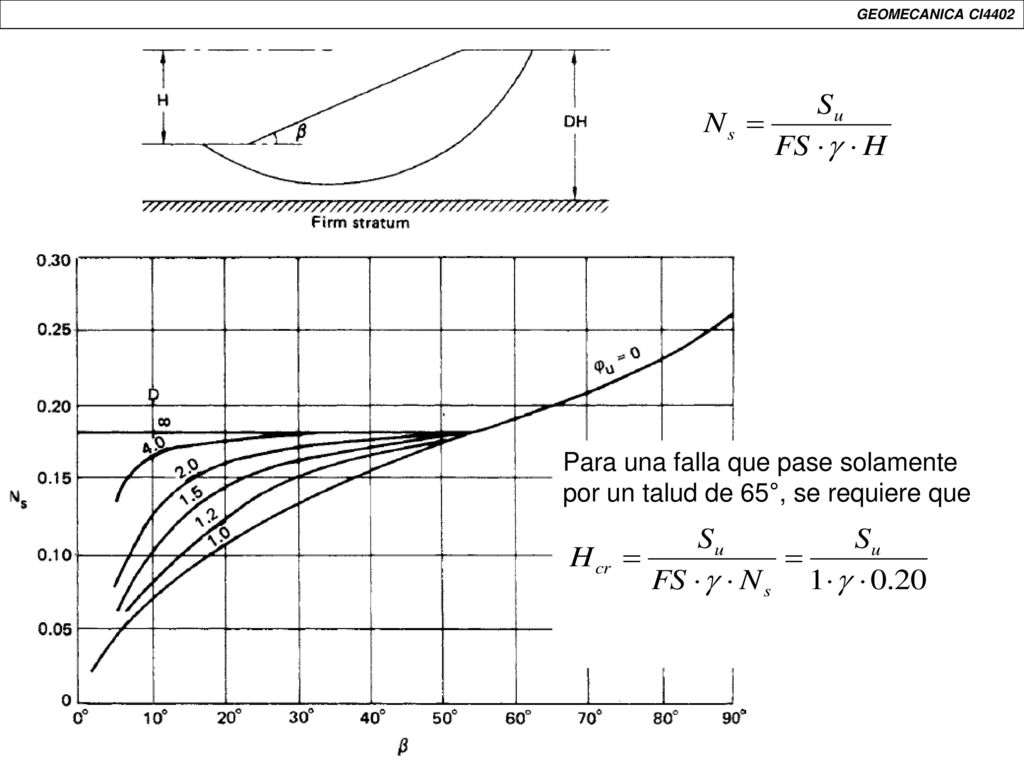

15 Para una falla que pase solamente por un talud de 65°, se requiere que
GEOMECANICA CI4402 Para una falla que pase solamente por un talud de 65°, se requiere que

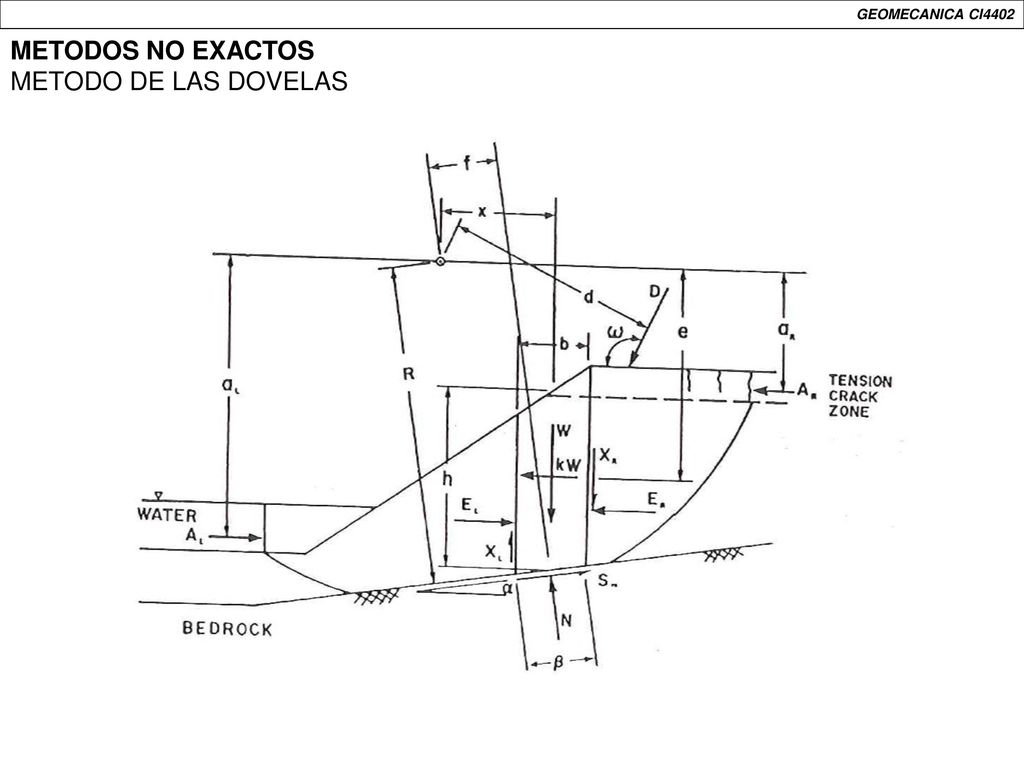

16 GEOMECANICA CI4402 METODOS NO EXACTOS METODO DE LAS DOVELAS

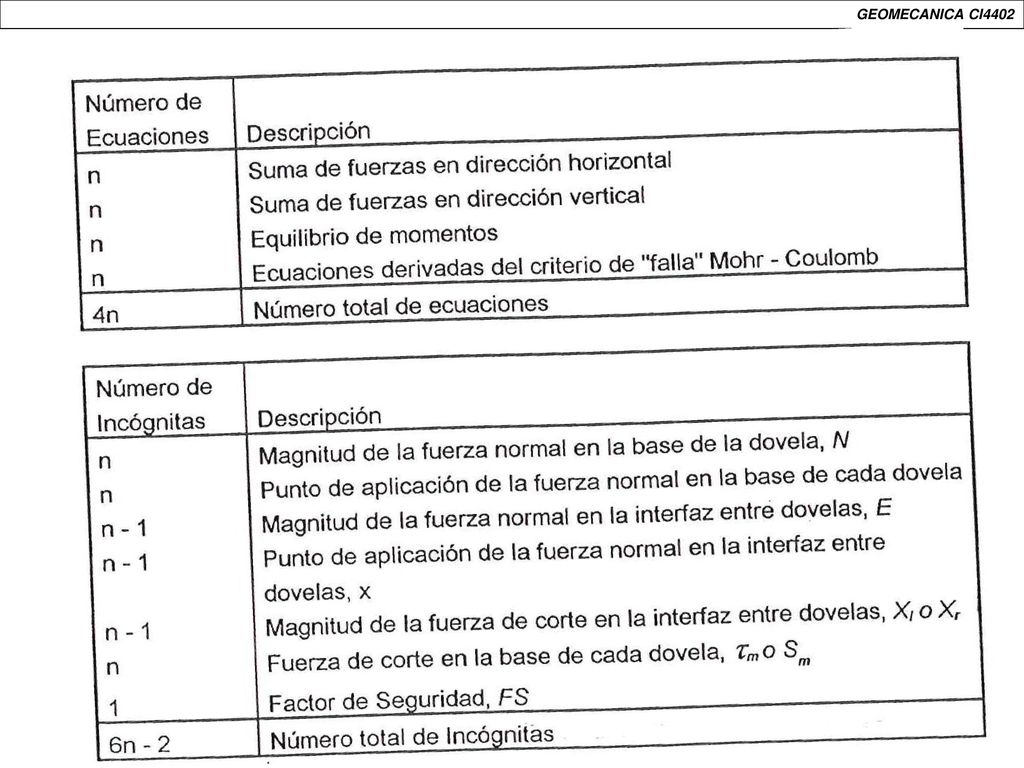

17 GEOMECANICA CI4402

18 TALUD CON FALLA CIRCULAR, METODO DE LAS DOVELAS
GEOMECANICA CI4402 TALUD CON FALLA CIRCULAR, METODO DE LAS DOVELAS Método Fellenius (o Swedish) Superficie de deslizamiento circular (40-50% Error con métodos sofisticados) La resultante de las fuerzas laterales es cero a se determina gráficamente Ecuación de momento Para un análisis de esfuerzos efectivos

19 TALUD CON FALLA CIRCULAR, METODO DE LAS DOVELAS

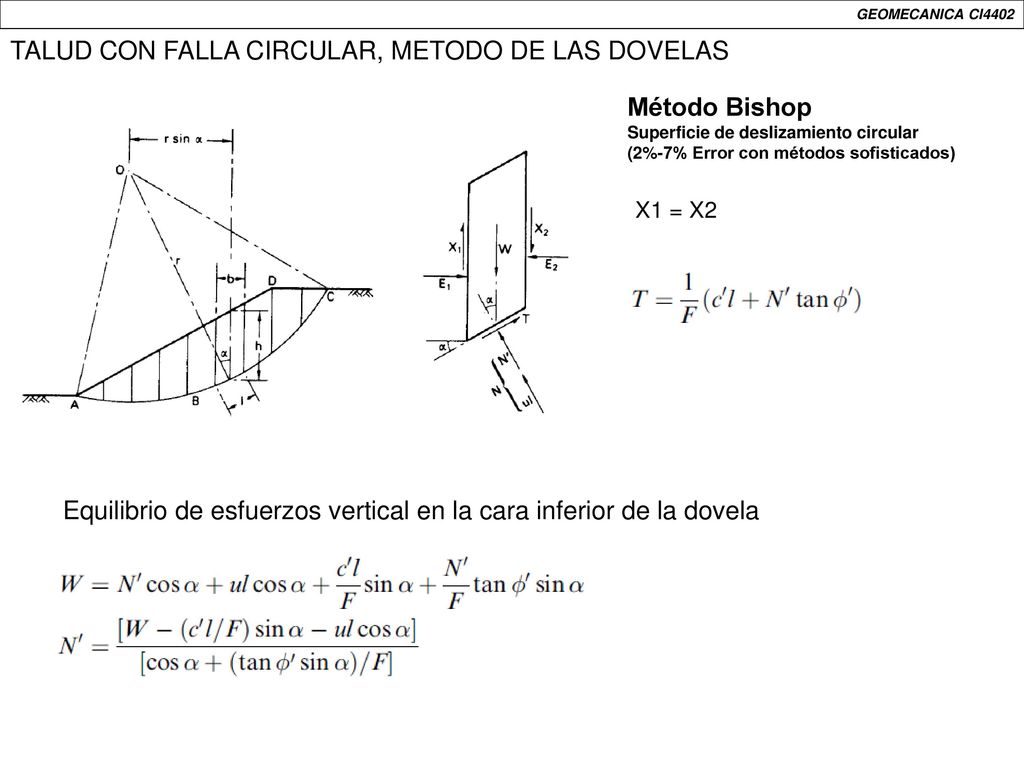

GEOMECANICA CI4402 TALUD CON FALLA CIRCULAR, METODO DE LAS DOVELAS Método Bishop Superficie de deslizamiento circular (2%-7% Error con métodos sofisticados) X1 = X2 Equilibrio de esfuerzos vertical en la cara inferior de la dovela

20 TALUD CON FALLA CIRCULAR, METODO DE LAS DOVELAS

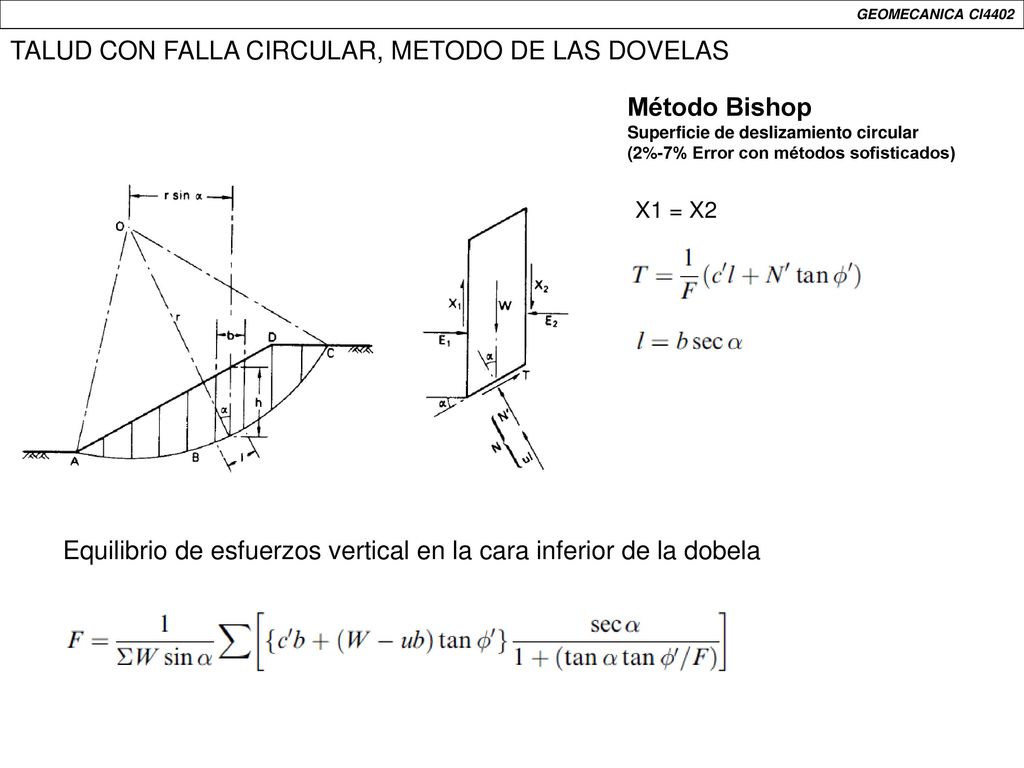

GEOMECANICA CI4402 TALUD CON FALLA CIRCULAR, METODO DE LAS DOVELAS Método Bishop Superficie de deslizamiento circular (2%-7% Error con métodos sofisticados) X1 = X2 Equilibrio de esfuerzos vertical en la cara inferior de la dobela

21 TALUD CON FALLA CIRCULAR, METODO DE LAS DOVELAS

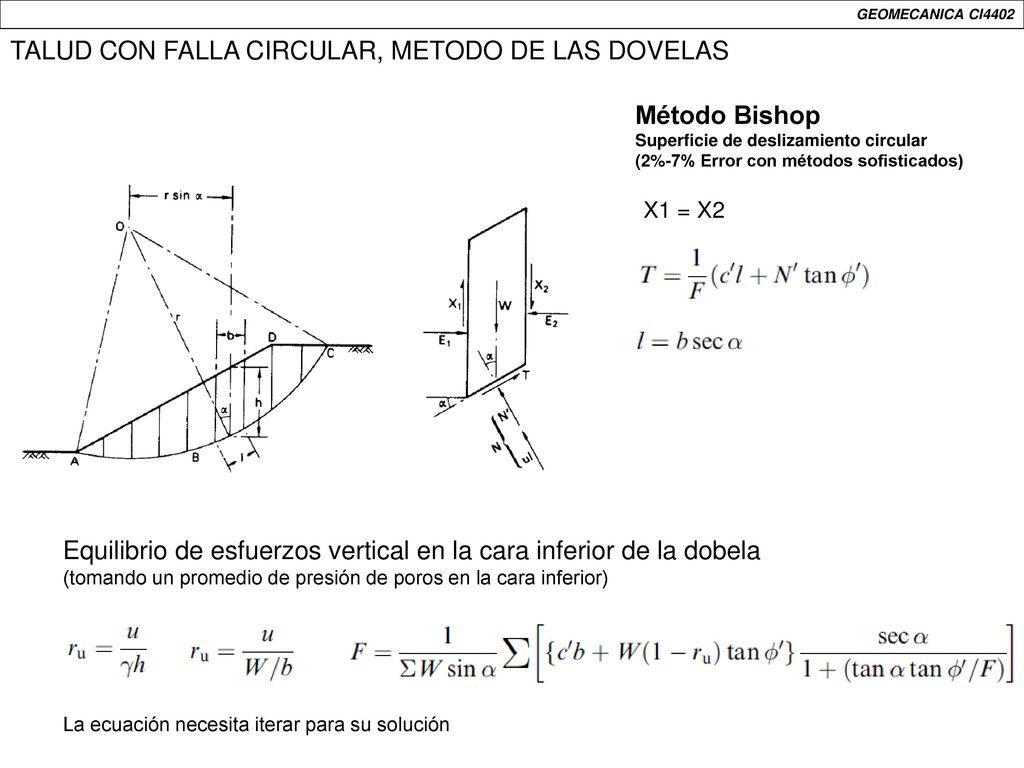

GEOMECANICA CI4402 TALUD CON FALLA CIRCULAR, METODO DE LAS DOVELAS Método Bishop Superficie de deslizamiento circular (2%-7% Error con métodos sofisticados) X1 = X2 Equilibrio de esfuerzos vertical en la cara inferior de la dobela (tomando un promedio de presión de poros en la cara inferior) La ecuación necesita iterar para su solución

22 METODOLOGIAS PRECISAS, METODO DE LAS DOVELAS

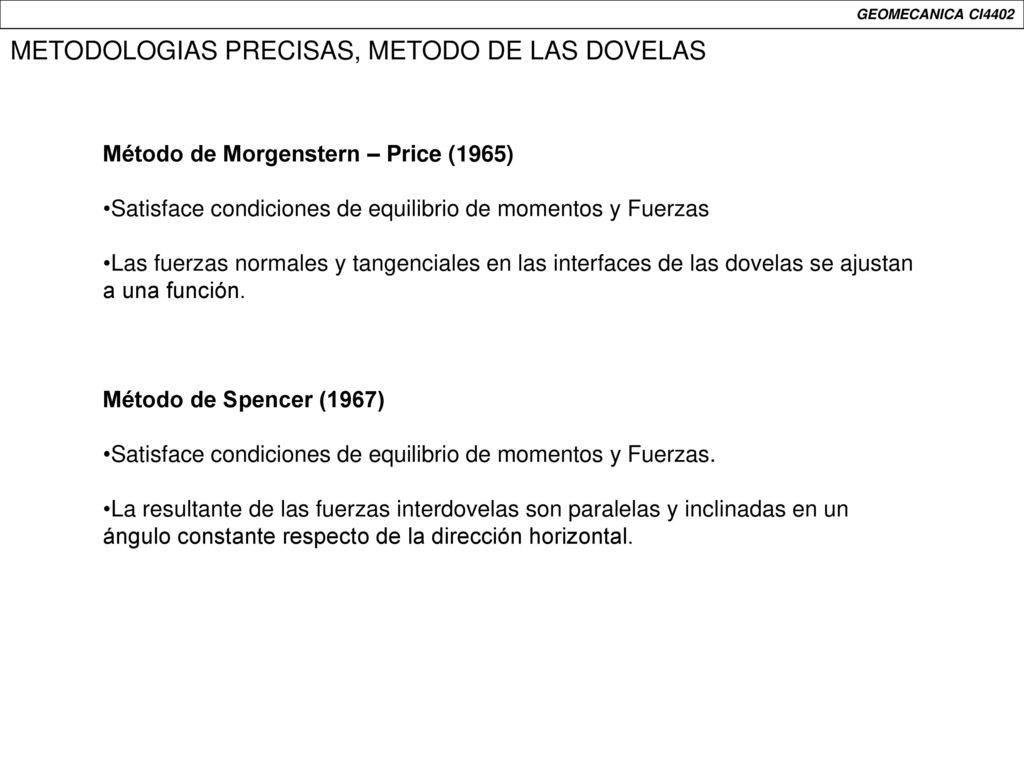

GEOMECANICA CI4402 METODOLOGIAS PRECISAS, METODO DE LAS DOVELAS Método de Morgenstern – Price (1965) Satisface condiciones de equilibrio de momentos y Fuerzas Las fuerzas normales y tangenciales en las interfaces de las dovelas se ajustan a una función. Método de Spencer (1967) Satisface condiciones de equilibrio de momentos y Fuerzas. La resultante de las fuerzas interdovelas son paralelas y inclinadas en un ángulo constante respecto de la dirección horizontal.

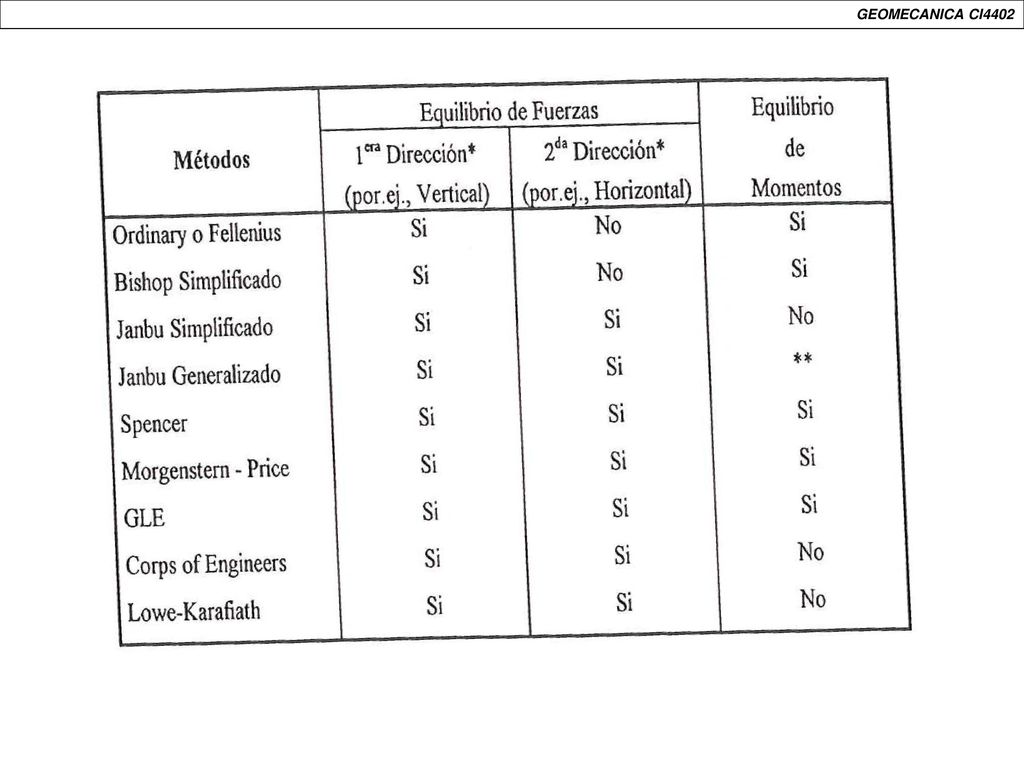

23 GEOMECANICA CI4402

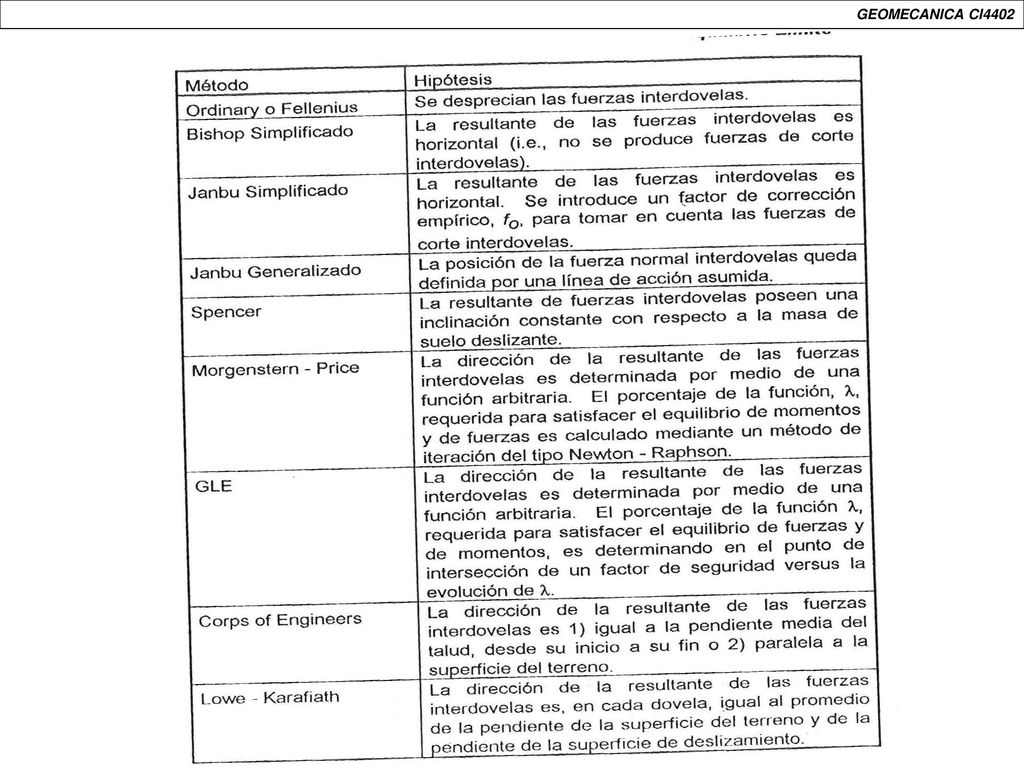

24 GEOMECANICA CI4402
