1 Descripción del lenguaje
Lenguaje flex Descripción del lenguaje Dr. Julio J. Águila G. miércoles 19 de agosto de 2014

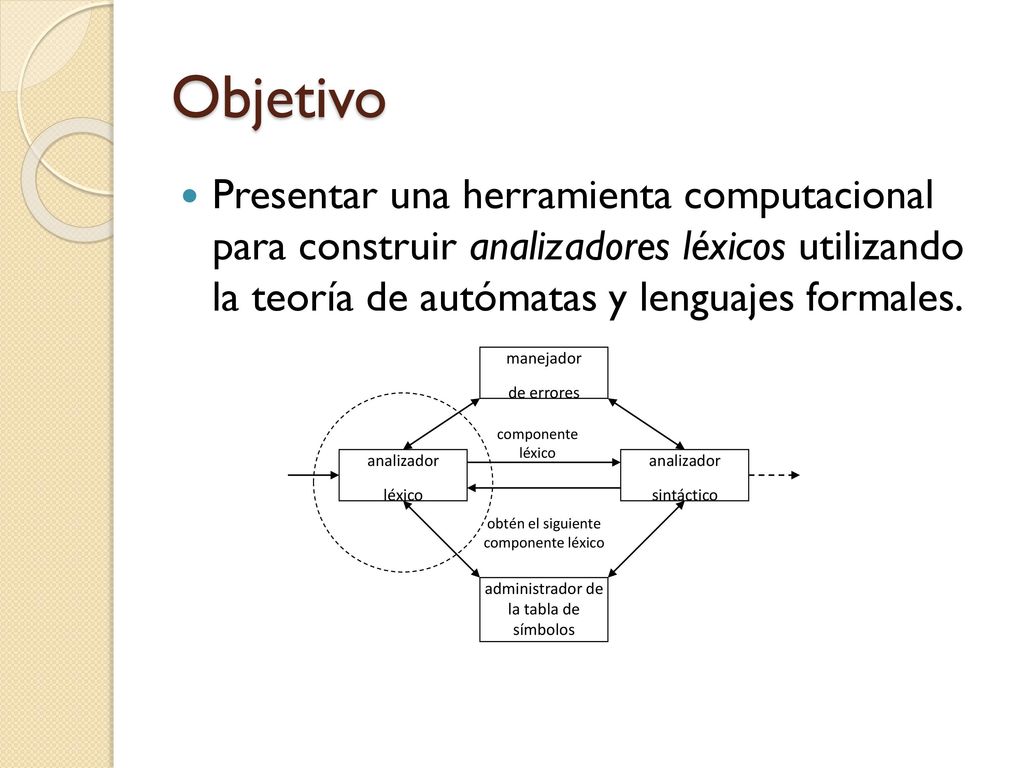

2 Objetivo Presentar una herramienta computacional para construir analizadores léxicos utilizando la teoría de autómatas y lenguajes formales. administrador de la tabla de símbolos manejador de errores analizador sintáctico léxico obtén el siguiente componente léxico componente léxico

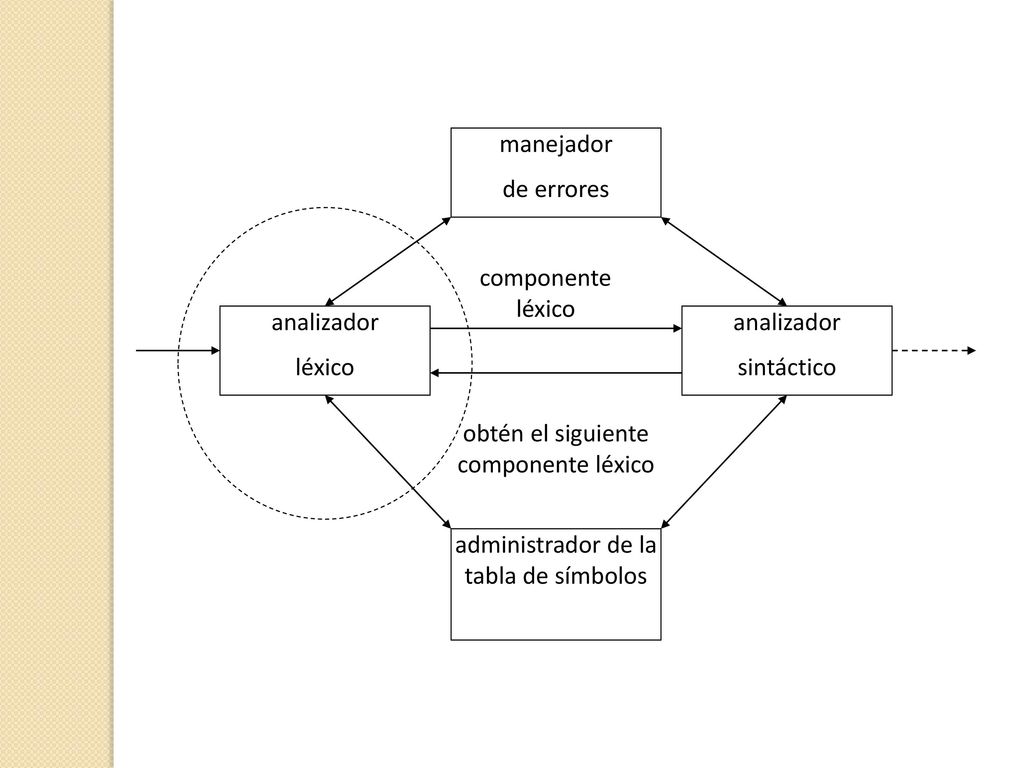

3 administrador de la tabla de símbolos manejador de errores
analizador sintáctico léxico obtén el siguiente componente léxico componente léxico

4 Funcionamiento Sea un archivo de especificaciones flex llamado file.flex. lex.yy.c a.out compilador de flex de C Programa fuente en flex file.flex Archivo de entrada Secuencia de Componentes Léxicos

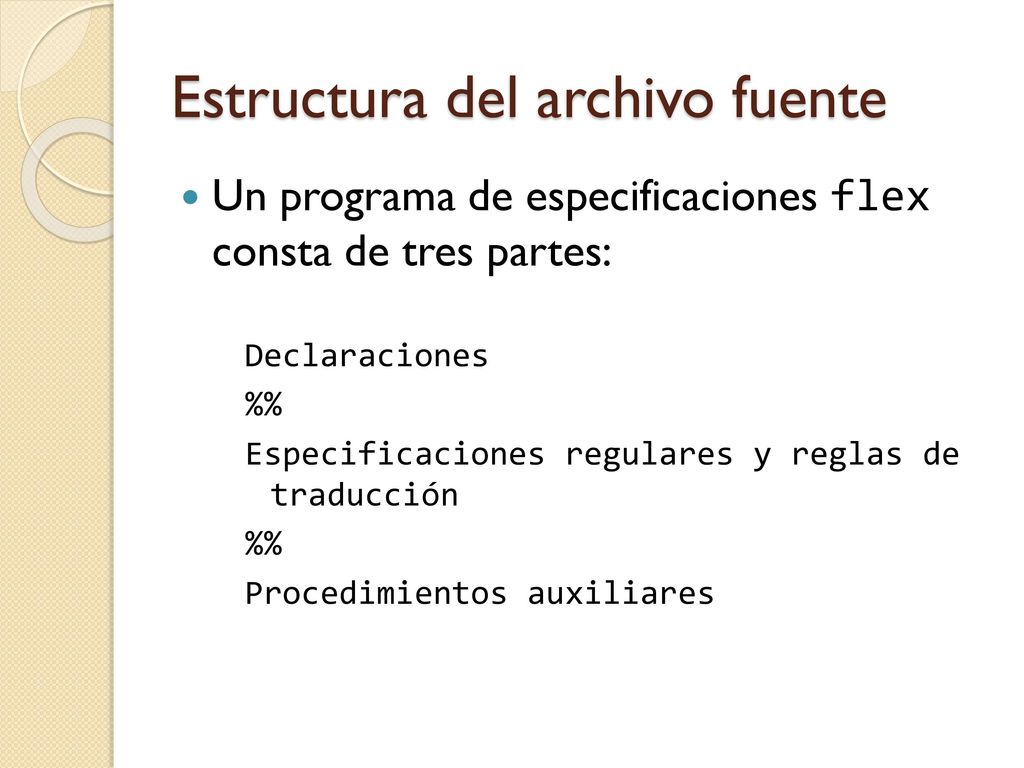

5 Estructura del archivo fuente
Un programa de especificaciones flex consta de tres partes: Declaraciones %% Especificaciones regulares y reglas de traducción Procedimientos auxiliares

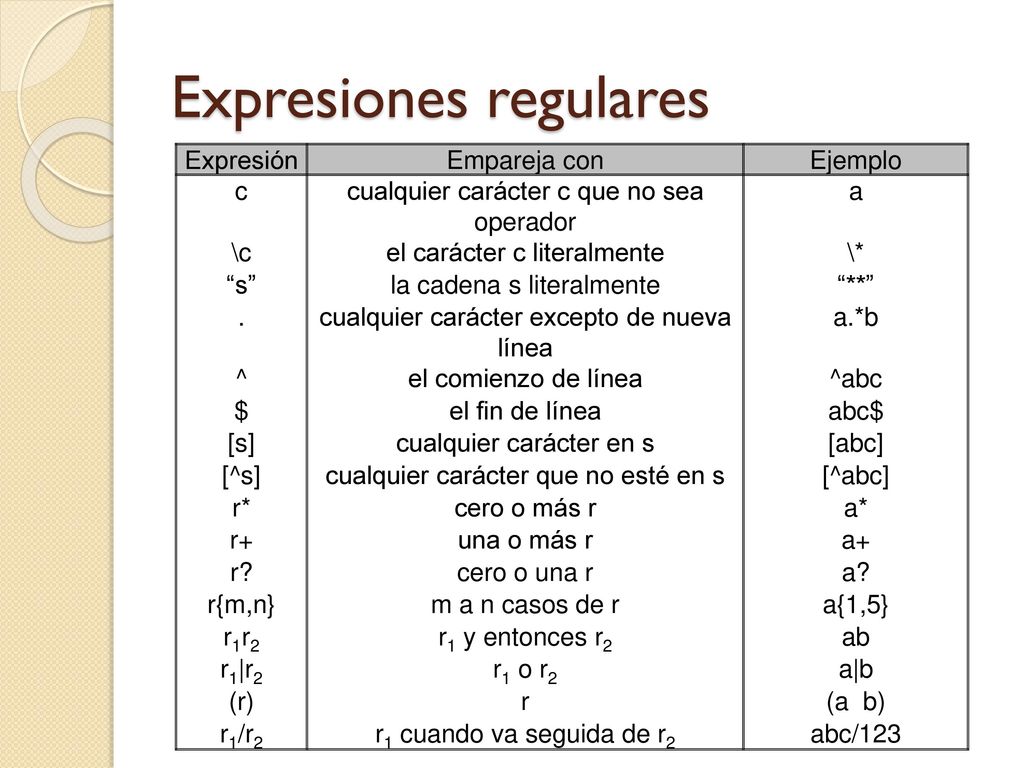

6 Expresiones regulares
Expresión Empareja con Ejemplo c cualquier carácter c que no sea operador a \c el carácter c literalmente \* “s” la cadena s literalmente “**” . cualquier carácter excepto de nueva línea a.*b ^ el comienzo de línea ^abc $ el fin de línea abc$ [s] cualquier carácter en s [abc] [^s] cualquier carácter que no esté en s [^abc] r* cero o más r a* r+ una o más r a+ r? cero o una r a? r{m,n} m a n casos de r a{1,5} r1r2 r1 y entonces r2 ab r1|r2 r1 o r2 a|b (r) r (a b) r1/r2 r1 cuando va seguida de r2 abc/123

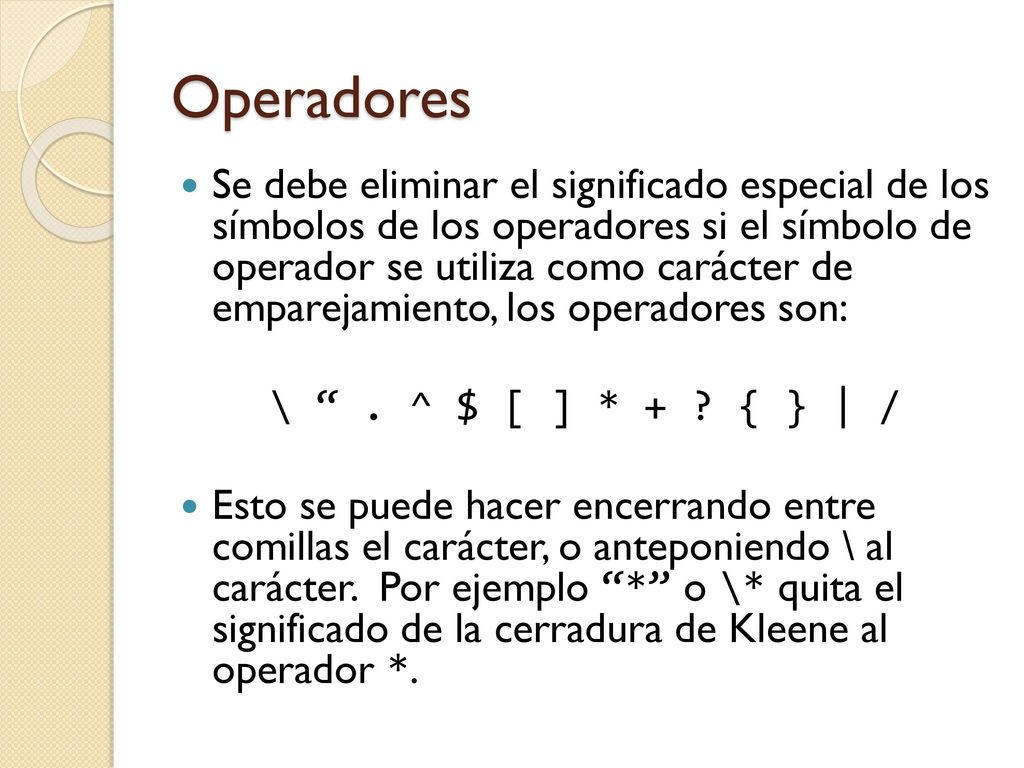

7 Operadores Se debe eliminar el significado especial de los símbolos de los operadores si el símbolo de operador se utiliza como carácter de emparejamiento, los operadores son: \ “ . ^ $ [ ] * + ? { } | / Esto se puede hacer encerrando entre comillas el carácter, o anteponiendo \ al carácter. Por ejemplo “*” o \* quita el significado de la cerradura de Kleene al operador *.

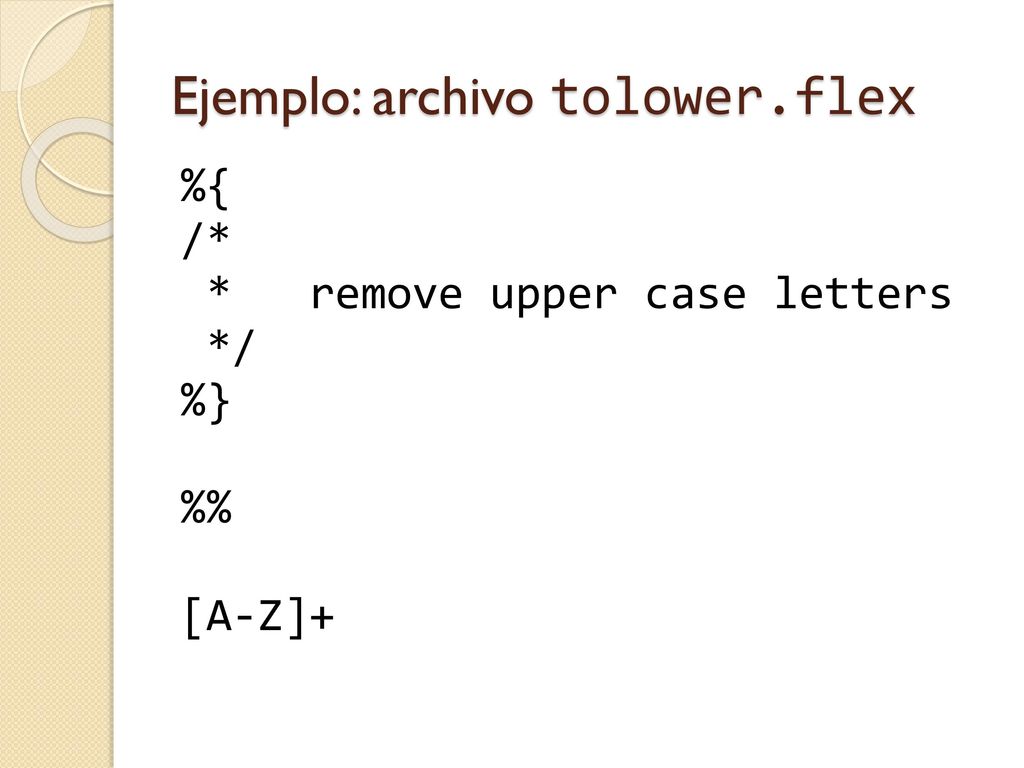

8 Ejemplo: archivo tolower.flex
%{ /* * remove upper case letters */ %} %% [A-Z]+

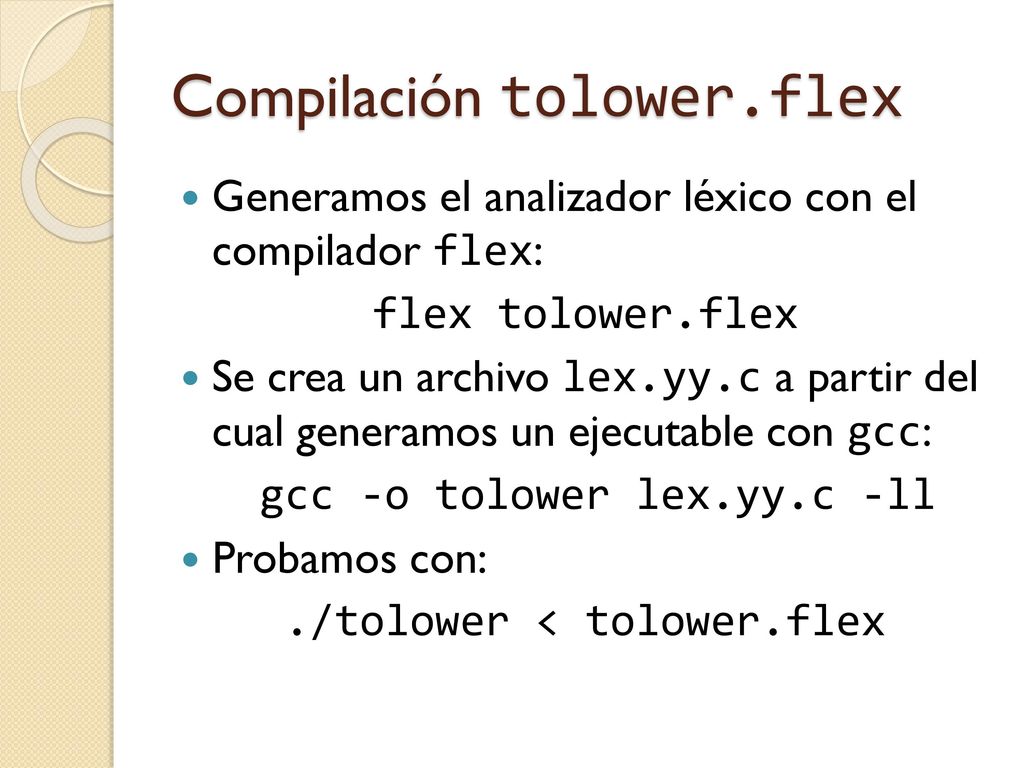

9 Compilación tolower.flex
Generamos el analizador léxico con el compilador flex: flex tolower.flex Se crea un archivo lex.yy.c a partir del cual generamos un ejecutable con gcc: gcc -o tolower lex.yy.c -ll Probamos con: ./tolower < tolower.flex

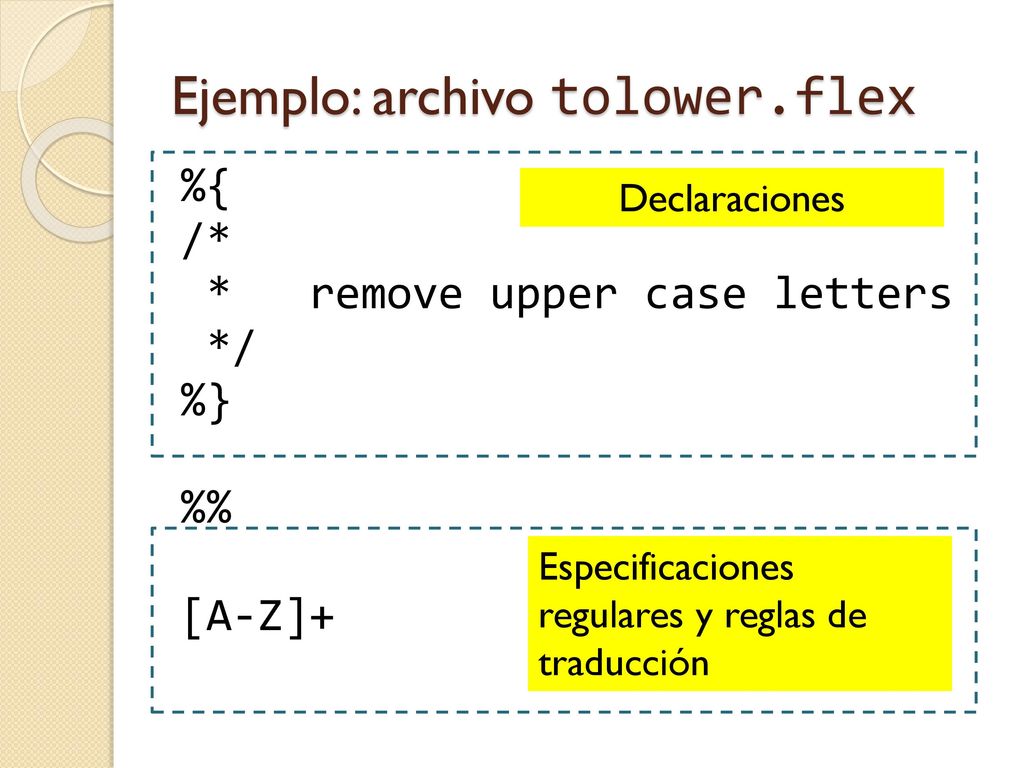

10 Ejemplo: archivo tolower.flex
%{ /* * remove upper case letters */ %} %% [A-Z]+ Declaraciones Especificaciones regulares y reglas de traducción

11 Expresiones regulares
Expresión Empareja con Ejemplo c cualquier carácter c que no sea operador a \c el carácter c literalmente \* “s” la cadena s literalmente “**” . cualquier carácter excepto de nueva línea a.*b ^ el comienzo de línea ^abc $ el fin de línea abc$ [s] cualquier carácter en s [abc] [^s] cualquier carácter que no esté en s [^abc] r* cero o más r a* r+ una o más r a+ r? cero o una r a? r{m,n} m a n casos de r a{1,5} r1r2 r1 y entonces r2 ab r1|r2 r1 o r2 a|b (r) r (a b) r1/r2 r1 cuando va seguida de r2 abc/123

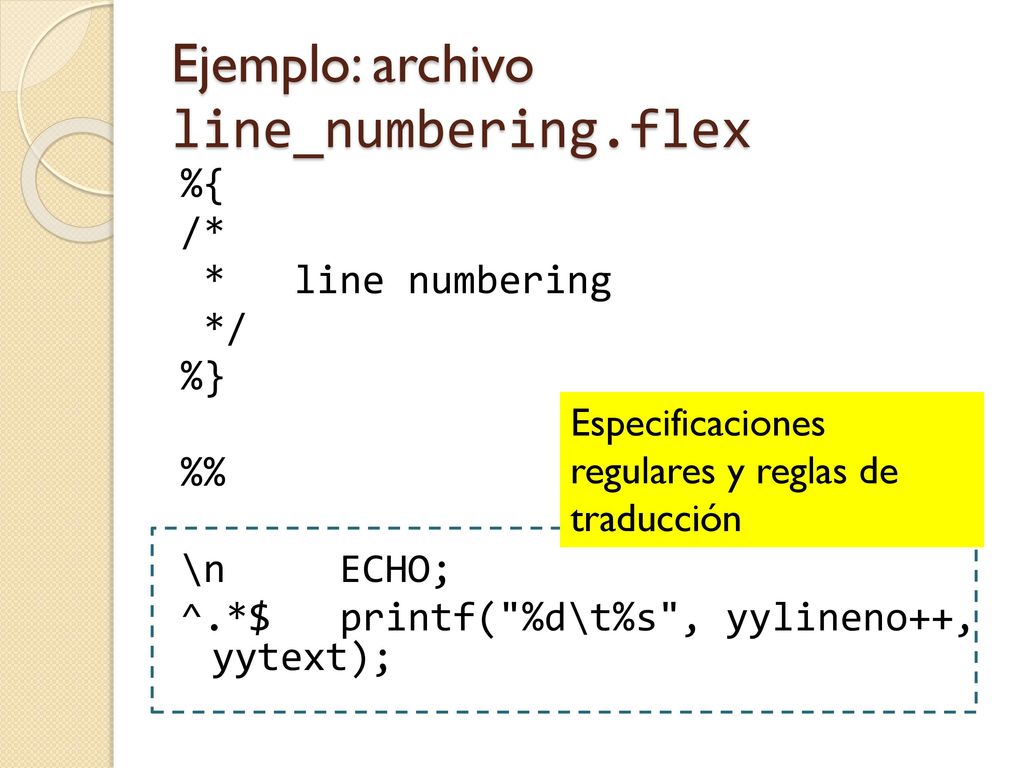

12 Ejemplo: archivo line_numbering.flex
%{ /* * line numbering */ %} %% \n ECHO; ^.*$ printf("%d\t%s", yylineno++, yytext); Especificaciones regulares y reglas de traducción

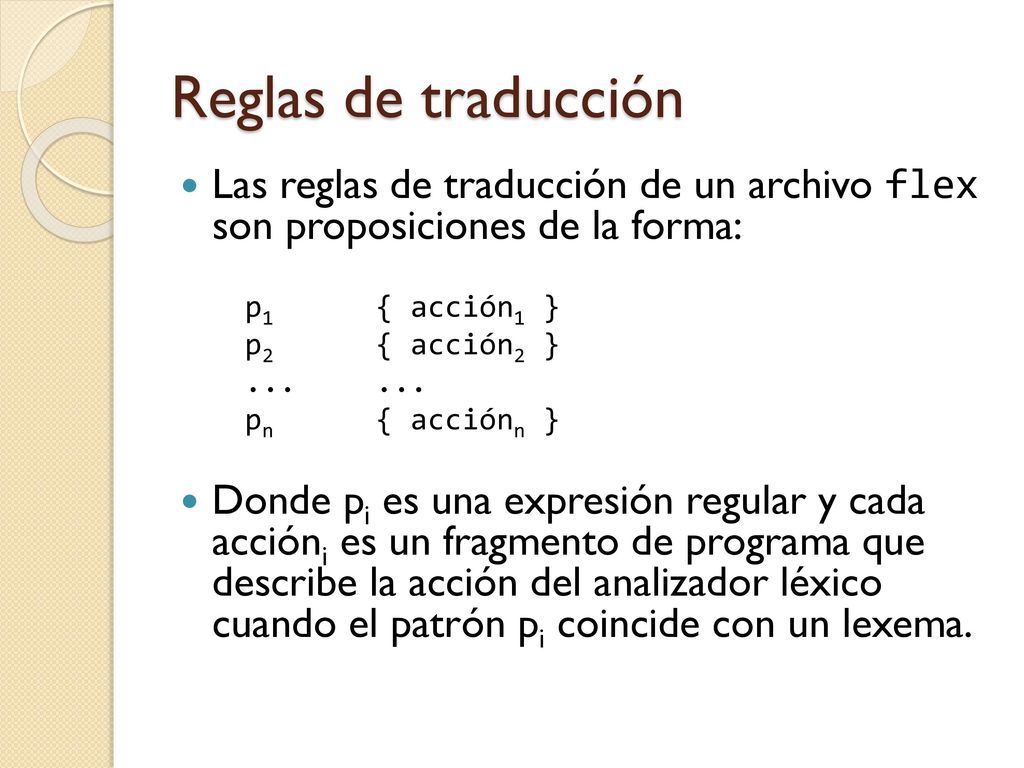

13 Reglas de traducción Las reglas de traducción de un archivo flex son proposiciones de la forma: p1 { acción1 } p2 { acción2 } pn { acciónn } Donde pi es una expresión regular y cada accióni es un fragmento de programa que describe la acción del analizador léxico cuando el patrón pi coincide con un lexema.

14 Compilación line_numbering.flex
Generamos el analizador léxico con el compilador flex: flex line_numbering.flex Se crea un archivo lex.yy.c a partir del cual generamos un ejecutable con gcc: gcc –o line_numbering lex.yy.c -ll Probamos con: ./line_numbering < tolower.flex

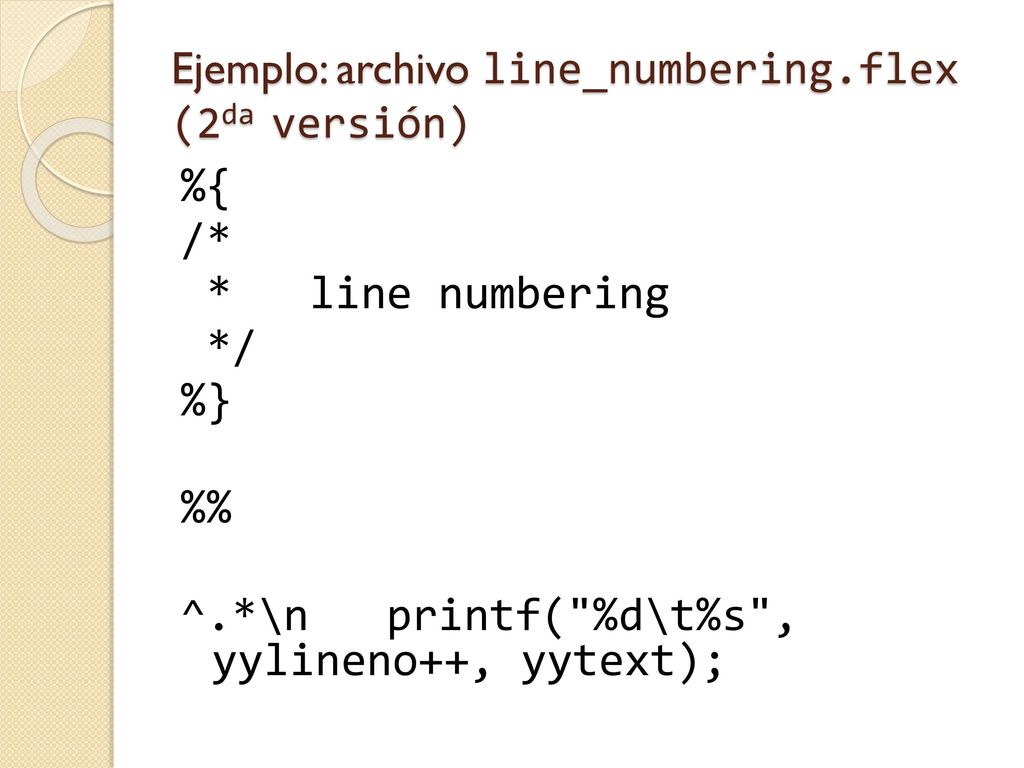

15 Ejemplo: archivo line_numbering.flex (2da versión)
%{ /* * line numbering */ %} %% ^.*\n printf("%d\t%s", yylineno++, yytext);

16 Expresiones regulares
Expresión Empareja con Ejemplo c cualquier carácter c que no sea operador a \c el carácter c literalmente \* “s” la cadena s literalmente “**” . cualquier carácter excepto de nueva línea a.*b ^ el comienzo de línea ^abc $ el fin de línea abc$ [s] cualquier carácter en s [abc] [^s] cualquier carácter que no esté en s [^abc] r* cero o más r a* r+ una o más r a+ r? cero o una r a? r{m,n} m a n casos de r a{1,5} r1r2 r1 y entonces r2 ab r1|r2 r1 o r2 a|b (r) r (a b) r1/r2 r1 cuando va seguida de r2 abc/123

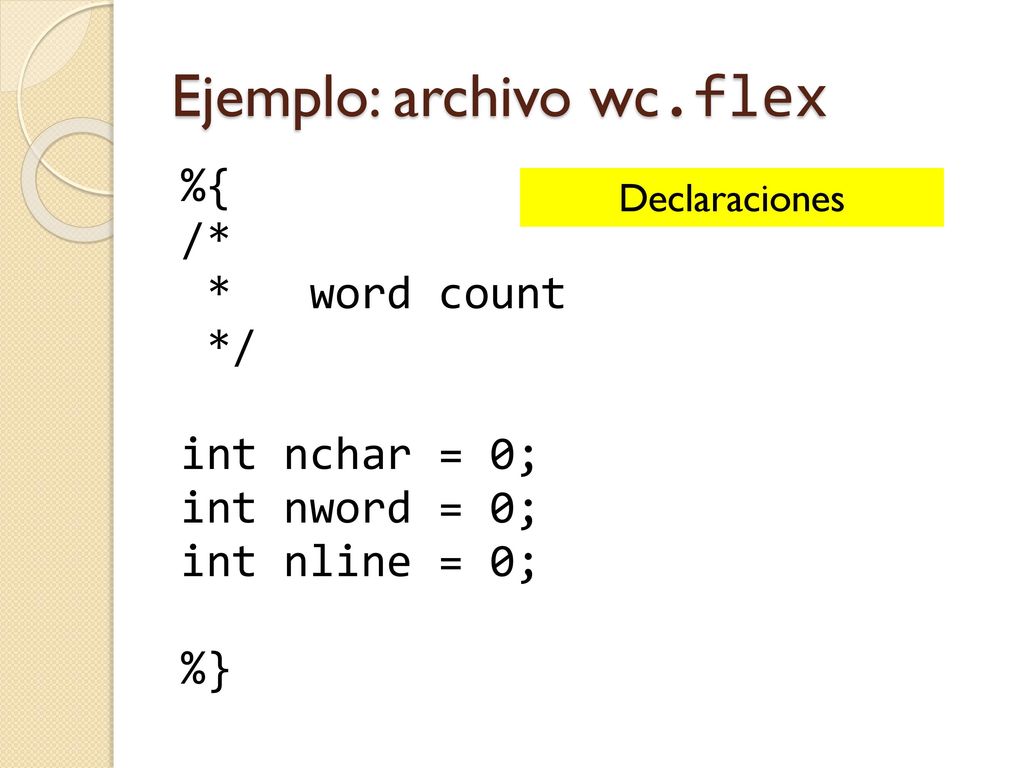

17 Ejemplo: archivo wc.flex
%{ /* * word count */ int nchar = 0; int nword = 0; int nline = 0; %} Declaraciones

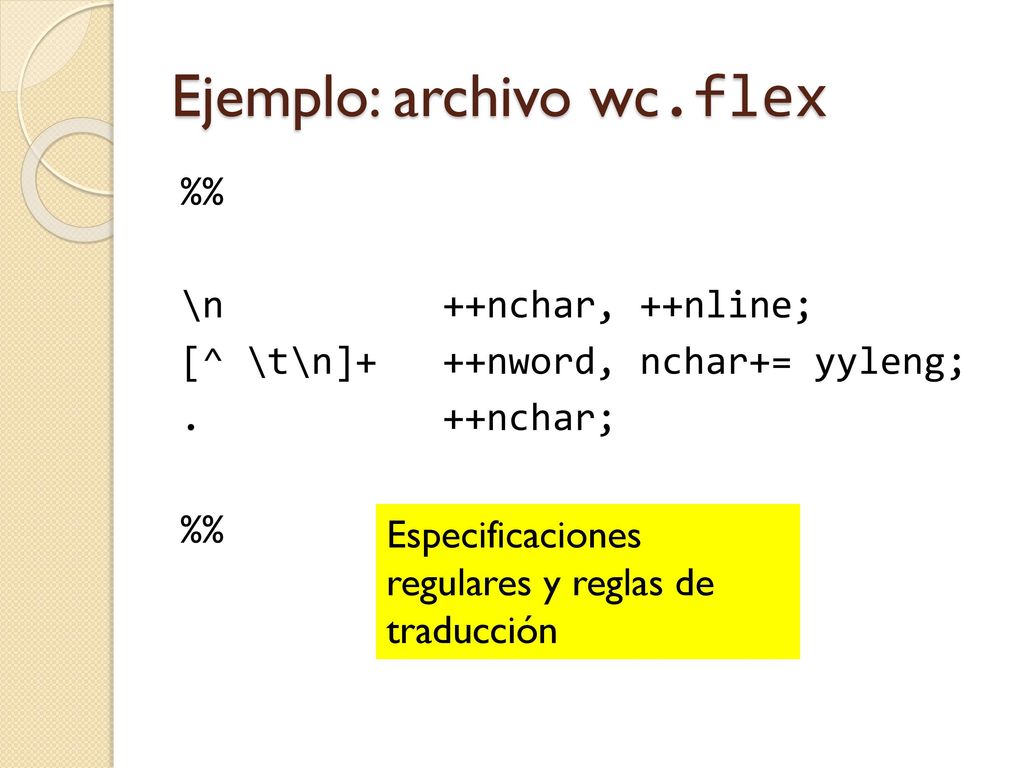

18 Ejemplo: archivo wc.flex
%% \n ++nchar, ++nline; [^ \t\n]+ ++nword, nchar+= yyleng; . ++nchar; Especificaciones regulares y reglas de traducción

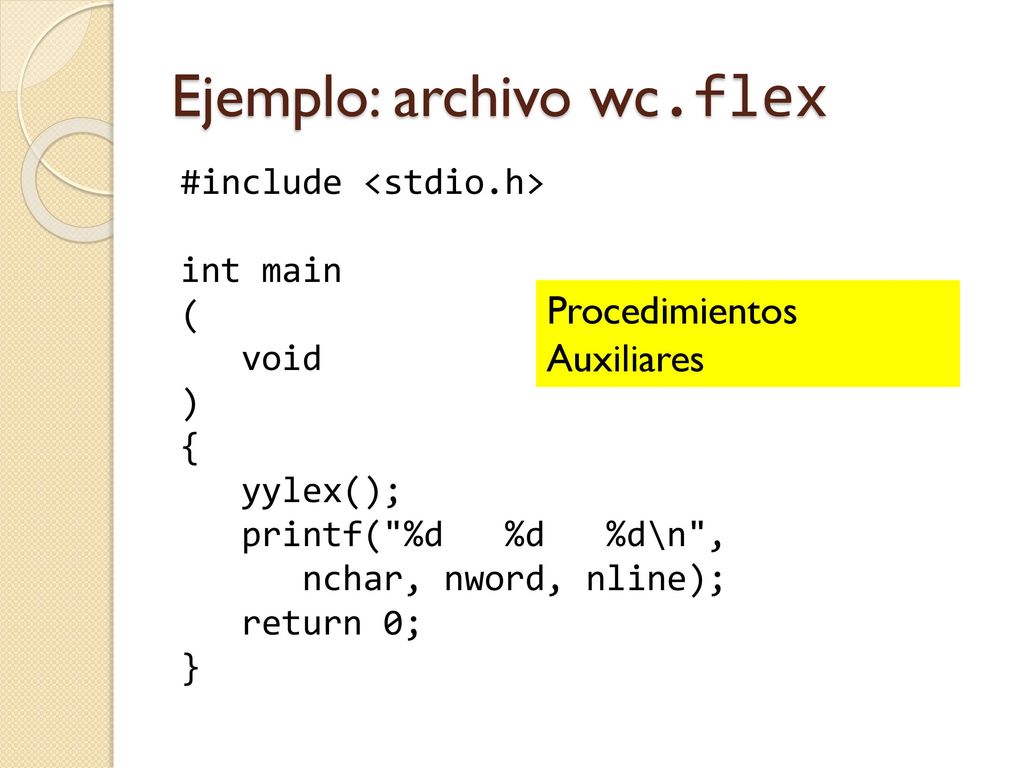

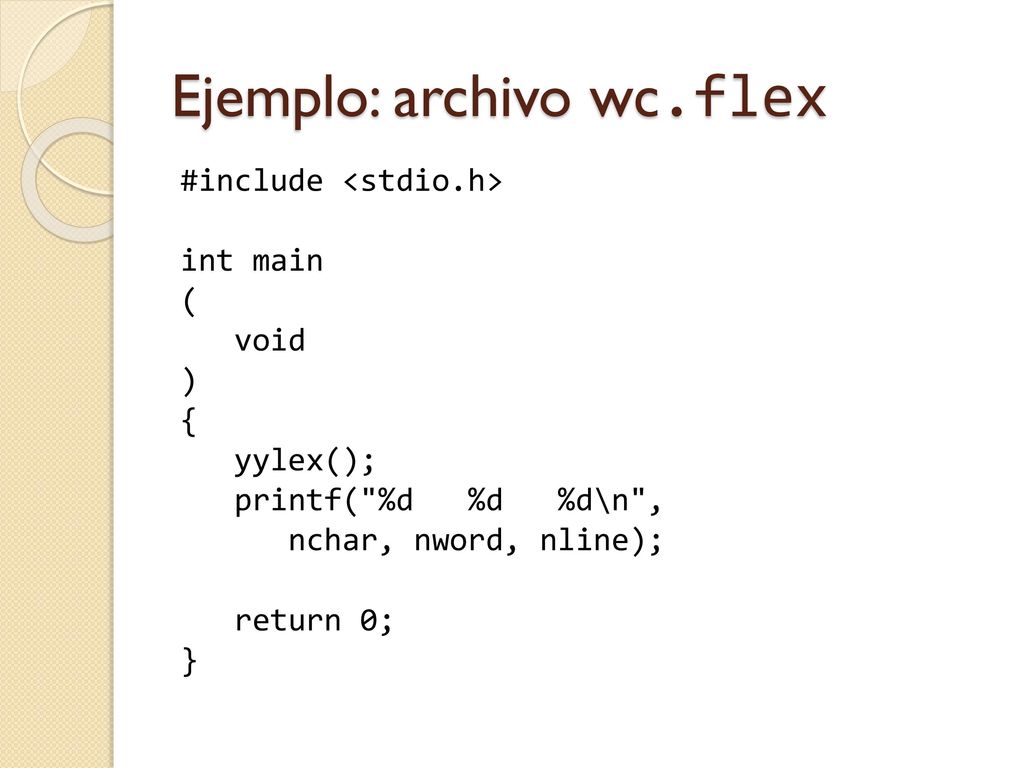

19 Ejemplo: archivo wc.flex
#include <stdio.h> int main ( void ) { yylex(); printf("%d %d %d\n", nchar, nword, nline); return 0; } Procedimientos Auxiliares

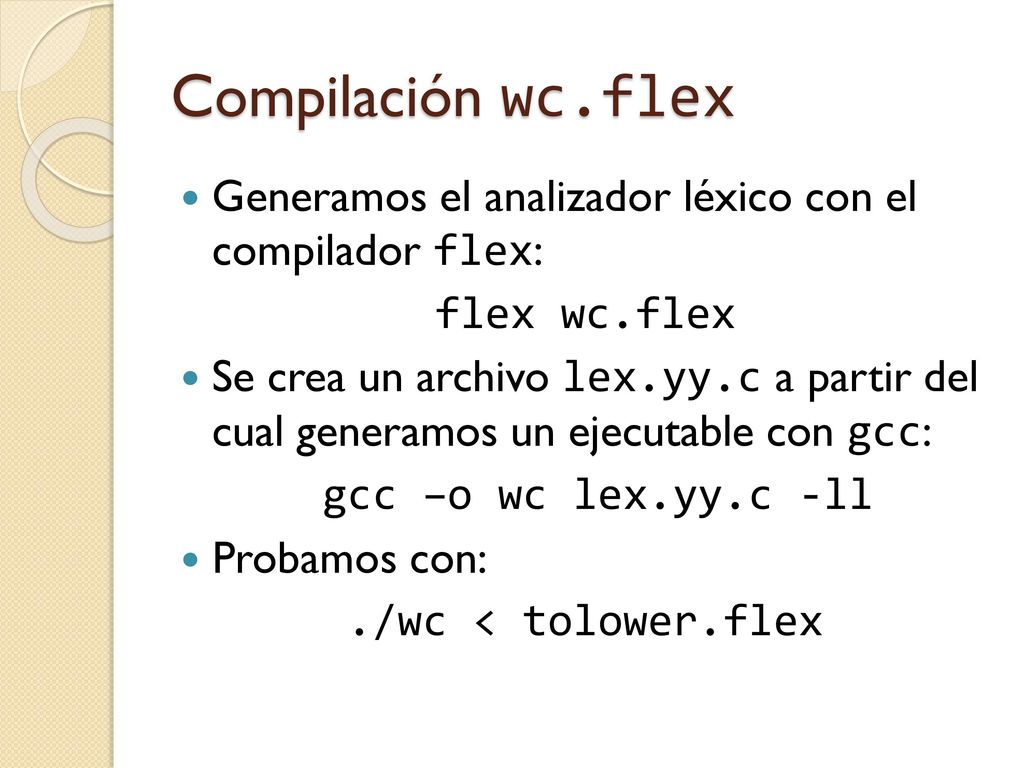

20 Compilación wc.flex Generamos el analizador léxico con el compilador flex: flex wc.flex Se crea un archivo lex.yy.c a partir del cual generamos un ejecutable con gcc: gcc –o wc lex.yy.c -ll Probamos con: ./wc < tolower.flex

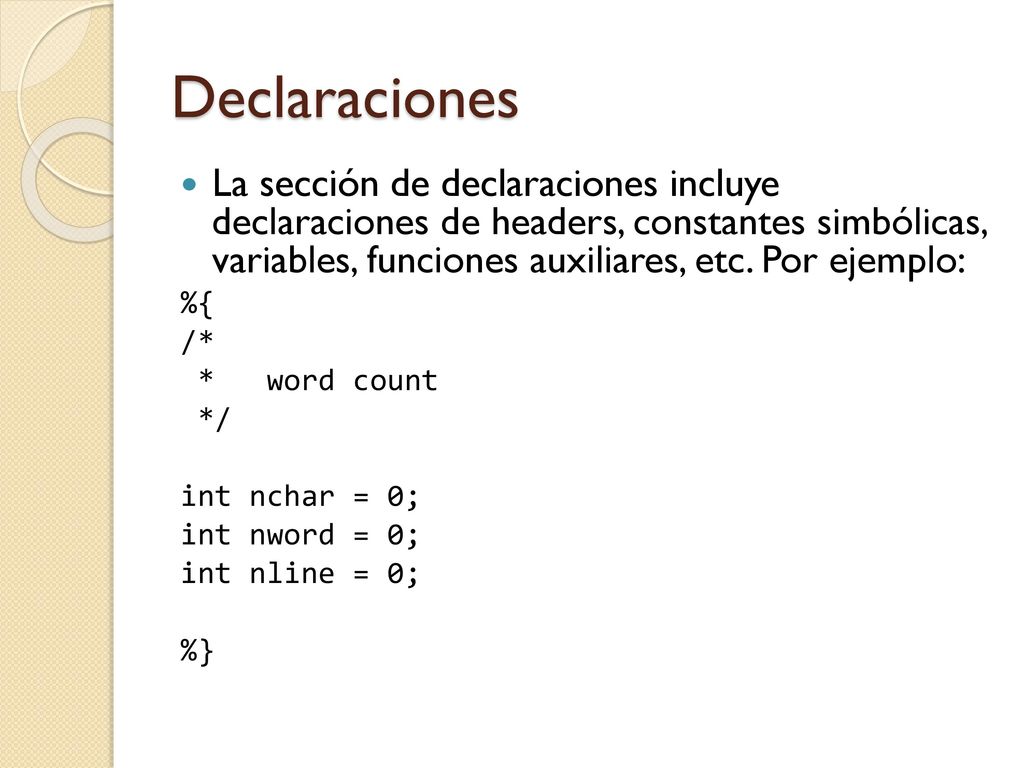

21 Declaraciones La sección de declaraciones incluye declaraciones de headers, constantes simbólicas, variables, funciones auxiliares, etc. Por ejemplo: %{ /* * word count */ int nchar = 0; int nword = 0; int nline = 0; %}

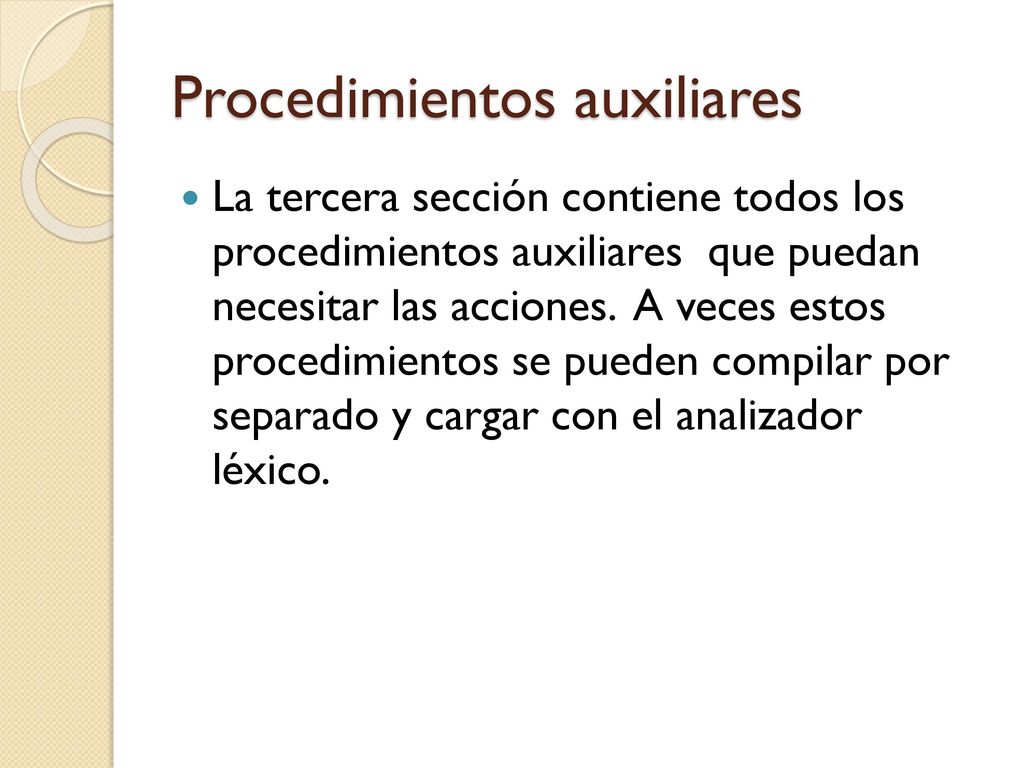

22 Procedimientos auxiliares
La tercera sección contiene todos los procedimientos auxiliares que puedan necesitar las acciones. A veces estos procedimientos se pueden compilar por separado y cargar con el analizador léxico.

23 Ejemplo: archivo wc.flex
#include <stdio.h> int main ( void ) { yylex(); printf("%d %d %d\n", nchar, nword, nline); return 0; }

24 Archivo lex.yy.c Es el archivo que contiene al analizador léxico llamado yylex. Dentro de él también están declaradas las variables yyin e yytext: 166 extern FILE *yyin, *yyout; 353 extern char *yytext; 637 extern int yylex (void); Obs.: Los valores de línea sólo son referenciales.

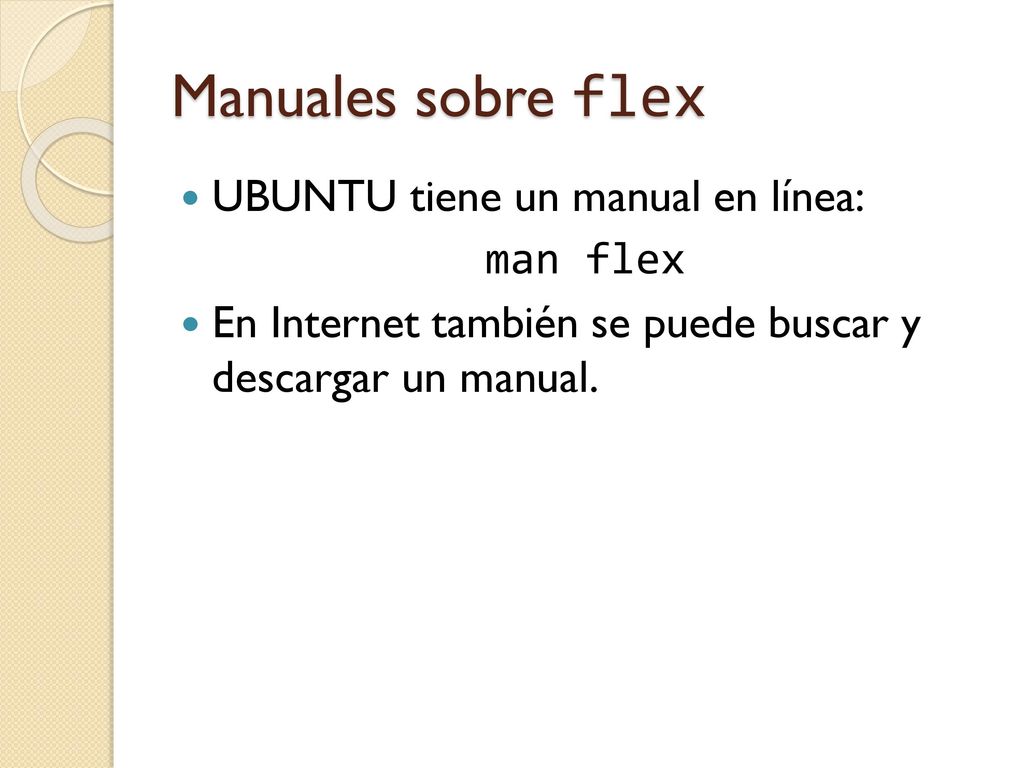

25 Manuales sobre flex UBUNTU tiene un manual en línea: man flex
En Internet también se puede buscar y descargar un manual.

26 Gracias por su atención.
