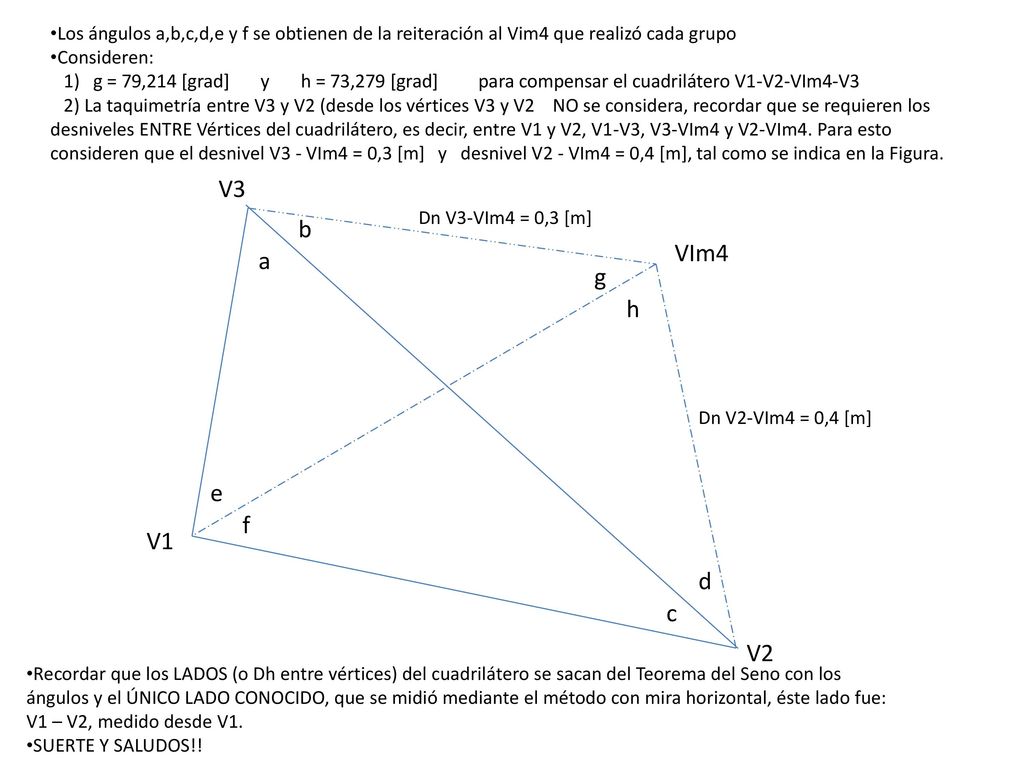

Los ángulos a,b,c,d,e y f se obtienen de la reiteración al Vim4 que realizó cada grupo
Consideren: 1) g = 79,214 [grad] y h = 73,279 [grad] para compensar el cuadrilátero V1-V2-VIm4-V3 2) La taquimetría entre V3 y V2 (desde los vértices V3 y V2 NO se considera, recordar que se requieren los desniveles ENTRE Vértices del cuadrilátero, es decir, entre V1 y V2, V1-V3, V3-VIm4 y V2-VIm4. Para esto consideren que el desnivel V3 - VIm4 = 0,3 [m] y desnivel V2 - VIm4 = 0,4 [m], tal como se indica en la Figura. V3 Dn V3-VIm4 = 0,3 [m] b VIm4 a g h Dn V2-VIm4 = 0,4 [m] e f V1 d c V2 Recordar que los LADOS (o Dh entre vértices) del cuadrilátero se sacan del Teorema del Seno con los ángulos y el ÚNICO LADO CONOCIDO, que se midió mediante el método con mira horizontal, éste lado fue: V1 – V2, medido desde V1. SUERTE Y SALUDOS!!
