Aplicación de enzimas y microorganismos biocombustibles renovables

Presentación del tema: "Aplicación de enzimas y microorganismos biocombustibles renovables"— Transcripción de la presentación:

1 Aplicación de enzimas y microorganismos biocombustibles renovables
Curso Posgrado Ciencias y Tecnologías Químicas Procesos de Química Sostenible utilizando enzimas como catalizadores Aplicación de enzimas y microorganismos para la producción de biocombustibles renovables

2 Curso Posgrado 2012 Los efectos del calentamiento global y la creciente escasez y precios del petróleo, serán la prioridad de las políticas energéticas

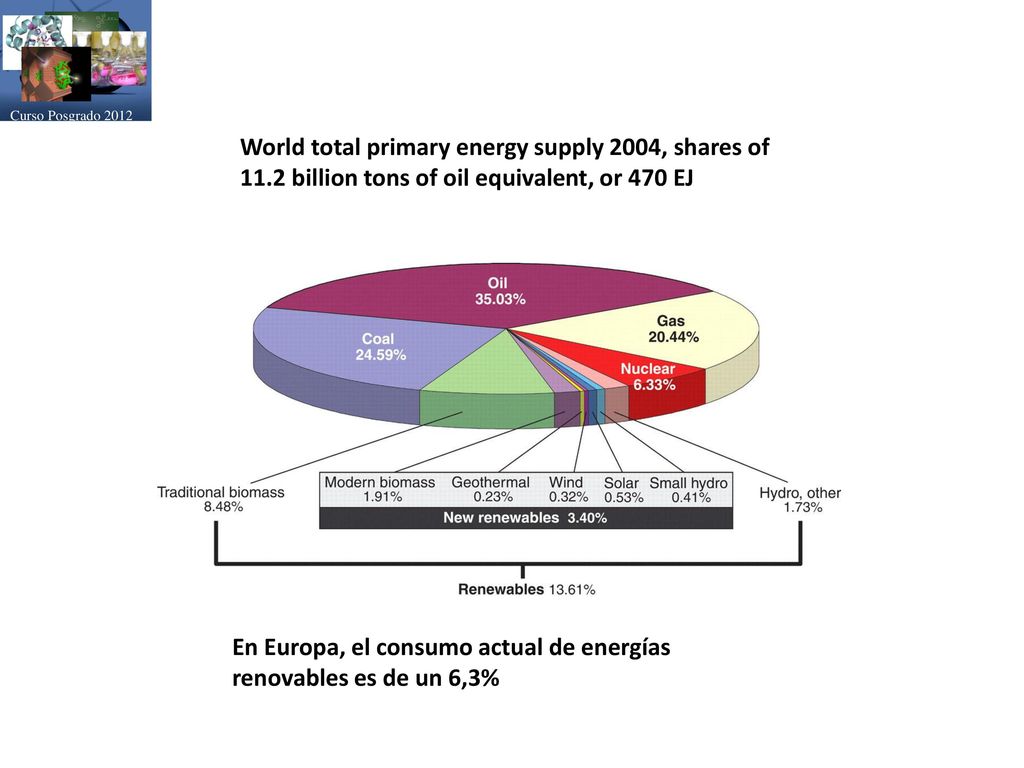

3 World total primary energy supply 2004, shares of
Curso Posgrado 2012 World total primary energy supply 2004, shares of 11.2 billion tons of oil equivalent, or 470 EJ En Europa, el consumo actual de energías renovables es de un 6,3%

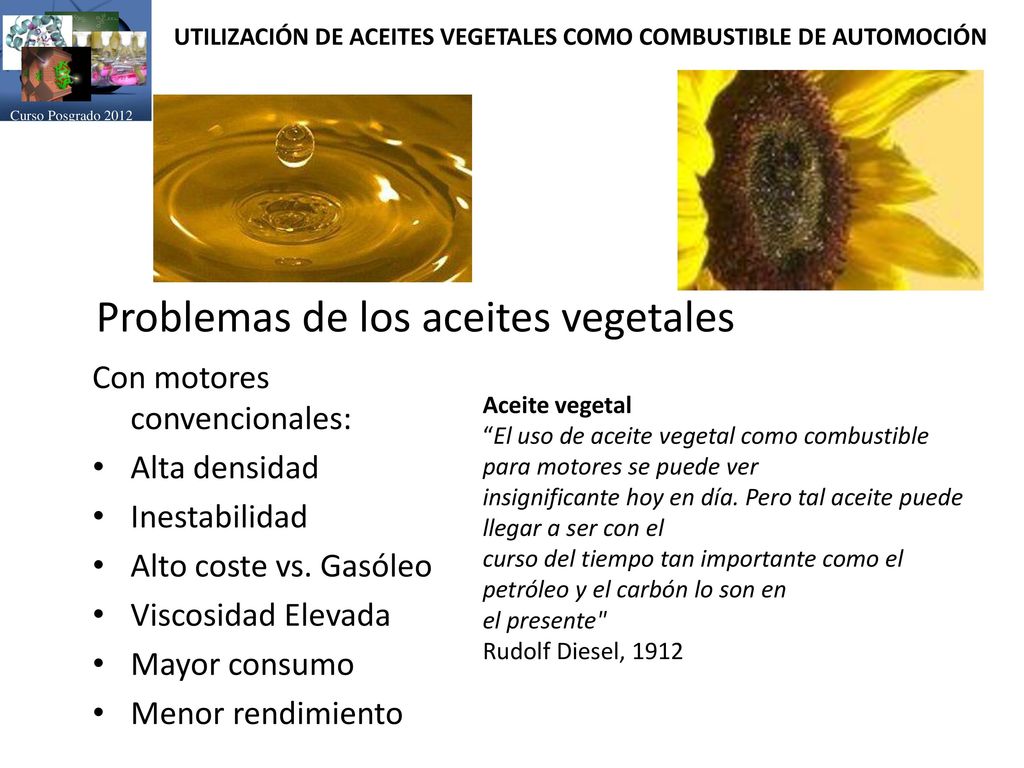

4 Problemas de los aceites vegetales
Curso Posgrado 2012 UTILIZACIÓN DE ACEITES VEGETALES COMO COMBUSTIBLE DE AUTOMOCIÓN Problemas de los aceites vegetales Con motores convencionales: Alta densidad Inestabilidad Alto coste vs. Gasóleo Viscosidad Elevada Mayor consumo Menor rendimiento Aceite vegetal “El uso de aceite vegetal como combustible para motores se puede ver insignificante hoy en día. Pero tal aceite puede llegar a ser con el curso del tiempo tan importante como el petróleo y el carbón lo son en el presente" Rudolf Diesel, 1912

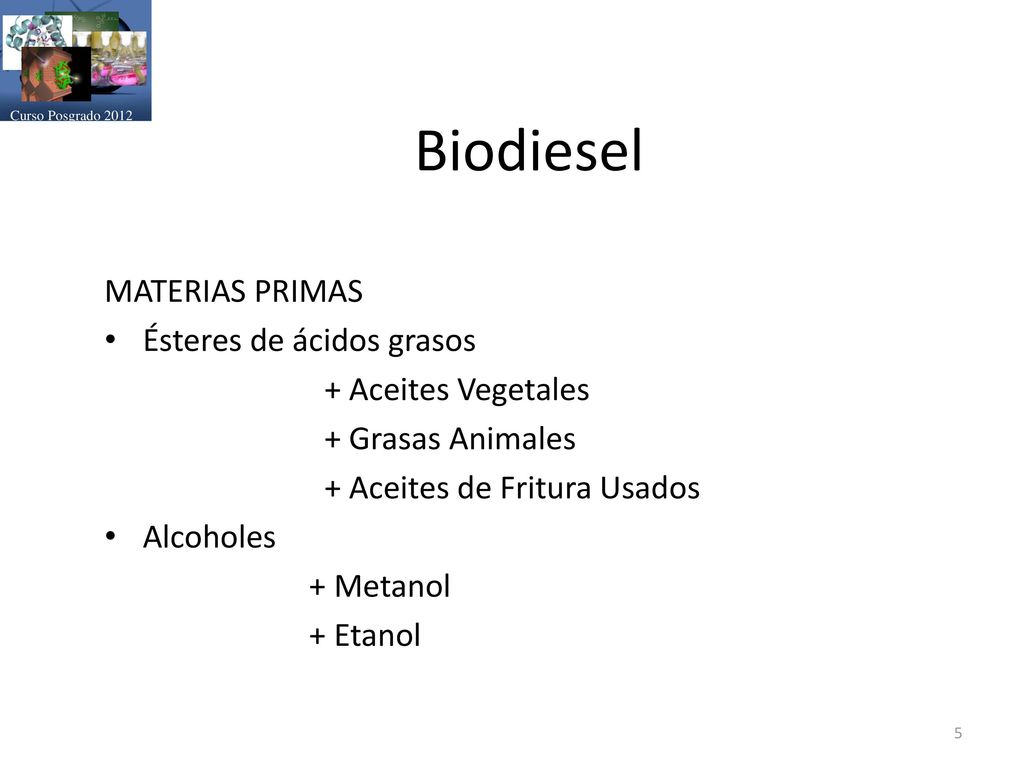

5 Biodiesel MATERIAS PRIMAS Ésteres de ácidos grasos + Aceites Vegetales
Curso Posgrado 2012 Biodiesel MATERIAS PRIMAS Ésteres de ácidos grasos + Aceites Vegetales + Grasas Animales + Aceites de Fritura Usados Alcoholes + Metanol + Etanol

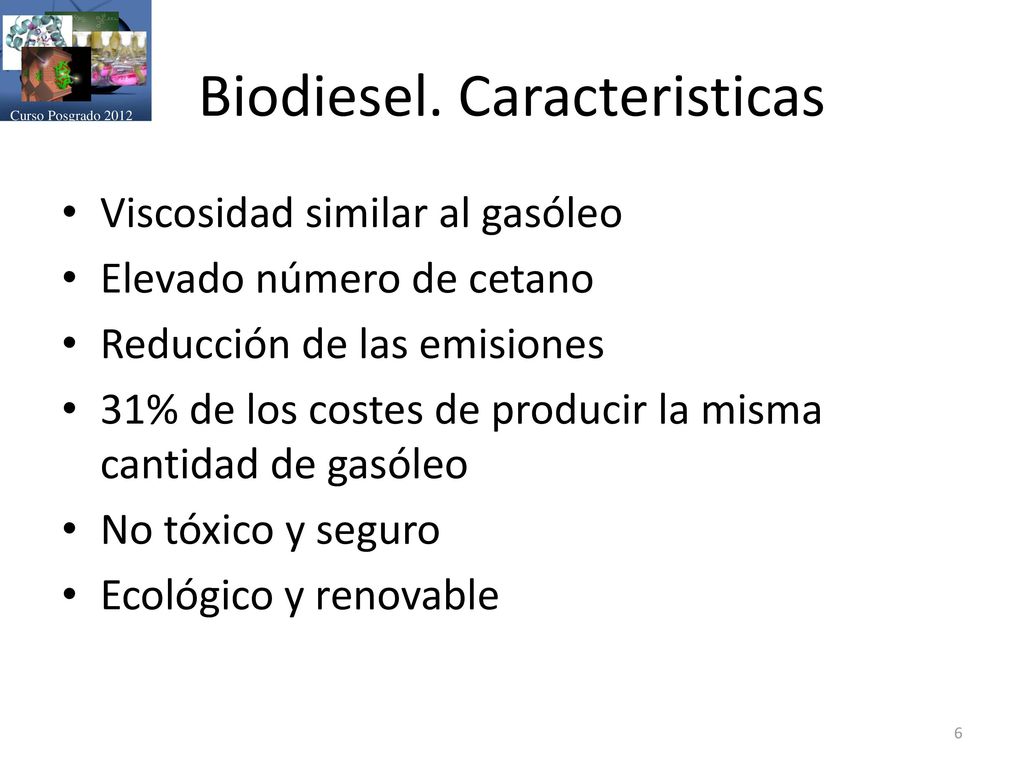

6 Biodiesel. Caracteristicas
Curso Posgrado 2012 Biodiesel. Caracteristicas Viscosidad similar al gasóleo Elevado número de cetano Reducción de las emisiones 31% de los costes de producir la misma cantidad de gasóleo No tóxico y seguro Ecológico y renovable

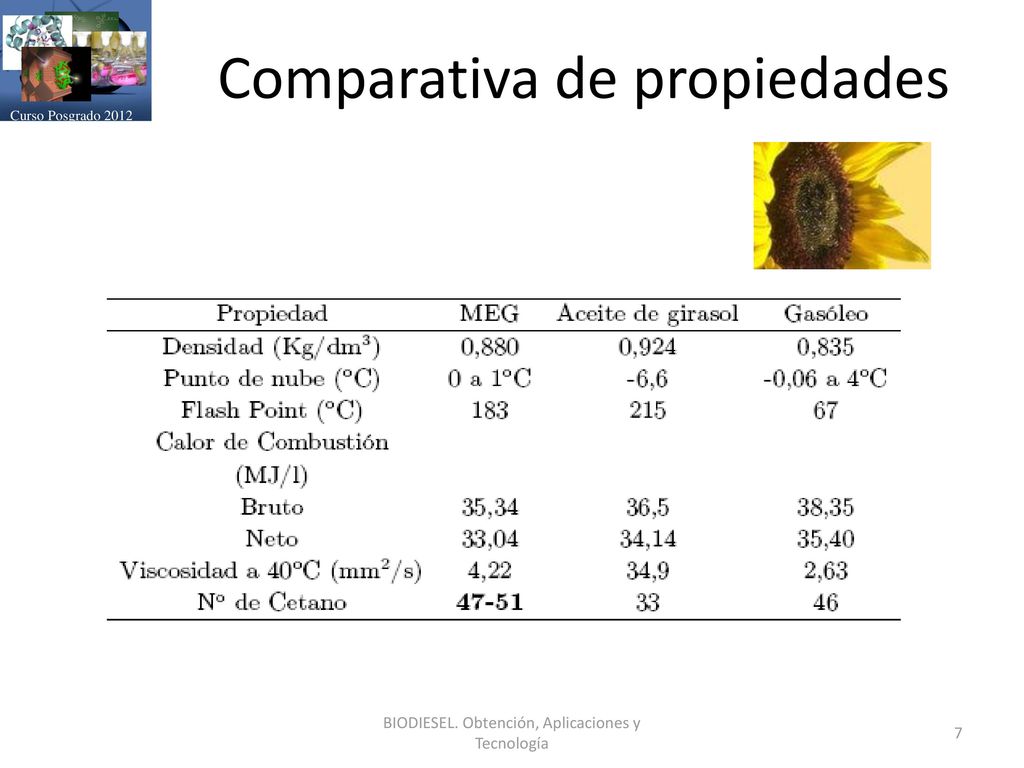

7 Comparativa de propiedades
Curso Posgrado 2012 Comparativa de propiedades BIODIESEL. Obtención, Aplicaciones y Tecnología

8 Curso Posgrado 2012

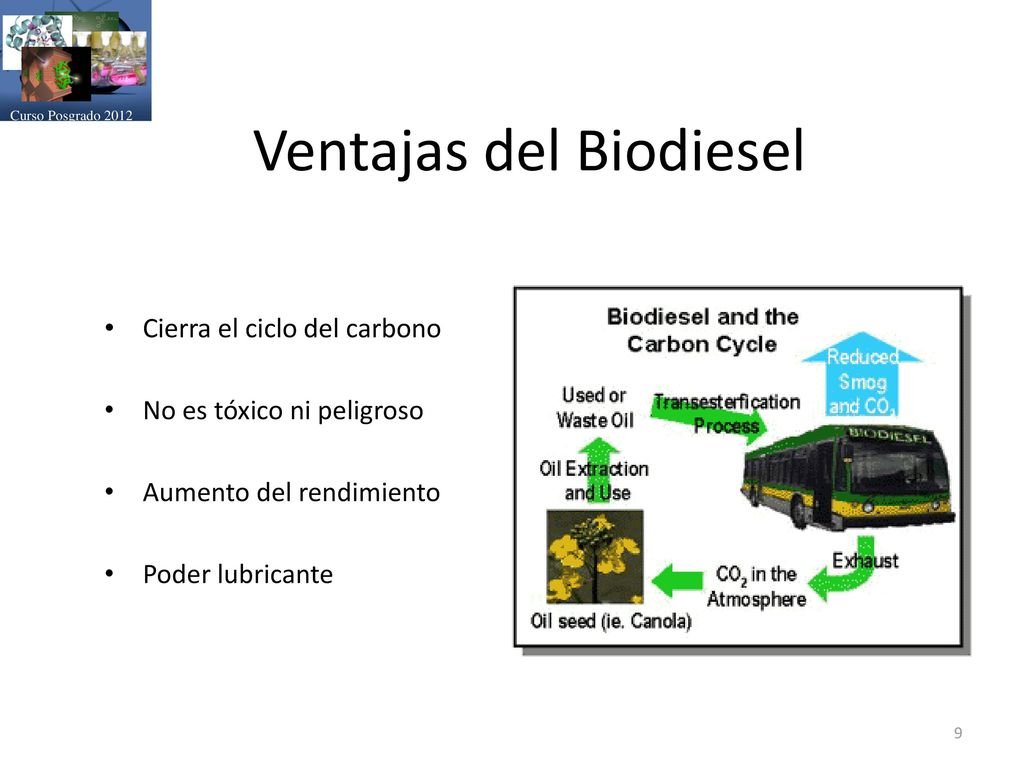

9 Ventajas del Biodiesel
Curso Posgrado 2012 Ventajas del Biodiesel Cierra el ciclo del carbono No es tóxico ni peligroso Aumento del rendimiento Poder lubricante

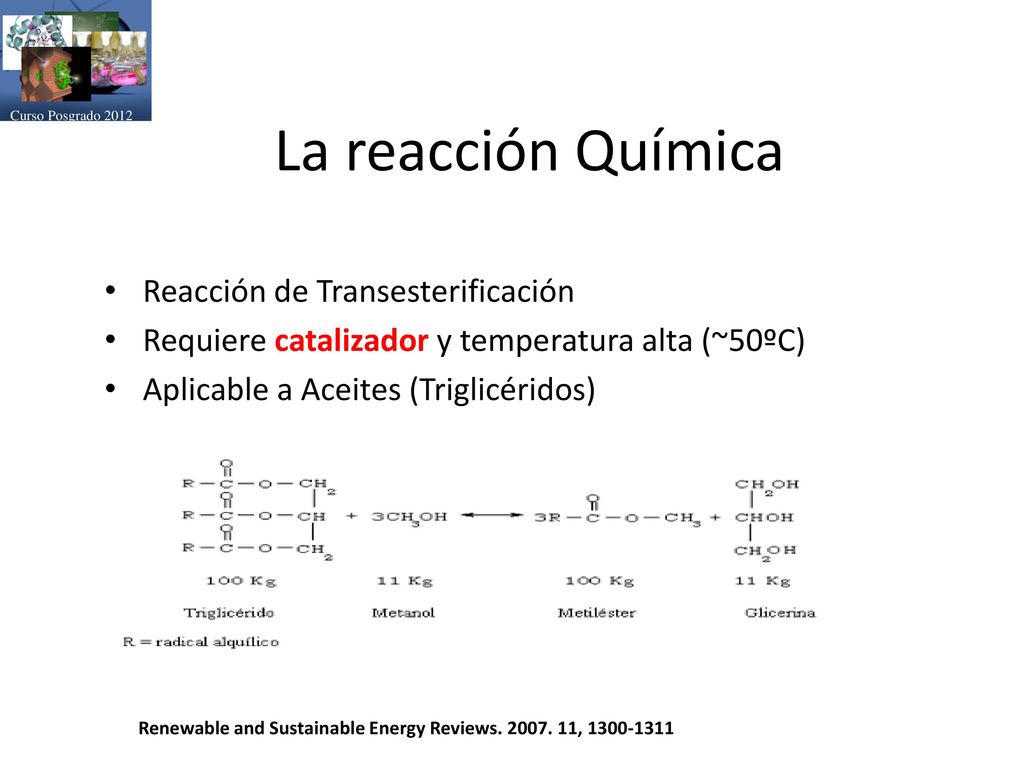

10 La reacción Química Reacción de Transesterificación
Curso Posgrado 2012 La reacción Química Reacción de Transesterificación Requiere catalizador y temperatura alta (~50ºC) Aplicable a Aceites (Triglicéridos) Renewable and Sustainable Energy Reviews ,

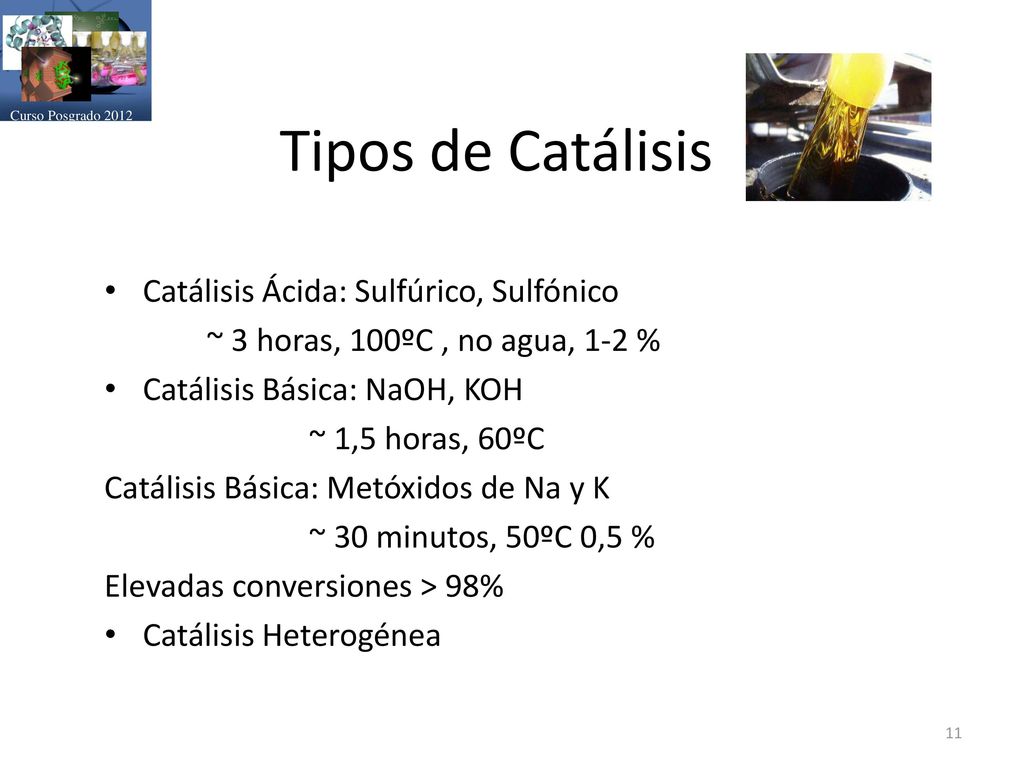

11 Tipos de Catálisis Catálisis Ácida: Sulfúrico, Sulfónico
Curso Posgrado 2012 Tipos de Catálisis Catálisis Ácida: Sulfúrico, Sulfónico ~ 3 horas, 100ºC , no agua, 1-2 % Catálisis Básica: NaOH, KOH ~ 1,5 horas, 60ºC Catálisis Básica: Metóxidos de Na y K ~ 30 minutos, 50ºC 0,5 % Elevadas conversiones > 98% Catálisis Heterogénea

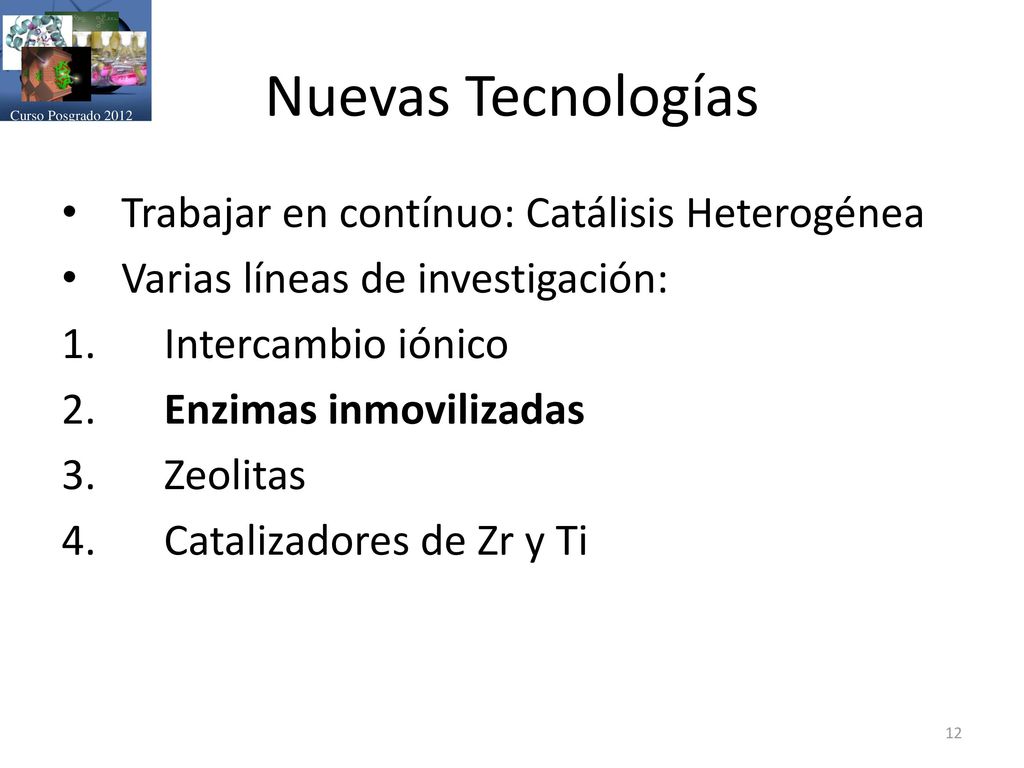

12 Nuevas Tecnologías Trabajar en contínuo: Catálisis Heterogénea
Curso Posgrado 2012 Nuevas Tecnologías Trabajar en contínuo: Catálisis Heterogénea Varias líneas de investigación: Intercambio iónico Enzimas inmovilizadas Zeolitas Catalizadores de Zr y Ti

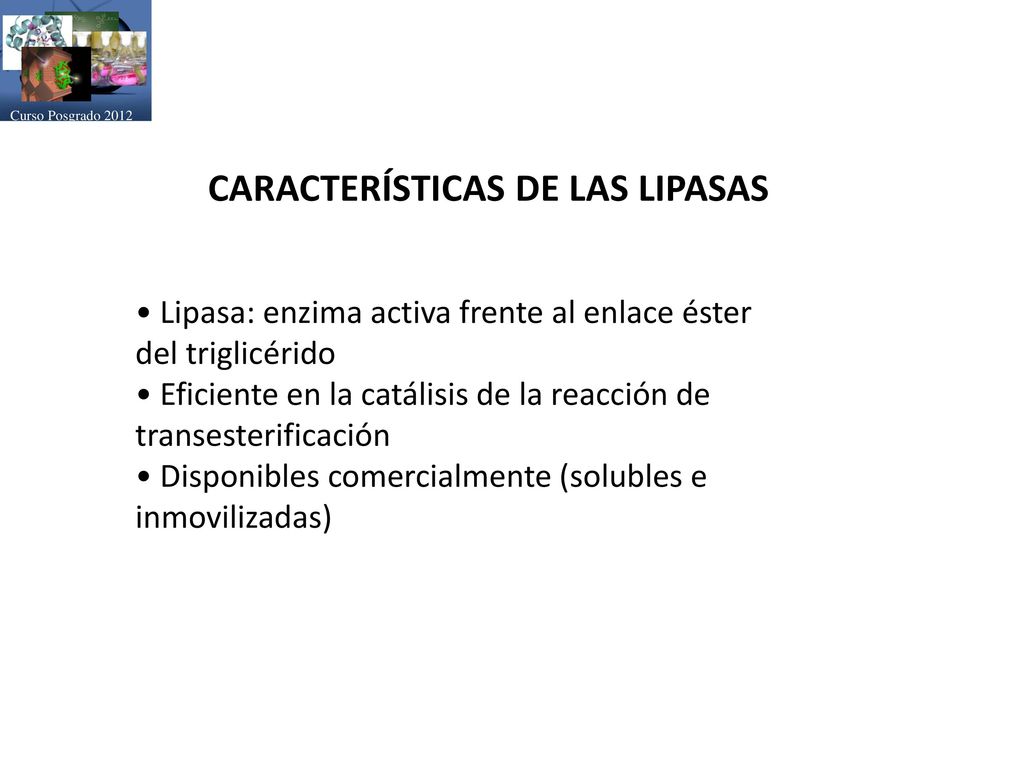

13 CARACTERÍSTICAS DE LAS LIPASAS
Curso Posgrado 2012 CARACTERÍSTICAS DE LAS LIPASAS • Lipasa: enzima activa frente al enlace éster del triglicérido • Eficiente en la catálisis de la reacción de transesterificación • Disponibles comercialmente (solubles e inmovilizadas)

14 Ventajas de la catálisis enzimática
Curso Posgrado 2012 Ventajas de la catálisis enzimática • Condiciones de reacción moderadas (T, P) • Productos menos contaminados (glicerol de alta pureza) • Proceso más limpio, menos efluentes • Transesterificación y esterificación simultáneas Desventajas • Largos tiempos de reacción • Menor eficiencia que catalizadores alcalinos (>90%) • Alto costo del catalizador

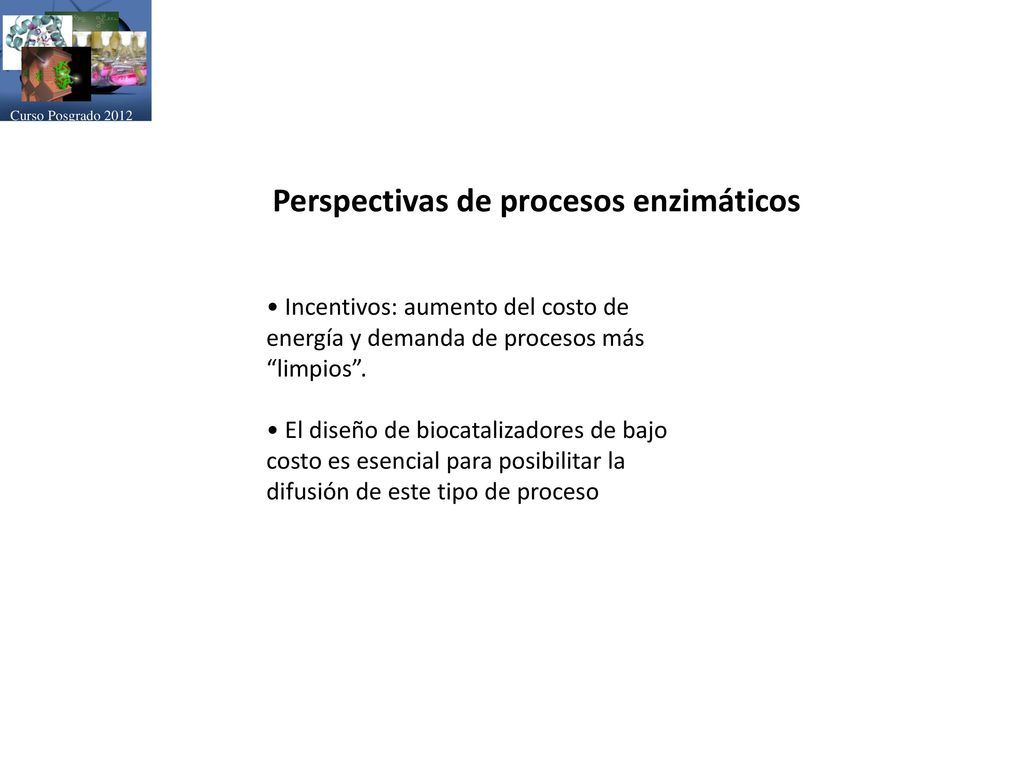

15 Perspectivas de procesos enzimáticos
Curso Posgrado 2012 Perspectivas de procesos enzimáticos • Incentivos: aumento del costo de energía y demanda de procesos más “limpios”. • El diseño de biocatalizadores de bajo costo es esencial para posibilitar la difusión de este tipo de proceso

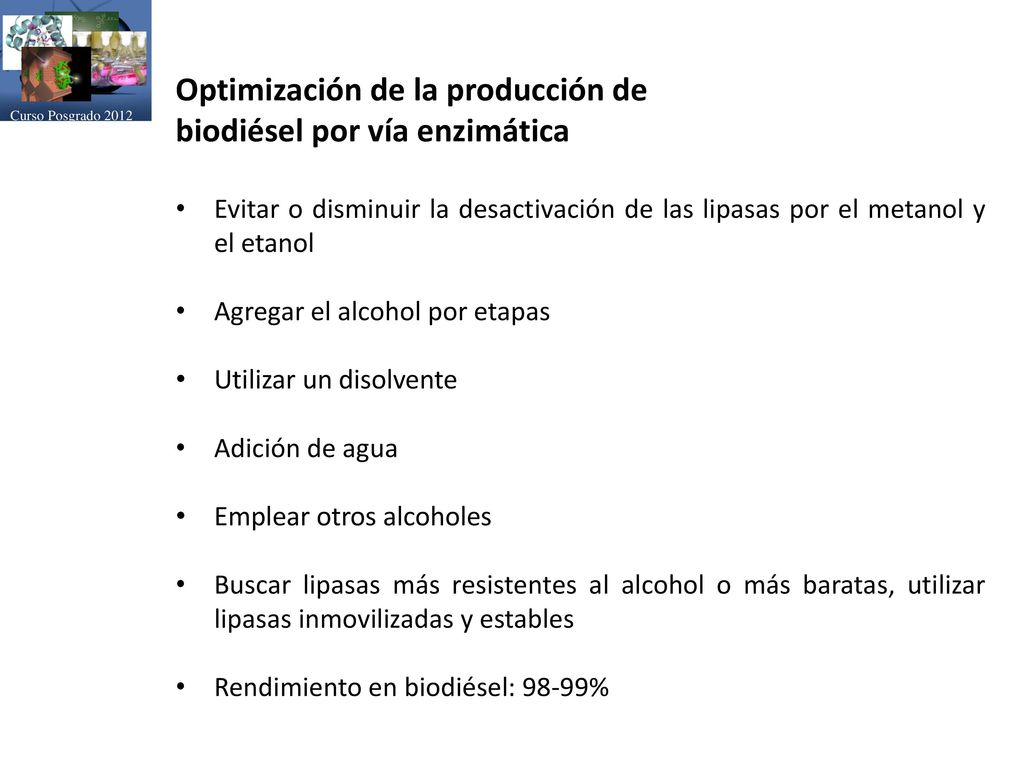

16 Optimización de la producción de biodiésel por vía enzimática
Curso Posgrado 2012 Optimización de la producción de biodiésel por vía enzimática Evitar o disminuir la desactivación de las lipasas por el metanol y el etanol Agregar el alcohol por etapas Utilizar un disolvente Adición de agua Emplear otros alcoholes Buscar lipasas más resistentes al alcohol o más baratas, utilizar lipasas inmovilizadas y estables Rendimiento en biodiésel: 98-99%

17 Curso Posgrado 2012

18 Curso Posgrado 2012

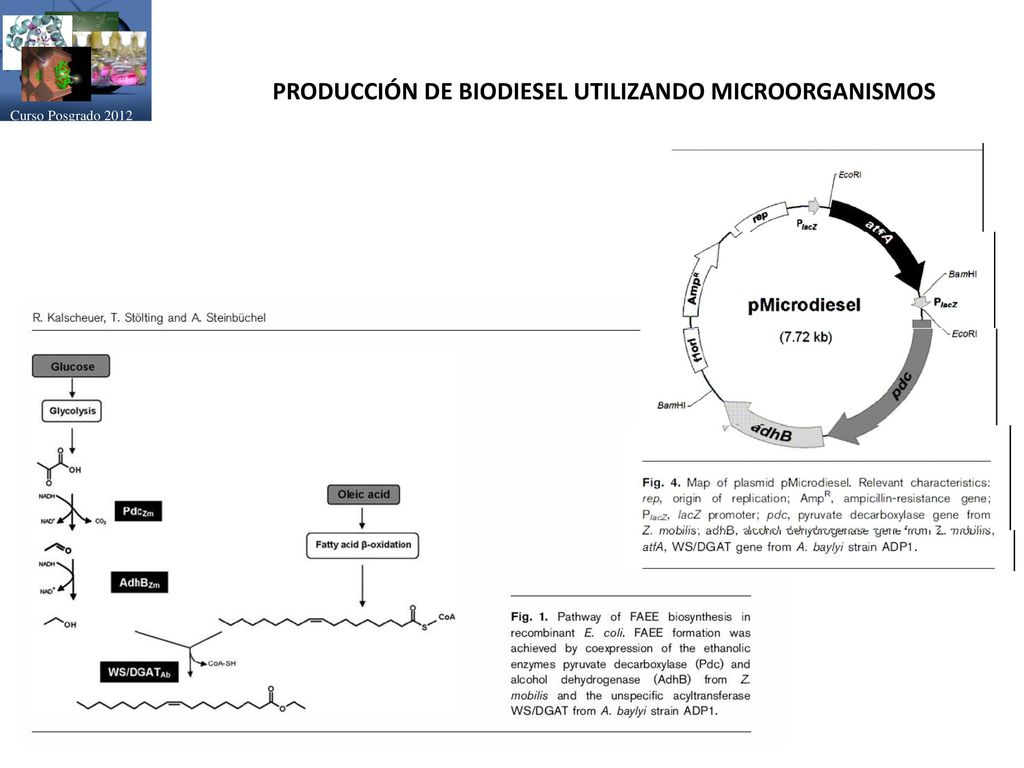

19 PRODUCCIÓN DE BIODIESEL UTILIZANDO MICROORGANISMOS
Curso Posgrado 2012 PRODUCCIÓN DE BIODIESEL UTILIZANDO MICROORGANISMOS

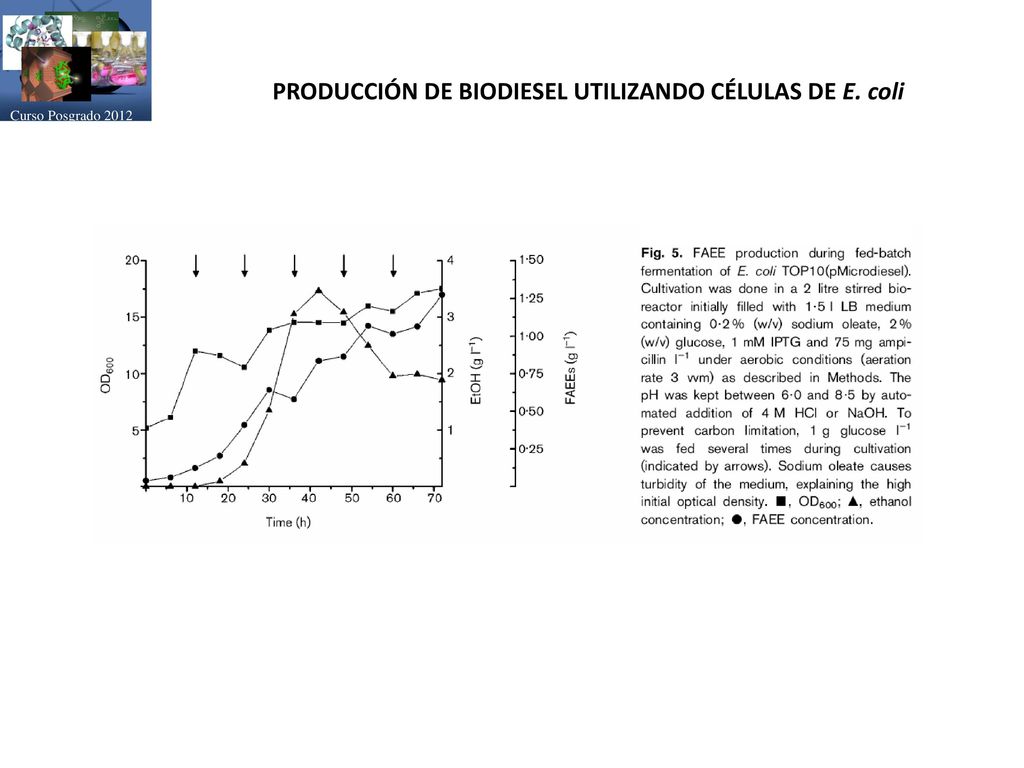

20 PRODUCCIÓN DE BIODIESEL UTILIZANDO CÉLULAS DE E. coli
Curso Posgrado 2012 PRODUCCIÓN DE BIODIESEL UTILIZANDO CÉLULAS DE E. coli

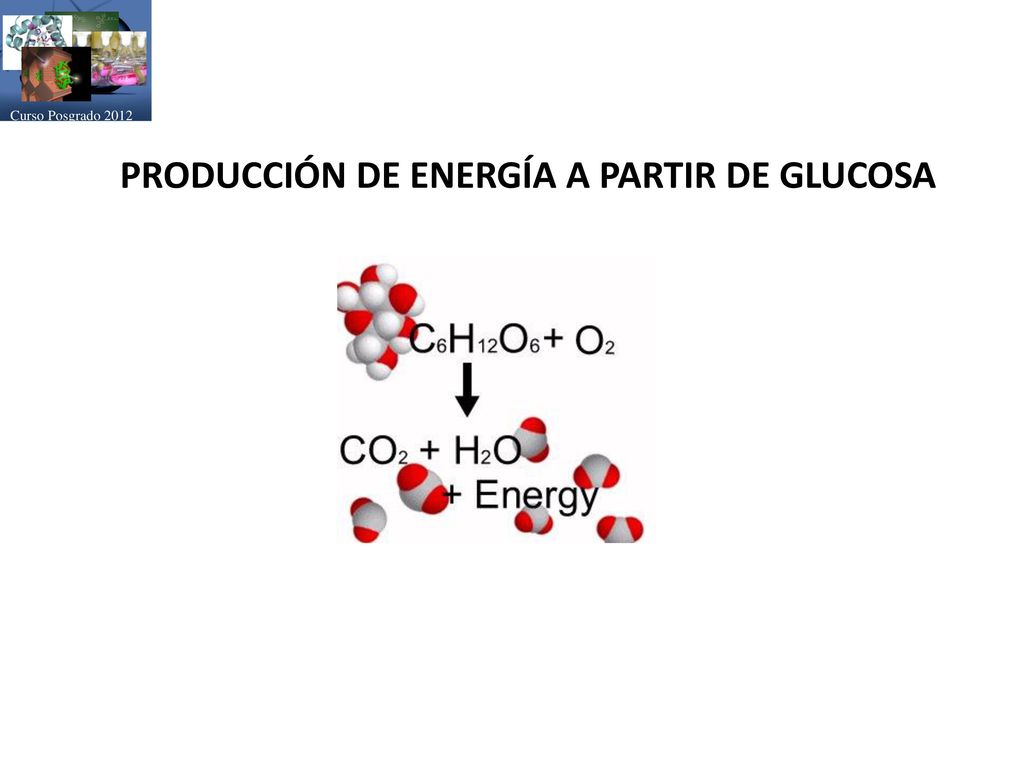

21 PRODUCCIÓN DE ENERGÍA A PARTIR DE GLUCOSA
Curso Posgrado 2012 PRODUCCIÓN DE ENERGÍA A PARTIR DE GLUCOSA

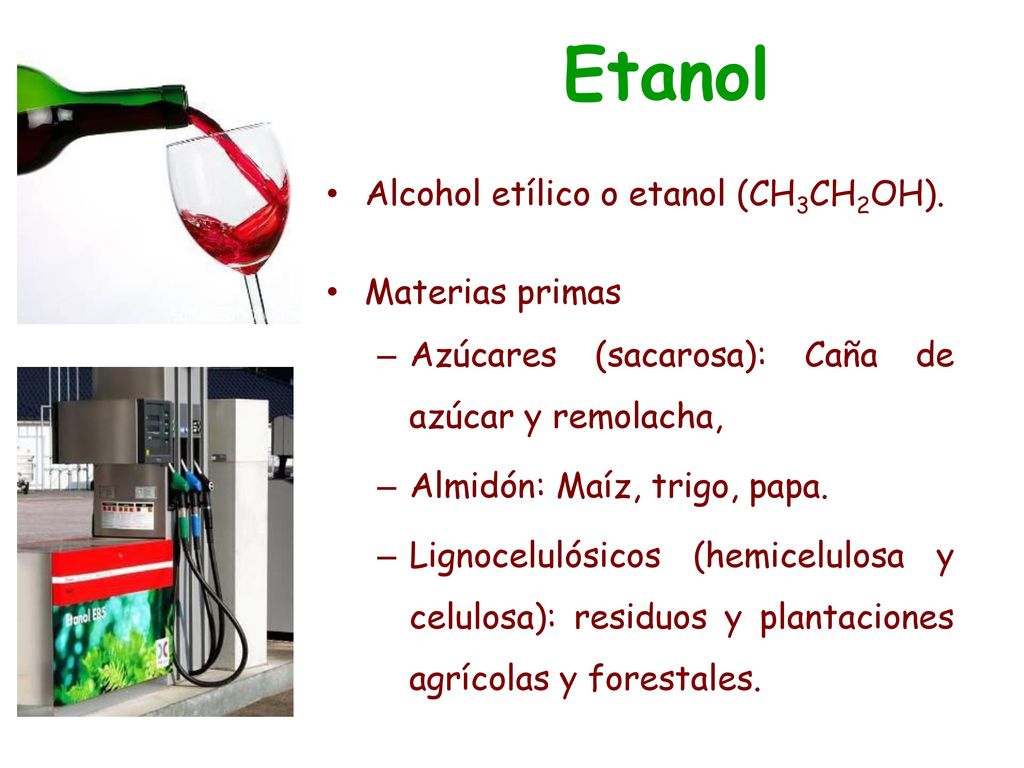

22 Etanol Alcohol etílico o etanol (CH3CH2OH). Materias primas
Azúcares (sacarosa): Caña de azúcar y remolacha, Almidón: Maíz, trigo, papa. Lignocelulósicos (hemicelulosa y celulosa): residuos y plantaciones agrícolas y forestales.

23 Curso Posgrado 2012

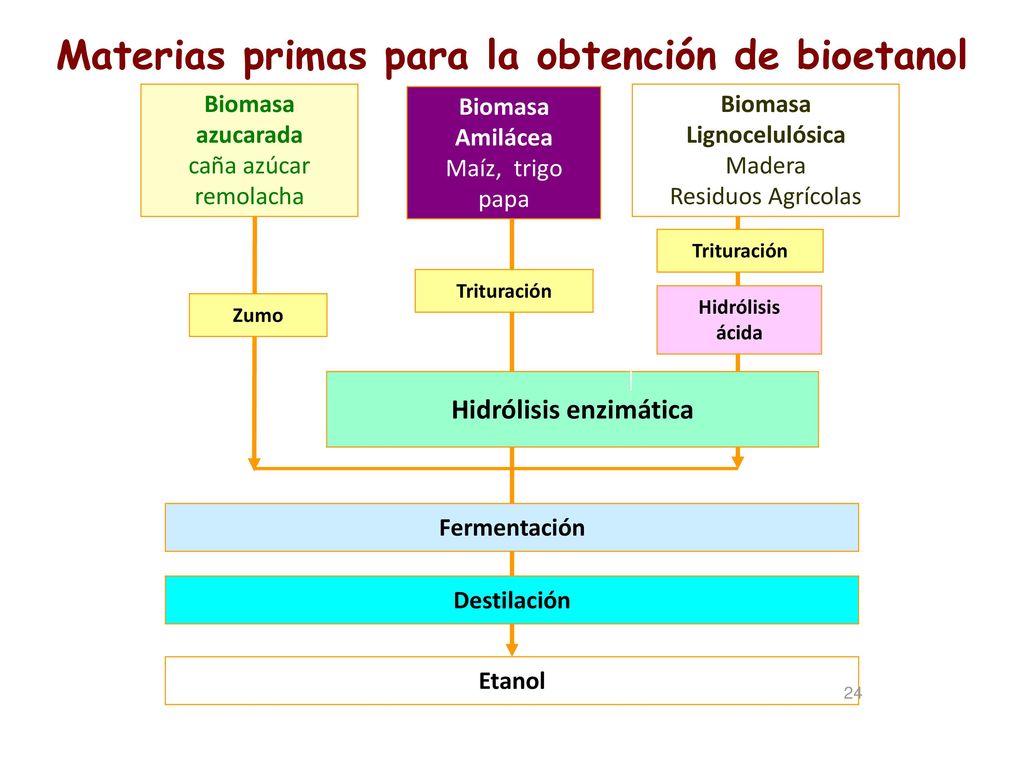

24 Materias primas para la obtención de bioetanol Hidrólisis enzimática
Biomasa azucarada caña azúcar remolacha Biomasa Amilácea Maíz, trigo papa Biomasa Lignocelulósica Madera Residuos Agrícolas Trituración Trituración Hidrólisis ácida Zumo Hidrólisis enzimática Fermentación Destilación Etanol

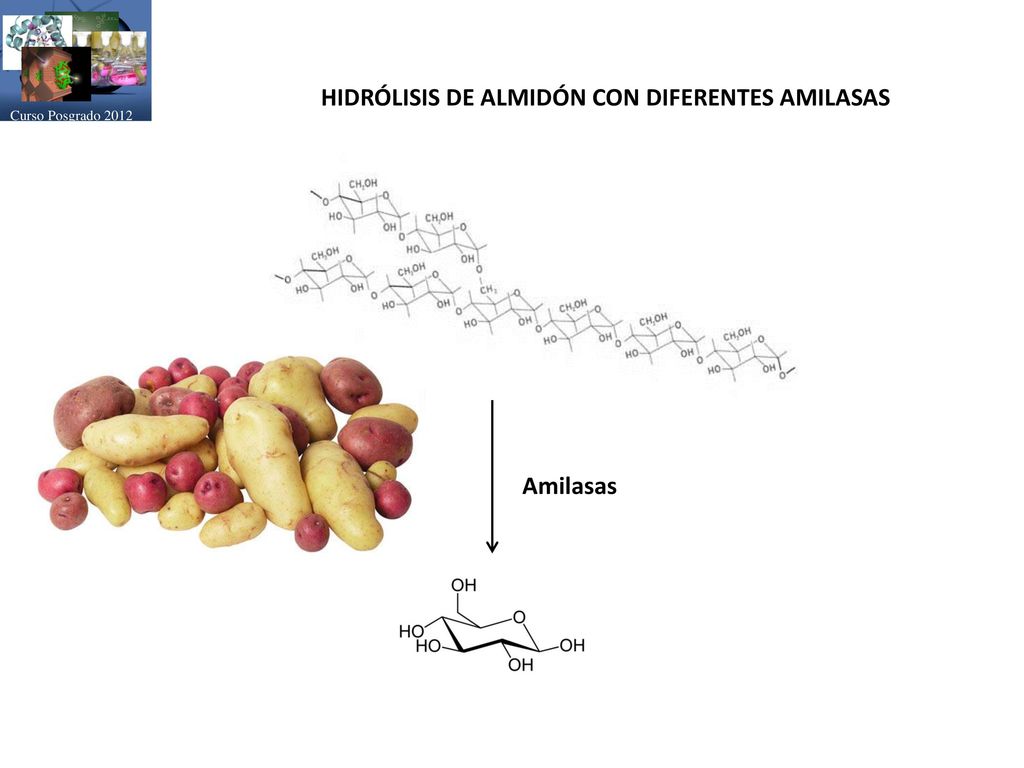

25 HIDRÓLISIS DE ALMIDÓN CON DIFERENTES AMILASAS
Curso Posgrado 2012 HIDRÓLISIS DE ALMIDÓN CON DIFERENTES AMILASAS Amilasas

26 Lignocelulósicos Madera Plantaciones dendroenergéticas
Curso Posgrado 2012 Lignocelulósicos COMBUSTIBLES DE SEGUNDA GENERACIÓN Residuos agrícolas y forestales Madera Plantaciones dendroenergéticas

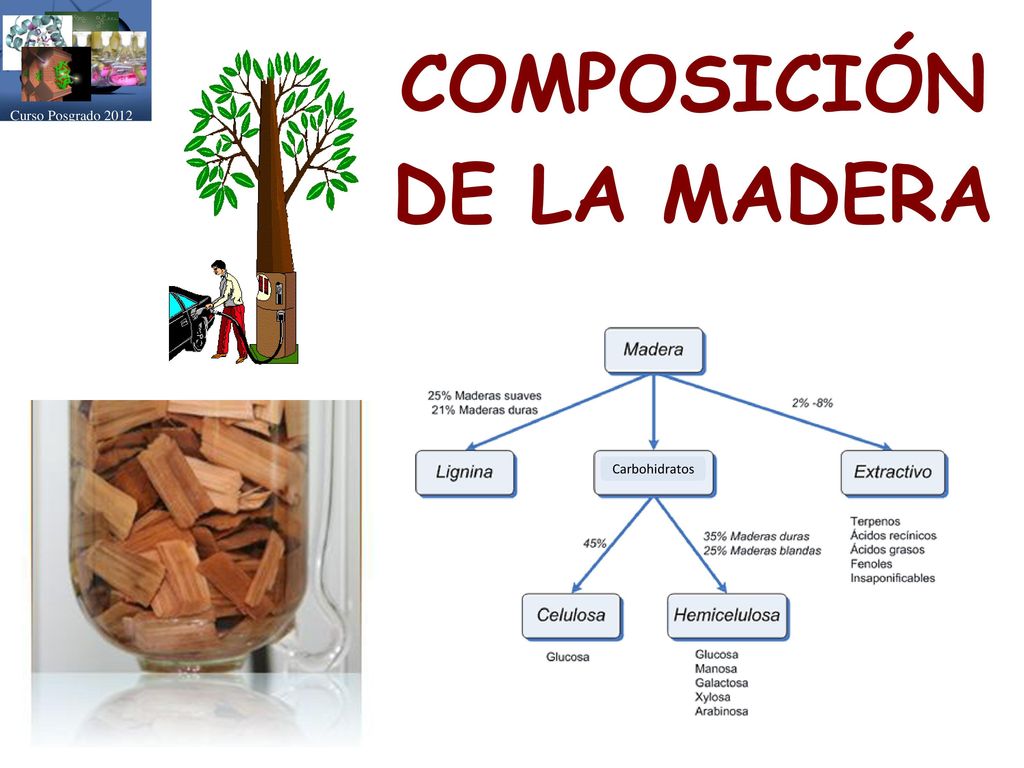

27 COMPOSICIÓN DE LA MADERA
Curso Posgrado 2012 COMPOSICIÓN DE LA MADERA Carbohidratos

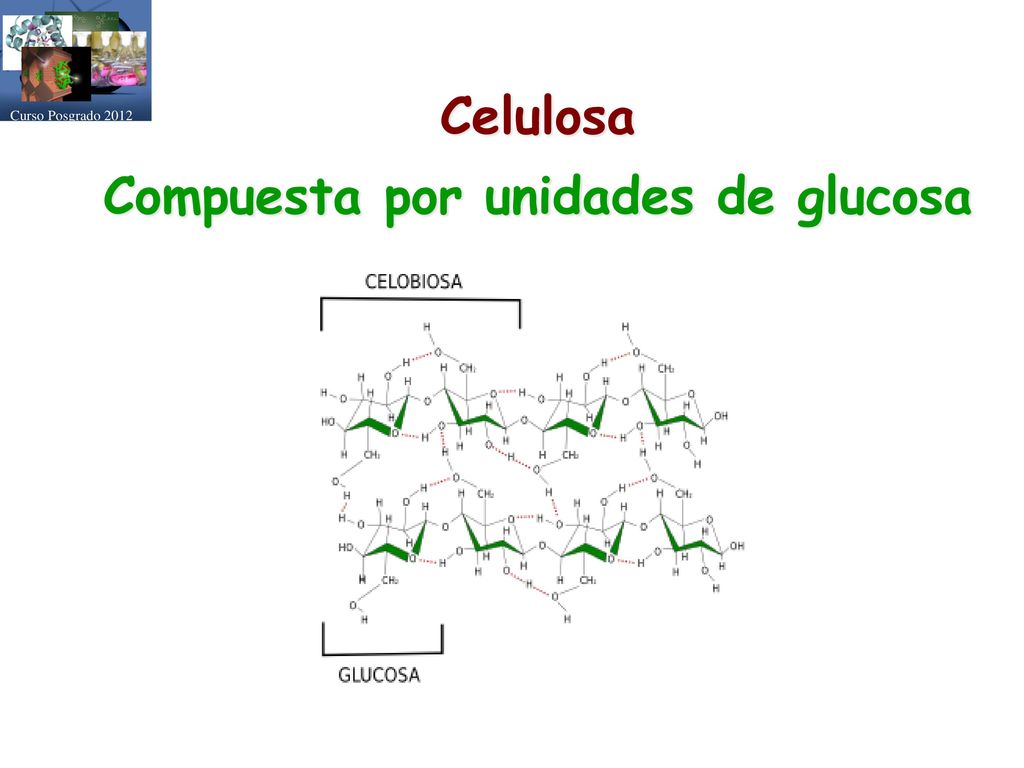

28 Compuesta por unidades de glucosa
Curso Posgrado 2012 Celulosa Compuesta por unidades de glucosa

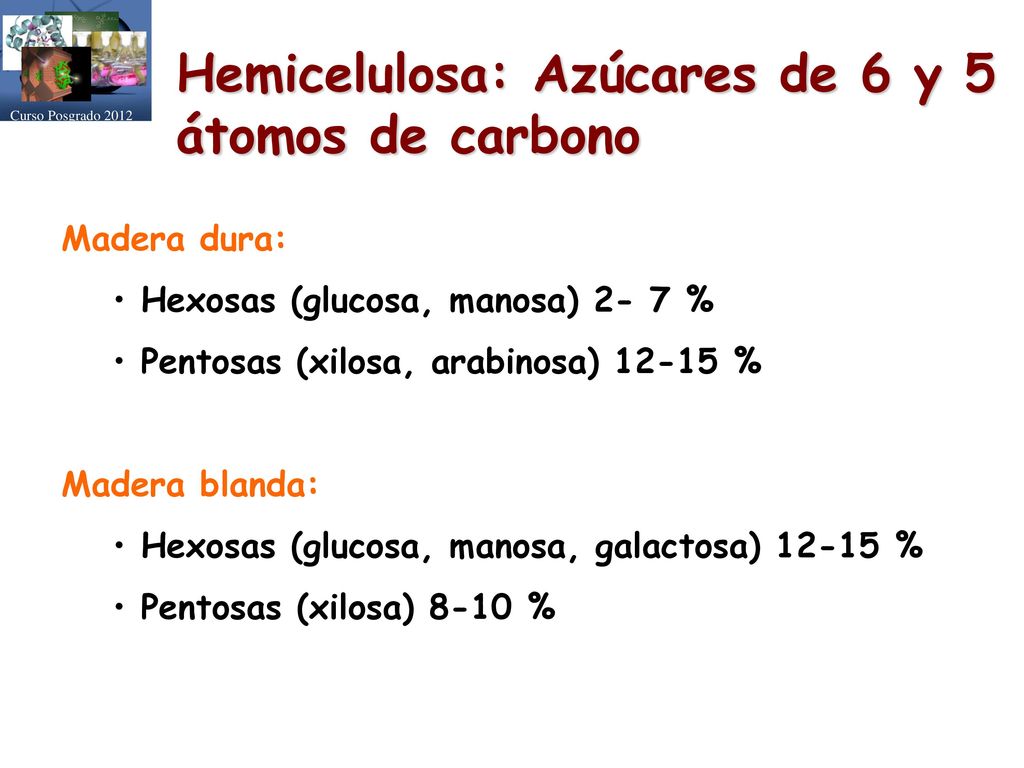

29 Hemicelulosa: Azúcares de 6 y 5 átomos de carbono
Curso Posgrado 2012 Hemicelulosa: Azúcares de 6 y 5 átomos de carbono Madera dura: Hexosas (glucosa, manosa) 2- 7 % Pentosas (xilosa, arabinosa) % Madera blanda: Hexosas (glucosa, manosa, galactosa) % Pentosas (xilosa) 8-10 %

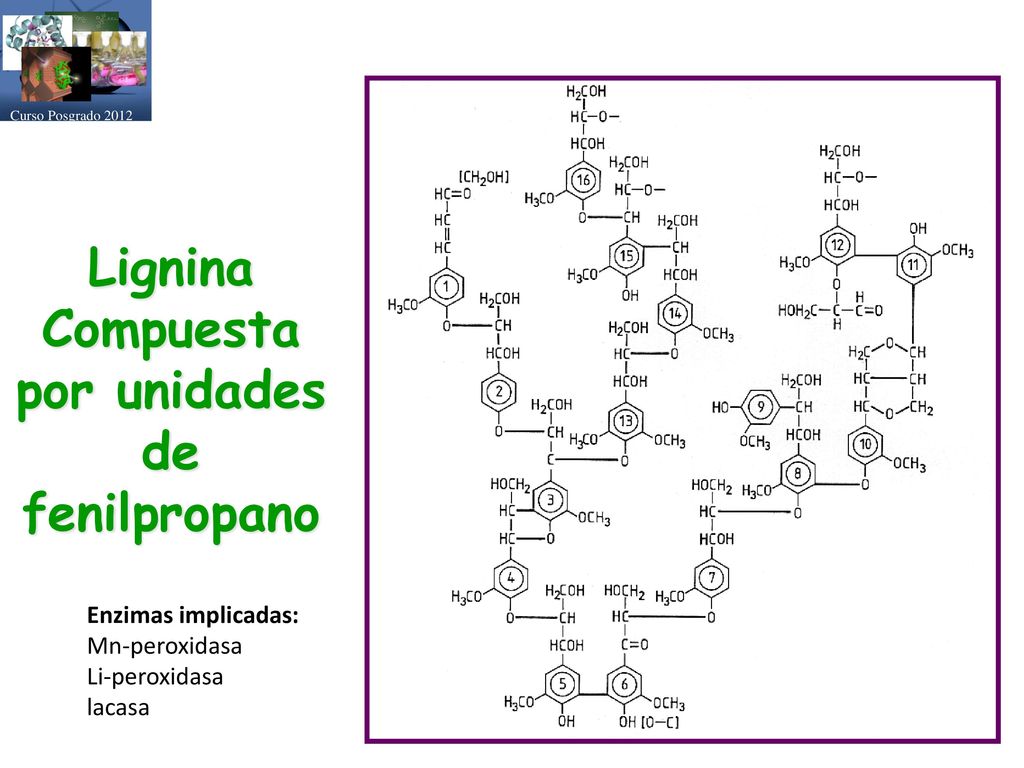

30 Compuesta por unidades de fenilpropano
Curso Posgrado 2012 Lignina Compuesta por unidades de fenilpropano Enzimas implicadas: Mn-peroxidasa Li-peroxidasa lacasa

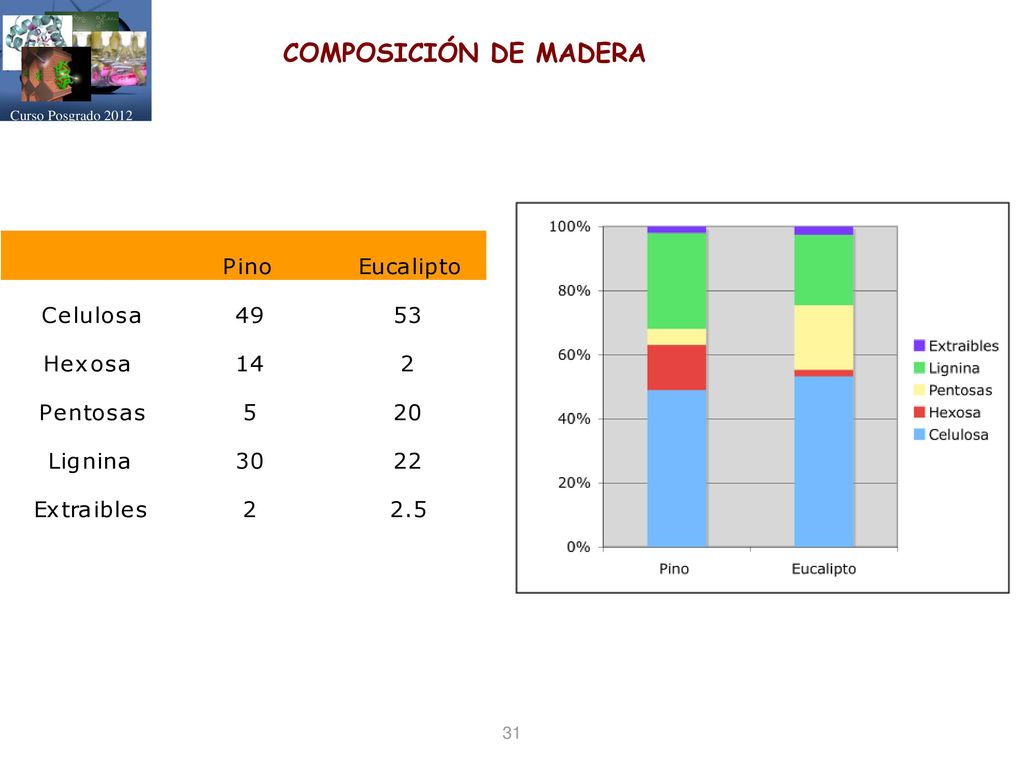

31 Curso Posgrado 2012 COMPOSICIÓN DE MADERA

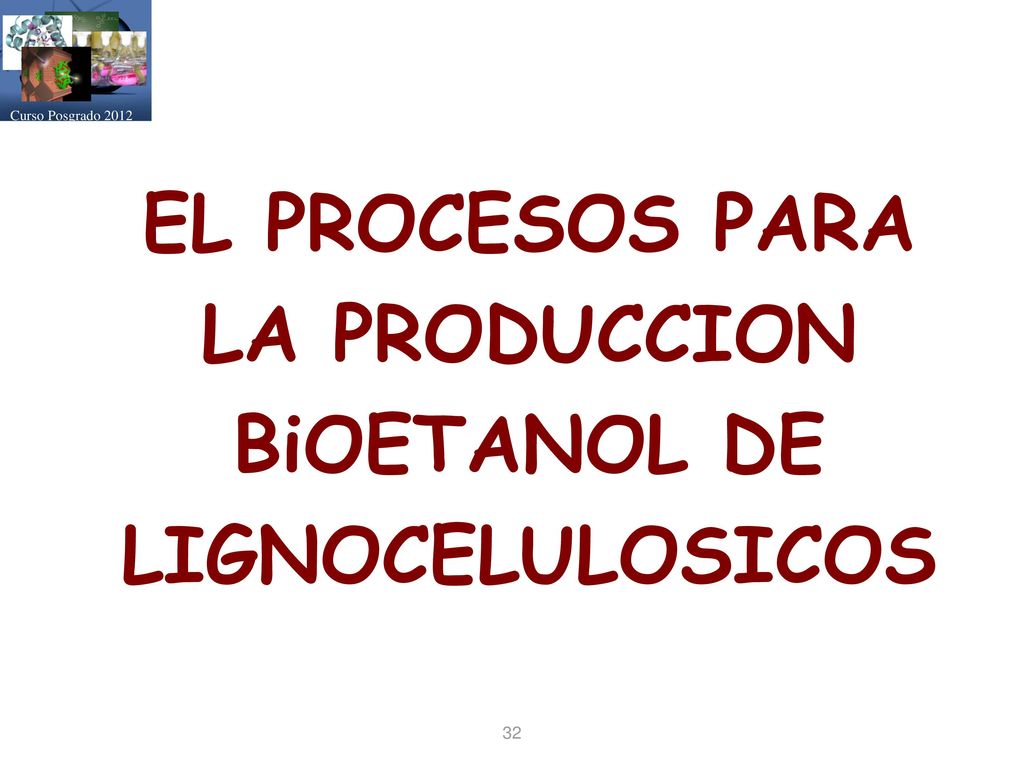

32 EL PROCESOS PARA LA PRODUCCION BiOETANOL DE LIGNOCELULOSICOS
Curso Posgrado 2012 EL PROCESOS PARA LA PRODUCCION BiOETANOL DE LIGNOCELULOSICOS

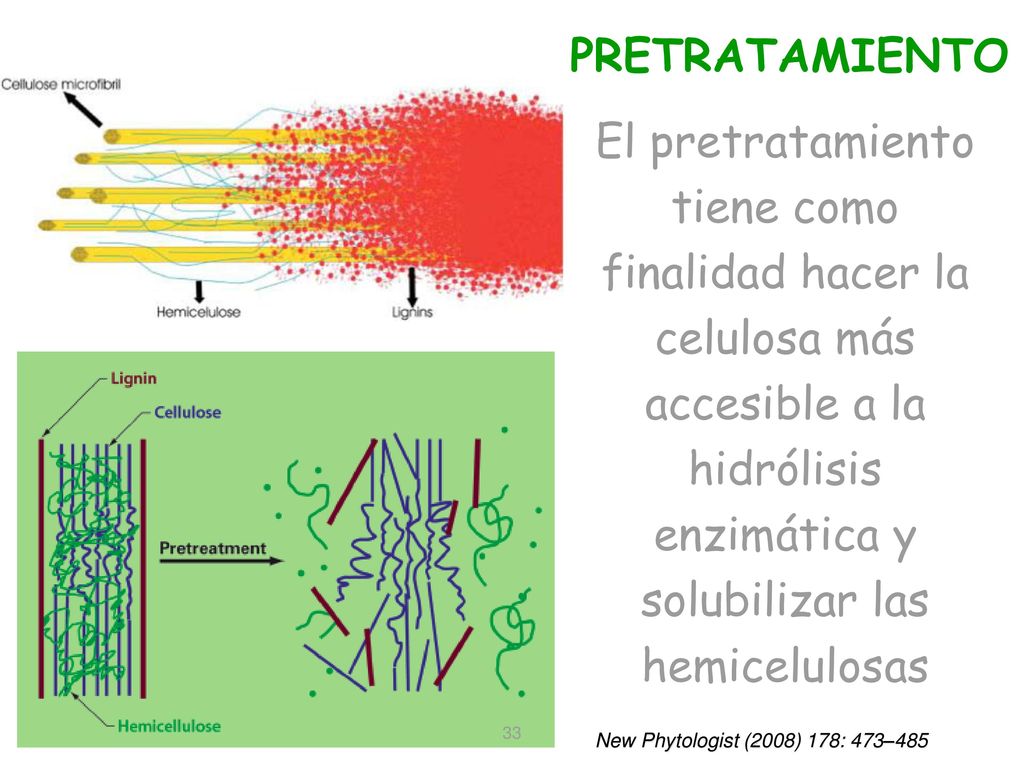

33 PRETRATAMIENTO El pretratamiento tiene como finalidad hacer la celulosa más accesible a la hidrólisis enzimática y solubilizar las hemicelulosas New Phytologist (2008) 178: 473–485

34 Pretratamientos Biológicos: hongos degradadores de madera.
Químicos: álcali, ácidos, agentes oxidantes, solventes orgánicos. Físicos: Molienda, triturado, irradiación. Físicoquímicos: explosión con vapor. Combinación de los anteriores.

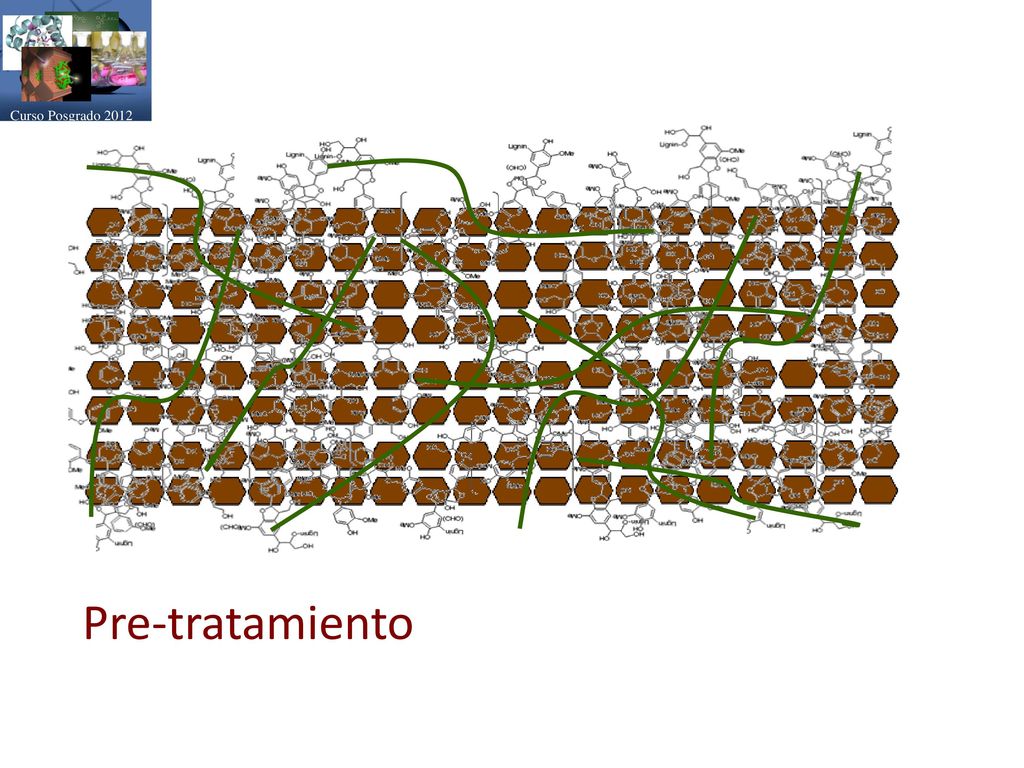

35 Lignocellulose Pre-tratamiento
Curso Posgrado 2012 Lignocellulose Because of this, lignocellulose requires significant pre-treatment prior to it been used as a feedstock for yeast fermentation. Various pre-treatments, like very high temperature, steam explosion, acid or alkaline treatments can be employed to remove the lignin, and break down the hemicellulose And by the end of the process, the cellulose microfibrils are loosened Pre-tratamiento

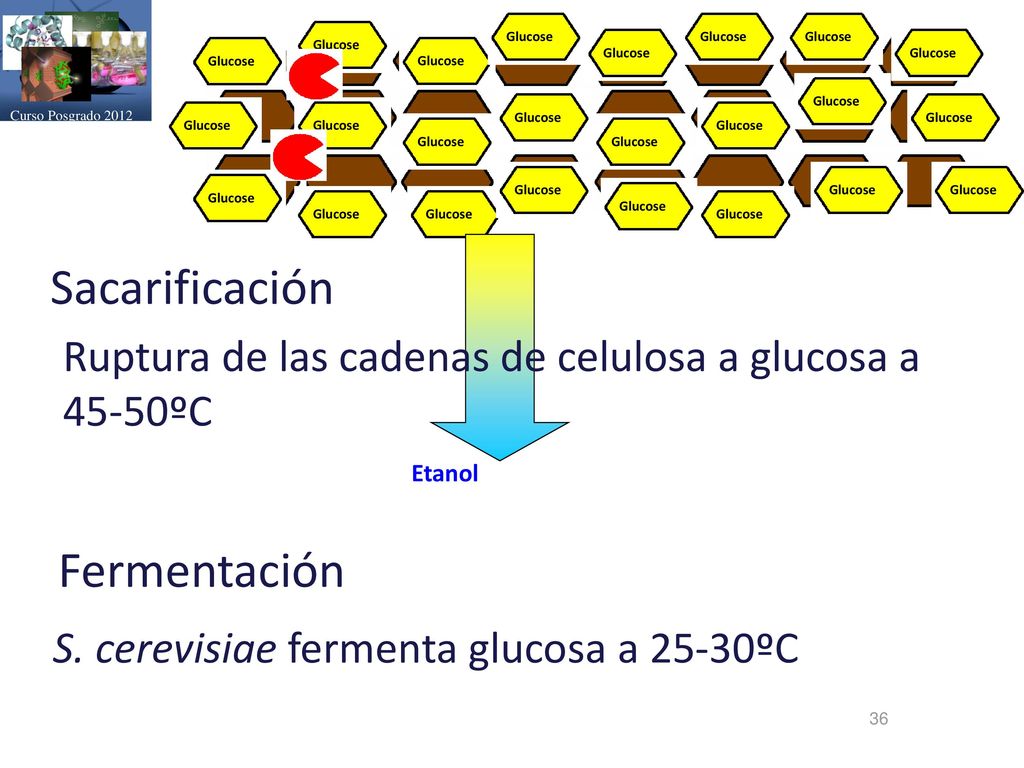

36 Lignocellulosic Sacarificación Fermentación
Curso Posgrado 2012 Lignocellulosic Glucose Glucose Glucose Glucose Glucose Glucose Glucose Glucose Glucose Glucose Glucose Glucose Glucose Glucose Glucose Glucose Glucose Glucose Glucose Glucose Glucose Glucose Glucose Glucose Sacarificación Ruptura de las cadenas de celulosa a glucosa a 45-50ºC Etanol So that enzymes can access the cellulose and break it down into its glucose constituents, in a process called saccharification. Only then can the glucose that originated from the lignocellulose feedstock, be converted by yeast into ethanol. Fermentación S. cerevisiae fermenta glucosa a 25-30ºC

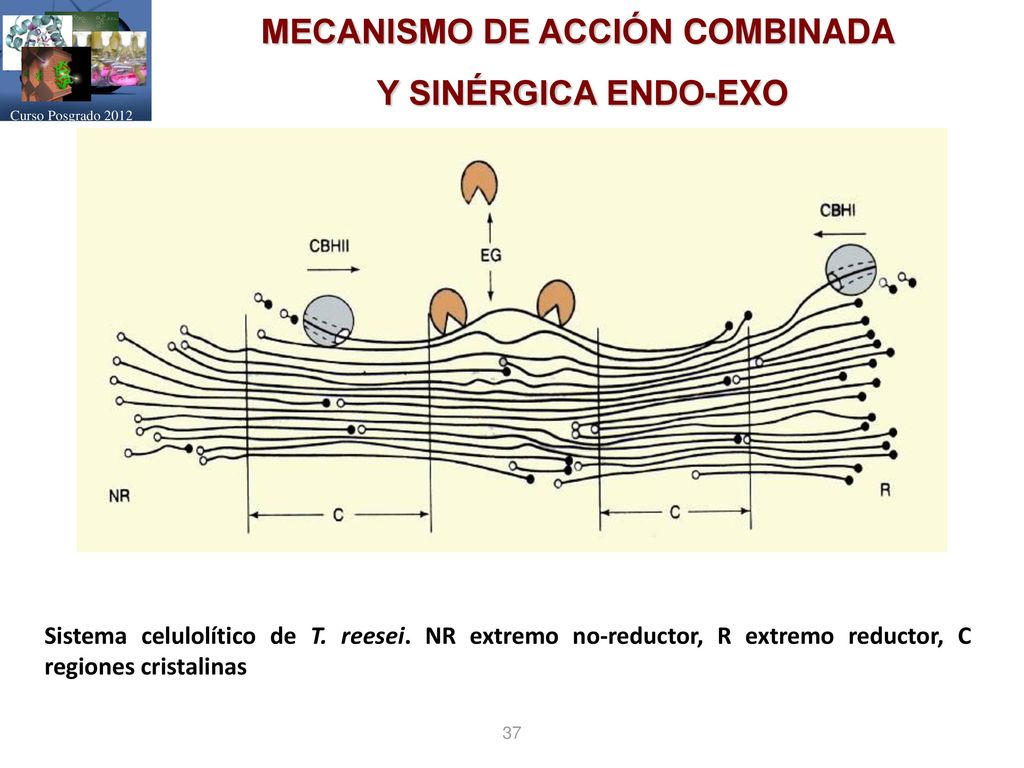

37 MECANISMO DE ACCIÓN COMBINADA
Curso Posgrado 2012 MECANISMO DE ACCIÓN COMBINADA Y SINÉRGICA ENDO-EXO Sistema celulolítico de T. reesei. NR extremo no-reductor, R extremo reductor, C regiones cristalinas

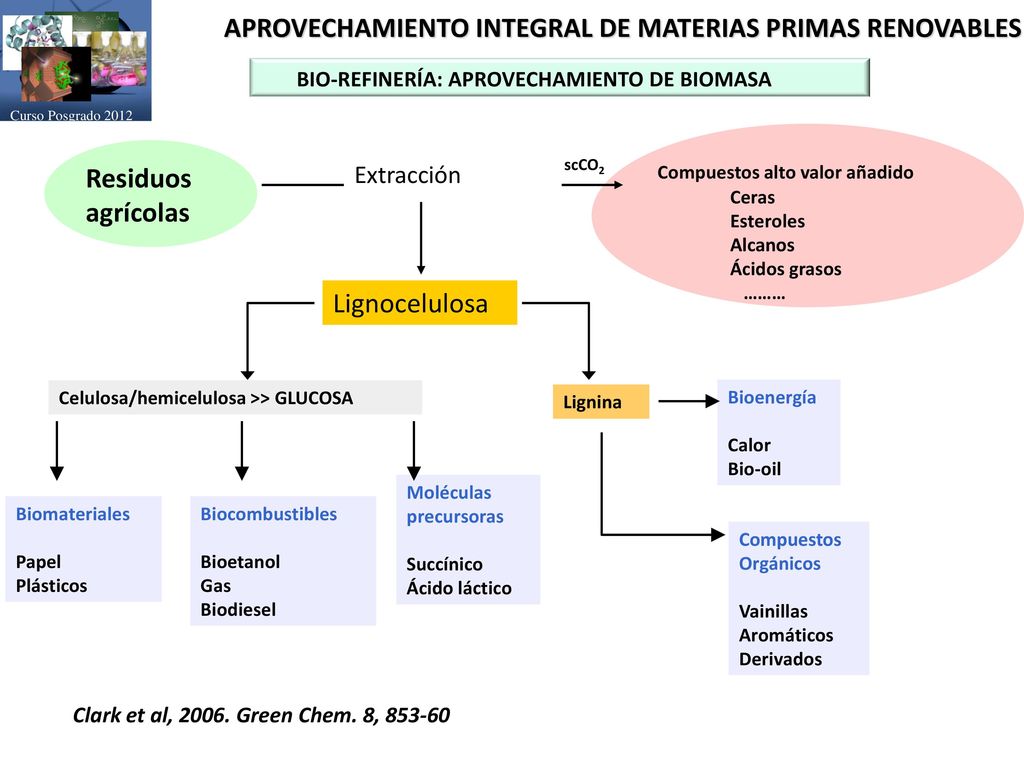

38 APROVECHAMIENTO INTEGRAL DE MATERIAS PRIMAS RENOVABLES
Curso Posgrado 2012 APROVECHAMIENTO INTEGRAL DE MATERIAS PRIMAS RENOVABLES BIO-REFINERÍA: APROVECHAMIENTO DE BIOMASA Residuos agrícolas Extracción scCO2 Compuestos alto valor añadido Ceras Esteroles Alcanos Ácidos grasos ……… Lignocelulosa Celulosa/hemicelulosa >> GLUCOSA Lignina Bioenergía Calor Bio-oil Moléculas precursoras Succínico Ácido láctico Biomateriales Papel Plásticos Biocombustibles Bioetanol Gas Biodiesel Compuestos Orgánicos Vainillas Aromáticos Derivados Clark et al, Green Chem. 8,

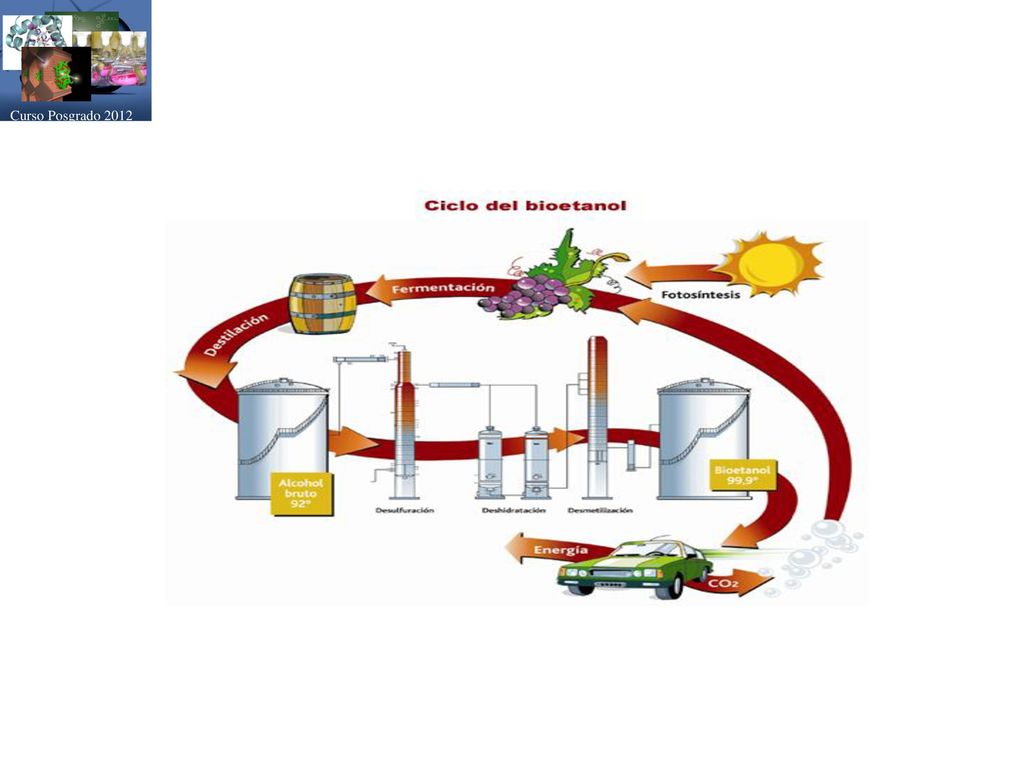

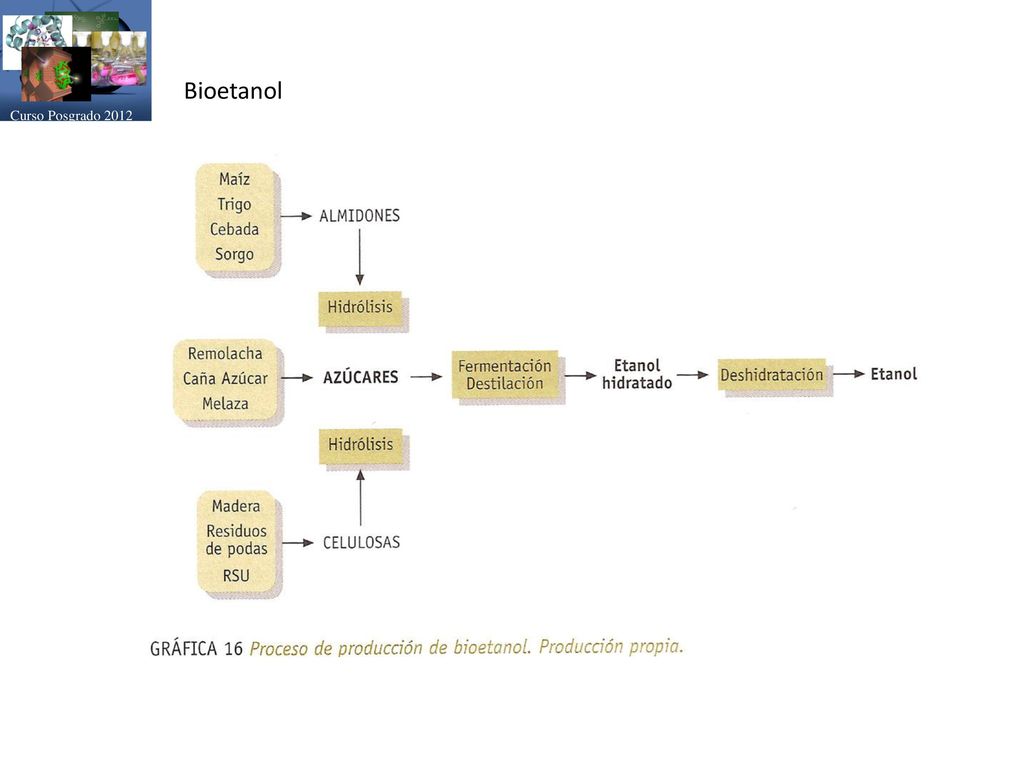

39 Curso Posgrado 2012 Bioetanol

40 Curso Posgrado 2012

41 Curso Posgrado 2012

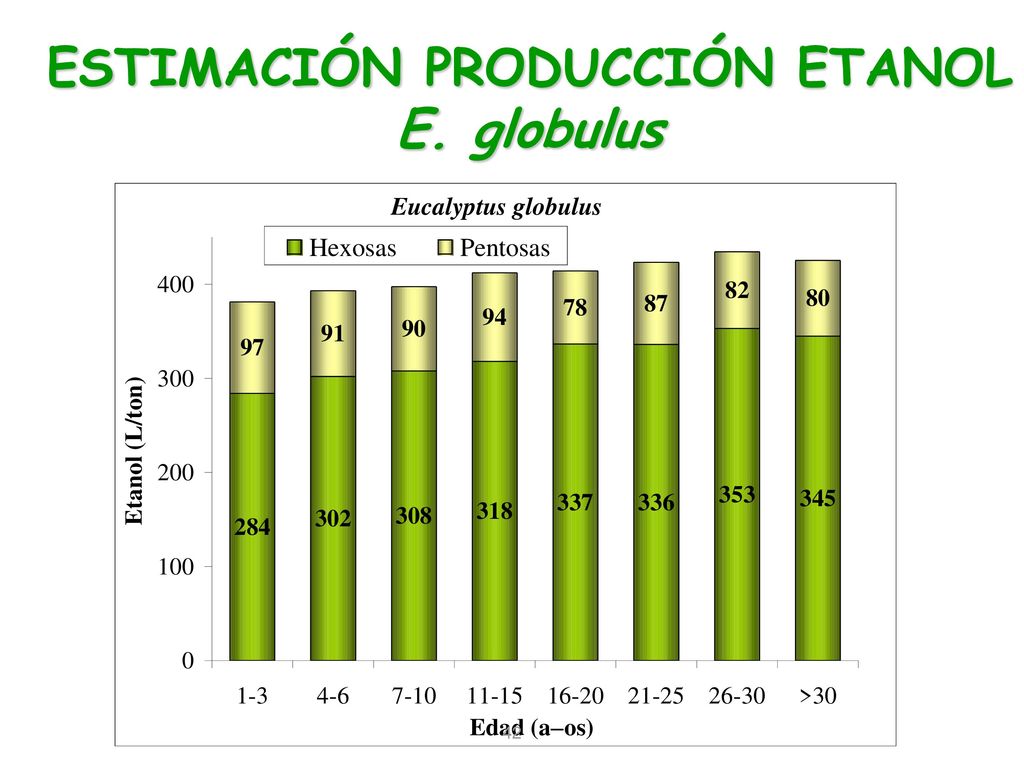

42 ESTIMACIÓN PRODUCCIÓN ETANOL E. globulus
La información obtenida a partir de las simulaciones del crecimiento para E. globulus (Fig. 1) y E. nitens (Fig. 2), junto con los datos recopilados en la caracterización química de las maderas (Tabla 1), permitió hacer una estimación teórica de la cantidad de bioetanol en (L/ton) que se puede obtener a partir de glucosa y xilosa en dichas maderas (Fig. 3). Es importante señalar que el rendimiento teórico es un valor de referencia; dependiendo de la materia prima y los procesos de hidrólisis, los rendimientos reales serían entre 60% y 90% del rendimiento teórico. De acuerdo a la estimación de teórica de la cantidad de bioetanol obtenido para E. globulus, el máximo en la producción se encuentra en el rango de edad de 25 a 30 años y es de 435 L/ton de madera. Sin embargo, en los rangos de edad de 4-6 y 7-10 años se obtiene un promedio de 395 L/ton de madera, lo que significa un 10% menos en rendimiento de bioetanol y una disminución en la edad de la plantación de 20 años

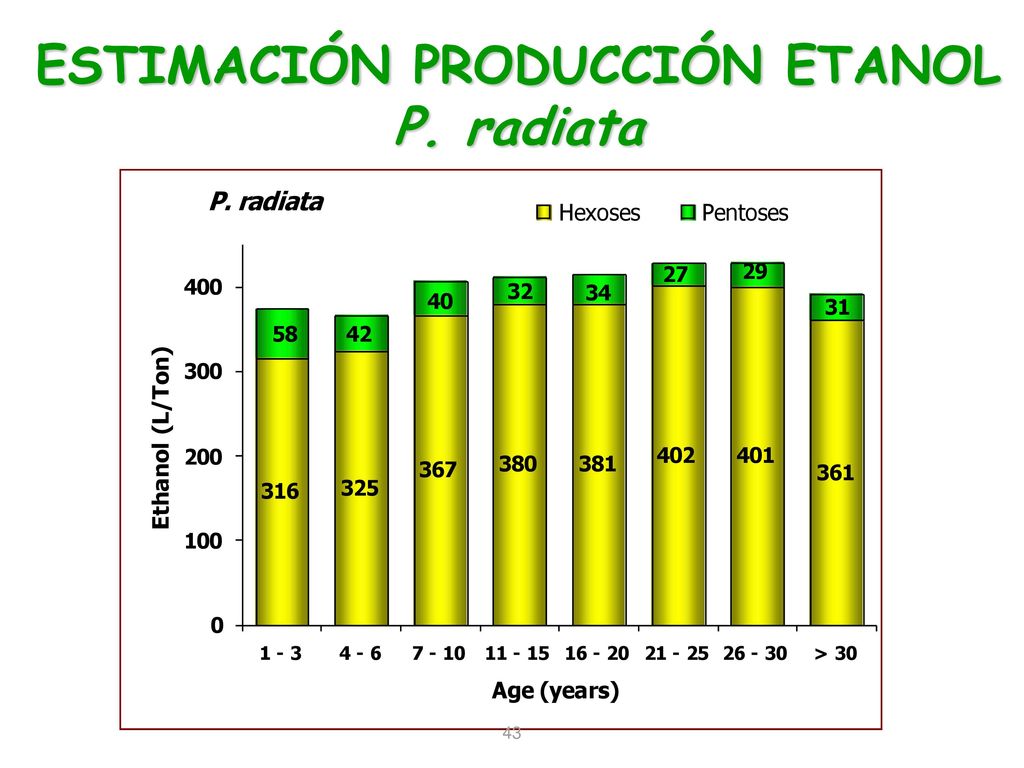

43 ESTIMACIÓN PRODUCCIÓN ETANOL P. radiata

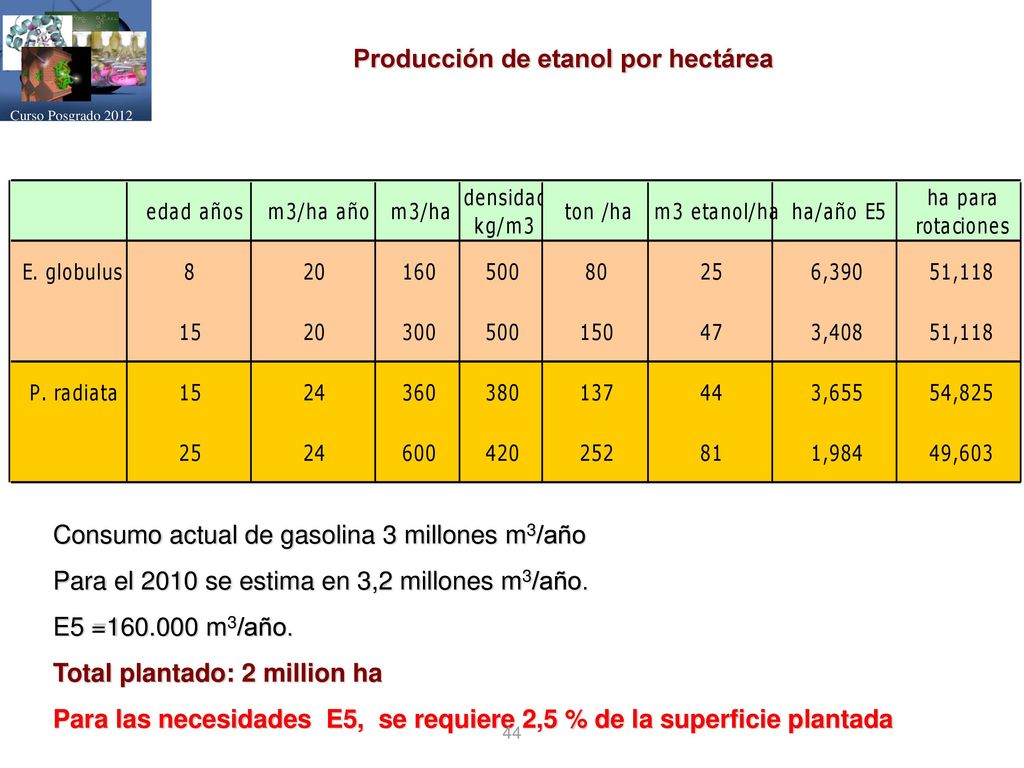

44 Producción de etanol por hectárea
Curso Posgrado 2012 Producción de etanol por hectárea Consumo actual de gasolina 3 millones m3/año Para el 2010 se estima en 3,2 millones m3/año. E5 = m3/año. Total plantado: 2 million ha Para las necesidades E5, se requiere 2,5 % de la superficie plantada

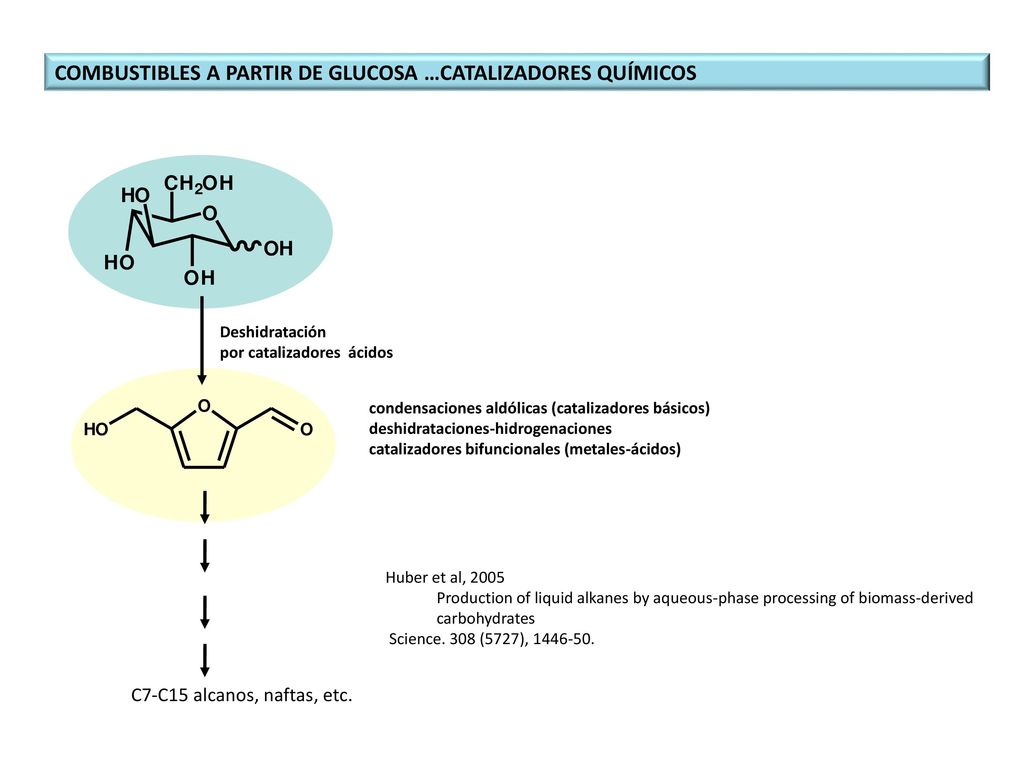

45 COMBUSTIBLES A PARTIR DE GLUCOSA …CATALIZADORES QUÍMICOS
Deshidratación por catalizadores ácidos condensaciones aldólicas (catalizadores básicos) deshidrataciones-hidrogenaciones catalizadores bifuncionales (metales-ácidos) Huber et al, 2005 Production of liquid alkanes by aqueous-phase processing of biomass-derived carbohydrates Science. 308 (5727), C7-C15 alcanos, naftas, etc.

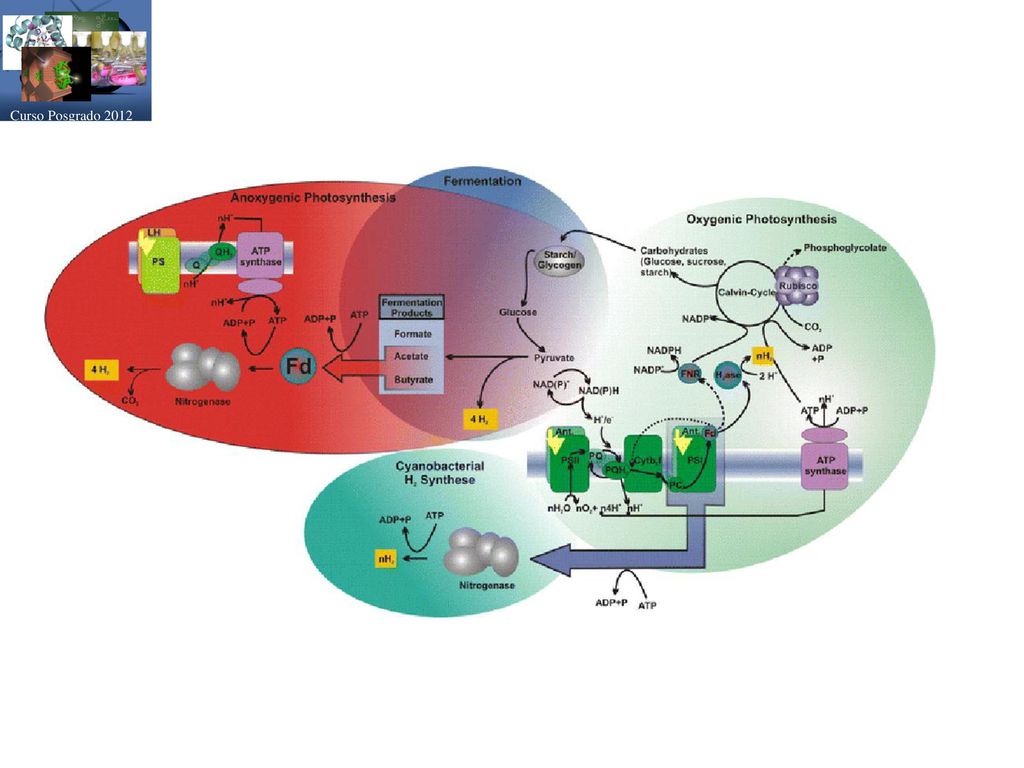

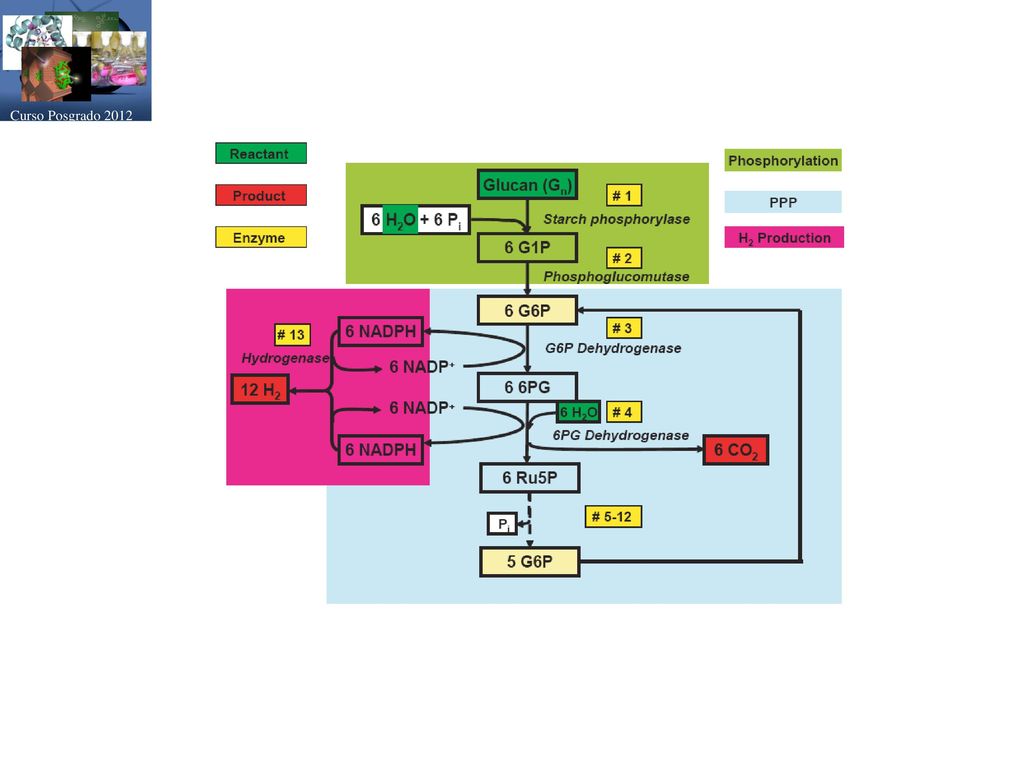

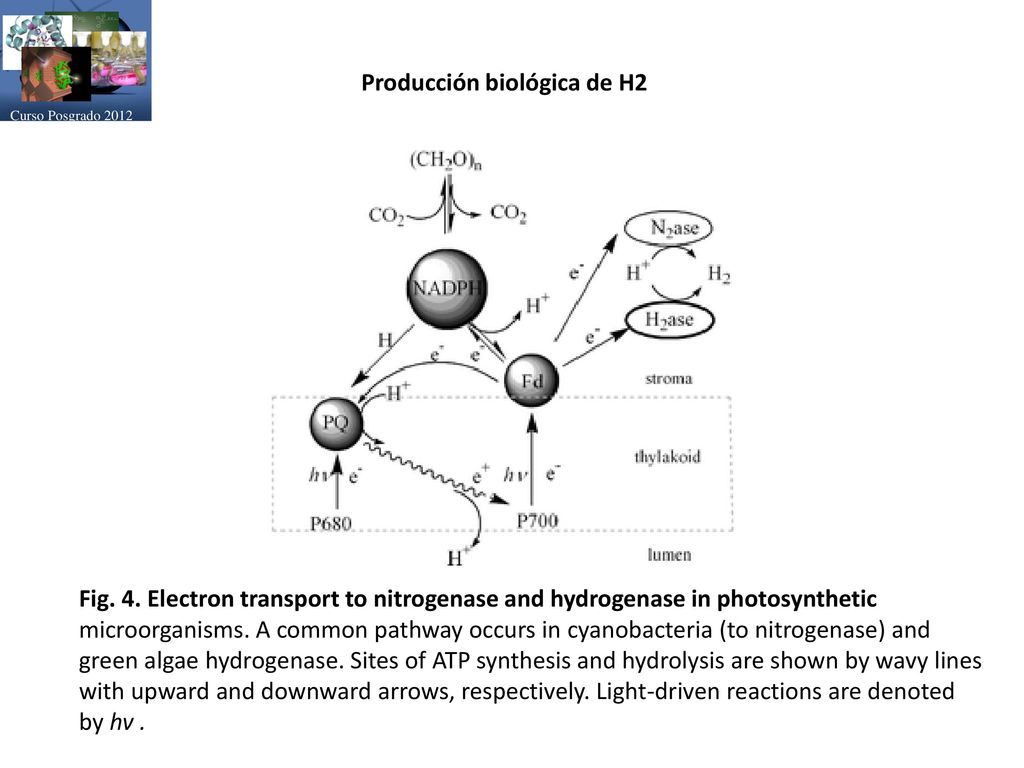

46 Producción biológica de H2
Curso Posgrado 2012 Producción biológica de H2 Fig. 4. Electron transport to nitrogenase and hydrogenase in photosynthetic microorganisms. A common pathway occurs in cyanobacteria (to nitrogenase) and green algae hydrogenase. Sites of ATP synthesis and hydrolysis are shown by wavy lines with upward and downward arrows, respectively. Light-driven reactions are denoted by hv .

47 Curso Posgrado 2012

48 Curso Posgrado 2012

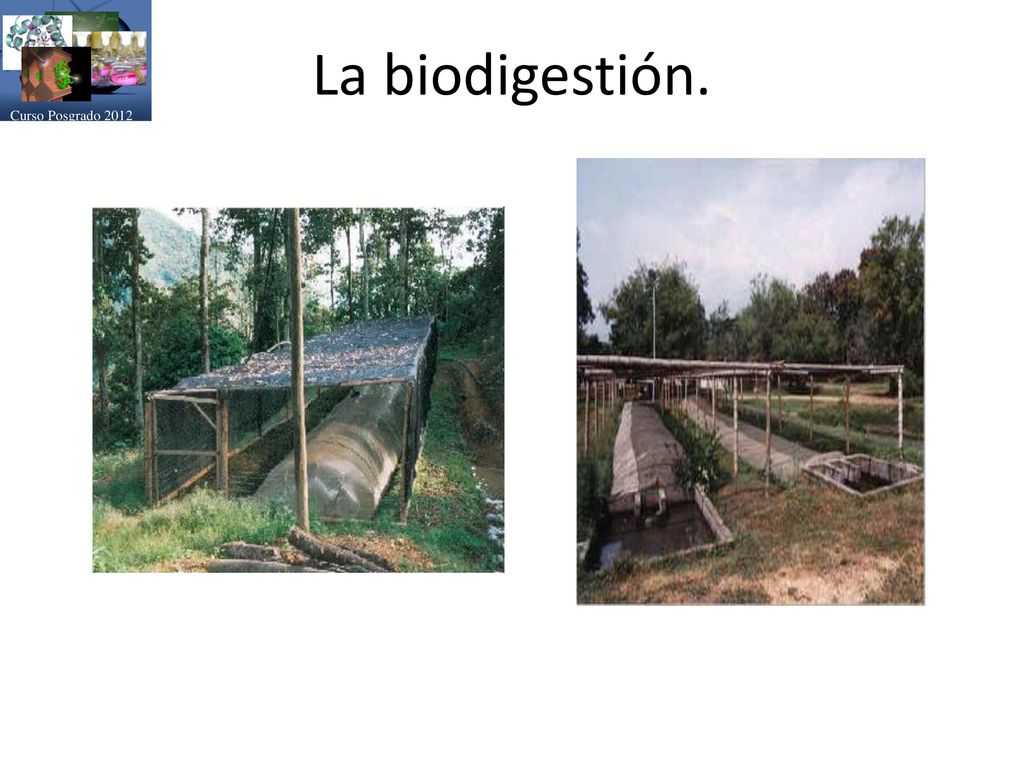

49 Curso Posgrado 2012 La biodigestión.

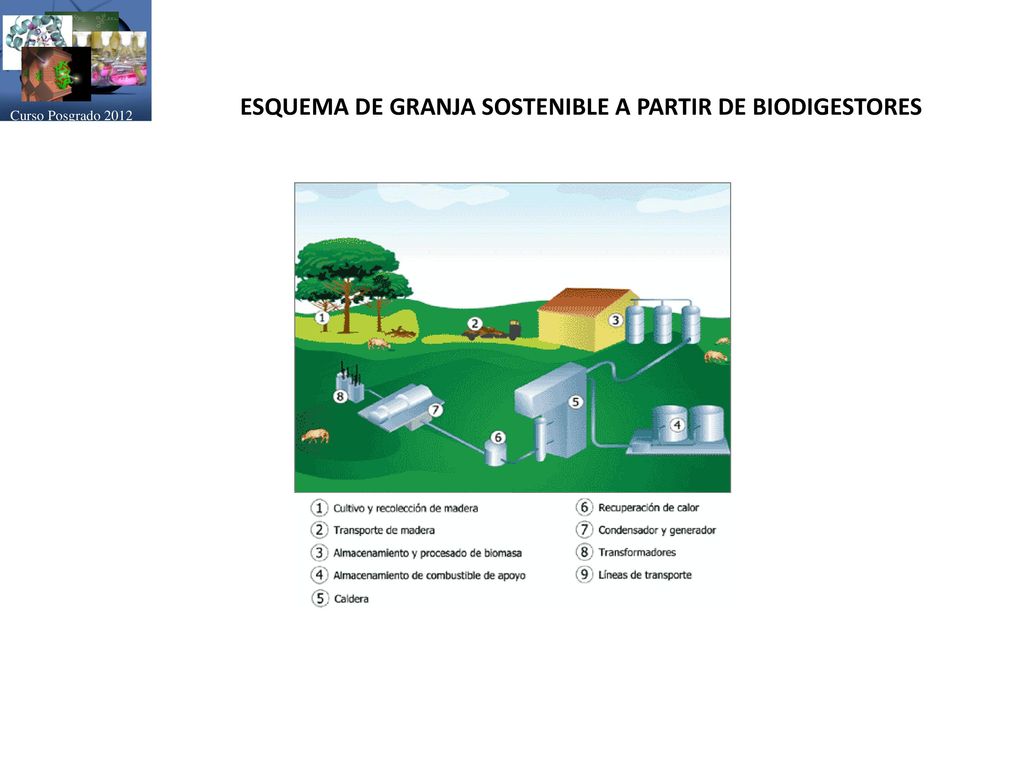

50 ESQUEMA DE GRANJA SOSTENIBLE A PARTIR DE BIODIGESTORES
Curso Posgrado 2012 ESQUEMA DE GRANJA SOSTENIBLE A PARTIR DE BIODIGESTORES

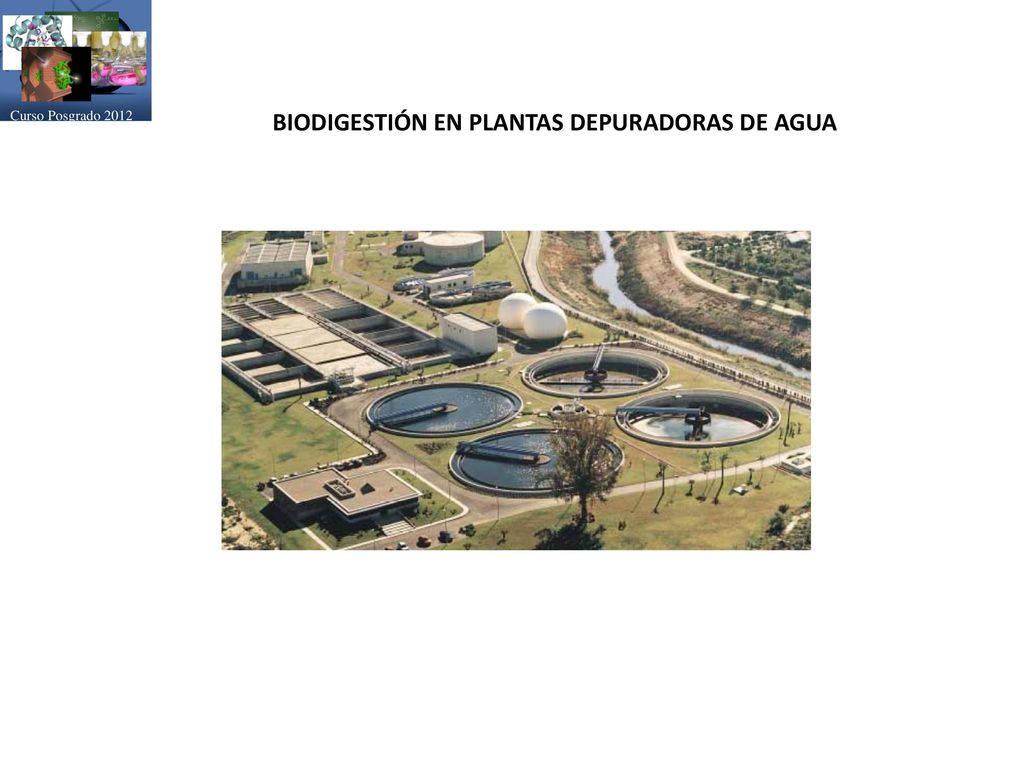

51 BIODIGESTIÓN EN PLANTAS DEPURADORAS DE AGUA
Curso Posgrado 2012 BIODIGESTIÓN EN PLANTAS DEPURADORAS DE AGUA
