SUPERTELECOMUNICACIONES

Presentación del tema: "SUPERTELECOMUNICACIONES"— Transcripción de la presentación:

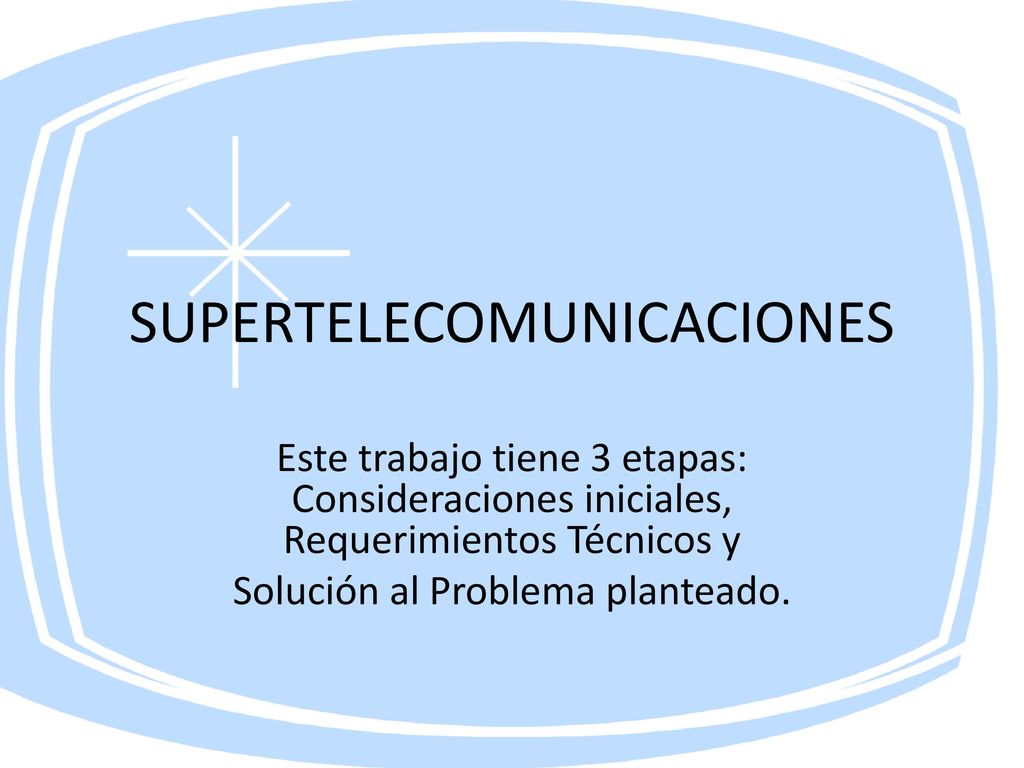

1 SUPERTELECOMUNICACIONES
Este trabajo tiene 3 etapas: Consideraciones iniciales, Requerimientos Técnicos y Solución al Problema planteado.

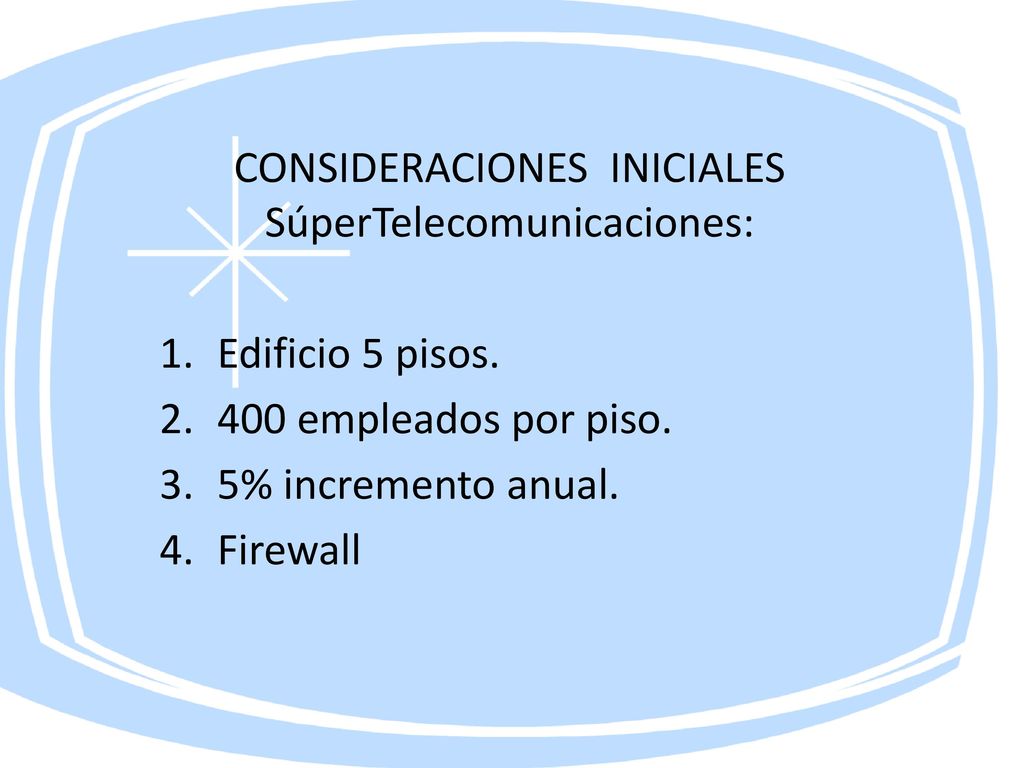

2 CONSIDERACIONES INICIALES SúperTelecomunicaciones:
Edificio 5 pisos. 400 empleados por piso. 5% incremento anual. Firewall

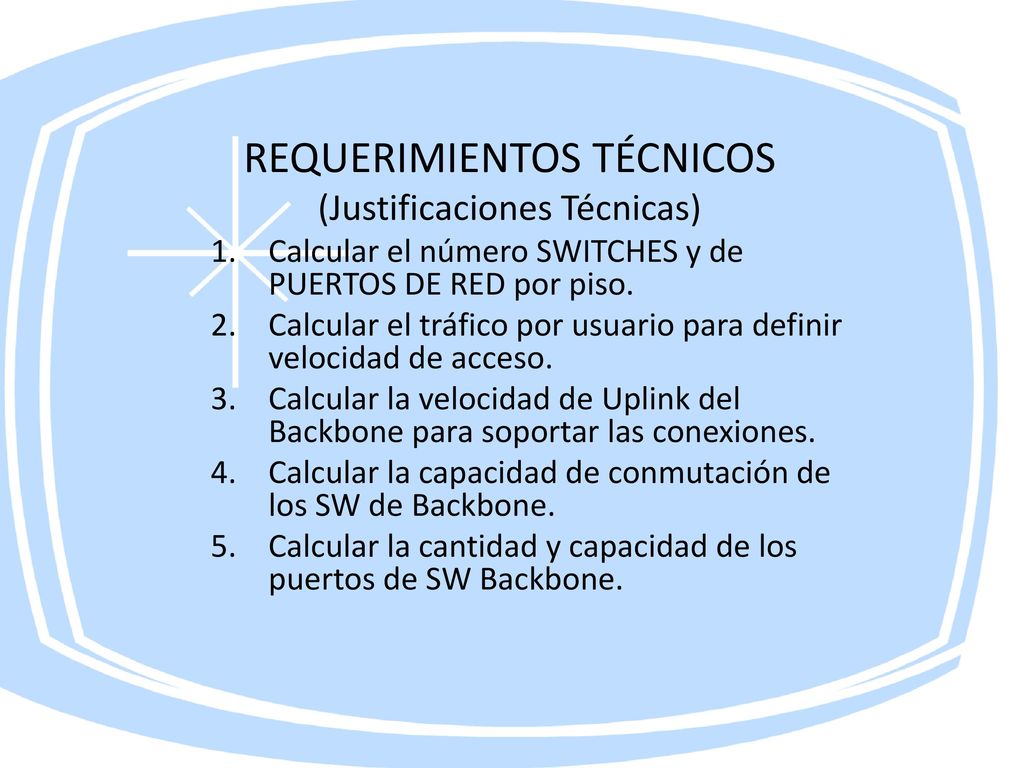

3 REQUERIMIENTOS TÉCNICOS
(Justificaciones Técnicas) Calcular el número SWITCHES y de PUERTOS DE RED por piso. Calcular el tráfico por usuario para definir velocidad de acceso. Calcular la velocidad de Uplink del Backbone para soportar las conexiones. Calcular la capacidad de conmutación de los SW de Backbone. Calcular la cantidad y capacidad de los puertos de SW Backbone.

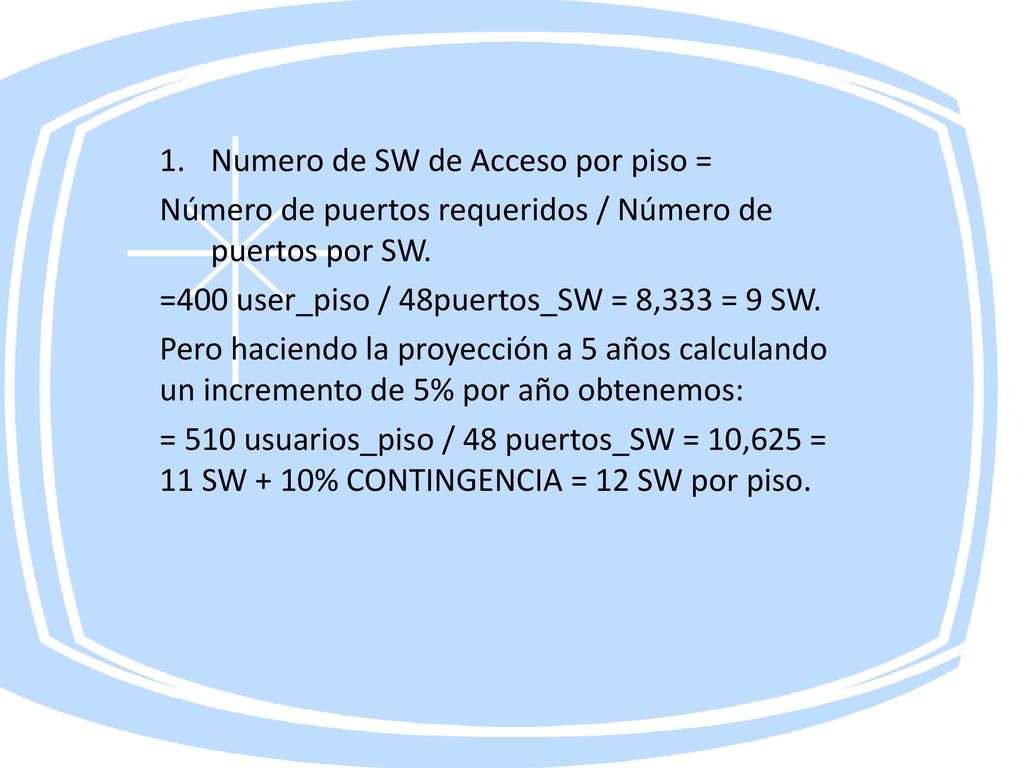

4 Numero de SW de Acceso por piso =
Número de puertos requeridos / Número de puertos por SW. =400 user_piso / 48puertos_SW = 8,333 = 9 SW. Pero haciendo la proyección a 5 años calculando un incremento de 5% por año obtenemos: = 510 usuarios_piso / 48 puertos_SW = 10,625 = 11 SW + 10% CONTINGENCIA = 12 SW por piso.

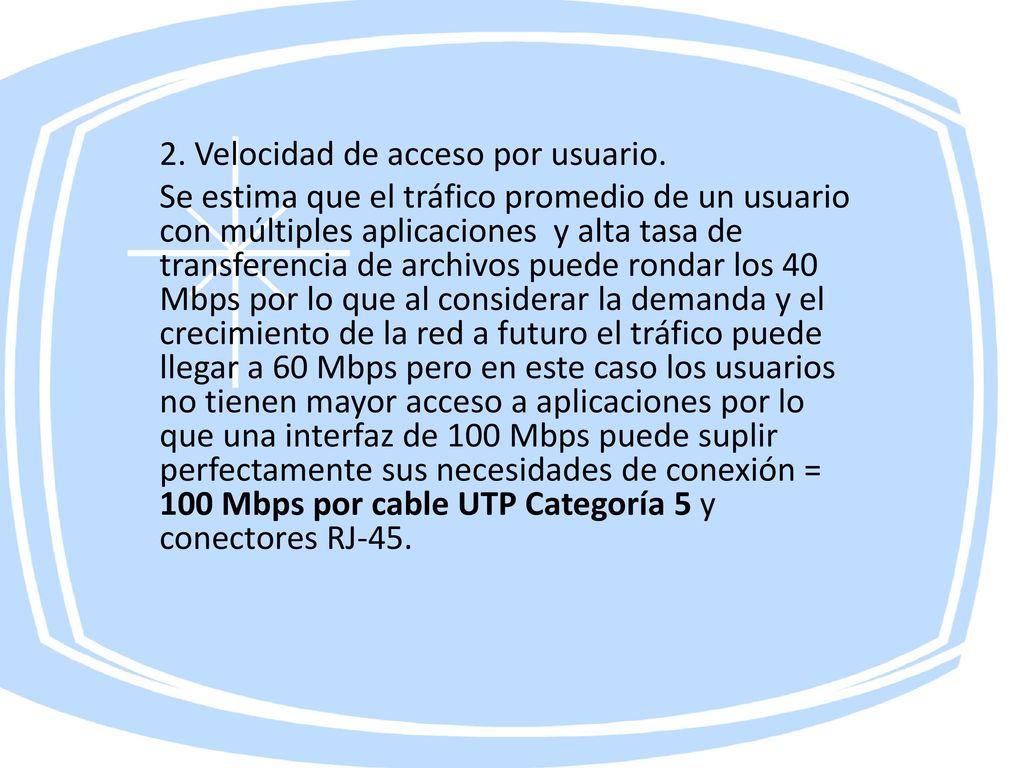

5 2. Velocidad de acceso por usuario.
Se estima que el tráfico promedio de un usuario con múltiples aplicaciones y alta tasa de transferencia de archivos puede rondar los 40 Mbps por lo que al considerar la demanda y el crecimiento de la red a futuro el tráfico puede llegar a 60 Mbps pero en este caso los usuarios no tienen mayor acceso a aplicaciones por lo que una interfaz de 100 Mbps puede suplir perfectamente sus necesidades de conexión = 100 Mbps por cable UTP Categoría 5 y conectores RJ-45.

6 2. Velocidad de acceso por usuario.
Se estima que el tráfico promedio de un usuario con múltiples aplicaciones y alta tasa de transferencia de archivos puede rondar los 40 Mbps por lo que al considerar la demanda y el crecimiento de la red a futuro el tráfico puede llegar a 60 Mbps pero en este caso los usuarios no tienen mayor acceso a aplicaciones por lo que una interfaz de 100 Mbps puede suplir perfectamente sus necesidades de conexión = 100 Mbps por cable UTP Categoría 5 y conectores RJ-45.

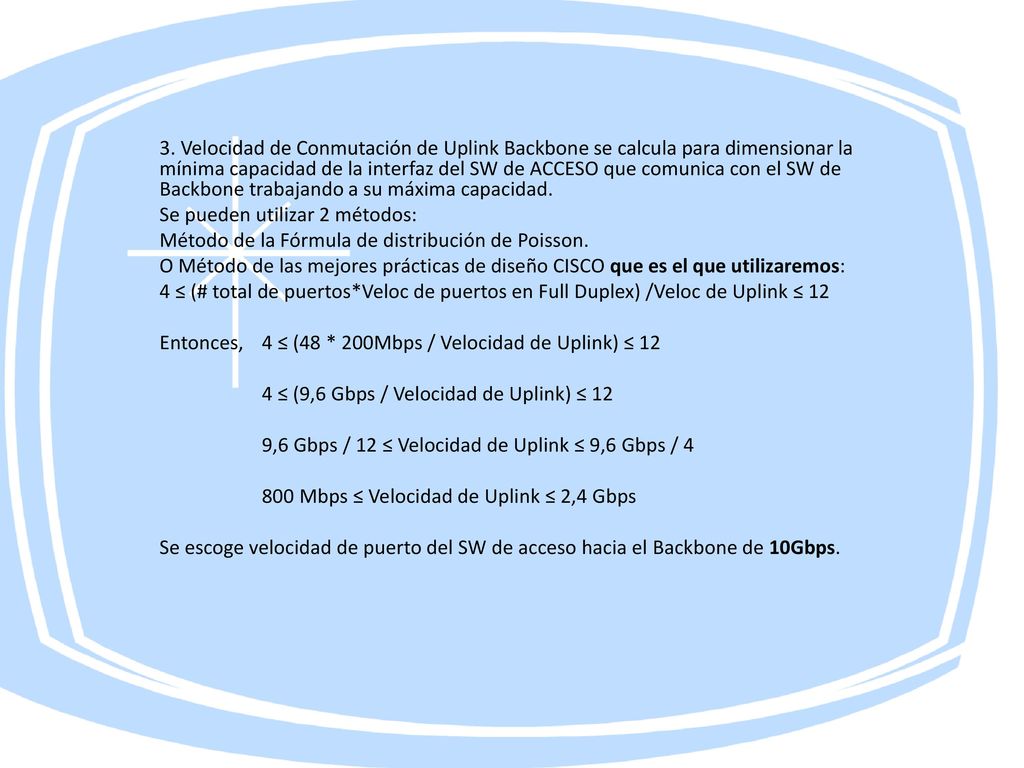

7 3. Velocidad de Conmutación de Uplink Backbone se calcula para dimensionar la mínima capacidad de la interfaz del SW de ACCESO que comunica con el SW de Backbone trabajando a su máxima capacidad. Se pueden utilizar 2 métodos: Método de la Fórmula de distribución de Poisson. O Método de las mejores prácticas de diseño CISCO que es el que utilizaremos: 4 ≤ (# total de puertos*Veloc de puertos en Full Duplex) /Veloc de Uplink ≤ 12 Entonces, 4 ≤ (48 * 200Mbps / Velocidad de Uplink) ≤ 12 4 ≤ (9,6 Gbps / Velocidad de Uplink) ≤ 12 9,6 Gbps / 12 ≤ Velocidad de Uplink ≤ 9,6 Gbps / 4 800 Mbps ≤ Velocidad de Uplink ≤ 2,4 Gbps Se escoge velocidad de puerto del SW de acceso hacia el Backbone de 10Gbps.

8 3. Cálculo de la capacidad de conmutación TOTAL del SW de Acceso.
=2 * [(48 ptos SW para usuario * 100Mbps por pto) + (2 puertos SW para Backbone * 10 Gbps)] ***el SW tiene 2 enlaces al Backbone. = 49,6 Gbps.

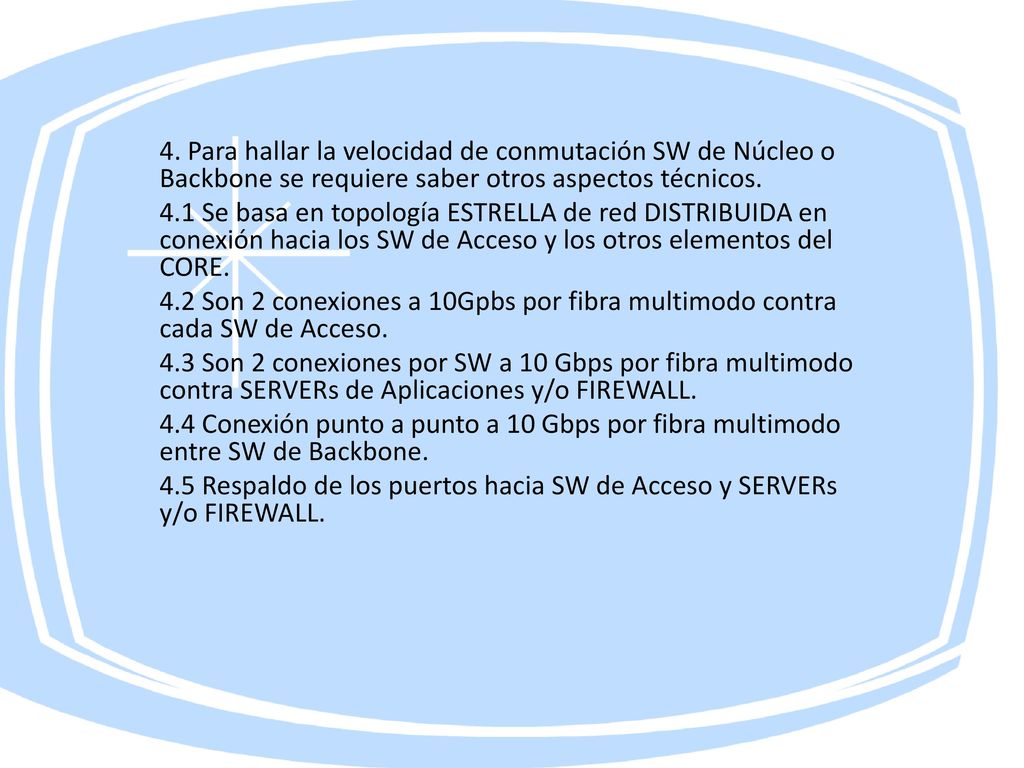

9 4. Para hallar la velocidad de conmutación SW de Núcleo o Backbone se requiere saber otros aspectos técnicos. 4.1 Se basa en topología ESTRELLA de red DISTRIBUIDA en conexión hacia los SW de Acceso y los otros elementos del CORE. 4.2 Son 2 conexiones a 10Gpbs por fibra multimodo contra cada SW de Acceso. 4.3 Son 2 conexiones por SW a 10 Gbps por fibra multimodo contra SERVERs de Aplicaciones y/o FIREWALL. 4.4 Conexión punto a punto a 10 Gbps por fibra multimodo entre SW de Backbone. 4.5 Respaldo de los puertos hacia SW de Acceso y SERVERs y/o FIREWALL.

10 4. Para hallar la velocidad de conmutación SW de Núcleo o Backbone se requiere saber otros aspectos técnicos. 4.1 Se basa en topología ESTRELLA de red DISTRIBUIDA en conexión hacia los SW de Acceso y los otros elementos del CORE. 4.2 Son 2 conexiones a 10Gpbs por fibra multimodo contra cada SW de Acceso. 4.3 Son 2 conexiones por SW a 10 Gbps por fibra multimodo contra SERVERs de Aplicaciones y/o FIREWALL. 4.4 Conexión punto a punto a 10 Gbps por fibra multimodo entre SW de Backbone. 4.5 Respaldo de los puertos hacia SW de Acceso y SERVERs y/o FIREWALL. Entonces, Por cada SW son 2 conexiones a cada SW Acceso (5 SW Acceso), 2 conexiones FW, 2 conexiones entre SW Backbone = 14 conexiones * 10Gbps = 140 Gbps.

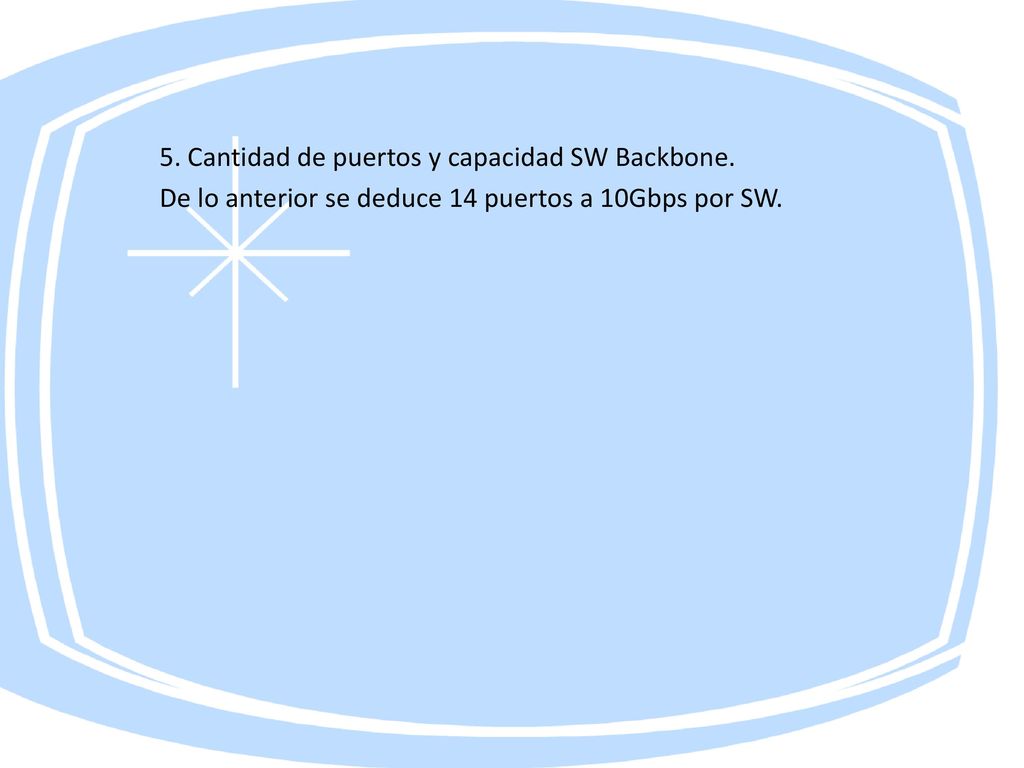

11 5. Cantidad de puertos y capacidad SW Backbone.
De lo anterior se deduce 14 puertos a 10Gbps por SW.

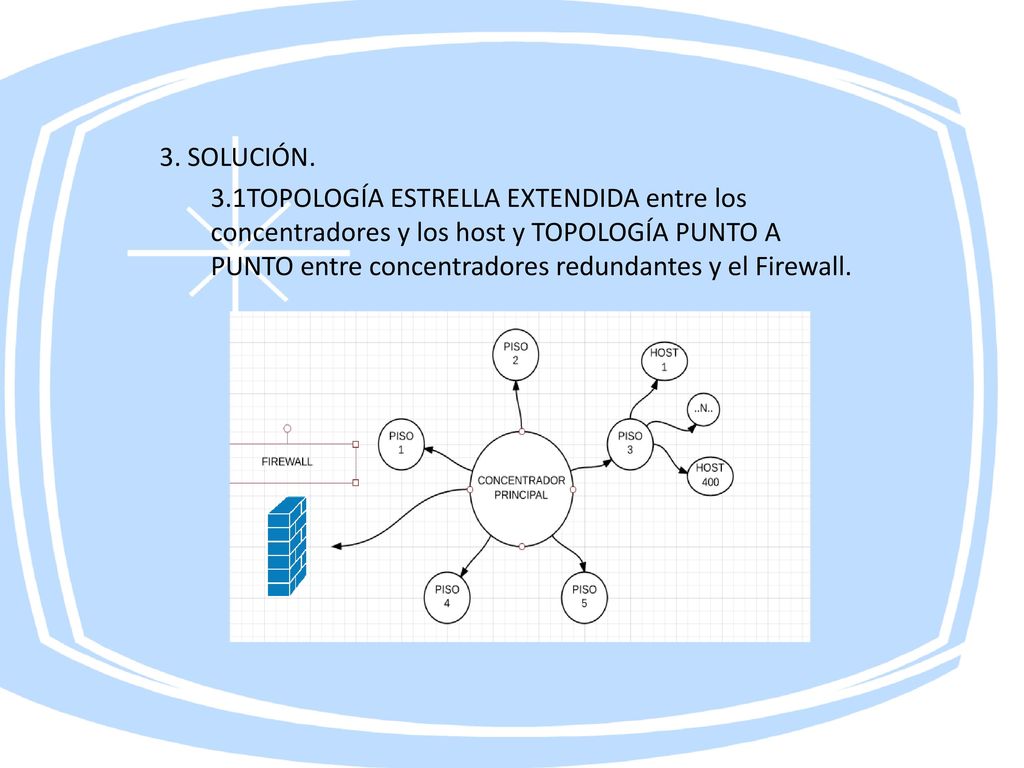

12 3. SOLUCIÓN. 3.1TOPOLOGÍA ESTRELLA EXTENDIDA entre los concentradores y los host y TOPOLOGÍA PUNTO A PUNTO entre concentradores redundantes y el Firewall.

13 3. 2 TECNOLOGÍA ETHERNET SEGÚN EL ESTÁNDAR IEEE 802

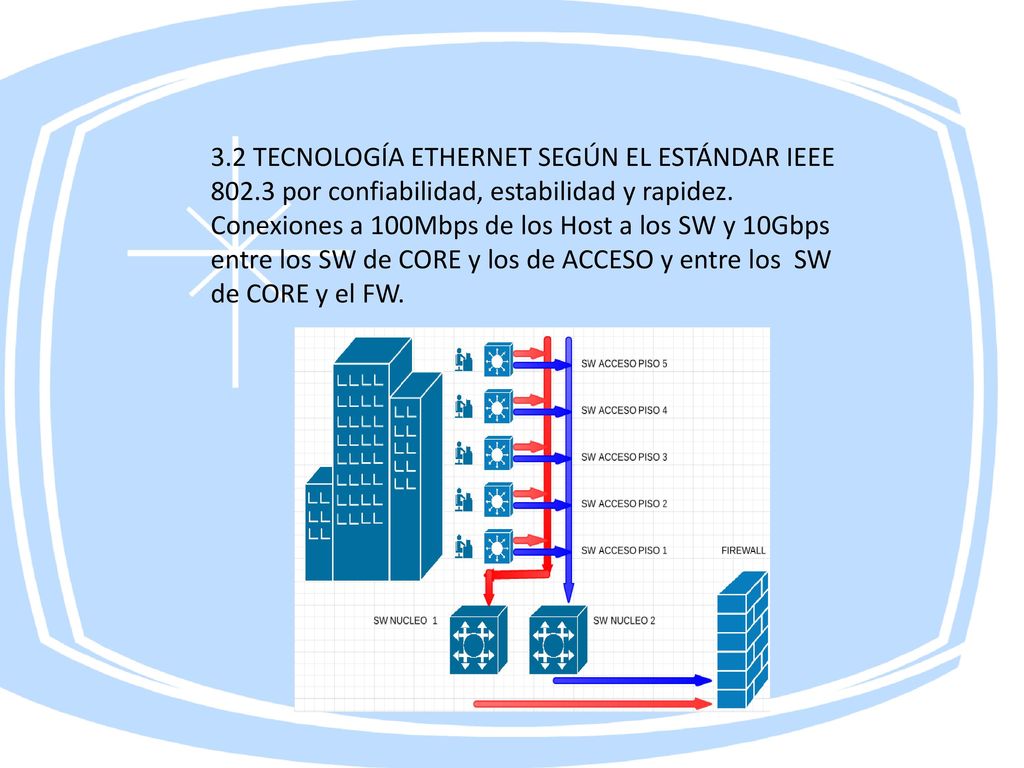

3.2 TECNOLOGÍA ETHERNET SEGÚN EL ESTÁNDAR IEEE por confiabilidad, estabilidad y rapidez. Conexiones a 100Mbps de los Host a los SW y 10Gbps entre los SW de CORE y los de ACCESO y entre los SW de CORE y el FW.

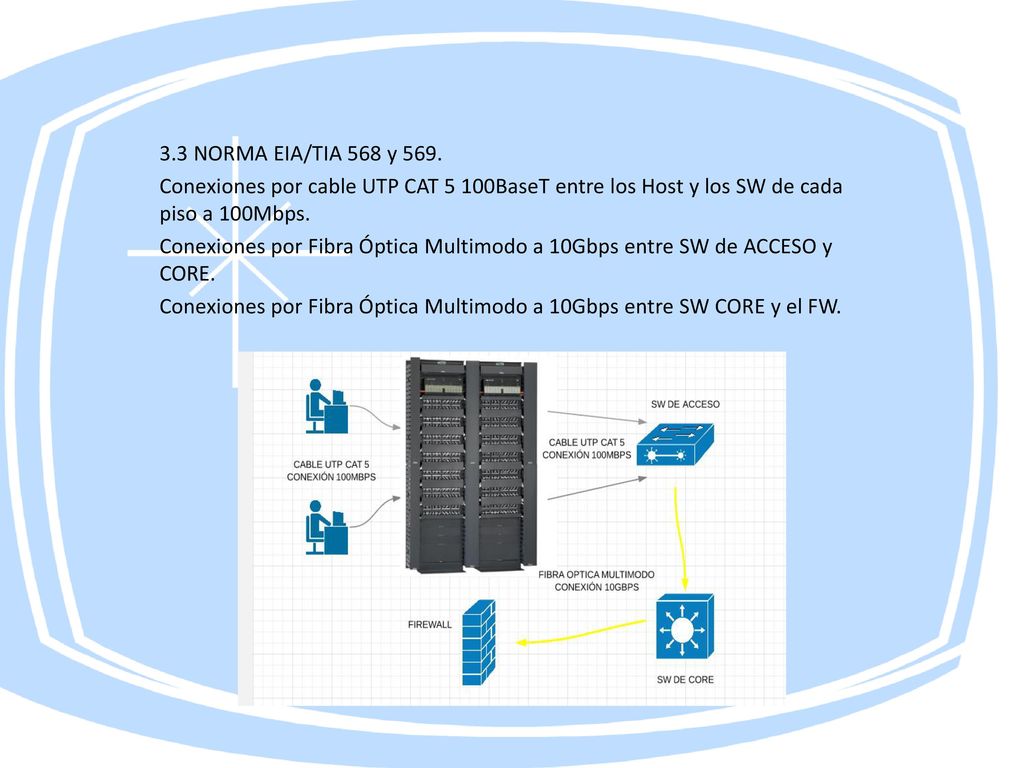

14 3.3 NORMA EIA/TIA 568 y 569. Conexiones por cable UTP CAT 5 100BaseT entre los Host y los SW de cada piso a 100Mbps. Conexiones por Fibra Óptica Multimodo a 10Gbps entre SW de ACCESO y CORE. Conexiones por Fibra Óptica Multimodo a 10Gbps entre SW CORE y el FW.

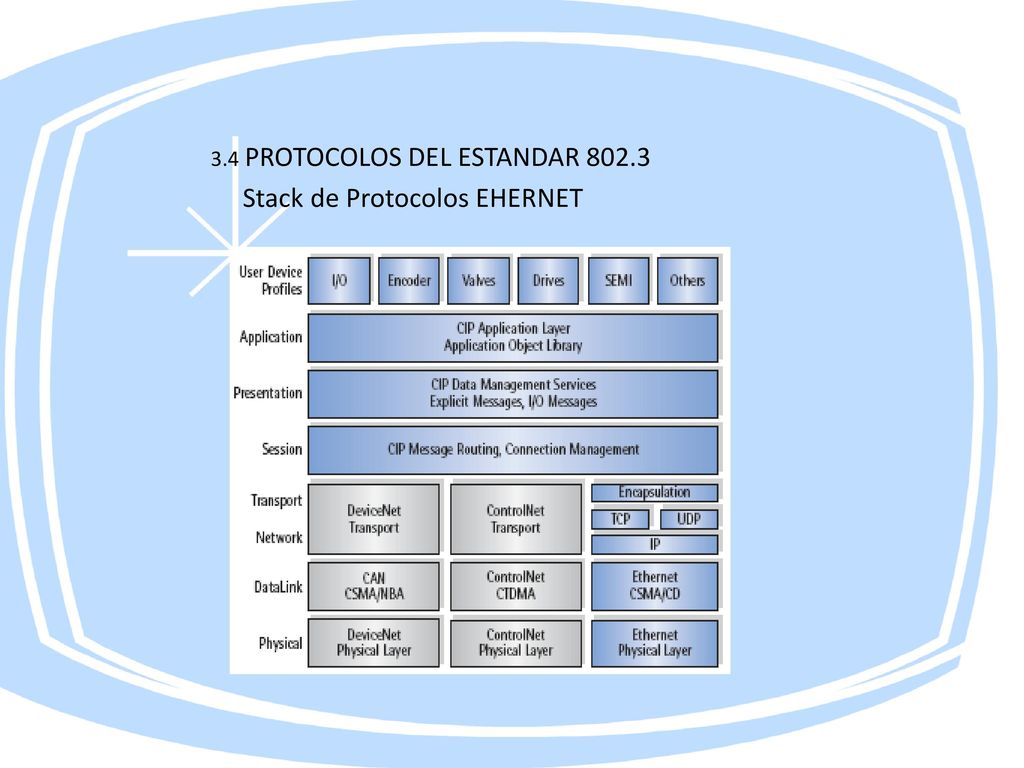

15 3.4 PROTOCOLOS DEL ESTANDAR 802.3 Stack de Protocolos EHERNET

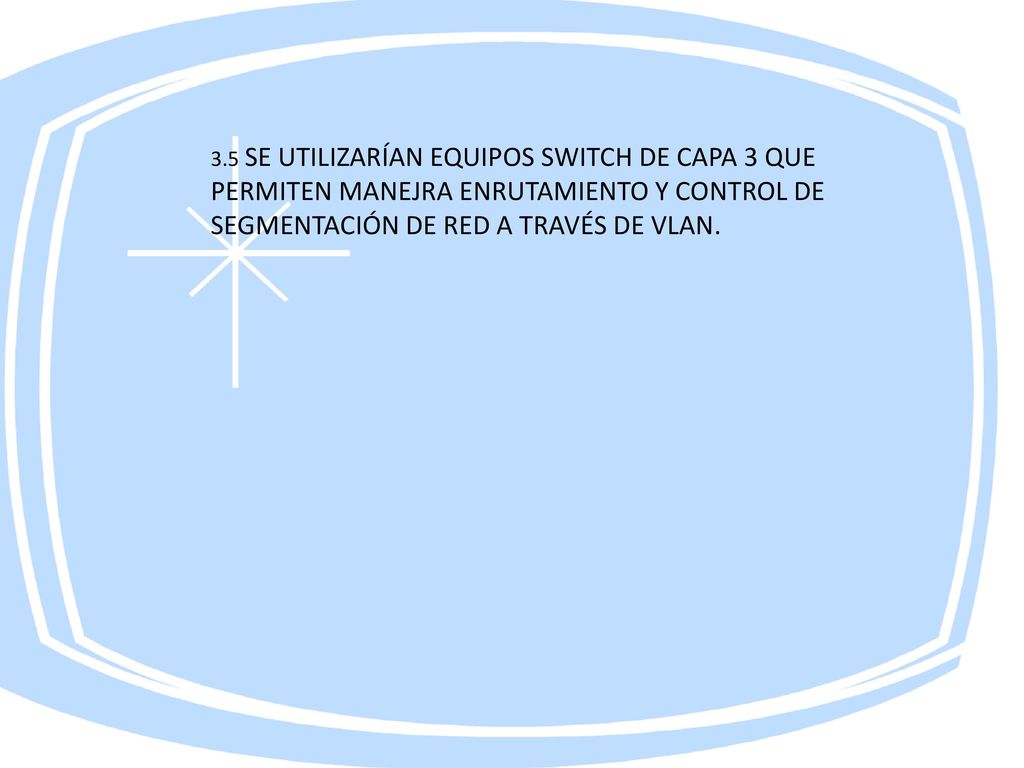

16 3.5 SE UTILIZARÍAN EQUIPOS SWITCH DE CAPA 3 QUE PERMITEN MANEJRA ENRUTAMIENTO Y CONTROL DE SEGMENTACIÓN DE RED A TRAVÉS DE VLAN.

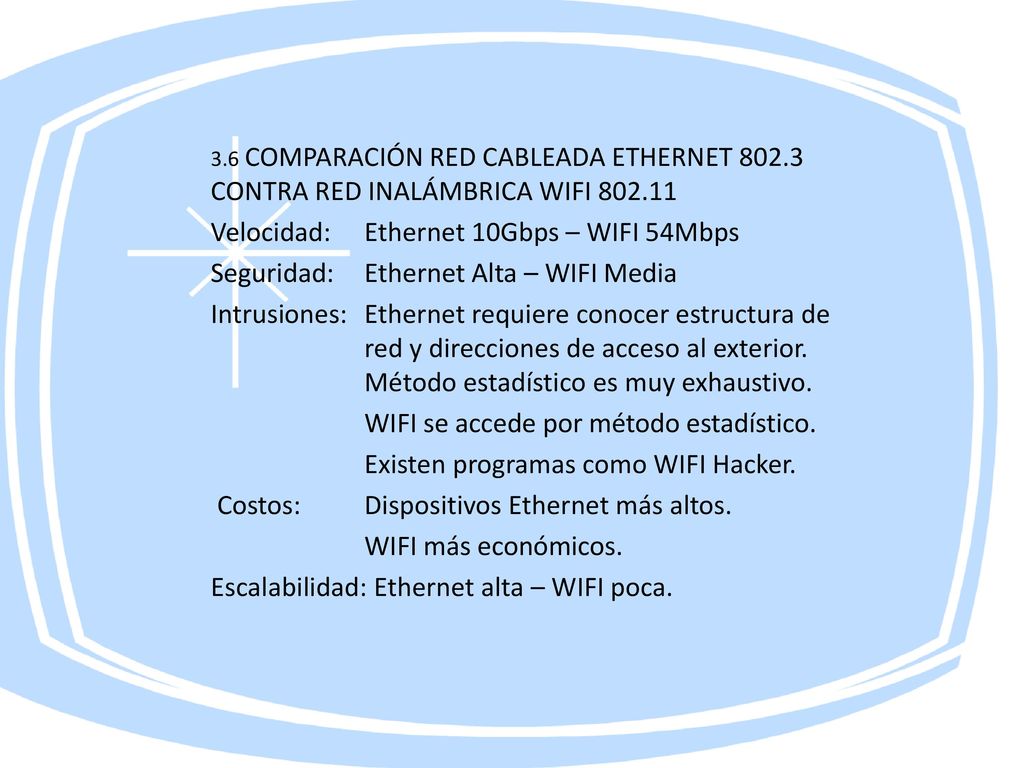

17 Velocidad: Ethernet 10Gbps – WIFI 54Mbps
3.6 COMPARACIÓN RED CABLEADA ETHERNET CONTRA RED INALÁMBRICA WIFI Velocidad: Ethernet 10Gbps – WIFI 54Mbps Seguridad: Ethernet Alta – WIFI Media Intrusiones: Ethernet requiere conocer estructura de red y direcciones de acceso al exterior. Método estadístico es muy exhaustivo. WIFI se accede por método estadístico. Existen programas como WIFI Hacker. Costos: Dispositivos Ethernet más altos. WIFI más económicos. Escalabilidad: Ethernet alta – WIFI poca.

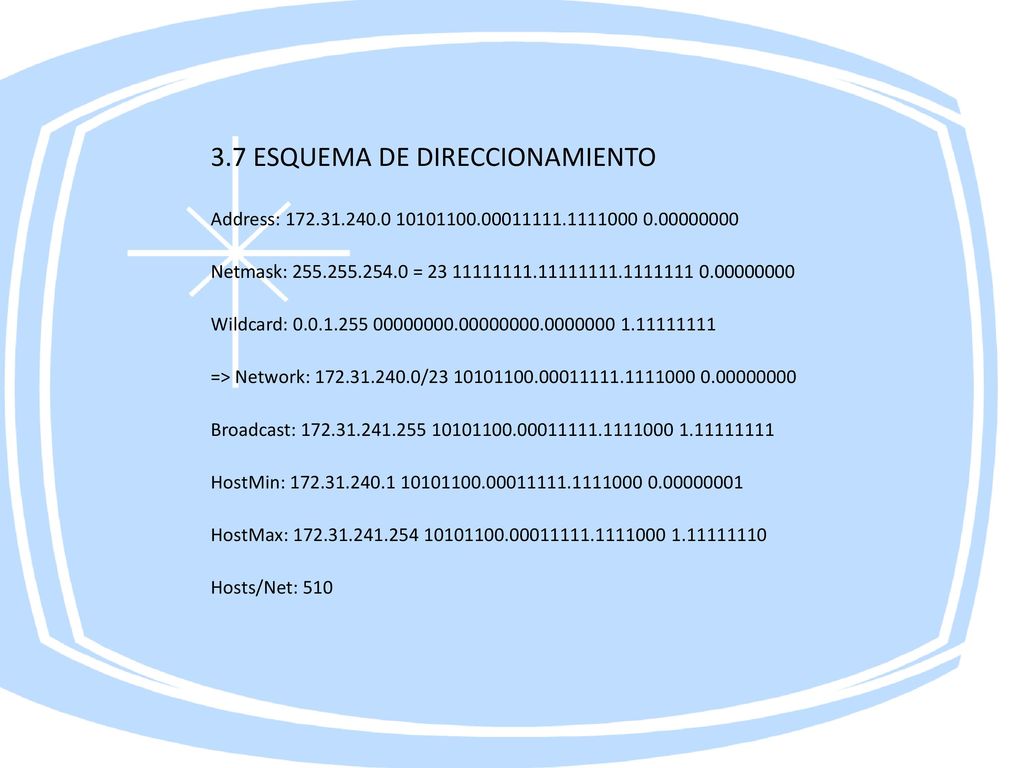

18 3.7 ESQUEMA DE DIRECCIONAMIENTO
Address: Netmask: = Wildcard: => Network: / Broadcast: HostMin: HostMax: Hosts/Net: 510

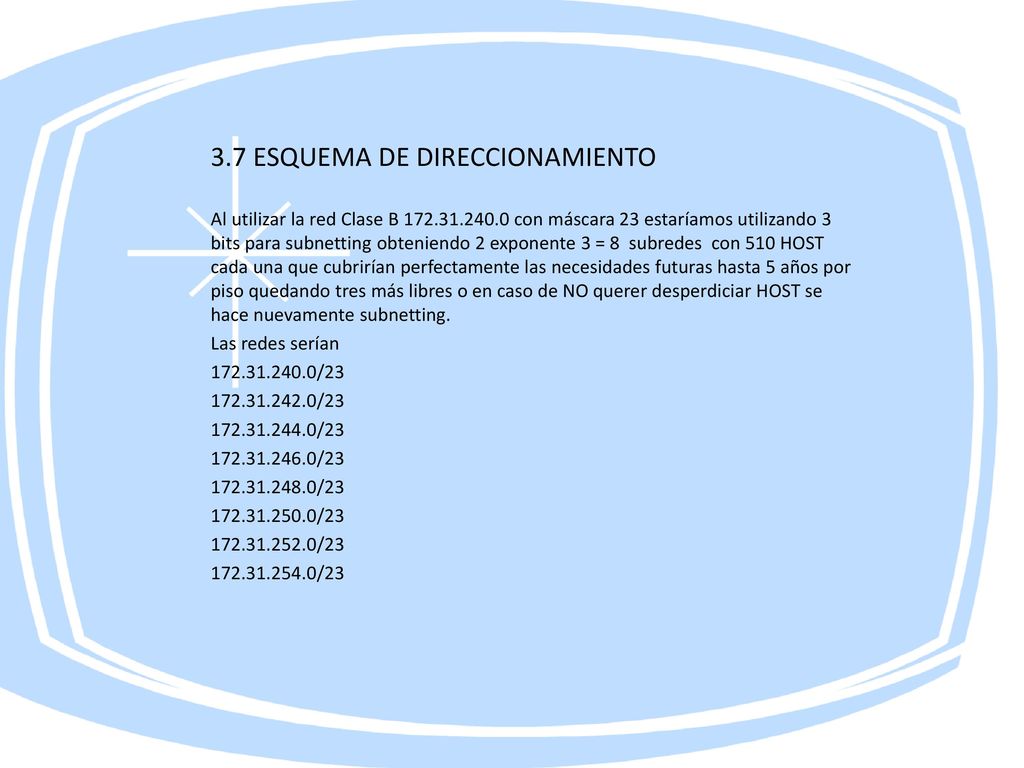

19 3.7 ESQUEMA DE DIRECCIONAMIENTO
Al utilizar la red Clase B con máscara 23 estaríamos utilizando 3 bits para subnetting obteniendo 2 exponente 3 = 8 subredes con 510 HOST cada una que cubrirían perfectamente las necesidades futuras hasta 5 años por piso quedando tres más libres o en caso de NO querer desperdiciar HOST se hace nuevamente subnetting. Las redes serían /23 /23 /23 /23 /23 /23 /23 /23
