Equilibrio de cuerpos rígidos. Elasticidad

Presentación del tema: "Equilibrio de cuerpos rígidos. Elasticidad"— Transcripción de la presentación:

1 Equilibrio de cuerpos rígidos. Elasticidad

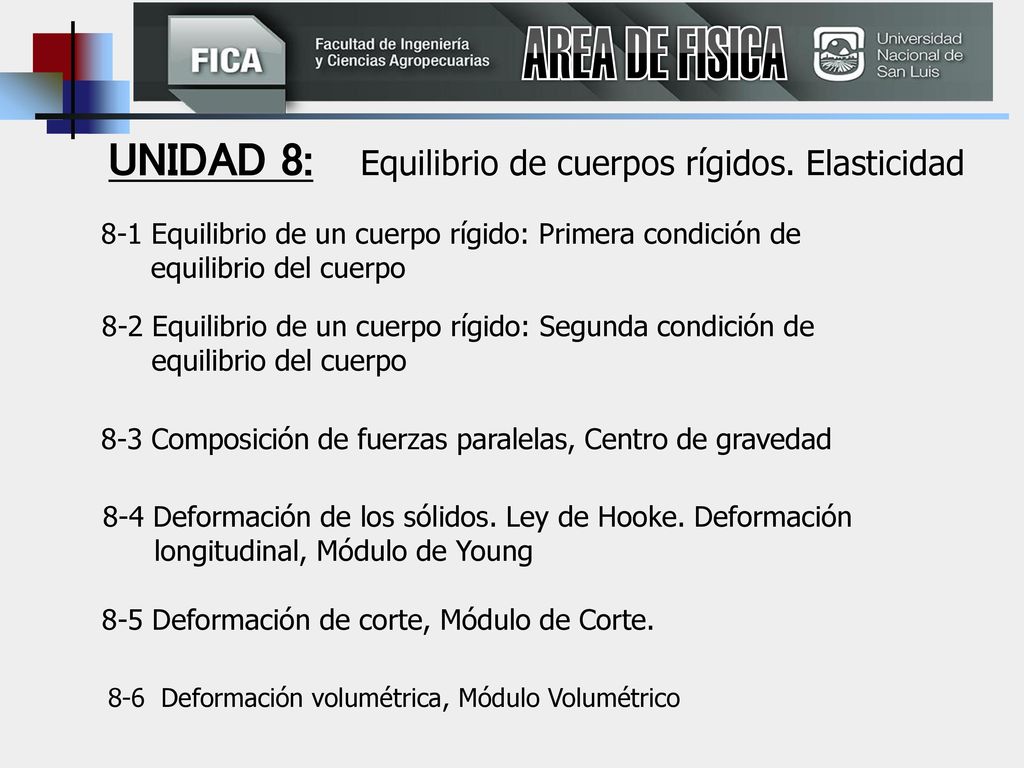

AREA DE FISICA UNIDAD 8: Equilibrio de cuerpos rígidos. Elasticidad 8-1 Equilibrio de un cuerpo rígido: Primera condición de equilibrio del cuerpo 8-2 Equilibrio de un cuerpo rígido: Segunda condición de equilibrio del cuerpo 8-3 Composición de fuerzas paralelas, Centro de gravedad 8-4 Deformación de los sólidos. Ley de Hooke. Deformación longitudinal, Módulo de Young 8-5 Deformación de corte, Módulo de Corte. 8-6 Deformación volumétrica, Módulo Volumétrico

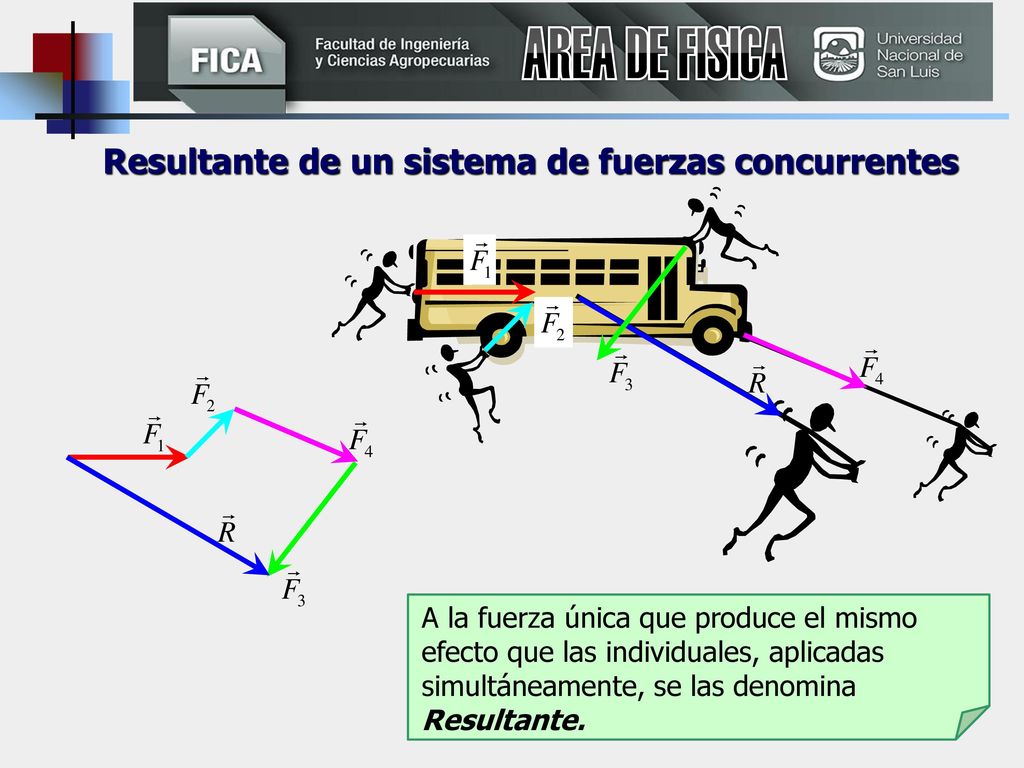

2 AREA DE FISICA Resultante de un sistema de fuerzas concurrentes
A la fuerza única que produce el mismo efecto que las individuales, aplicadas simultáneamente, se las denomina Resultante.

3 Resultante de un sistema de fuerzas concurrentes

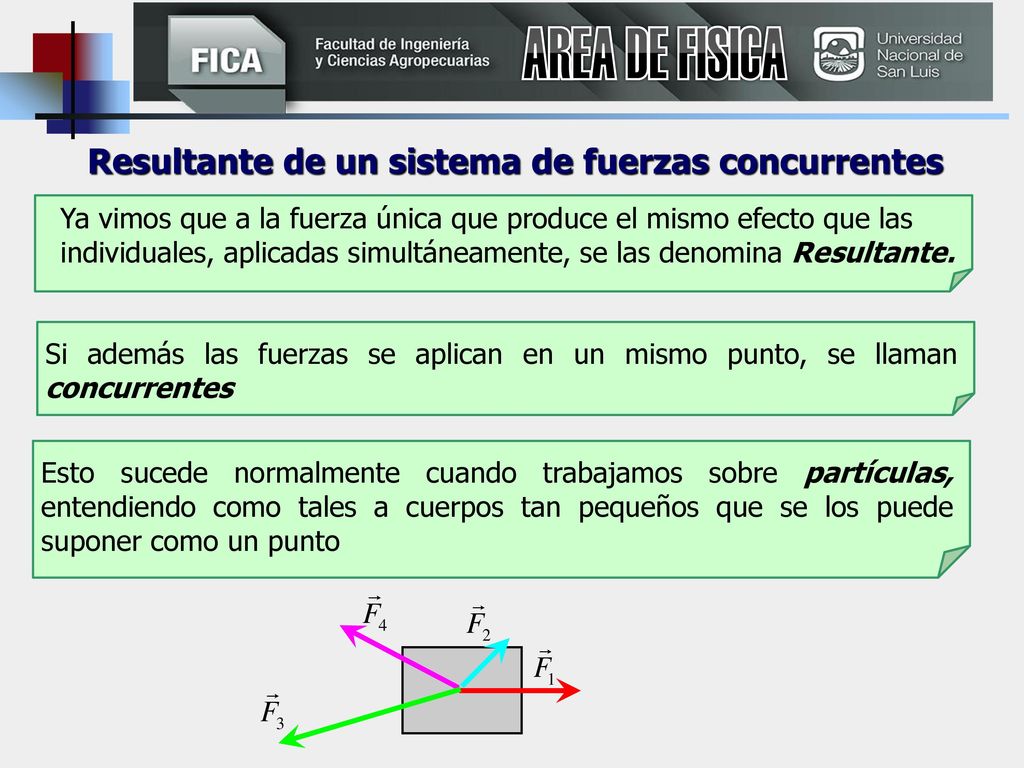

AREA DE FISICA Resultante de un sistema de fuerzas concurrentes Ya vimos que a la fuerza única que produce el mismo efecto que las individuales, aplicadas simultáneamente, se las denomina Resultante. Si además las fuerzas se aplican en un mismo punto, se llaman concurrentes Esto sucede normalmente cuando trabajamos sobre partículas, entendiendo como tales a cuerpos tan pequeños que se los puede suponer como un punto

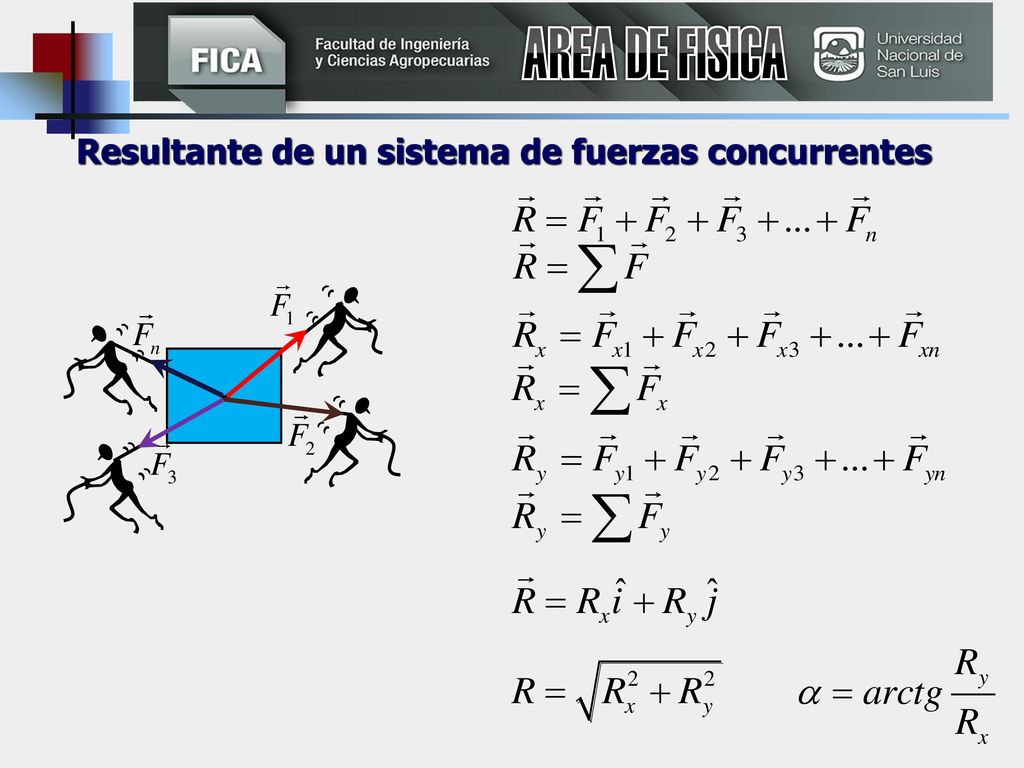

4 Resultante de un sistema de fuerzas concurrentes

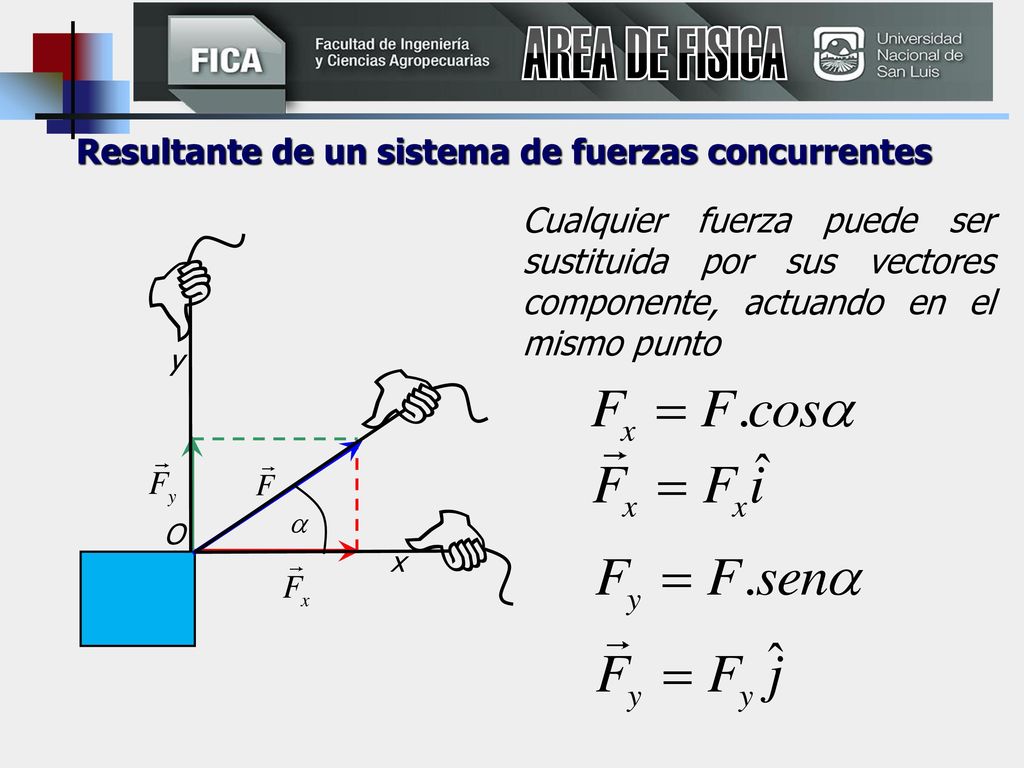

AREA DE FISICA Resultante de un sistema de fuerzas concurrentes Cualquier fuerza puede ser sustituida por sus vectores componente, actuando en el mismo punto  y    O x

5 Resultante de un sistema de fuerzas concurrentes
AREA DE FISICA Resultante de un sistema de fuerzas concurrentes

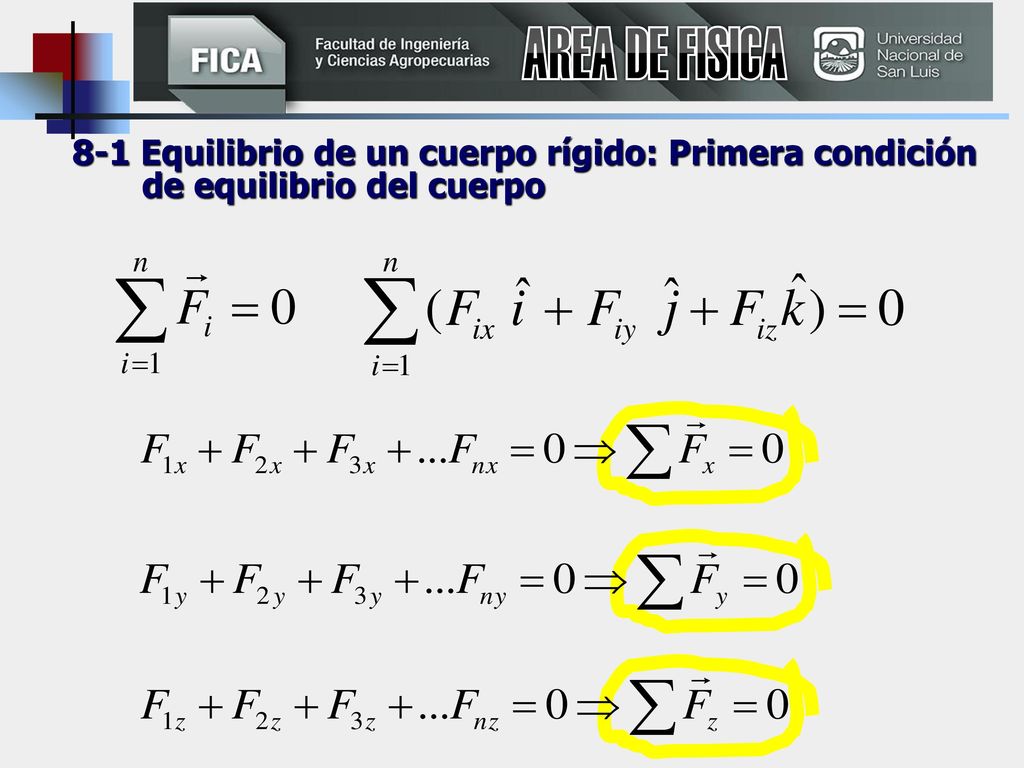

6 AREA DE FISICA 8-1 Equilibrio de un cuerpo rígido: Primera condición de equilibrio del cuerpo primera condición de equilibrio de un cuerpo.

7 AREA DE FISICA 8-1 Equilibrio de un cuerpo rígido: Primera condición de equilibrio del cuerpo

8 AREA DE FISICA Equilibrio unidimensional y x

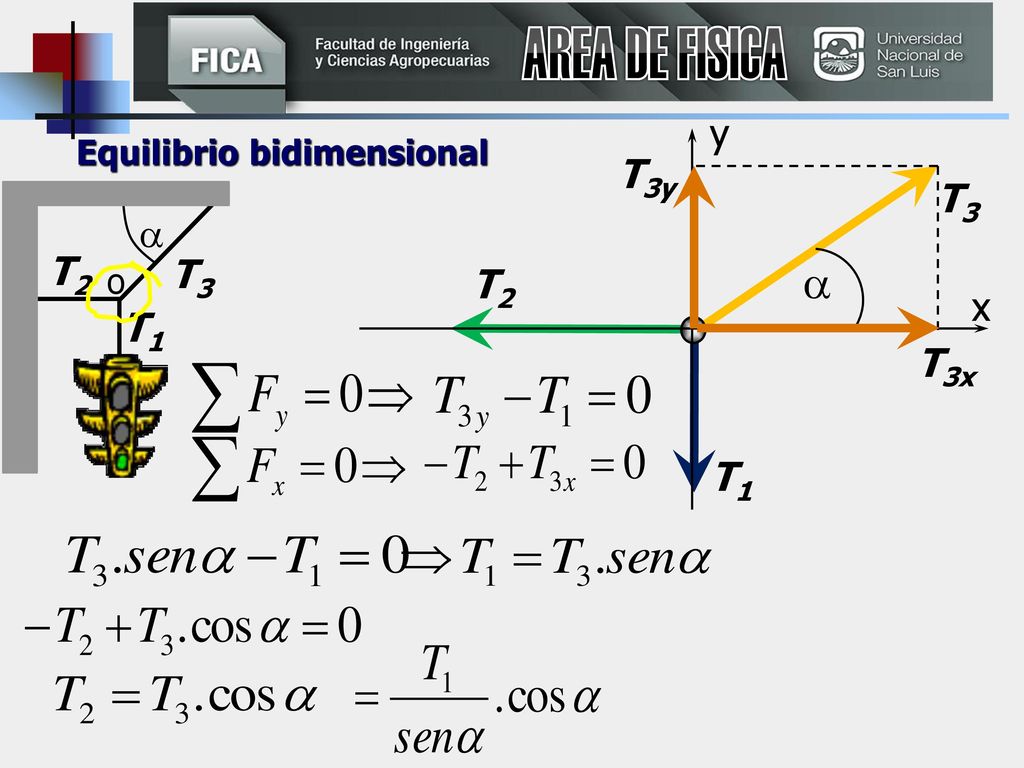

9  y T3y T3  T2 T3 T2 x T1 T3x T1 AREA DE FISICA
Equilibrio bidimensional T3y T3 T2 T1 o  T3 T2  x T3x T1

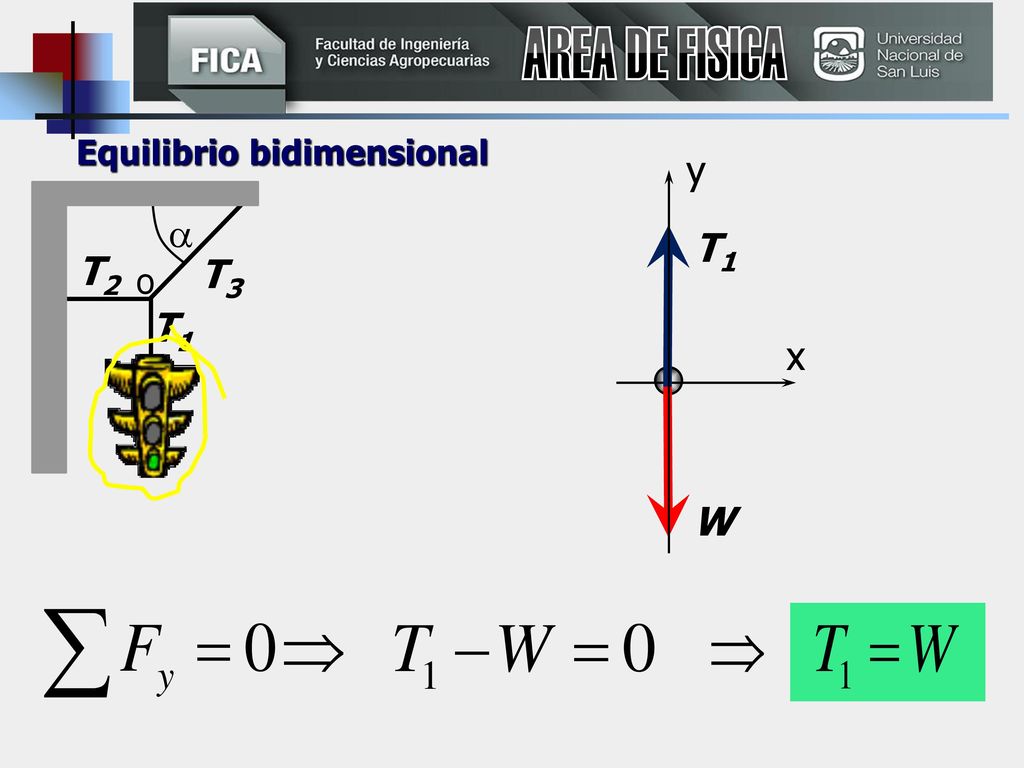

10 AREA DE FISICA Equilibrio bidimensional y T2 T1 o  T3 T1 x W

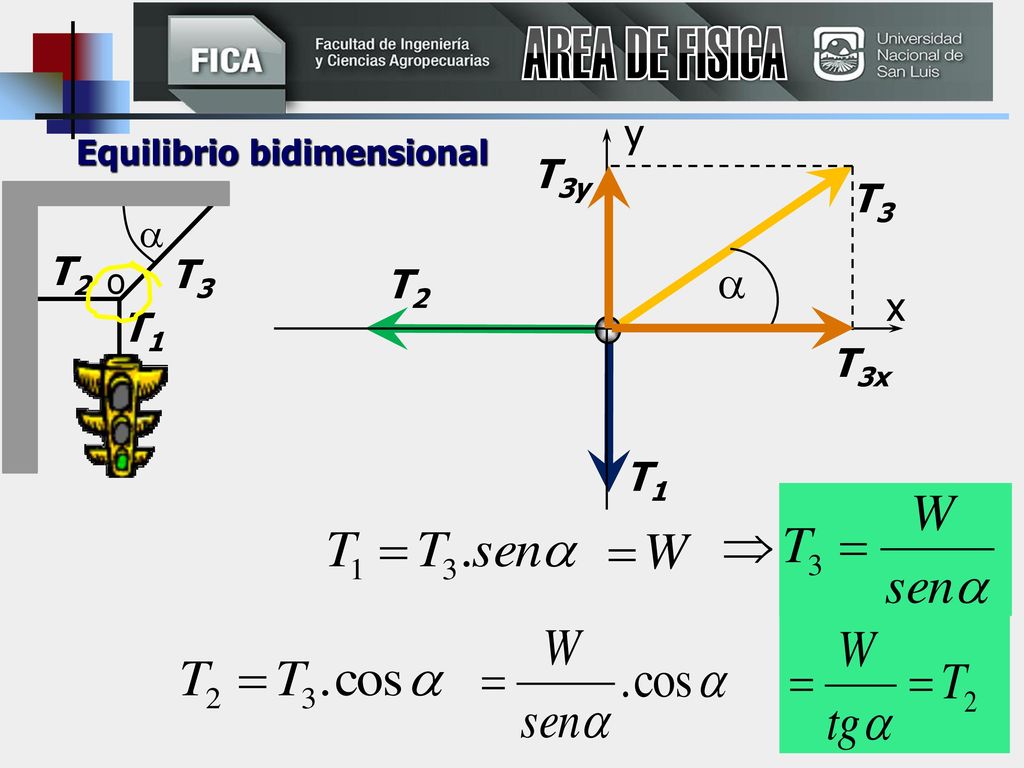

11  y T3y T3  T2 T3 T2 x T1 T3x T1 AREA DE FISICA
Equilibrio bidimensional T3y T3 T2 T1 o  T3 T2  x T3x T1

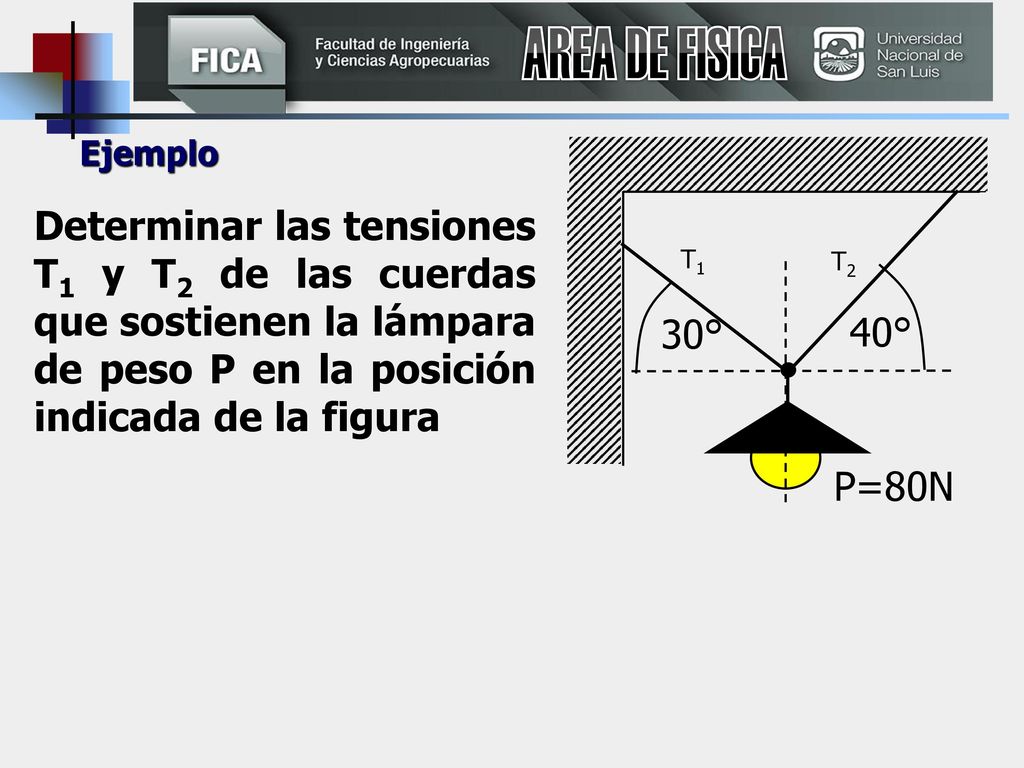

12 AREA DE FISICA Ejemplo T2 T1 P=80N 40° 30° Determinar las tensiones T1 y T2 de las cuerdas que sostienen la lámpara de peso P en la posición indicada de la figura

13 AREA DE FISICA 8-2 Equilibrio de un cuerpo rígido: Segunda condición de equilibrio del cuerpo Consideremos la figura. Si se aplican dos fuerzas iguales F, en el centro de una regla rígida ligera, la regla queda en equilibrio, ya que se cumple la primera condición de equilibrio dada por la ecuación F=0. O A O Si una de las fuerzas se aplica en el punto O y la otra en el punto A, la regla comenzará a girar, en sentido contrario a las aguas del reloj. La regla no está en equilibrio y sin embargo se cumple que F=0. Las fuerzas no concurrentes pueden producir una rotación o momento que hacen girar el cuerpo. En este caso el cuerpo no está en equilibrio, ya que está girando, y sin embargo cumple la primera condición de equilibrio.

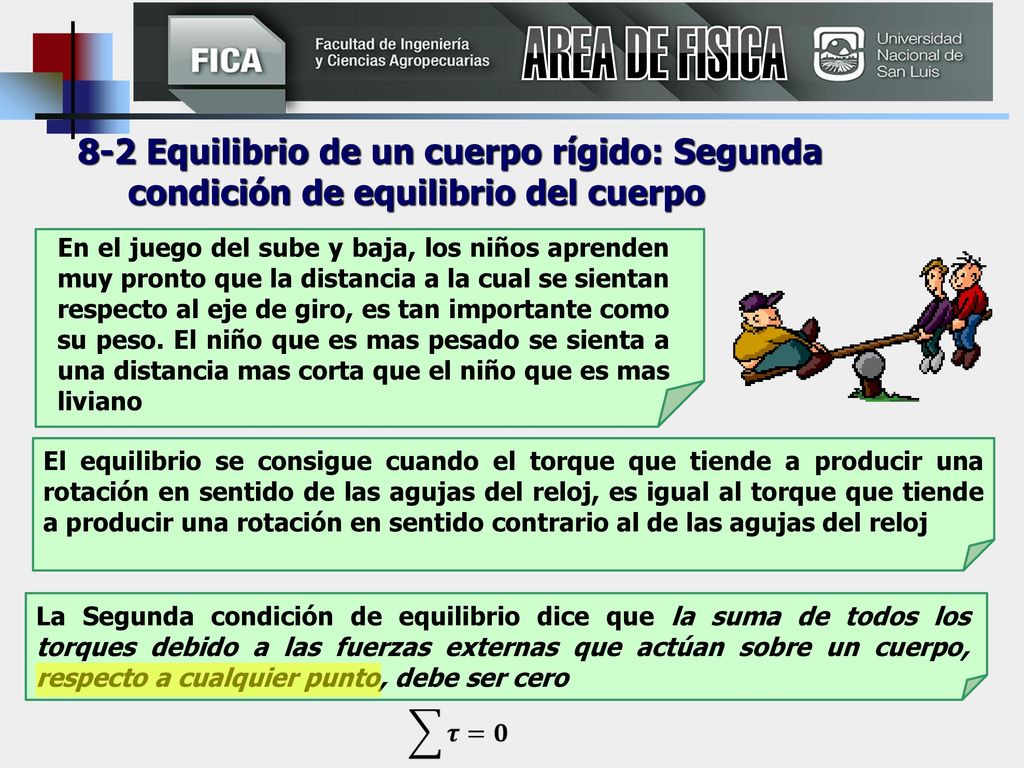

14 AREA DE FISICA 8-2 Equilibrio de un cuerpo rígido: Segunda condición de equilibrio del cuerpo En el juego del sube y baja, los niños aprenden muy pronto que la distancia a la cual se sientan respecto al eje de giro, es tan importante como su peso. El niño que es mas pesado se sienta a una distancia mas corta que el niño que es mas liviano El equilibrio se consigue cuando el torque que tiende a producir una rotación en sentido de las agujas del reloj, es igual al torque que tiende a producir una rotación en sentido contrario al de las agujas del reloj La Segunda condición de equilibrio dice que la suma de todos los torques debido a las fuerzas externas que actúan sobre un cuerpo, respecto a cualquier punto, debe ser cero

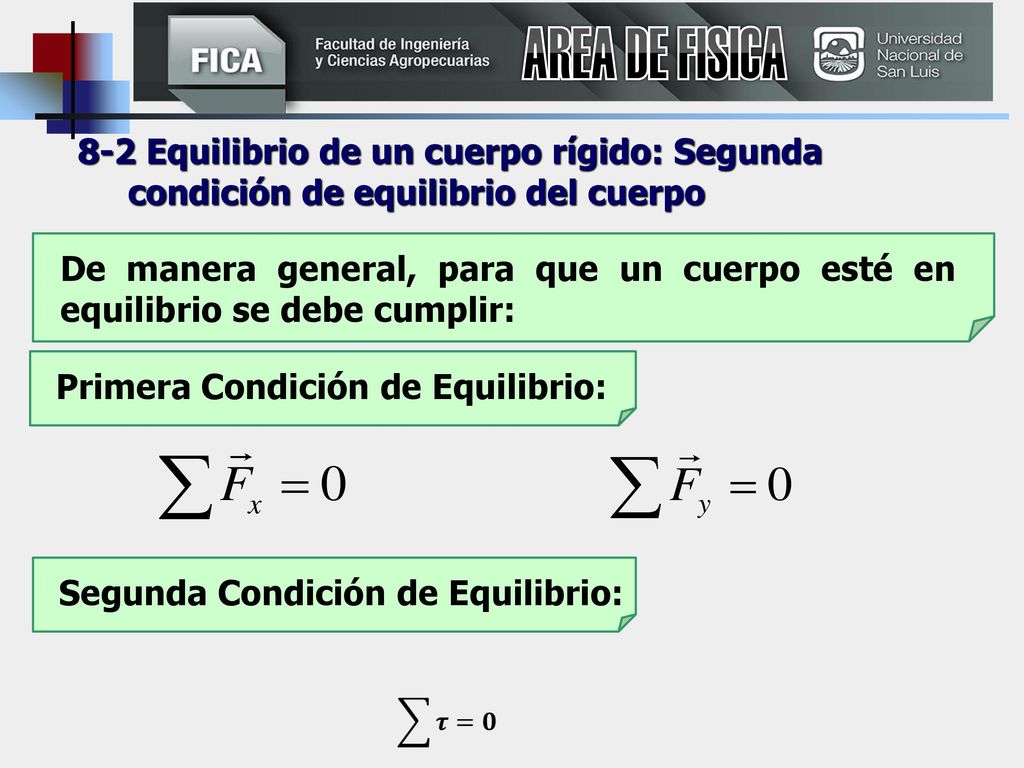

15 AREA DE FISICA 8-2 Equilibrio de un cuerpo rígido: Segunda condición de equilibrio del cuerpo De manera general, para que un cuerpo esté en equilibrio se debe cumplir: Primera Condición de Equilibrio: Segunda Condición de Equilibrio:

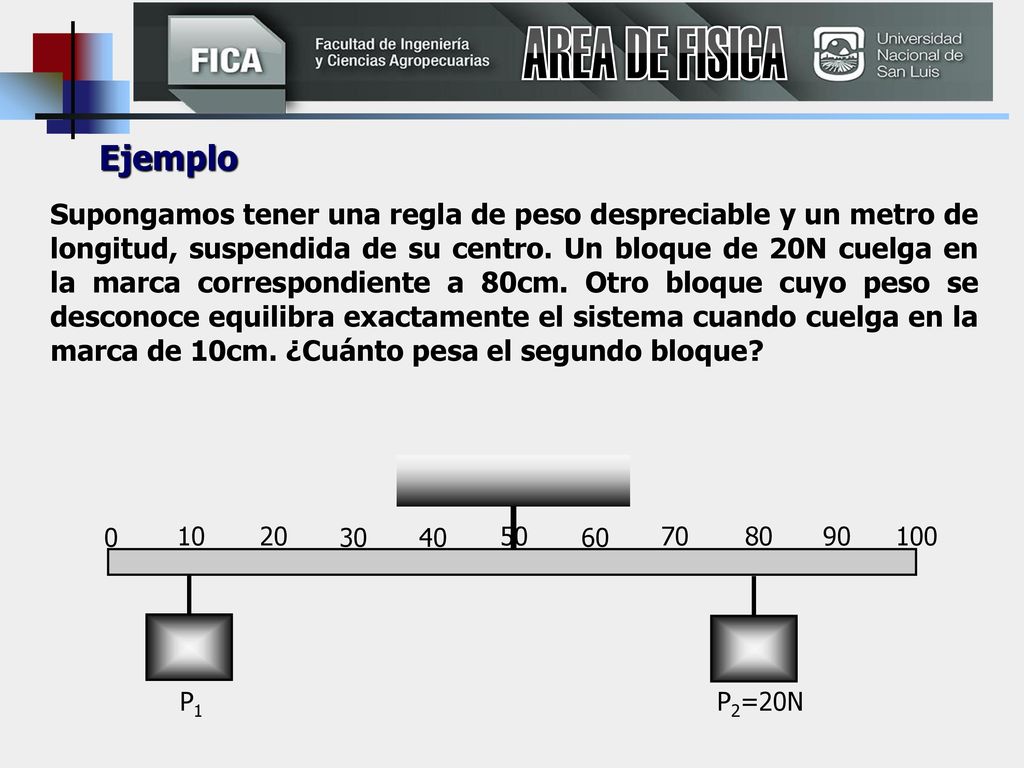

16 AREA DE FISICA Ejemplo Supongamos tener una regla de peso despreciable y un metro de longitud, suspendida de su centro. Un bloque de 20N cuelga en la marca correspondiente a 80cm. Otro bloque cuyo peso se desconoce equilibra exactamente el sistema cuando cuelga en la marca de 10cm. ¿Cuánto pesa el segundo bloque? 10 20 30 40 50 60 70 80 90 100 P1 P2=20N

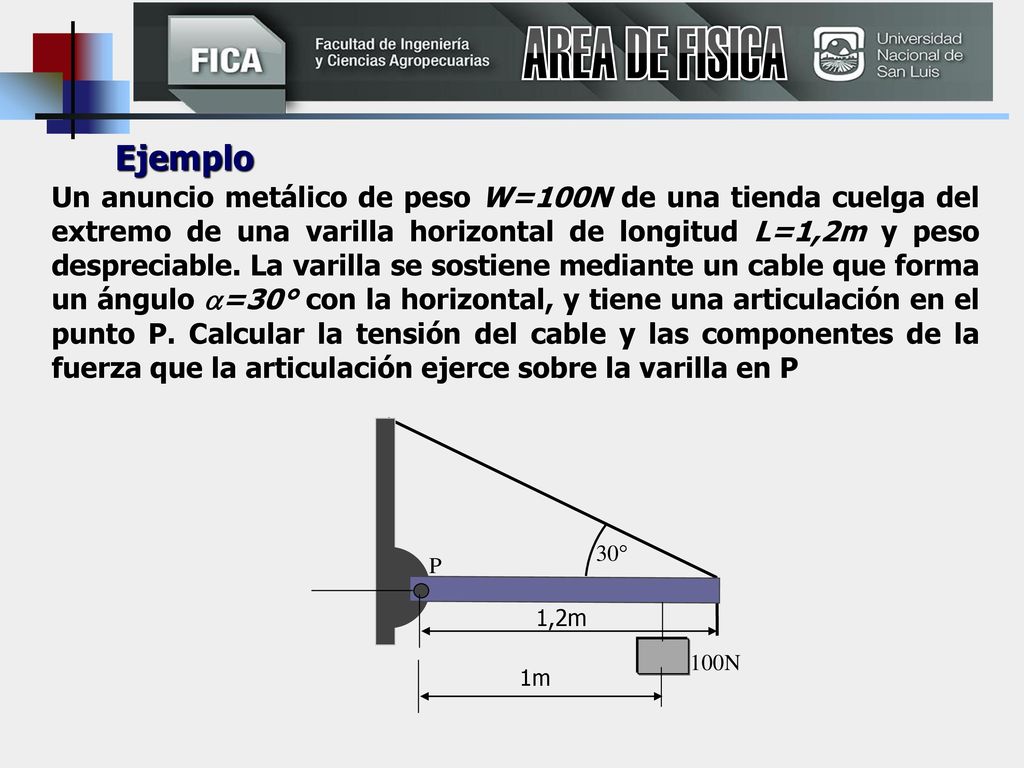

17 AREA DE FISICA Ejemplo Un anuncio metálico de peso W=100N de una tienda cuelga del extremo de una varilla horizontal de longitud L=1,2m y peso despreciable. La varilla se sostiene mediante un cable que forma un ángulo =30° con la horizontal, y tiene una articulación en el punto P. Calcular la tensión del cable y las componentes de la fuerza que la articulación ejerce sobre la varilla en P 1,2m 100N 30° P 1m

18 AREA DE FISICA 8-3 Composición de fuerzas paralelas, Centro de gravedad

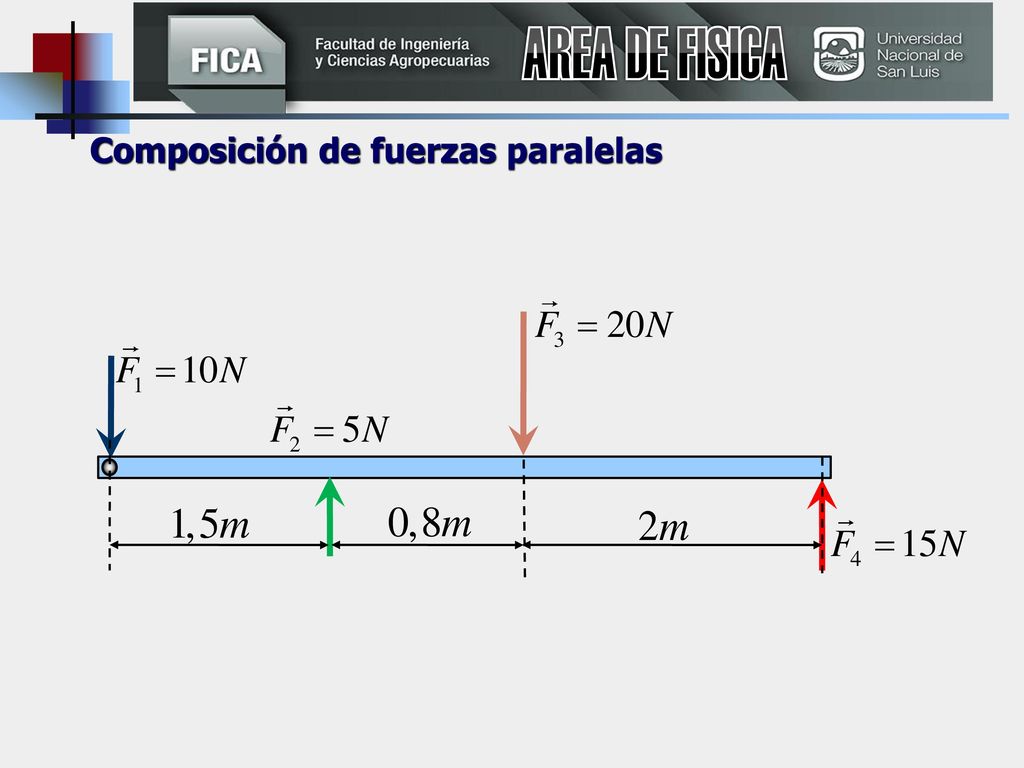

19 Composición de fuerzas paralelas
AREA DE FISICA Composición de fuerzas paralelas Encontrar la fuerza resultante y su punto de aplicación del sistema mostrado, considerando despreciable el peso de la barra.

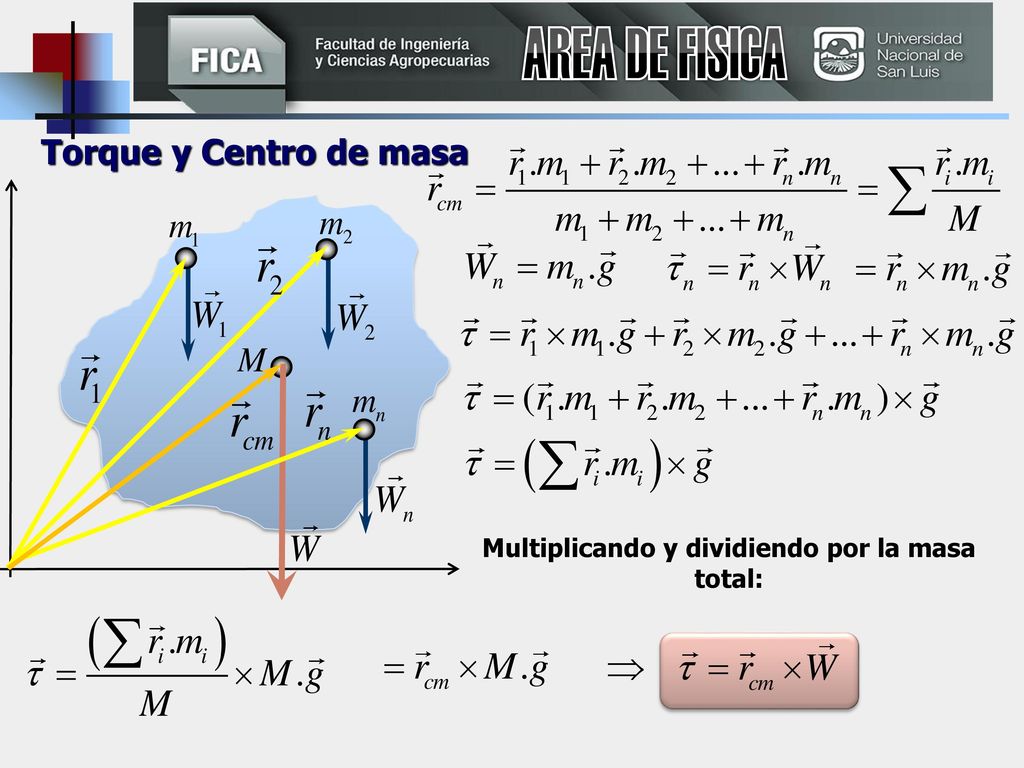

20 Multiplicando y dividiendo por la masa total:
AREA DE FISICA Torque y Centro de masa Multiplicando y dividiendo por la masa total:

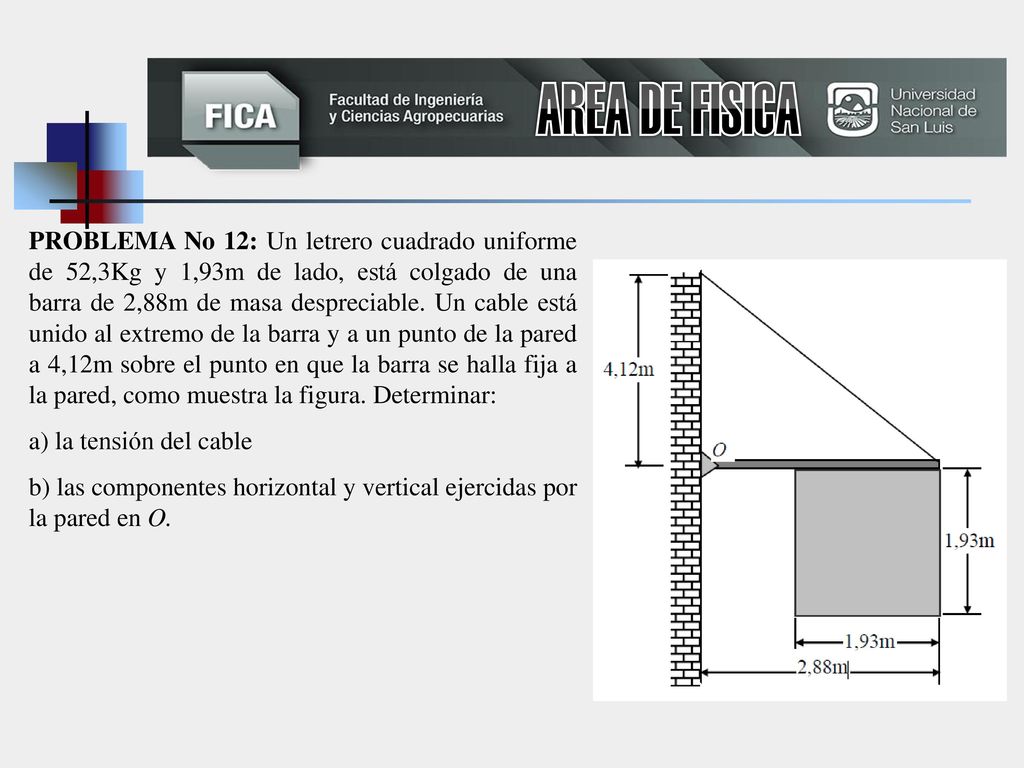

21 AREA DE FISICA PROBLEMA No 12: Un letrero cuadrado uniforme de 52,3Kg y 1,93m de lado, está colgado de una barra de 2,88m de masa despreciable. Un cable está unido al extremo de la barra y a un punto de la pared a 4,12m sobre el punto en que la barra se halla fija a la pared, como muestra la figura. Determinar: a) la tensión del cable b) las componentes horizontal y vertical ejercidas por la pared en O.

22 Propiedades elásticas de la materia

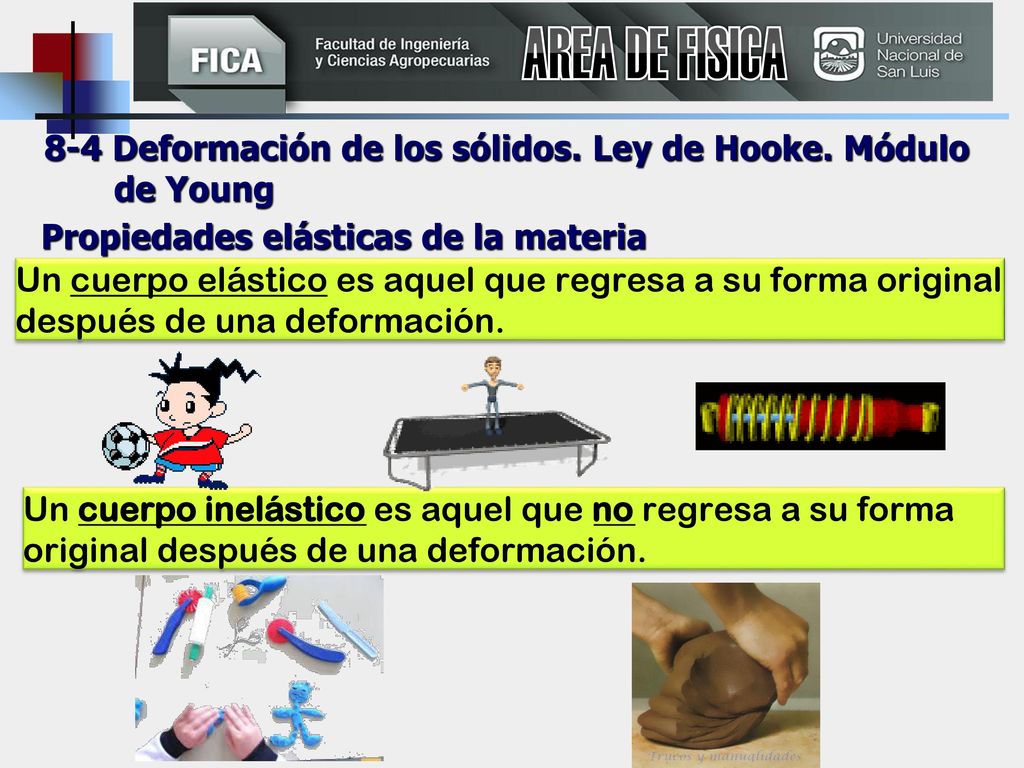

AREA DE FISICA 8-4 Deformación de los sólidos. Ley de Hooke. Módulo de Young Propiedades elásticas de la materia Un cuerpo elástico es aquel que regresa a su forma original después de una deformación. Un cuerpo inelástico es aquel que no regresa a su forma original después de una deformación.

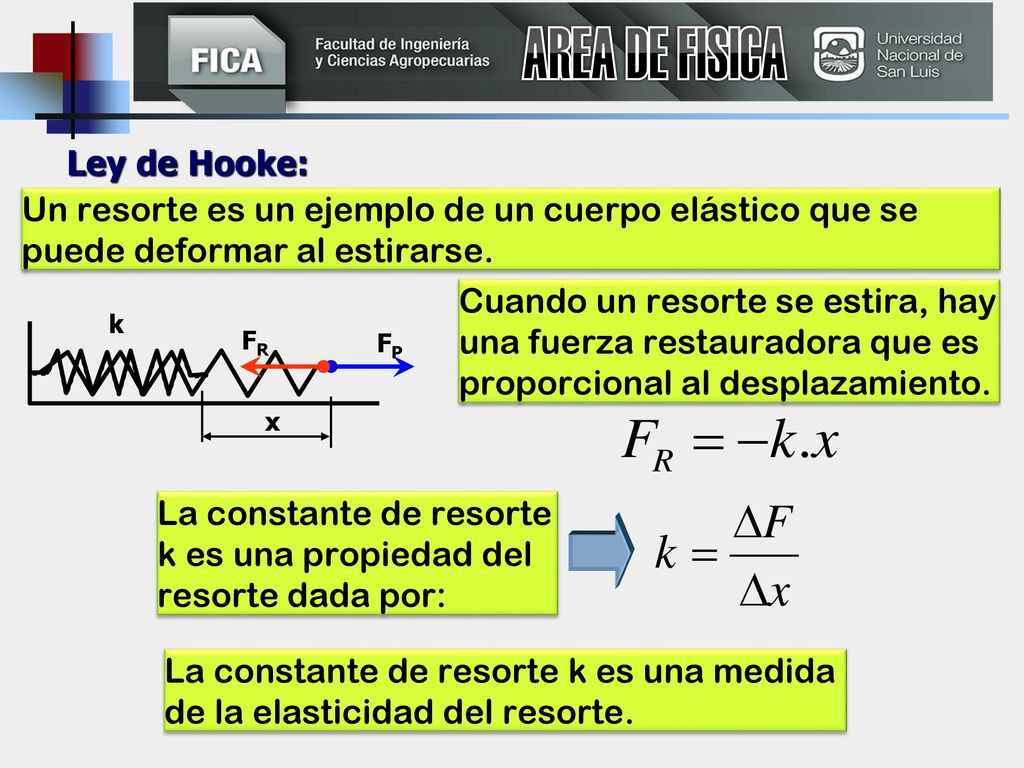

23 AREA DE FISICA Ley de Hooke:
Un resorte es un ejemplo de un cuerpo elástico que se puede deformar al estirarse. Cuando un resorte se estira, hay una fuerza restauradora que es proporcional al desplazamiento. k FR FP x La constante de resorte k es una propiedad del resorte dada por: La constante de resorte k es una medida de la elasticidad del resorte. 23

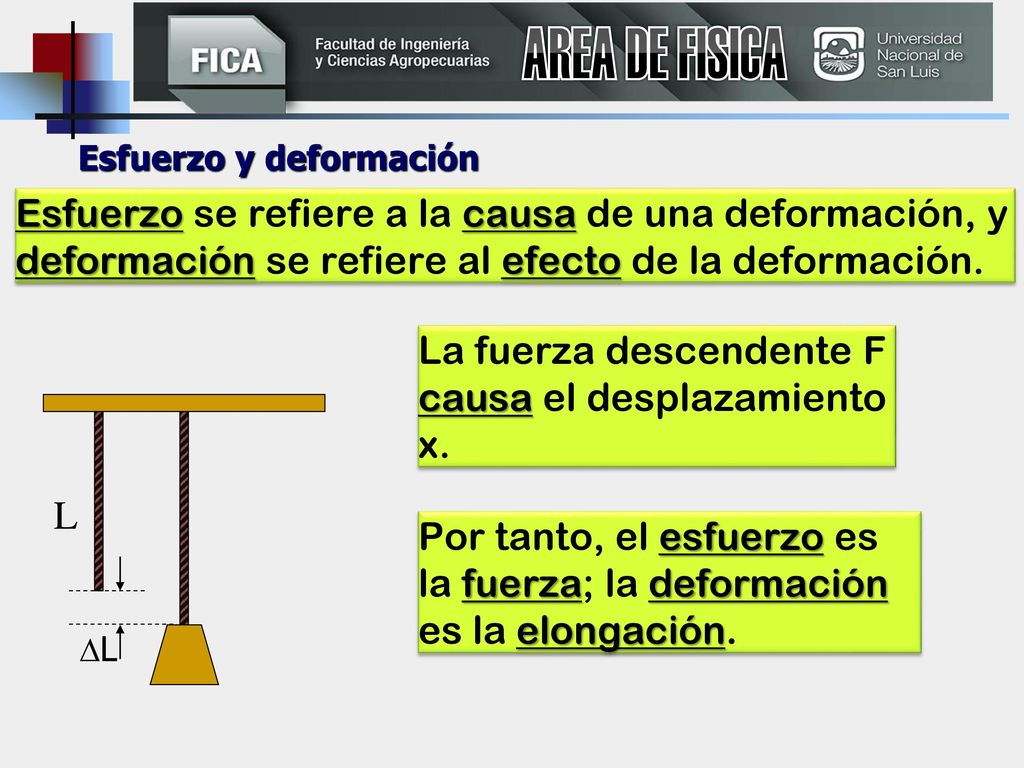

24 Esfuerzo y deformación
AREA DE FISICA Esfuerzo y deformación Esfuerzo se refiere a la causa de una deformación, y deformación se refiere al efecto de la deformación. La fuerza descendente F causa el desplazamiento x. L Por tanto, el esfuerzo es la fuerza; la deformación es la elongación. DL

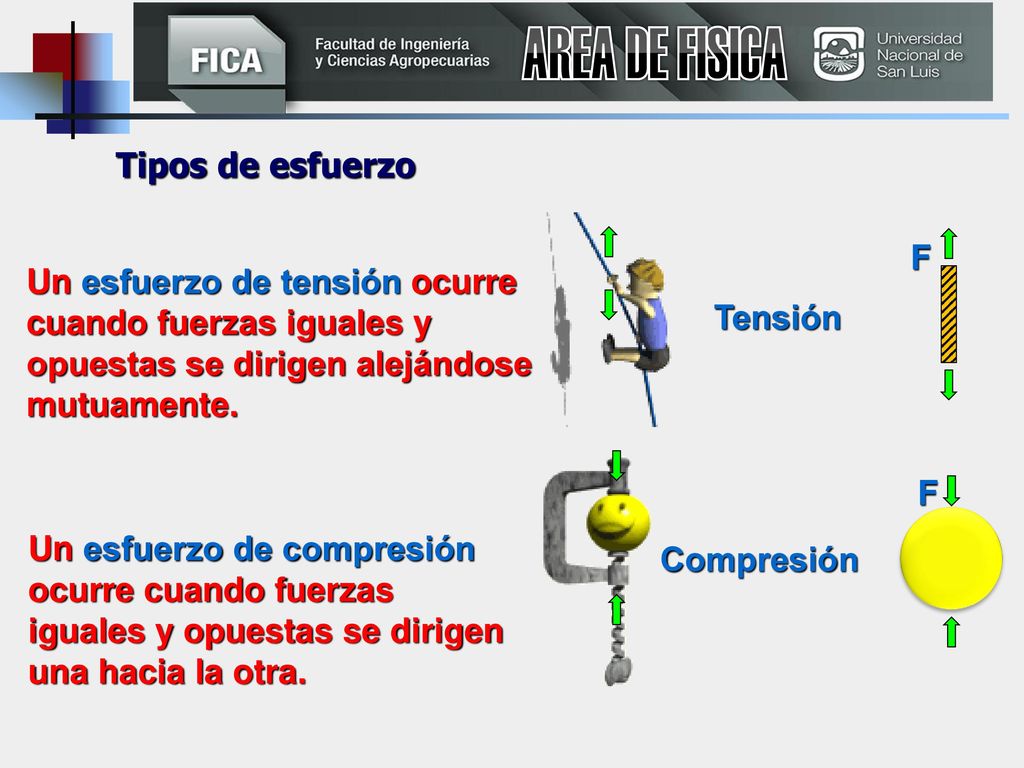

25 AREA DE FISICA Tipos de esfuerzo F
Un esfuerzo de tensión ocurre cuando fuerzas iguales y opuestas se dirigen alejándose mutuamente. Tensión F || Un esfuerzo de compresión ocurre cuando fuerzas iguales y opuestas se dirigen una hacia la otra. Compresión

26 AREA DE FISICA Esfuerzo es la razón de una fuerza aplicada F al área A sobre la que actúa: Deformación es el cambio relativo en las dimensiones o forma de un cuerpo como resultado de un esfuerzo aplicado. Ejemplos: Cambio en longitud por unidad de longitud; cambio en volumen por unidad de volumen.

27 Esfuerzo y deformación longitudinales

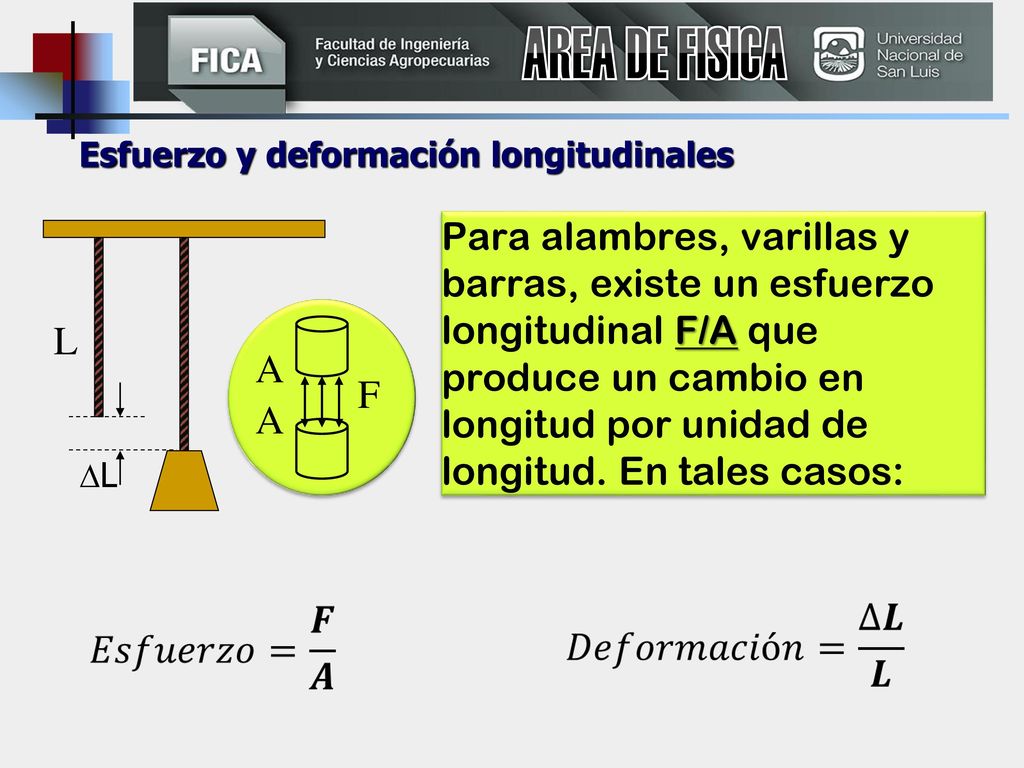

AREA DE FISICA Esfuerzo y deformación longitudinales Para alambres, varillas y barras, existe un esfuerzo longitudinal F/A que produce un cambio en longitud por unidad de longitud. En tales casos: L DL A F

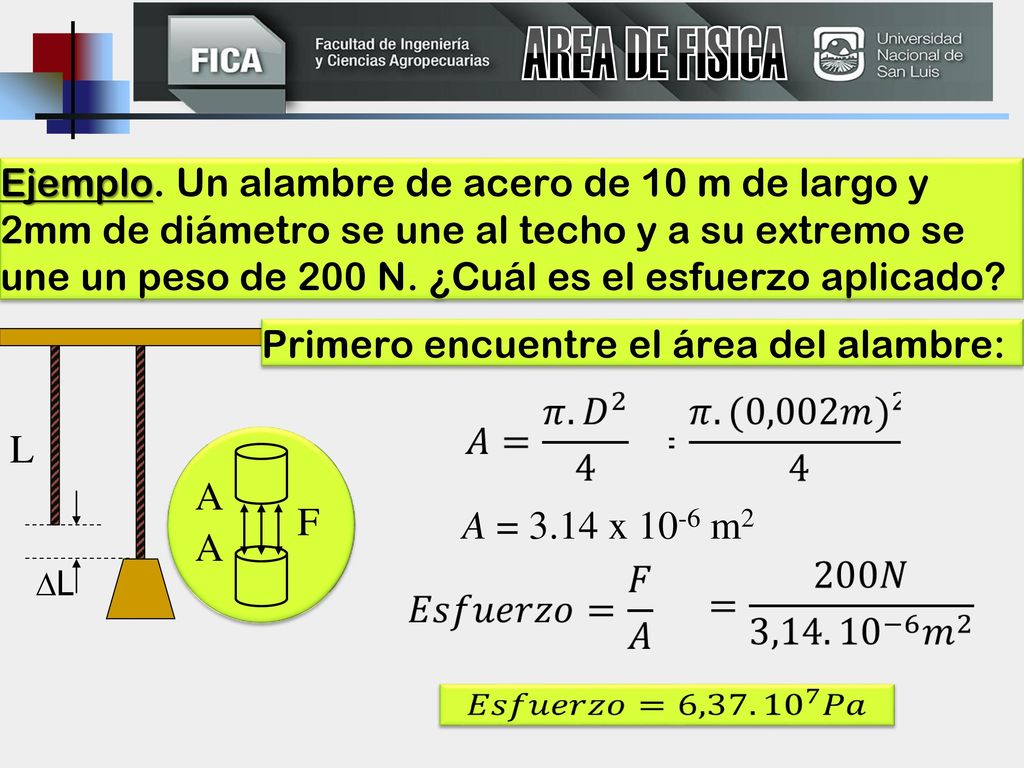

28 L A F A = 3.14 x 10-6 m2 AREA DE FISICA
Ejemplo. Un alambre de acero de 10 m de largo y 2mm de diámetro se une al techo y a su extremo se une un peso de 200 N. ¿Cuál es el esfuerzo aplicado? Primero encuentre el área del alambre: L DL A F A = 3.14 x 10-6 m2

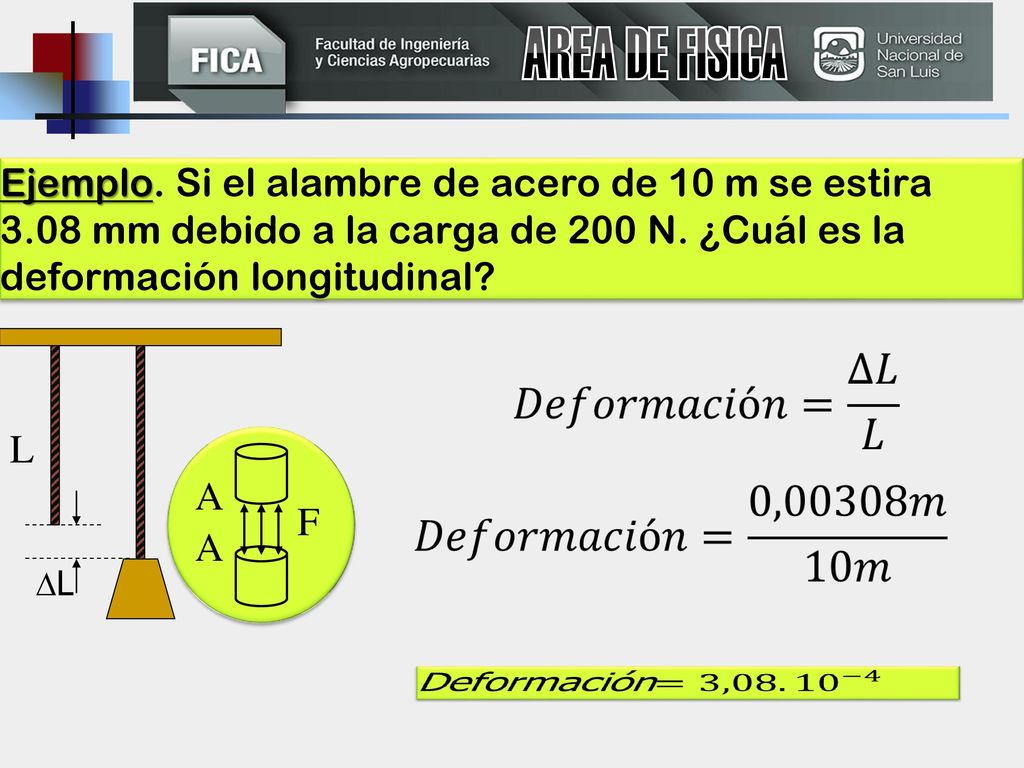

29 AREA DE FISICA Ejemplo. Si el alambre de acero de 10 m se estira 3.08 mm debido a la carga de 200 N. ¿Cuál es la deformación longitudinal? L DL A F

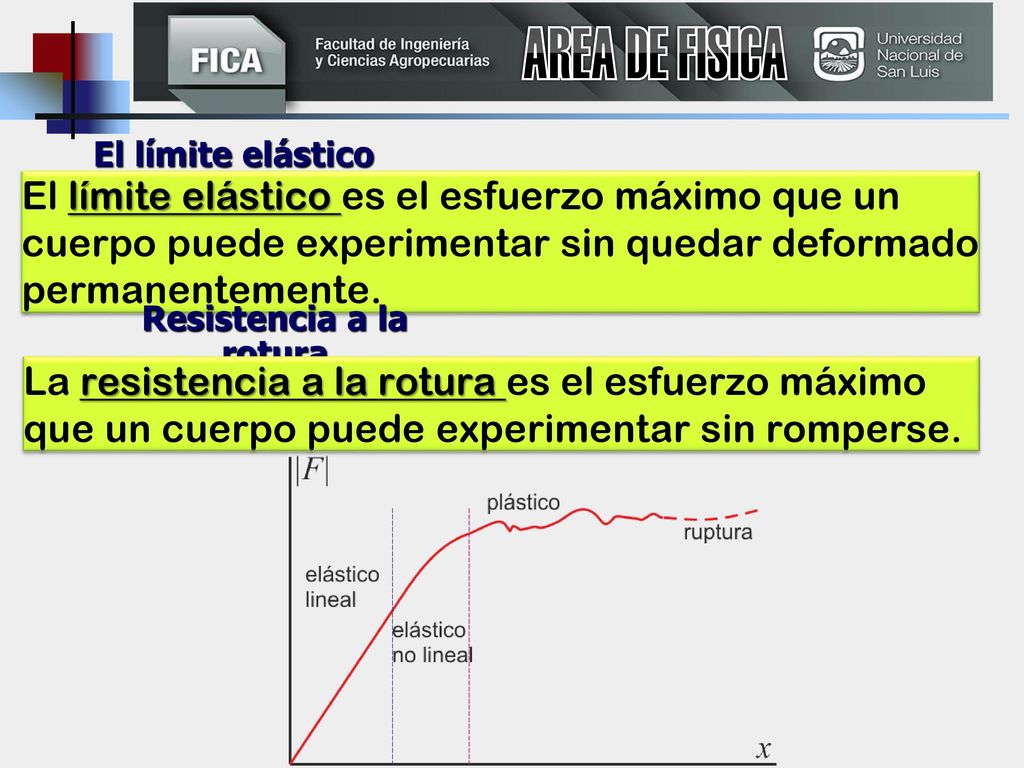

30 Resistencia a la rotura
AREA DE FISICA El límite elástico El límite elástico es el esfuerzo máximo que un cuerpo puede experimentar sin quedar deformado permanentemente. Resistencia a la rotura La resistencia a la rotura es el esfuerzo máximo que un cuerpo puede experimentar sin romperse.

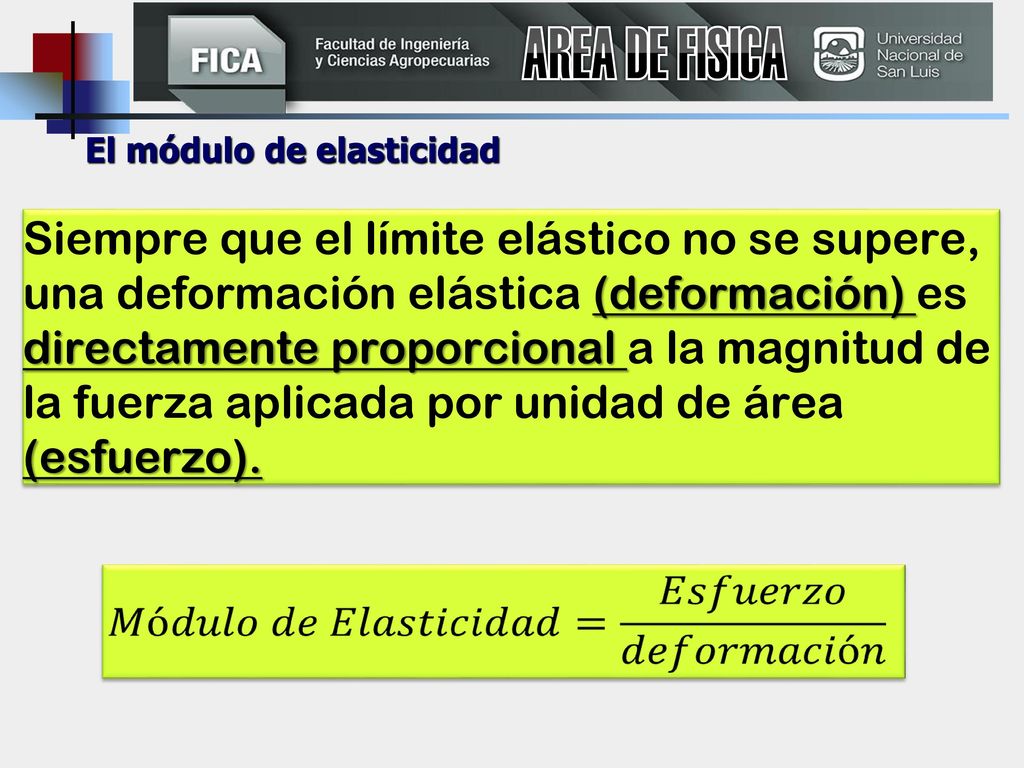

31 El módulo de elasticidad
AREA DE FISICA El módulo de elasticidad Siempre que el límite elástico no se supere, una deformación elástica (deformación) es directamente proporcional a la magnitud de la fuerza aplicada por unidad de área (esfuerzo).

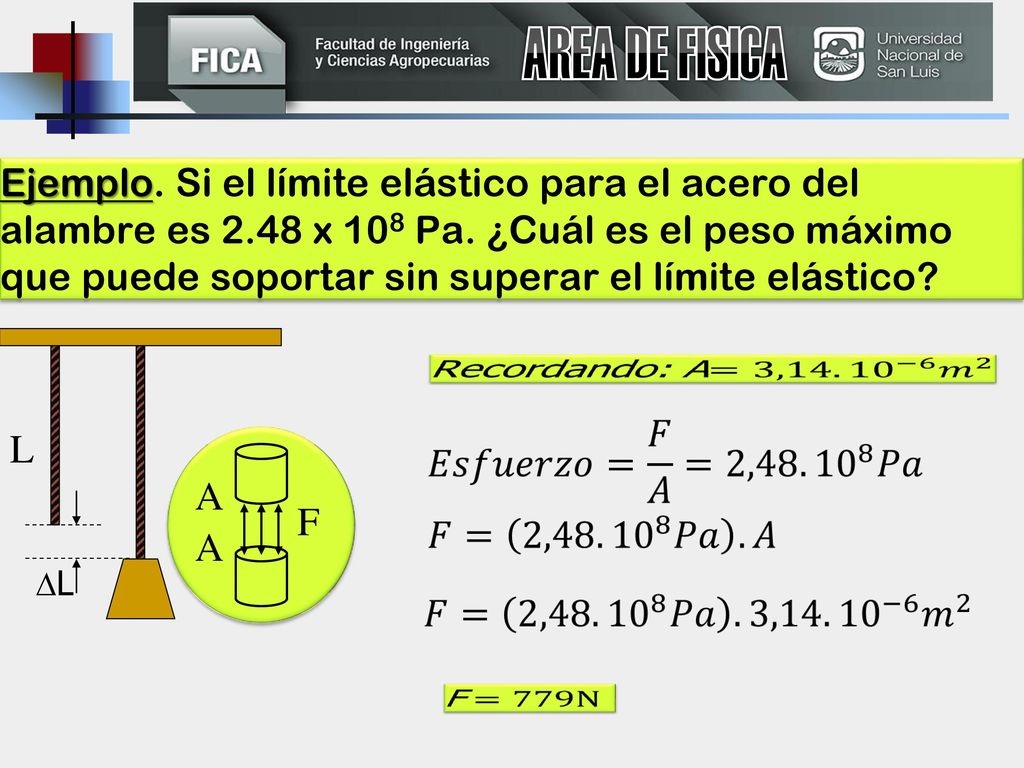

32 AREA DE FISICA Ejemplo. Si el límite elástico para el acero del alambre es 2.48 x 108 Pa. ¿Cuál es el peso máximo que puede soportar sin superar el límite elástico? L DL A F

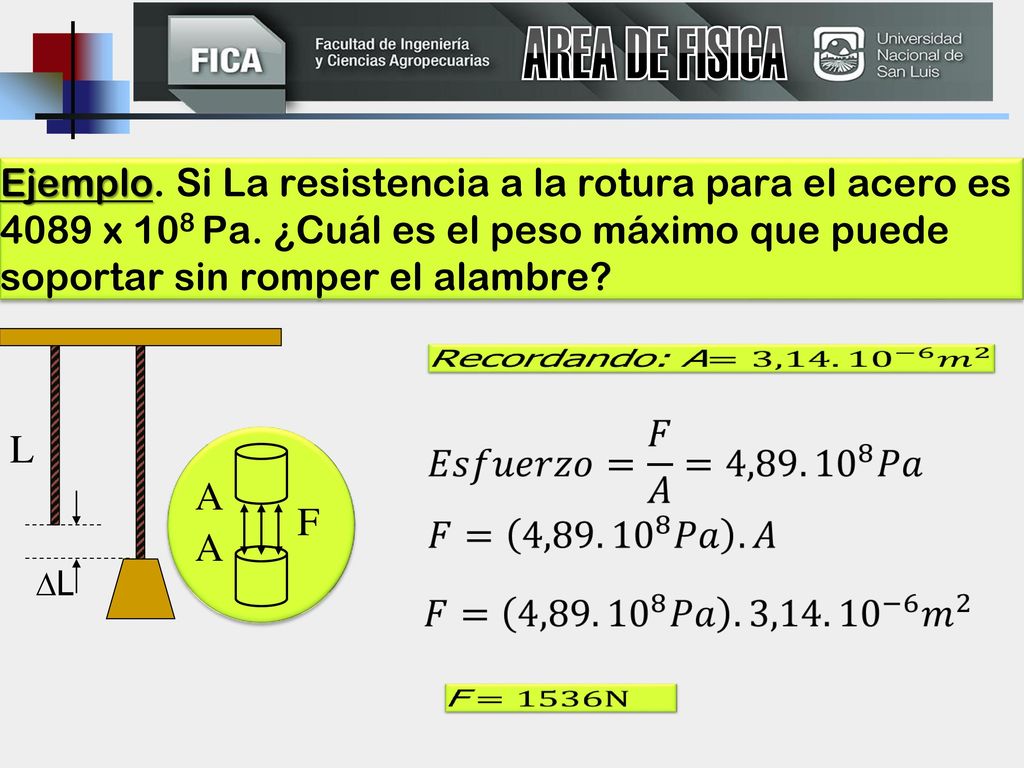

33 AREA DE FISICA Ejemplo. Si La resistencia a la rotura para el acero es 4089 x 108 Pa. ¿Cuál es el peso máximo que puede soportar sin romper el alambre? L DL A F

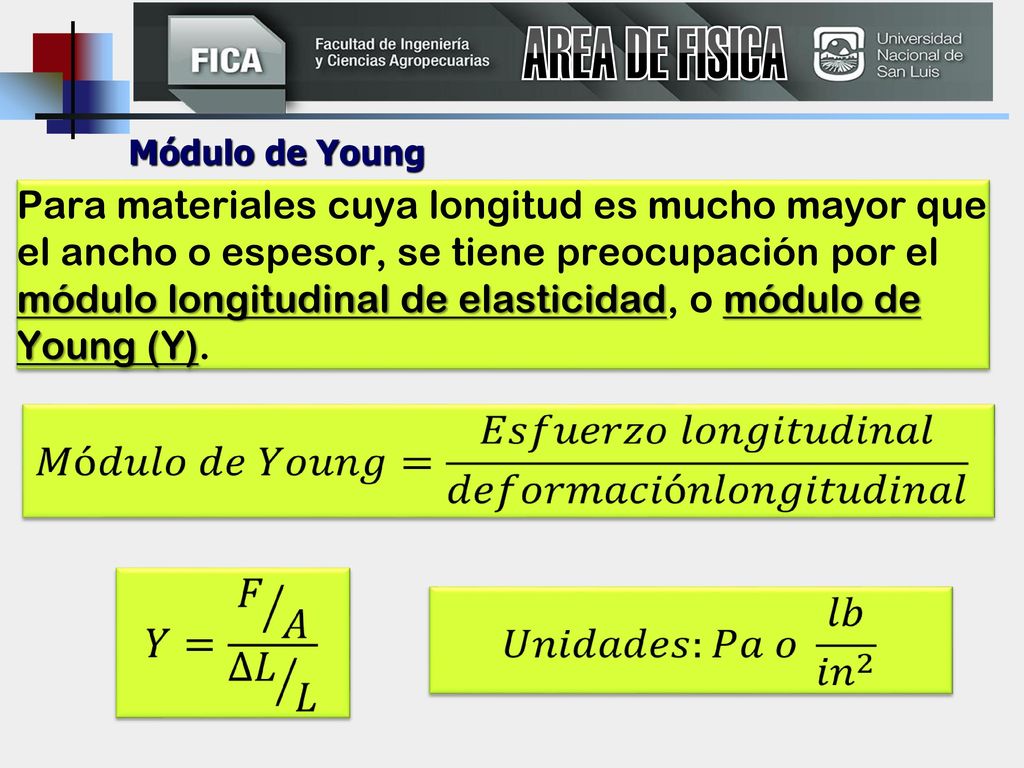

34 AREA DE FISICA Módulo de Young Para materiales cuya longitud es mucho mayor que el ancho o espesor, se tiene preocupación por el módulo longitudinal de elasticidad, o módulo de Young (Y).

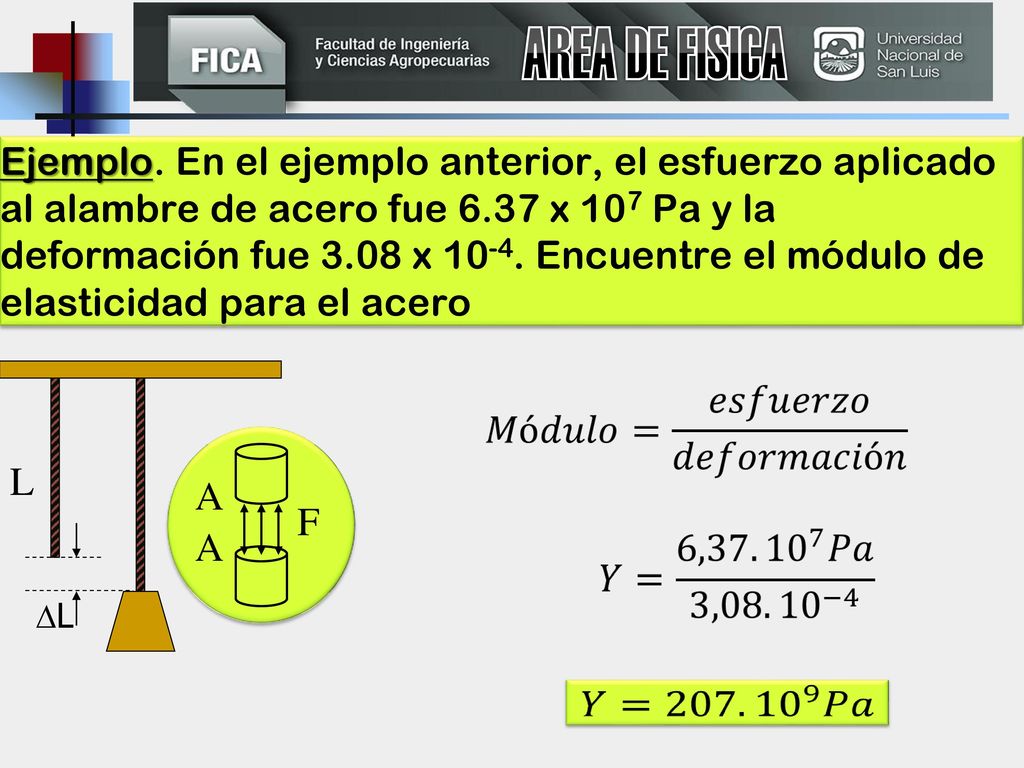

35 AREA DE FISICA Ejemplo. En el ejemplo anterior, el esfuerzo aplicado al alambre de acero fue 6.37 x 107 Pa y la deformación fue 3.08 x Encuentre el módulo de elasticidad para el acero L DL A F

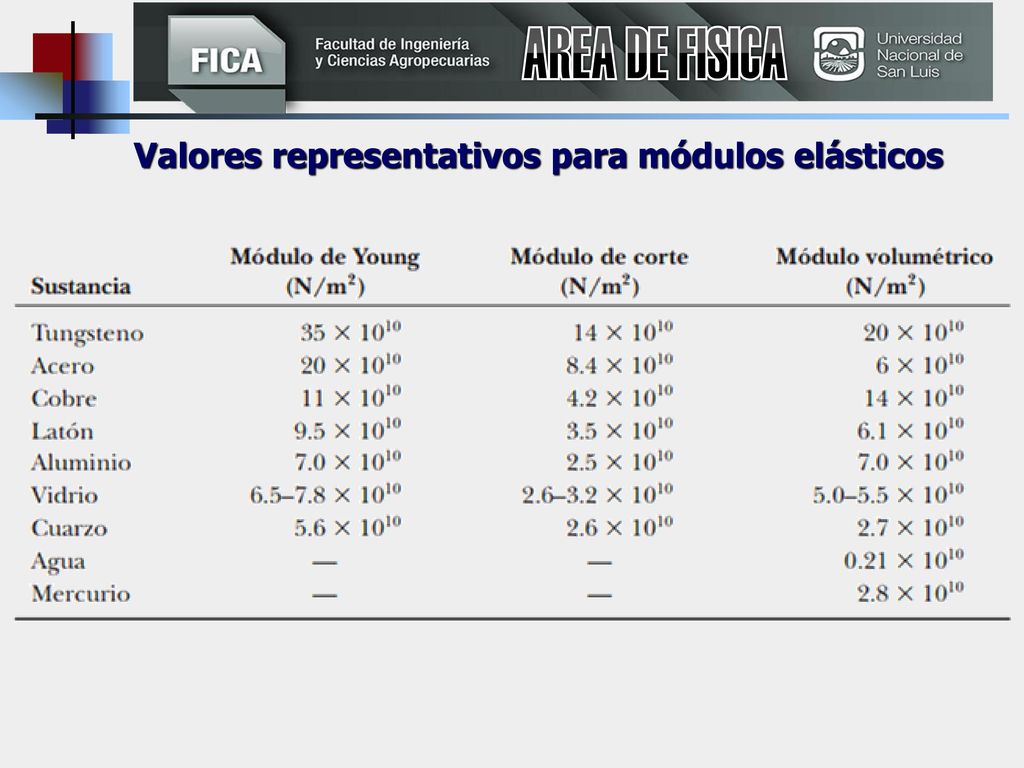

36 Valores representativos para módulos elásticos
AREA DE FISICA Valores representativos para módulos elásticos

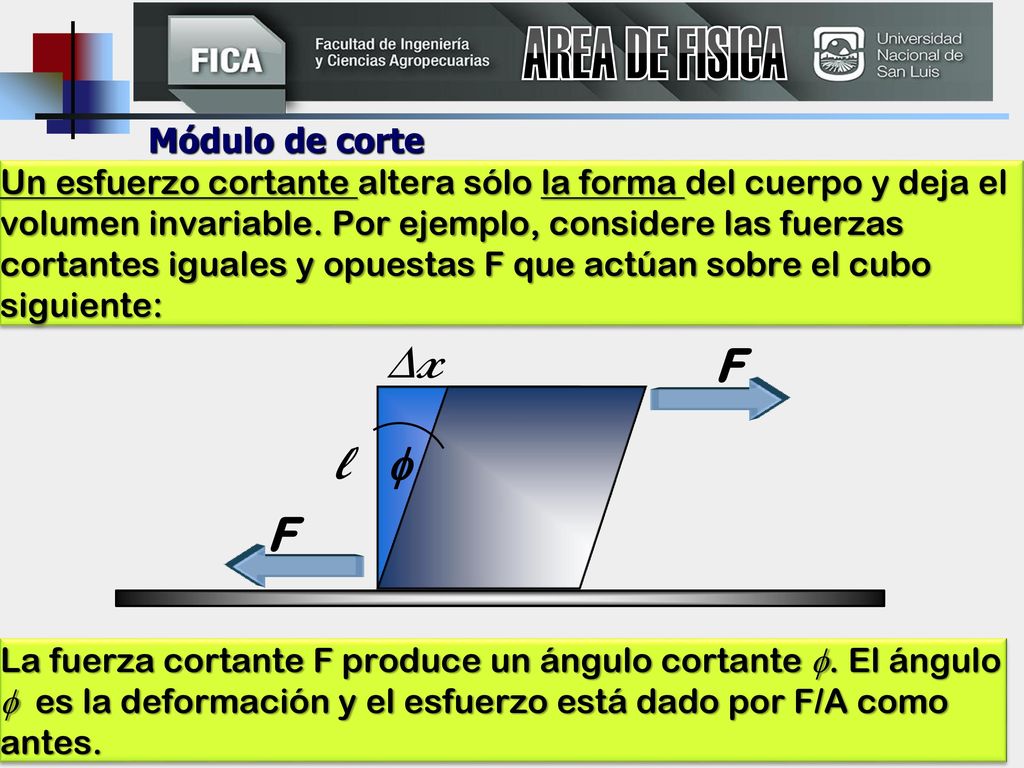

37 ∆x F l  F AREA DE FISICA Módulo de corte
Un esfuerzo cortante altera sólo la forma del cuerpo y deja el volumen invariable. Por ejemplo, considere las fuerzas cortantes iguales y opuestas F que actúan sobre el cubo siguiente: ∆x F l  F La fuerza cortante F produce un ángulo cortante . El ángulo  es la deformación y el esfuerzo está dado por F/A como antes.

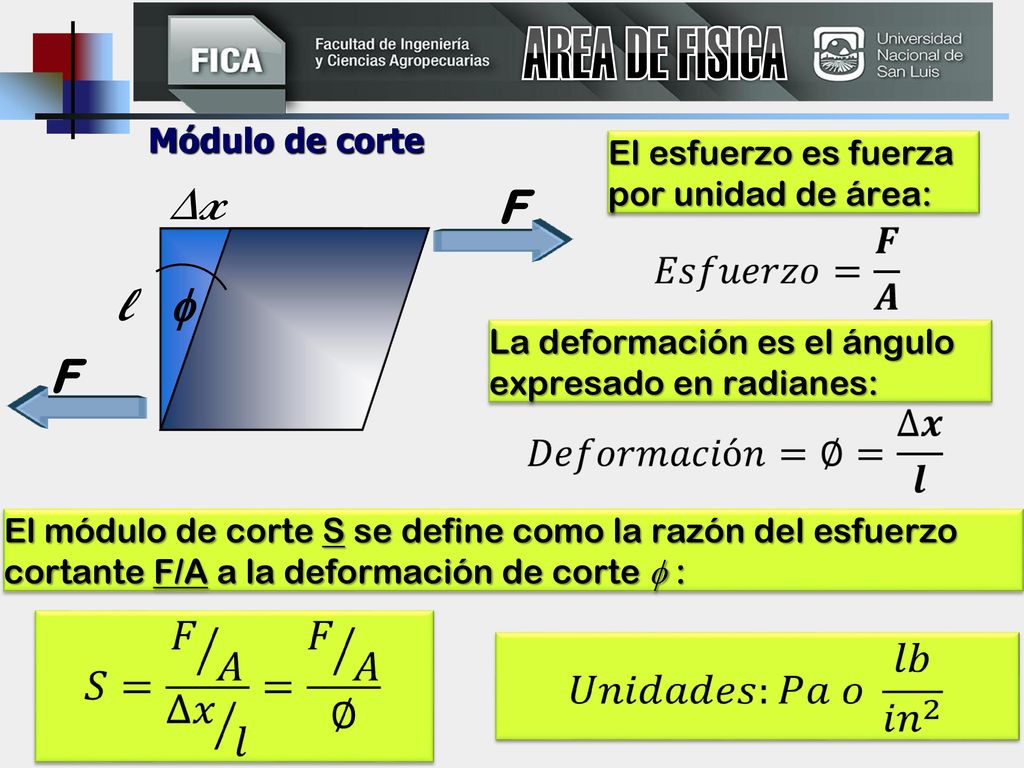

38 ∆x F l  F AREA DE FISICA Módulo de corte
El esfuerzo es fuerza por unidad de área: ∆x F l  La deformación es el ángulo expresado en radianes: F El módulo de corte S se define como la razón del esfuerzo cortante F/A a la deformación de corte  :

39 ∆x= 0,222mm A = 7.85 x 10-5 m2 F AREA DE FISICA
Ejemplo. Un perno de acero (S = 8.27 x 1010 Pa) de 1 cm de diámetro se proyecta 4 cm desde la pared. Al extremo se aplica una fuerza cortante de 36,000 N. ¿Cuál es la desviación ∆x del perno? A = 7.85 x 10-5 m2 F ∆x= 0,222mm

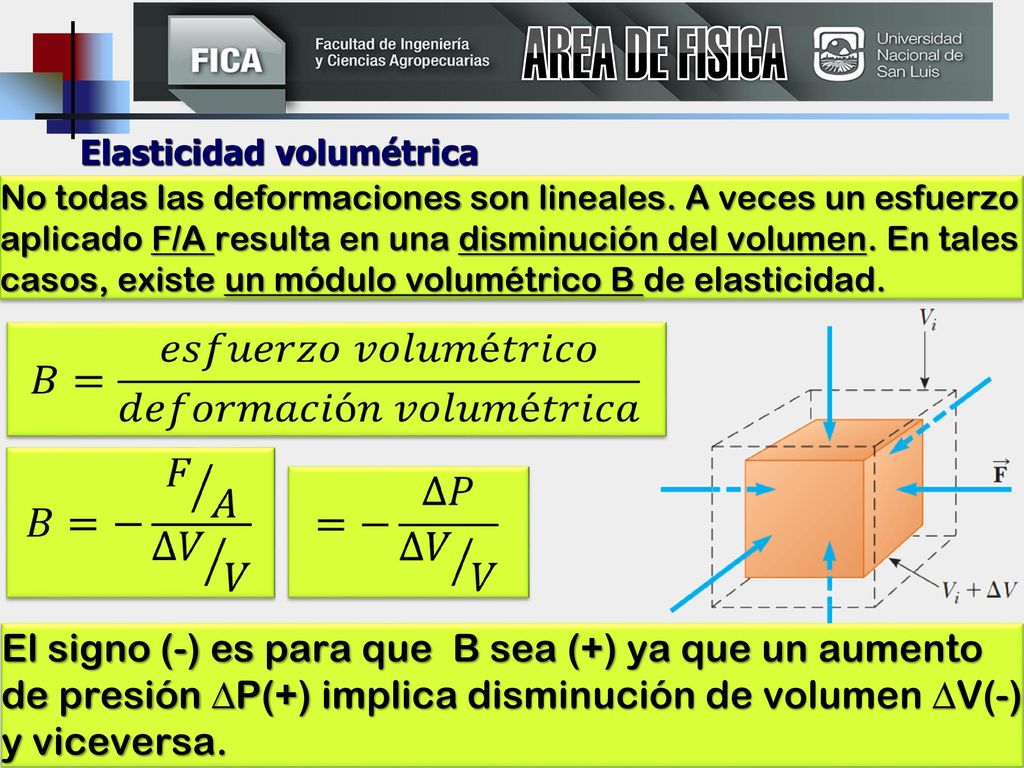

40 Elasticidad volumétrica
AREA DE FISICA Elasticidad volumétrica No todas las deformaciones son lineales. A veces un esfuerzo aplicado F/A resulta en una disminución del volumen. En tales casos, existe un módulo volumétrico B de elasticidad. El signo (-) es para que B sea (+) ya que un aumento de presión ∆P(+) implica disminución de volumen ∆V(-) y viceversa.

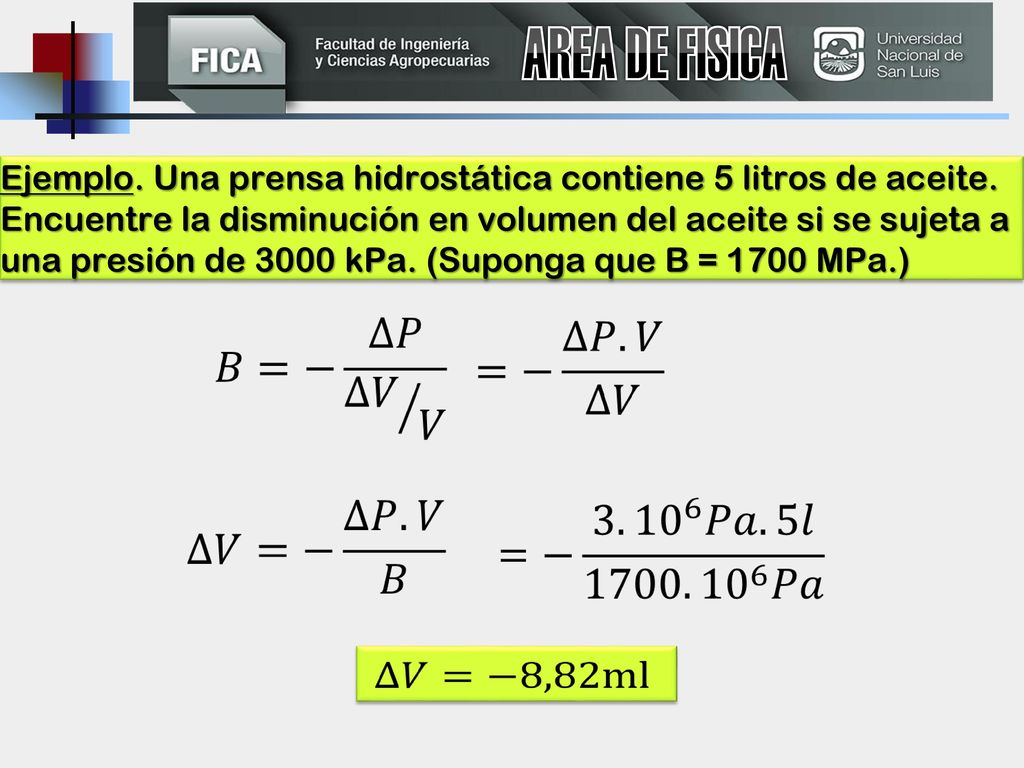

41 AREA DE FISICA Ejemplo. Una prensa hidrostática contiene 5 litros de aceite. Encuentre la disminución en volumen del aceite si se sujeta a una presión de 3000 kPa. (Suponga que B = 1700 MPa.)
