1 Estructura de una snRNP

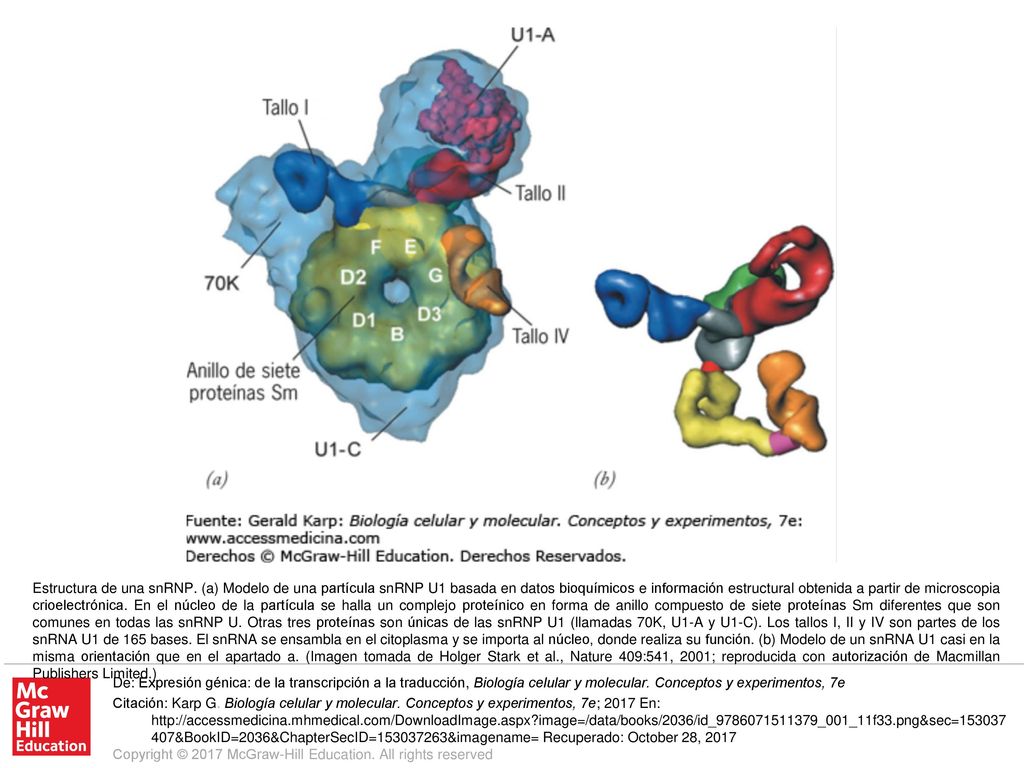

Estructura de una snRNP. (a) Modelo de una partícula snRNP U1 basada en datos bioquímicos e información estructural obtenida a partir de microscopia crioelectrónica. En el núcleo de la partícula se halla un complejo proteínico en forma de anillo compuesto de siete proteínas Sm diferentes que son comunes en todas las snRNP U. Otras tres proteínas son únicas de las snRNP U1 (llamadas 70K, U1-A y U1-C). Los tallos I, II y IV son partes de los snRNA U1 de 165 bases. El snRNA se ensambla en el citoplasma y se importa al núcleo, donde realiza su función. (b) Modelo de un snRNA U1 casi en la misma orientación que en el apartado a. (Imagen tomada de Holger Stark et al., Nature 409:541, 2001; reproducida con autorización de Macmillan Publishers Limited.) De: Expresión génica: de la transcripción a la traducción, Biología celular y molecular. Conceptos y experimentos, 7e Citación: Karp G. Biología celular y molecular. Conceptos y experimentos, 7e; 2017 En: Recuperado: October 28, 2017 Copyright © 2017 McGraw-Hill Education. All rights reserved
