Raul García López TUTOR:MIGUEL GARCIA MARTINES
INSTALACIÓN solar FOTOVOLTAICA AIsLADA PARA un bar restaurante en águilas Raul García López TUTOR:MIGUEL GARCIA MARTINES
2

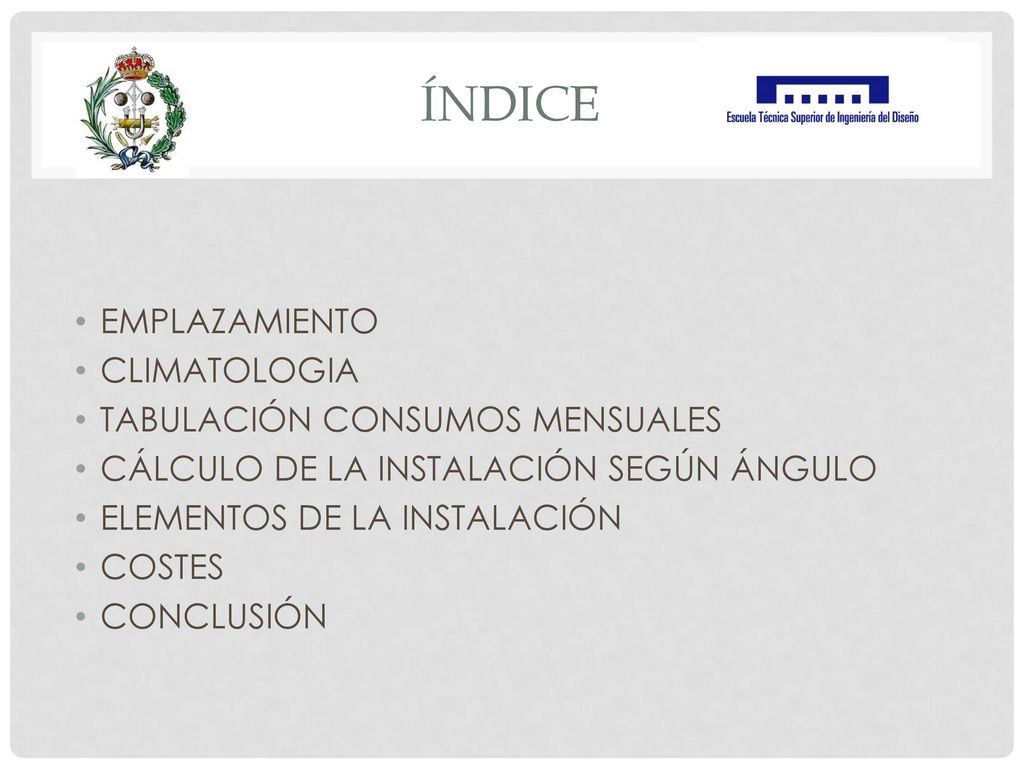

índice EMPLAZAMIENTO CLIMATOLOGIA TABULACIÓN CONSUMOS MENSUALES
CÁLCULO DE LA INSTALACIÓN SEGÚN ÁNGULO ELEMENTOS DE LA INSTALACIÓN COSTES CONCLUSIÓN
3

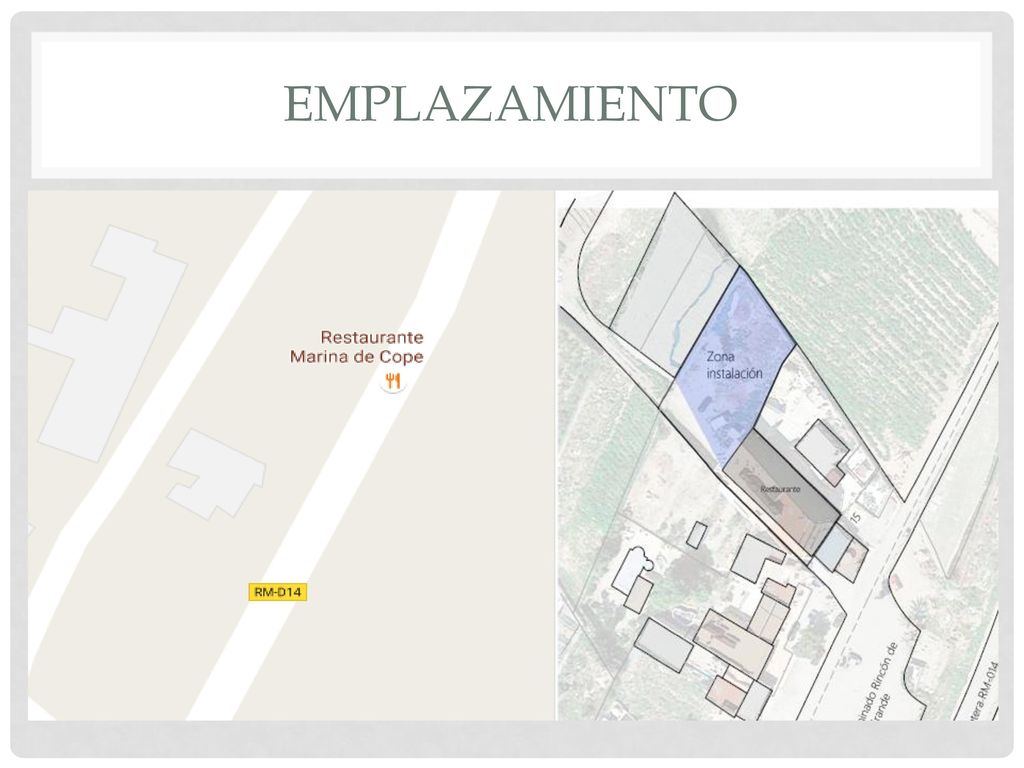

EMPLAZAMIENTO
4

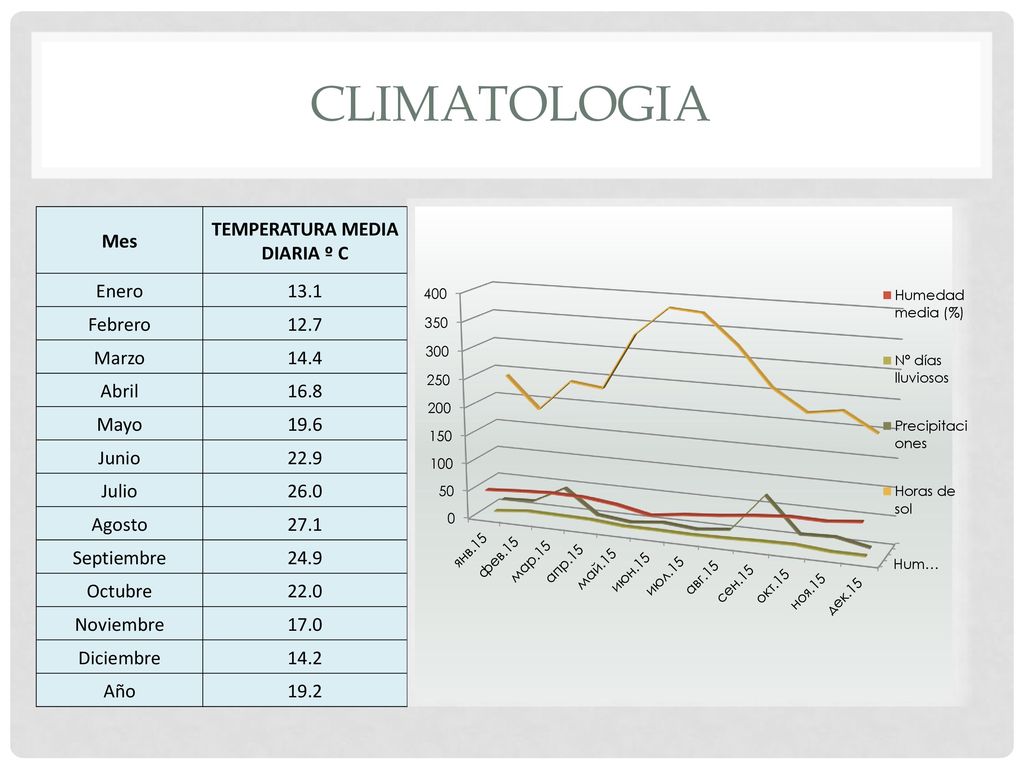

TEMPERATURA MEDIA DIARIA º C
CLIMATOLOGIA Mes TEMPERATURA MEDIA DIARIA º C Enero 13.1 Febrero 12.7 Marzo 14.4 Abril 16.8 Mayo 19.6 Junio 22.9 Julio 26.0 Agosto 27.1 Septiembre 24.9 Octubre 22.0 Noviembre 17.0 Diciembre 14.2 Año 19.2
5

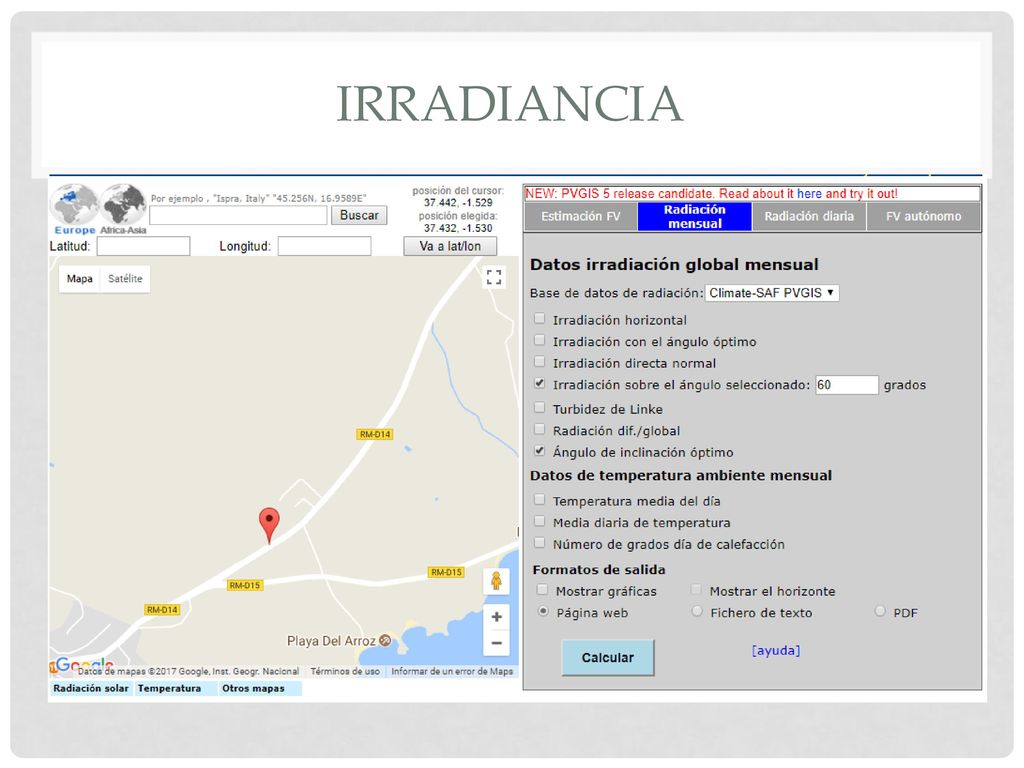

IRRADIANCIA
6

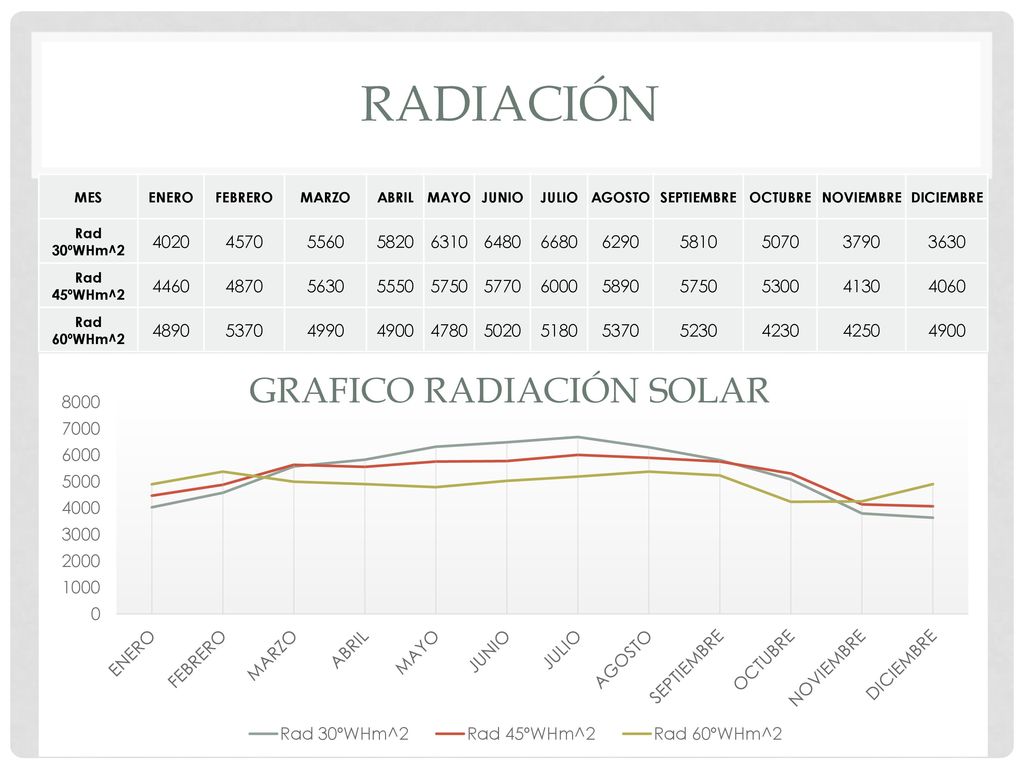

RADIACIÓN MES ENERO FEBRERO MARZO ABRIL MAYO JUNIO JULIO AGOSTO SEPTIEMBRE OCTUBRE NOVIEMBRE DICIEMBRE Rad 30ºWHm^2 4020 4570 5560 5820 6310 6480 6680 6290 5810 5070 3790 3630 Rad 45ºWHm^2 4460 4870 5630 5550 5750 5770 6000 5890 5300 4130 4060 Rad 60ºWHm^2 4890 5370 4990 4900 4780 5020 5180 5230 4230 4250
7

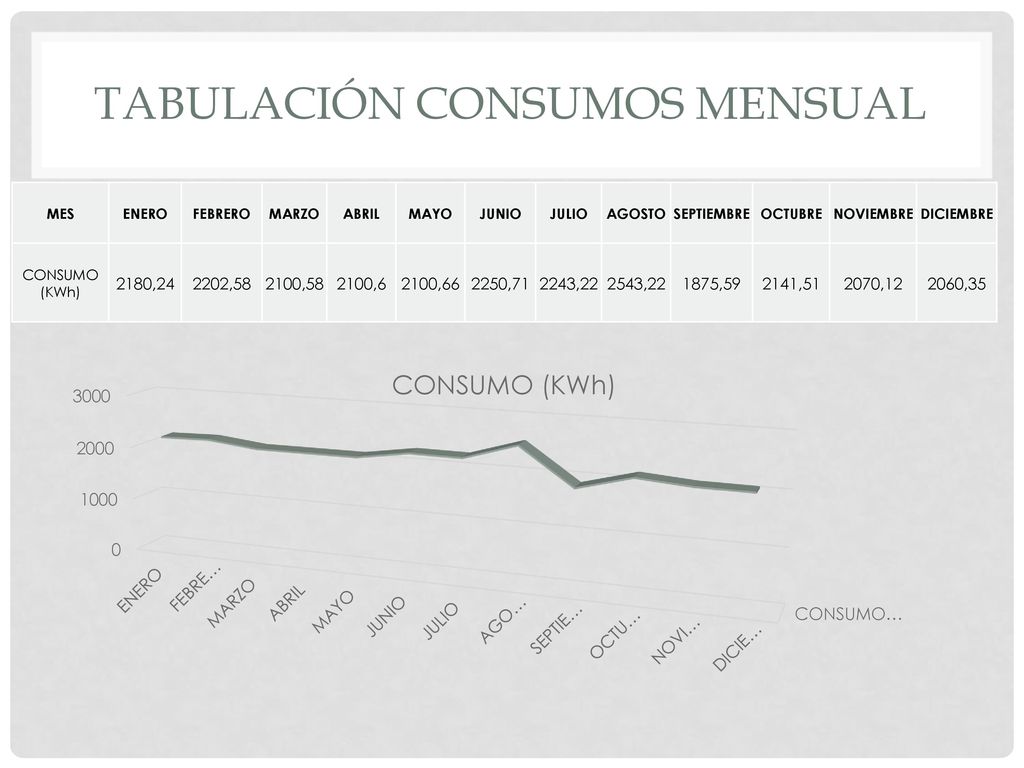

TABULACIÓN CONSUMOS MENSUAL
MES ENERO FEBRERO MARZO ABRIL MAYO JUNIO JULIO AGOSTO SEPTIEMBRE OCTUBRE NOVIEMBRE DICIEMBRE CONSUMO (KWh) 2180,24 2202,58 2100,58 2100,6 2100,66 2250,71 2243,22 2543,22 1875,59 2141,51 2070,12 2060,35
8

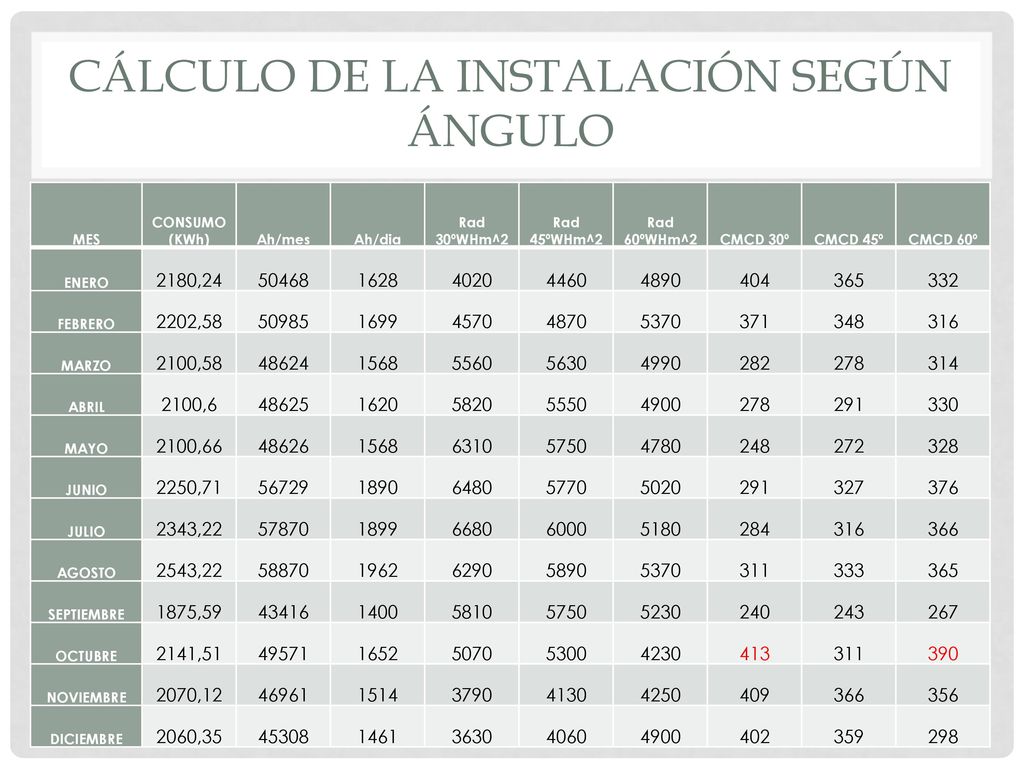

CÁLCULO DE LA INSTALACIÓN SEGÚN ÁNGULO
MES CONSUMO (KWh) Ah/mes Ah/dia Rad 30ºWHm^2 Rad 45ºWHm^2 Rad 60ºWHm^2 CMCD 30º CMCD 45º CMCD 60º ENERO 2180,24 50468 1628 4020 4460 4890 404 365 332 FEBRERO 2202,58 50985 1699 4570 4870 5370 371 348 316 MARZO 2100,58 48624 1568 5560 5630 4990 282 278 314 ABRIL 2100,6 48625 1620 5820 5550 4900 291 330 MAYO 2100,66 48626 6310 5750 4780 248 272 328 JUNIO 2250,71 56729 1890 6480 5770 5020 327 376 JULIO 2343,22 57870 1899 6680 6000 5180 284 366 AGOSTO 2543,22 58870 1962 6290 5890 311 333 SEPTIEMBRE 1875,59 43416 1400 5810 5230 240 243 267 OCTUBRE 2141,51 49571 1652 5070 5300 4230 413 390 NOVIEMBRE 2070,12 46961 1514 3790 4130 4250 409 356 DICIEMBRE 2060,35 45308 1461 3630 4060 402 359 298
9

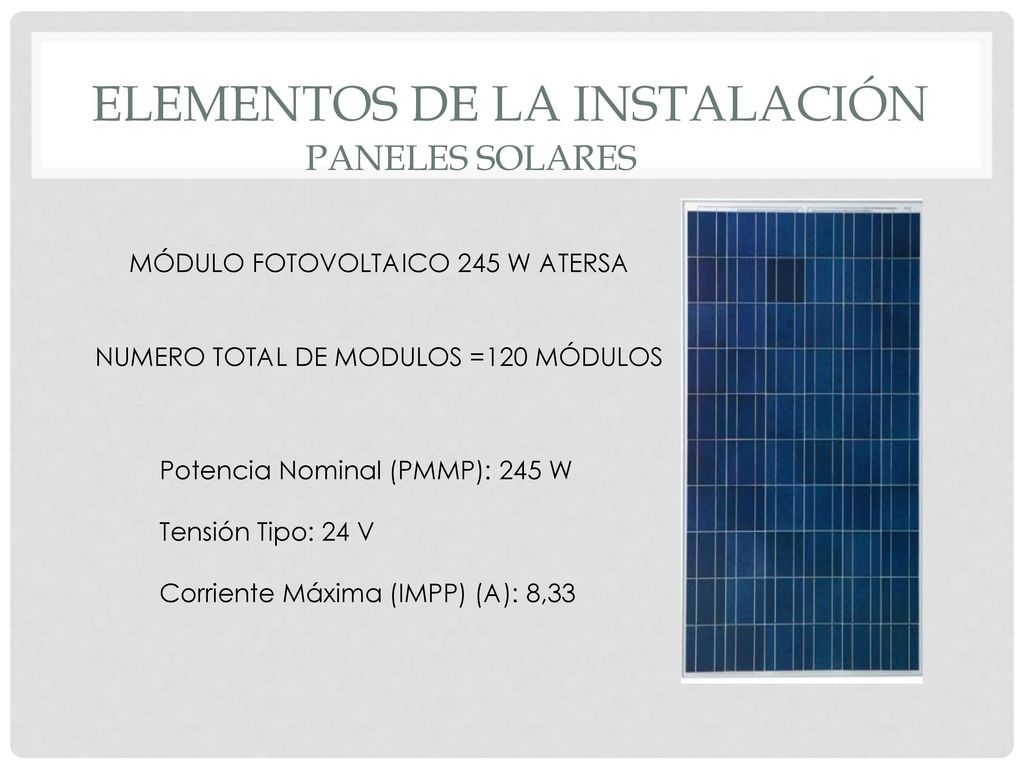

ELEMENTOS DE LA instalación
PANELES SOLARES MÓDULO FOTOVOLTAICO 245 W ATERSA NUMERO TOTAL DE MODULOS =120 MÓDULOS Potencia Nominal (PMMP): 245 W Tensión Tipo: 24 V Corriente Máxima (IMPP) (A): 8,33
10

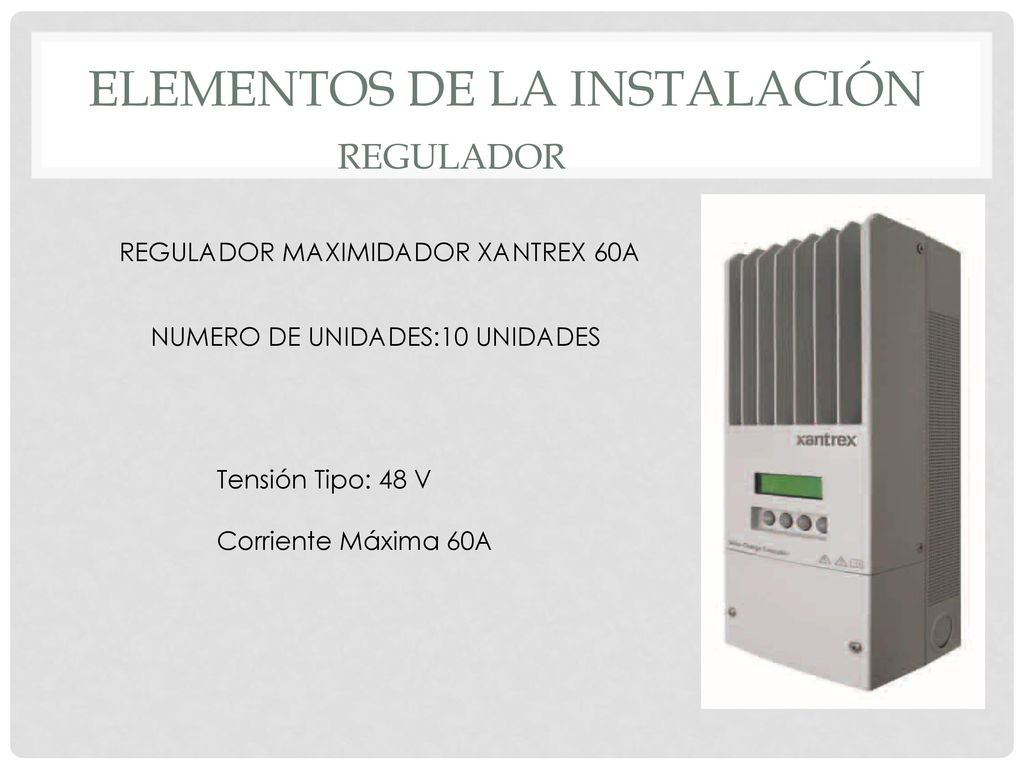

ELEMENTOS DE LA instalación
REGULADOR REGULADOR MAXIMIDADOR XANTREX 60A NUMERO DE UNIDADES:10 UNIDADES Tensión Tipo: 48 V Corriente Máxima 60A
11

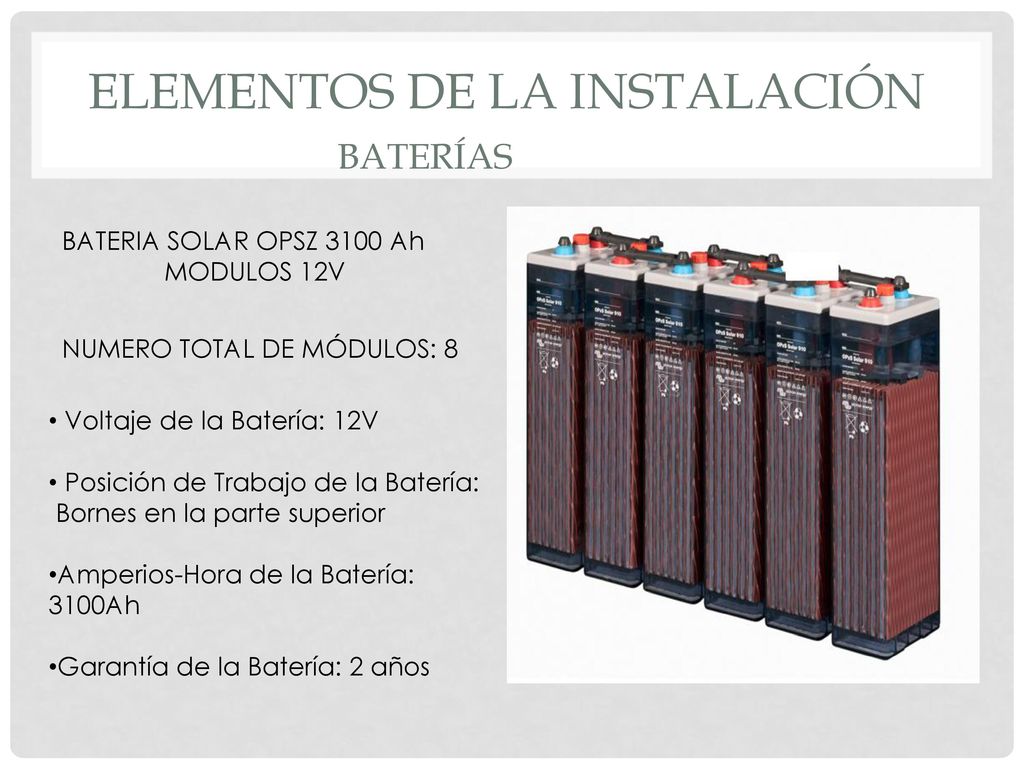

ELEMENTOS DE LA instalación
BATERÍAS BATERIA SOLAR OPSZ 3100 Ah MODULOS 12V NUMERO TOTAL DE MÓDULOS: 8 Voltaje de la Batería: 12V Posición de Trabajo de la Batería: Bornes en la parte superior Amperios-Hora de la Batería: 3100Ah Garantía de la Batería: 2 años
12

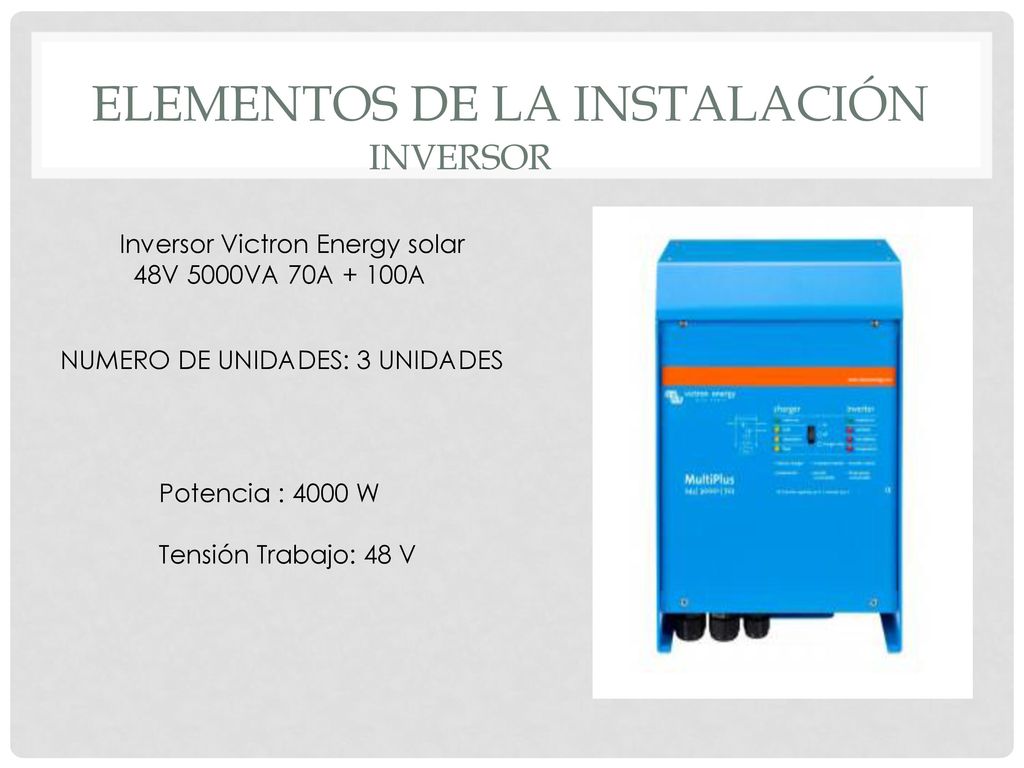

ELEMENTOS DE LA instalación
INVERSOR Inversor Victron Energy solar 48V 5000VA 70A + 100A NUMERO DE UNIDADES: 3 UNIDADES Potencia : 4000 W Tensión Trabajo: 48 V
13

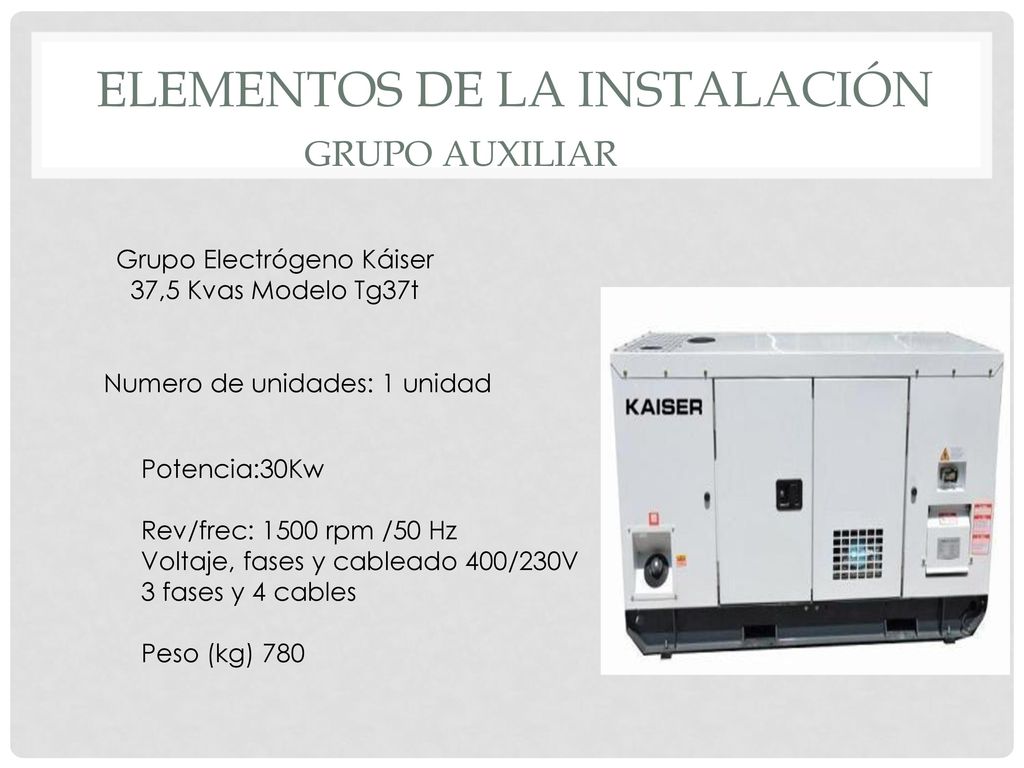

ELEMENTOS DE LA instalación
GRUPO AUXILIAR Grupo Electrógeno Káiser 37,5 Kvas Modelo Tg37t Numero de unidades: 1 unidad Potencia:30Kw Rev/frec: 1500 rpm /50 Hz Voltaje, fases y cableado 400/230V 3 fases y 4 cables Peso (kg) 780
14

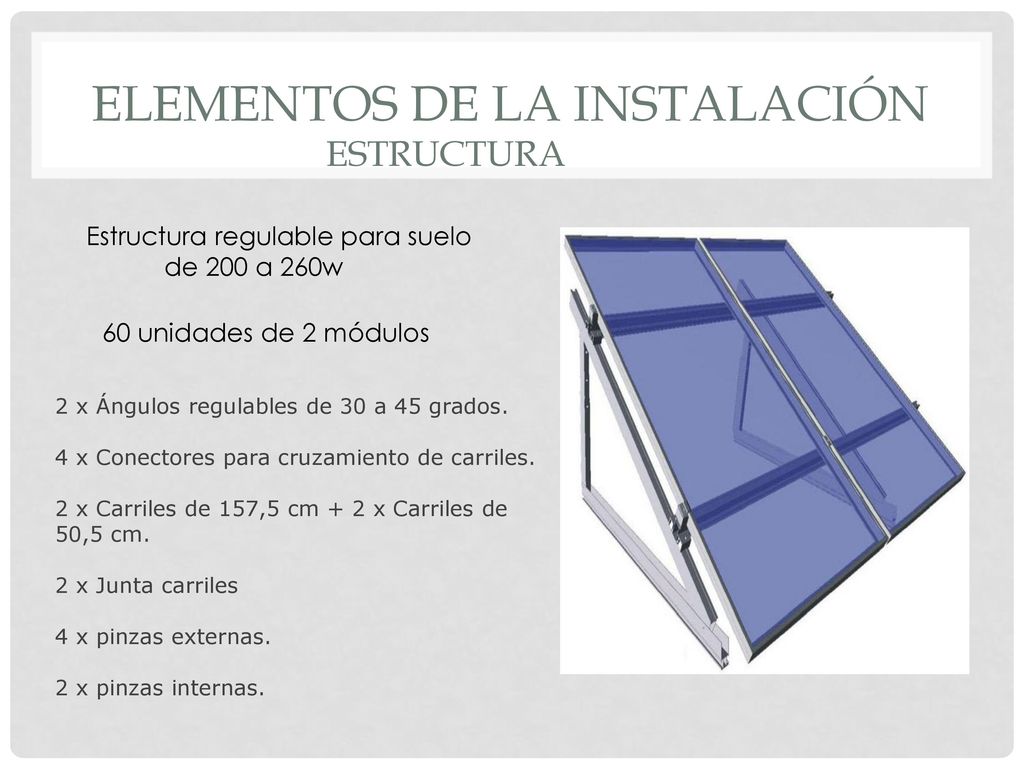

ELEMENTOS DE LA instalación
ESTRUCTURA Estructura regulable para suelo de 200 a 260w 60 unidades de 2 módulos 2 x Ángulos regulables de 30 a 45 grados. 4 x Conectores para cruzamiento de carriles. 2 x Carriles de 157,5 cm + 2 x Carriles de 50,5 cm. 2 x Junta carriles 4 x pinzas externas. 2 x pinzas internas.
15
ELEMENTOS DE LA instalación
PEQUEÑO MATERIAL CABLEADO CABLE PARA USO EN CORRIENTE CONTINUA ELEMENTOS DE PROTECCION FUSIBLES CABLE PARA USO EN CORRIENTE ALTERNA INTERRUPTOR DIFERENCIALES
16

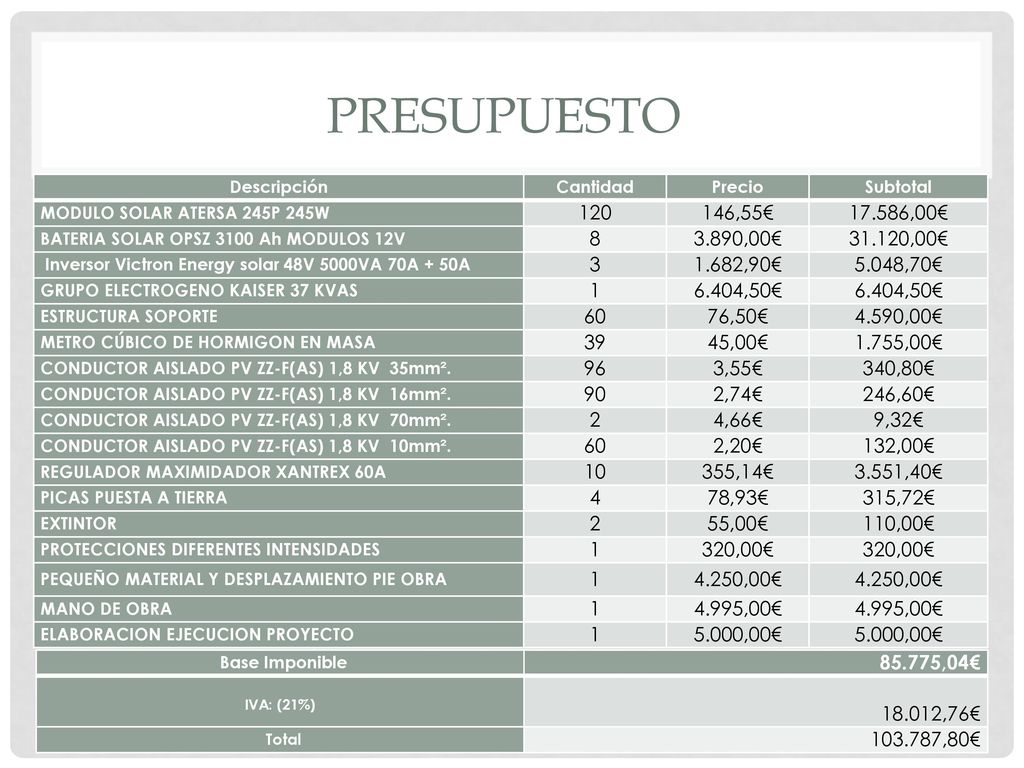

PRESUPUESTO Descripción Cantidad Precio Subtotal MODULO SOLAR ATERSA 245P 245W 120 146,55€ 17.586,00€ BATERIA SOLAR OPSZ 3100 Ah MODULOS 12V 8 3.890,00€ 31.120,00€ Inversor Victron Energy solar 48V 5000VA 70A + 50A 3 1.682,90€ 5.048,70€ GRUPO ELECTROGENO KAISER 37 KVAS 1 6.404,50€ ESTRUCTURA SOPORTE 60 76,50€ 4.590,00€ METRO CÚBICO DE HORMIGON EN MASA 39 45,00€ 1.755,00€ CONDUCTOR AISLADO PV ZZ-F(AS) 1,8 KV 35mm². 96 3,55€ 340,80€ CONDUCTOR AISLADO PV ZZ-F(AS) 1,8 KV 16mm². 90 2,74€ 246,60€ CONDUCTOR AISLADO PV ZZ-F(AS) 1,8 KV 70mm². 2 4,66€ 9,32€ CONDUCTOR AISLADO PV ZZ-F(AS) 1,8 KV 10mm². 2,20€ 132,00€ REGULADOR MAXIMIDADOR XANTREX 60A 10 355,14€ 3.551,40€ PICAS PUESTA A TIERRA 4 78,93€ 315,72€ EXTINTOR 55,00€ 110,00€ PROTECCIONES DIFERENTES INTENSIDADES 320,00€ PEQUEÑO MATERIAL Y DESPLAZAMIENTO PIE OBRA 4.250,00€ MANO DE OBRA 4.995,00€ ELABORACION EJECUCION PROYECTO 5.000,00€ Base Imponible 85.775,04€ IVA: (21%) 18.012,76€ Total ,80€
17

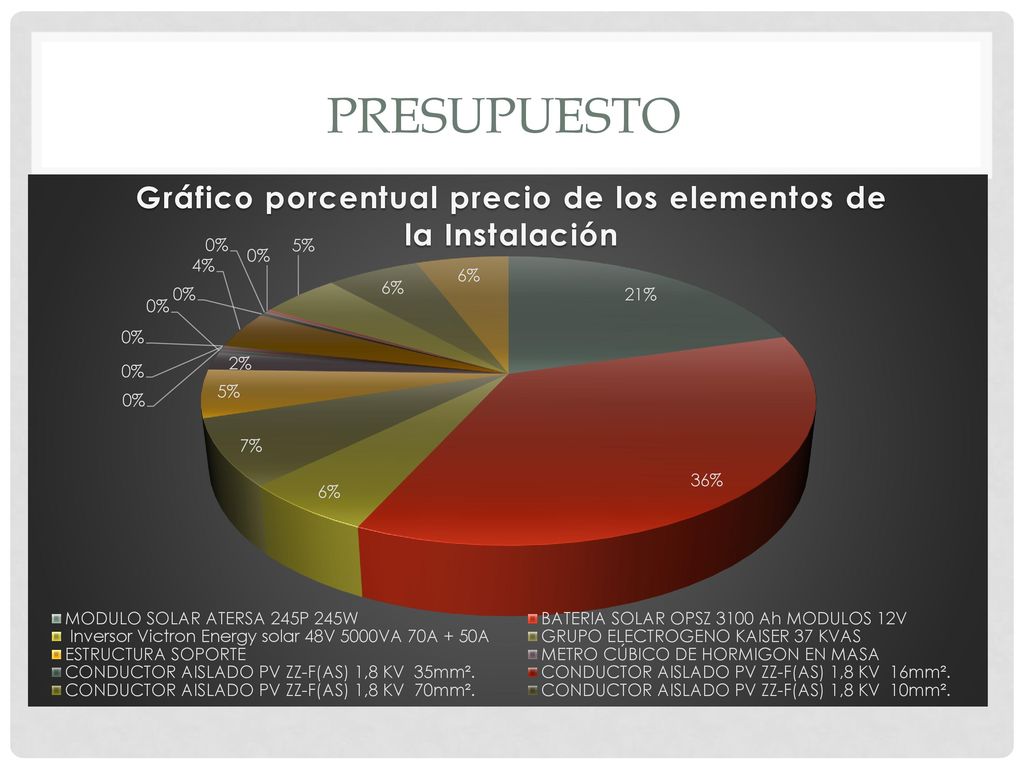

PRESUPUESTO
18

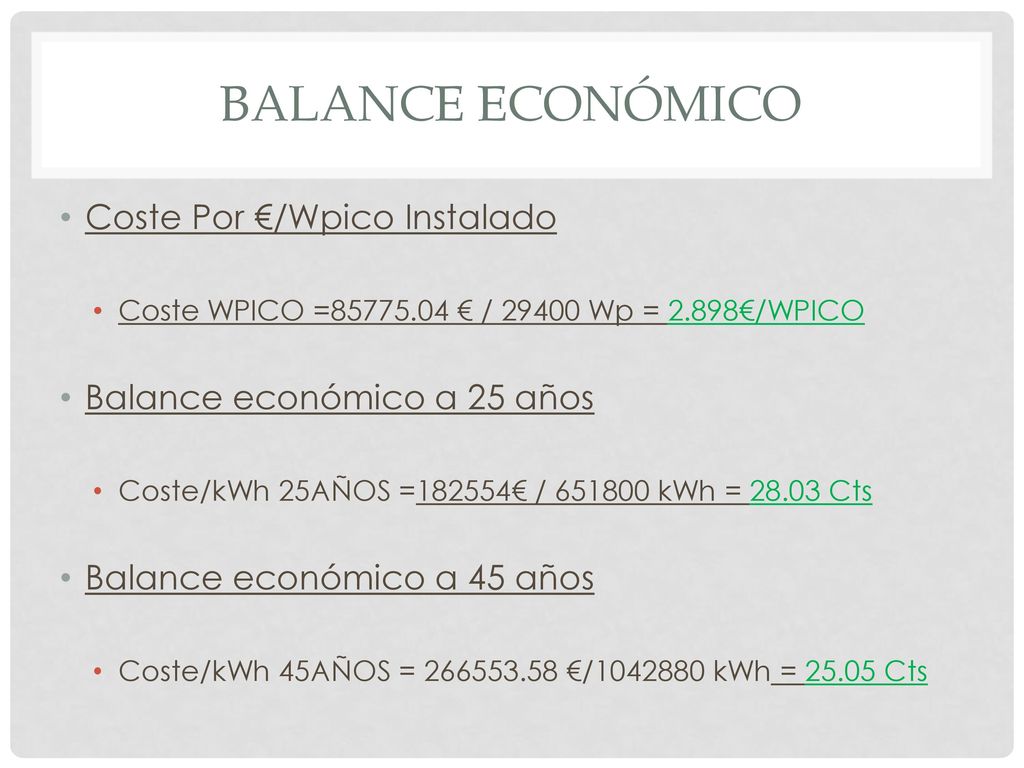

BALANCE Económico Coste Por €/Wpico Instalado
Coste WPICO = € / Wp = 2.898€/WPICO Balance económico a 25 años Coste/kWh 25AÑOS =182554€ / kWh = Cts Balance económico a 45 años Coste/kWh 45AÑOS = €/ kWh = Cts
19

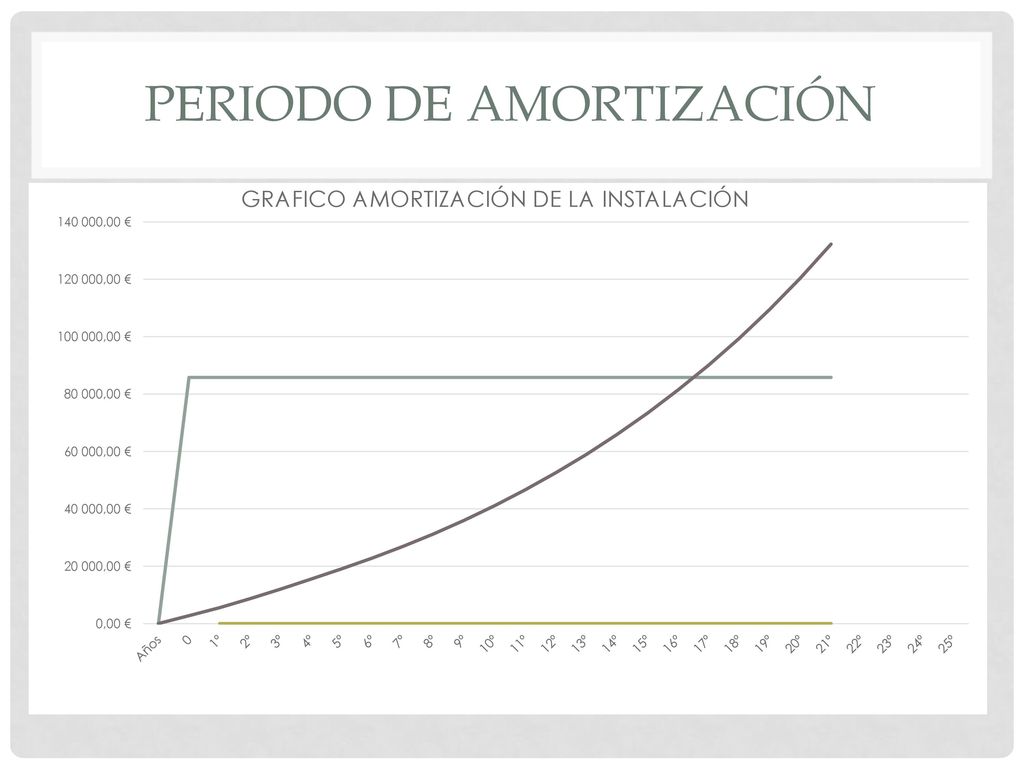

PERIODO DE AMORTIZACIóN
20
conclusión VIABILIDAD
21
GRACIAS POR SU ATENCIÓN
fin GRACIAS POR SU ATENCIÓN
