CLIMA Y CONFORT HIGROTÉRMICO

Presentación del tema: "CLIMA Y CONFORT HIGROTÉRMICO"— Transcripción de la presentación:

1 CLIMA – CONFORT HIGROTÉRMICO MATERIALIDAD II – TALLER DI BERNARDO ESTRATEGIAS

2 CLIMA Y CONFORT HIGROTÉRMICO
CONCEPTO DE CLIMA: “El estilo de las edificaciones debe ser distinto en Egipto que en España, en Pontus , o en Roma, y en diversos países y regiones; puesto que en un lugar el sol oprime por su calor, mientras que otro lugar estará alejado de sus efectos, y aún otro estará a una distancia moderada del mismo”. Vitrubio, La Arquitectura. (23 aC - Era Julio Cesar)

3 CLIMA Y CONFORT HIGROTÉRMICO
CONCEPTO DE CLIMA: CONCEPTO DE CLIMA: EFECTO A LARGO PLAZO DE LA RADIACION SOLAR SOBRE LA ATMOSFERA, LOS CONTINENTES Y LOS MARES DE LA TIERRA EN ROTACION. DETERMINACIÓN DEL CLIMA: INCIDENCIA DEL SOL. RELACION MASA TIERRA-AGUA. CONTINENTALIDAD. VIENTOS DOMINANTES ALTURA SOBRE EL MAR.

4 CLIMA Y CONFORT HIGROTÉRMICO
CONCEPTO DE CLIMA: CONCEPTO DE CLIMA: EFECTO A LARGO PLAZO DE LA RADIACION SOLAR SOBRE LA ATMOSFERA, LOS CONTINENTES Y LOS MARES DEL PLANETA TIERRA EN ROTACION SOBRE SU EJE. DETERMINACIÓN DEL CLIMA: (Variables fundamentales) INCIDENCIA DEL SOL. RELACION MASA TIERRA-AGUA. CONTINENTALIDAD. VIENTOS DOMINANTES ALTURA SOBRE EL MAR. (Variables de referencia) Temperatura Humedad Velocidad del aire

5 CLIMA Y CONFORT HIGROTÉRMICO
CONTROL DEL CLIMA: EPIDERMIS ROPA CHOZA O CUEVA FUEGO – (Tecnología aprovechamiento energía)

6 CLIMA Y CONFORT HIGROTÉRMICO

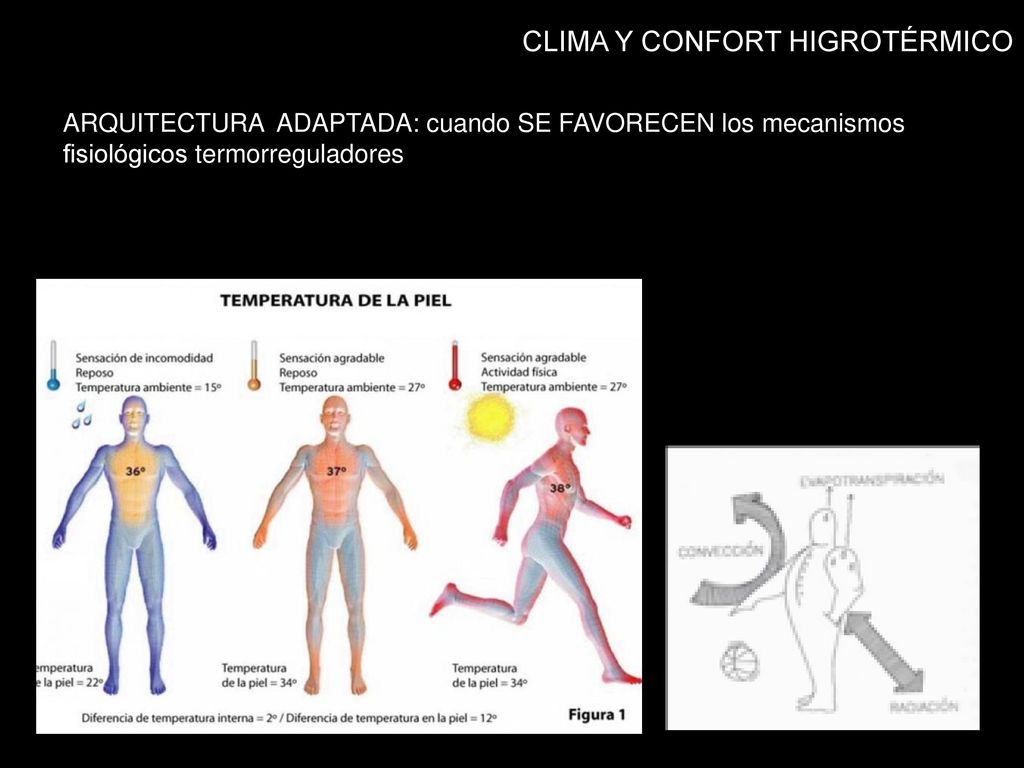

ARQUITECTURA ADAPTADA: cuando SE FAVORECEN los mecanismos fisiológicos termorreguladores

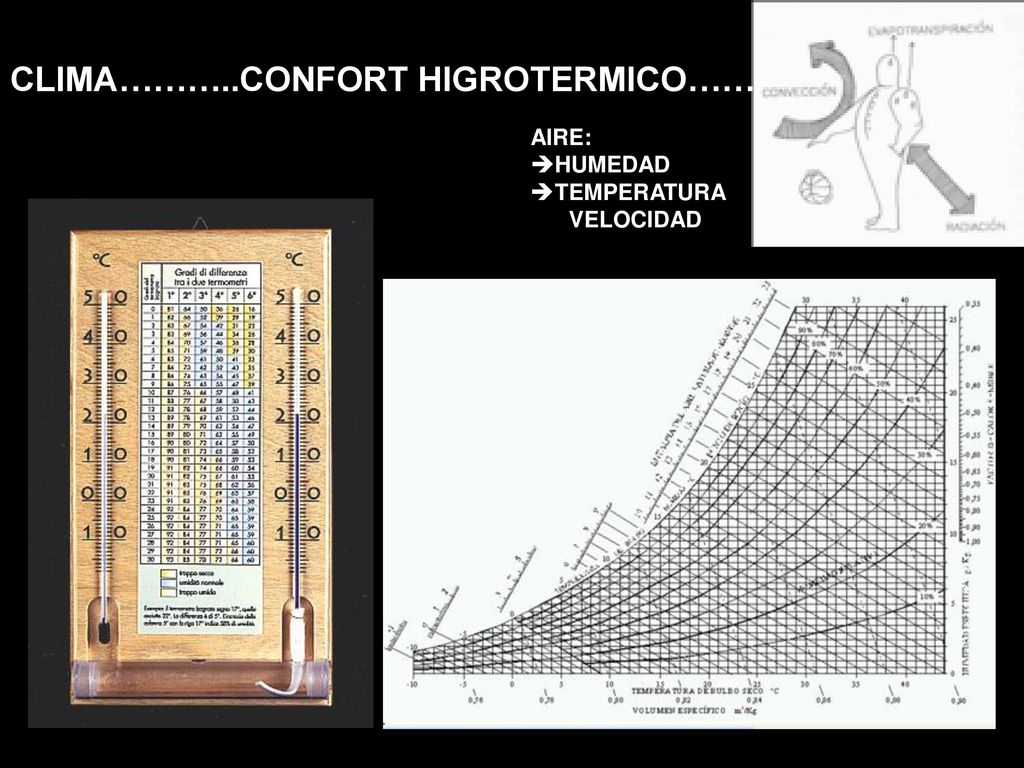

7 CLIMA………..CONFORT HIGROTERMICO……. AIRE
HUMEDAD TEMPERATURA VELOCIDAD

8 CLIMA Y CONFORT HIGROTÉRMICO

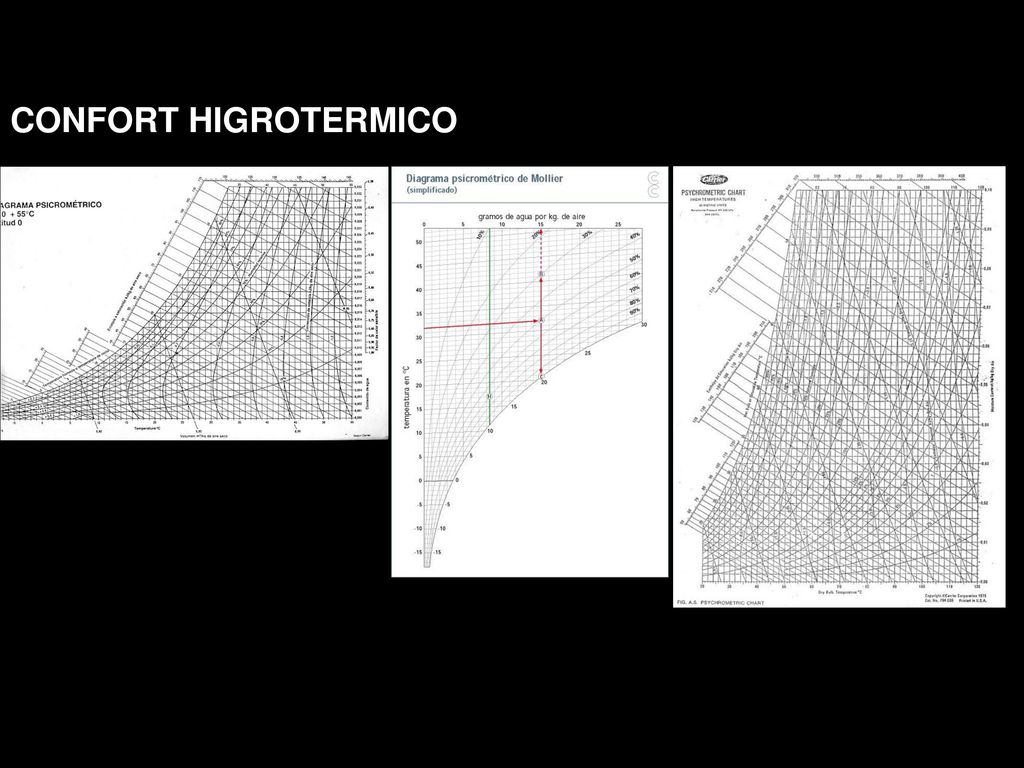

CONFORT HIGROTERMICO

9

10 CLIMA Y CONFORT HIGROTÉRMICO

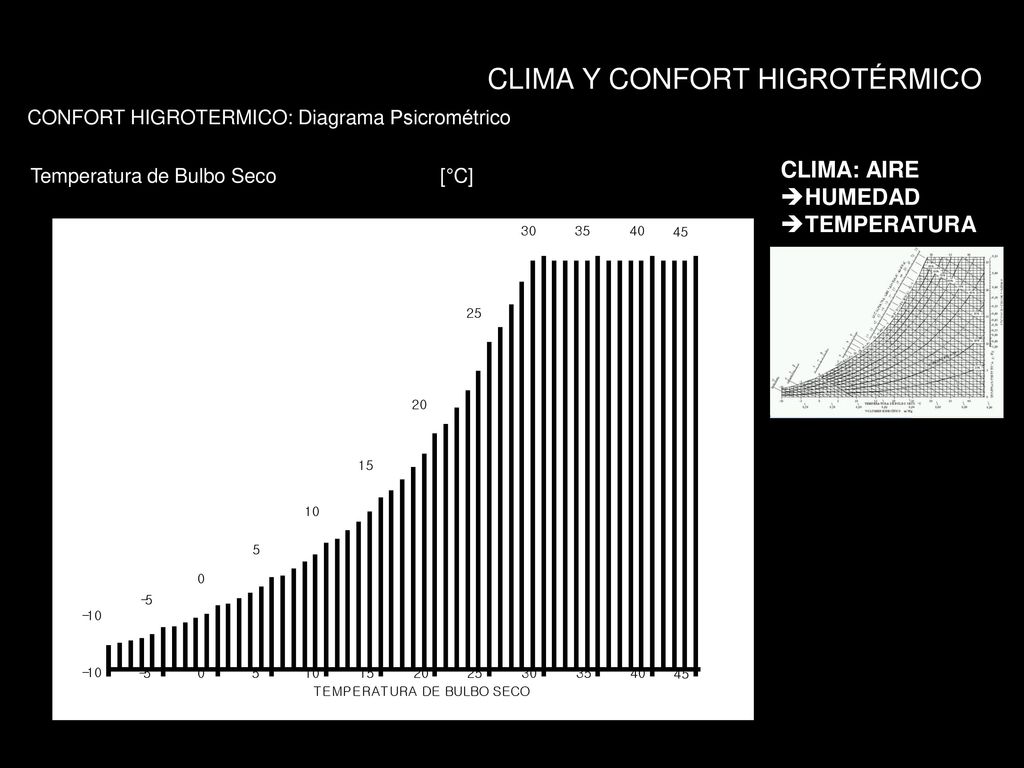

CONFORT HIGROTERMICO: Diagrama Psicrométrico CLIMA: AIRE HUMEDAD TEMPERATURA Temperatura de Bulbo Seco [°C]

11 CLIMA Y CONFORT HIGROTÉRMICO

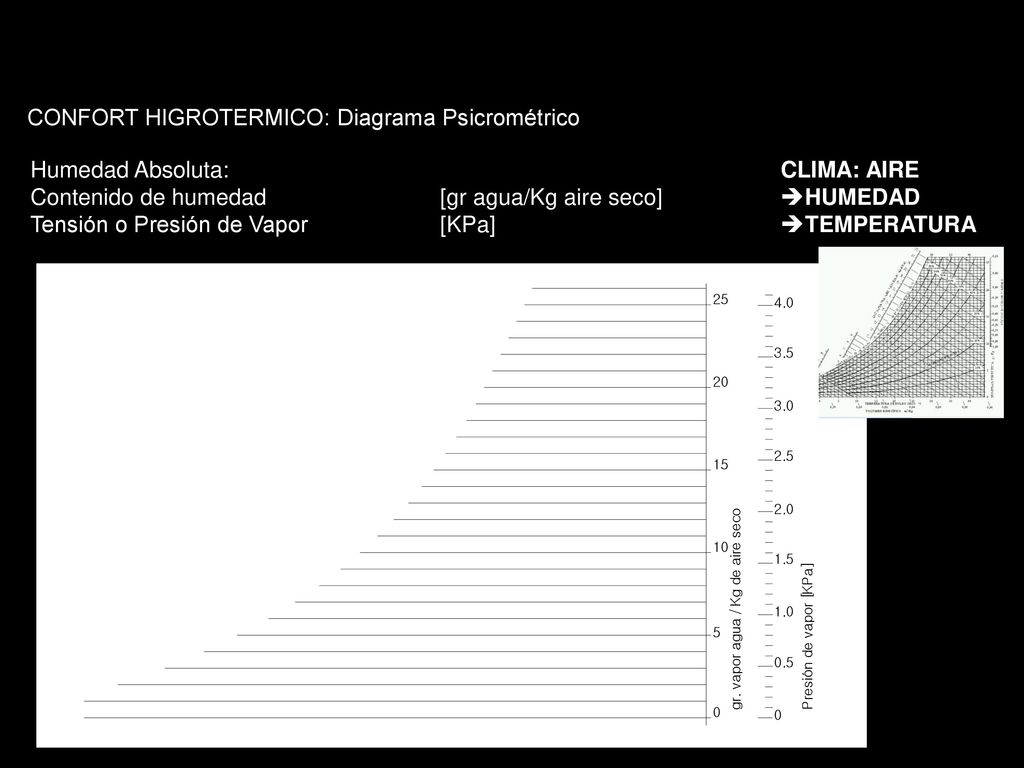

CONFORT HIGROTERMICO: Diagrama Psicrométrico Humedad Absoluta: Contenido de humedad [gr agua/Kg aire seco] Tensión o Presión de Vapor [KPa] CLIMA: AIRE HUMEDAD TEMPERATURA

12 CLIMA Y CONFORT HIGROTÉRMICO

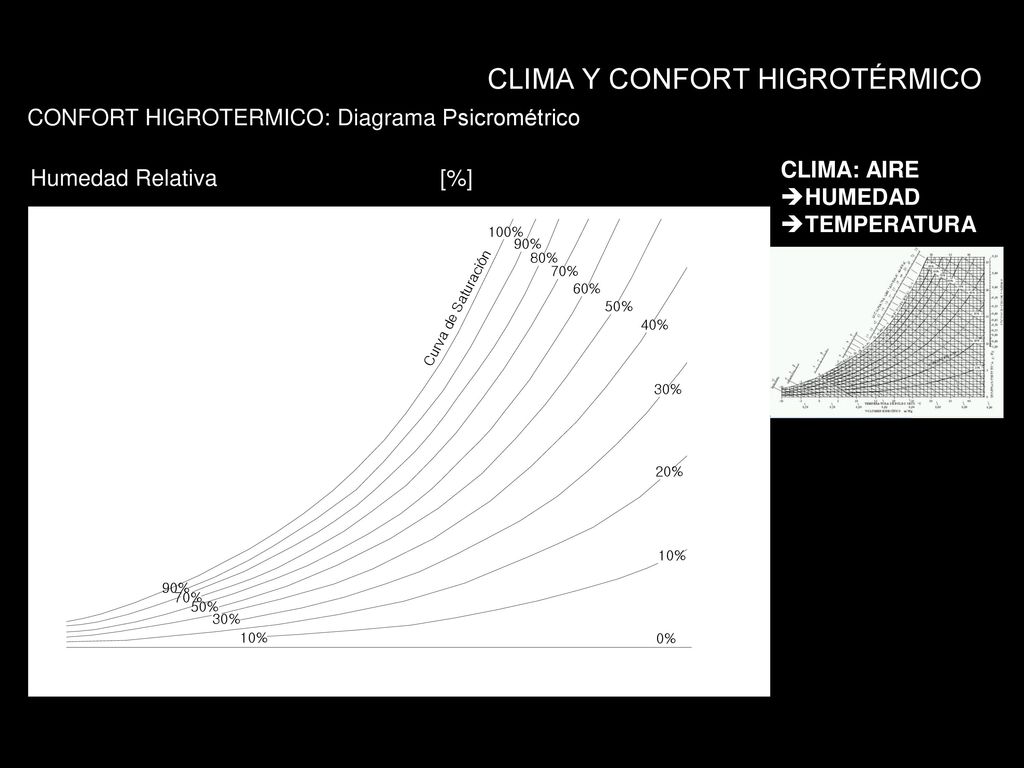

CONFORT HIGROTERMICO: Diagrama Psicrométrico CLIMA: AIRE HUMEDAD TEMPERATURA Humedad Relativa [%]

13 CLIMA Y CONFORT HIGROTÉRMICO

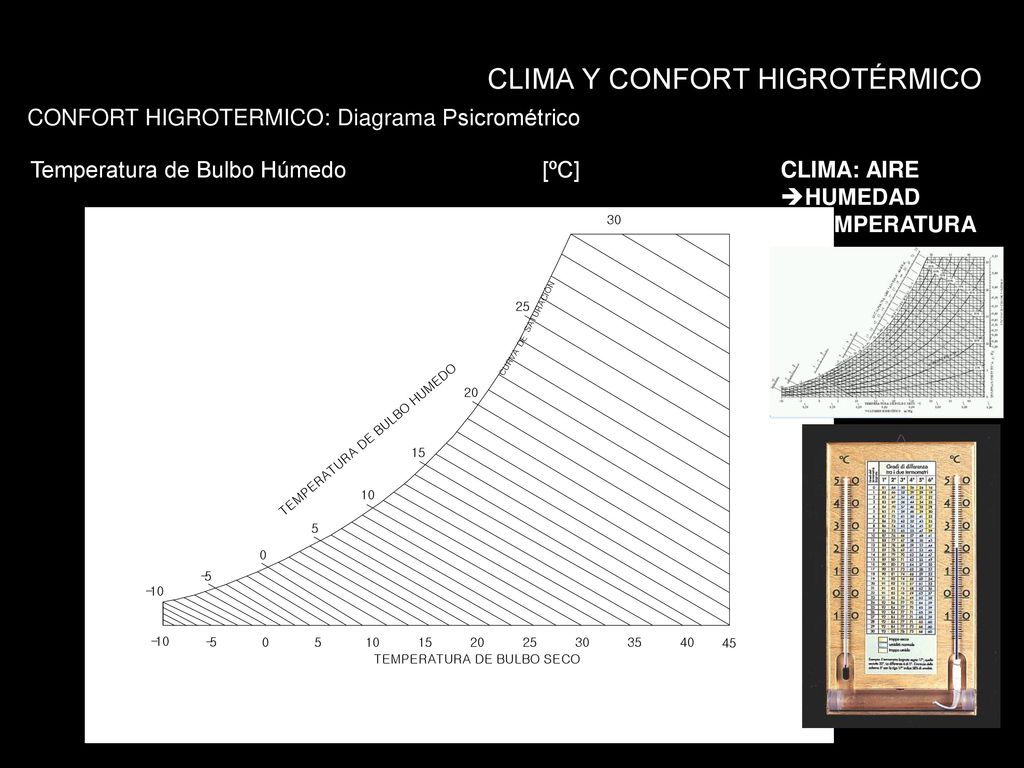

CONFORT HIGROTERMICO: Diagrama Psicrométrico Temperatura de Bulbo Húmedo [ºC] CLIMA: AIRE HUMEDAD TEMPERATURA

14 CLIMA Y CONFORT HIGROTÉRMICO

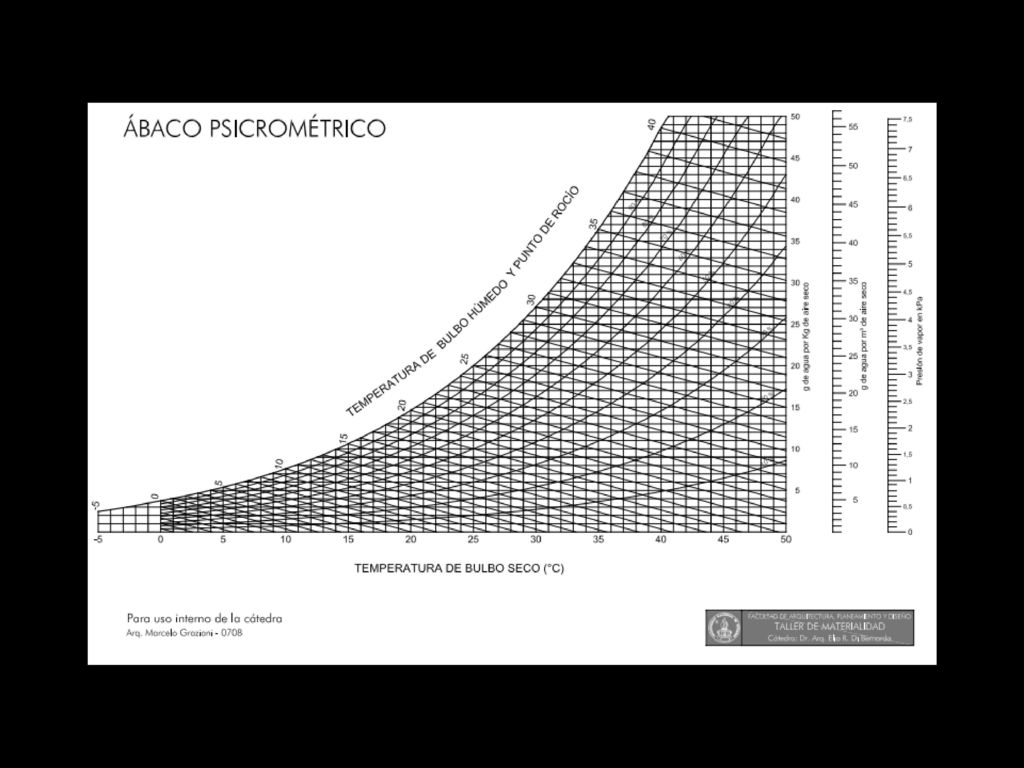

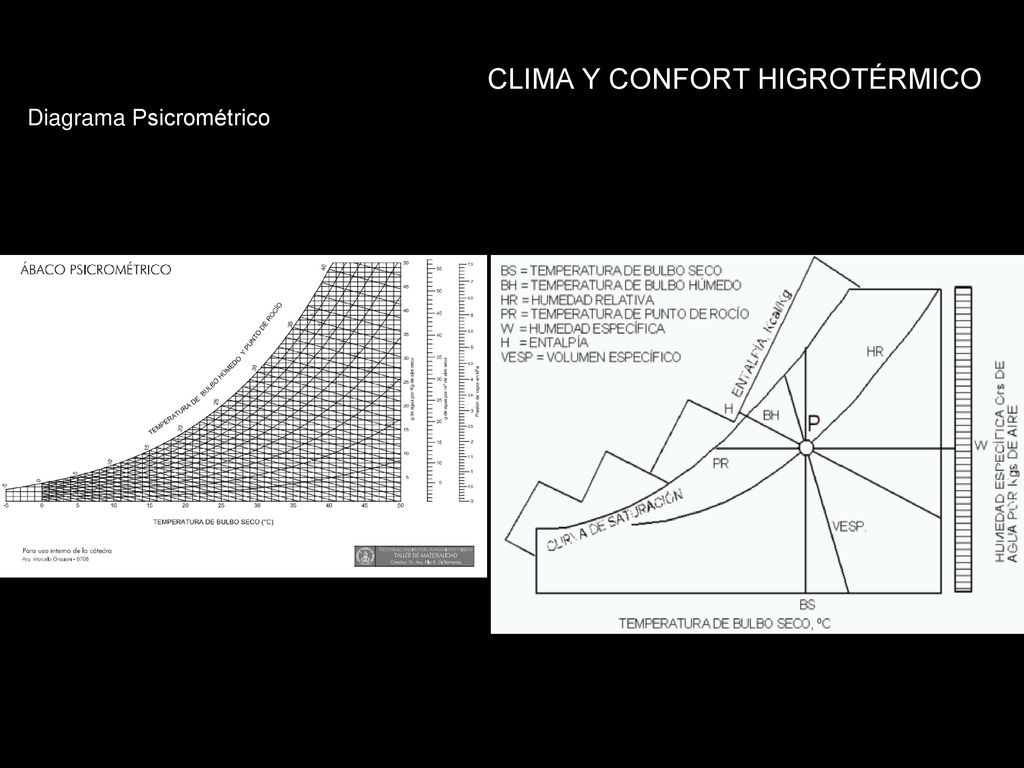

Diagrama Psicrométrico

15 CLIMA Y CONFORT HIGROTÉRMICO

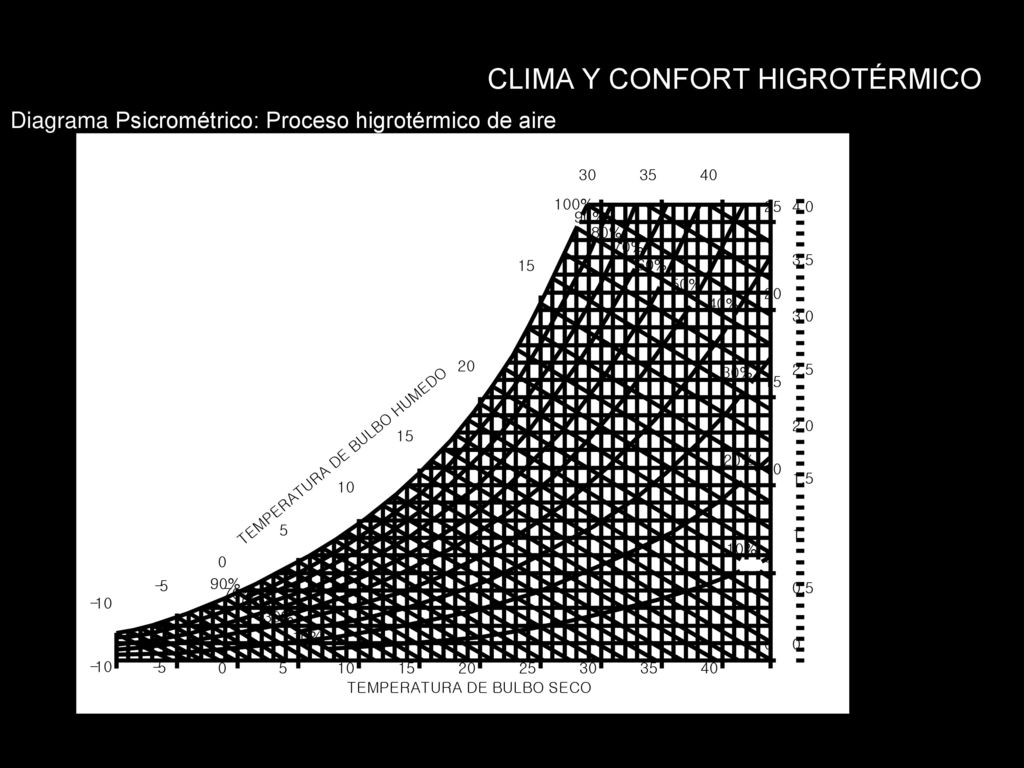

Diagrama Psicrométrico: Proceso higrotérmico de aire

16 CLIMA Y CONFORT HIGROTÉRMICO

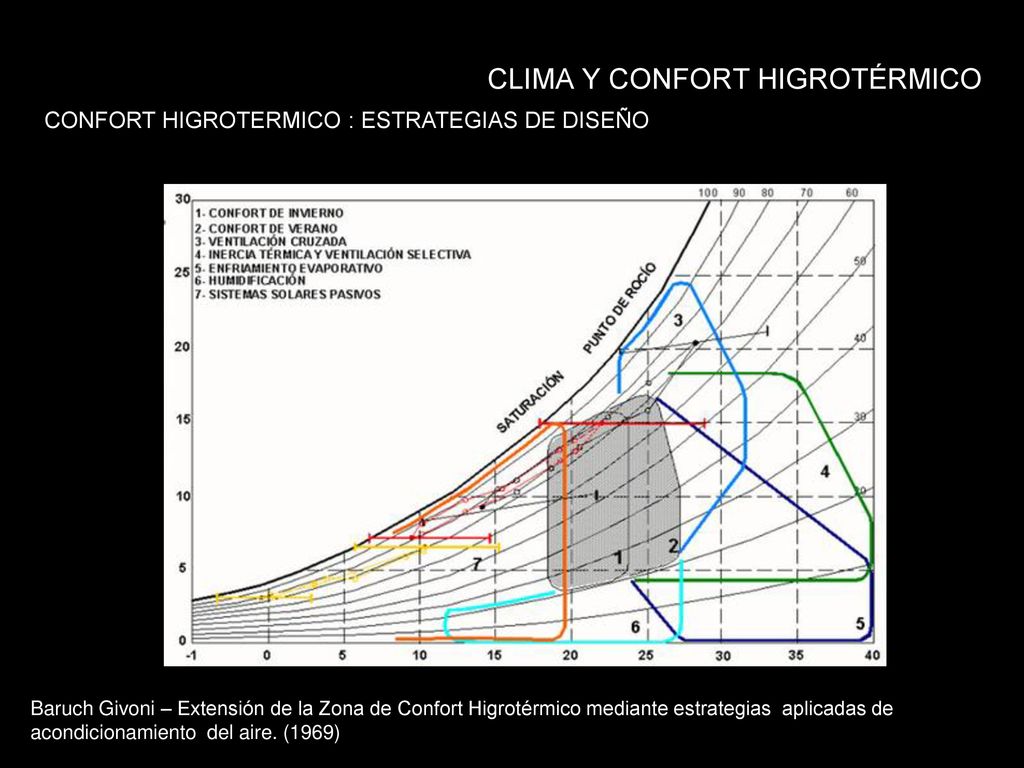

CONFORT HIGROTERMICO : ESTRATEGIAS DE DISEÑO Baruch Givoni – Extensión de la Zona de Confort Higrotérmico mediante estrategias aplicadas de acondicionamiento del aire. (1969)

17 CLIMA Y CONFORT HIGROTÉRMICO 1. Confort de Invierno. 2

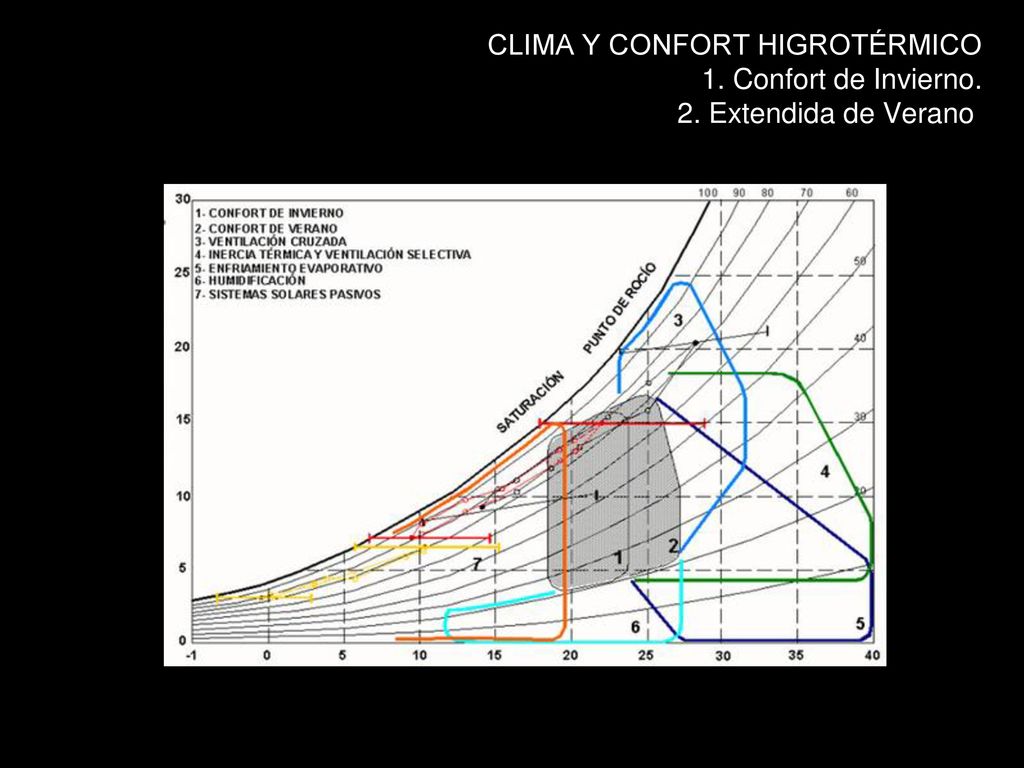

CLIMA Y CONFORT HIGROTÉRMICO 1. Confort de Invierno. 2. Extendida de Verano.

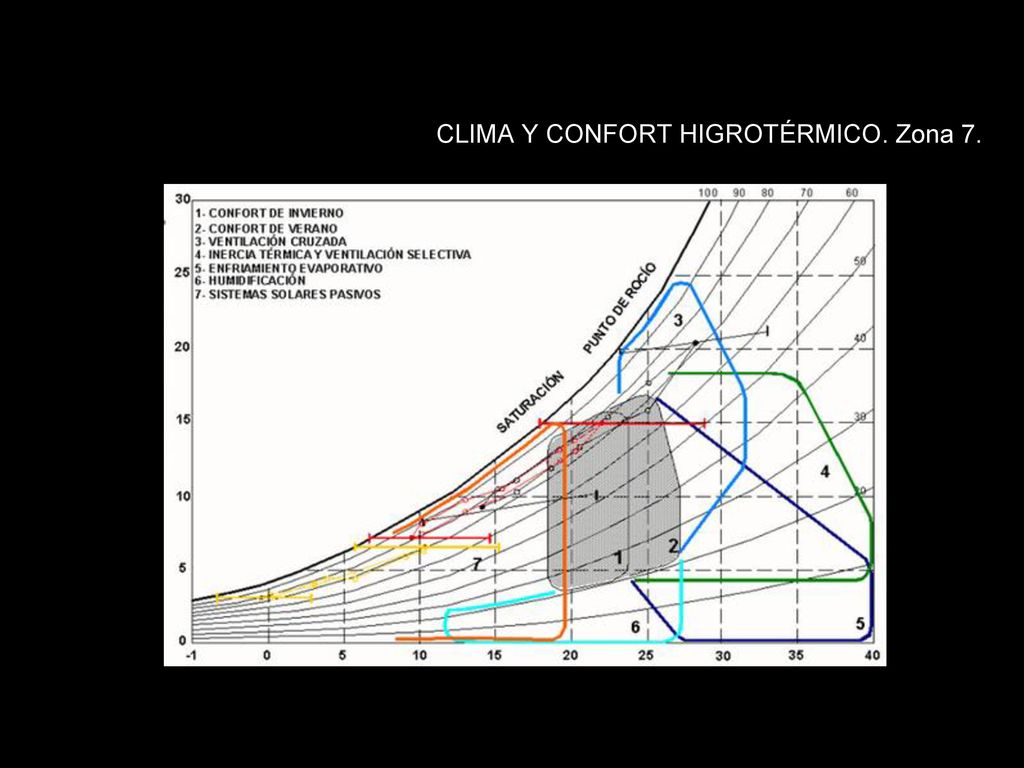

18 CLIMA Y CONFORT HIGROTÉRMICO. Zona 7.

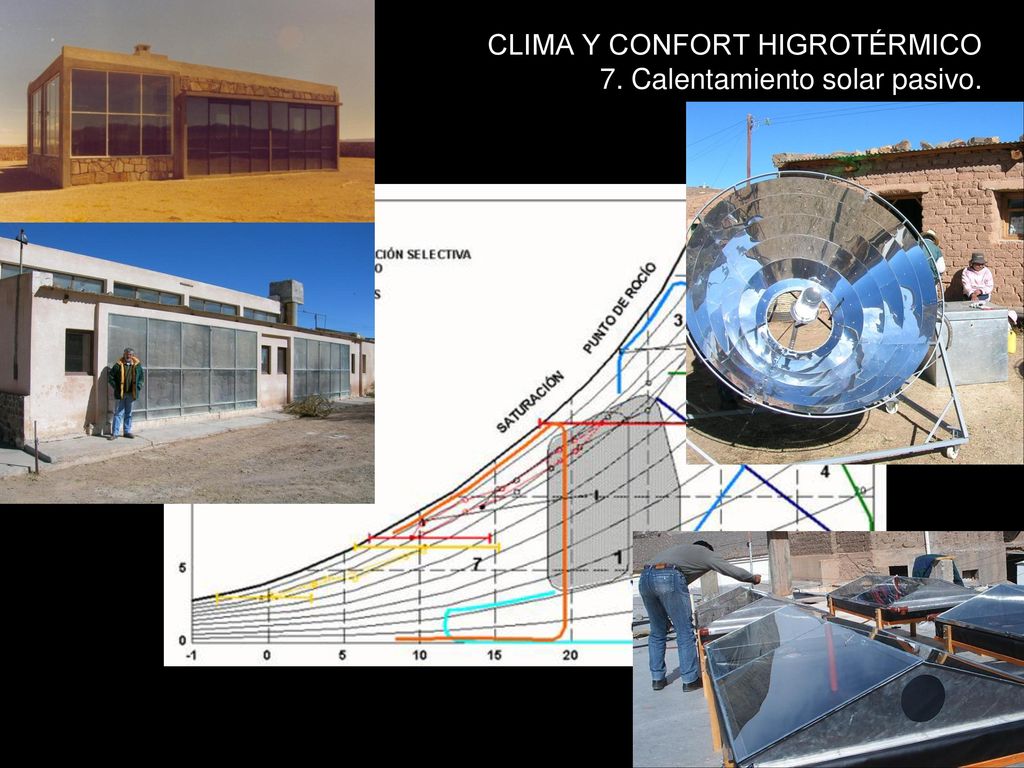

19 CLIMA Y CONFORT HIGROTÉRMICO 7. Calentamiento solar pasivo. .

20 CLIMA Y CONFORT HIGROTÉRMICO. Zona 5 y 6.

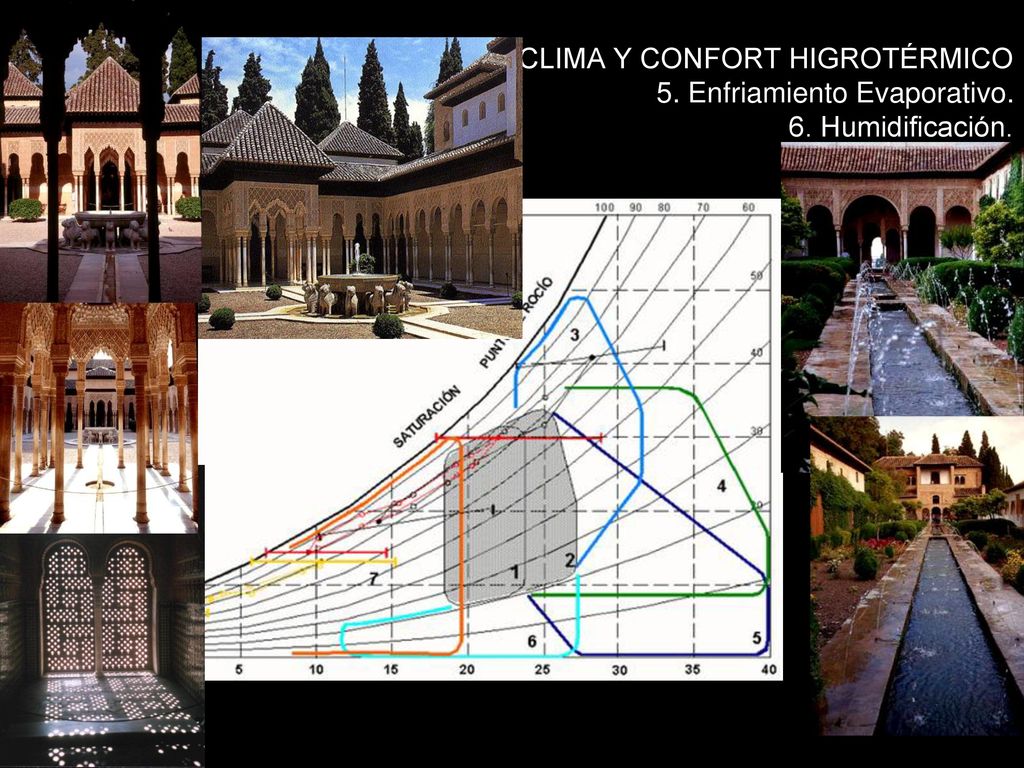

21 CLIMA Y CONFORT HIGROTÉRMICO 5. Enfriamiento Evaporativo. 6
CLIMA Y CONFORT HIGROTÉRMICO 5. Enfriamiento Evaporativo. 6. Humidificación.

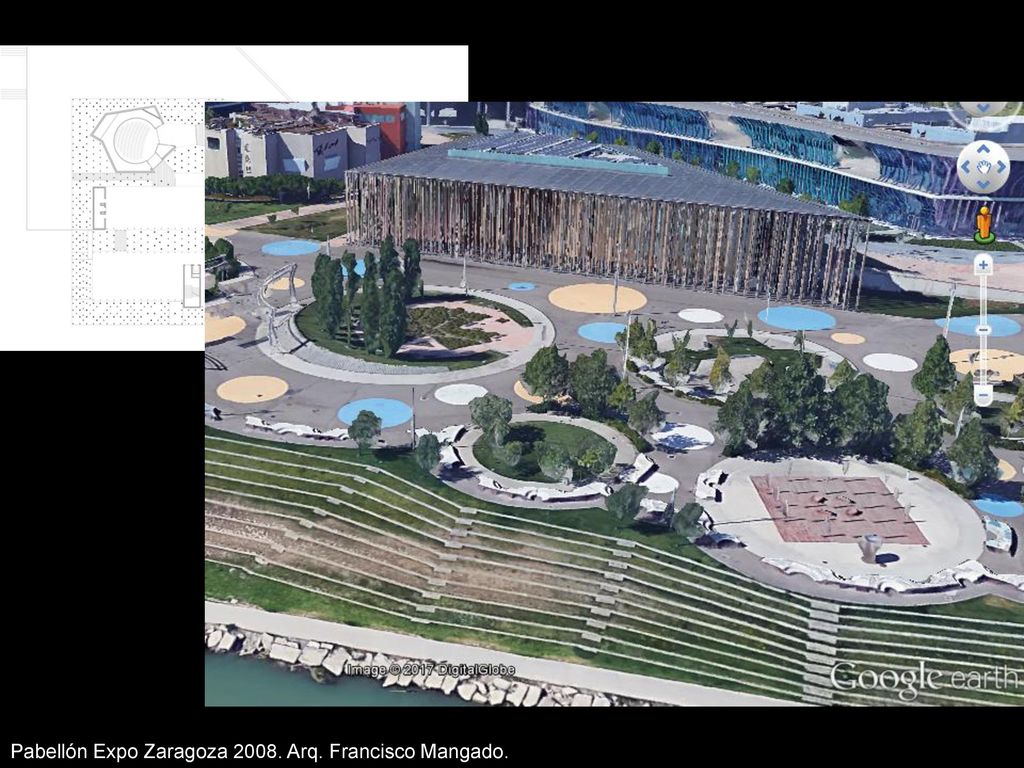

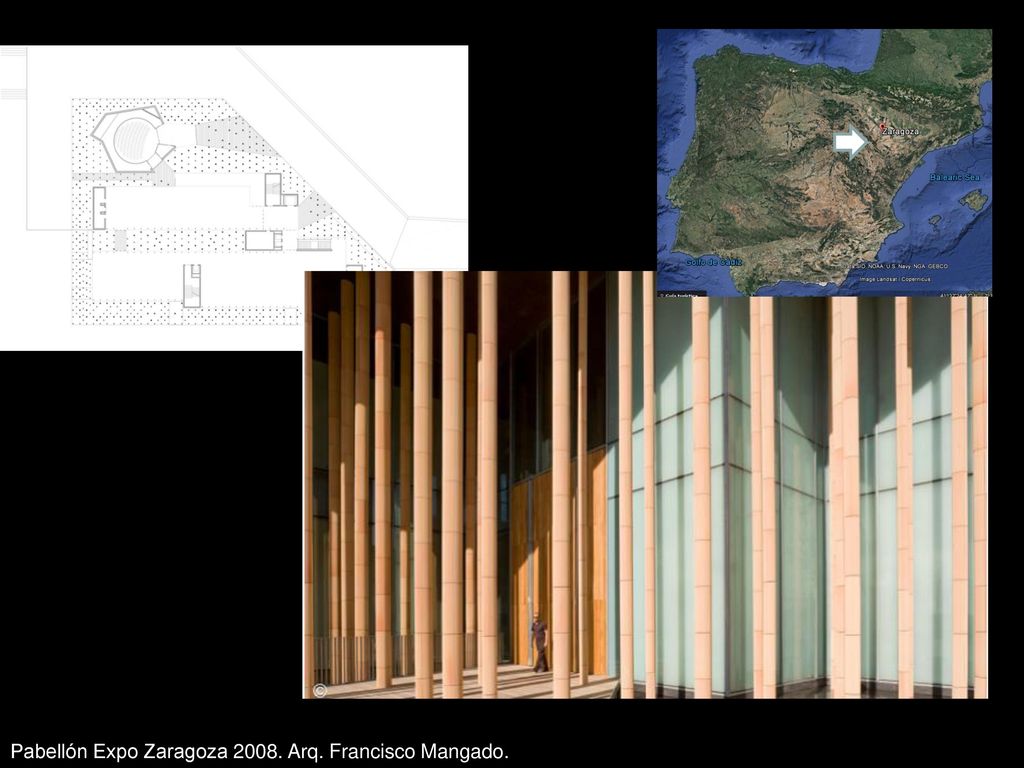

22 Pabellón Expo Zaragoza 2008. Arq. Francisco Mangado.

23 Pabellón Expo Zaragoza 2008. Arq. Francisco Mangado.

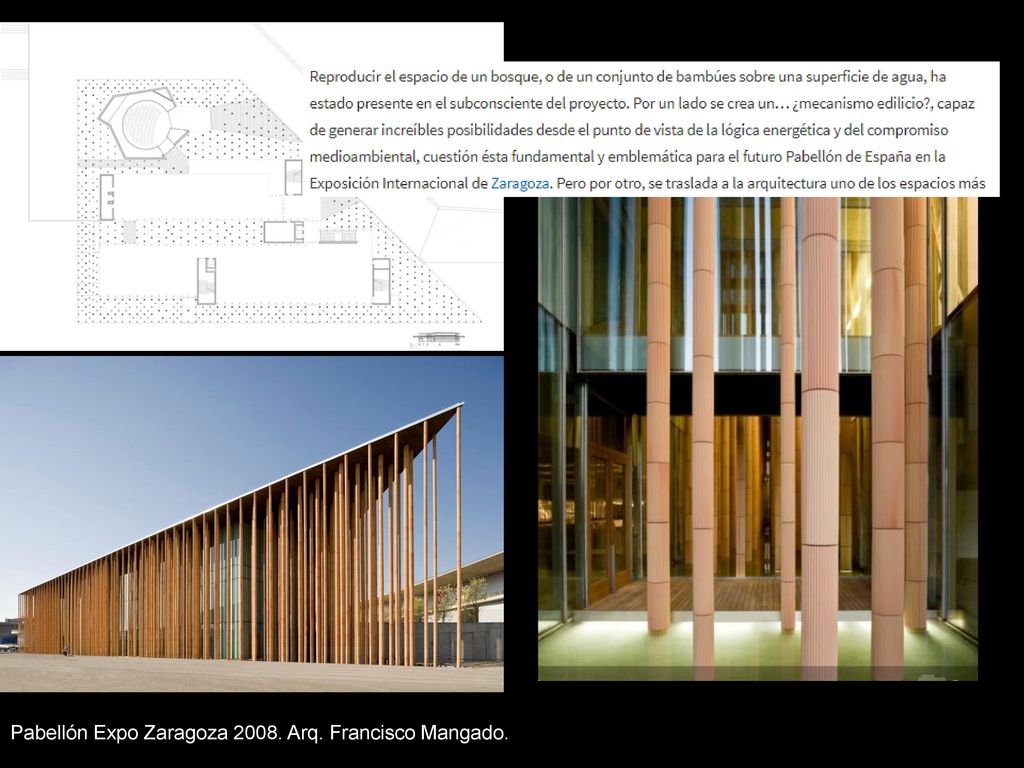

24 Pabellón Expo Zaragoza 2008. Arq. Francisco Mangado.

25 CLIMA Y CONFORT HIGROTÉRMICO. Zona 3 y 4.

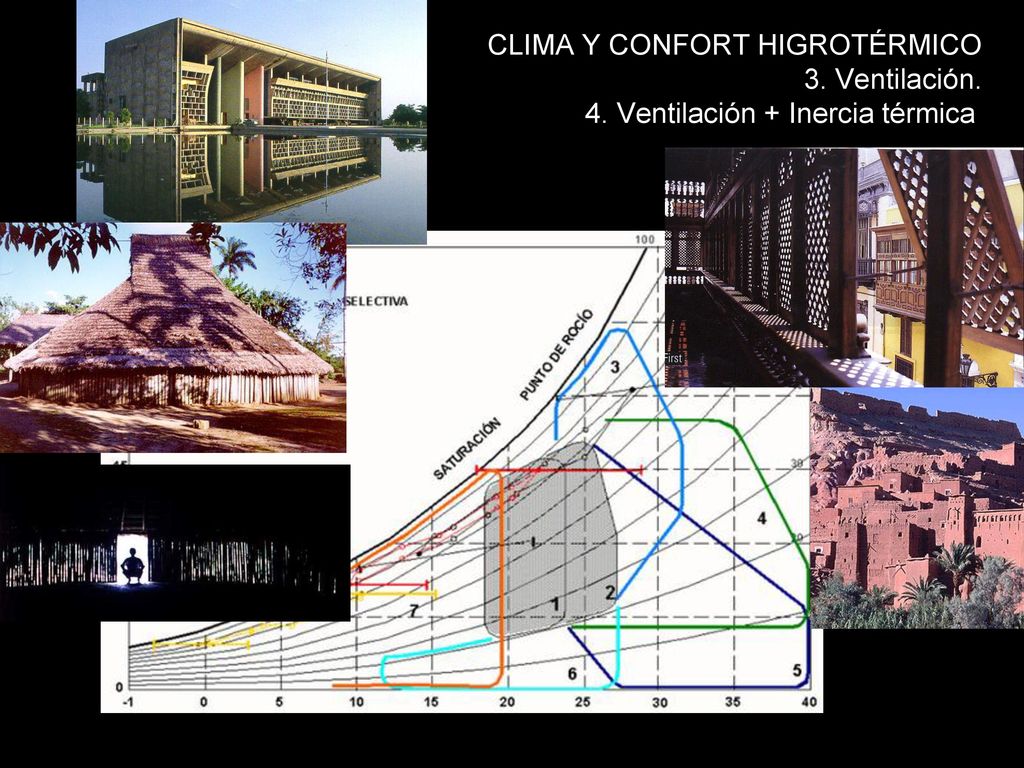

26 CLIMA Y CONFORT HIGROTÉRMICO 3. Ventilación. 4
CLIMA Y CONFORT HIGROTÉRMICO 3. Ventilación. 4. Ventilación + Inercia térmica.

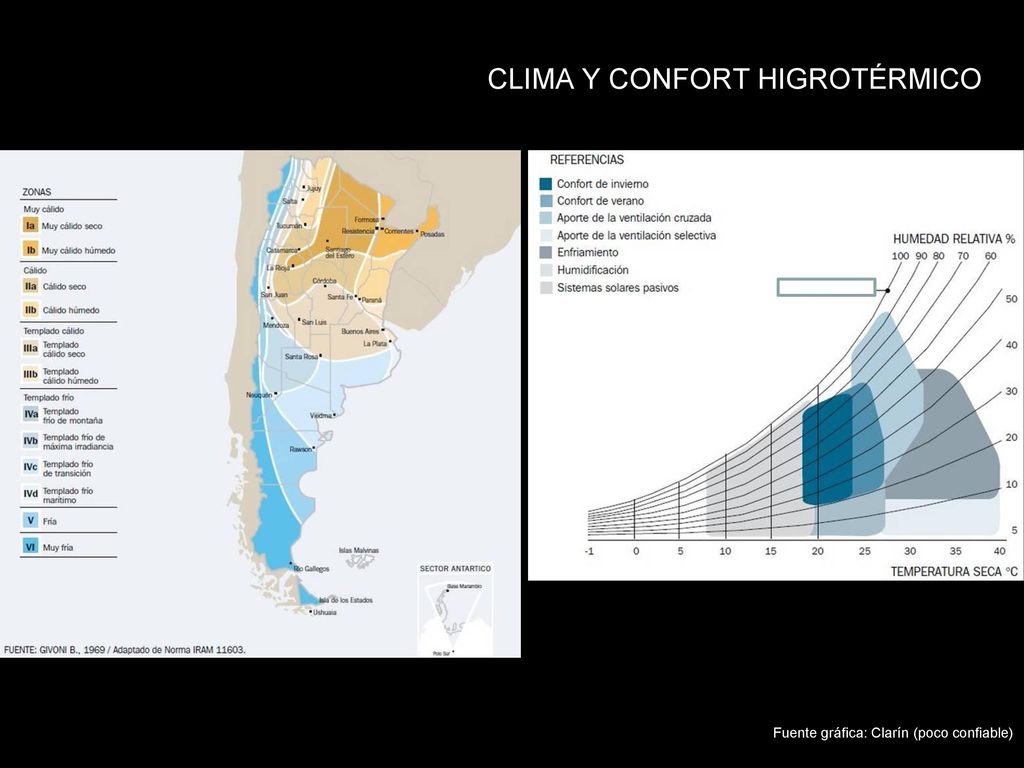

27 CLIMA Y CONFORT HIGROTÉRMICO
Fuente gráfica: Clarín (poco confiable)

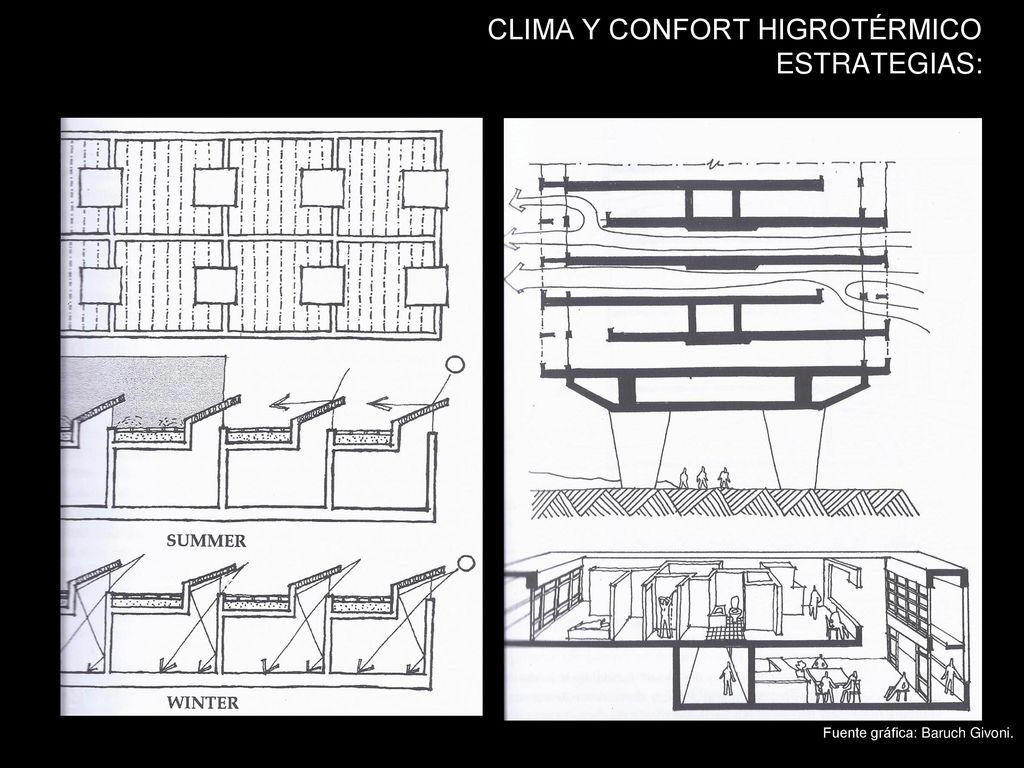

28 CLIMA Y CONFORT HIGROTÉRMICO ESTRATEGIAS:
Fuente gráfica: Baruch Givoni.

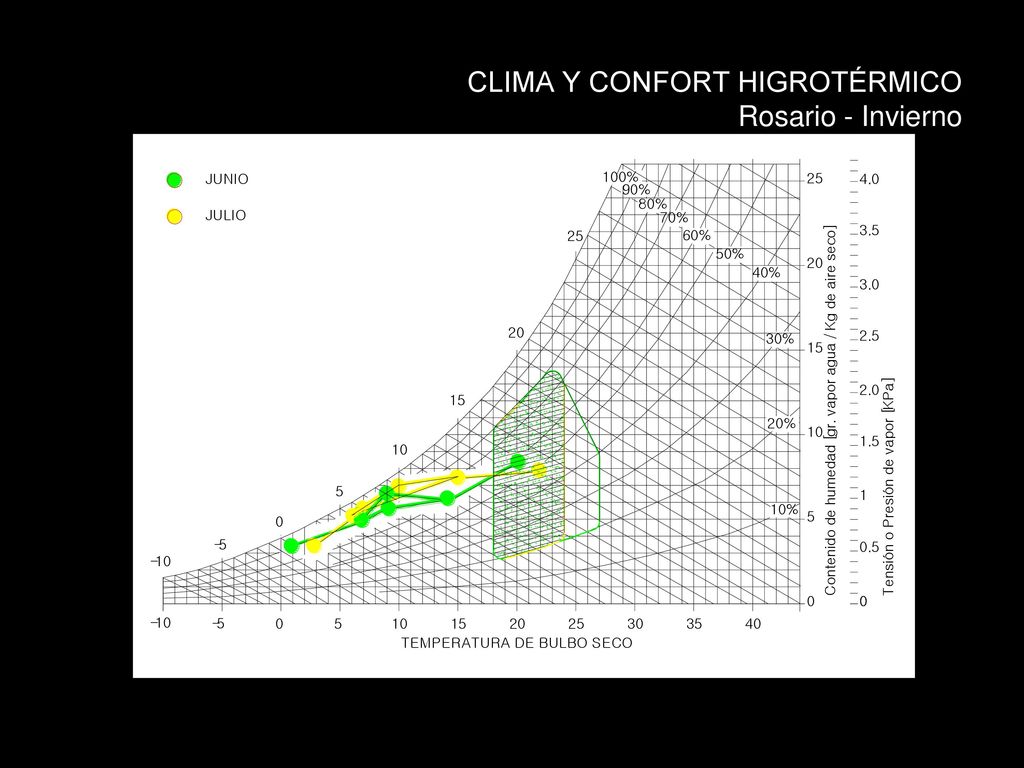

29 CLIMA Y CONFORT HIGROTÉRMICO Rosario - Invierno

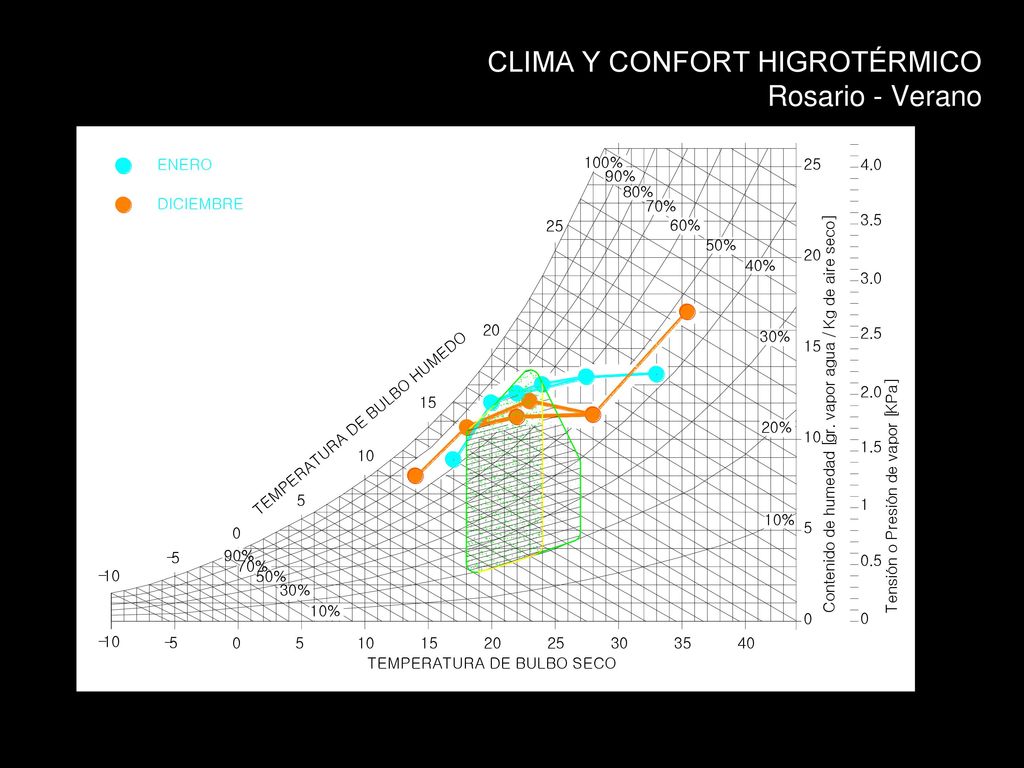

30 CLIMA Y CONFORT HIGROTÉRMICO Rosario - Verano

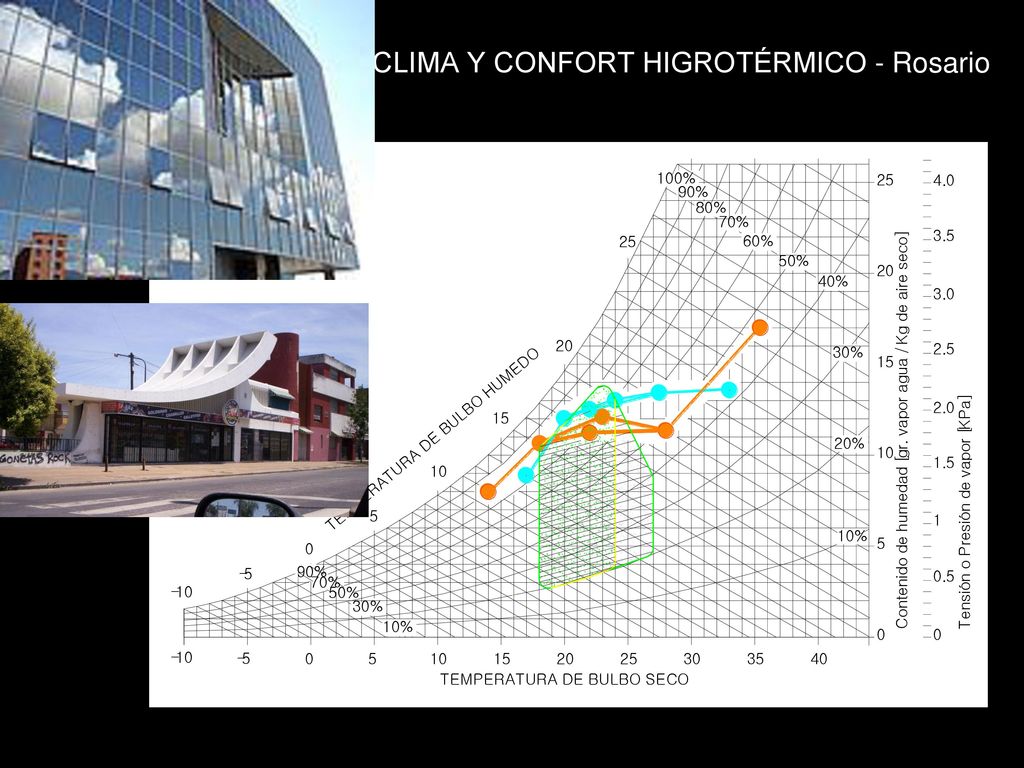

31 CLIMA Y CONFORT HIGROTÉRMICO - Rosario

32 CLIMA Y CONFORT HIGROTÉRMICO
CLIMA – ARQUITECTURA - CONFORT HIGROTÉRMICO Estrategias para una Arquitectura adaptada al clima: prever protecciones. …. aprovechar las potenciales para el acondicionamiento.

33 CLIMA Y CONFORT HIGROTÉRMICO
CLIMA – ARQUITECTURA - CONFORT HIGROTÉRMICO CLIMA Y CONFORT HIGROTÉRMICO NORMAS IRAM: Acondicionamiento térmico de edificios. 11.549: Vocabulario. 11.601: Propiedades higro-térmicas materiales y elementos de construcción. 11.603: Clasificación bioclimática de la República Argentina. 11604: Pérdidas volumétricas: G. 11.605: Transmitancias admisibles en cerramientos opacos. 11.625: Verificación riesgo condensación. 11.900: Etiquetado energético en edificios. (estudio) ORDENANZA MPAL. 8757/11
