1 PRESENTACIÓN DE NOVEC™ 1230 de 3M™ PARA
SEVO EUROPE NOVECTM 1230™ PRESENTACIÓN DE NOVEC™ 1230 de 3M™ PARA

2 NOVEC™ 1230 de 3M™ Breve introducción a NOVEC™ 1230 de 3M™
Ventajas Certificaciones Uso y mantenimiento Aplicaciones Presentación de NOVEC™ 1230 de 3M™ Retirada de los halones por condicionantes medioambientales. Búsqueda de agente extintor gaseoso con presencia a largo plazo. Garantía para su uso en zonas con presencia de seres humanos. Mejora de las condiciones de los agentes extintores en el mercado actual (sistema de almacenamiento y recarga). ¿Qué es NOVEC™ 1230 de 3M™ ? Aplicaciones prácticas.

3 1. Breve introducción a NOVEC™ 1230 de 3M™
Durante el período de incertidumbre creado durante los últimos años respecto a las sucesivas retiradas de agentes gaseosos, 3M™ decidió no lanzar su nuevo producto hasta no estar convencido de que fuera de cumplir los siguientes puntos: Alta seguridad para las personas (punto más importante en todo sistema de seguridad, puesto que lo que se pretende es salvaguardar la vida de las personas así como el mobiliario). Larga vida útil de uso. No produjera residuos en ningún tipo de equipo o materiales. No tuviera efectos medioambientales adversos. Este punto posee una correlación muy importante con la opción de vida útil de uso de larga duración.

4 1.a. Ventajas Compatible con la presencia de seres humanos. Después del FE-13 es el agente con mayor seguridad de uso para las personas. No produce residuos en ningún tipo de productos. No es conductor eléctrico. NOVECTM 1230 posee un certificado de No Conductividad en estado líquido hasta V. Baja presión de trabajo. Se almacena a menos de 42 bar y por boquilla sale aproximadamente a 5,2 bar (muy baja presión comparada con el resto de equipos de portección). Baja concentración de uso. (Actualmente es el agente extintor con concentraciones de extinción más bajas del mercado). Excelentes condicionantes medioambientales. Por eso posee una garantía de uso de 20 años (único que lo posee en el mercado). Proceso de recarga in-situ. (Característica única en el mercado). Transportable sin condicionantes ADR.

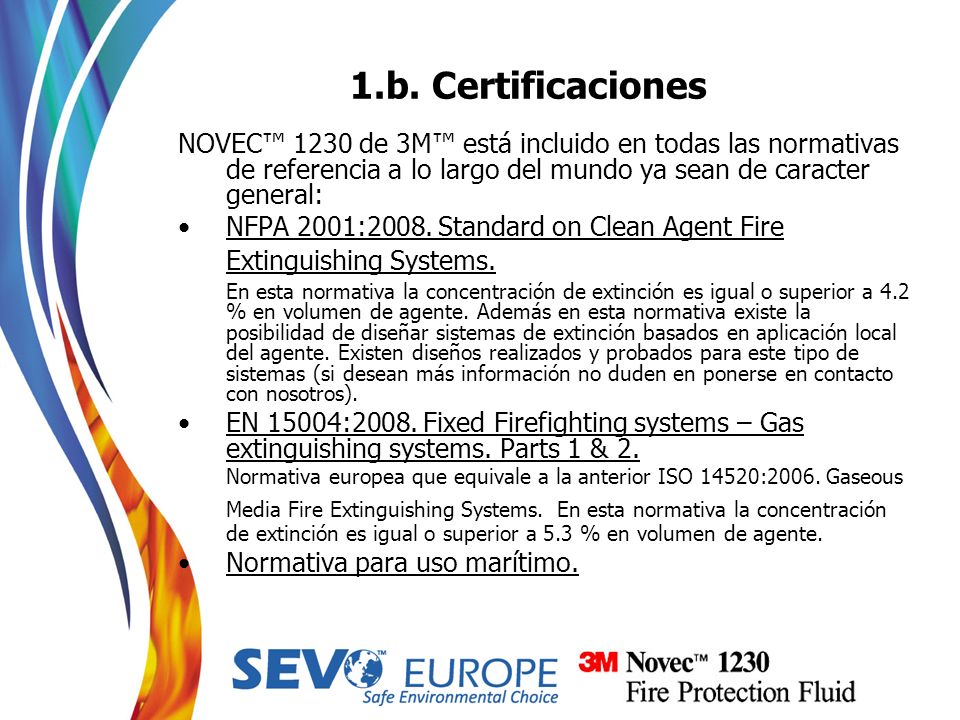

5 1.b. Certificaciones NOVEC™ 1230 de 3M™ está incluido en todas las normativas de referencia a lo largo del mundo ya sean de caracter general: NFPA 2001:2008. Standard on Clean Agent Fire Extinguishing Systems. En esta normativa la concentración de extinción es igual o superior a 4.2 % en volumen de agente. Además en esta normativa existe la posibilidad de diseñar sistemas de extinción basados en aplicación local del agente. Existen diseños realizados y probados para este tipo de sistemas (si desean más información no duden en ponerse en contacto con nosotros). EN 15004:2008. Fixed Firefighting systems – Gas extinguishing systems. Parts 1 & 2. Normativa europea que equivale a la anterior ISO 14520:2006. Gaseous Media Fire Extinguishing Systems. En esta normativa la concentración de extinción es igual o superior a 5.3 % en volumen de agente. Normativa para uso marítimo.

6 1.c. Uso y mantenimiento Debido a las características físicas del producto y su sistema de almacenamiento, su uso es particularmente apropiado para su uso en locales que no pueden quedar desprotegidos. Las razones se exponen a continuación: Carga y recarga in-situ. Ante un extinción real o fortuita, el sistema de extinción y, por lo tanto, la protección del riesgo puede quedar en servicio en un tiempo igual o superior a 21 minutos (pruebas de carga realizadas por SEVO EUROPE en la factoría de ENAGAS Cartagena). Fácil recarga (verter y persurizar). Como se comentó anteriormente se puede dejar en servicio una instalación en un corto período de tiempo. Manejo del agente sin condicionantes ADR. Al ser líquido en condiciones normales, se puede transportar sin condicionantes especiales. Máxima cobertura de protección por boquilla (>115 m2) y mínima instalación. Una solo boquilla podrá proteger grandes superficies con un coste de instalación muy bajo comparado con otros agentes extintores que deben instalar boquillas a no más de 30 m2.

7 1.d. Aplicaciones Instalaciones de telecomunicación
Operaciones robotizadas Salas de control Sistemas marinos (a bordo) Bibliotecas con ejemplares únicos Universidades Museos y galerías de arte Instalaciones de almacenaje Instalaciones petroquímicas Industria farmaceútica y médica Equipamiento eléctrico Centros de Proceso de Datos Centros de generación eléctrica Usos industriales

8 2.a. Retirada de los halones por condicionantes medioambientales
Agente Limpio ODP Valor de Destrucción de Ozono GWP Efecto Invernadero (100 aňos; CO2 =1) ALT Vida media en atmosfera HALÓN 1301 HALÓN 12.0 6.900 65 Aňos HALÓN 1211 5.1 1.300 11 Aňos HFC 227ea HIDROFLUOROCARBURO Cero 3.800 36,5 Aňos HFC 125 3.600 32,6 Aňos FK CHETON 1 5 Días

9 2.a. Retirada de los halones por condicionantes medioambientales
Halogenados y asimilados 10000 9000 8000 7000 6000 5000 4000 3000 2000 1000 halon 1301 EFECTO INVERNADERO HFC- 227ea HFC- 125 halon 1211 Novec 1230 EL CÍRCULO ES PROPORCIONAL A LA VIDA MEDIA EN ATMÓSFERA DEL PRODUCTO EXTINTOR

10 2.b. Búsqueda de agente extintor gaseoso con presencia a largo plazo
Como veíamos en anteriores diapositivas los condicionantes medioambientales de NOVEC 1230 ® son, sencillamente, espectaculares. Históricamente se han ido retirando agentes gaseosos debido a sus condicionantes medioambientales. Esto seguirá ocurriendo en el futuro. El próximo año no se podrán instalar dos agentes gaseosos químicos en Italia, siendo en total 5 países los que ya los han prohibido.

11 2.b. Búsqueda de agente extintor gaseoso con presencia a largo plazo

12 2.c. Garantía para su uso en zonas con presencia humana

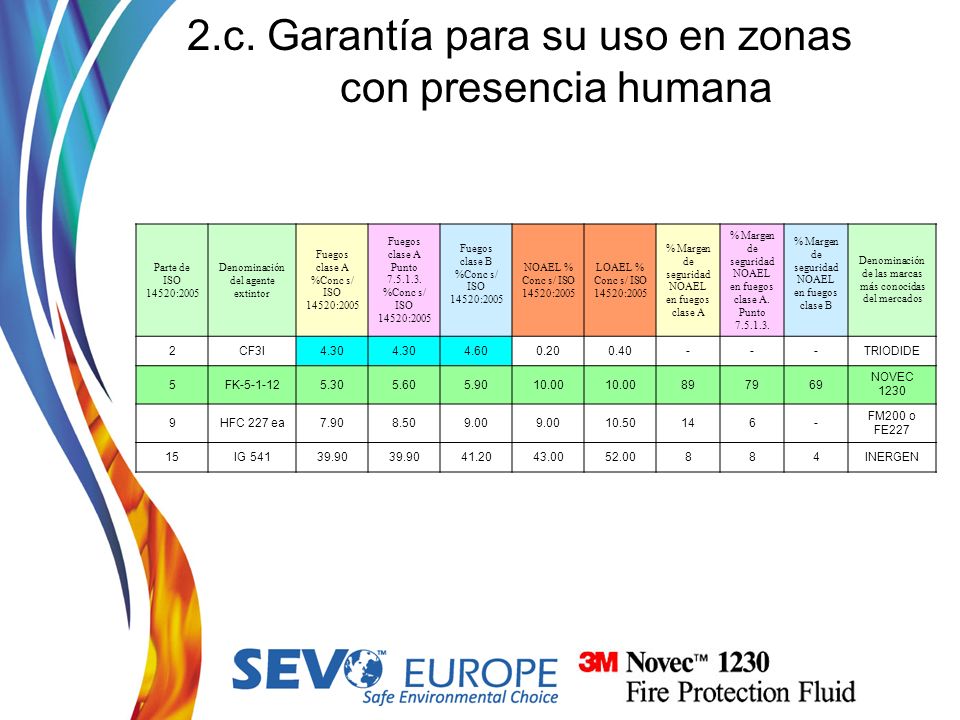

Parte de ISO 14520:2005 Denominación del agente extintor Fuegos clase A %Conc s/ ISO 14520:2005 Fuegos clase A Punto %Conc s/ ISO 14520:2005 Fuegos clase B %Conc s/ ISO 14520:2005 NOAEL % Conc s/ ISO 14520:2005 LOAEL % Conc s/ ISO 14520:2005 % Margen de seguridad NOAEL en fuegos clase A % Margen de seguridad NOAEL en fuegos clase A. Punto % Margen de seguridad NOAEL en fuegos clase B Denominación de las marcas más conocidas del mercados 2 CF3I 4.30 4.60 0.20 0.40 - TRIODIDE 5 FK 5.30 5.60 5.90 10.00 89 79 69 NOVEC 1230 9 HFC 227 ea 7.90 8.50 9.00 10.50 14 6 FM200 o FE227 15 IG 541 39.90 41.20 43.00 52.00 8 4 INERGEN

13 2.c. Garantía para su uso en zonas con presencia humana
Agente Concentración de uso NOAEL Margen de seguridad Halón 1301 5 % 0 % NOVEC™ 1230 de 3M™ 5.5 % 10 % 82 % HFC 227 ea 8.7 % 9 % 3 % CO2 34 % < 7 % LETAL PARA CONCENTRACIÓN DE DISEÑO

14 2.d. Mejora de las condiciones de instalación de agentes extintores

15 2.d. Mejora de las condiciones de instalación de agentes extintores
AGENTE EXTINTOR (Tiempo de extinción) BOTELLAS NECESARIAS HFC (10 segundos) (FE 25 / NAF S 125)* HFC 227 ea (10 segundos) (FM-200/FE 227/NAF S 227)* GASES INERTES (60 segundos) (IG 01 / 100 / 55 / 541)** ◙◙◙◙◙◙ FK (10 segundos) (NOVEC 1230)***

16 2.d. Mejora de las condiciones de instalación de agentes extintores
(Tiempo de extinción) PRESIÓN DE ALMACENAMIENTO (bar) HFC (10 segundos) (FE 25 / NAF S 125) HFC 227 ea (10 segundos) (FM-200/ FE 227/NAF S 227) Gases Inertes (60 segundos) (IG 01/100/55/541) FK (10 segundos) (NOVEC 1230)

17 3. ¿Qué es NOVEC™ 1230 de 3M™ ? Es una cetona fluorada.

18 Métodos de extinción de los agentes gaseosos

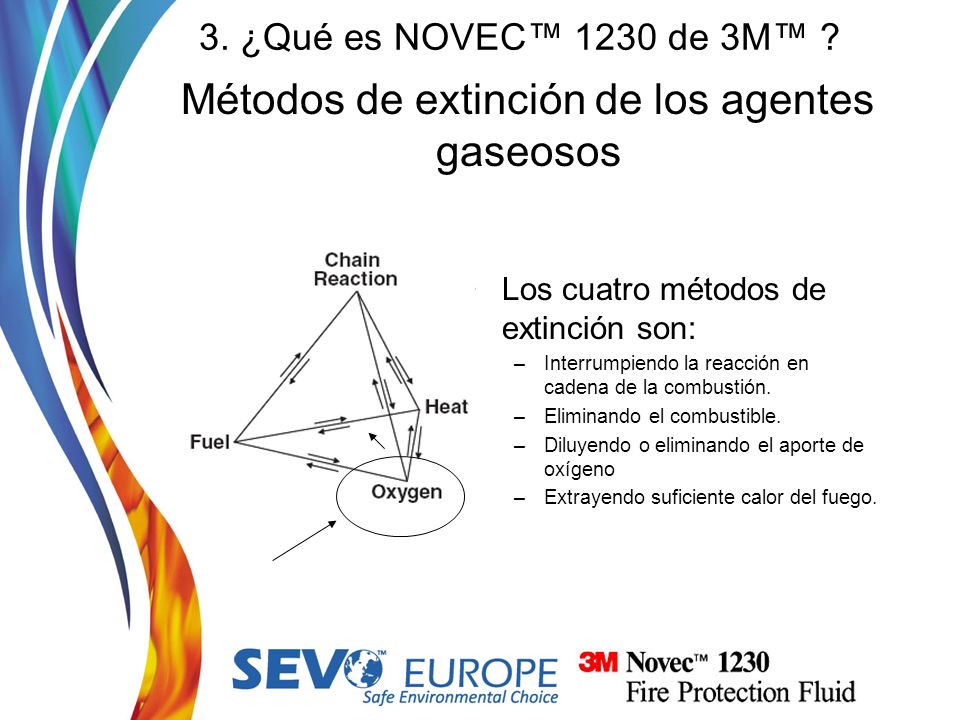

3. ¿Qué es NOVEC™ 1230 de 3M™ ? Métodos de extinción de los agentes gaseosos Para entender como se extingue un incendio debemos comprender la química del fuego, y en especial el concepto “Tetraedro del fuego” Cada uno de los vértices de este tetraedro define cada uno de los componentes esenciales para iniciar y mantener un incendio: Combustible, Comburente (Oxígeno), Calor y Reacción en cadena. Al inhibir uno de ellos o la relación entre éstos se puede extinguir el incendio.

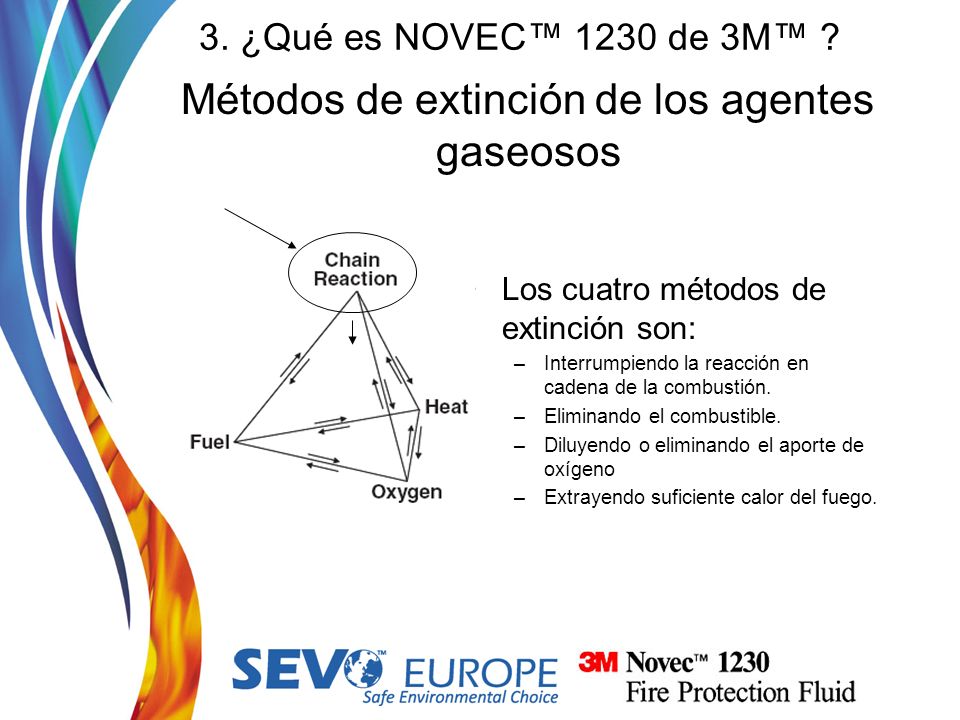

19 Métodos de extinción de los agentes gaseosos
3. ¿Qué es NOVEC™ 1230 de 3M™ ? Métodos de extinción de los agentes gaseosos Los cuatro métodos de extinción son: Interrumpiendo la reacción en cadena de la combustión. Eliminando el combustible. Diluyendo o eliminando el aporte de oxígeno Extrayendo suficiente calor del fuego.

20 Métodos de extinción de los agentes gaseosos

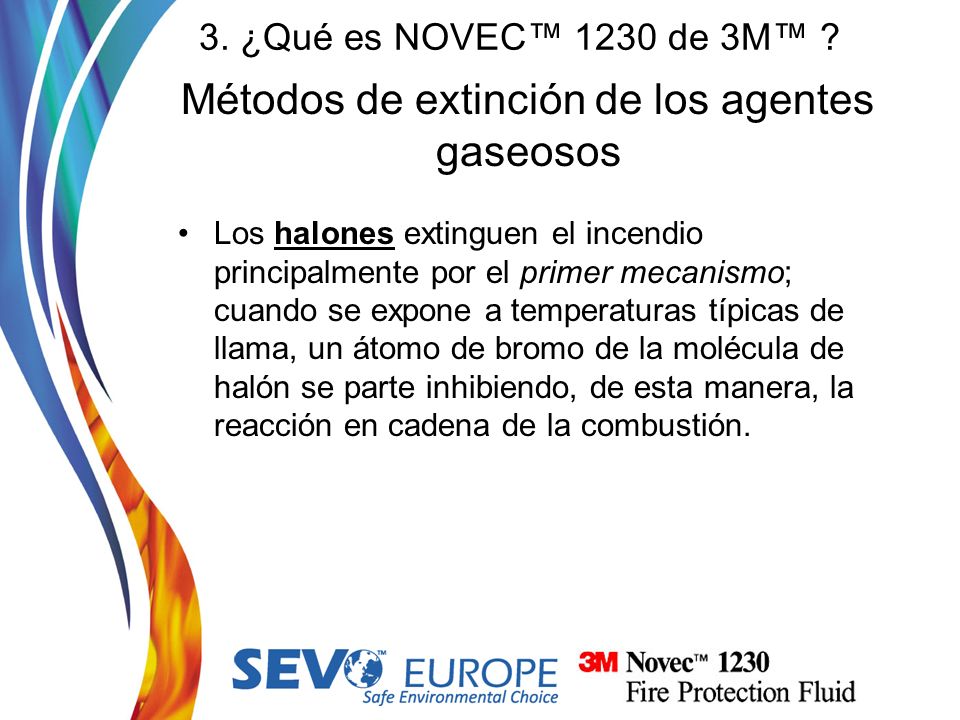

3. ¿Qué es NOVEC™ 1230 de 3M™ ? Métodos de extinción de los agentes gaseosos Los halones extinguen el incendio principalmente por el primer mecanismo; cuando se expone a temperaturas típicas de llama, un átomo de bromo de la molécula de halón se parte inhibiendo, de esta manera, la reacción en cadena de la combustión.

21 Métodos de extinción de los agentes gaseosos
3. ¿Qué es NOVEC™ 1230 de 3M™ ? Métodos de extinción de los agentes gaseosos Los cuatro métodos de extinción son: Interrumpiendo la reacción en cadena de la combustión. Eliminando el combustible. Diluyendo o eliminando el aporte de oxígeno Extrayendo suficiente calor del fuego.

22 Métodos de extinción de los agentes gaseosos

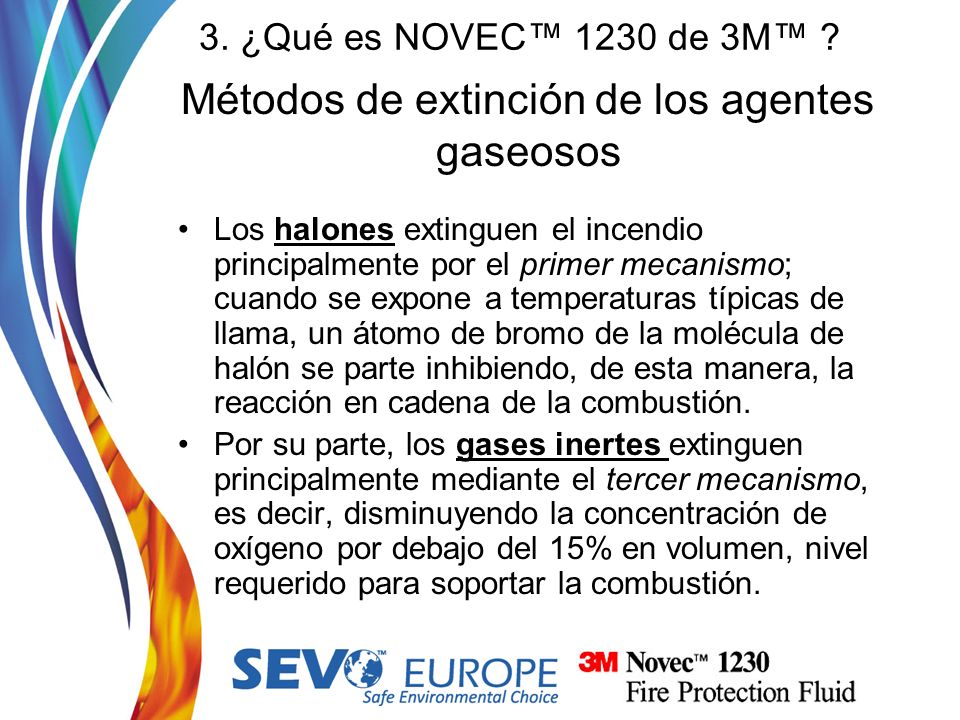

3. ¿Qué es NOVEC™ 1230 de 3M™ ? Métodos de extinción de los agentes gaseosos Los halones extinguen el incendio principalmente por el primer mecanismo; cuando se expone a temperaturas típicas de llama, un átomo de bromo de la molécula de halón se parte inhibiendo, de esta manera, la reacción en cadena de la combustión. Por su parte, los gases inertes extinguen principalmente mediante el tercer mecanismo, es decir, disminuyendo la concentración de oxígeno por debajo del 15% en volumen, nivel requerido para soportar la combustión.

23 Métodos de extinción de los agentes gaseosos
3. ¿Qué es NOVEC™ 1230 de 3M™ ? Métodos de extinción de los agentes gaseosos Los cuatro métodos de extinción son: Interrumpiendo la reacción en cadena de la combustión. Eliminando el combustible. Diluyendo o eliminando el aporte de oxígeno Extrayendo suficiente calor del fuego.

24 Métodos de extinción de los agentes gaseosos

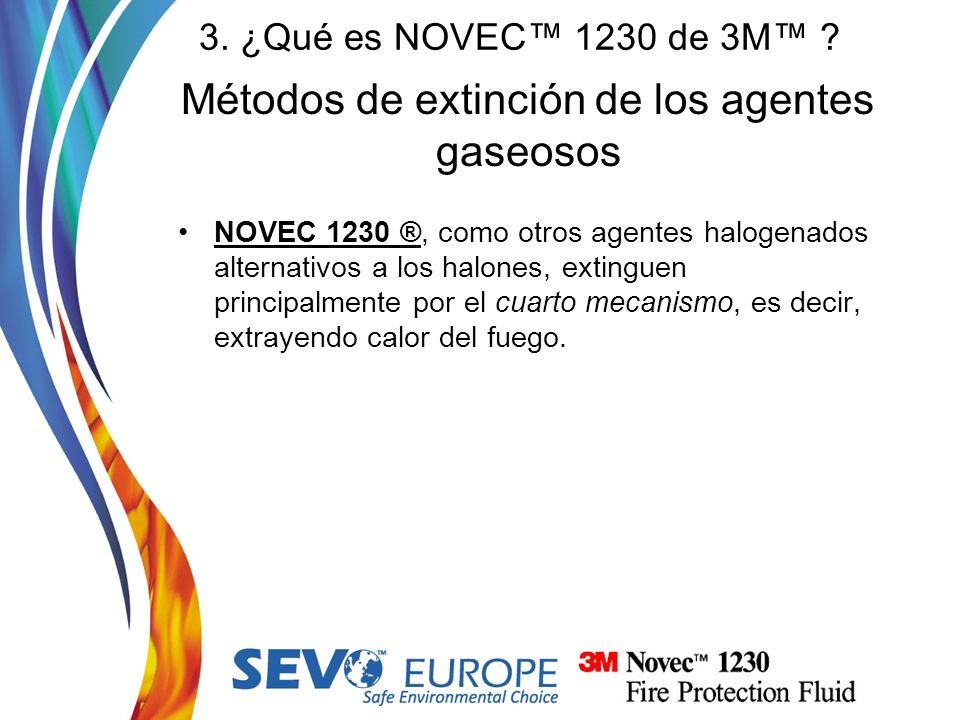

3. ¿Qué es NOVEC™ 1230 de 3M™ ? Métodos de extinción de los agentes gaseosos NOVEC 1230 ®, como otros agentes halogenados alternativos a los halones, extinguen principalmente por el cuarto mecanismo, es decir, extrayendo calor del fuego.

25 Métodos de extinción de los agentes gaseosos
3. ¿Qué es NOVEC™ 1230 de 3M™ ? Métodos de extinción de los agentes gaseosos Los cuatro métodos de extinción son: Interrumpiendo la reacción en cadena de la combustión. Eliminando el combustible. Diluyendo o eliminando el aporte de oxígeno Extrayendo suficiente calor del fuego.

26 Métodos de extinción de los agentes gaseosos

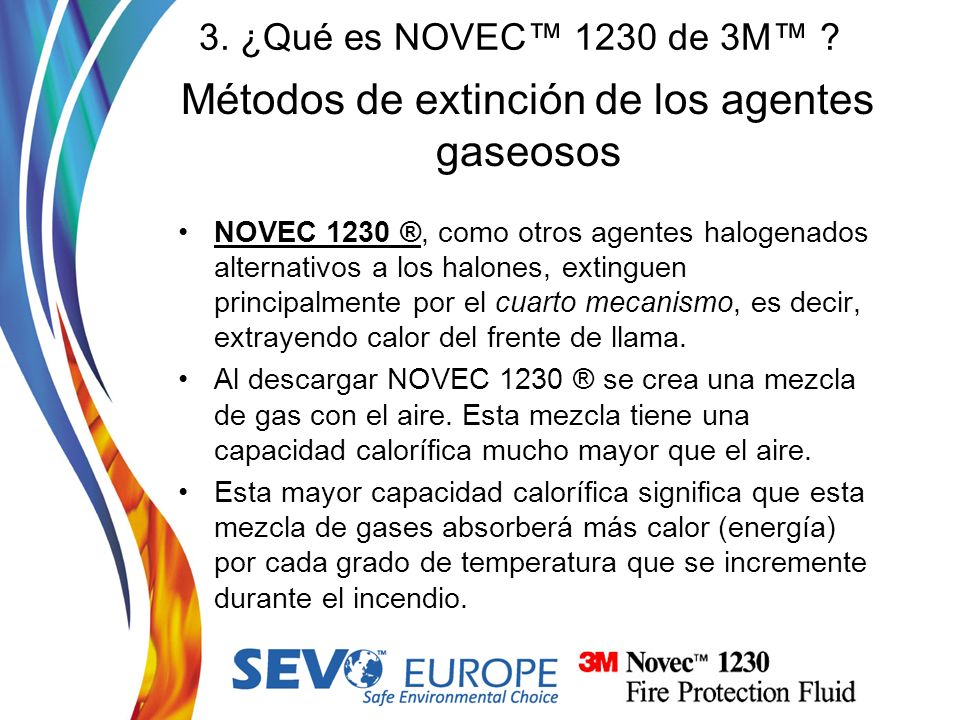

3. ¿Qué es NOVEC™ 1230 de 3M™ ? Métodos de extinción de los agentes gaseosos NOVEC 1230 ®, como otros agentes halogenados alternativos a los halones, extinguen principalmente por el cuarto mecanismo, es decir, extrayendo calor del frente de llama. Al descargar NOVEC 1230 ® se crea una mezcla de gas con el aire. Esta mezcla tiene una capacidad calorífica mucho mayor que el aire. Esta mayor capacidad calorífica significa que esta mezcla de gases absorberá más calor (energía) por cada grado de temperatura que se incremente durante el incendio.

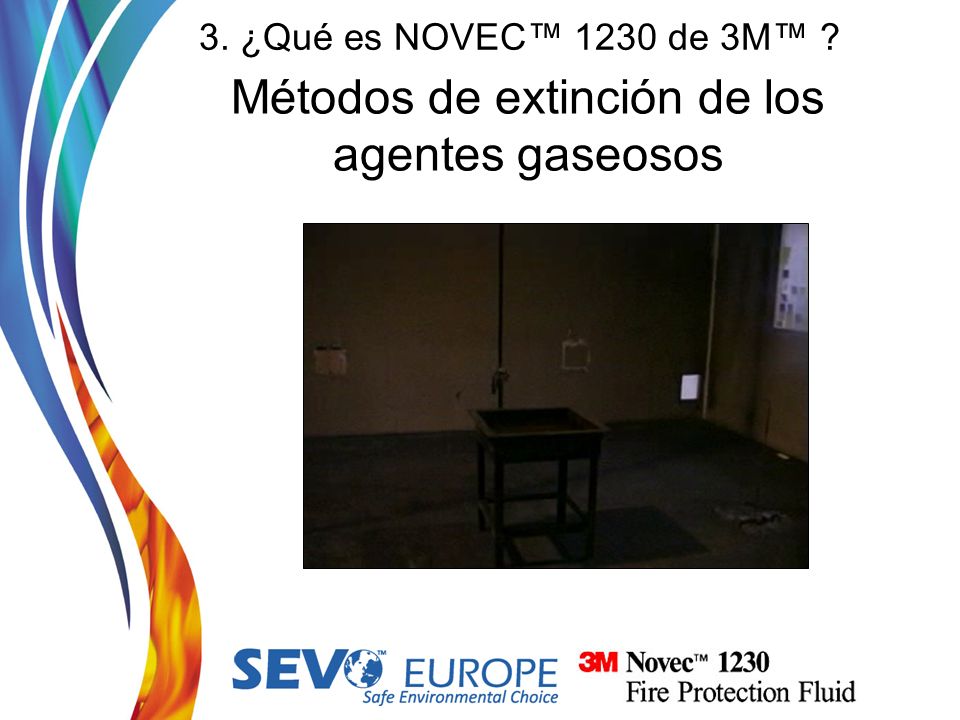

27 Métodos de extinción de los agentes gaseosos
3. ¿Qué es NOVEC™ 1230 de 3M™ ? Métodos de extinción de los agentes gaseosos

28 4. Aplicaciones prácticas
Centros de Proceso de Datos, Oficinas, salas de control y todas aquellas salas que tienen personal permanentemente y equipamiento electrónico y/o eléctrico. No afecta a las personas. Producto no conductor eléctrico, por lo que no daña los equipos protegidos. No baja bruscamente la temperatura de la sala, evitando así roturas en soldaduras en frío. Costes instalación (1 boquilla protege hasta 115 m2) Rentabilidad económica del sistema global de extinción (único agente gaseoso que posee una garantía de 20 años en su uso)

29 4. Aplicaciones prácticas
Centros de transformación, distribución o generación eléctrica. Producto no conductor eléctrico (incluso en estado líquido) Posibilidad de proteger grandes volúmenes con un solo recipiente (600 m3 se pueden proteger con un solo recipiente de 300 litros). En el caso de gases inertes, se precisarían alrededor de 14 recipientes de 150 litros. El producto tiene certificación de no conductividad en estado líquido hasta V. 3M ha realizado pruebas preliminares para llegar hasta V.

30 4. Aplicaciones prácticas
Archivos y/o Museos y todas aquellas salas que albergan de manera permanente documentos de valor. No afecta a las personas. Producto no produce residuos, por lo que no daña los materiales protegidos ya que no interactúa con el resto de materiales (en este caso, celulósicos). Costes instalación (1 boquilla protege hasta 115 m2) Rentabilidad económica del sistema global de extinción (único agente gaseoso que posee una garantía de 20 años en su uso)

31 4. Aplicaciones prácticas
Transportes: Excelente introducción del producto en sistemas de transporte. Debido a las condiciones de puesta en servicio tras una extinción. Recarga in situ, sin necesidad de retirar los cilindros. Cilindros de almacenamiento de agente extintor a una presión de 25 bar. El resto de agentes extintores (gases inertes y agua nebulizada) trabajan a presiones superiores a 150 bar, llegando incluso a 300 bar de presión. Presión de salida por boquillas, inferior a 6 bar de presión. Los medios de soportación no condicionan el montaje debido a las bajas presiones de trabajo en la instalación.

32 NOVEC 1230™ Resumen de ventajas
NOVEC™ 1230 de 3M™ no produce daños en los equipos sobre los que se realiza una extinción. Reduce las cantidades de agente extintor comparado con el resto de agentes extintores actualmente presentes en el mercado. Baja presión de almacenamiento (aprox. 25 Bar) Baja presión de descarga en las boquillas, por debajo de 6 bar Los procesos de carga se pueden realizar in situ sin necesidad de estaciones de recarga: “la recarga es similar a verter fluido dentro de los cilindros y después presurizar con N2 ”. Transportable sin la necesidad de cumplir con las regulaciones ADR. Margen de seguridad en las concentraciones de diseño frente a seguridad (NOAEL/LOAEL) con valores bastante más favorables que cualquier gas inerte. Concentraciones de extinción según ISO 14520: 5.30% para fuegos clase A ; 5.60% para fuegos clase A alto riesgo ; 5.90% para fuegos clase B. La concentración de extinción según NFPA 2001:2004 es de 4.2% (dentro del rango de extinción de los antiguos halones).

33 NOVEC 1230™SYSTEMS Aprobaciones y certificaciones
Todos los componentes específicos del sistema de extinción están certificados CE, TPED y además cumplen la normativa de obligado cumplimiento EN El software de cálculo está también certificado, UL, FM y VdS. Todos los tamaños de cilindros y ensamblajes utilizados por SEVO EUROPE están incluidos en el software anteriormente comentado.

34 Cómo contactar con nosotros
Tlf Fax Para más información no duden en contactar con nosotros

35 Pol. Ind. La Sendilla. Calle Eucalipto,9 Ciempozuelos. Madrid. España.
