2. TEORÍA GENERAL DE LAS TURBOMÁQUINAS El objetivo de este tema es clasificar, describir y comprender el funcionamiento teórico de las turbomáquinas.

Presentación del tema: "2. TEORÍA GENERAL DE LAS TURBOMÁQUINAS El objetivo de este tema es clasificar, describir y comprender el funcionamiento teórico de las turbomáquinas."— Transcripción de la presentación:

1 2. TEORÍA GENERAL DE LAS TURBOMÁQUINAS El objetivo de este tema es clasificar, describir y comprender el funcionamiento teórico de las turbomáquinas hidráulicas.

2 2. 1. Clasificación y descripción

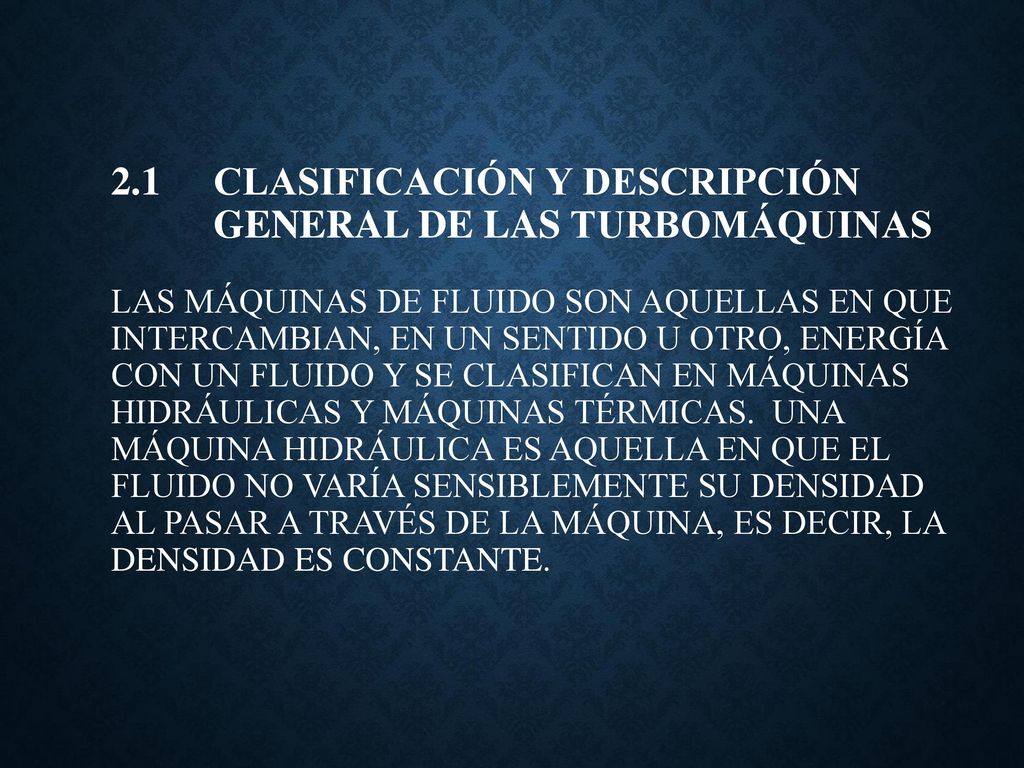

2.1 Clasificación y descripción general de las turbomáquinas Las máquinas de fluido son aquellas en que intercambian, en un sentido u otro, energía con un fluido y se clasifican en máquinas hidráulicas y máquinas térmicas. Una máquina hidráulica es aquella en que el fluido no varía sensiblemente su densidad al pasar a través de la máquina, es decir, la densidad es constante.

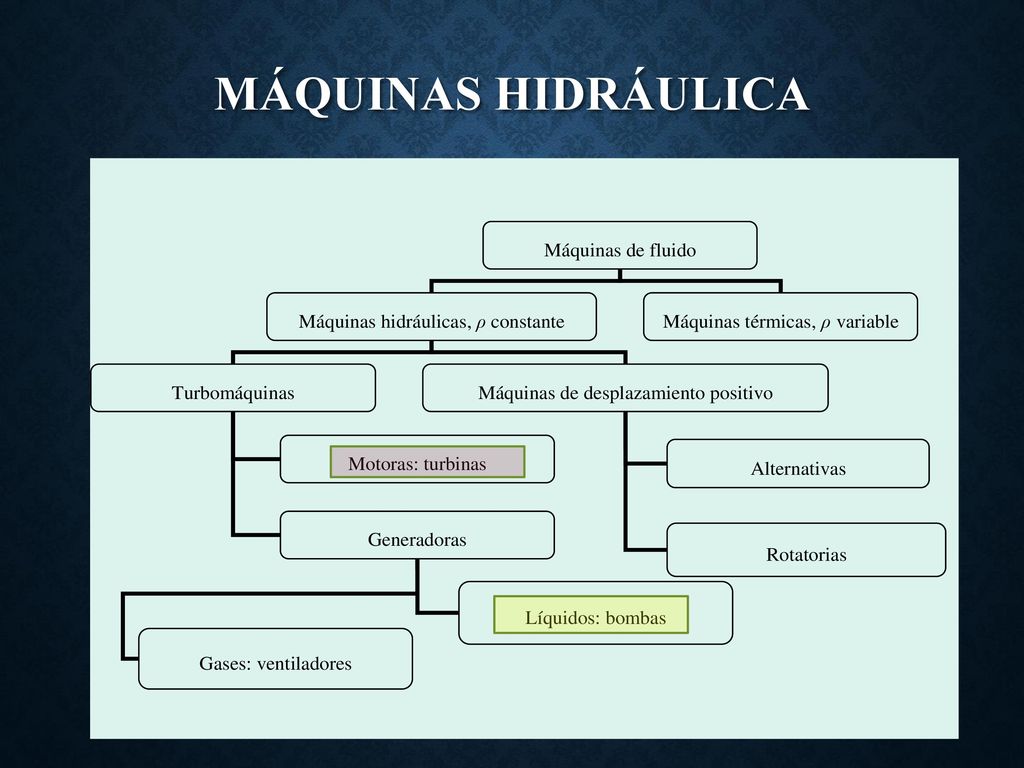

3 Máquinas hIdráulica

4 Máquinas de Desplazamiento Positivo (alternativa)

5 Turbomáquinas Turbomáquinas: el intercambio de energía se realiza con base en las fuerzas dinámicas que se desarrollan entre el líquido en movimiento y el elemento móvil de la máquina que se mueve siempre con movimiento rotativo.

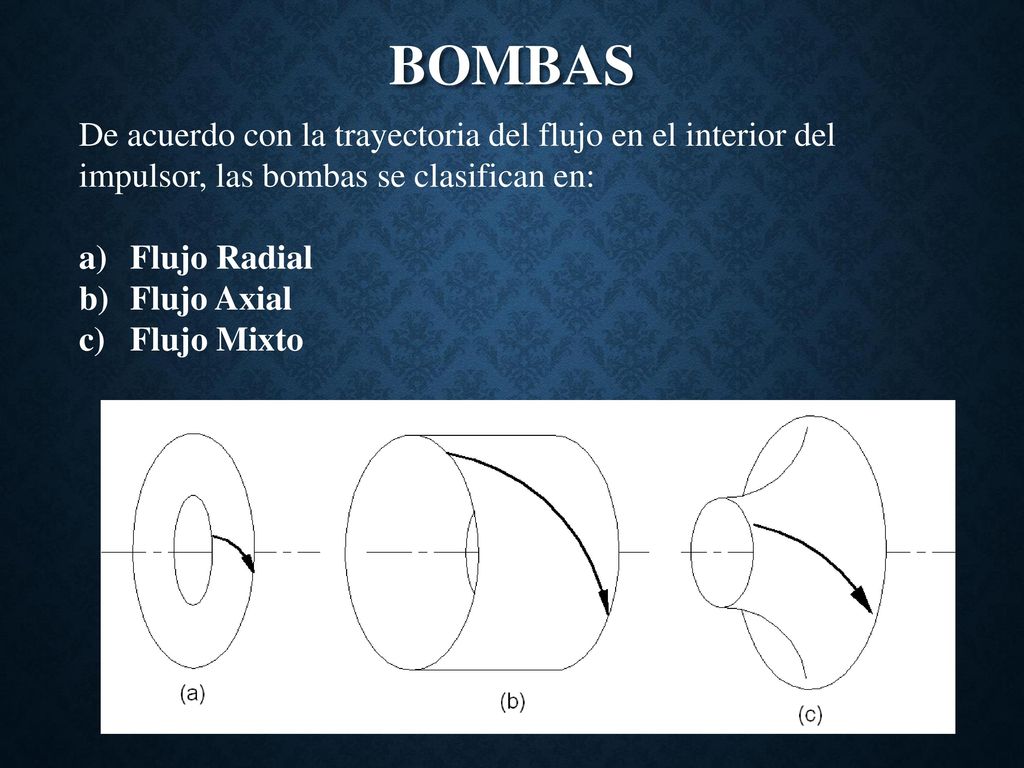

6 BOMBAS De acuerdo con la trayectoria del flujo en el interior del impulsor, las bombas se clasifican en: Flujo Radial Flujo Axial Flujo Mixto

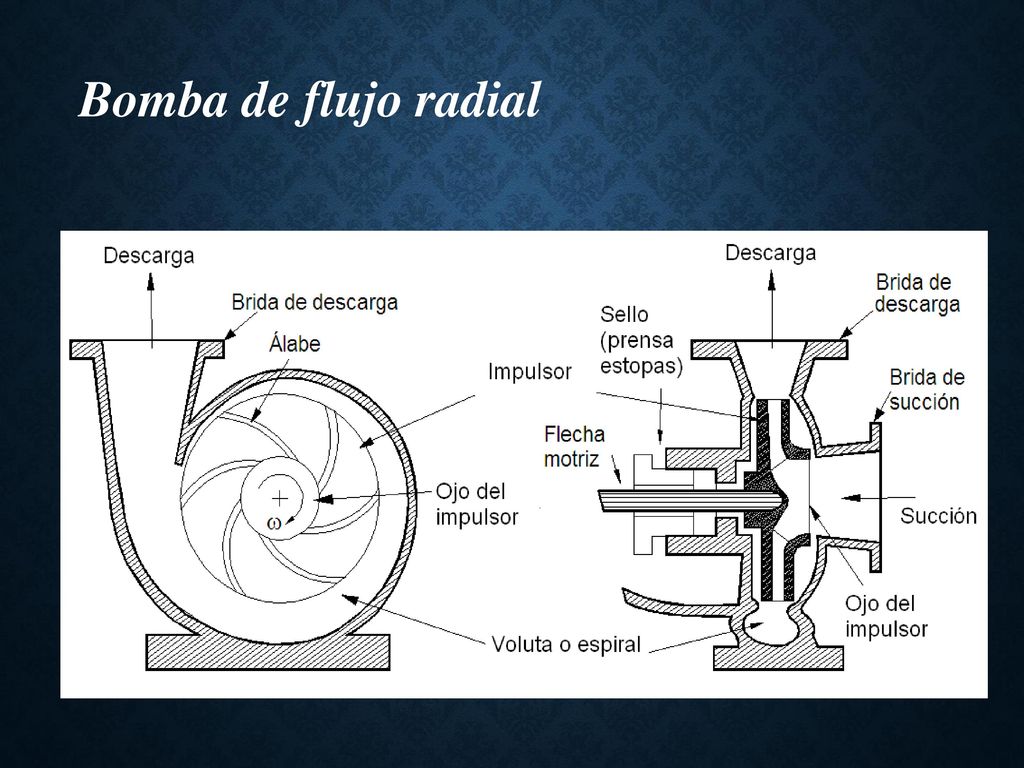

7 Bomba de flujo radial

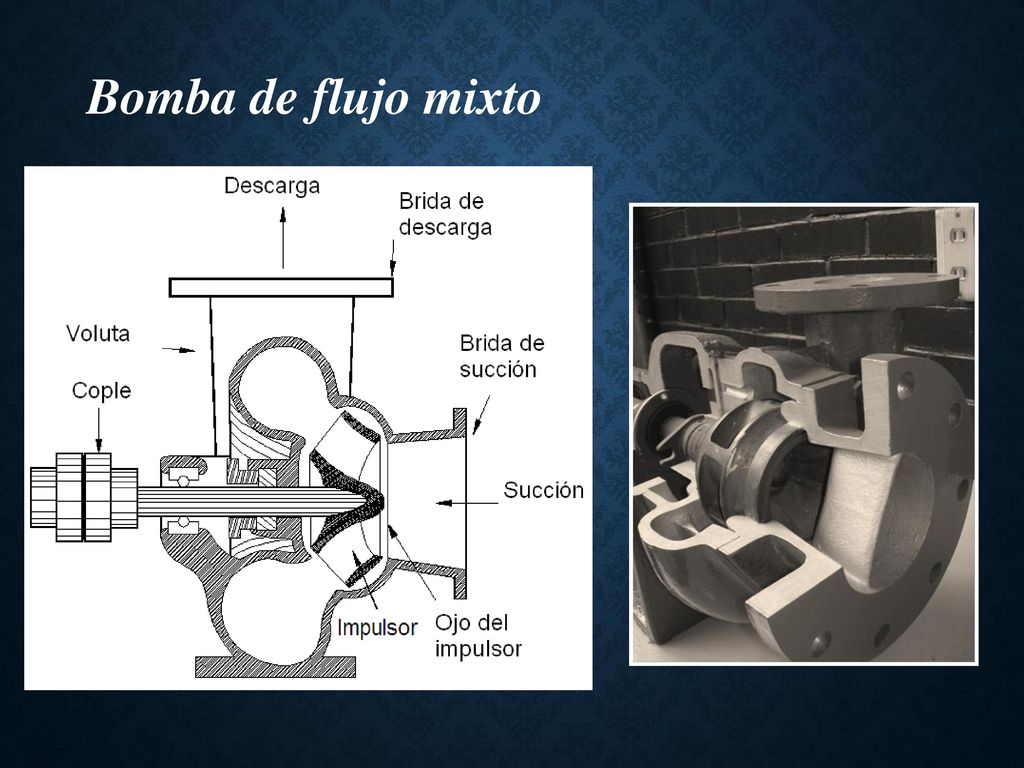

8 Bomba de flujo mixto

9 Bomba vertical de flujo mixto

10 Bomba de flujo axial

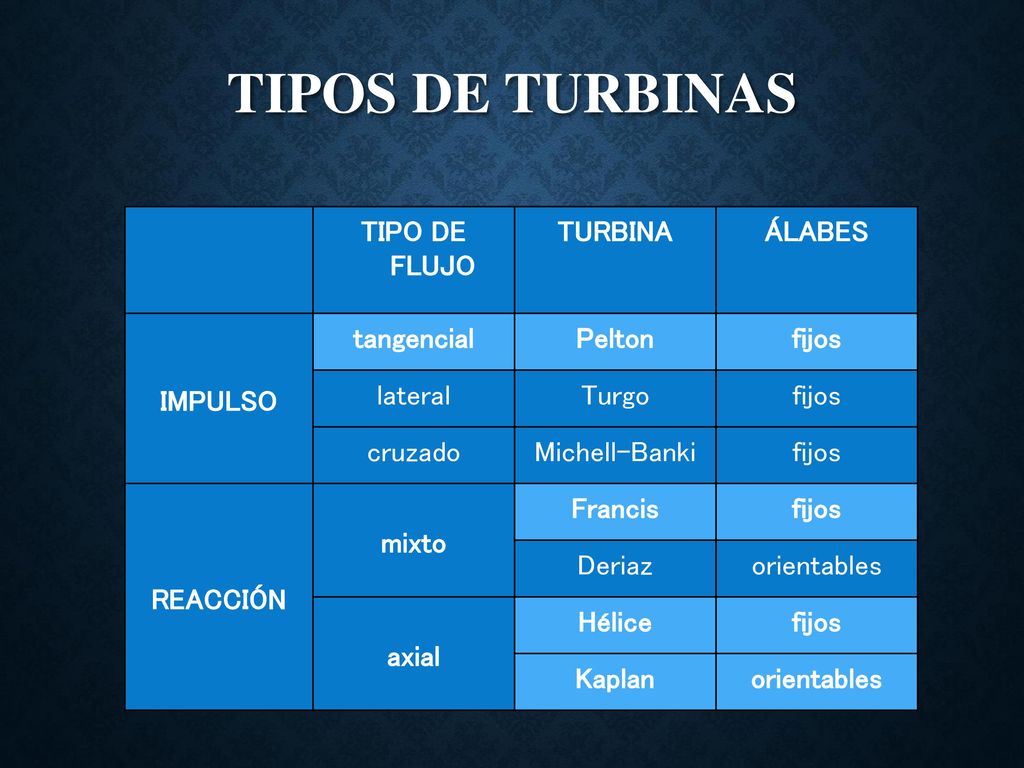

11 TIPOS DE TURBINAS TIPO DE FLUJO TURBINA ÁLABES IMPULSO tangencial
Pelton fijos lateral Turgo cruzado Michell-Banki REACCIÓN mixto Francis Deriaz orientables axial Hélice Kaplan

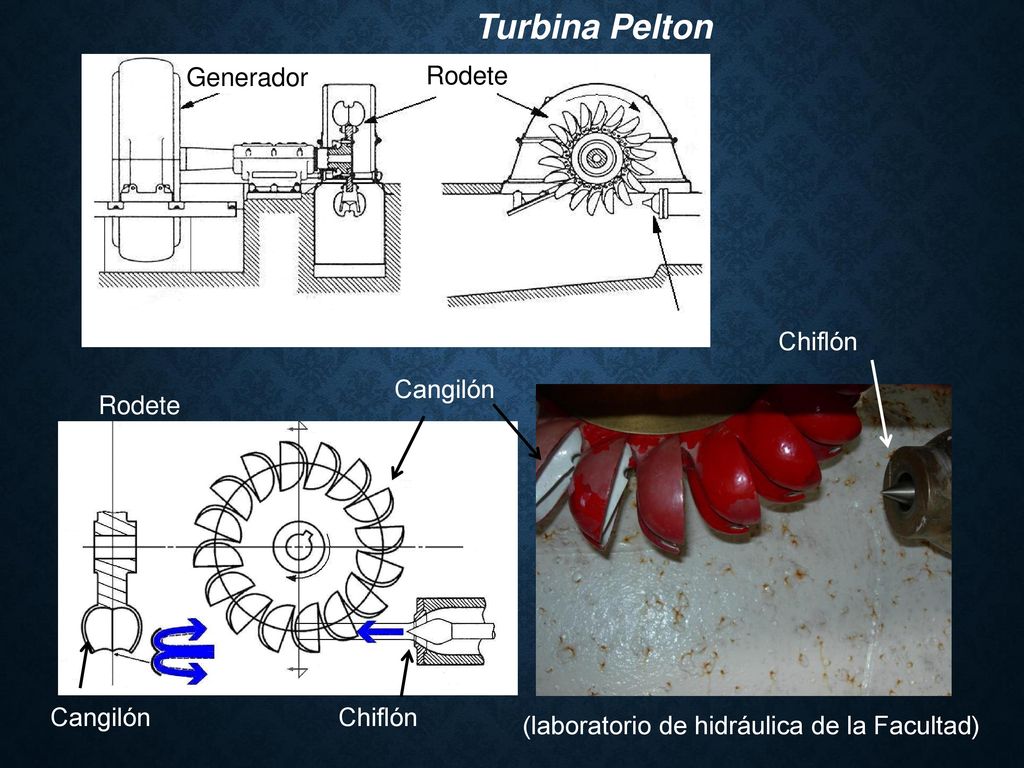

12 Turbina Pelton Generador Rodete Chiflón Cangilón Rodete Cangilón
(laboratorio de hidráulica de la Facultad)

13 Turbina Francis

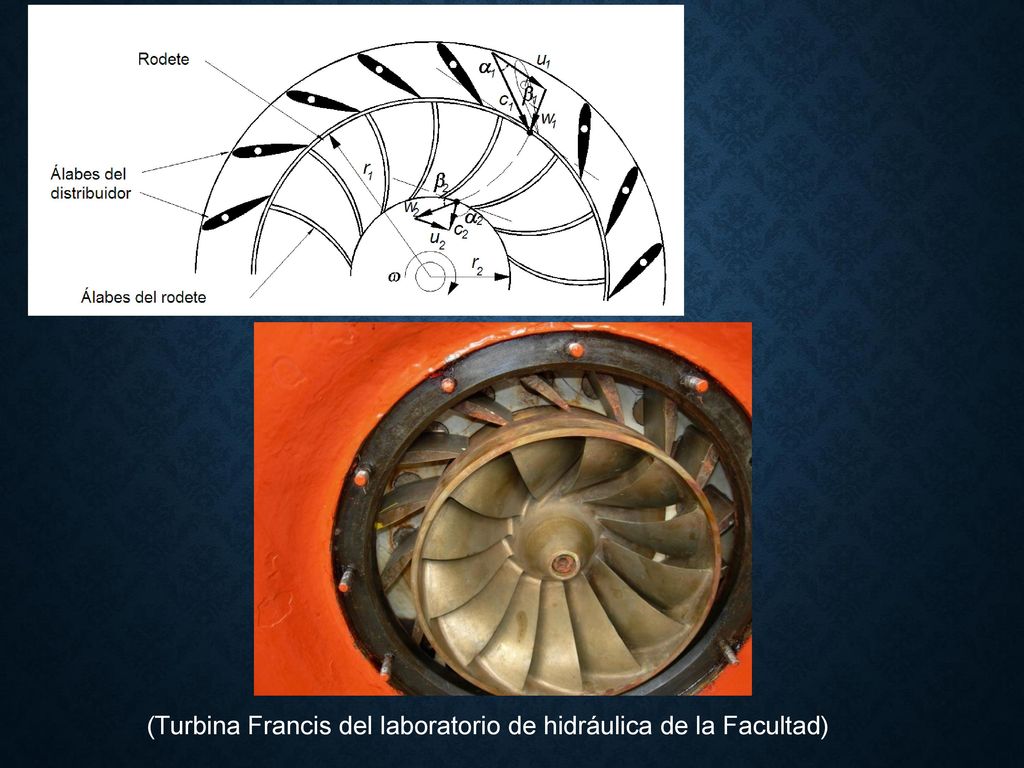

14 (Turbina Francis del laboratorio de hidráulica de la Facultad)

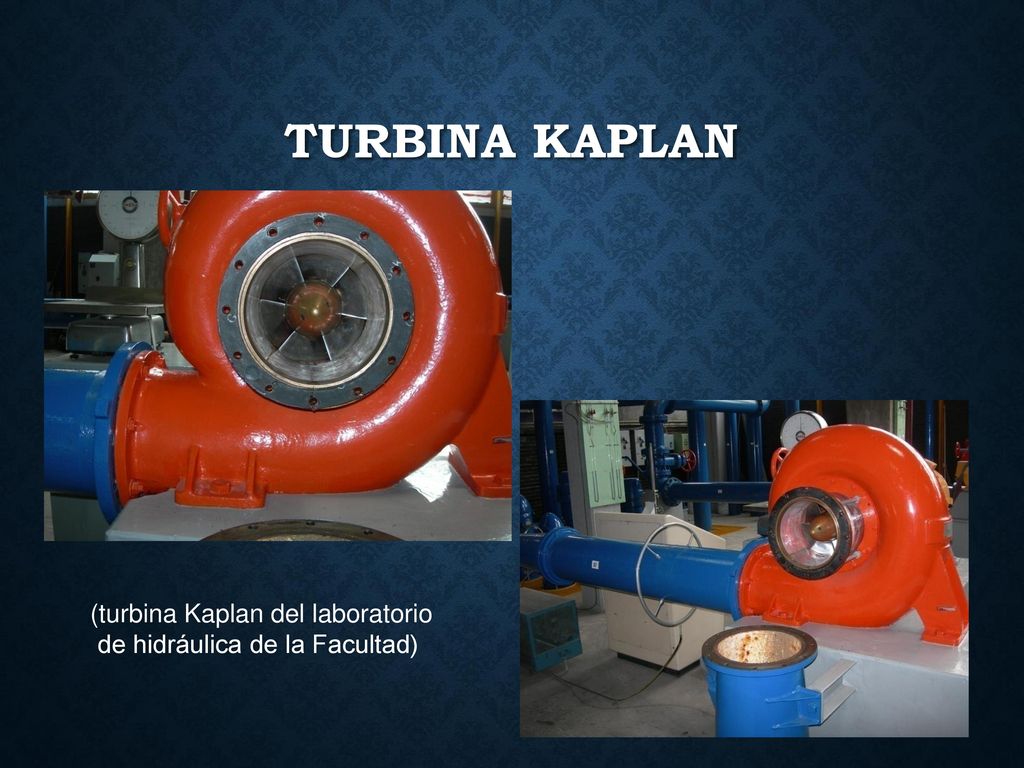

15 Turbina Kaplan (turbina Kaplan del laboratorio
de hidráulica de la Facultad)
