RESISTENCIA ELÉCTRICA

Presentación del tema: "RESISTENCIA ELÉCTRICA"— Transcripción de la presentación:

1 RESISTENCIA ELÉCTRICA
4 NM4 CORRIENTE ELÉCTRICA Y RESISTENCIA ELÉCTRICA ELECTROSTÁTICA

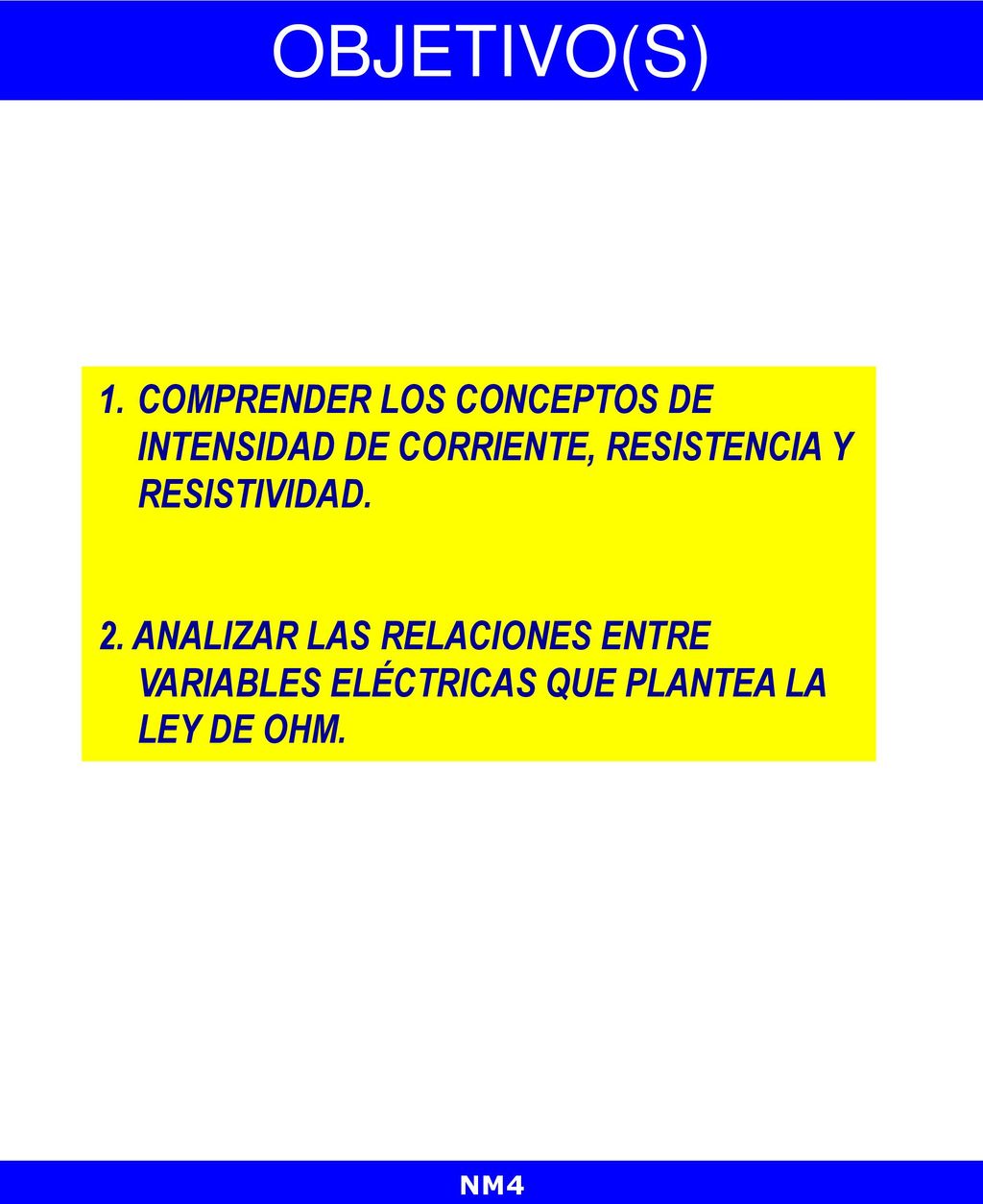

2 OBJETIVO(S) COMPRENDER LOS CONCEPTOS DE INTENSIDAD DE CORRIENTE, RESISTENCIA Y RESISTIVIDAD. 2. ANALIZAR LAS RELACIONES ENTRE VARIABLES ELÉCTRICAS QUE PLANTEA LA LEY DE OHM. NM4

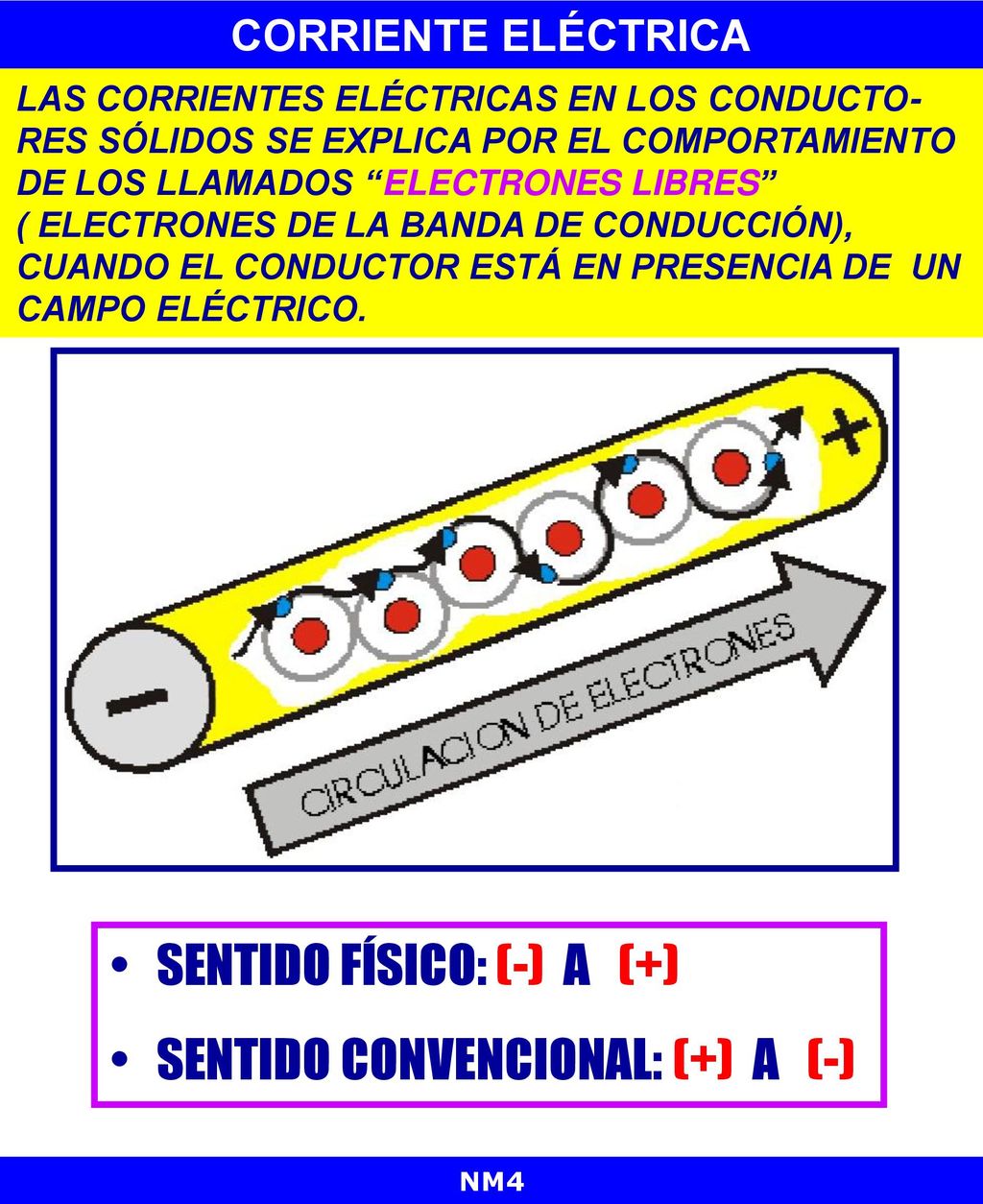

3 SENTIDO FÍSICO: (-) A (+) SENTIDO CONVENCIONAL: (+) A (-)
CORRIENTE ELÉCTRICA LAS CORRIENTES ELÉCTRICAS EN LOS CONDUCTO-RES SÓLIDOS SE EXPLICA POR EL COMPORTAMIENTO DE LOS LLAMADOS “ELECTRONES LIBRES” ( ELECTRONES DE LA BANDA DE CONDUCCIÓN), CUANDO EL CONDUCTOR ESTÁ EN PRESENCIA DE UN CAMPO ELÉCTRICO. SENTIDO FÍSICO: (-) A (+) SENTIDO CONVENCIONAL: (+) A (-) NM4

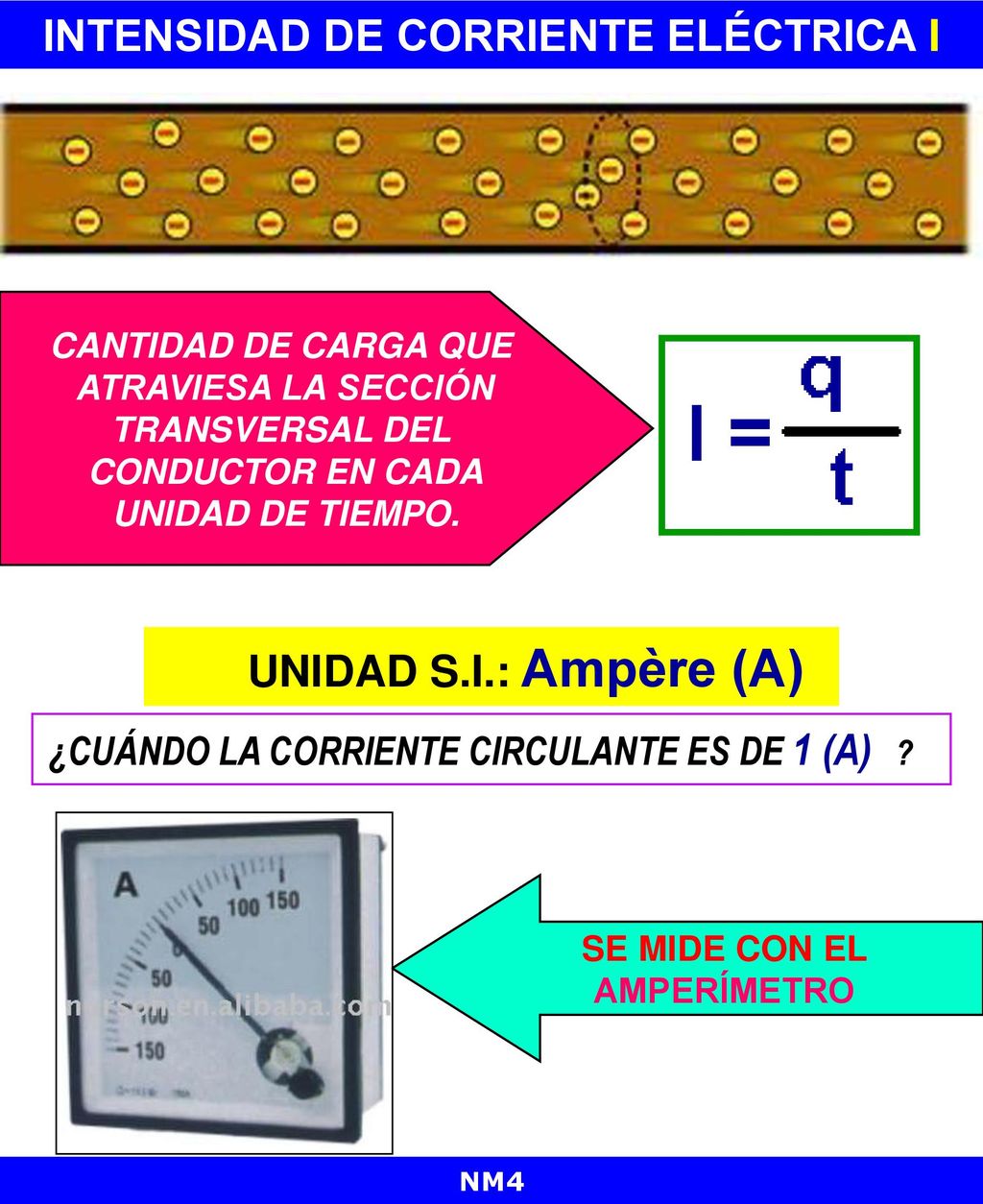

4 INTENSIDAD DE CORRIENTE ELÉCTRICA I
CANTIDAD DE CARGA QUE ATRAVIESA LA SECCIÓN TRANSVERSAL DEL CONDUCTOR EN CADA UNIDAD DE TIEMPO. UNIDAD S.I.: Ampère (A) ¿CUÁNDO LA CORRIENTE CIRCULANTE ES DE 1 (A) ? SE MIDE CON EL AMPERÍMETRO NM4

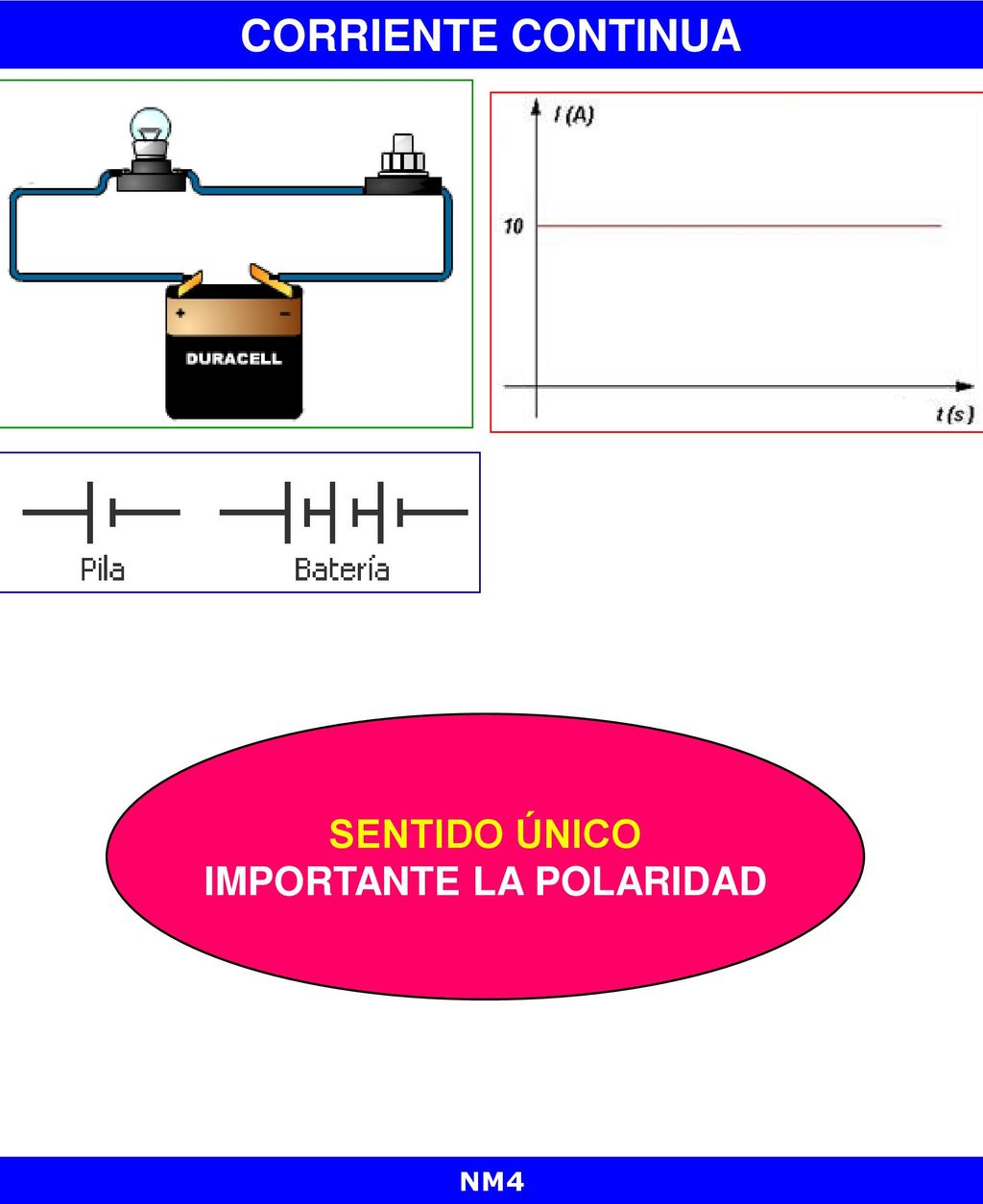

5 IMPORTANTE LA POLARIDAD
CORRIENTE CONTINUA SENTIDO ÚNICO IMPORTANTE LA POLARIDAD NM4

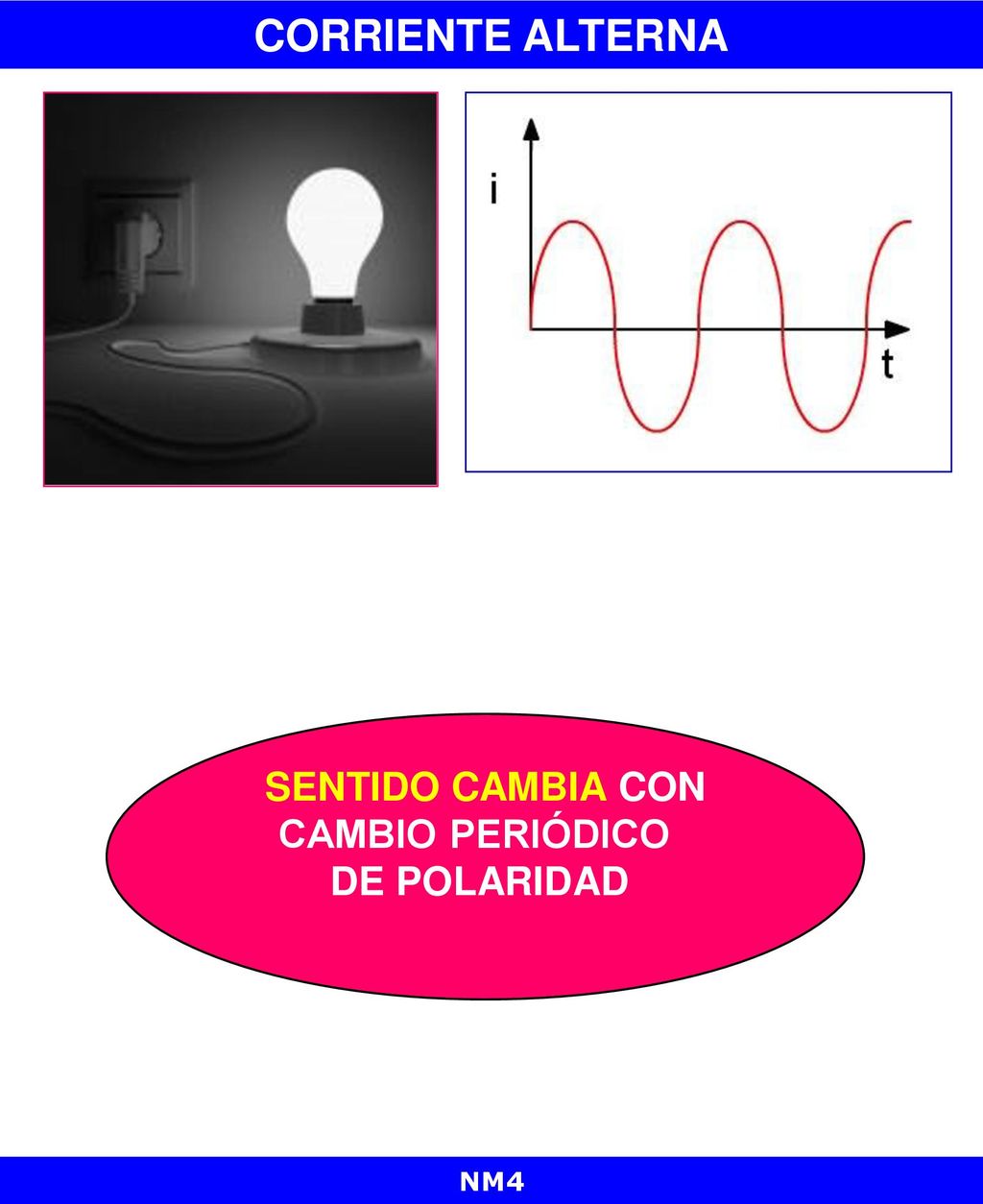

6 CORRIENTE ALTERNA SENTIDO CAMBIA CON CAMBIO PERIÓDICO DE POLARIDAD NM4

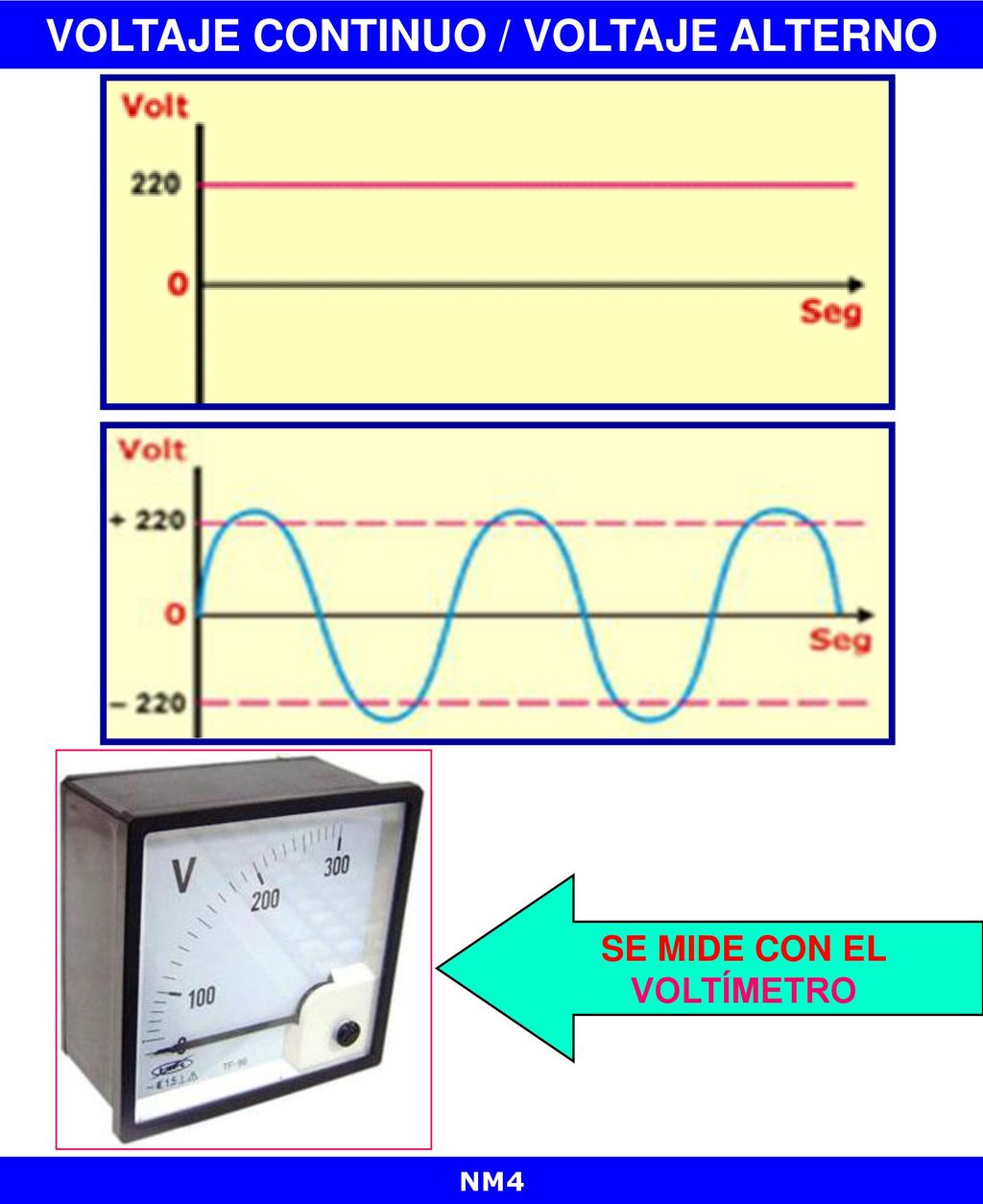

7 VOLTAJE CONTINUO / VOLTAJE ALTERNO
SE MIDE CON EL VOLTÍMETRO NM4

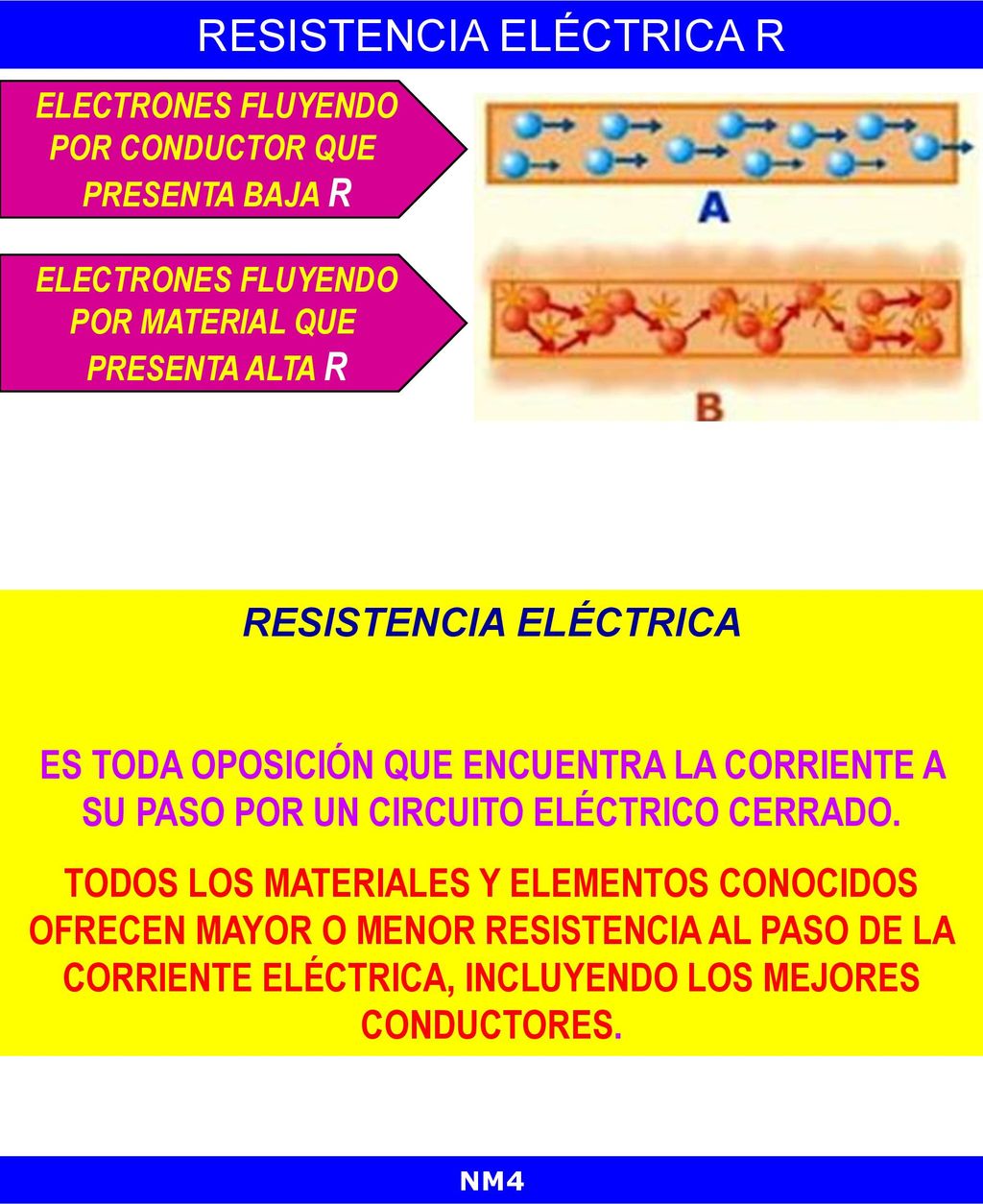

8 RESISTENCIA ELÉCTRICA
RESISTENCIA ELÉCTRICA R ELECTRONES FLUYENDO POR CONDUCTOR QUE PRESENTA BAJA R ELECTRONES FLUYENDO POR MATERIAL QUE PRESENTA ALTA R RESISTENCIA ELÉCTRICA ES TODA OPOSICIÓN QUE ENCUENTRA LA CORRIENTE A SU PASO POR UN CIRCUITO ELÉCTRICO CERRADO. TODOS LOS MATERIALES Y ELEMENTOS CONOCIDOS OFRECEN MAYOR O MENOR RESISTENCIA AL PASO DE LA CORRIENTE ELÉCTRICA, INCLUYENDO LOS MEJORES CONDUCTORES. NM4

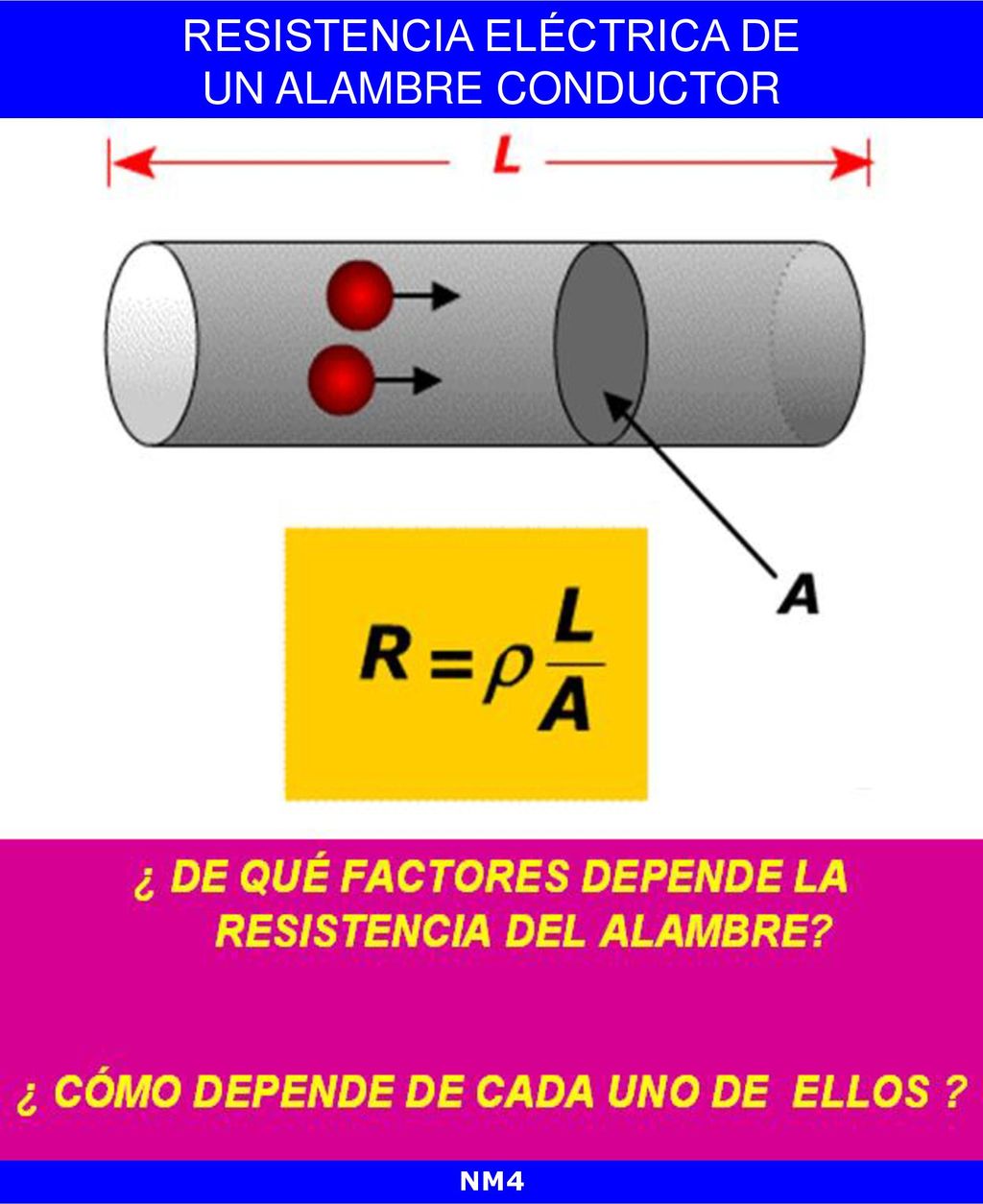

9 RESISTENCIA ELÉCTRICA DE UN ALAMBRE CONDUCTOR
NM4

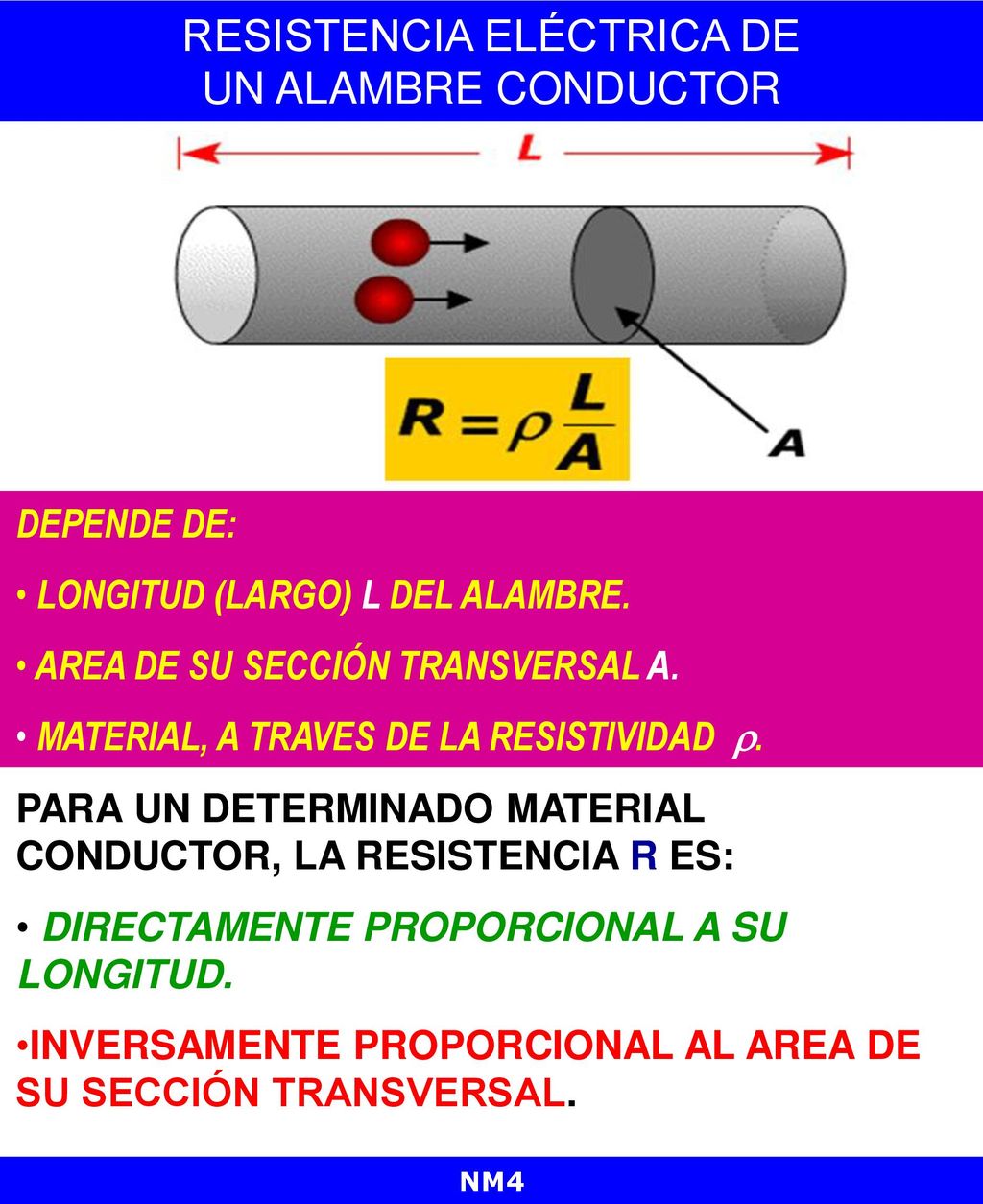

10 RESISTENCIA ELÉCTRICA DE UN ALAMBRE CONDUCTOR
DEPENDE DE: LONGITUD (LARGO) L DEL ALAMBRE. AREA DE SU SECCIÓN TRANSVERSAL A. MATERIAL, A TRAVES DE LA RESISTIVIDAD . PARA UN DETERMINADO MATERIAL CONDUCTOR, LA RESISTENCIA R ES: DIRECTAMENTE PROPORCIONAL A SU LONGITUD. INVERSAMENTE PROPORCIONAL AL AREA DE SU SECCIÓN TRANSVERSAL. NM4

11 RESISTENCIA ELÉCTRICA DE UN ALAMBRE CONDUCTOR
Unir elementos de la fórmula con flechas. Hacer notar que las cargas atraviesan toda el área. Explicar que la conductividad es σ=1/R y se mide en 1/ohm =mho. NM4

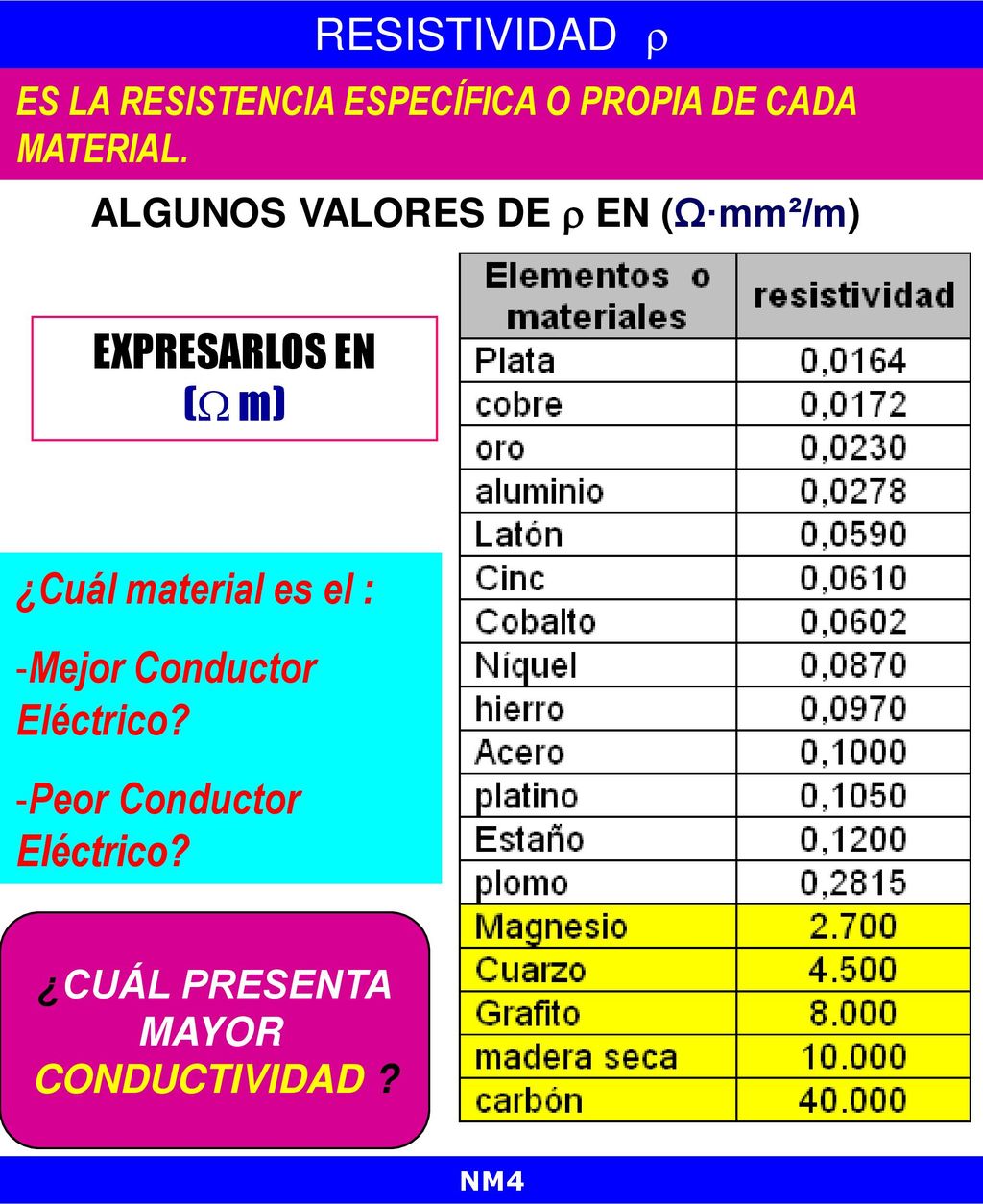

12 ALGUNOS VALORES DE  EN (Ω·mm²/m)
RESISTIVIDAD  ES LA RESISTENCIA ESPECÍFICA O PROPIA DE CADA MATERIAL. ALGUNOS VALORES DE  EN (Ω·mm²/m) EXPRESARLOS EN ( m) ¿Cuál material es el : Mejor Conductor Eléctrico? Peor Conductor Eléctrico? ¿CUÁL PRESENTA MAYOR CONDUCTIVIDAD ? NM4

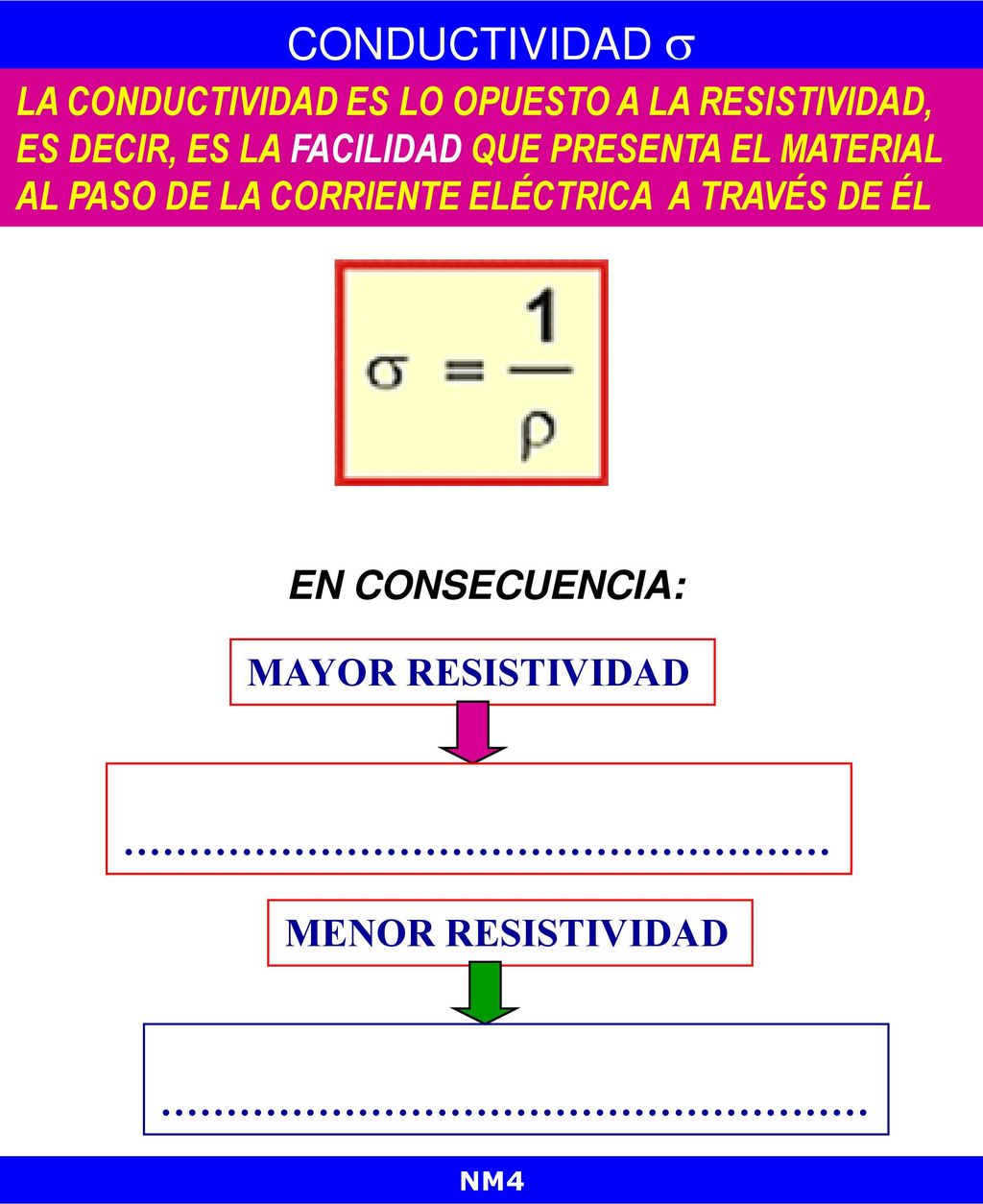

13 CONDUCTIVIDAD  LA CONDUCTIVIDAD ES LO OPUESTO A LA RESISTIVIDAD, ES DECIR, ES LA FACILIDAD QUE PRESENTA EL MATERIAL AL PASO DE LA CORRIENTE ELÉCTRICA A TRAVÉS DE ÉL EN CONSECUENCIA: MAYOR RESISTIVIDAD ……………………………………………… MENOR RESISTIVIDAD ……………………………………………… NM4
