1 Tarea 3 G10N29 Cod:261775 G10N36 Cod:

2 Amperio Un Amperio es la cantidad que carga que pasa por un material en un tiempo determinado, su símbolo es A y sus unidades son: A=q/s

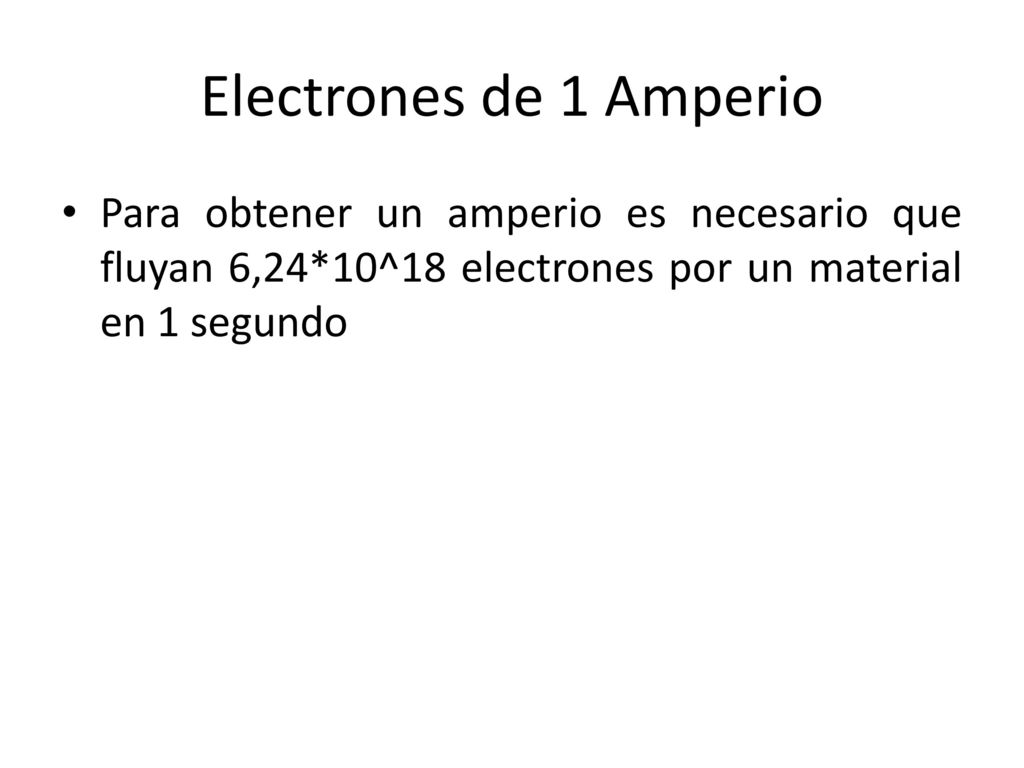

3 Electrones de 1 Amperio Para obtener un amperio es necesario que fluyan 6,24*10^18 electrones por un material en 1 segundo

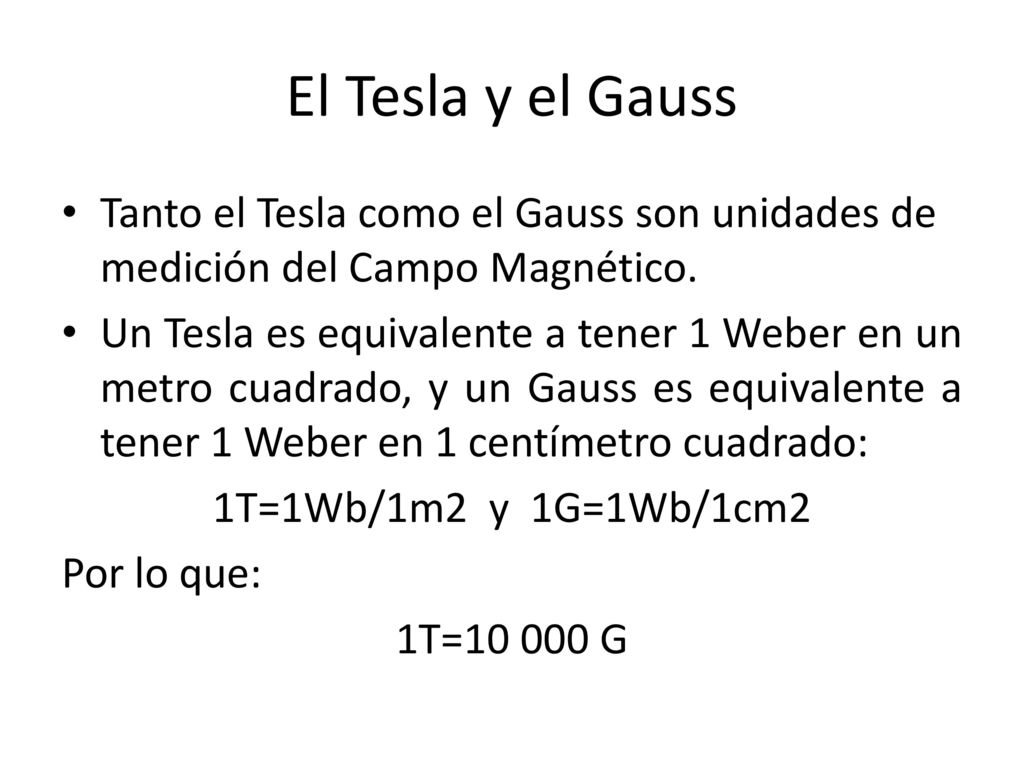

4 El Tesla y el Gauss Tanto el Tesla como el Gauss son unidades de medición del Campo Magnético. Un Tesla es equivalente a tener 1 Weber en un metro cuadrado, y un Gauss es equivalente a tener 1 Weber en 1 centímetro cuadrado: 1T=1Wb/1m2 y 1G=1Wb/1cm2 Por lo que: 1T= G

5 Inductor Es un dispositivo que almacena energía por medio del campo magnético, pero a diferencia del capacitor, necesita una corriente para almacenar la energía. Su forma es una bobina de un material conductor en donde la suma de los campos magneticos generados alrededor del conductor crea un campo magnetico constante en el centro de la bobina.

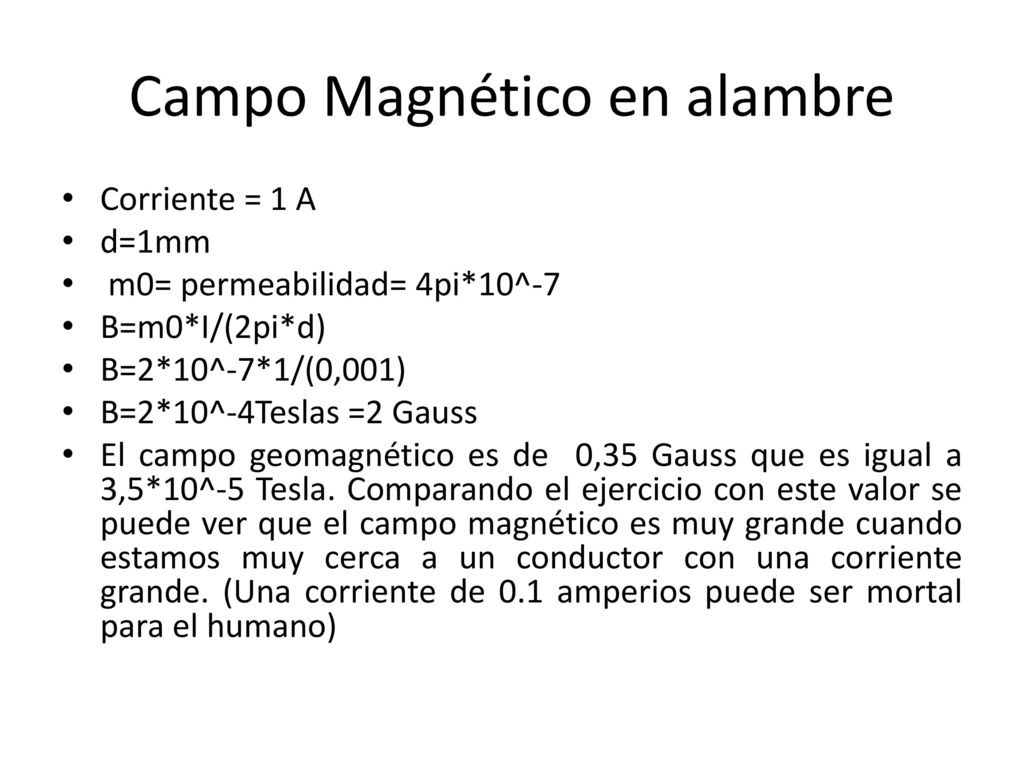

6 Campo Magnético en alambre
Corriente = 1 A d=1mm m0= permeabilidad= 4pi*10^-7 B=m0*I/(2pi*d) B=2*10^-7*1/(0,001) B=2*10^-4Teslas =2 Gauss El campo geomagnético es de 0,35 Gauss que es igual a 3,5*10^-5 Tesla. Comparando el ejercicio con este valor se puede ver que el campo magnético es muy grande cuando estamos muy cerca a un conductor con una corriente grande. (Una corriente de 0.1 amperios puede ser mortal para el humano)

7 Campo Magnético en una bobina
L=10 cm N= número de espiras= a) 100 y b) 1000 m0= 4pi*10^-7 I=0.1 Am B=m0*I/L a) B= 4pi*10^-7*100*0.1/0.1=4*10^-5 T b) B= B= 4pi*10^-7*1000*0.1/0.1=4*10^-4 T
