1 Efecto Compton PN 1927 COMPTON, ARTHUR HOLLY "for his discovery of the effect named after him"- WILSON, CHARLES THOMSON REES "for his method of making the paths of electrically charged particles visible by condensation of vapour"

2 Efecto Compton

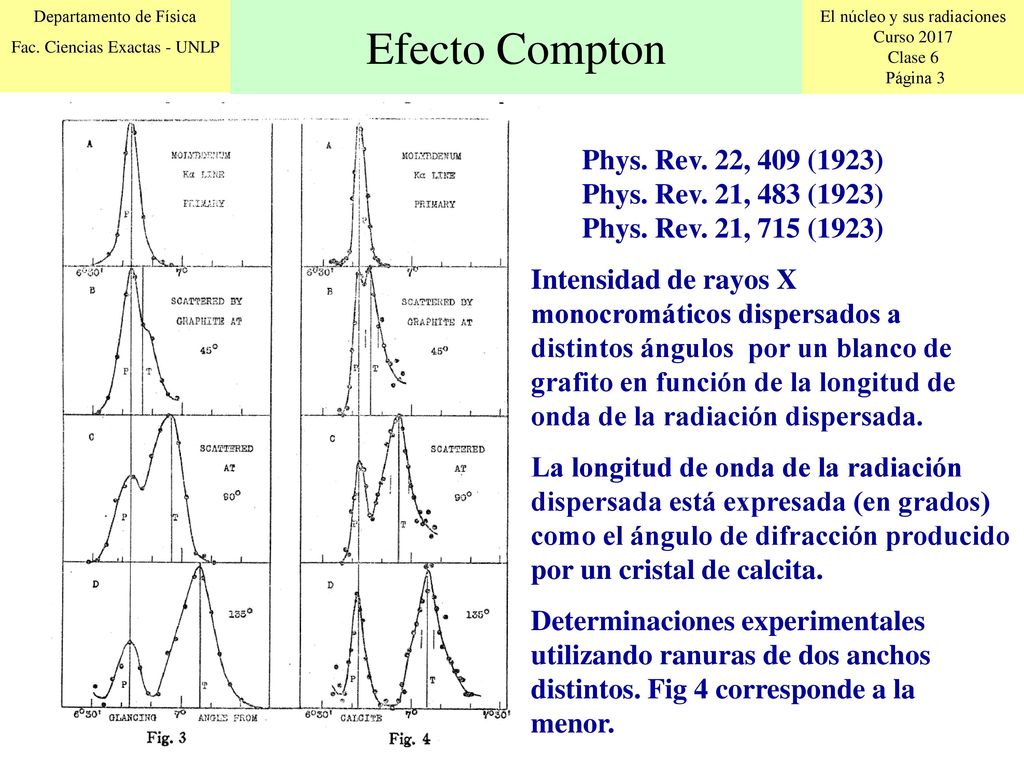

3 Efecto Compton Phys. Rev. 22, 409 (1923) Phys. Rev. 21, 483 (1923)
Intensidad de rayos X monocromáticos dispersados a distintos ángulos por un blanco de grafito en función de la longitud de onda de la radiación dispersada. La longitud de onda de la radiación dispersada está expresada (en grados) como el ángulo de difracción producido por un cristal de calcita. Determinaciones experimentales utilizando ranuras de dos anchos distintos. Fig 4 corresponde a la menor.

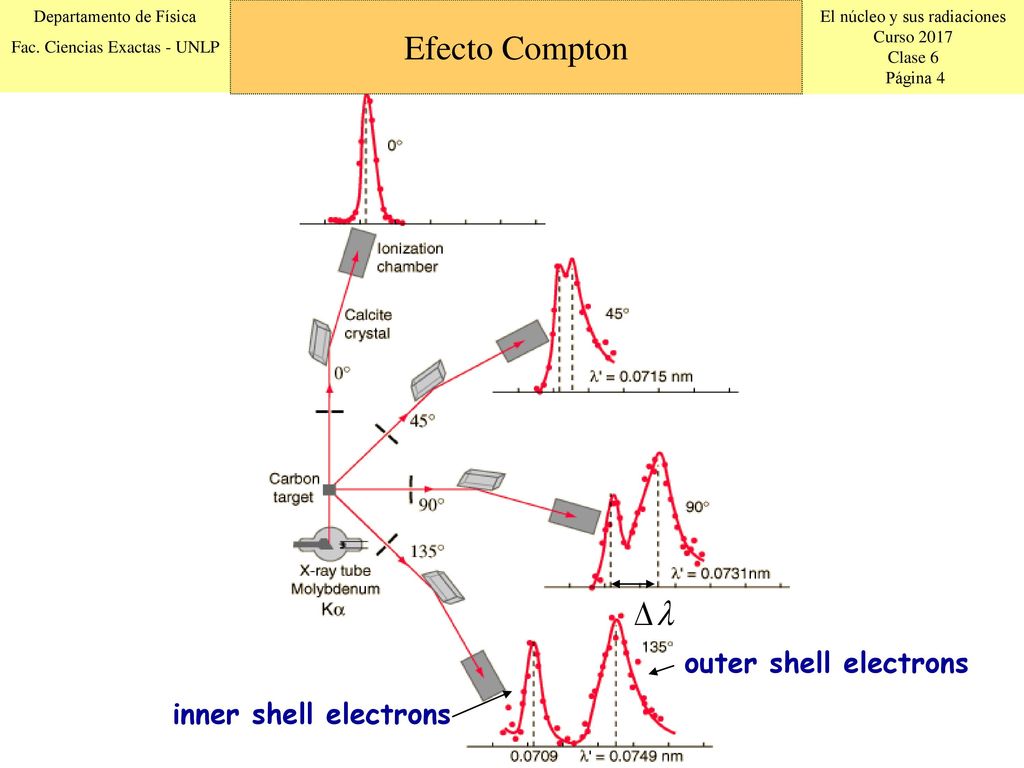

4 Efecto Compton outer shell electrons inner shell electrons

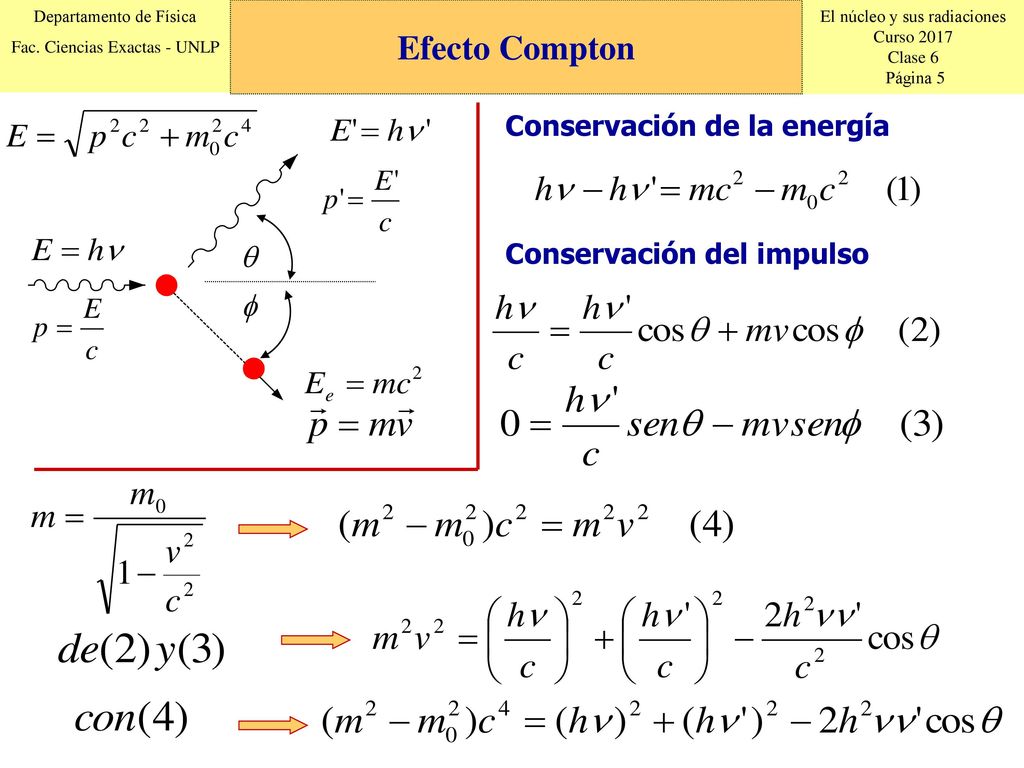

5 Efecto Compton Conservación de la energía Conservación del impulso

6 Efecto Compton Restando: C = A

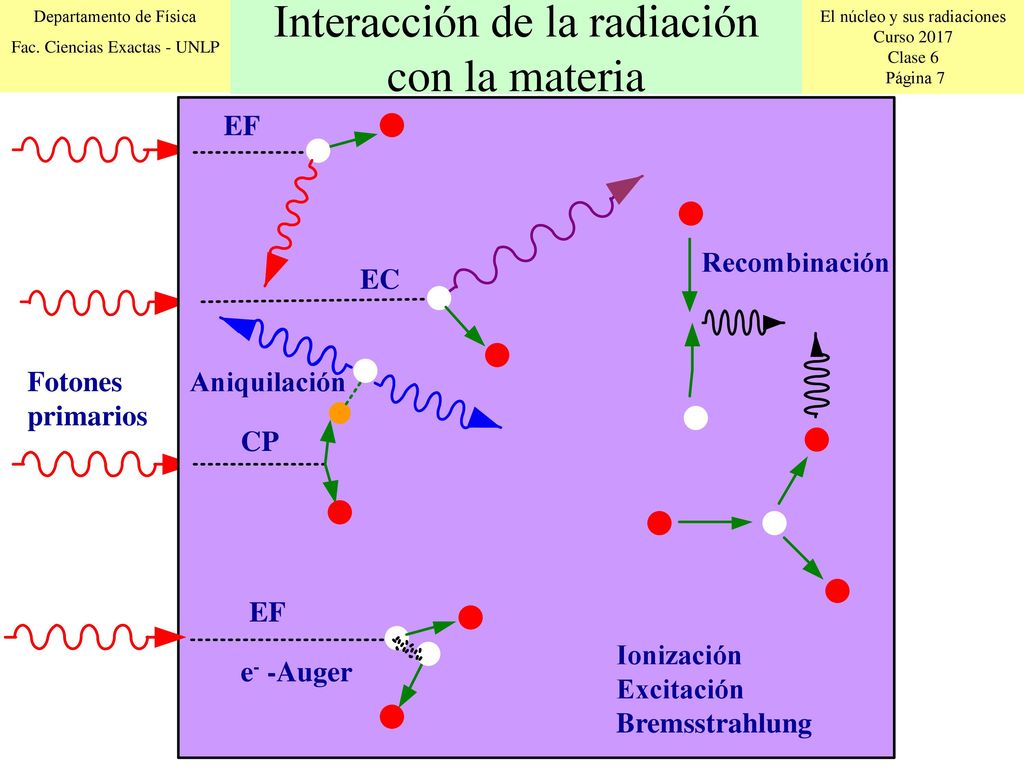

7 Interacción de la radiación con la materia
EF Recombinación EC Fotones primarios Aniquilación CP EF Ionización Excitación Bremsstrahlung e- -Auger

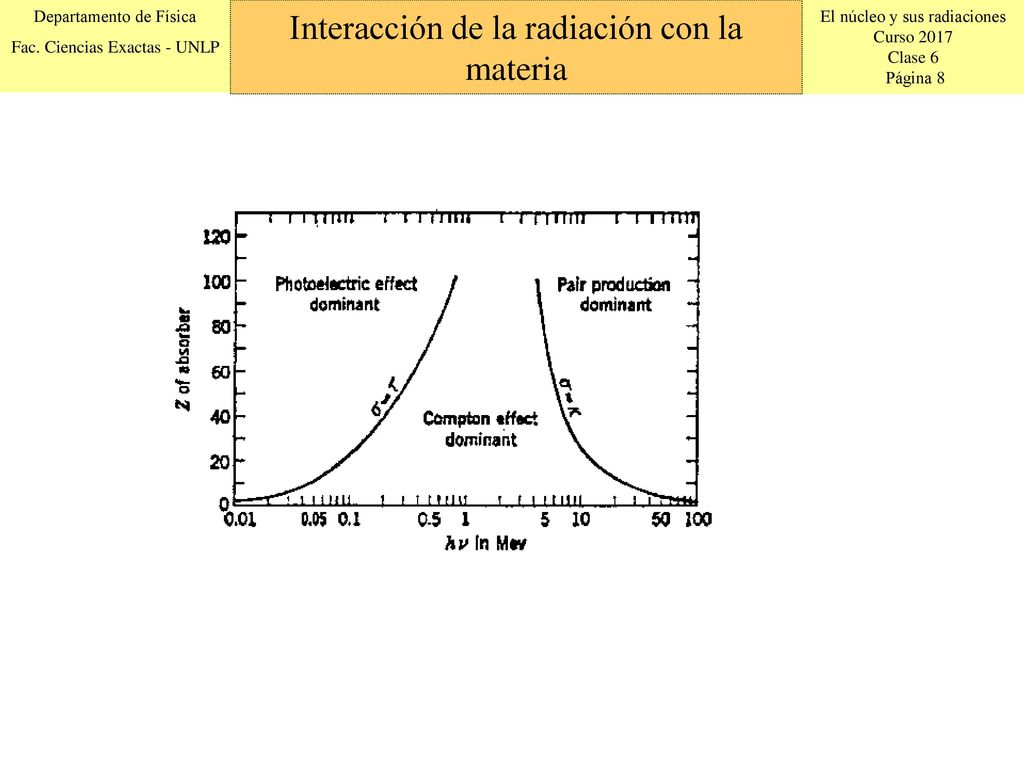

8 Interacción de la radiación con la materia

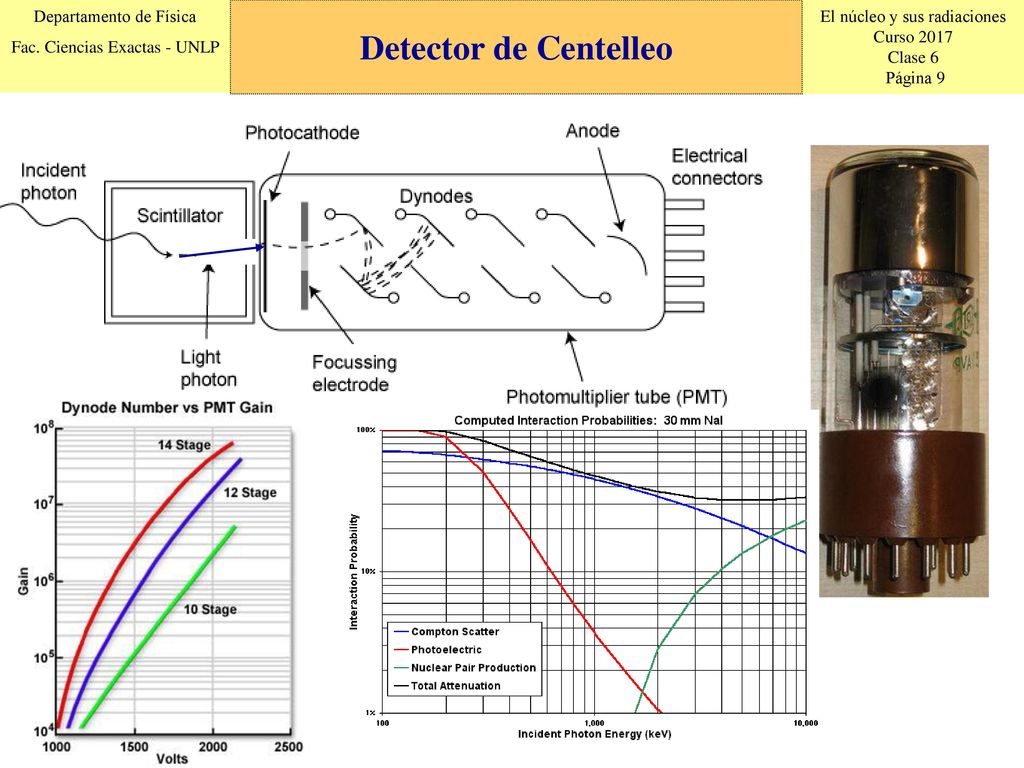

9 Detector de Centelleo

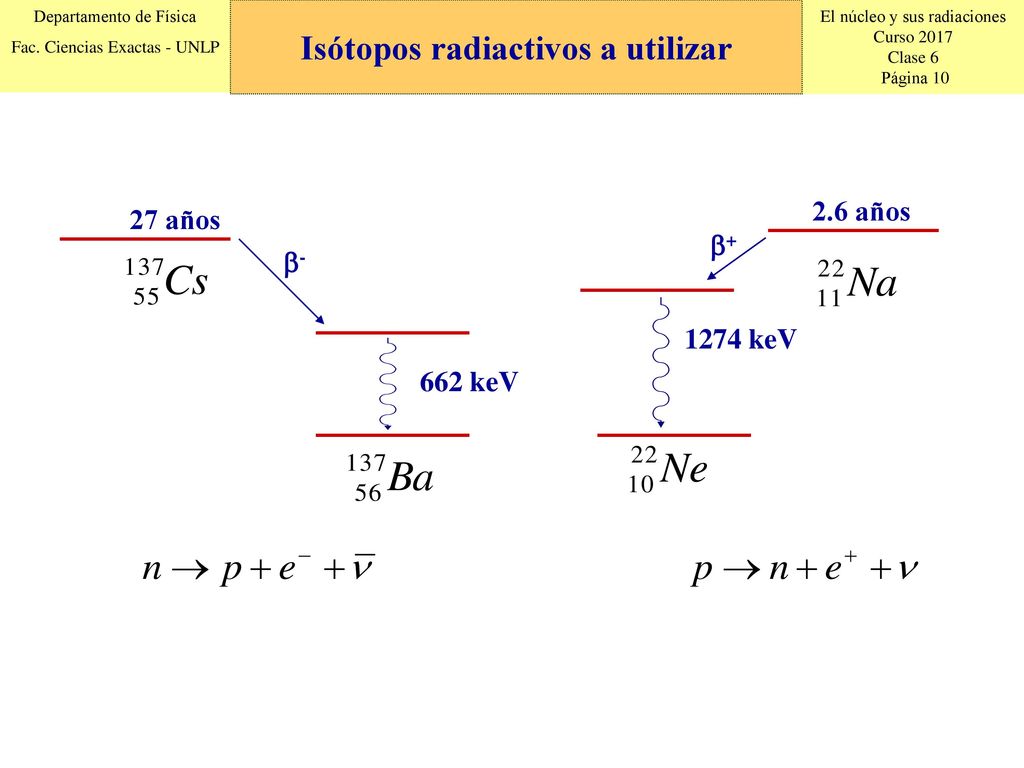

10 Isótopos radiactivos a utilizar
2.6 años 27 años + - 1274 keV 662 keV

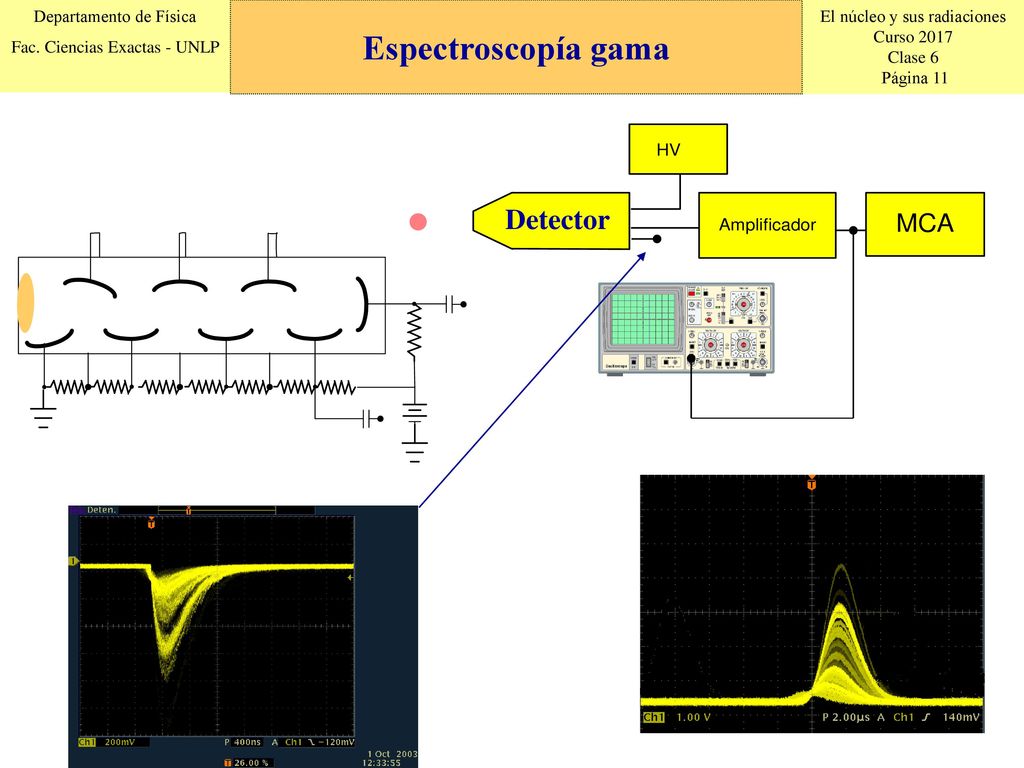

11 Espectroscopía gama Detector

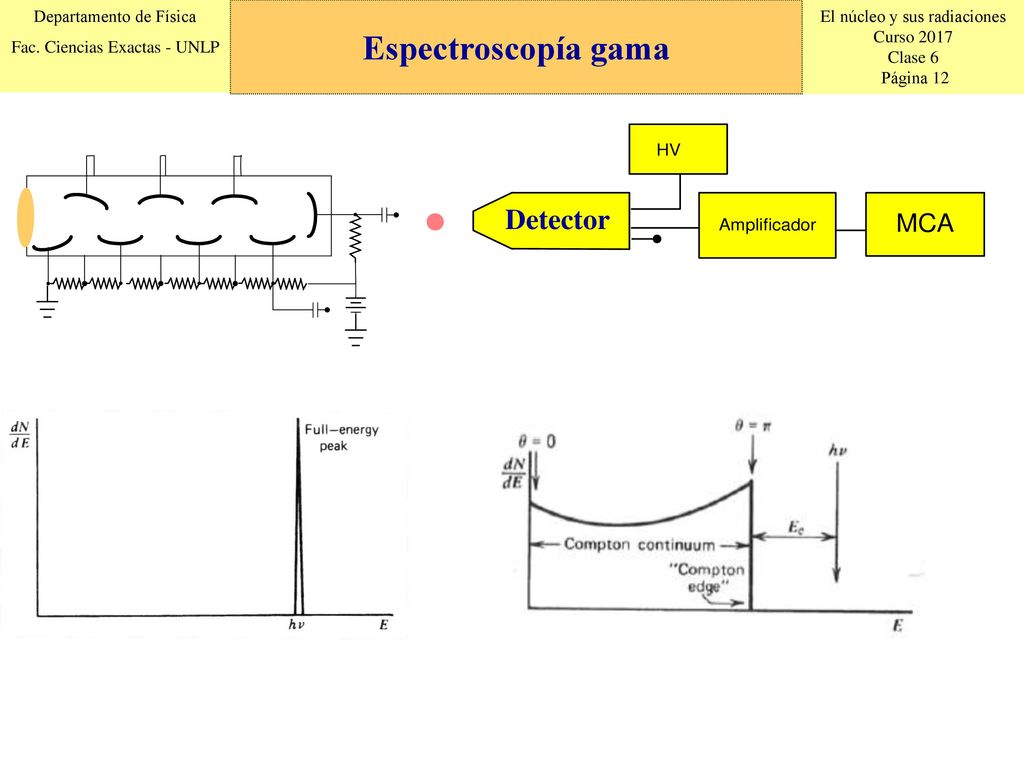

12 Espectroscopía gama Detector

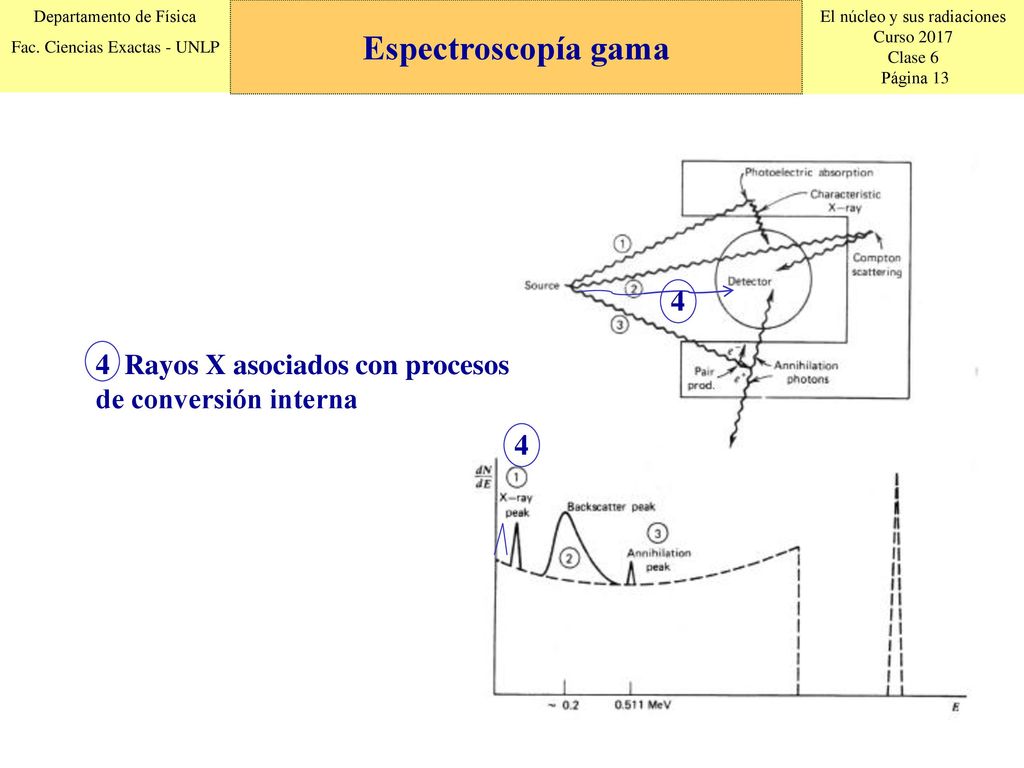

13 Espectroscopía gama Detector 4
4 Rayos X asociados con procesos de conversión interna 4

14 Conversión interna (IC)
El exceso de energía de un núcleo excitado es transferido a un electrón atómico. Emisión de rayos X o electrones Auger. Electrones monoenergéticos E~ 1keV-5MeV Fuente Energía (keV) 207Bi 408; 967; 1047 137Cs 624 113Sn 365 133Ba 266; 319

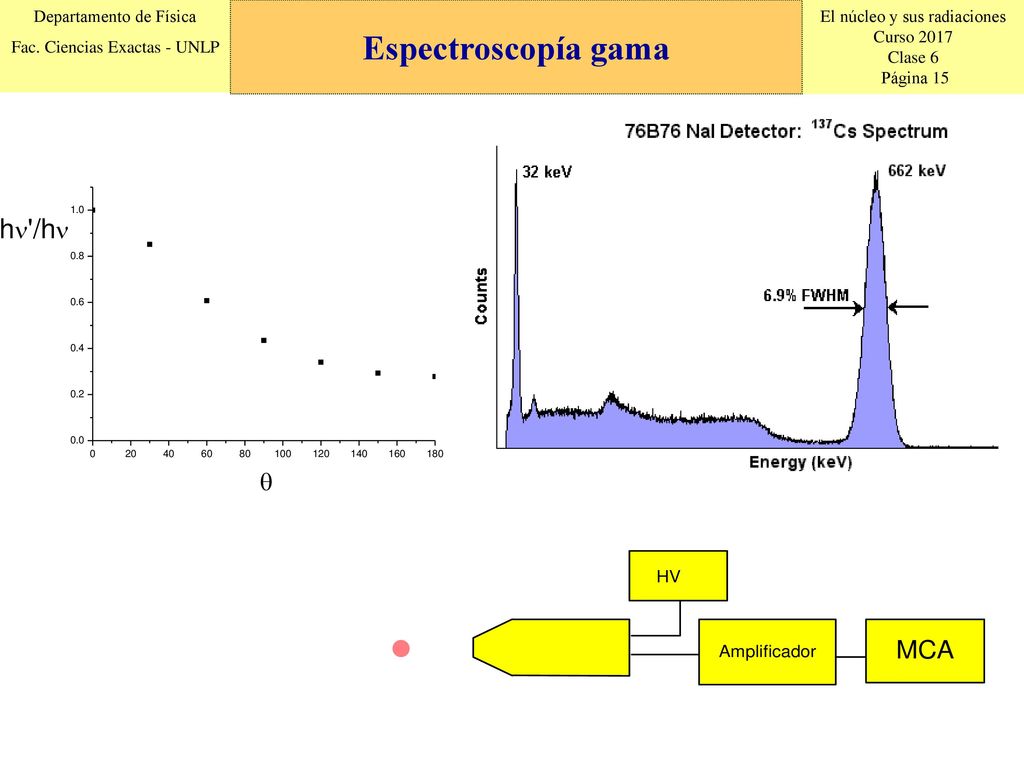

15 Espectroscopía gama

16 Efecto Compton

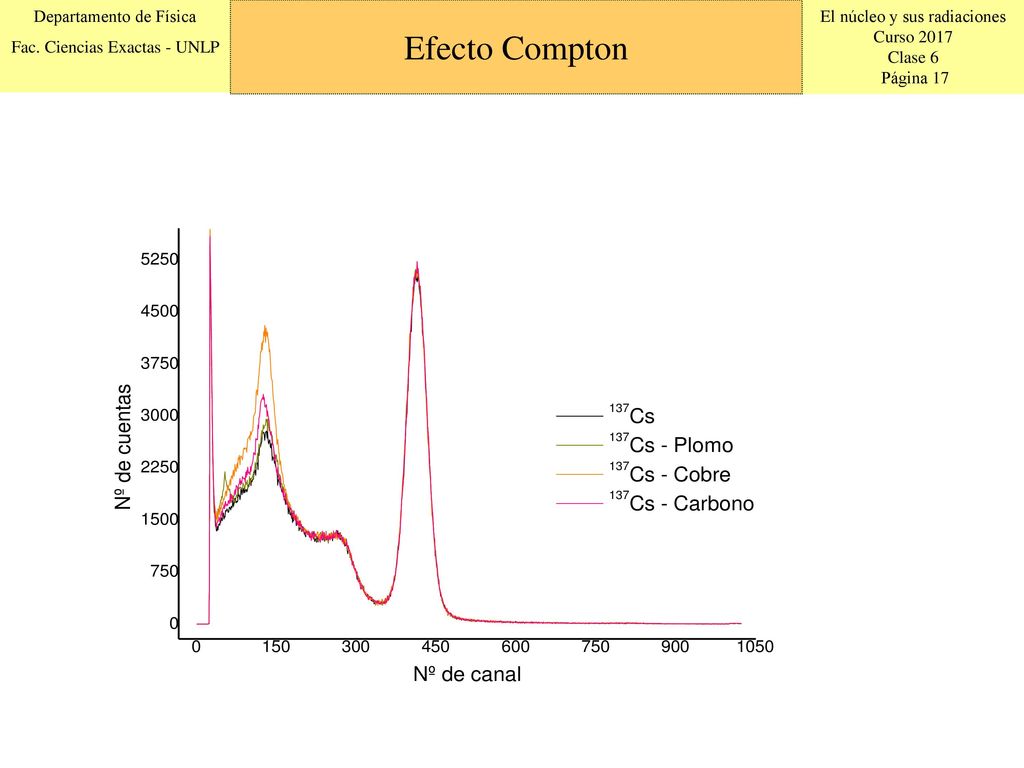

17 Efecto Compton
