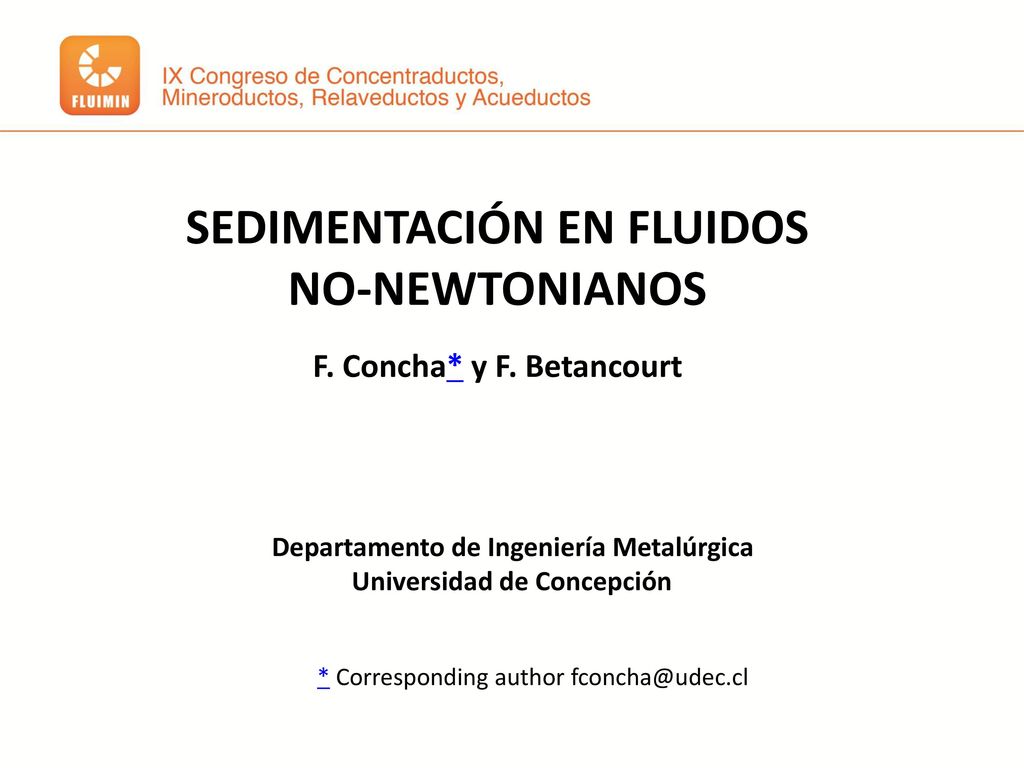

1 SEDIMENTACIÓN EN FLUIDOS NO-NEWTONIANOS F. Concha* y F. Betancourt
Departamento de Ingeniería Metalúrgica Universidad de Concepción * Corresponding author

2 CONTENIDO Introducción Fluidos newtonianos Fluidos no-newtonianos
Sedimentación en Fluidos newtonianos Fluidos no-newtonianos Sedimentación en Fluidos no-newtonianos Ecuación explícita para el coeficiente de arrastre Ecuación explícita para la velocidad de sedimentación

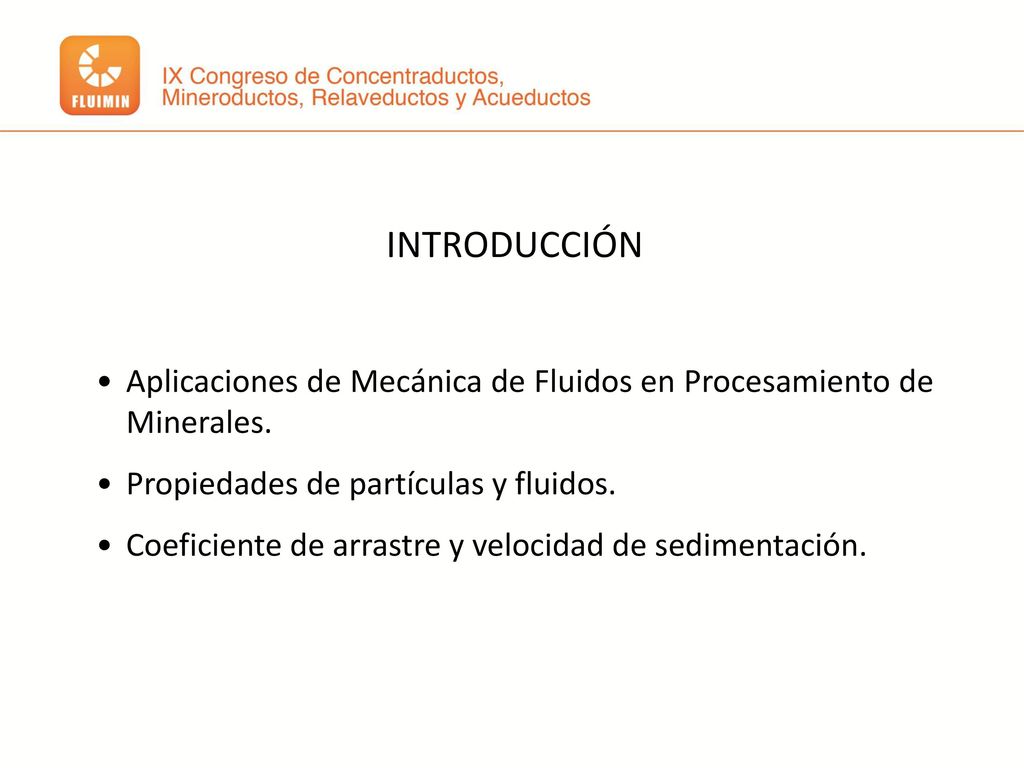

3 INTRODUCCIÓN Aplicaciones de Mecánica de Fluidos en Procesamiento de Minerales. Propiedades de partículas y fluidos. Coeficiente de arrastre y velocidad de sedimentación.

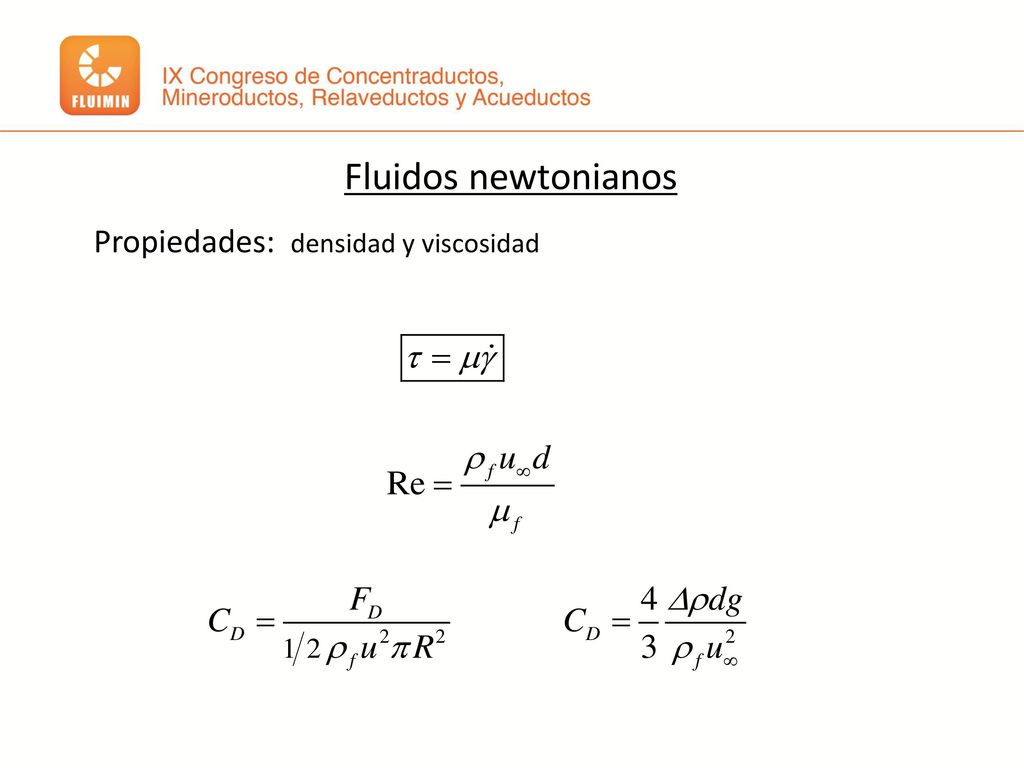

4 Fluidos newtonianos Propiedades: densidad y viscosidad

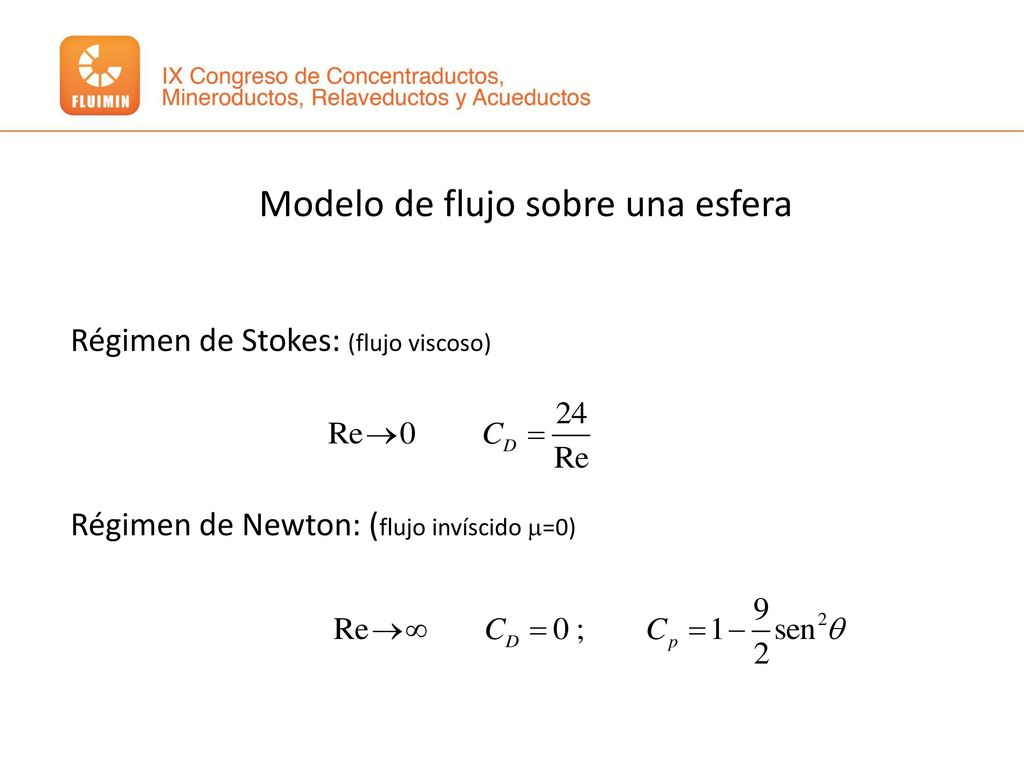

5 Modelo de flujo sobre una esfera
Régimen de Stokes: (flujo viscoso) Régimen de Newton: (flujo invíscido =0)

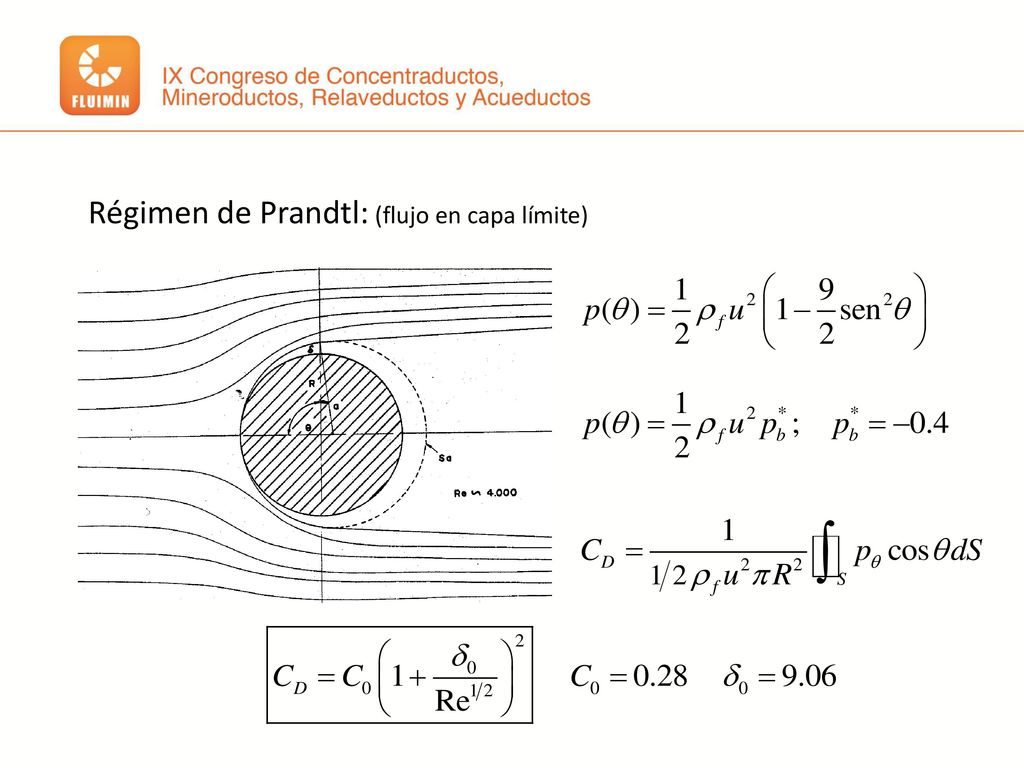

6 Régimen de Prandtl: (flujo en capa límite)

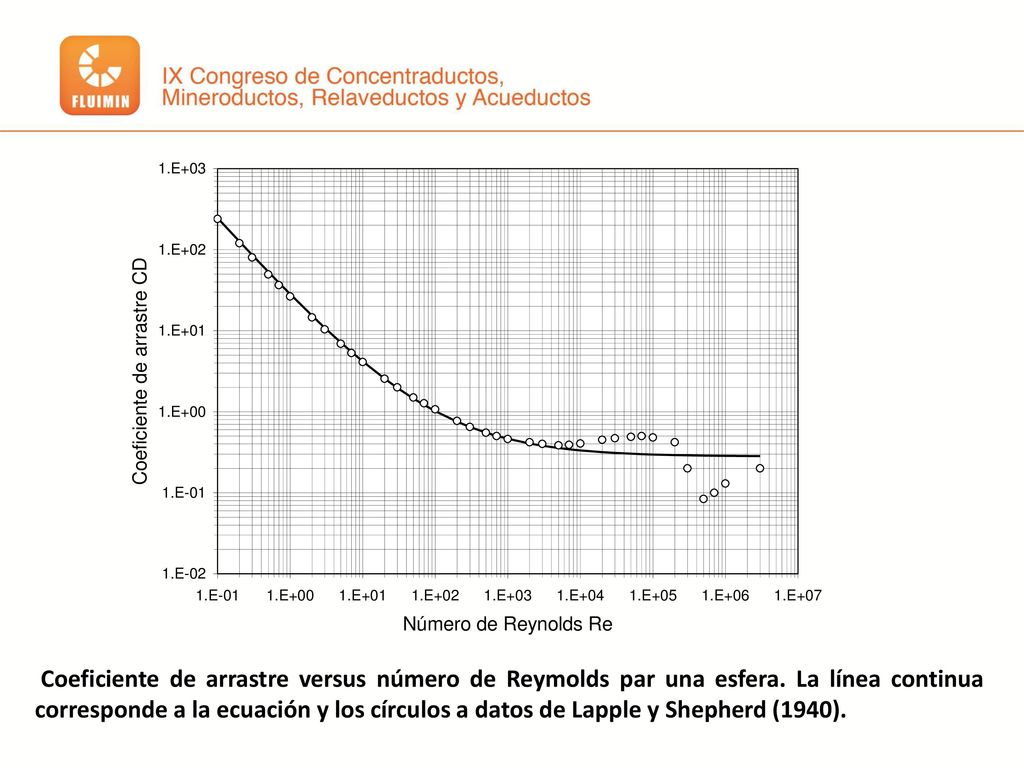

7 Coeficiente de arrastre versus número de Reymolds par una esfera
Coeficiente de arrastre versus número de Reymolds par una esfera. La línea continua corresponde a la ecuación y los círculos a datos de Lapple y Shepherd (1940).

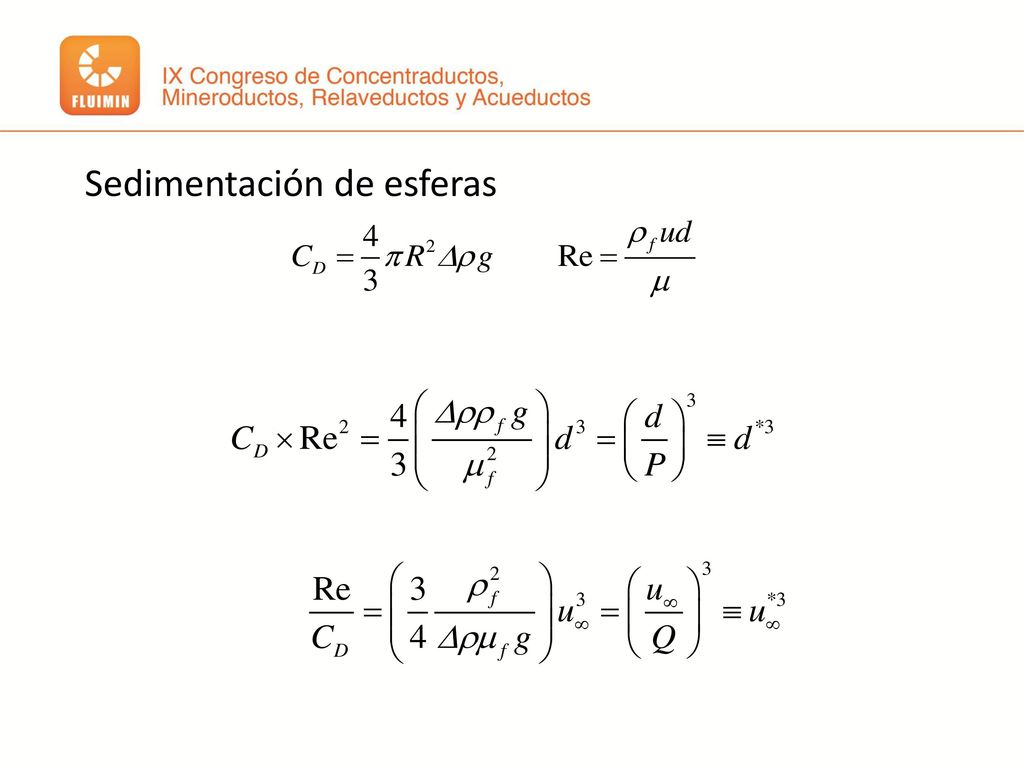

8 Sedimentación de esferas

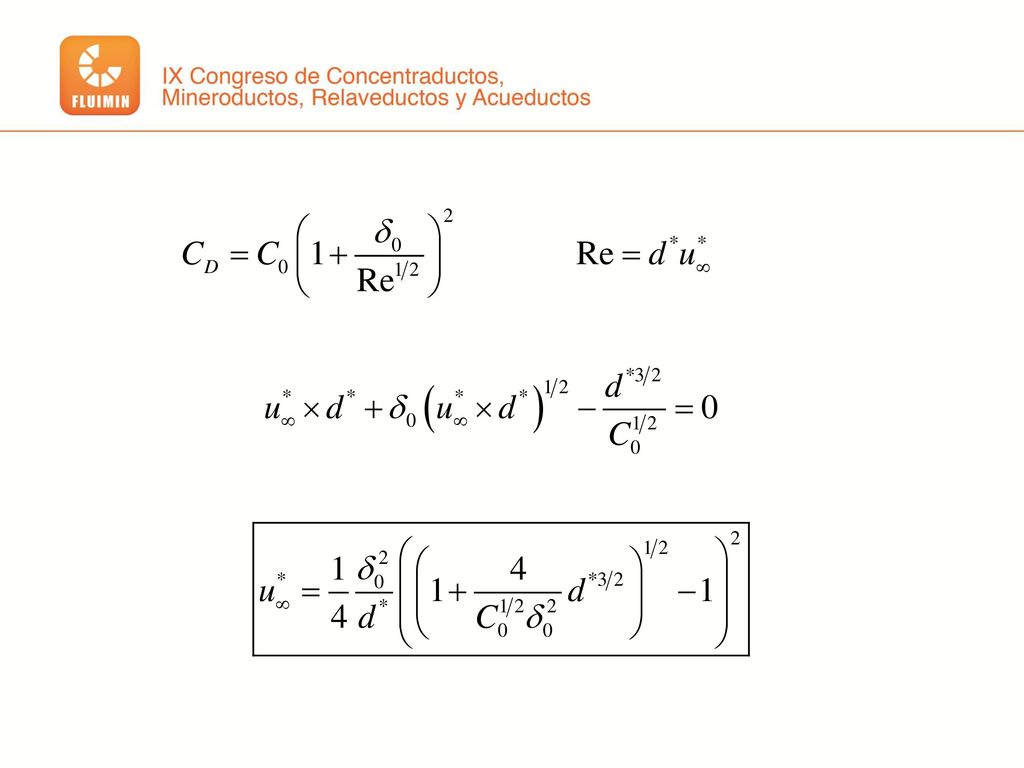

9

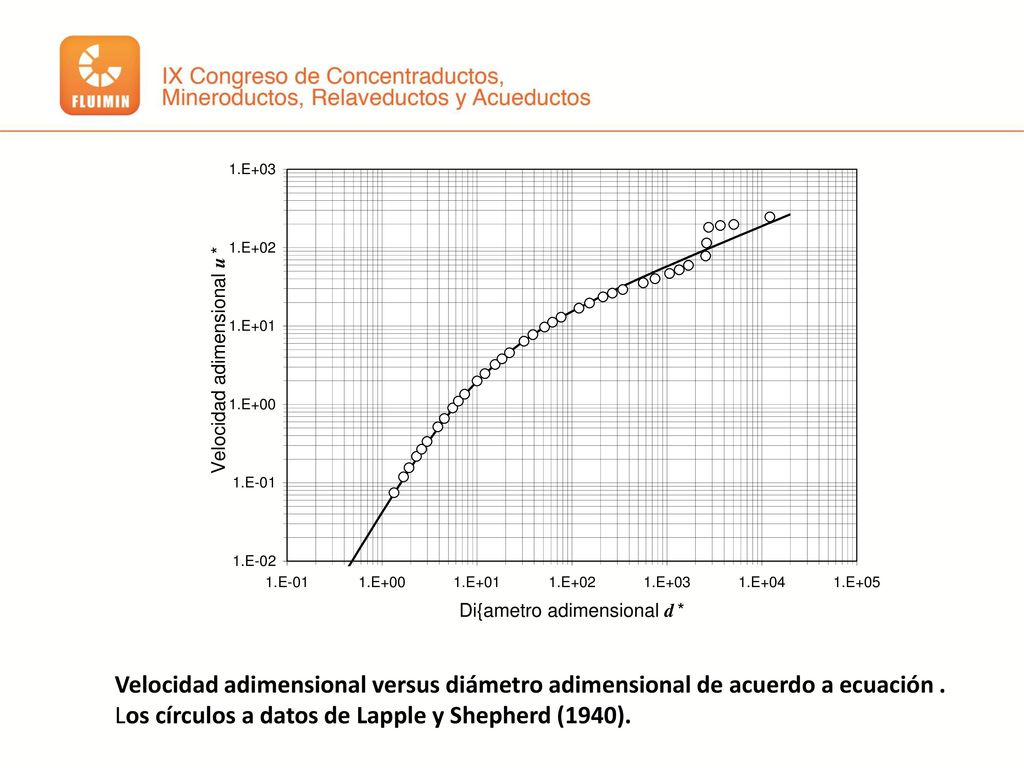

10 Velocidad adimensional versus diámetro adimensional de acuerdo a ecuación . Los círculos a datos de Lapple y Shepherd (1940).

11 Fluidos no-newtonianos

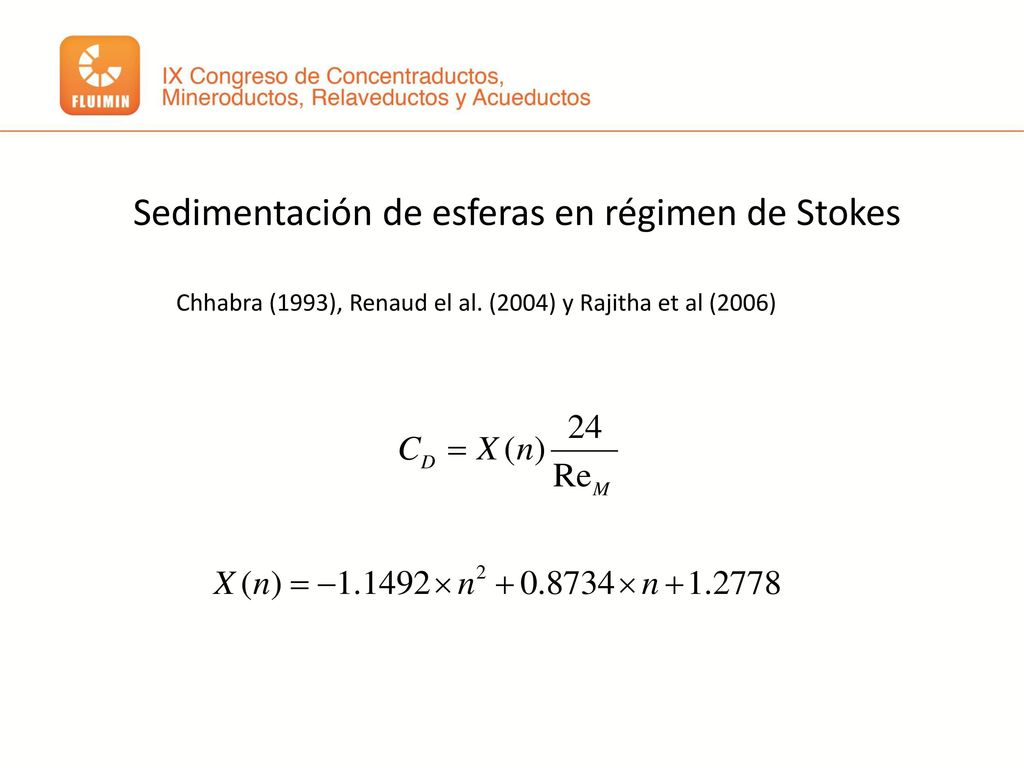

12 Sedimentación de esferas en régimen de Stokes
Chhabra (1993), Renaud el al. (2004) y Rajitha et al (2006)

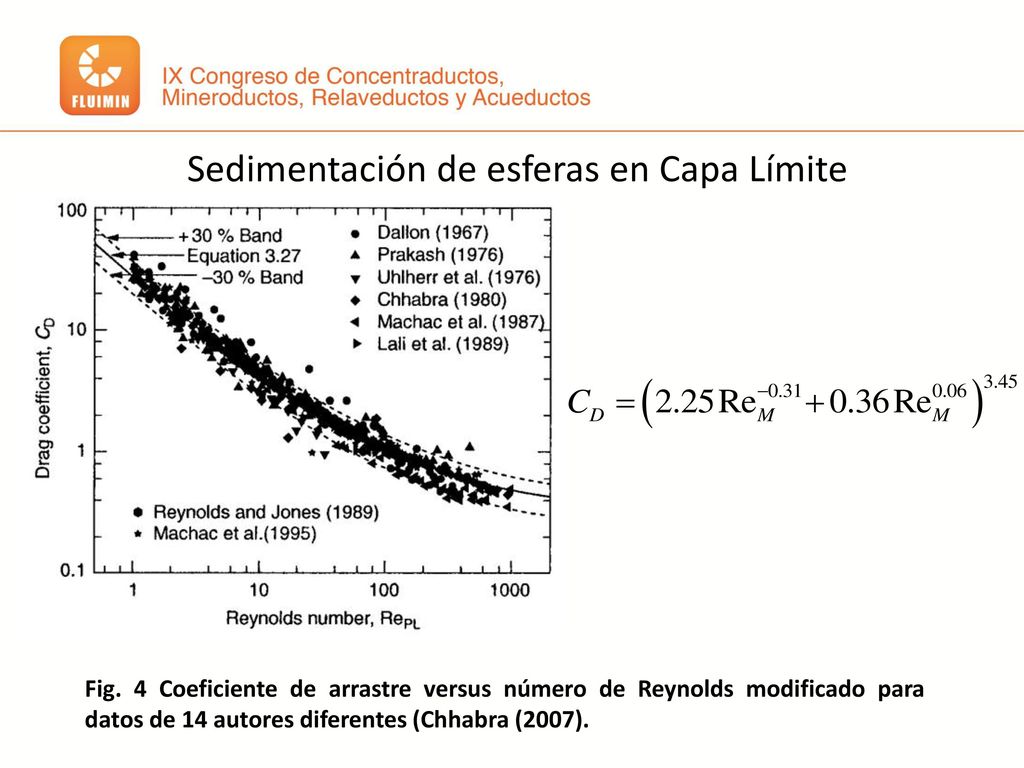

13 Sedimentación de esferas en Capa Límite
Fig. 4 Coeficiente de arrastre versus número de Reynolds modificado para datos de 14 autores diferentes (Chhabra (2007).

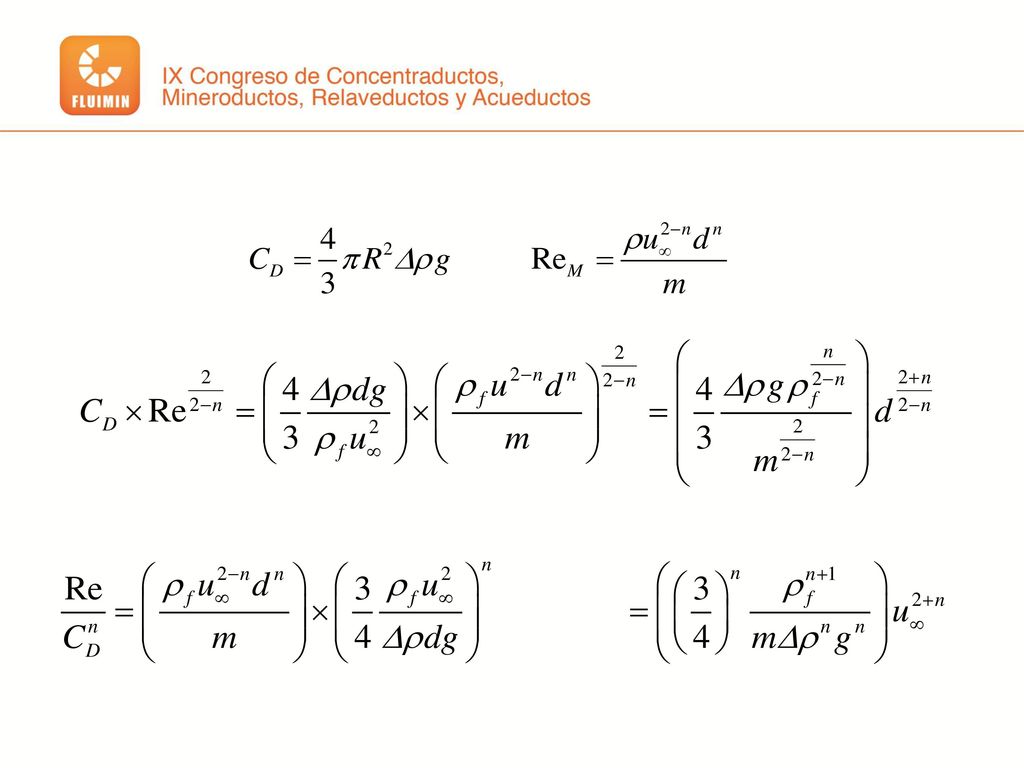

14

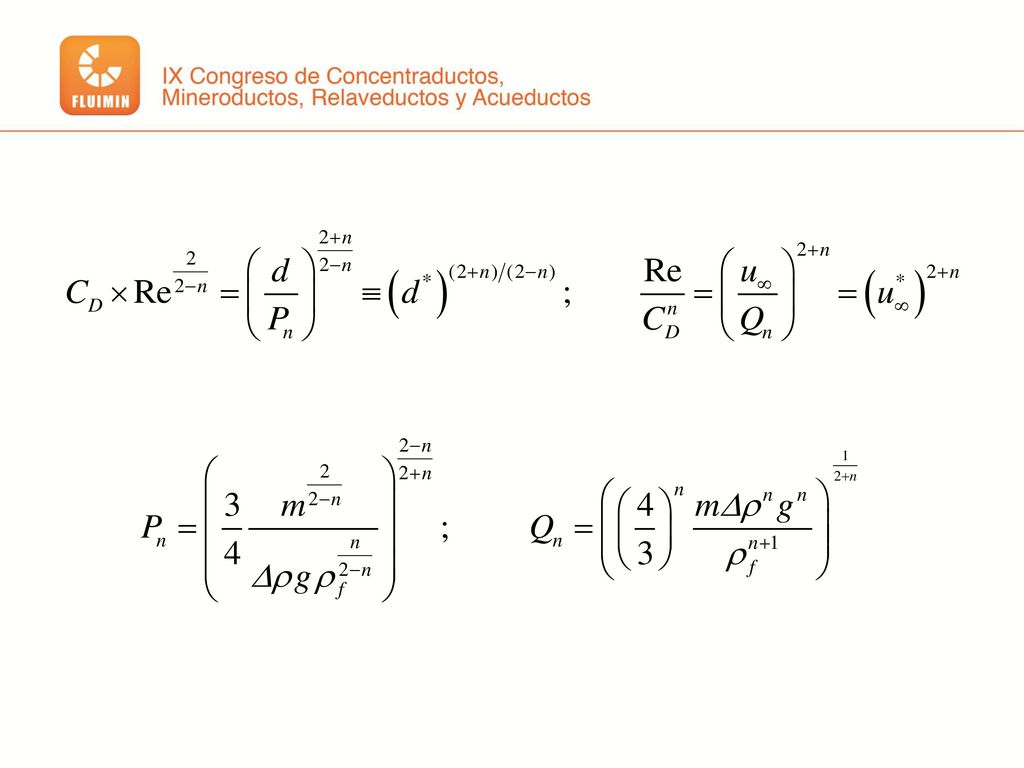

15

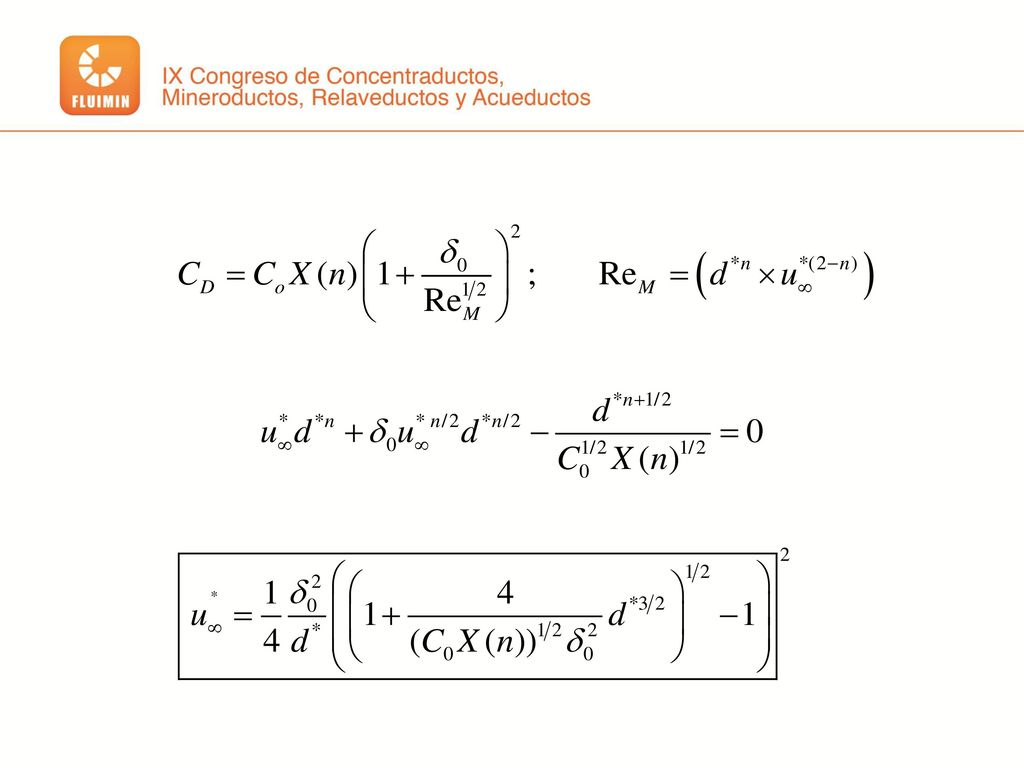

16

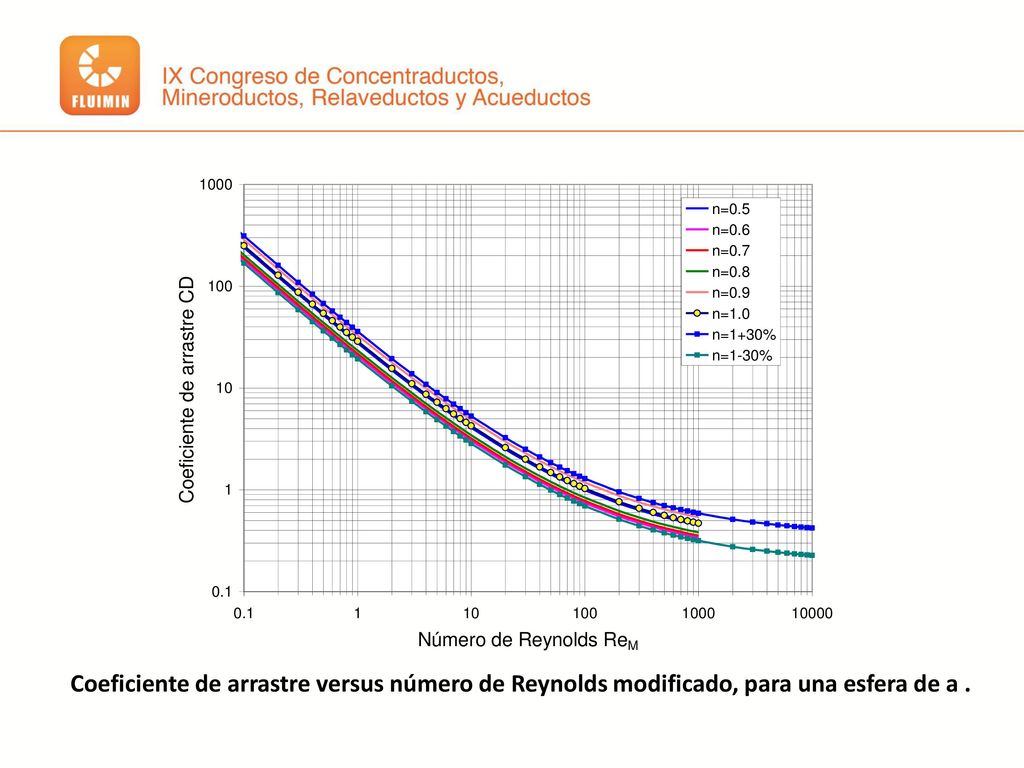

17 Coeficiente de arrastre versus número de Reynolds modificado, para una esfera de a .

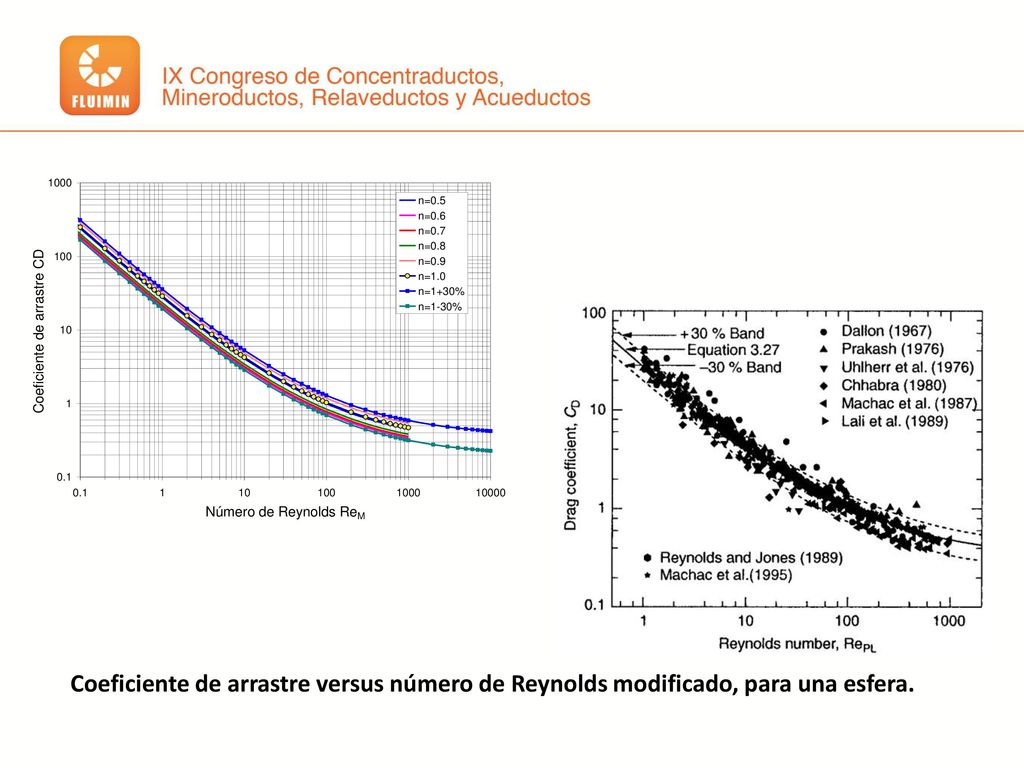

18 Coeficiente de arrastre versus número de Reynolds modificado, para una esfera.

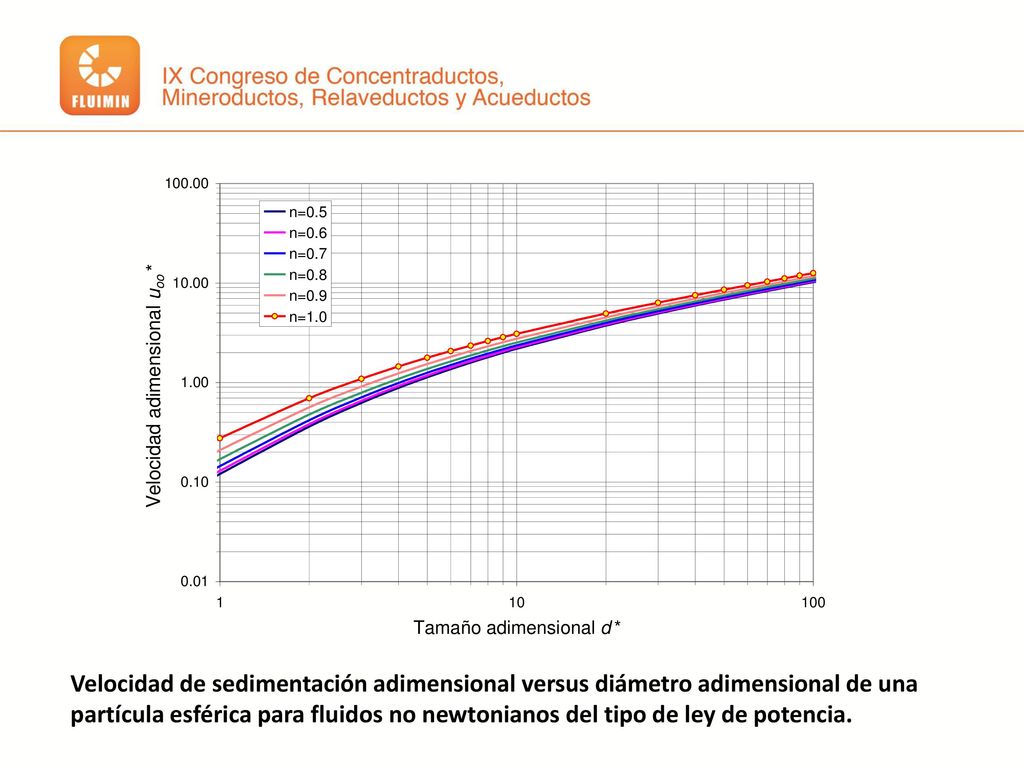

19 Velocidad de sedimentación adimensional versus diámetro adimensional de una partícula esférica para fluidos no newtonianos del tipo de ley de potencia.

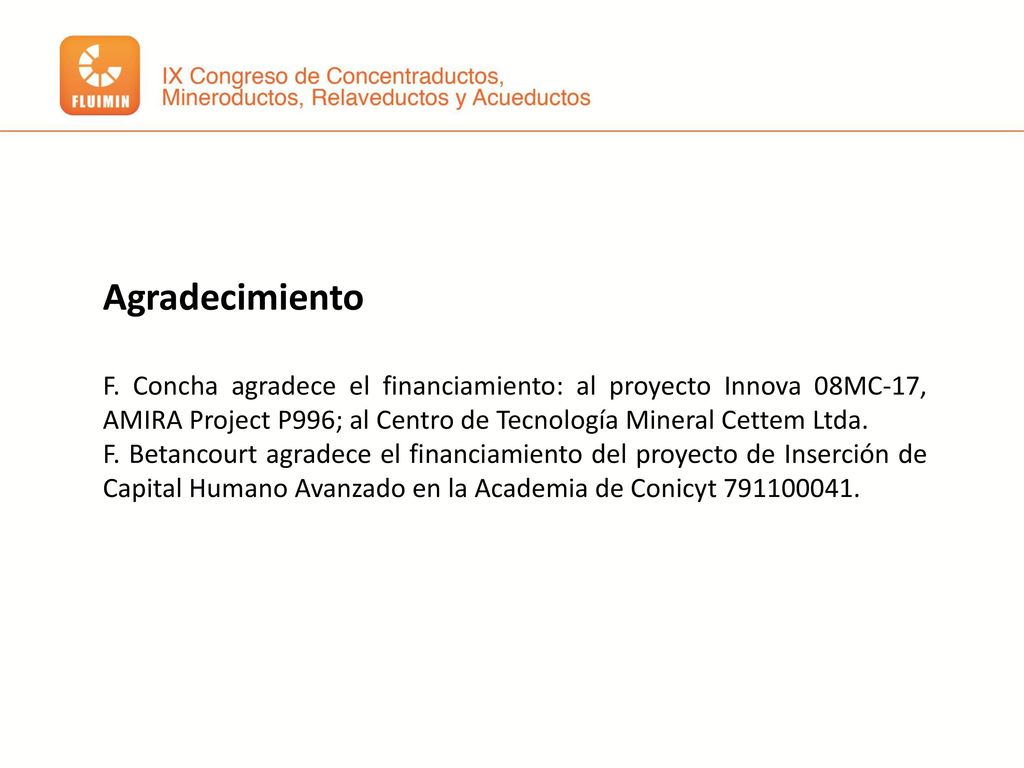

20 Agradecimiento F. Concha agradece el financiamiento: al proyecto Innova 08MC-17, AMIRA Project P996; al Centro de Tecnología Mineral Cettem Ltda. F. Betancourt agradece el financiamiento del proyecto de Inserción de Capital Humano Avanzado en la Academia de Conicyt
