PLANEACIÓN ENERGÉTICA INDICATIVA ANÁLISIS ENERGÉTICO DE LARGO PLAZO Documento XM-CND- 009 Febrero 13 de 2017.

Presentación del tema: "PLANEACIÓN ENERGÉTICA INDICATIVA ANÁLISIS ENERGÉTICO DE LARGO PLAZO Documento XM-CND- 009 Febrero 13 de 2017."— Transcripción de la presentación:

1 PLANEACIÓN ENERGÉTICA INDICATIVA ANÁLISIS ENERGÉTICO DE LARGO PLAZO Documento XM-CND- 009 Febrero 13 de 2017

2 Información Básica para las Simulaciones a Largo Plazo

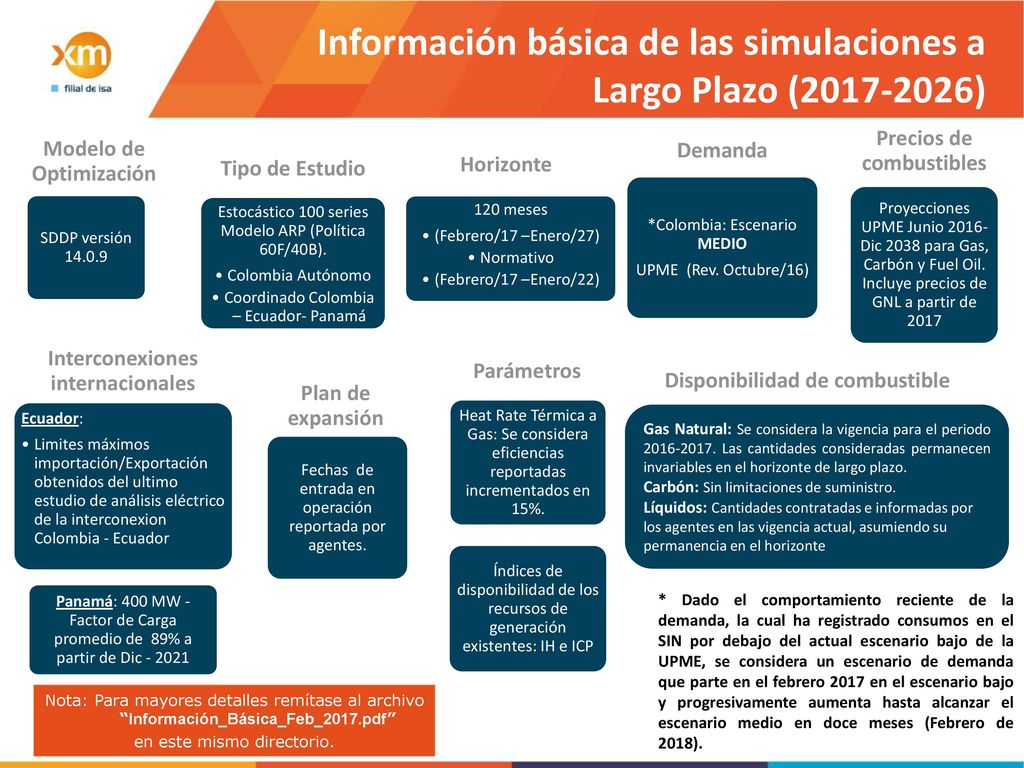

3 Información básica de las simulaciones a Largo Plazo (2017-2026)
Modelo de Optimización SDDP versión Tipo de Estudio Estocástico 100 series Modelo ARP (Política 60F/40B). Colombia Autónomo Coordinado Colombia – Ecuador- Panamá Horizonte 120 meses (Febrero/17 –Enero/27) Normativo (Febrero/17 –Enero/22) Demanda *Colombia: Escenario MEDIO UPME (Rev. Octubre/16) Precios de combustibles Proyecciones UPME Junio 2016-Dic 2038 para Gas, Carbón y Fuel Oil. Incluye precios de GNL a partir de 2017 Interconexiones internacionales Ecuador: Limites máximos importación/Exportación obtenidos del ultimo estudio de análisis eléctrico de la interconexion Colombia - Ecuador Panamá: 400 MW - Factor de Carga promedio de 89% a partir de Dic Plan de expansión Fechas de entrada en operación reportada por agentes. Parámetros Heat Rate Térmica a Gas: Se considera eficiencias reportadas incrementados en 15%. Índices de disponibilidad de los recursos de generación existentes: IH e ICP Disponibilidad de combustible Gas Natural: Se considera la vigencia para el periodo Las cantidades consideradas permanecen invariables en el horizonte de largo plazo. Carbón: Sin limitaciones de suministro. Líquidos: Cantidades contratadas e informadas por los agentes en las vigencia actual, asumiendo su permanencia en el horizonte * Dado el comportamiento reciente de la demanda, la cual ha registrado consumos en el SIN por debajo del actual escenario bajo de la UPME, se considera un escenario de demanda que parte en el febrero 2017 en el escenario bajo y progresivamente aumenta hasta alcanzar el escenario medio en doce meses (Febrero de 2018). Nota: Para mayores detalles remítase al archivo “Información_Básica_Feb_2017.pdf” en este mismo directorio.

4 Resultados en medio magnético

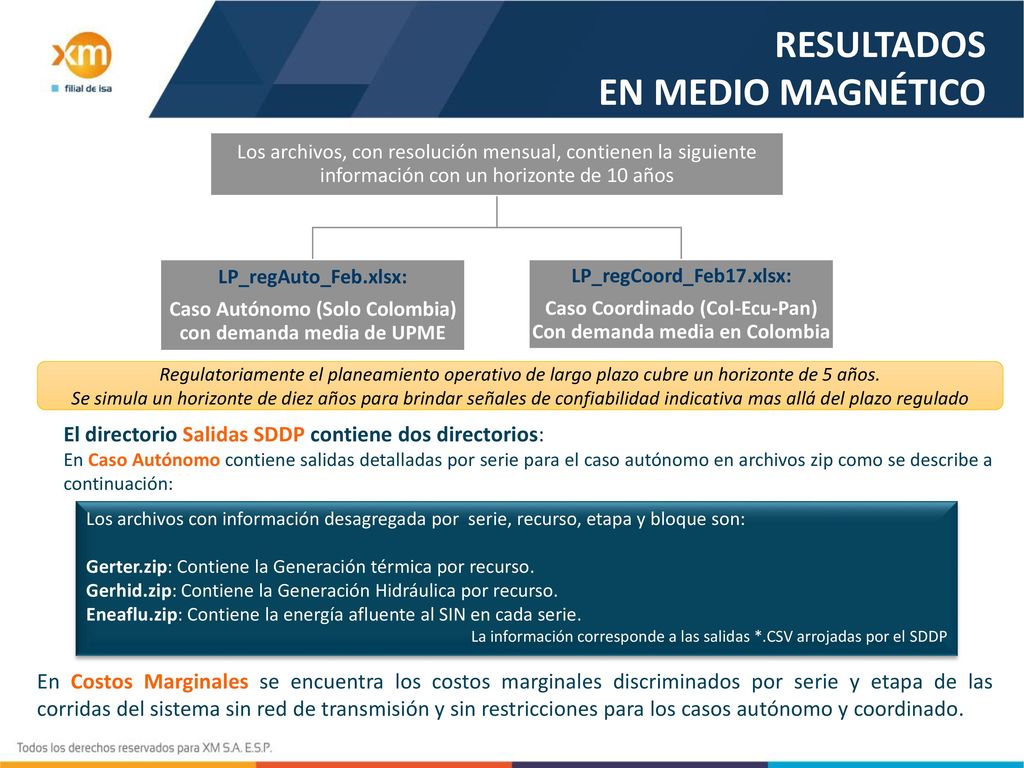

5 RESULTADOS EN MEDIO MAGNÉTICO
Los archivos, con resolución mensual, contienen la siguiente información con un horizonte de 10 años Caso Autónomo (Solo Colombia) con demanda media de UPME LP_regAuto_Feb.xlsx: Caso Coordinado (Col-Ecu-Pan) Con demanda media en Colombia LP_regCoord_Feb17.xlsx: Regulatoriamente el planeamiento operativo de largo plazo cubre un horizonte de 5 años. Se simula un horizonte de diez años para brindar señales de confiabilidad indicativa mas allá del plazo regulado El directorio Salidas SDDP contiene dos directorios: En Caso Autónomo contiene salidas detalladas por serie para el caso autónomo en archivos zip como se describe a continuación: Los archivos con información desagregada por serie, recurso, etapa y bloque son: Gerter.zip: Contiene la Generación térmica por recurso. Gerhid.zip: Contiene la Generación Hidráulica por recurso. Eneaflu.zip: Contiene la energía afluente al SIN en cada serie. La información corresponde a las salidas *.CSV arrojadas por el SDDP En Costos Marginales se encuentra los costos marginales discriminados por serie y etapa de las corridas del sistema sin red de transmisión y sin restricciones para los casos autónomo y coordinado.

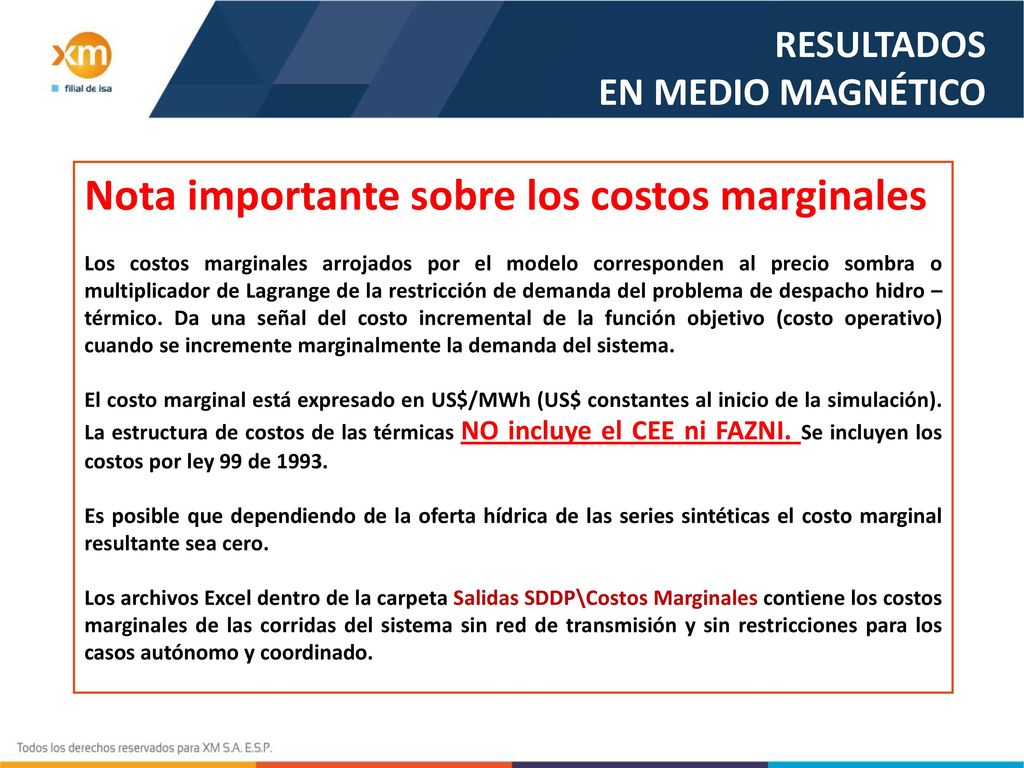

6 Nota importante sobre los costos marginales
RESULTADOS EN MEDIO MAGNÉTICO Nota importante sobre los costos marginales Los costos marginales arrojados por el modelo corresponden al precio sombra o multiplicador de Lagrange de la restricción de demanda del problema de despacho hidro – térmico. Da una señal del costo incremental de la función objetivo (costo operativo) cuando se incremente marginalmente la demanda del sistema. El costo marginal está expresado en US$/MWh (US$ constantes al inicio de la simulación). La estructura de costos de las térmicas NO incluye el CEE ni FAZNI. Se incluyen los costos por ley 99 de 1993. Es posible que dependiendo de la oferta hídrica de las series sintéticas el costo marginal resultante sea cero. Los archivos Excel dentro de la carpeta Salidas SDDP\Costos Marginales contiene los costos marginales de las corridas del sistema sin red de transmisión y sin restricciones para los casos autónomo y coordinado.

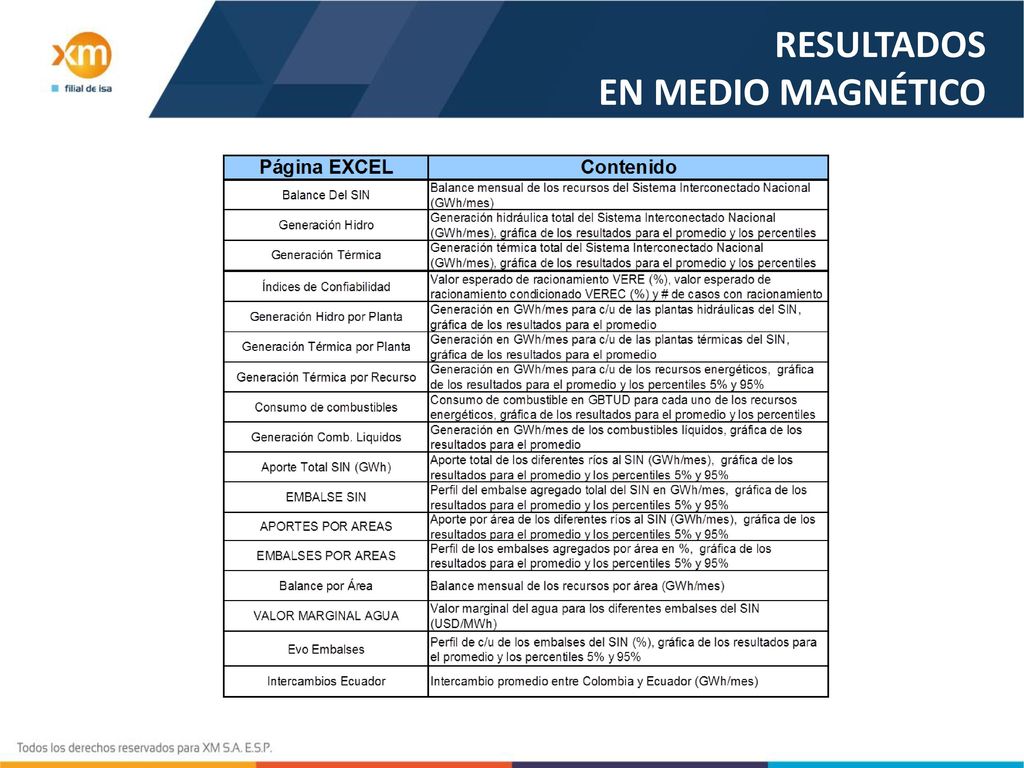

7 RESULTADOS EN MEDIO MAGNÉTICO

8
