INGENIERÍA EN MINAS AUTOR: Paúl Barrera M.

Presentación del tema: "INGENIERÍA EN MINAS AUTOR: Paúl Barrera M."— Transcripción de la presentación:

1 INGENIERÍA EN MINAS AUTOR: Paúl Barrera M.
UNIVERSIDAD DEL AZUAY ‘‘DESCARGA DE AGUA SUTERRANEA’’ INGENIERÍA EN MINAS AUTOR: Paúl Barrera M.

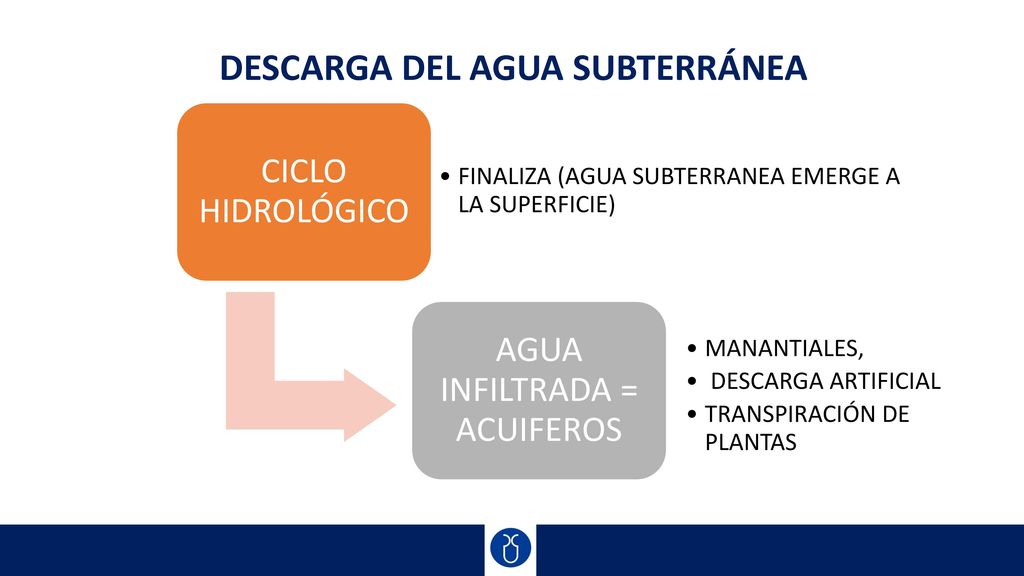

2 AGUA INFILTRADA = ACUIFEROS
DESCARGA DEL AGUA SUBTERRÁNEA CICLO HIDROLÓGICO FINALIZA (AGUA SUBTERRANEA EMERGE A LA SUPERFICIE) AGUA INFILTRADA = ACUIFEROS MANANTIALES, DESCARGA ARTIFICIAL TRANSPIRACIÓN DE PLANTAS

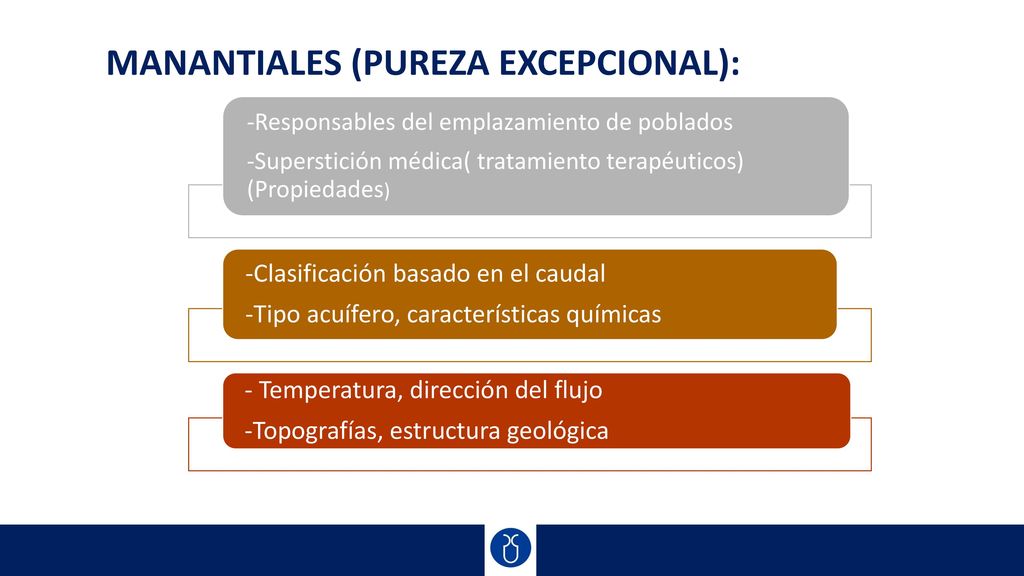

3 MANANTIALES (PUREZA EXCEPCIONAL):
-Responsables del emplazamiento de poblados -Superstición médica( tratamiento terapéuticos) (Propiedades) -Tipo acuífero, características químicas -Clasificación basado en el caudal -Topografías, estructura geológica - Temperatura, dirección del flujo

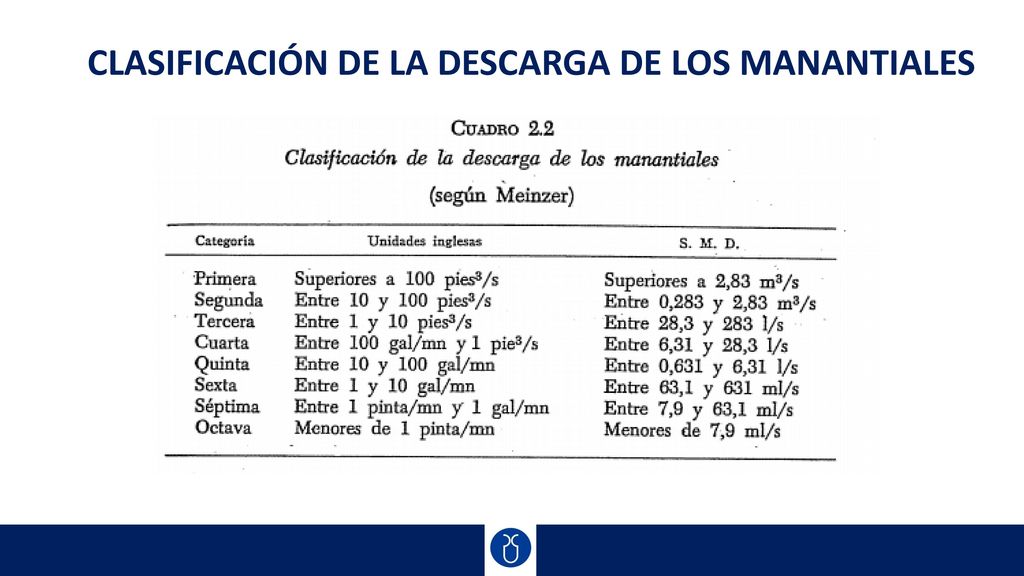

4 CLASIFICACIÓN DE LA DESCARGA DE LOS MANANTIALES

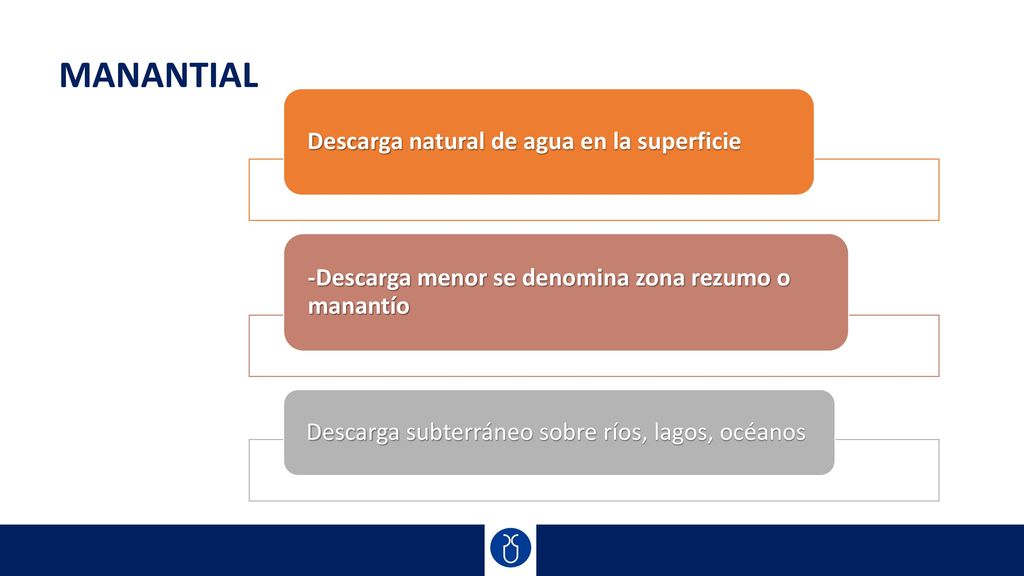

5 MANANTIAL -Descarga menor se denomina zona rezumo o manantío
Descarga natural de agua en la superficie -Descarga menor se denomina zona rezumo o manantío Descarga subterráneo sobre ríos, lagos, océanos

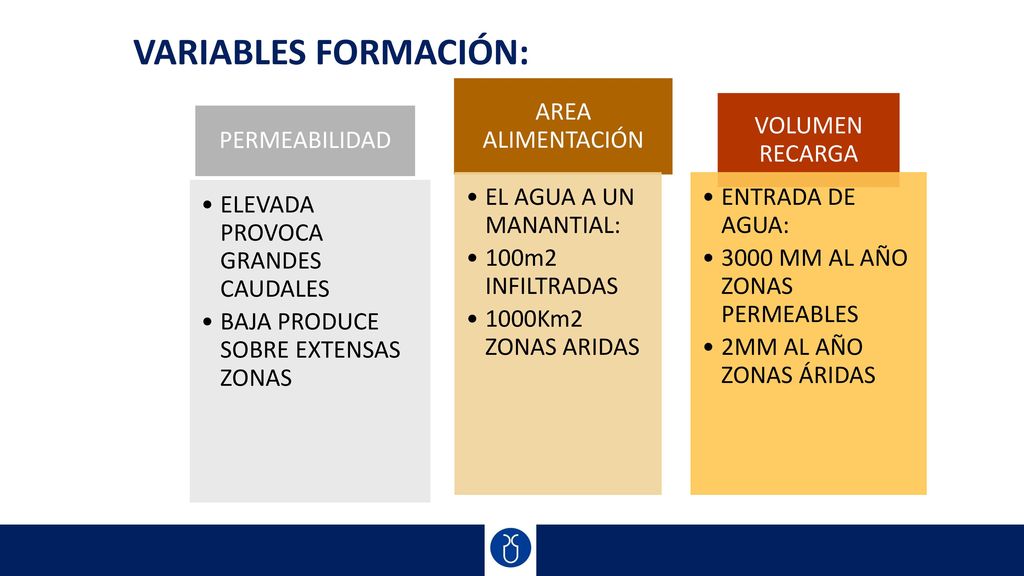

6 VARIABLES FORMACIÓN: PERMEABILIDAD ELEVADA PROVOCA GRANDES CAUDALES
BAJA PRODUCE SOBRE EXTENSAS ZONAS AREA ALIMENTACIÓN EL AGUA A UN MANANTIAL: 100m2 INFILTRADAS 1000Km2 ZONAS ARIDAS VOLUMEN RECARGA ENTRADA DE AGUA: 3000 MM AL AÑO ZONAS PERMEABLES 2MM AL AÑO ZONAS ÁRIDAS

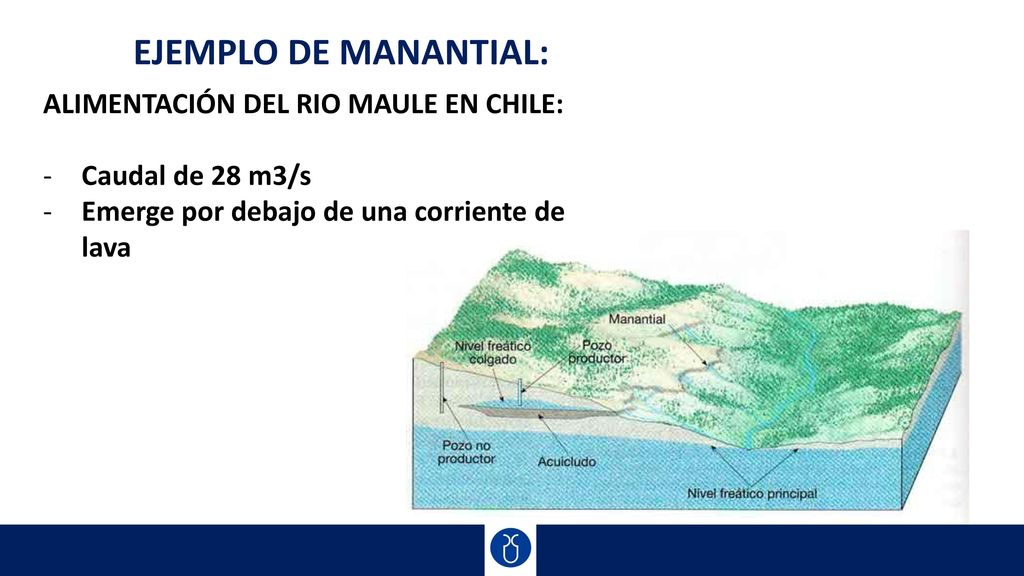

7 EJEMPLO DE MANANTIAL: ALIMENTACIÓN DEL RIO MAULE EN CHILE:
Caudal de 28 m3/s Emerge por debajo de una corriente de lava

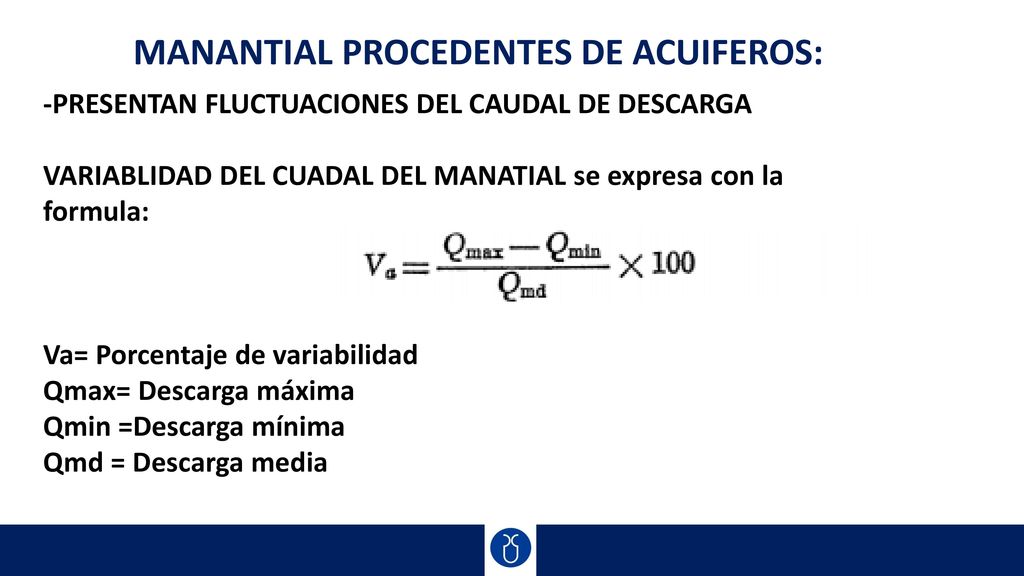

8 MANANTIAL PROCEDENTES DE ACUIFEROS:
-PRESENTAN FLUCTUACIONES DEL CAUDAL DE DESCARGA VARIABLIDAD DEL CUADAL DEL MANATIAL se expresa con la formula: Va= Porcentaje de variabilidad Qmax= Descarga máxima Qmin =Descarga mínima Qmd = Descarga media

9 MANATIAL: MANATIALES PEQUEÑOS: -Consumo de agua por parte de la vegetación -Fluyen vigorosamente en la noche y secarse en el día -Formaciones geológicas loess, dolomías, grauvacas, yesos (categoría 7 y 8) - Brotan en las fallas o diaclasas Acuíferos por corrientes de lavas, calizas cavernosas, por gravas.. Grandes aberturas (cavernas) Acuíferos por areniscas, conglomerados y arenas Carecen de permeabilidad , categoría 1 y 2

10 MANATIAL ORIGINADOS: DEPRECIÓN DE LA SUPERFICIE DEL INFILTRACIÓN DEL AGUA DE LA LLUVIA EN EL SUELO QUE CORTA EL NIVEL FREÁTICO INTERIOR DE UNOS BLOQUES DESPRENDIDOS ACUMULADOS AL PIE DE UN ESCARPE

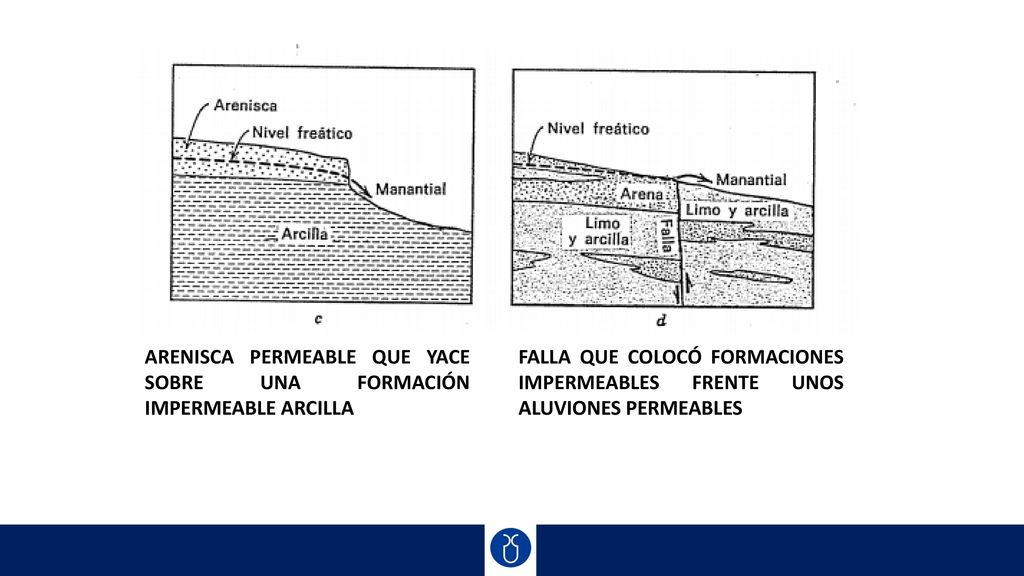

11 ARENISCA PERMEABLE QUE YACE SOBRE UNA FORMACIÓN IMPERMEABLE ARCILLA
FALLA QUE COLOCÓ FORMACIONES IMPERMEABLES FRENTE UNOS ALUVIONES PERMEABLES

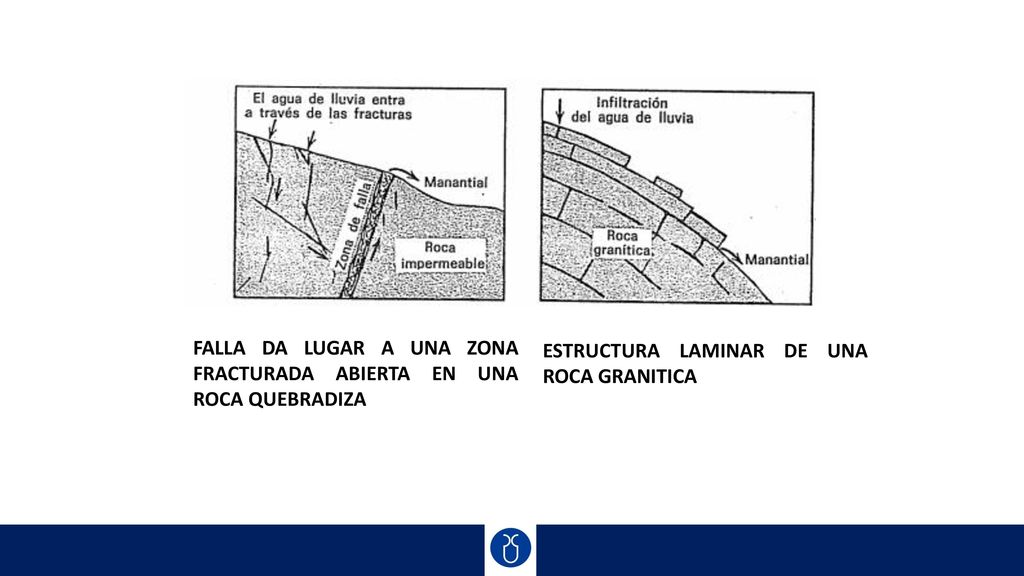

12 FALLA DA LUGAR A UNA ZONA FRACTURADA ABIERTA EN UNA ROCA QUEBRADIZA
ESTRUCTURA LAMINAR DE UNA ROCA GRANITICA

13 AFLORAMIENTO DE UNA ACUIFERO ARTESIANO
PRESENCIA DE ESQUITOSIDAD DOMINANTE EN UNA DIRECCIÓN

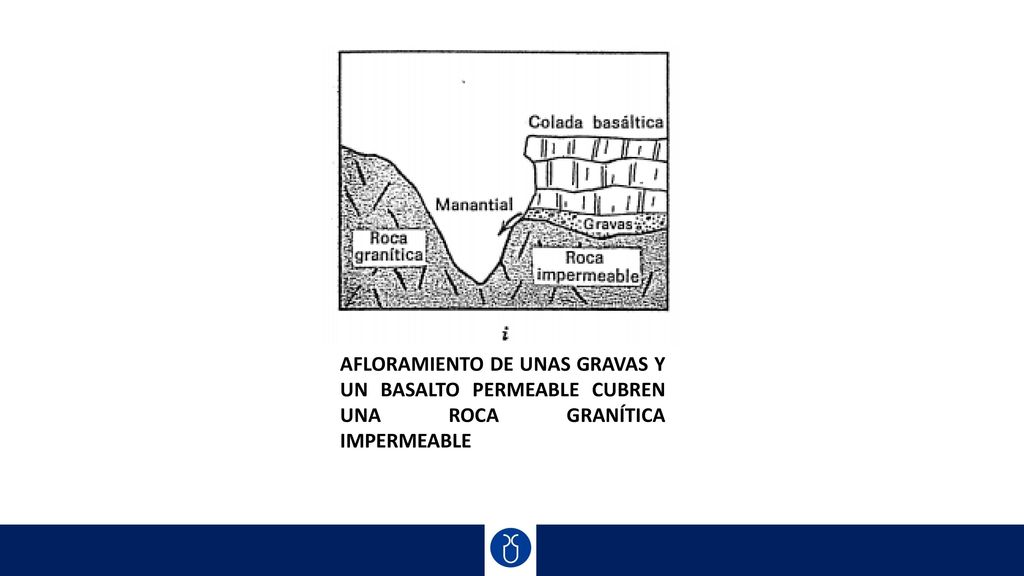

14 AFLORAMIENTO DE UNAS GRAVAS Y UN BASALTO PERMEABLE CUBREN UNA ROCA GRANÍTICA IMPERMEABLE

15 GRACIAS
