1 Problemas de tarea Un haz de luz blanca de intensidad uniforme y con longitud de onda en el rango nm, incide perpendicularmente en una lamina delgada de agua de índice de refracción 1,33 y espesor 320 nm. ¿Qué longitud de onda se observará por luz reflejada? En el experimento de Young se utiliza luz de =550 nm, la distancia entre los focos es 0,15 mm y la pantalla se encuentra a 50 cm de distancia. Determina la posición del cuarto máximo respecto al máximo central Halla qué distancia existe entre el segundo y el tercer máximo Halla qué distancia existe entre el noveno y el décimo máximo

2 Redes de difracción. Polarización de la luz.

3 Condiciones para la difracción

4 Red de difracción a: ancho de las ranuras b: distancia entre ranuras
d: Período o constante de la red (distancia entre los centros de dos ranuras consecutivas) d = a + b b L: longitud de la red N: número de ranuras

5 Difracción en un conjunto de rendijas.
(Red de difracción) Diferencia de marcha Condición de máximo

6 Características del patrón obtenido en una red de difracción
m = m = m = m = m = m = 3 m = m = m = m = m = m = 3 m = m = m = m = m = m = 3

7 Características del patrón de una red de difracción
Cada una de las franjas brillantes se denominan máximos El máximo más brillante (m = 0) se forma en el centro de la pantalla A ambos lados del máximo central, a distancias iguales se ven los máximos menos brillantes La posición de los máximos depende de la  que incide en la red La luz blanca se descomponen en una serie de espectros que se distribuyen simétricamente respecto al máximo central (que es de color blanco)

8 ¿Por qué la superficie emulsionada de los CD se observa coloreada?
Las finas ranuras de 0,5 µm de ancho de un disco compacto funcionan como redes de difracción. Cuando un pequeño surco del disco es iluminado con luz blanca, la luz difractada forma líneas coloreadas que forman el patrón de difracción.

9 Carácter transversal de las ondas electromagnéticas. Polarización
Onda natural Onda planopolarizada

10 Polarización de la luz

11 Ley de Malus Componente que atraviesa Componente absorbida
Cuando la luz atraviesa un polaroide se cumple θ ángulo que forman los ejes del polarizador y el analizador

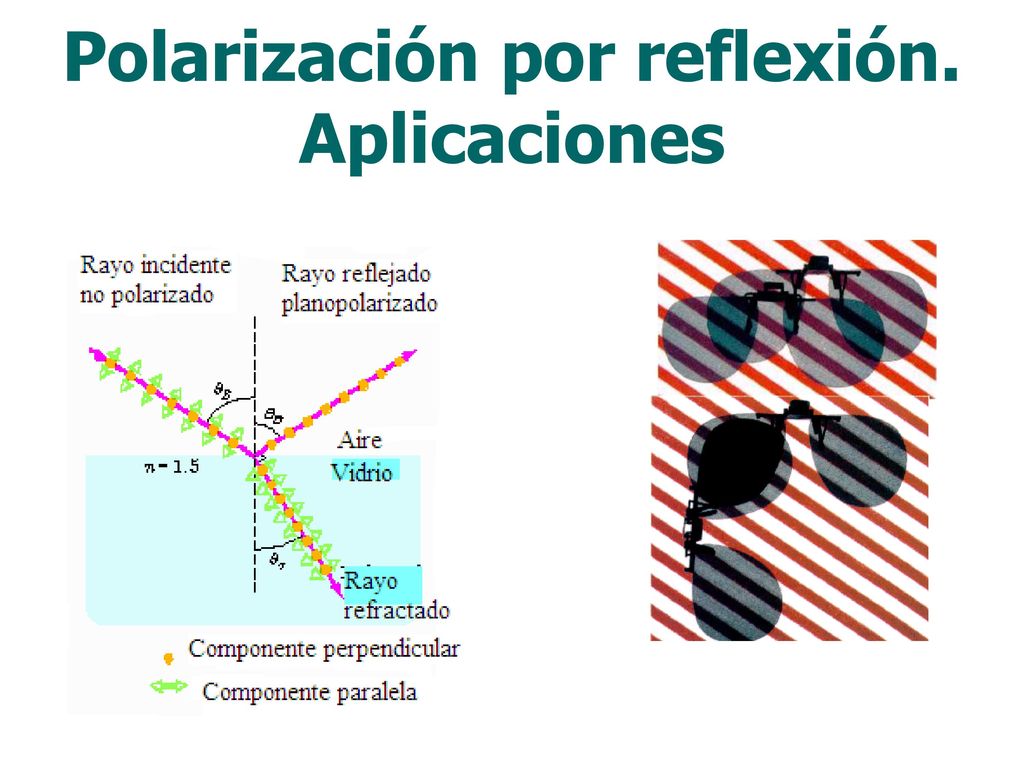

12 Polarización por reflexión. Aplicaciones

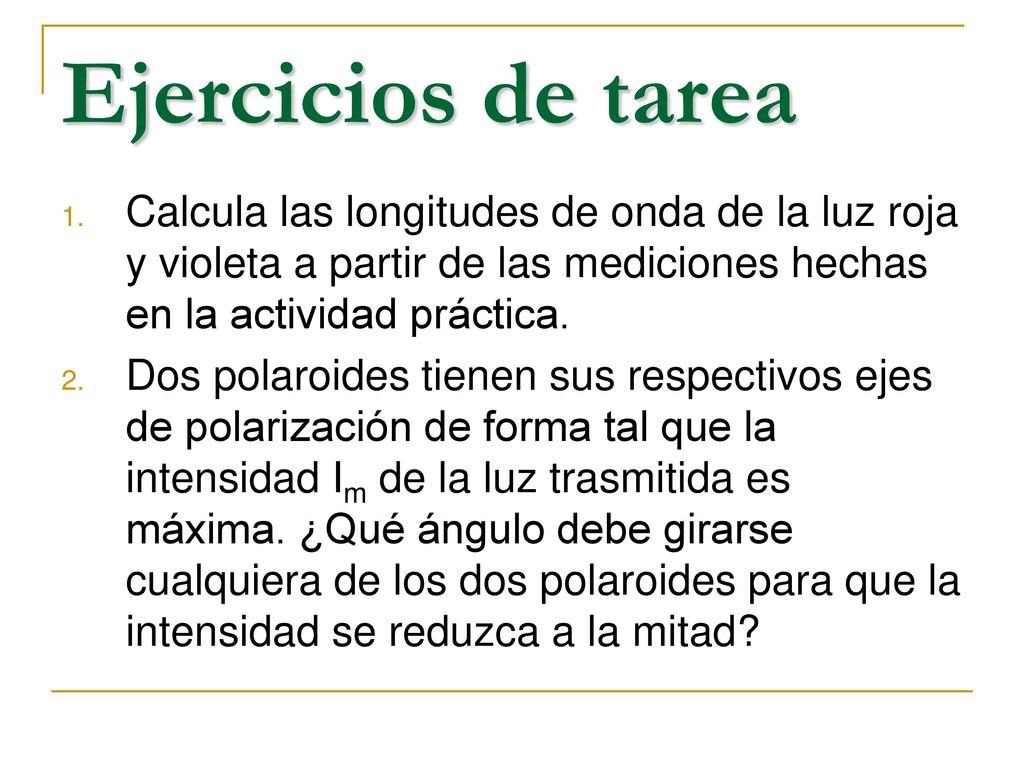

13 Ejercicios de tarea Calcula las longitudes de onda de la luz roja y violeta a partir de las mediciones hechas en la actividad práctica. Dos polaroides tienen sus respectivos ejes de polarización de forma tal que la intensidad Im de la luz trasmitida es máxima. ¿Qué ángulo debe girarse cualquiera de los dos polaroides para que la intensidad se reduzca a la mitad?
