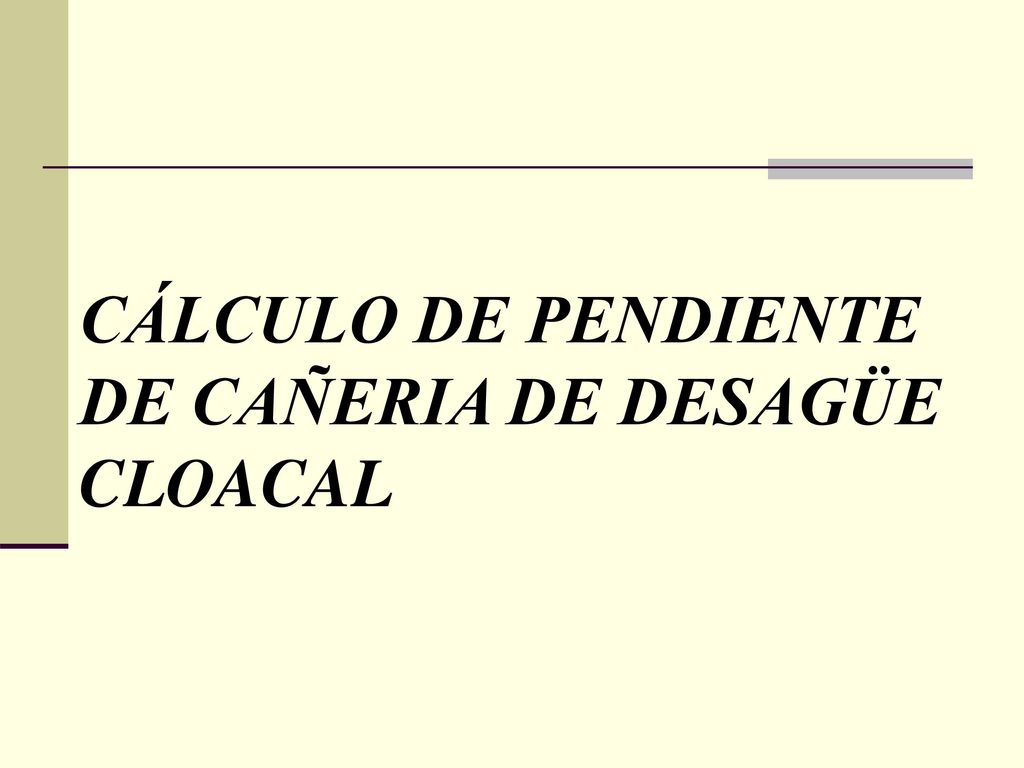

CÁLCULO DE PENDIENTE DE CAÑERIA DE DESAGÜE CLOACAL
2
Pasos a seguir para el diseño de la Instalación:
-averiguar la localización de la red, (sentido de flujo, tapada, diámetro, etc.) -para el caso de terrenos sin servicio de red, localizar la ubicación del artefacto de tratamiento, y tener presente su futura conexión a la red. -ubicar los artefactos. -vincular los artefactos a la red con una sola acometida, con el menor recorrido posible. -determinar las tapadas teniendo en cuenta la conexión, las distancias, las pendientes. -definir los materiales a emplear. -ubicar la o las Cámaras de Inspección, definiendo la profundidad de estas.
3

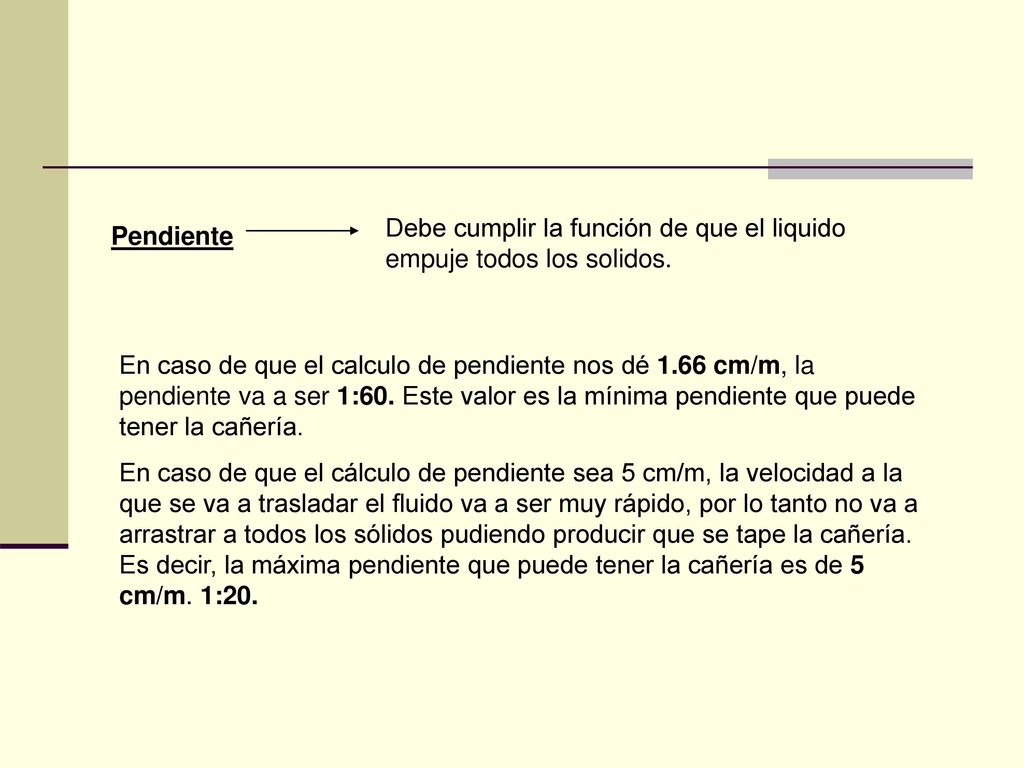

Debe cumplir la función de que el liquido empuje todos los solidos.
Pendiente En caso de que el calculo de pendiente nos dé 1.66 cm/m, la pendiente va a ser 1:60. Este valor es la mínima pendiente que puede tener la cañería. En caso de que el cálculo de pendiente sea 5 cm/m, la velocidad a la que se va a trasladar el fluido va a ser muy rápido, por lo tanto no va a arrastrar a todos los sólidos pudiendo producir que se tape la cañería. Es decir, la máxima pendiente que puede tener la cañería es de 5 cm/m. 1:20.
4
Para el cálculo de la pendiente, deberán tener en cuenta todos los elementos nombrados a continuación:
5
Tapada Definición: Es la distancia que hay entre el nivel de piso terminado hasta el intrados de la cañería. N.P TAPADA Extrados Intrados Invertido Base
6

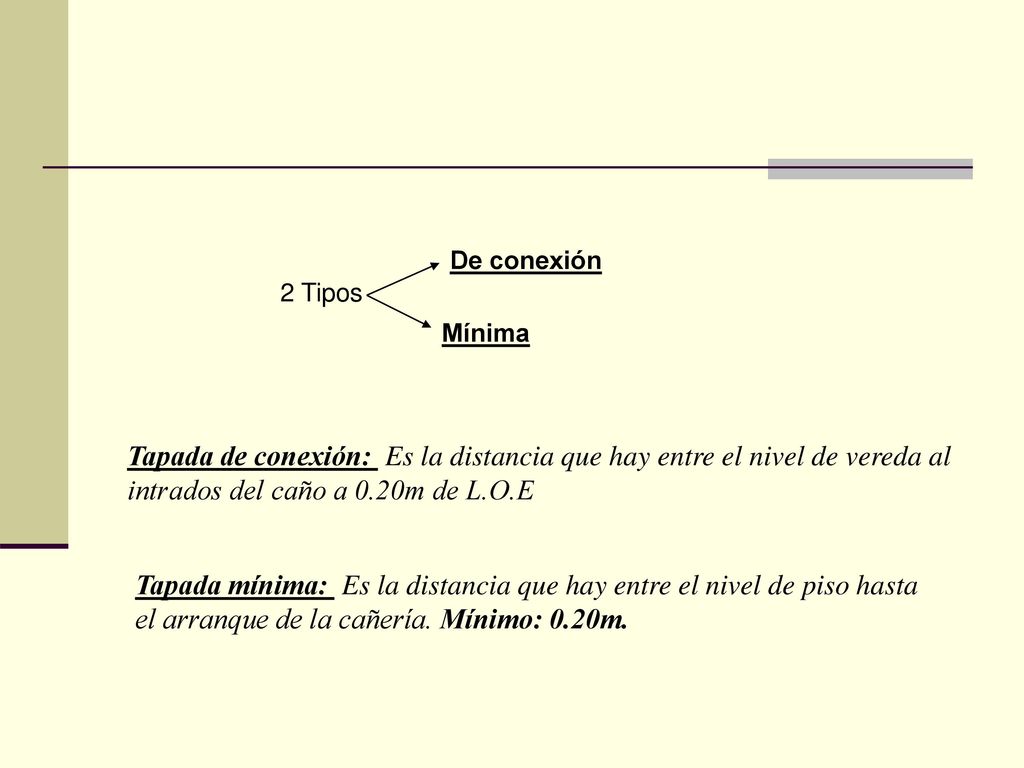

De conexión 2 Tipos Mínima Tapada de conexión: Es la distancia que hay entre el nivel de vereda al intrados del caño a 0.20m de L.O.E Tapada mínima: Es la distancia que hay entre el nivel de piso hasta el arranque de la cañería. Mínimo: 0.20m.
7

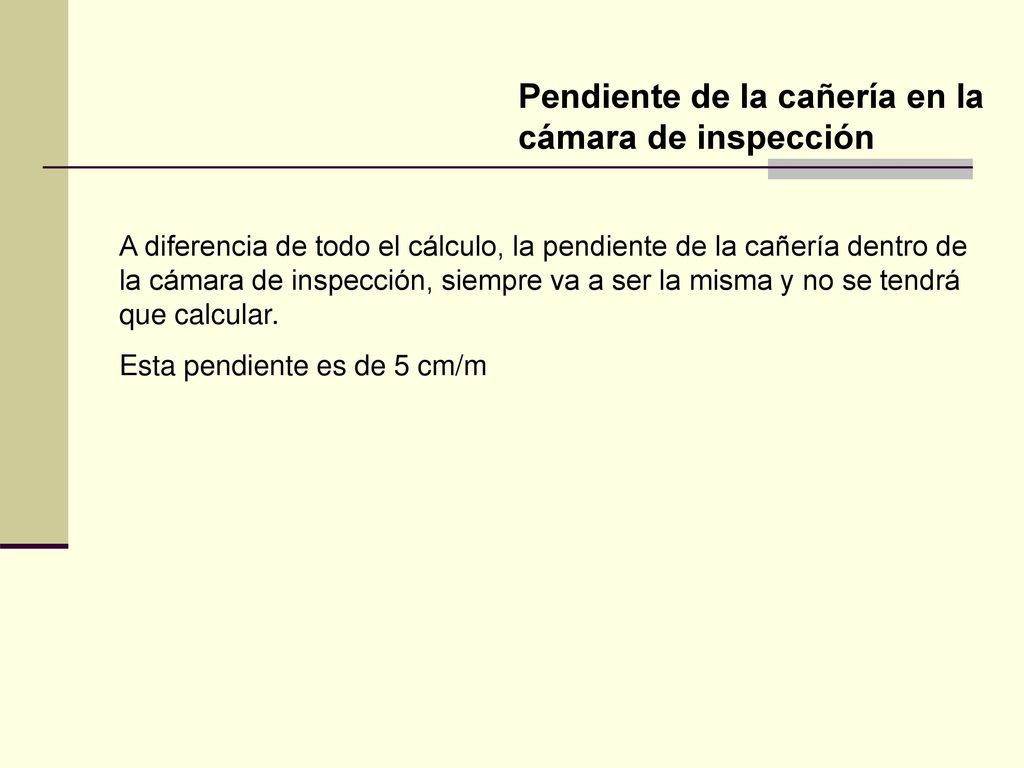

Pendiente de la cañería en la cámara de inspección
A diferencia de todo el cálculo, la pendiente de la cañería dentro de la cámara de inspección, siempre va a ser la misma y no se tendrá que calcular. Esta pendiente es de 5 cm/m
8

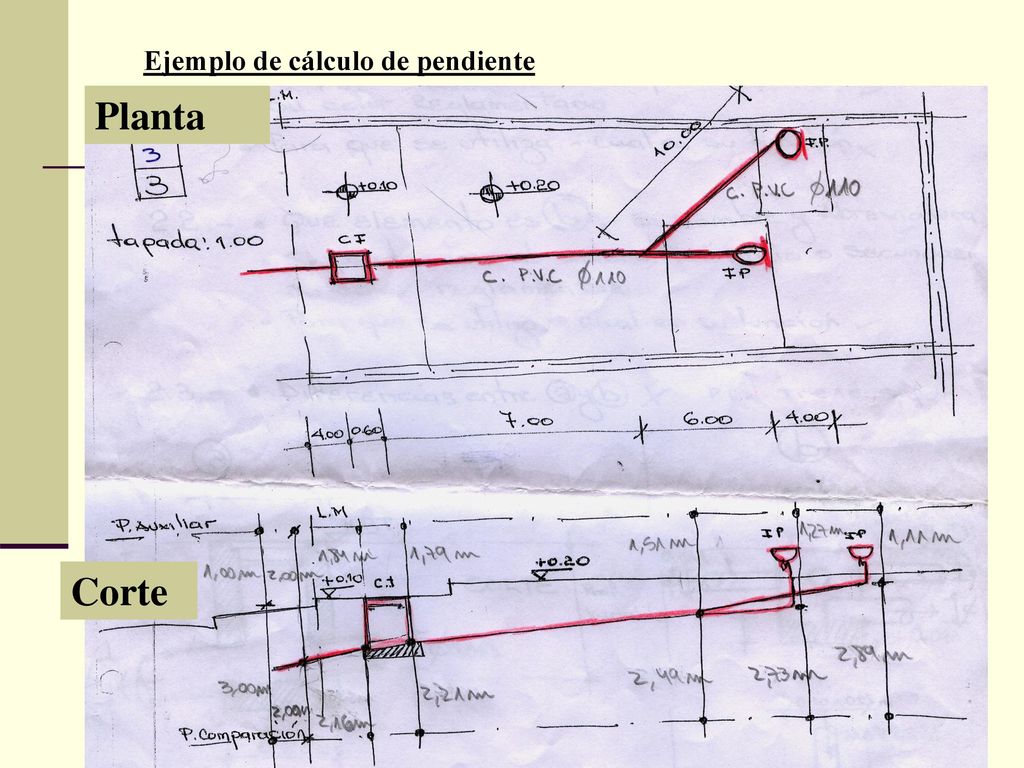

Ejemplo de cálculo de pendiente
Planta Corte
9

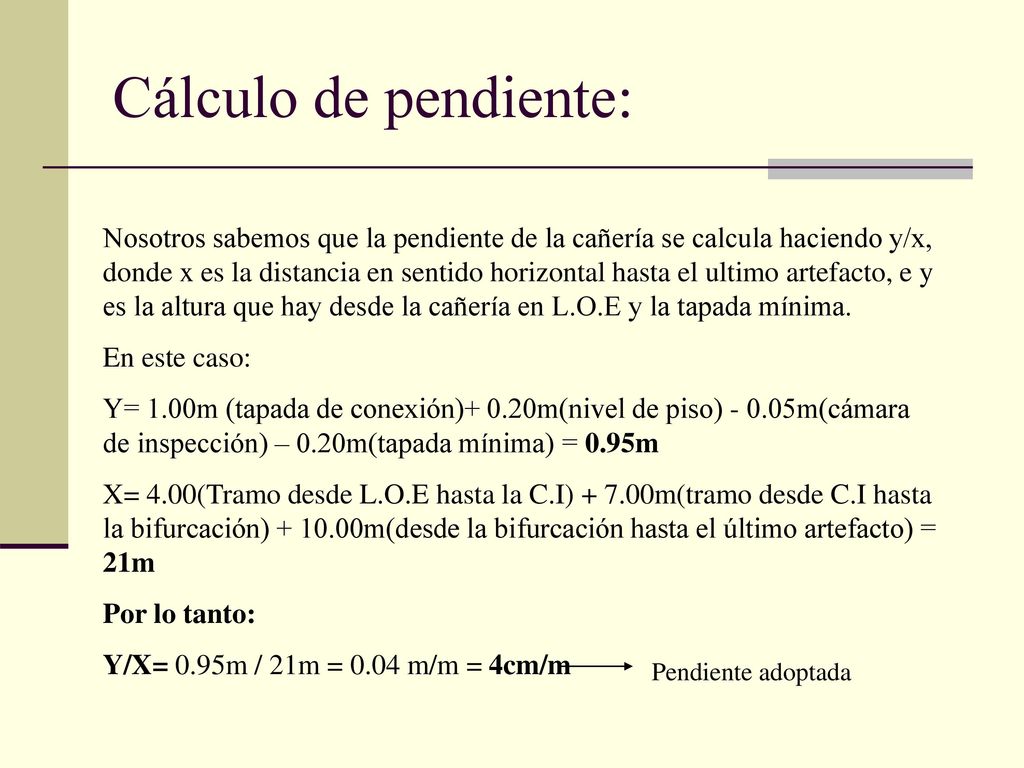

Cálculo de pendiente: Nosotros sabemos que la pendiente de la cañería se calcula haciendo y/x, donde x es la distancia en sentido horizontal hasta el ultimo artefacto, e y es la altura que hay desde la cañería en L.O.E y la tapada mínima. En este caso: Y= 1.00m (tapada de conexión)+ 0.20m(nivel de piso) m(cámara de inspección) – 0.20m(tapada mínima) = 0.95m X= 4.00(Tramo desde L.O.E hasta la C.I) m(tramo desde C.I hasta la bifurcación) m(desde la bifurcación hasta el último artefacto) = 21m Por lo tanto: Y/X= 0.95m / 21m = 0.04 m/m = 4cm/m Pendiente adoptada
