Proceso, Ajuste, Exportacion de Datos y Reportes.
Ashtech Solutions Proceso, Ajuste, Exportacion de Datos y Reportes.
2

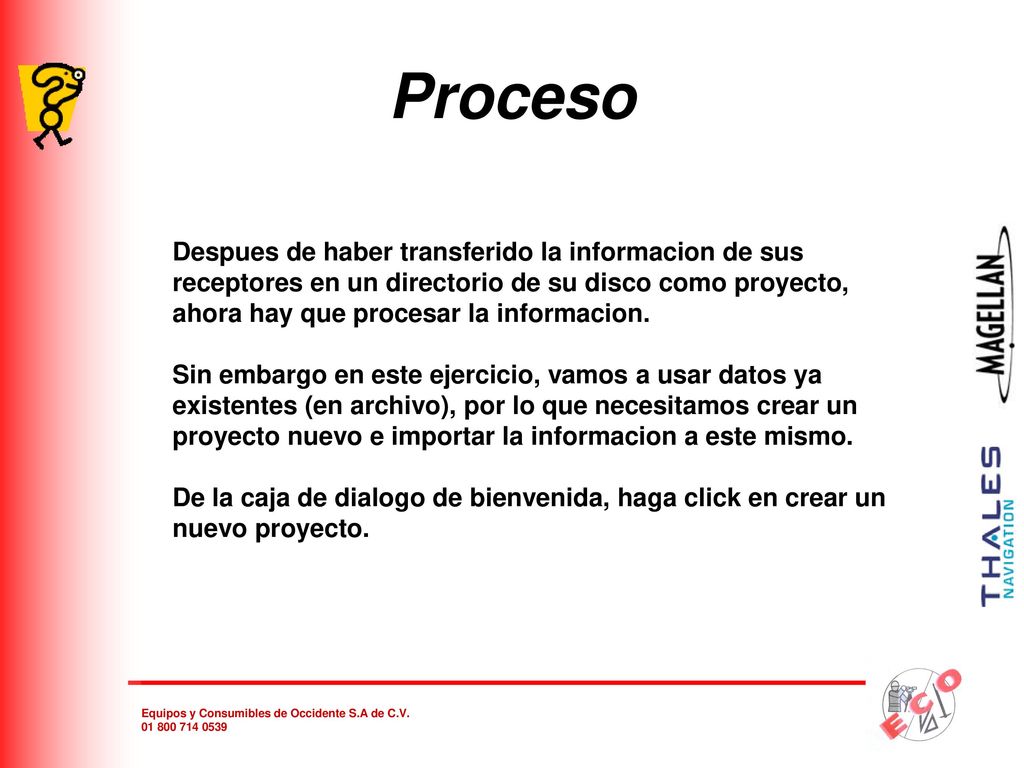

Proceso Despues de haber transferido la informacion de sus receptores en un directorio de su disco como proyecto, ahora hay que procesar la informacion. Sin embargo en este ejercicio, vamos a usar datos ya existentes (en archivo), por lo que necesitamos crear un proyecto nuevo e importar la informacion a este mismo. De la caja de dialogo de bienvenida, haga click en crear un nuevo proyecto.
3
Proceso Escriba Tutorial Estatico como nombre de proyecto
Comentarios, Compañia y Cliente, no son necesarios ademas que se pueden introducir en cualquier momento Haga Click en Sistema de Coordenadas
4

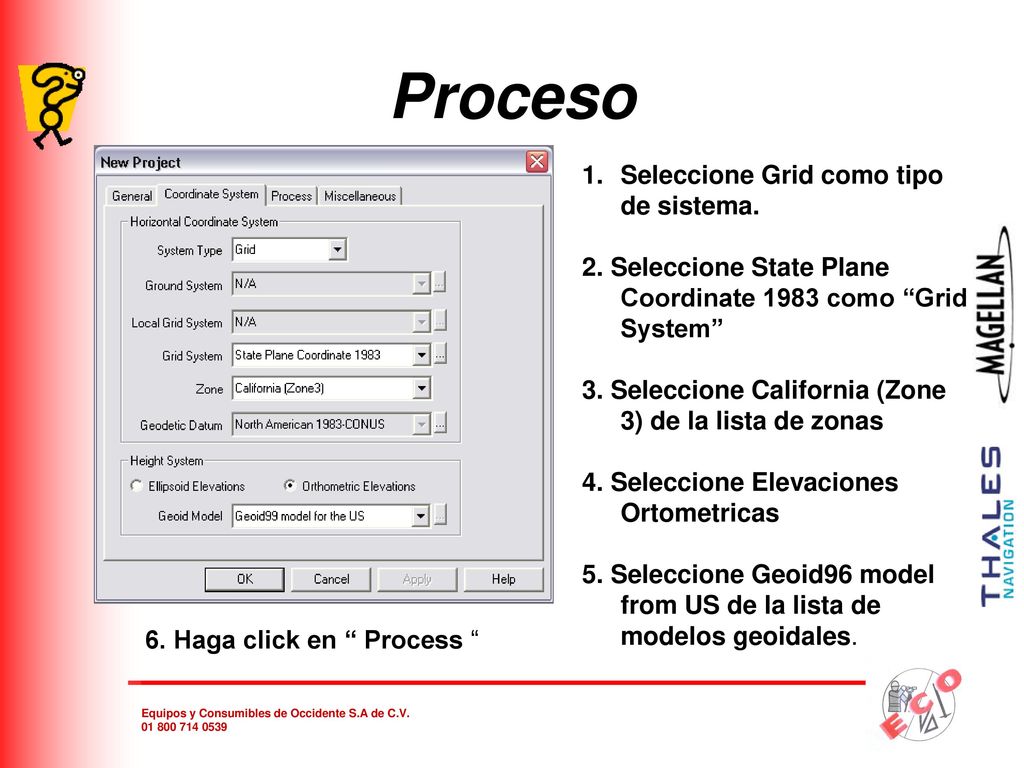

Proceso Seleccione Grid como tipo de sistema.
2. Seleccione State Plane Coordinate 1983 como “Grid System” 3. Seleccione California (Zone 3) de la lista de zonas 4. Seleccione Elevaciones Ortometricas 5. Seleccione Geoid96 model from US de la lista de modelos geoidales. 6. Haga click en “ Process “
5

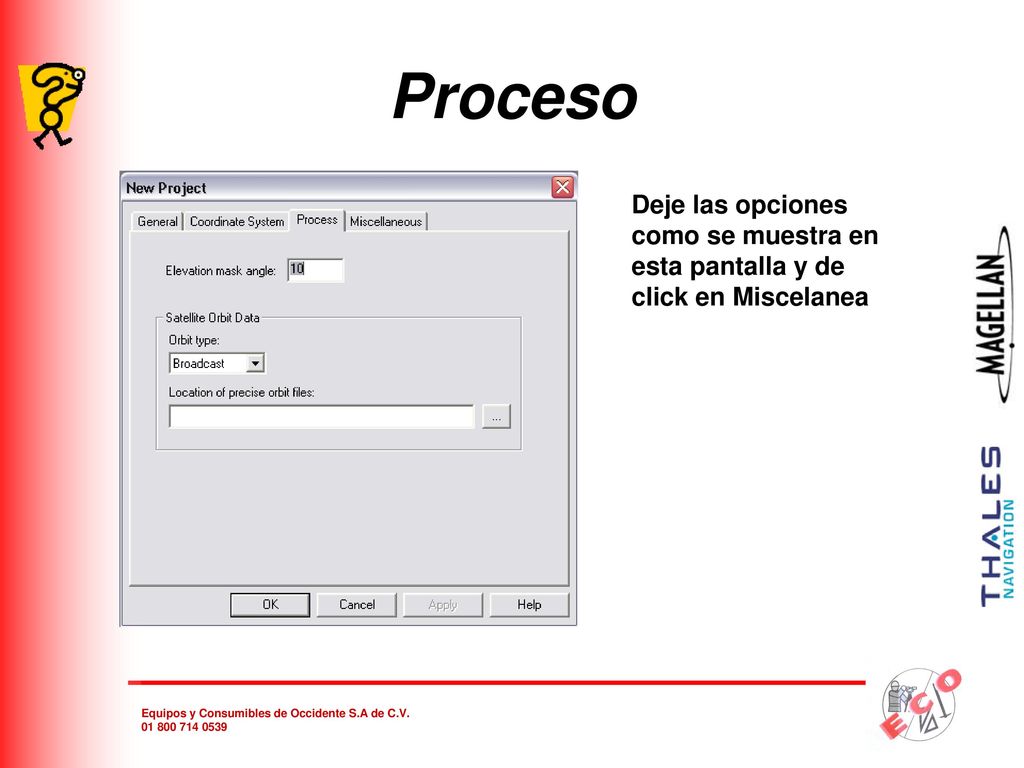

Proceso Deje las opciones como se muestra en esta pantalla y de click en Miscelanea
6

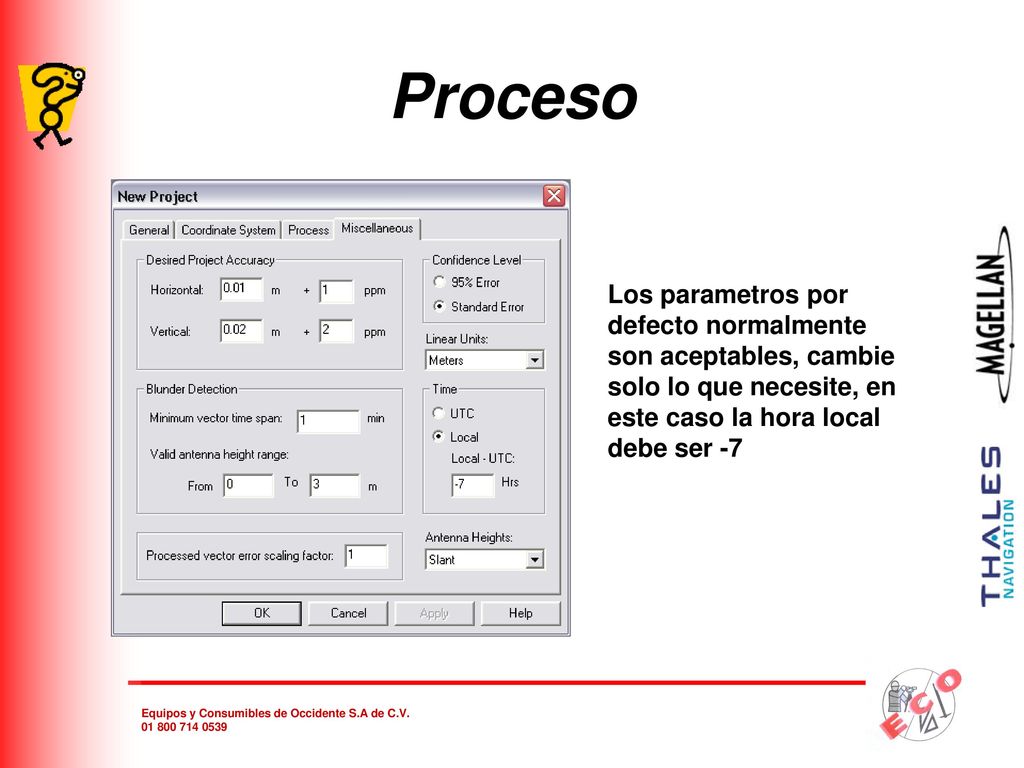

Proceso Los parametros por defecto normalmente son aceptables, cambie solo lo que necesite, en este caso la hora local debe ser -7
7

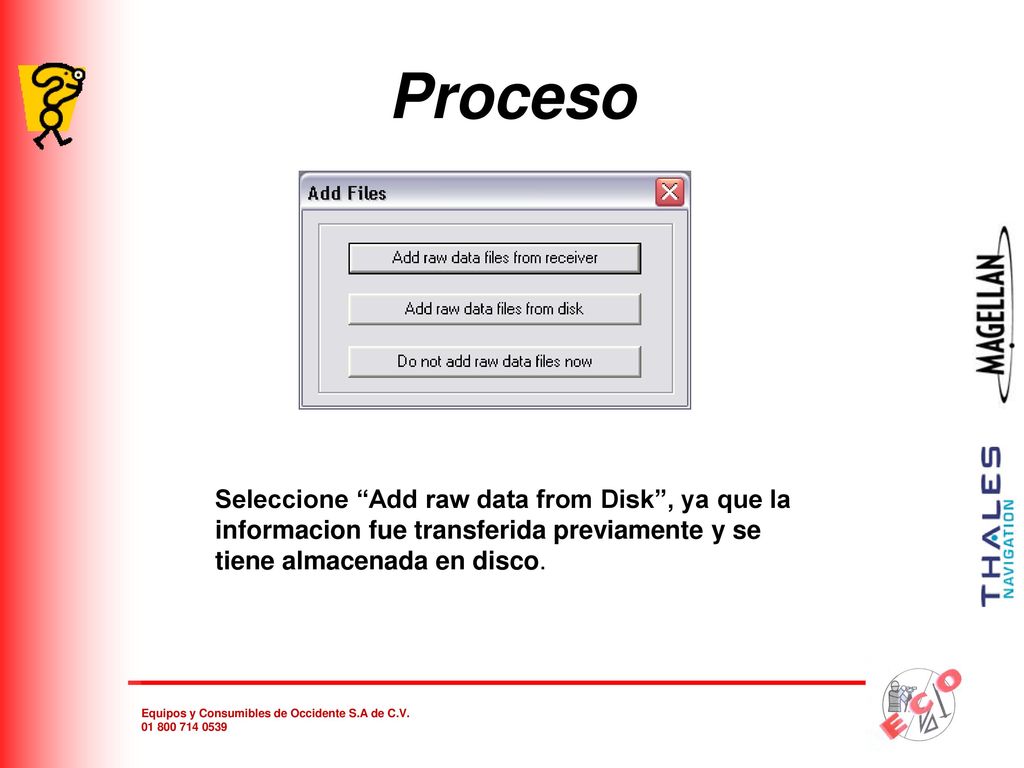

Proceso Seleccione “Add raw data from Disk”, ya que la informacion fue transferida previamente y se tiene almacenada en disco.
8

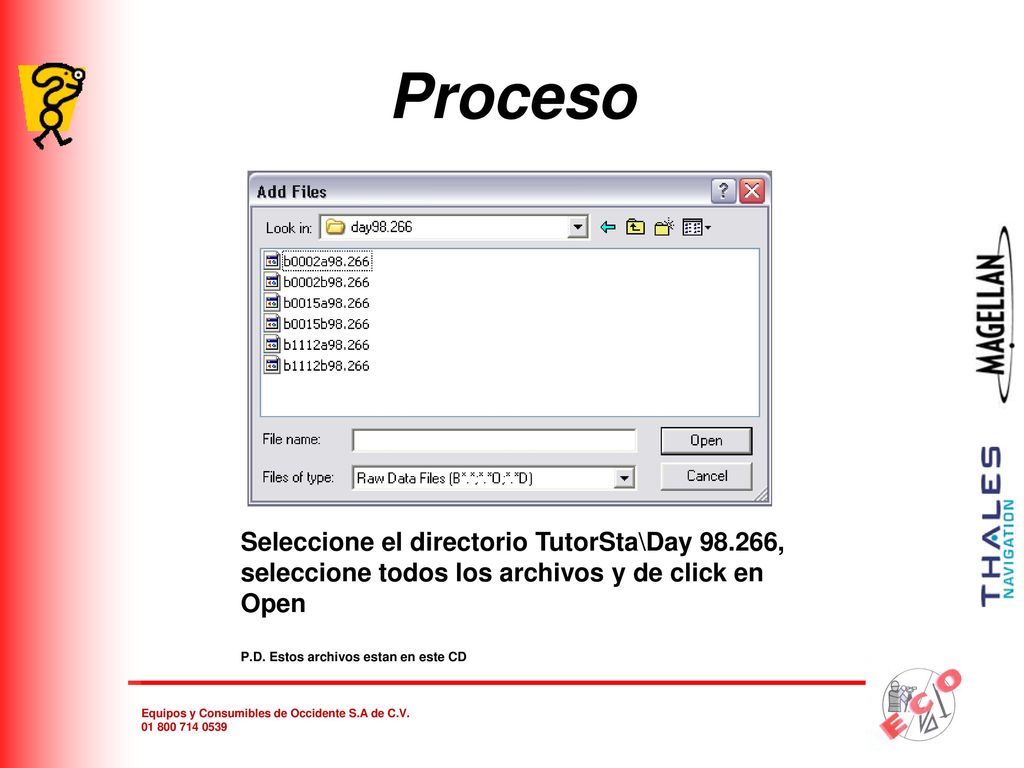

Proceso Seleccione el directorio TutorSta\Day , seleccione todos los archivos y de click en Open P.D. Estos archivos estan en este CD
9

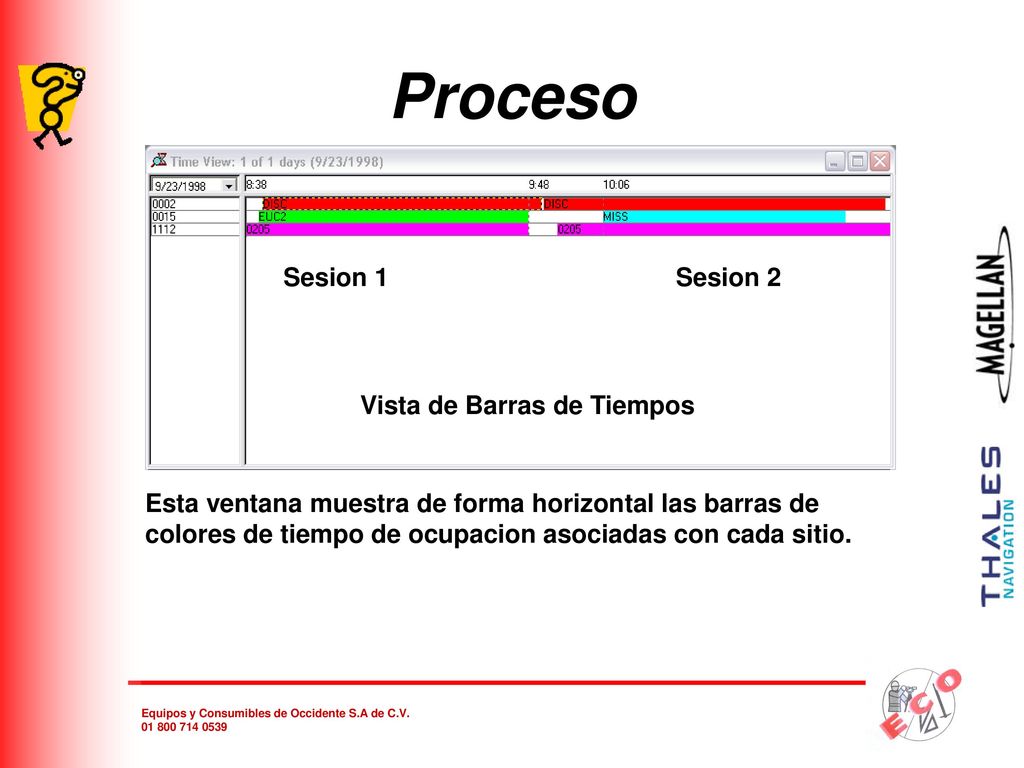

Proceso Sesion 1 Sesion 2 Vista de Barras de Tiempos
Esta ventana muestra de forma horizontal las barras de colores de tiempo de ocupacion asociadas con cada sitio.
10
Proceso La pestaña de observaciones del cuaderno de trabajo, muestra informacion acerca de la altura de la antena, tiempos de inicio y paro de lecturas y los nombres de los archivos para cada sitio
11

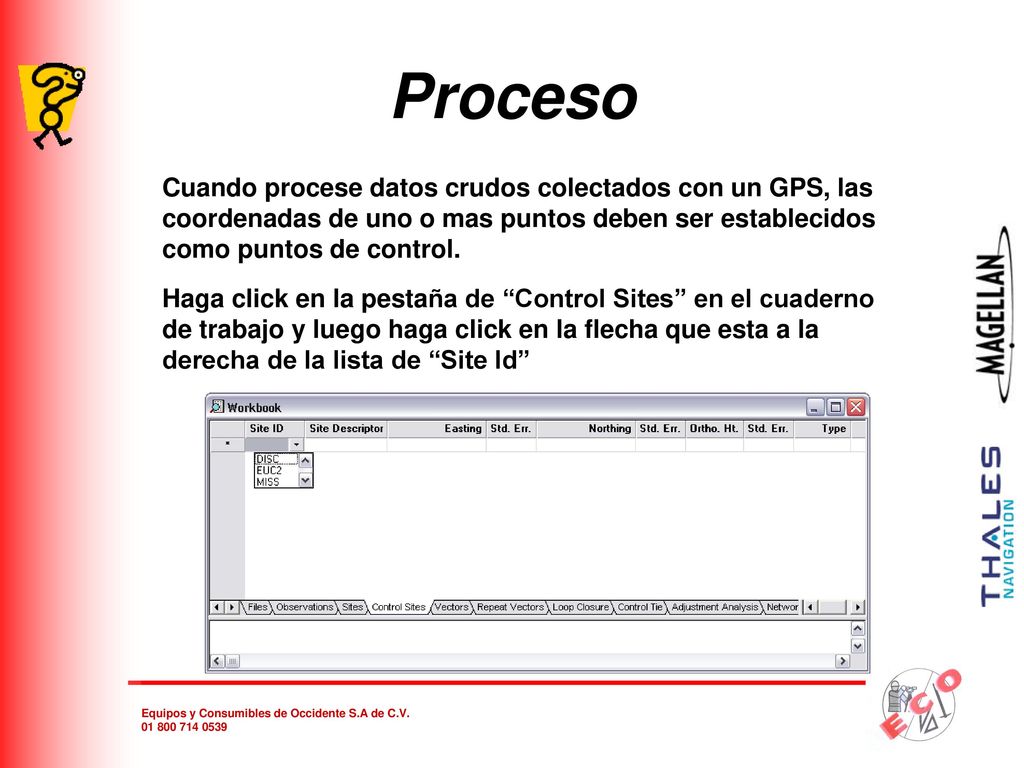

Proceso Cuando procese datos crudos colectados con un GPS, las coordenadas de uno o mas puntos deben ser establecidos como puntos de control. Haga click en la pestaña de “Control Sites” en el cuaderno de trabajo y luego haga click en la flecha que esta a la derecha de la lista de “Site Id”
12

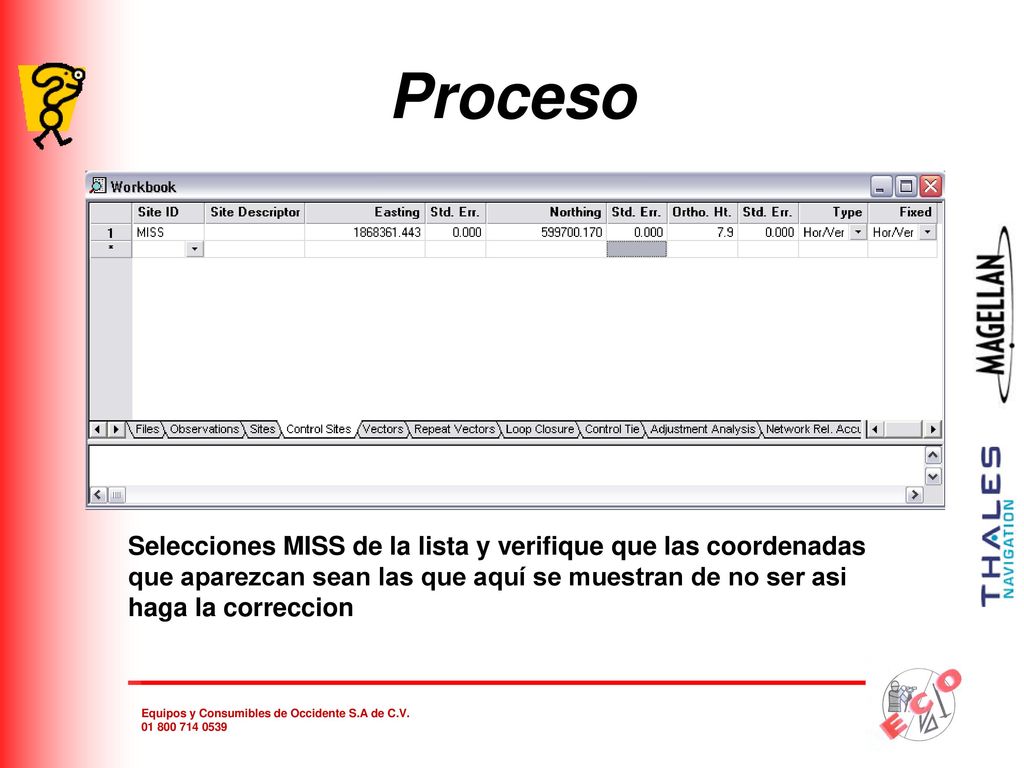

Proceso Selecciones MISS de la lista y verifique que las coordenadas que aparezcan sean las que aquí se muestran de no ser asi haga la correccion
13

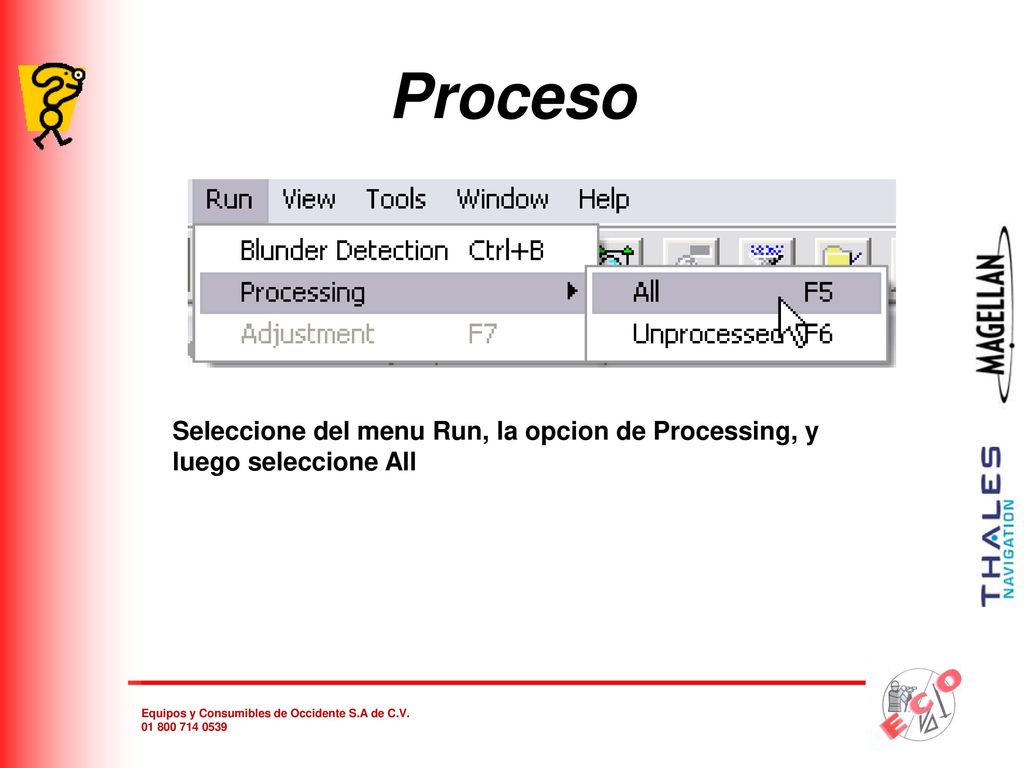

Proceso Seleccione del menu Run, la opcion de Processing, y luego seleccione All
14

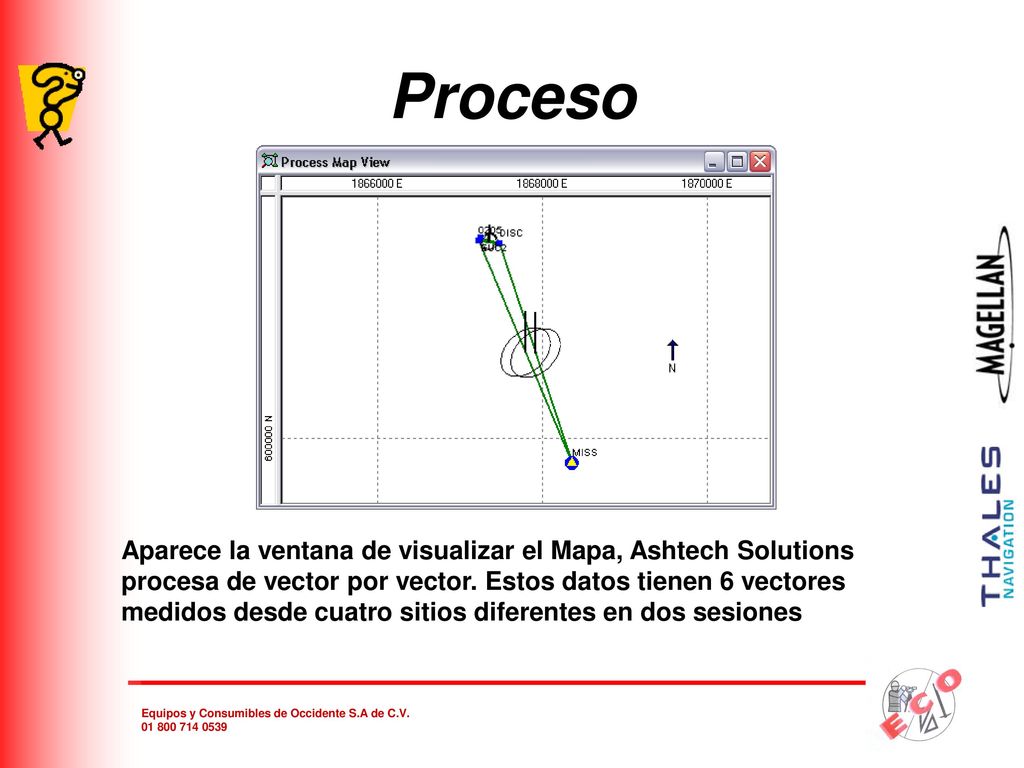

Proceso Aparece la ventana de visualizar el Mapa, Ashtech Solutions procesa de vector por vector. Estos datos tienen 6 vectores medidos desde cuatro sitios diferentes en dos sesiones
15

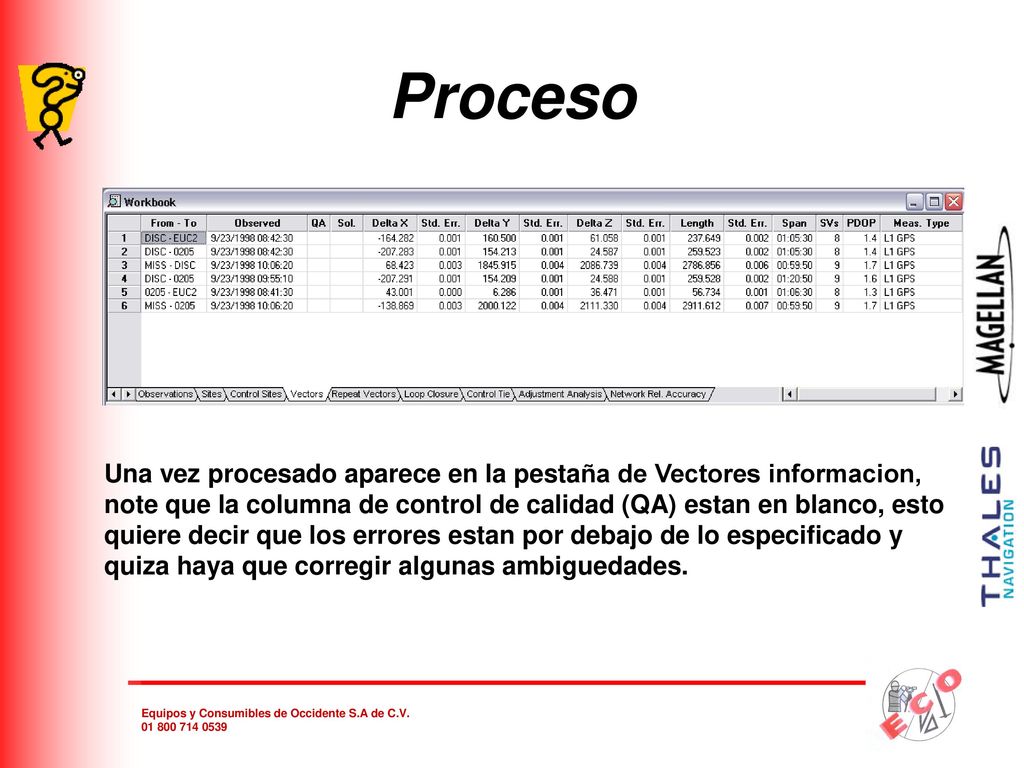

Proceso Una vez procesado aparece en la pestaña de Vectores informacion, note que la columna de control de calidad (QA) estan en blanco, esto quiere decir que los errores estan por debajo de lo especificado y quiza haya que corregir algunas ambiguedades.
16

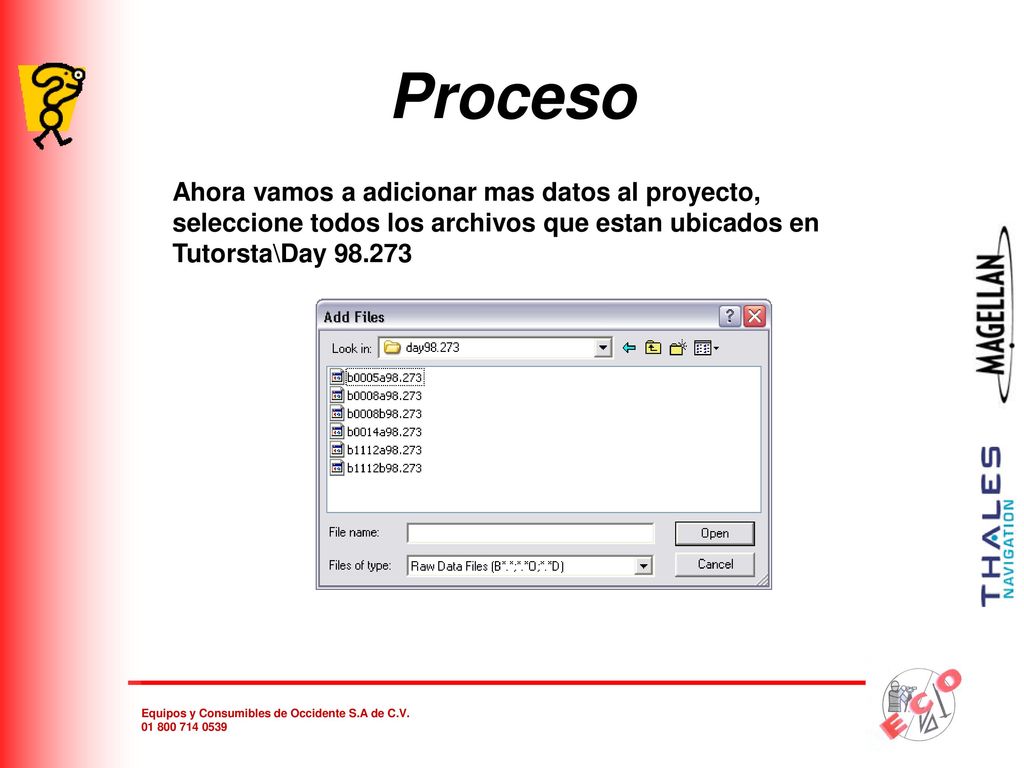

Proceso Ahora vamos a adicionar mas datos al proyecto, seleccione todos los archivos que estan ubicados en Tutorsta\Day
17

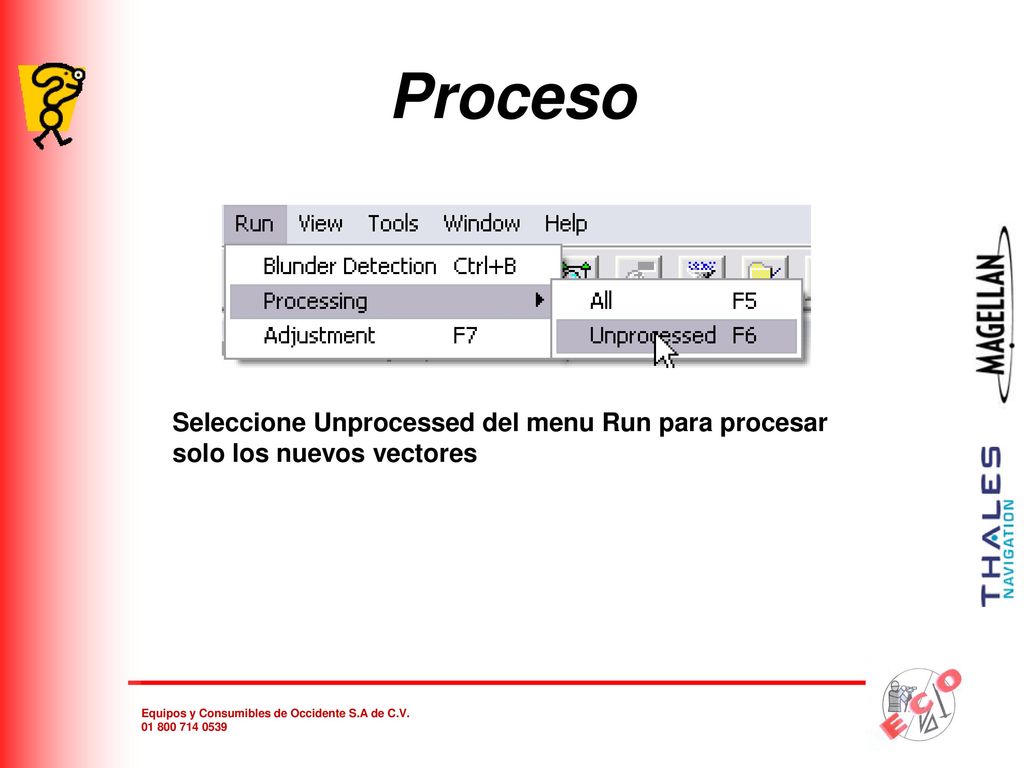

Proceso Seleccione Unprocessed del menu Run para procesar solo los nuevos vectores
18

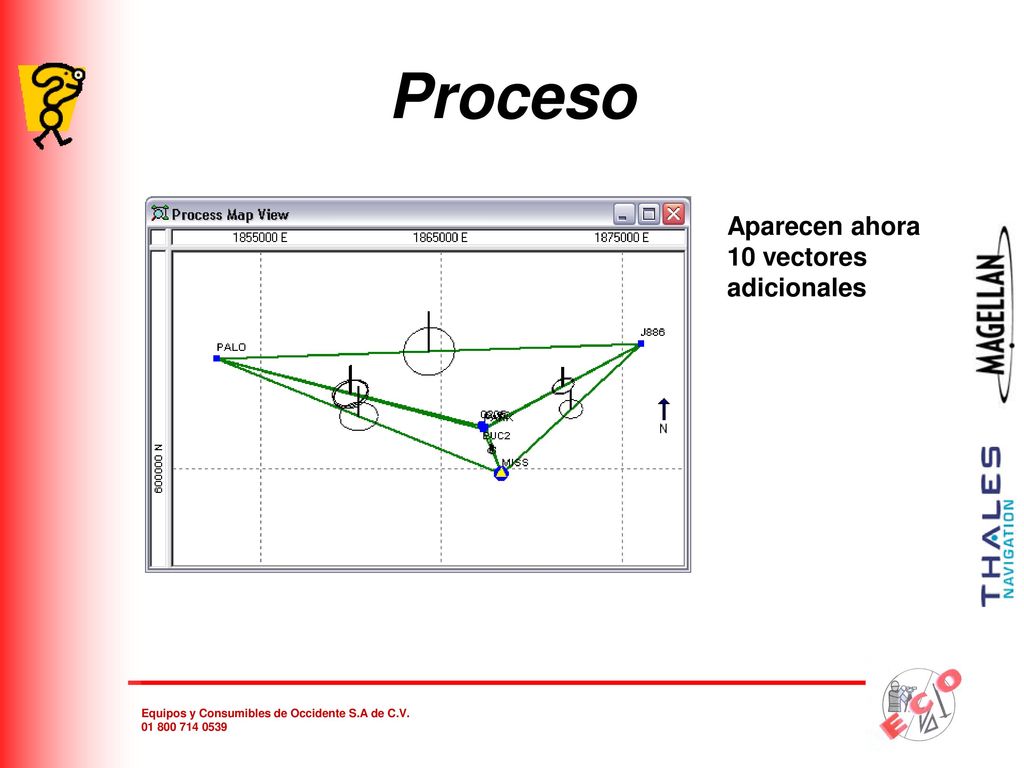

Proceso Aparecen ahora 10 vectores adicionales
19

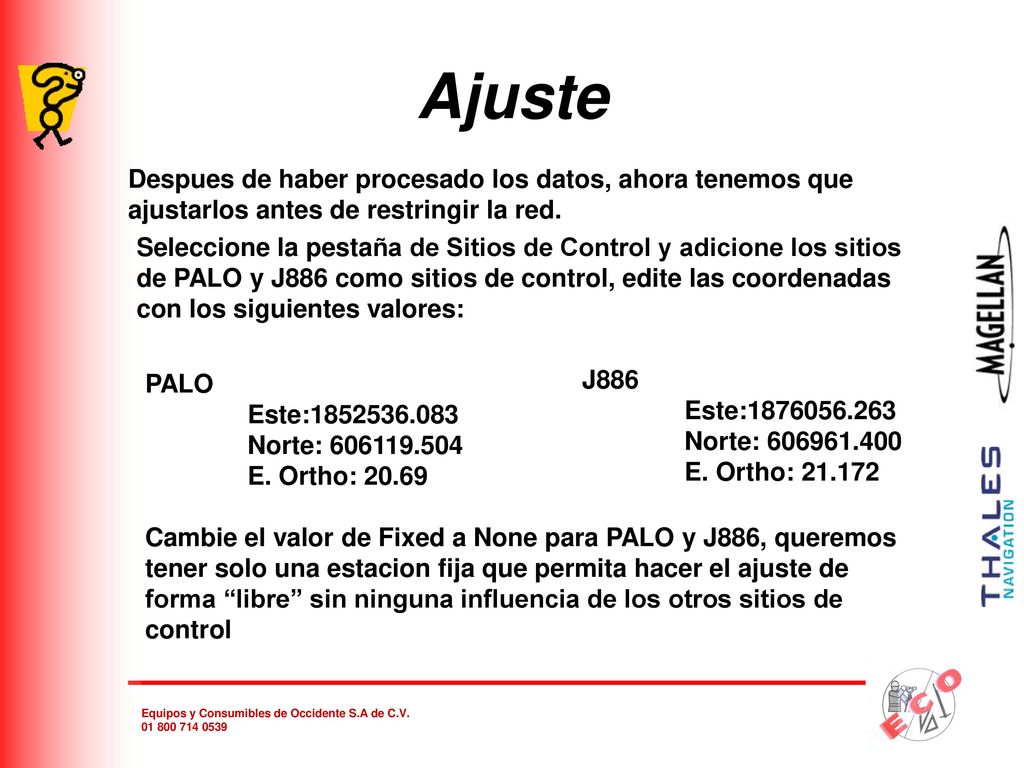

Ajuste Despues de haber procesado los datos, ahora tenemos que ajustarlos antes de restringir la red. Seleccione la pestaña de Sitios de Control y adicione los sitios de PALO y J886 como sitios de control, edite las coordenadas con los siguientes valores: PALO Este: Norte: E. Ortho: 20.69 J886 Este: Norte: E. Ortho: Cambie el valor de Fixed a None para PALO y J886, queremos tener solo una estacion fija que permita hacer el ajuste de forma “libre” sin ninguna influencia de los otros sitios de control
20

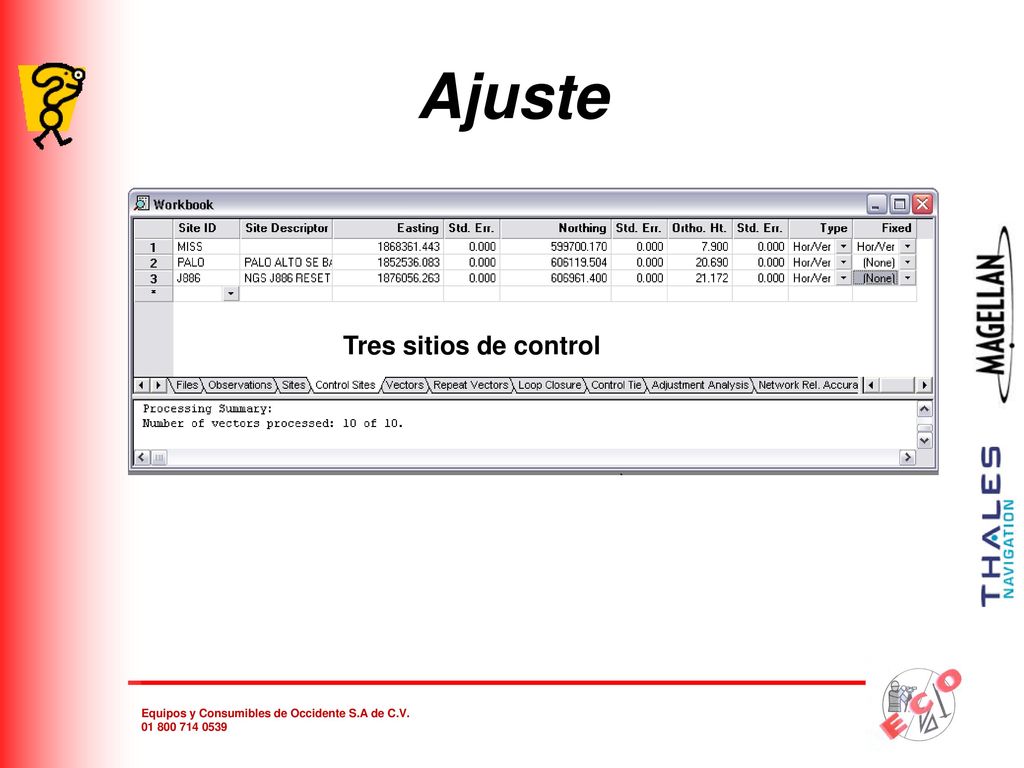

Ajuste Tres sitios de control
21

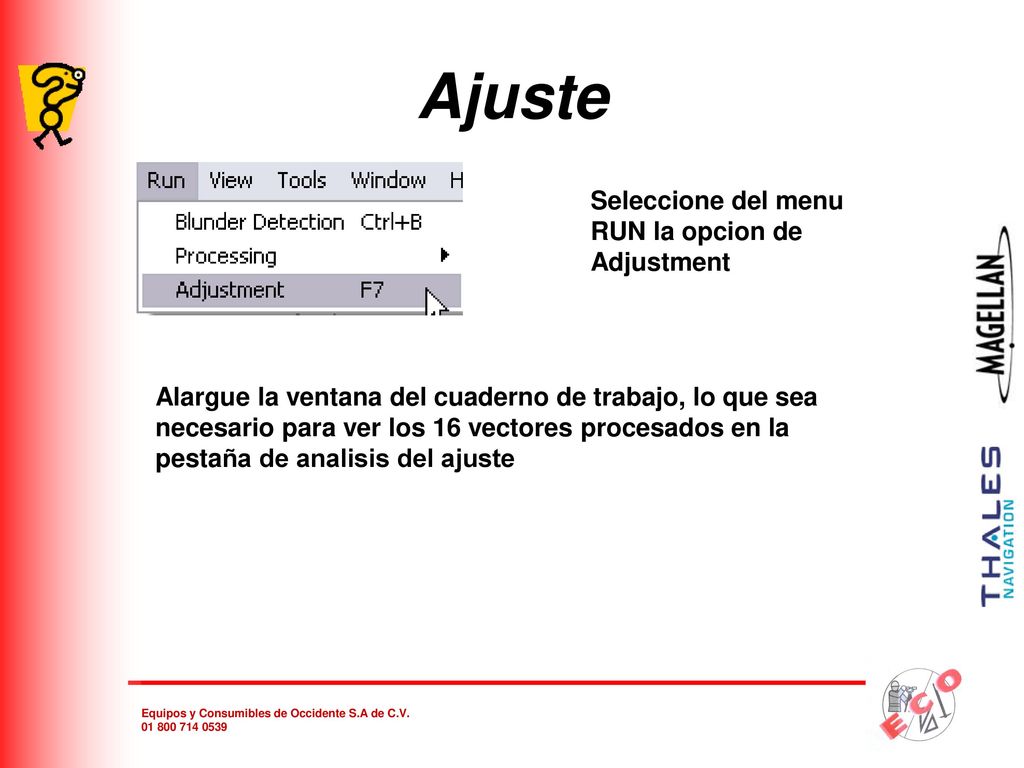

Ajuste Seleccione del menu RUN la opcion de Adjustment
Alargue la ventana del cuaderno de trabajo, lo que sea necesario para ver los 16 vectores procesados en la pestaña de analisis del ajuste
22

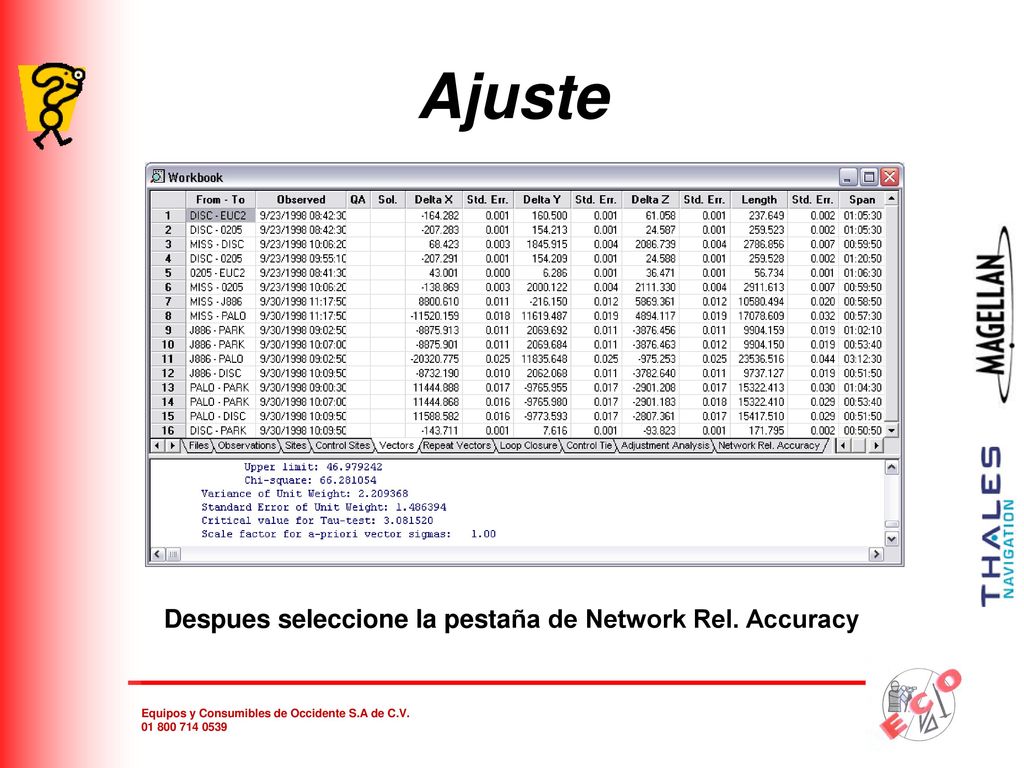

Ajuste Despues seleccione la pestaña de Network Rel. Accuracy
23
Ajuste Como se puede ver no hay ningun vector que no haya pasado el control de calidad QA, por lo que se puede considerar el ajuste como adecuado
24

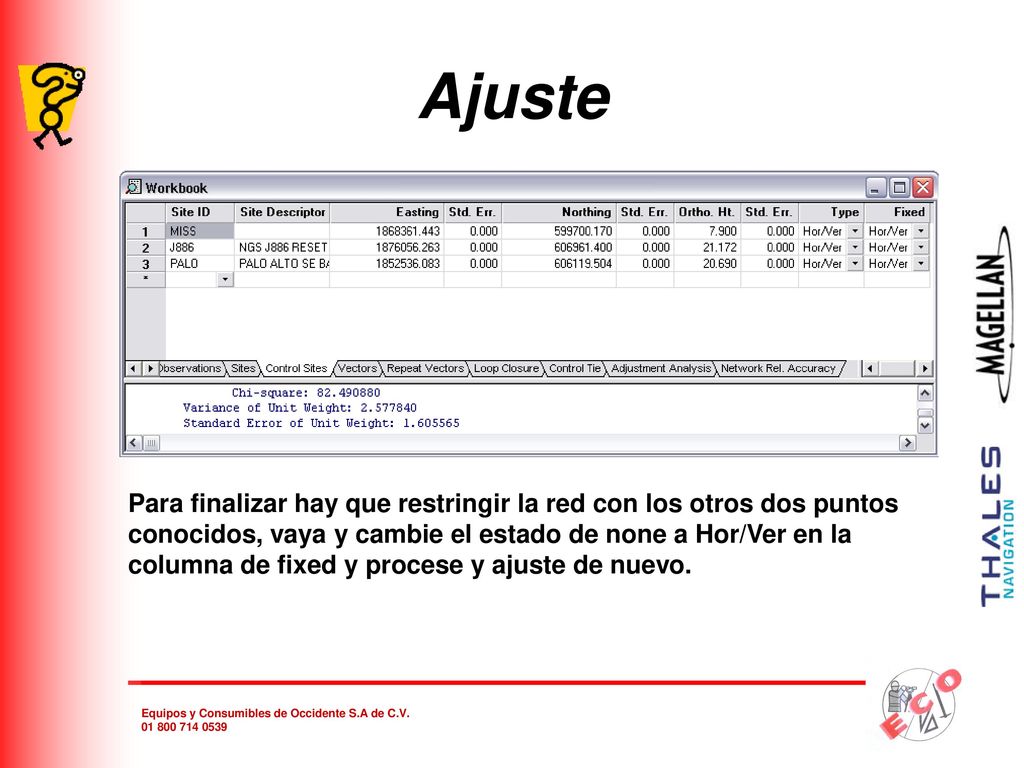

Ajuste Para finalizar hay que restringir la red con los otros dos puntos conocidos, vaya y cambie el estado de none a Hor/Ver en la columna de fixed y procese y ajuste de nuevo.
25

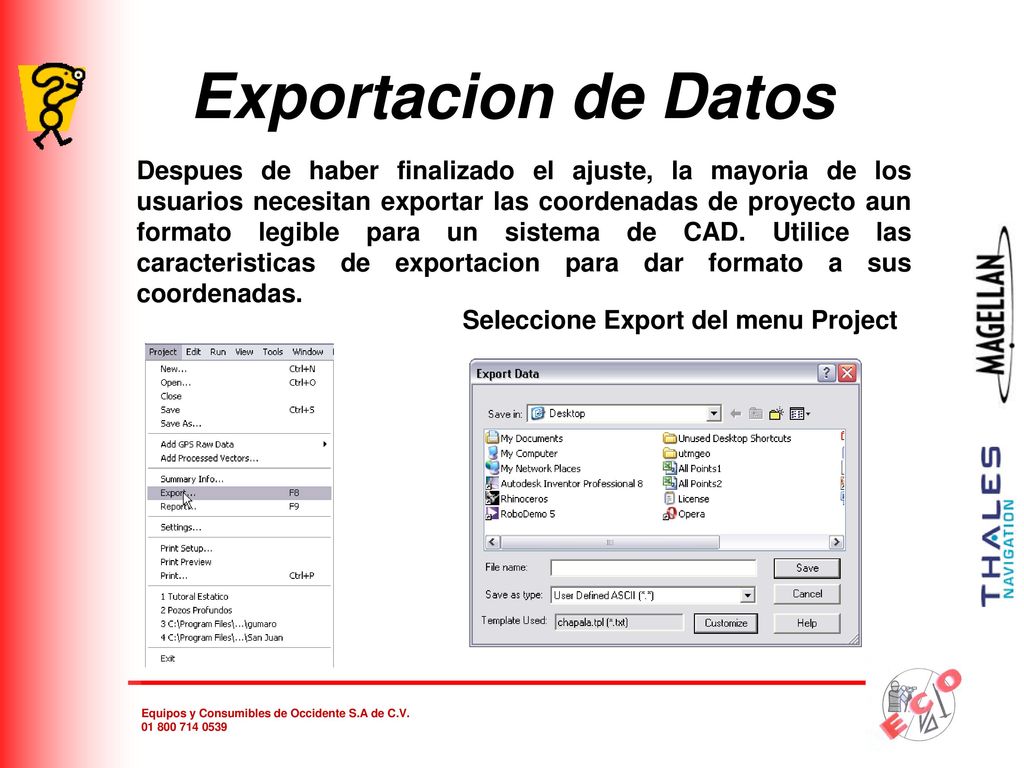

Exportacion de Datos Despues de haber finalizado el ajuste, la mayoria de los usuarios necesitan exportar las coordenadas de proyecto aun formato legible para un sistema de CAD. Utilice las caracteristicas de exportacion para dar formato a sus coordenadas. Seleccione Export del menu Project
26

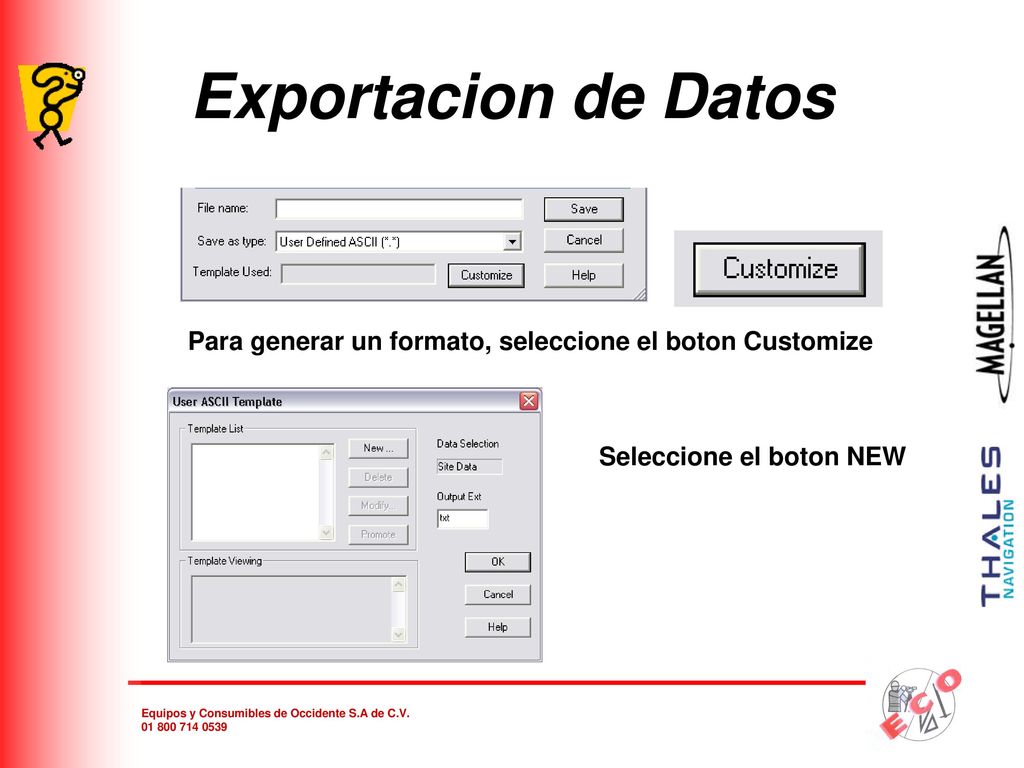

Exportacion de Datos Para generar un formato, seleccione el boton Customize Seleccione el boton NEW
27

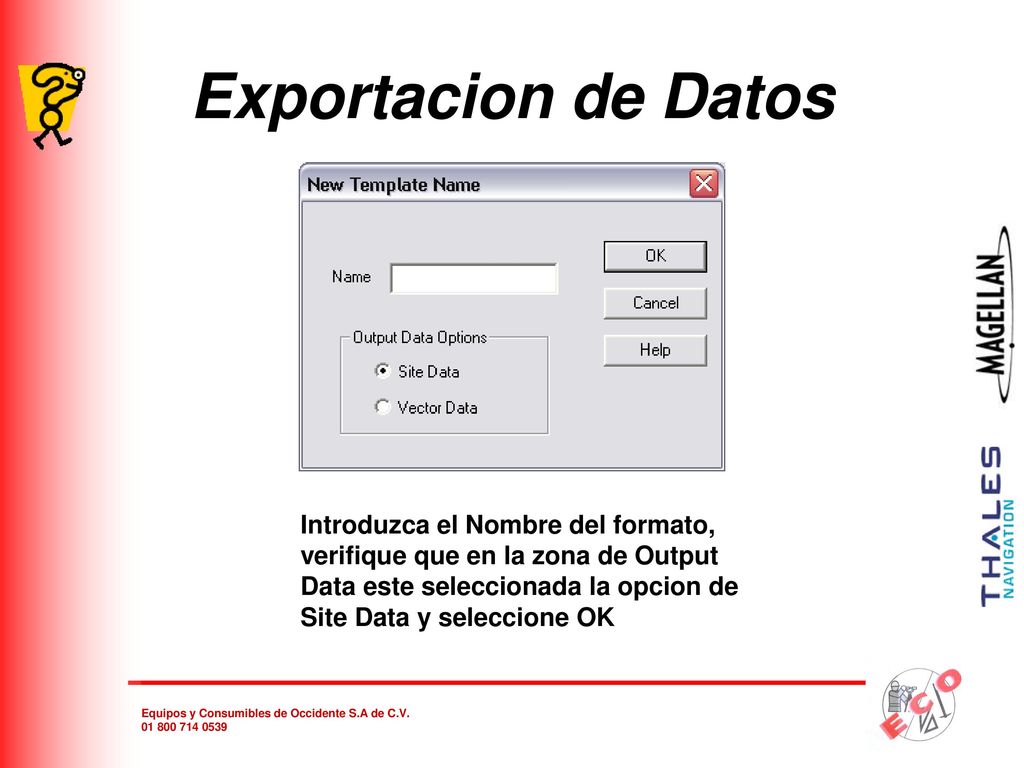

Exportacion de Datos Introduzca el Nombre del formato, verifique que en la zona de Output Data este seleccionada la opcion de Site Data y seleccione OK
28

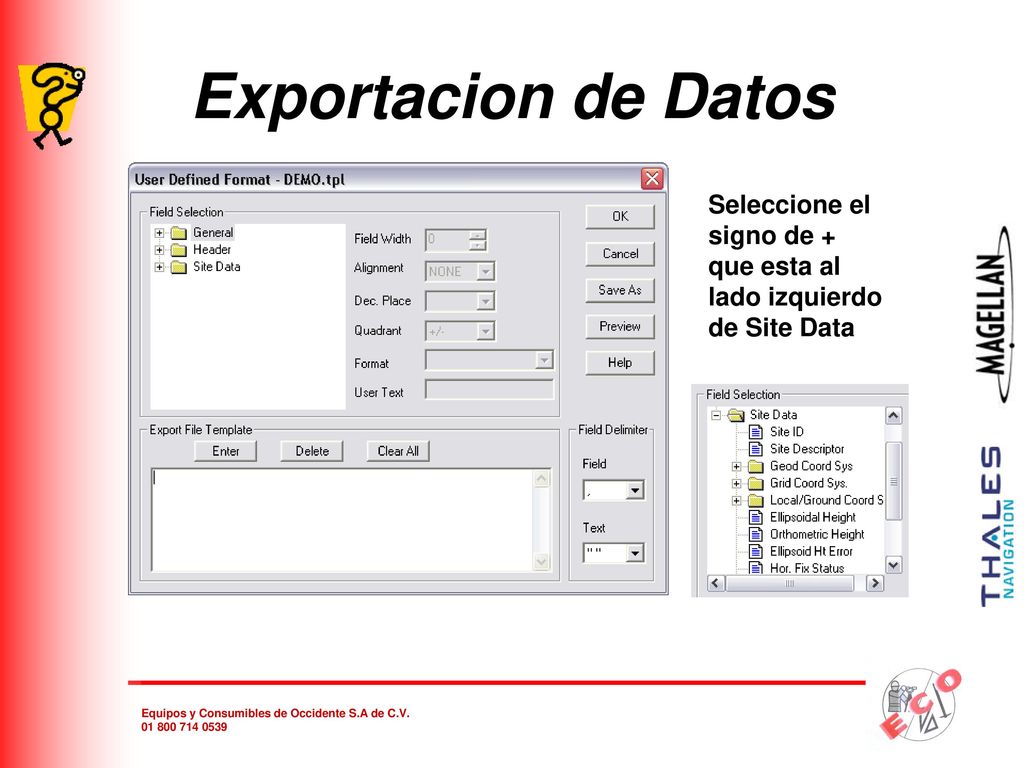

Exportacion de Datos Seleccione el signo de + que esta al lado izquierdo de Site Data
29

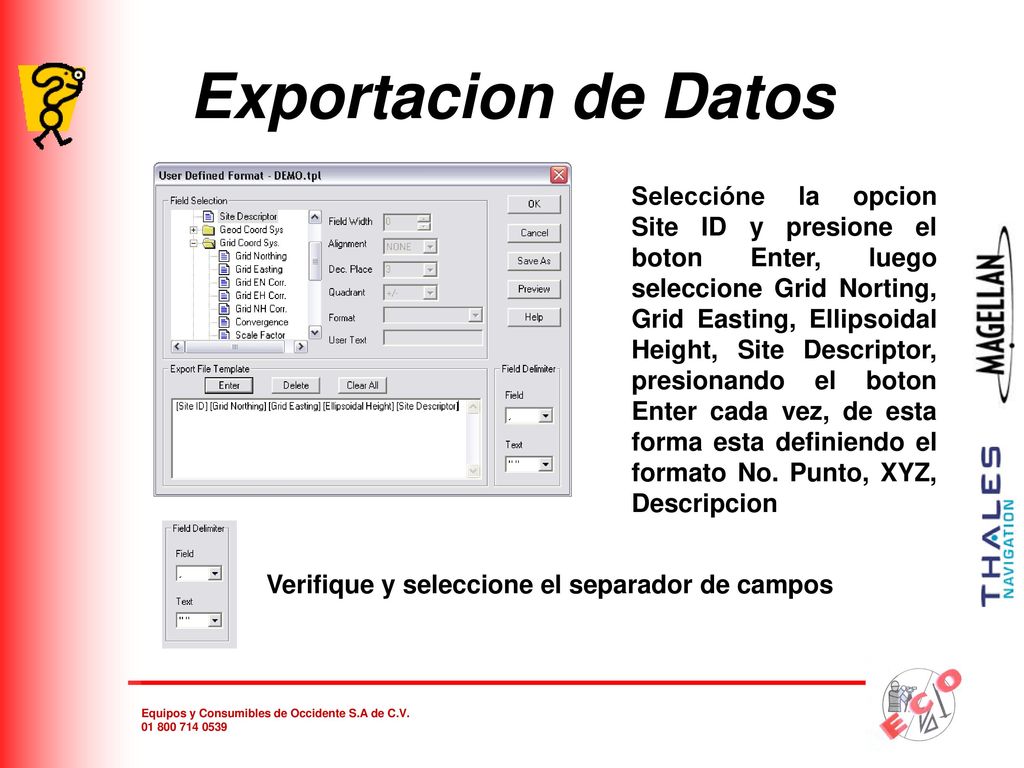

Exportacion de Datos Seleccióne la opcion Site ID y presione el boton Enter, luego seleccione Grid Norting, Grid Easting, Ellipsoidal Height, Site Descriptor, presionando el boton Enter cada vez, de esta forma esta definiendo el formato No. Punto, XYZ, Descripcion Verifique y seleccione el separador de campos
30

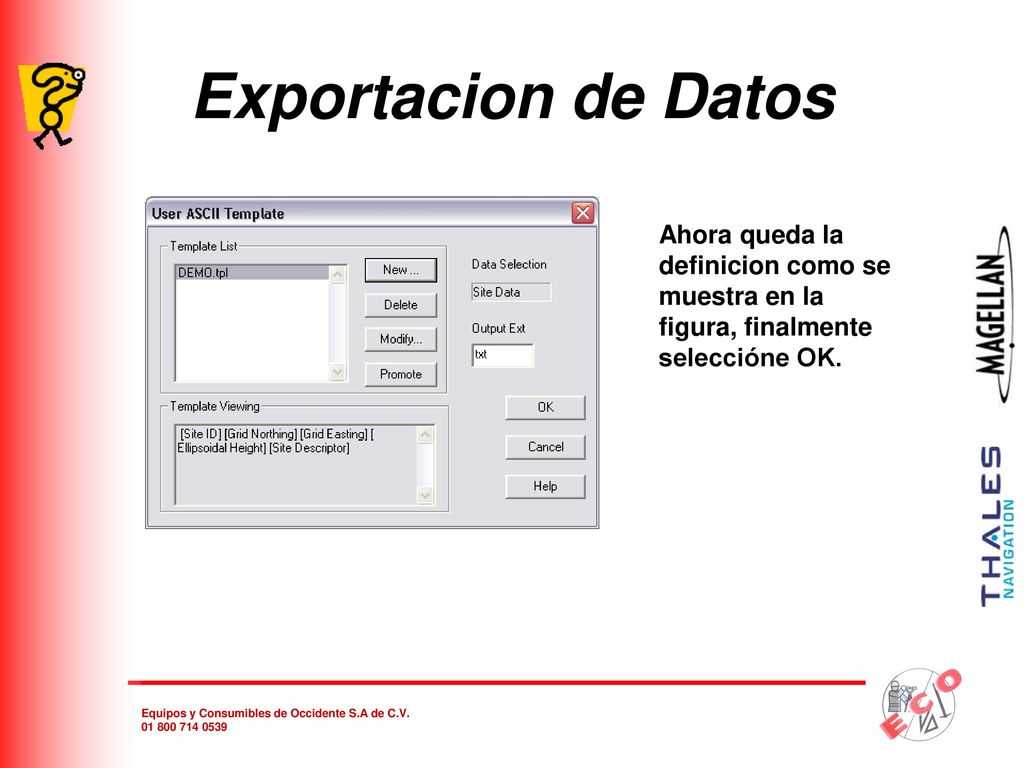

Exportacion de Datos Ahora queda la definicion como se muestra en la figura, finalmente seleccióne OK.
31

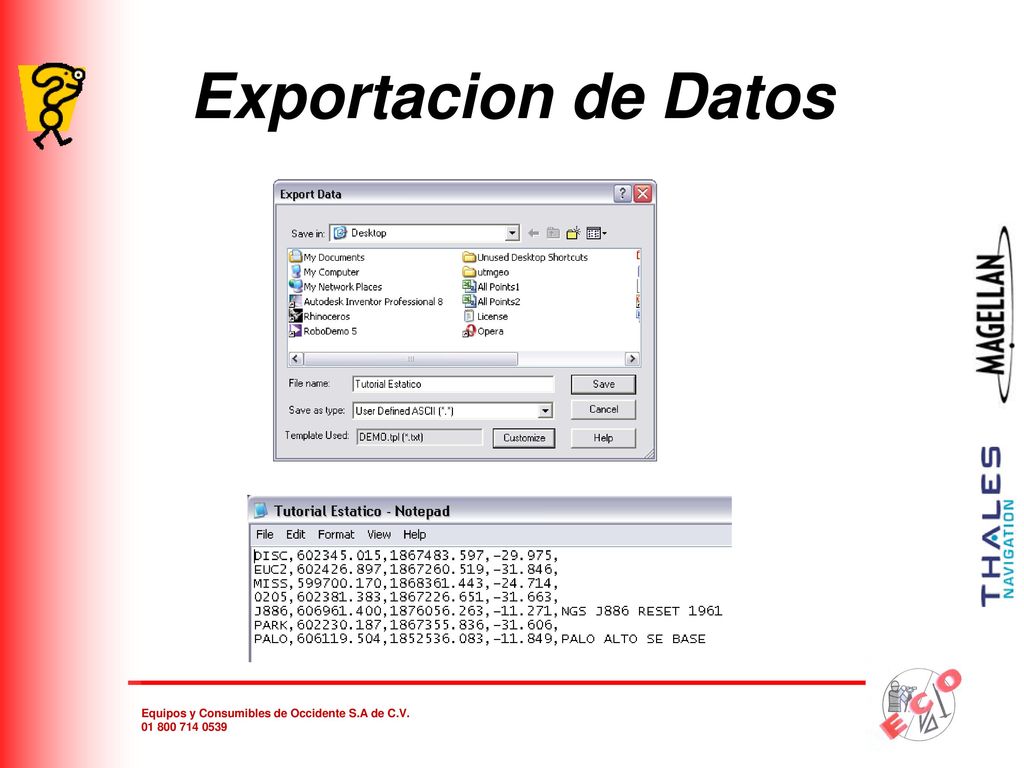

Exportacion de Datos
32

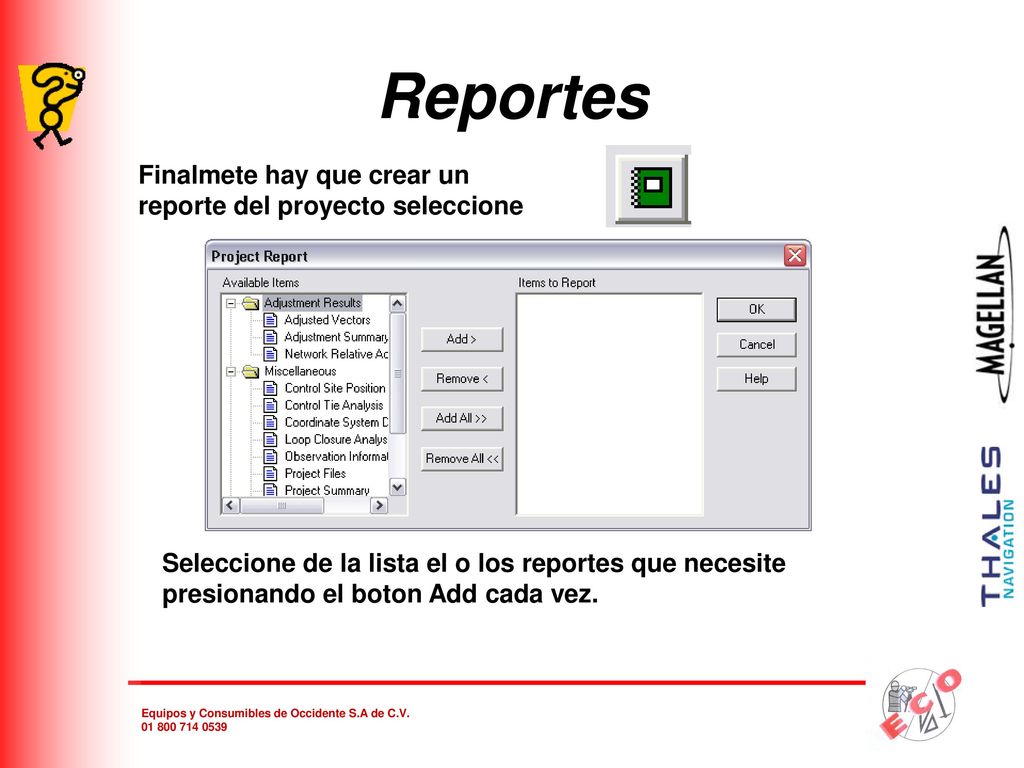

Reportes Finalmete hay que crear un reporte del proyecto seleccione
Seleccione de la lista el o los reportes que necesite presionando el boton Add cada vez.
33

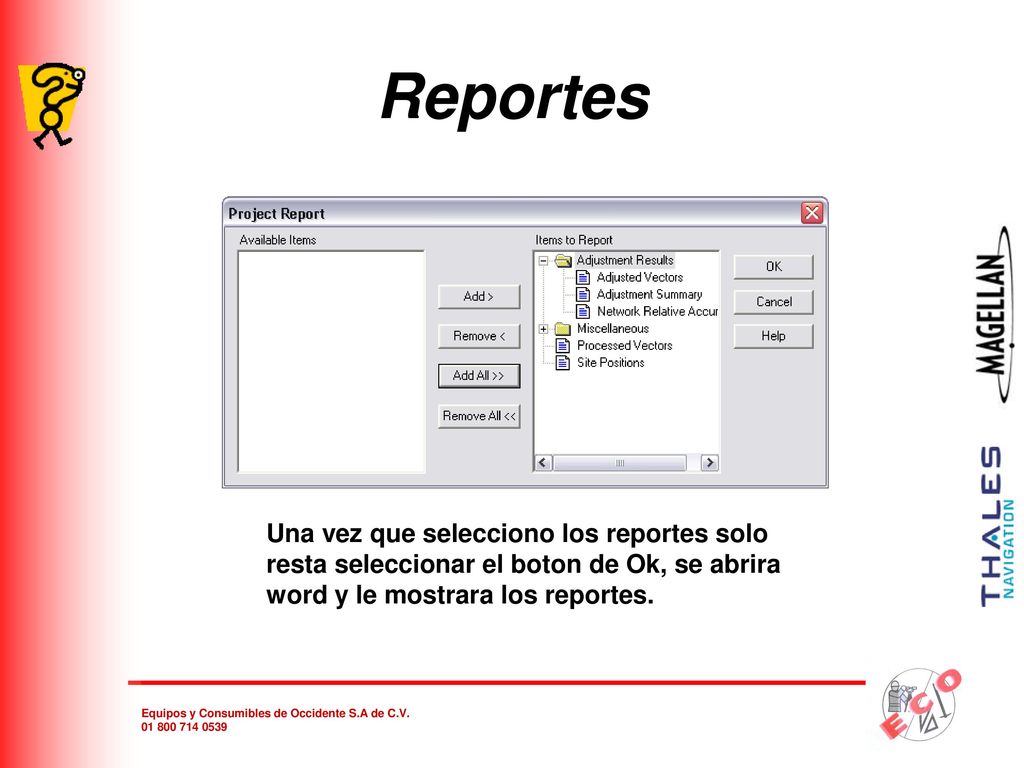

Reportes Una vez que selecciono los reportes solo resta seleccionar el boton de Ok, se abrira word y le mostrara los reportes.
