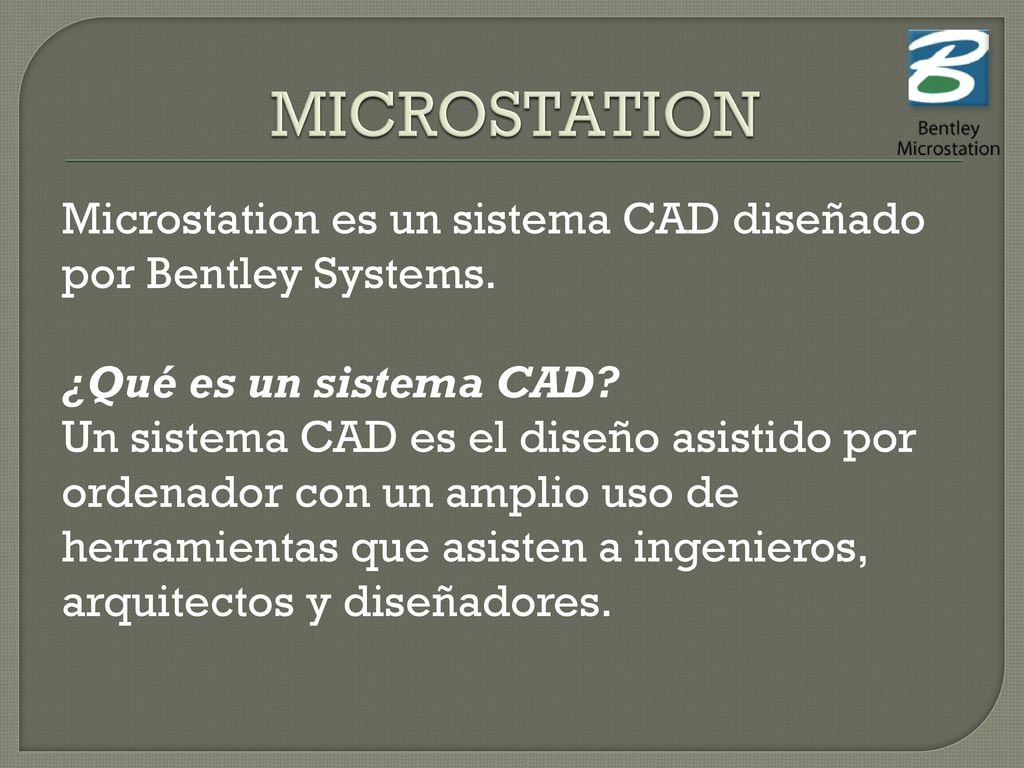

1 MICROSTATION Microstation es un sistema CAD diseñado por Bentley Systems. ¿Qué es un sistema CAD? Un sistema CAD es el diseño asistido por ordenador con un amplio uso de herramientas que asisten a ingenieros, arquitectos y diseñadores.

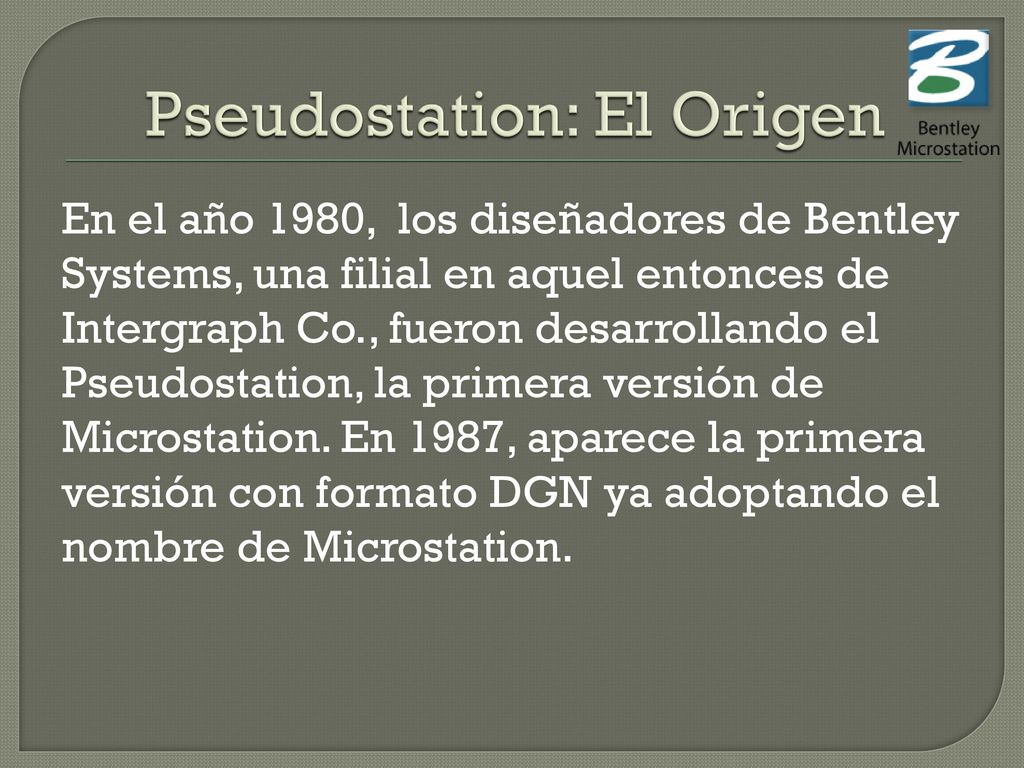

2 Pseudostation: El Origen
En el año 1980, los diseñadores de Bentley Systems, una filial en aquel entonces de Intergraph Co., fueron desarrollando el Pseudostation, la primera versión de Microstation. En 1987, aparece la primera versión con formato DGN ya adoptando el nombre de Microstation.

3 Historia A finales del 1988, se comercializa el Microstation 3.0. Ya en 1990 surge la versión 4.0 con una interfaz muy mejorada, la capacidad de importar en él archivos DWG y un lenguaje propio para poder desarrollar aplicaciones (Microstation Development Language).

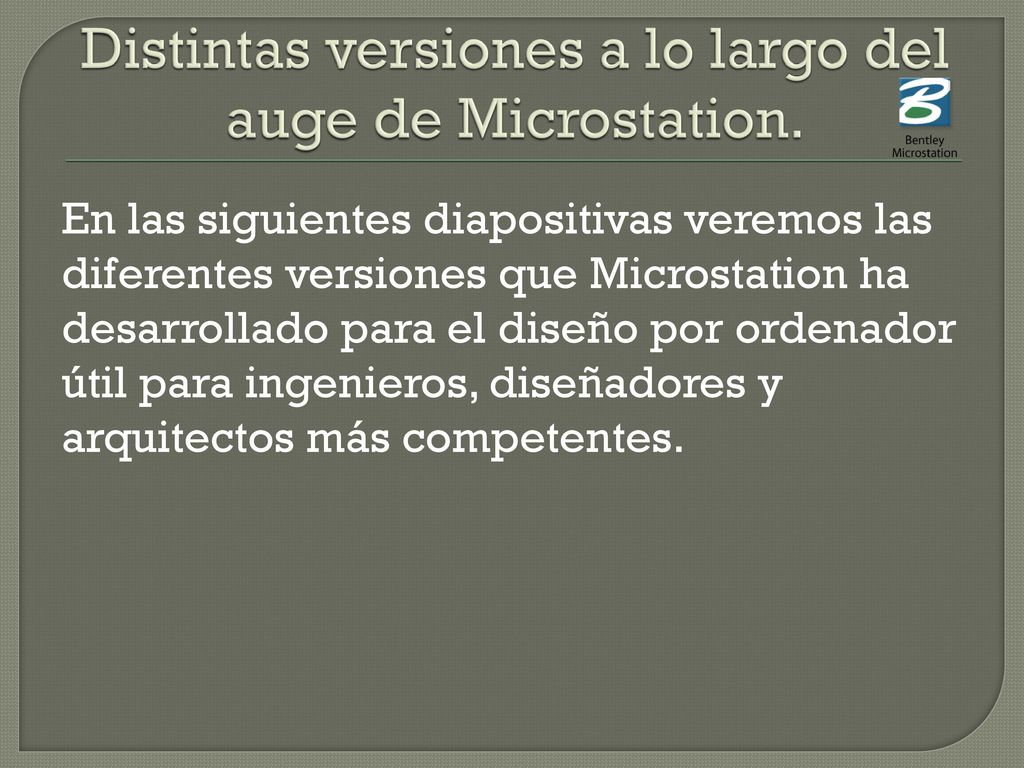

4 Distintas versiones a lo largo del auge de Microstation.
En las siguientes diapositivas veremos las diferentes versiones que Microstation ha desarrollado para el diseño por ordenador útil para ingenieros, diseñadores y arquitectos más competentes.

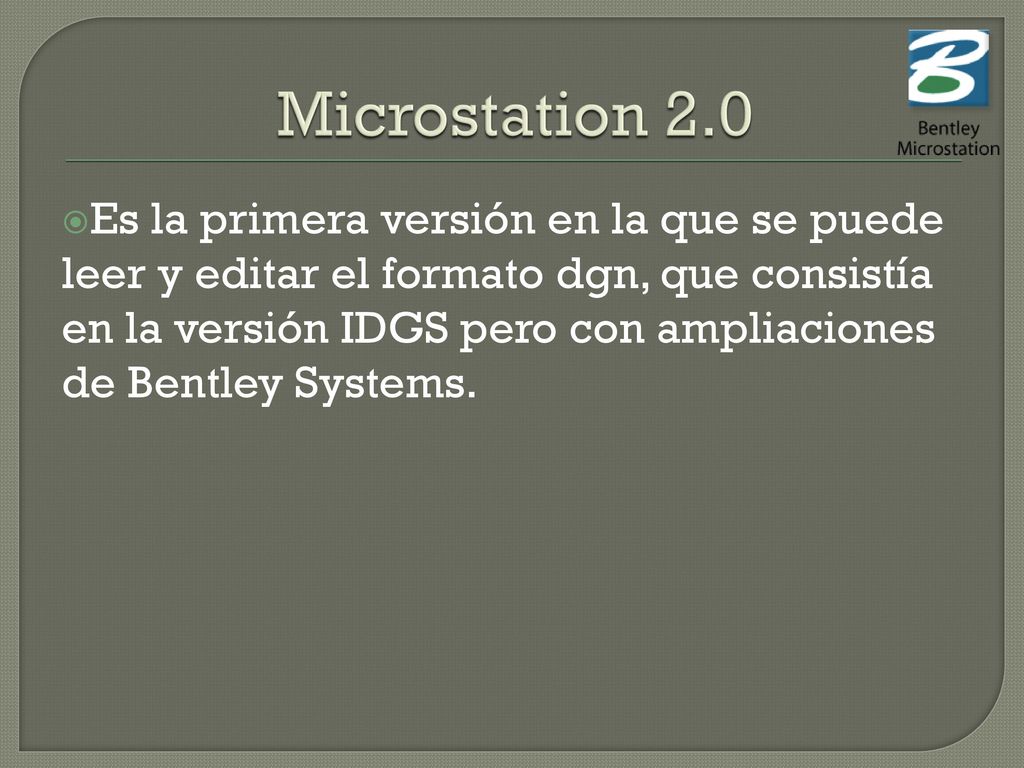

5 Microstation 2.0 Es la primera versión en la que se puede leer y editar el formato dgn, que consistía en la versión IDGS pero con ampliaciones de Bentley Systems.

6 Microstation V4 y anteriores.
En la versión 3.0, el sistema AutoCAD compra GenericCAD y así compone más usuarios. También en la versión 3.5 se adaptó Microstation para Mac y Unix. Microstation introduce muchas funcionalidades que lo caracterizan: fences, references, clipping de referencias, level names, dwg translator. Incluía dimensionamiento asociativo, cells compartidas, superficies y renderizado. Una versión llamada Nexus incluía dwg translator y capacidad de correr sobre Windows 3.1. Fue la primera versión con lenguaje MDL. Benley Systems amplia sus usuarios a

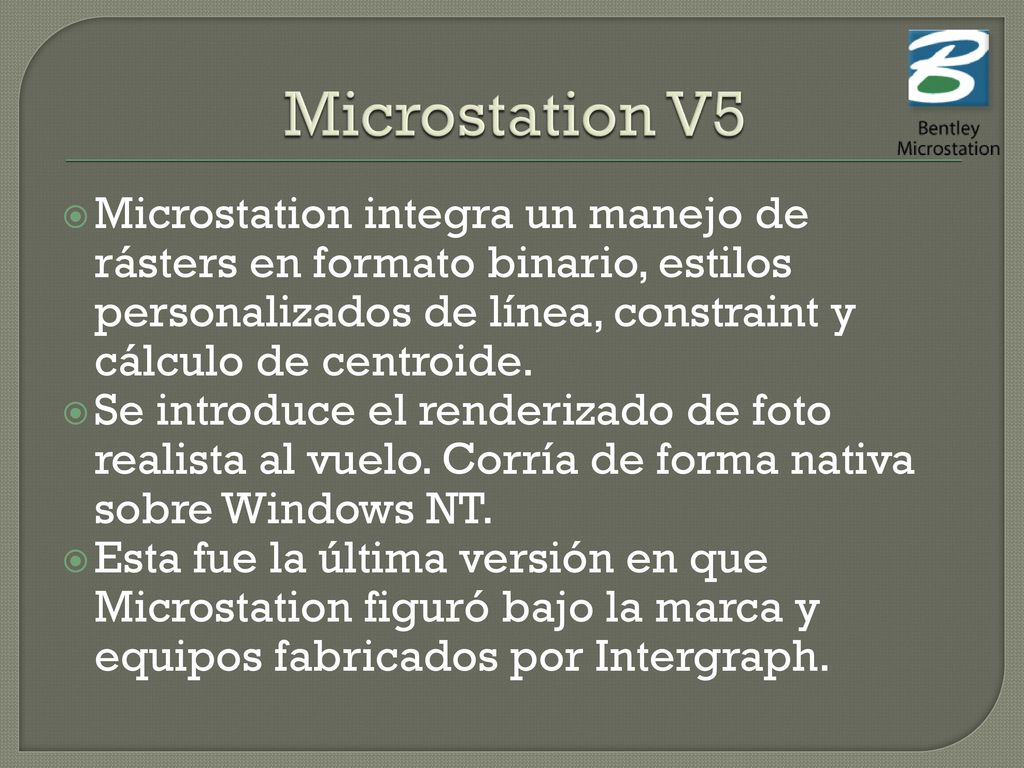

7 Microstation V5 Microstation integra un manejo de rásters en formato binario, estilos personalizados de línea, constraint y cálculo de centroide. Se introduce el renderizado de foto realista al vuelo. Corría de forma nativa sobre Windows NT. Esta fue la última versión en que Microstation figuró bajo la marca y equipos fabricados por Intergraph.

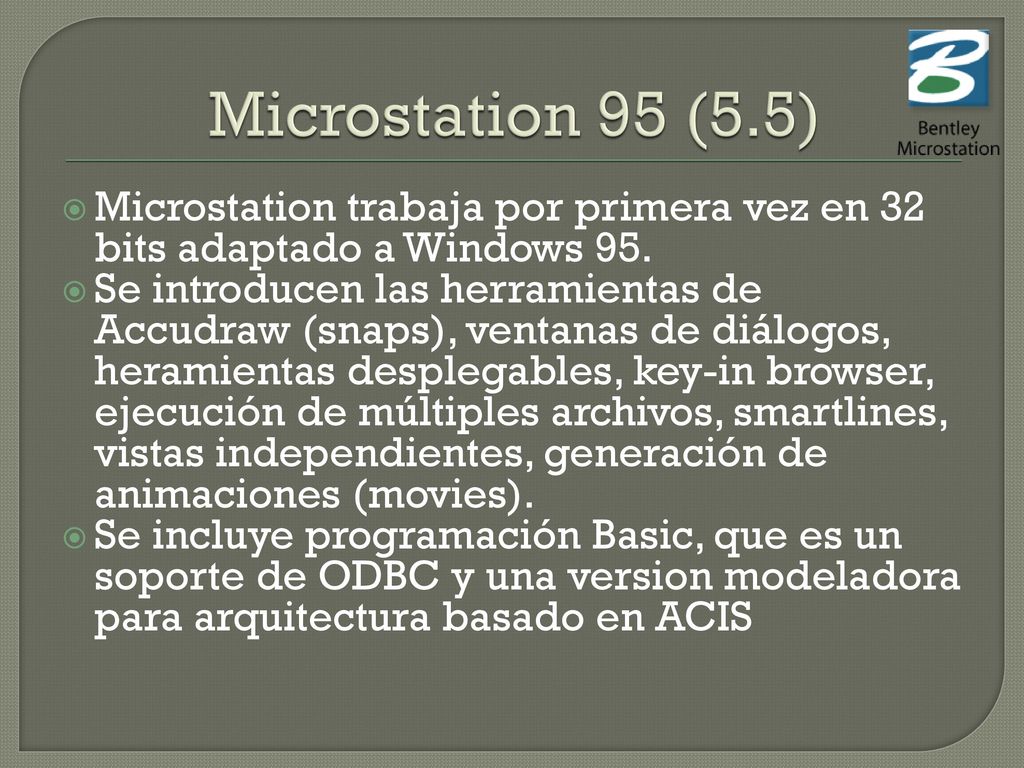

8 Microstation 95 (5.5) Microstation trabaja por primera vez en 32 bits adaptado a Windows 95. Se introducen las herramientas de Accudraw (snaps), ventanas de diálogos, heramientas desplegables, key-in browser, ejecución de múltiples archivos, smartlines, vistas independientes, generación de animaciones (movies). Se incluye programación Basic, que es un soporte de ODBC y una version modeladora para arquitectura basado en ACIS

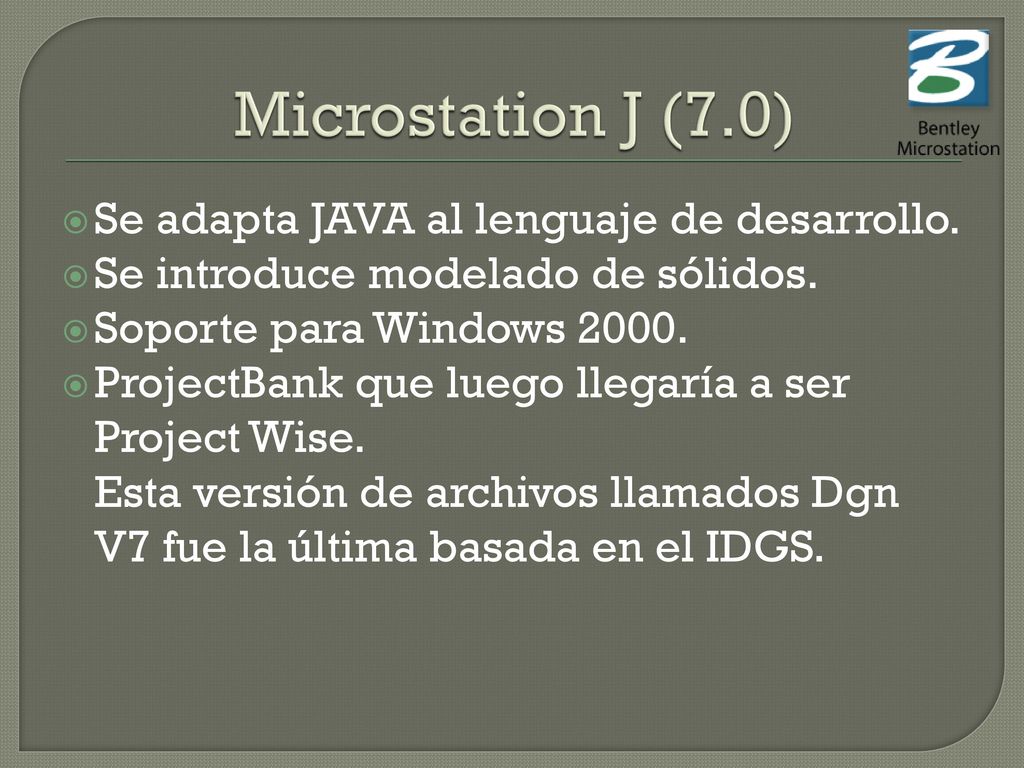

9 Microstation J (7.0) Se adapta JAVA al lenguaje de desarrollo.
Se introduce modelado de sólidos. Soporte para Windows 2000. ProjectBank que luego llegaría a ser Project Wise. Esta versión de archivos llamados Dgn V7 fue la última basada en el IDGS.

10 Microstation V8 Se introduce el nuevo formato V8 basado en 64 bits.
Tiene la capacidad de leer y editar los dwg / dxf de forma nativa. Introduce por primera vez un manejo de layouts al introducir los sheet models. Se introduce la programación VBA y se adapta interoperabilidad con .NET.

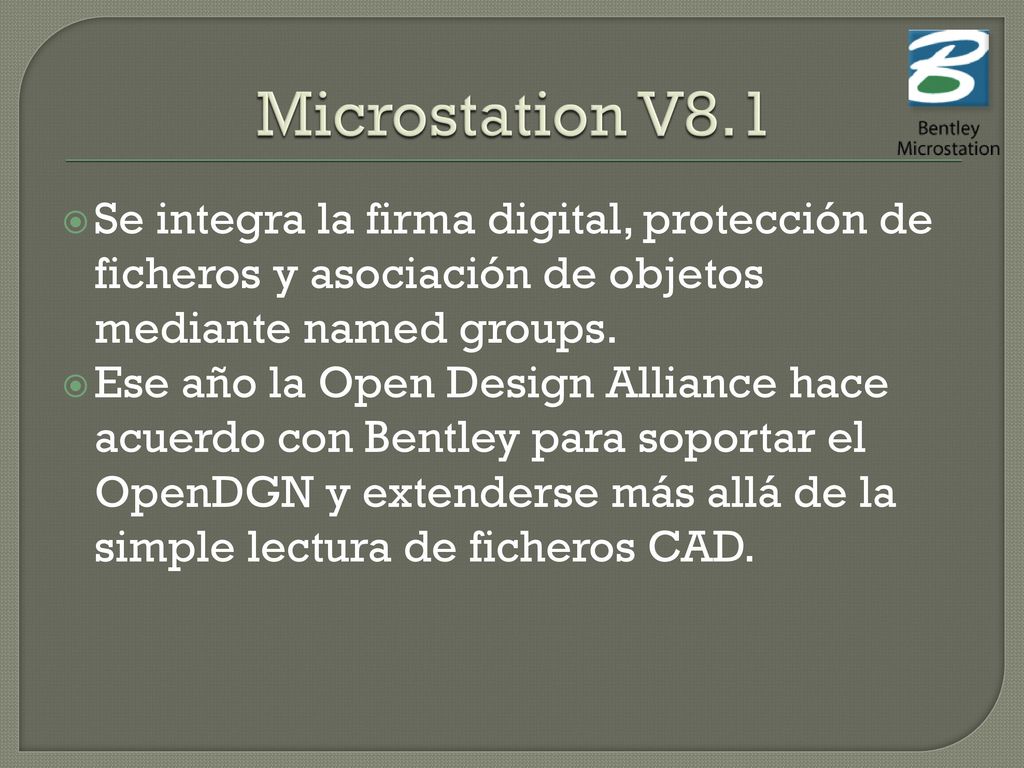

11 Microstation V8.1 Se integra la firma digital, protección de ficheros y asociación de objetos mediante named groups. Ese año la Open Design Alliance hace acuerdo con Bentley para soportar el OpenDGN y extenderse más allá de la simple lectura de ficheros CAD.

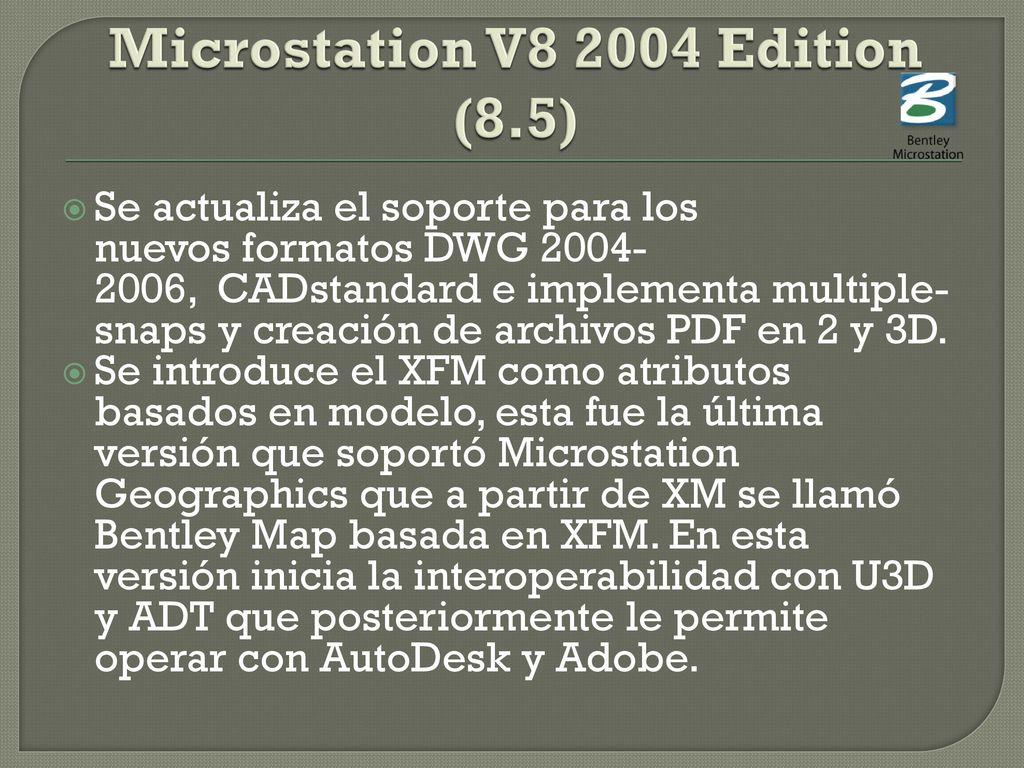

12 Microstation V8 2004 Edition (8.5)
Se actualiza el soporte para los nuevos formatos DWG ,  CADstandard e implementa multiple-snaps y creación de archivos PDF en 2 y 3D.  Se introduce el XFM como atributos basados en modelo, esta fue la última versión que soportó Microstation Geographics que a partir de XM se llamó Bentley Map basada en XFM. En esta versión inicia la interoperabilidad con U3D y ADT que posteriormente le permite operar con AutoDesk y Adobe.

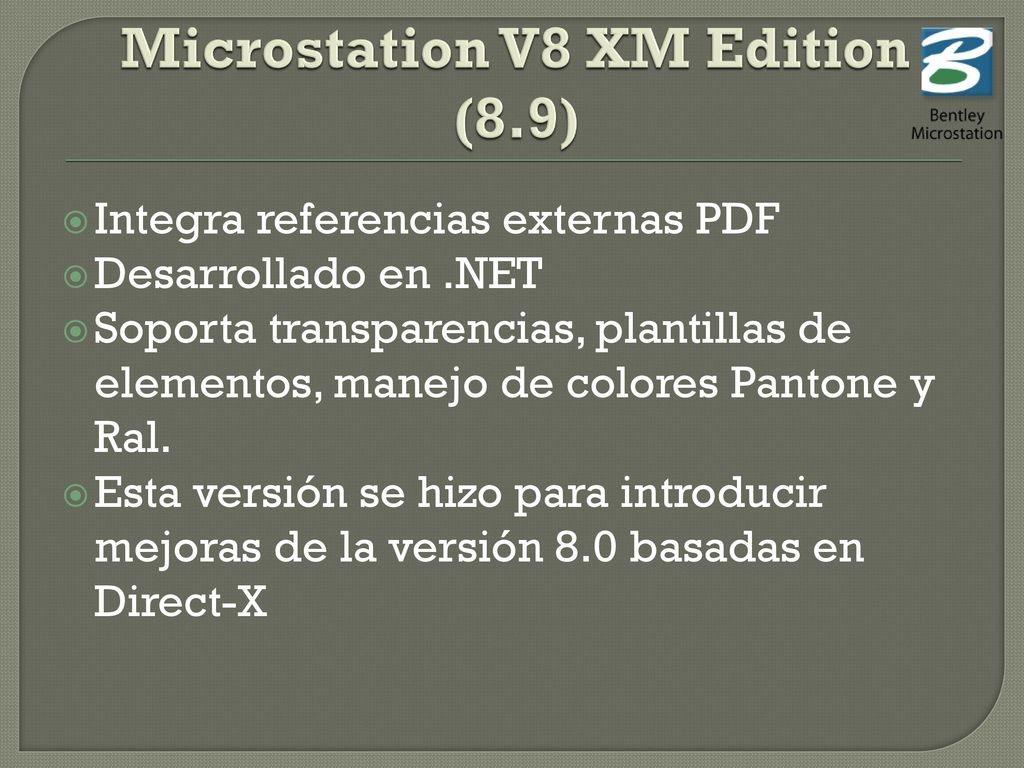

13 Microstation V8 XM Edition (8.9)
Integra referencias externas PDF Desarrollado en .NET Soporta transparencias, plantillas de elementos, manejo de colores Pantone y Ral. Esta versión se hizo para introducir mejoras de la versión 8.0 basadas en Direct-X

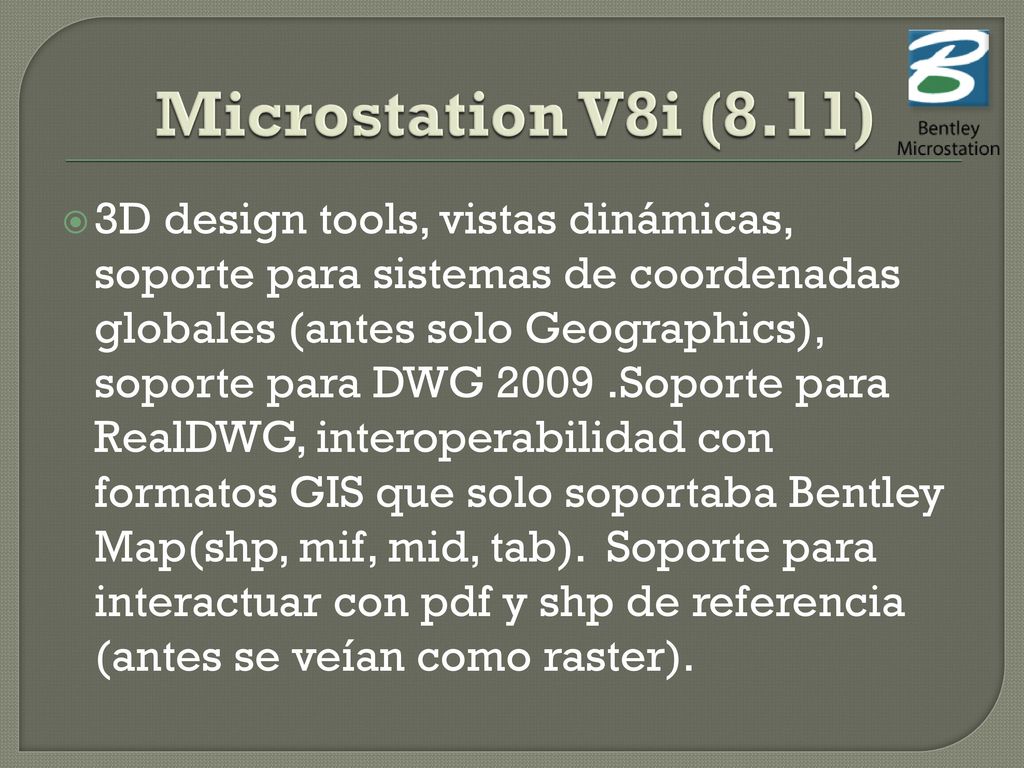

14 Microstation V8i (8.11) 3D design tools, vistas dinámicas, soporte para sistemas de coordenadas globales (antes solo Geographics), soporte para DWG Soporte para RealDWG, interoperabilidad con formatos GIS que solo soportaba Bentley Map(shp, mif, mid, tab).  Soporte para interactuar con pdf y shp de referencia (antes se veían como raster).

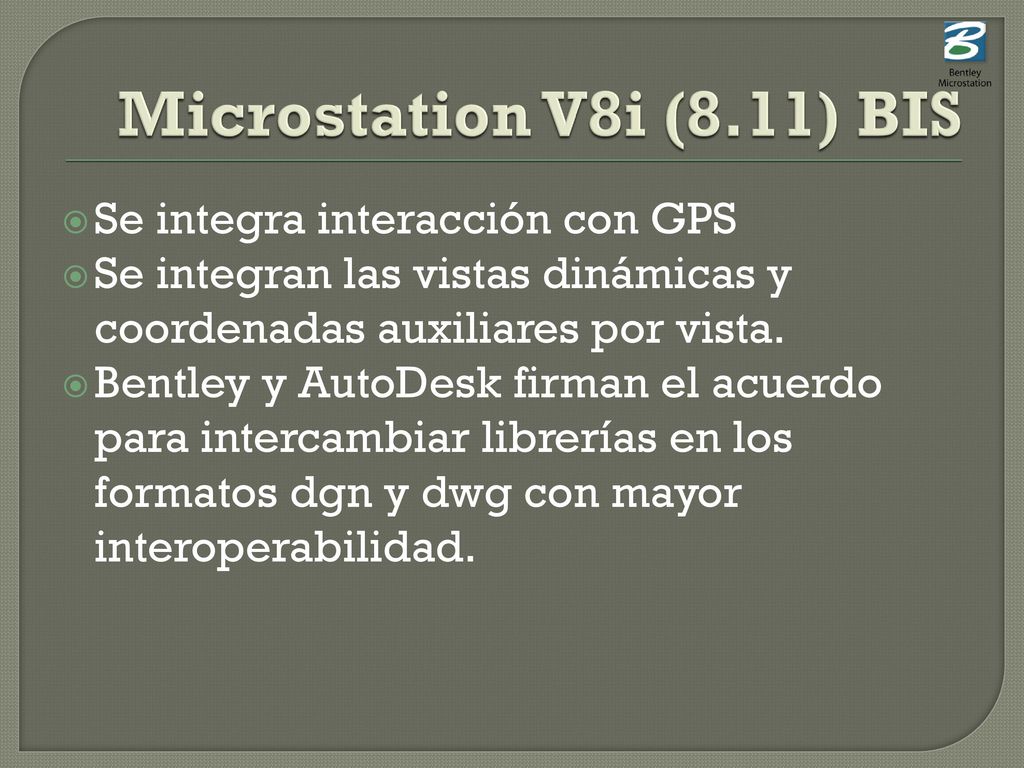

15 Microstation V8i (8.11) BIS Se integra interacción con GPS
Se integran las vistas dinámicas y coordenadas auxiliares por vista. Bentley y AutoDesk firman el acuerdo para intercambiar librerías en los formatos dgn y dwg con mayor interoperabilidad.

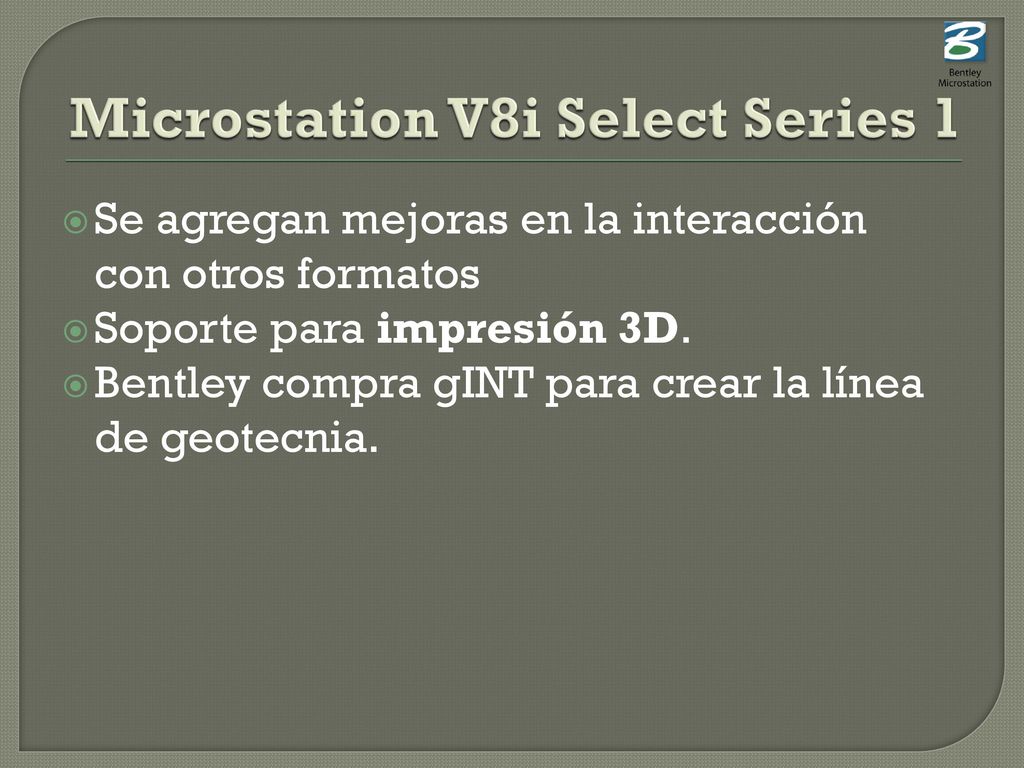

16 Microstation V8i Select Series 1
Se agregan mejoras en la interacción con otros formatos Soporte para impresión 3D. Bentley compra gINT para crear la línea de geotecnia.

17 Microstation V8i Select Series 2
Bentley presenta el I-model como propuesta para estandarizar el BIM en el formato dgn. La Open Design Alliance lanza Teigha SDK con más de 1000 miembros en 40 países.  Entre estos se incluye Adobe, BricSys, Carlson, ESRI, GraphiSoft, IntelliCAD, Intergraph, VectorWorks, Oracle, Safe Software, SolidWork

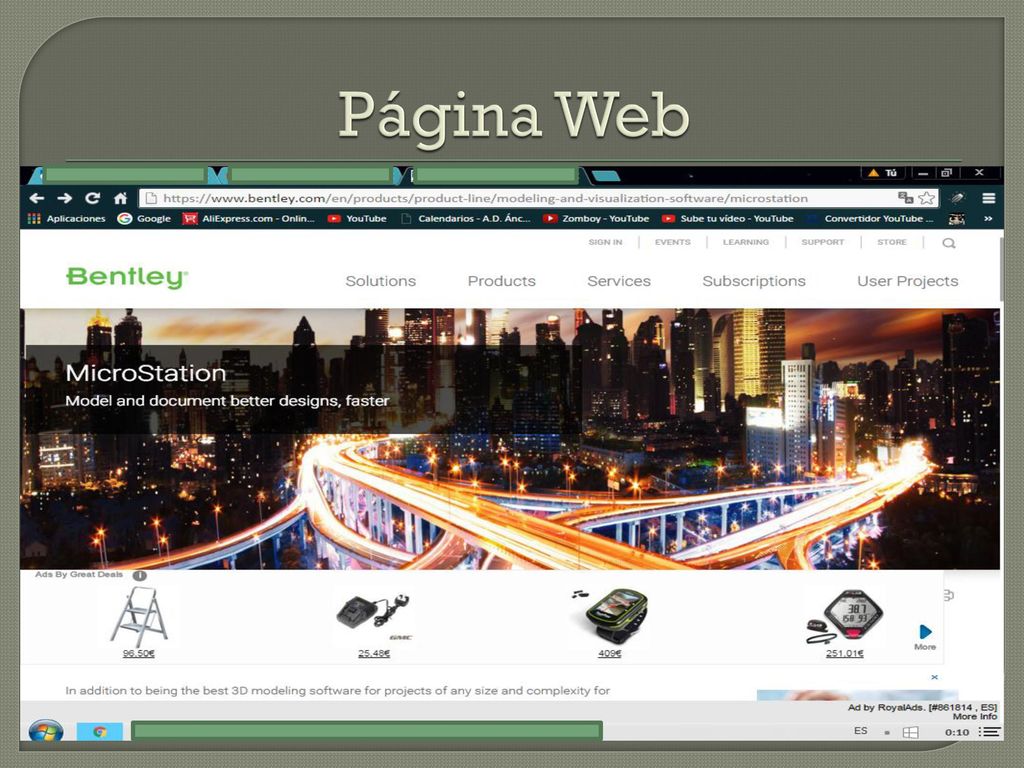

18 Página Web
