1 Solidificación ME4601 – Ingeniería de Materiales II
Universidad de Chile Facultad de Ciencias Físicas y Matemáticas Departamento de Ingeniería Mecánica Solidificación ME4601 – Ingeniería de Materiales II Nombre: Rodrigo Bahamondes S. Prof. Cátedra: Ali Akbari F. 14 de Septiembre de 2015

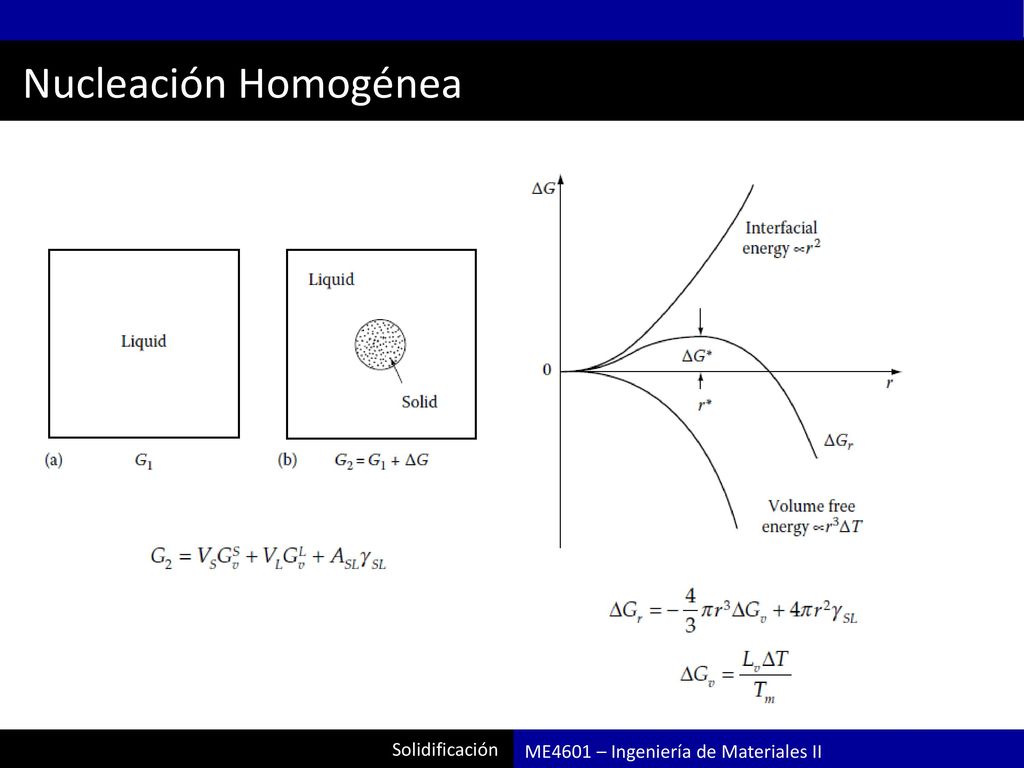

2 Nucleación Homogénea Solidificación
ME4601 – Ingeniería de Materiales II

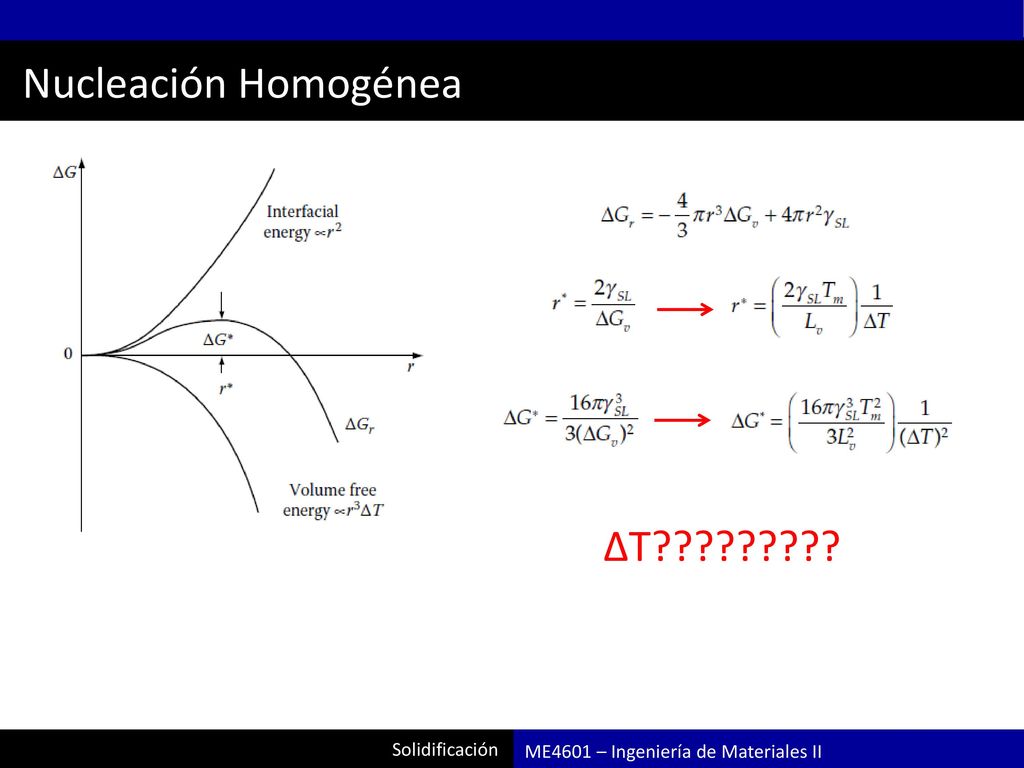

3 Nucleación Homogénea ΔT????????? Solidificación
ME4601 – Ingeniería de Materiales II

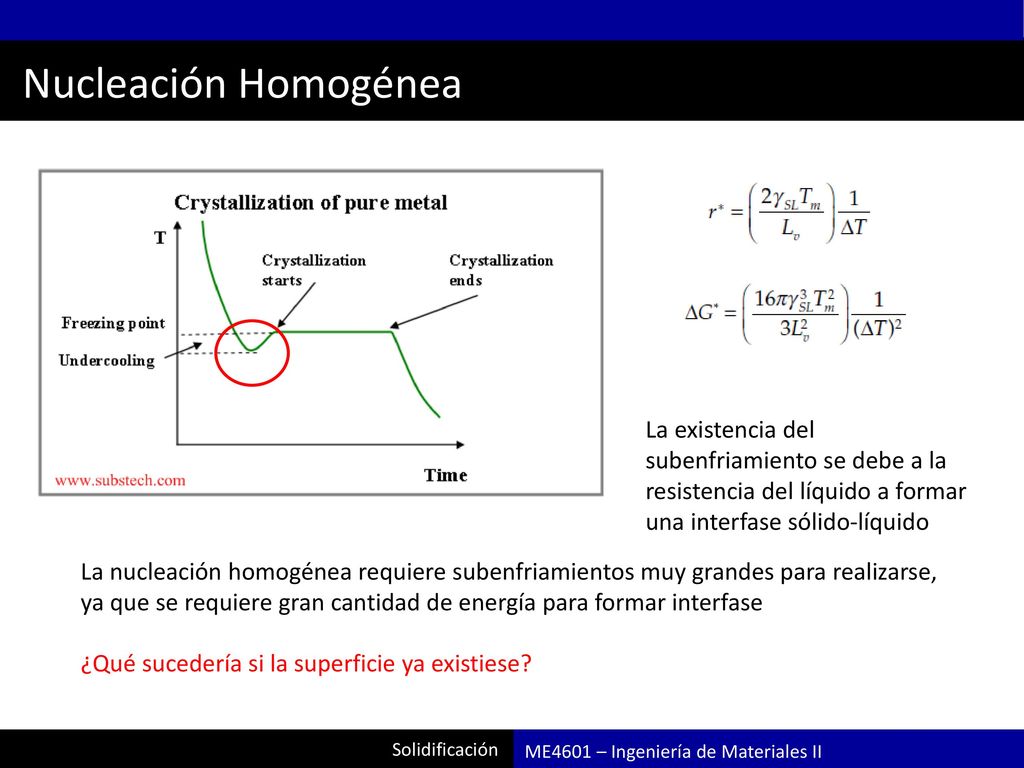

4 Nucleación Homogénea La existencia del subenfriamiento se debe a la resistencia del líquido a formar una interfase sólido-líquido La nucleación homogénea requiere subenfriamientos muy grandes para realizarse, ya que se requiere gran cantidad de energía para formar interfase ¿Qué sucedería si la superficie ya existiese? Solidificación ME4601 – Ingeniería de Materiales II

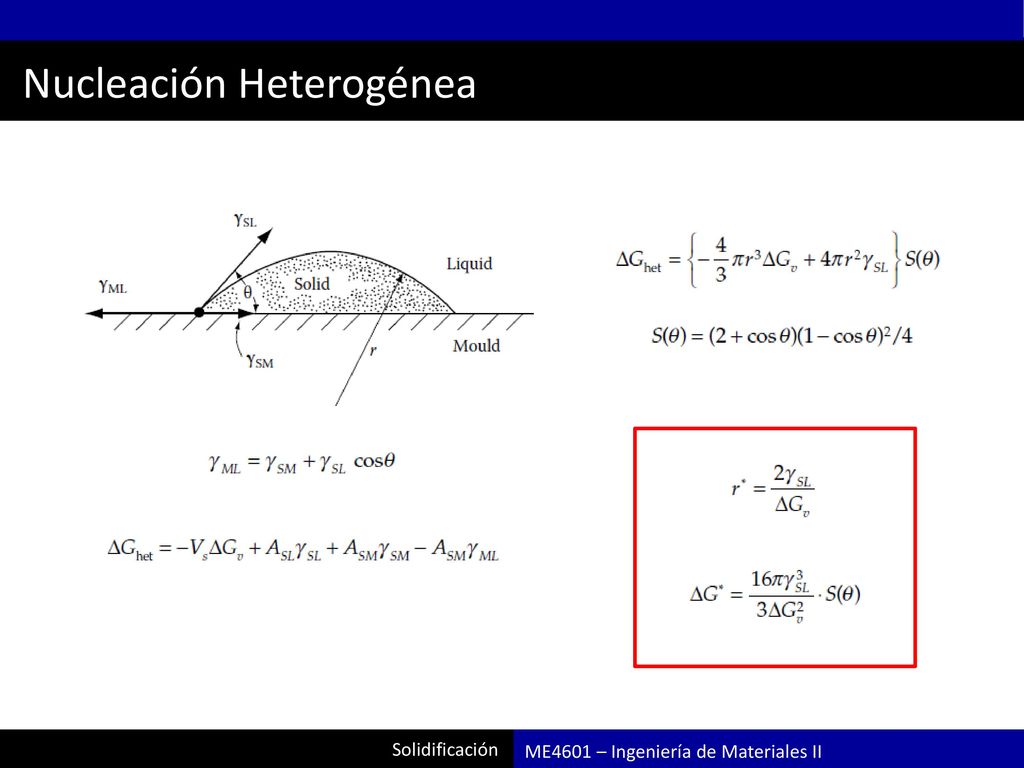

5 Nucleación Heterogénea
Solidificación ME4601 – Ingeniería de Materiales II

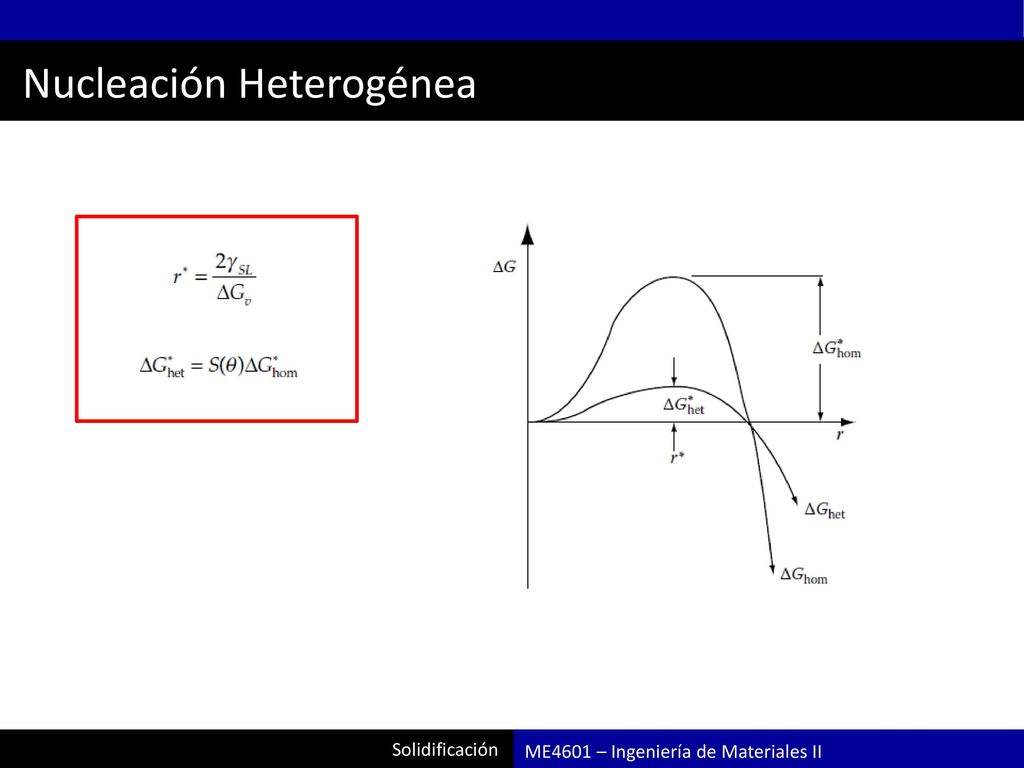

6 Nucleación Heterogénea
Solidificación ME4601 – Ingeniería de Materiales II

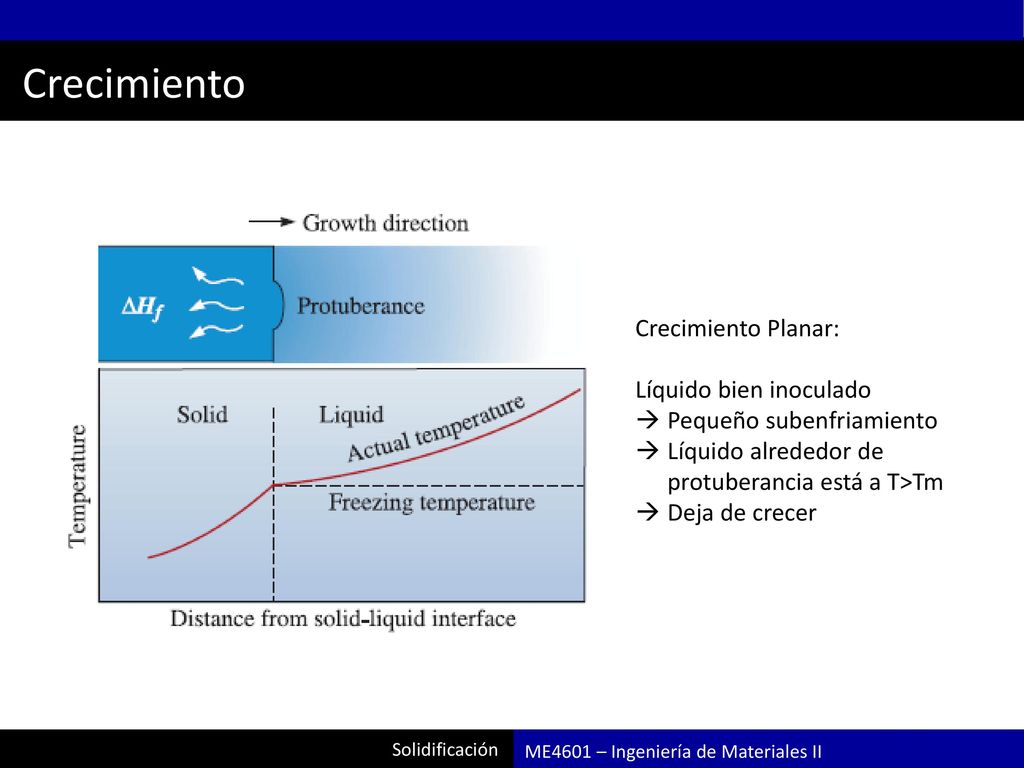

7 Crecimiento Crecimiento Planar: Líquido bien inoculado
Pequeño subenfriamiento Líquido alrededor de protuberancia está a T>Tm Deja de crecer Solidificación ME4601 – Ingeniería de Materiales II

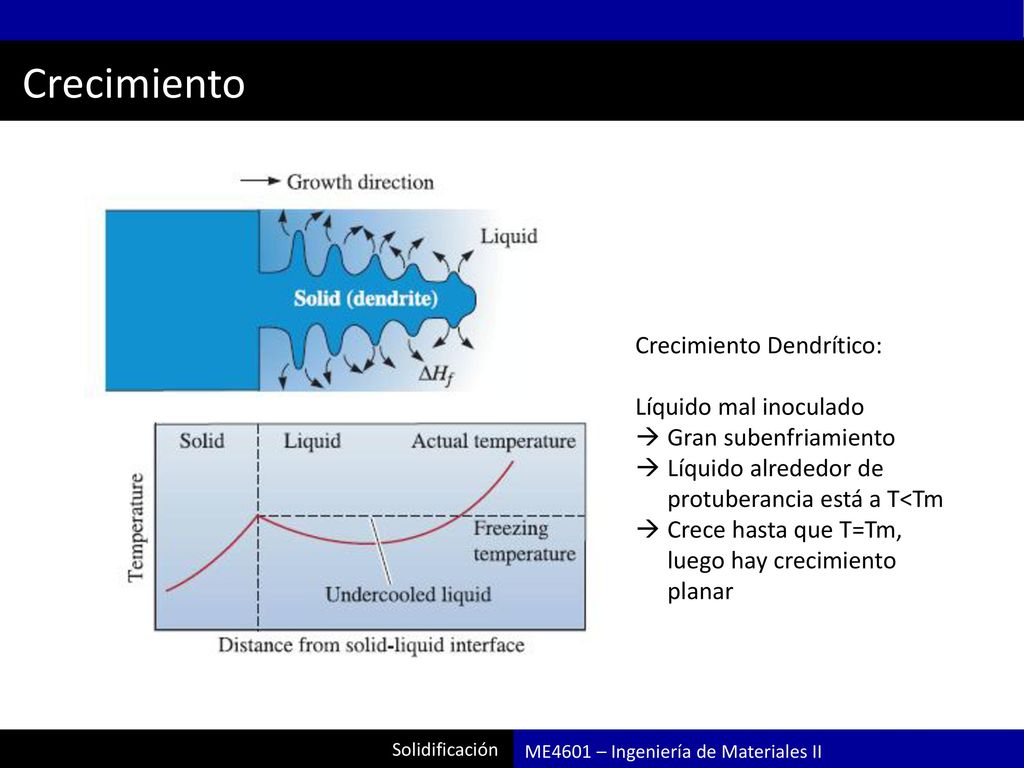

8 Crecimiento Crecimiento Dendrítico: Líquido mal inoculado
Gran subenfriamiento Líquido alrededor de protuberancia está a T<Tm Crece hasta que T=Tm, luego hay crecimiento planar Solidificación ME4601 – Ingeniería de Materiales II

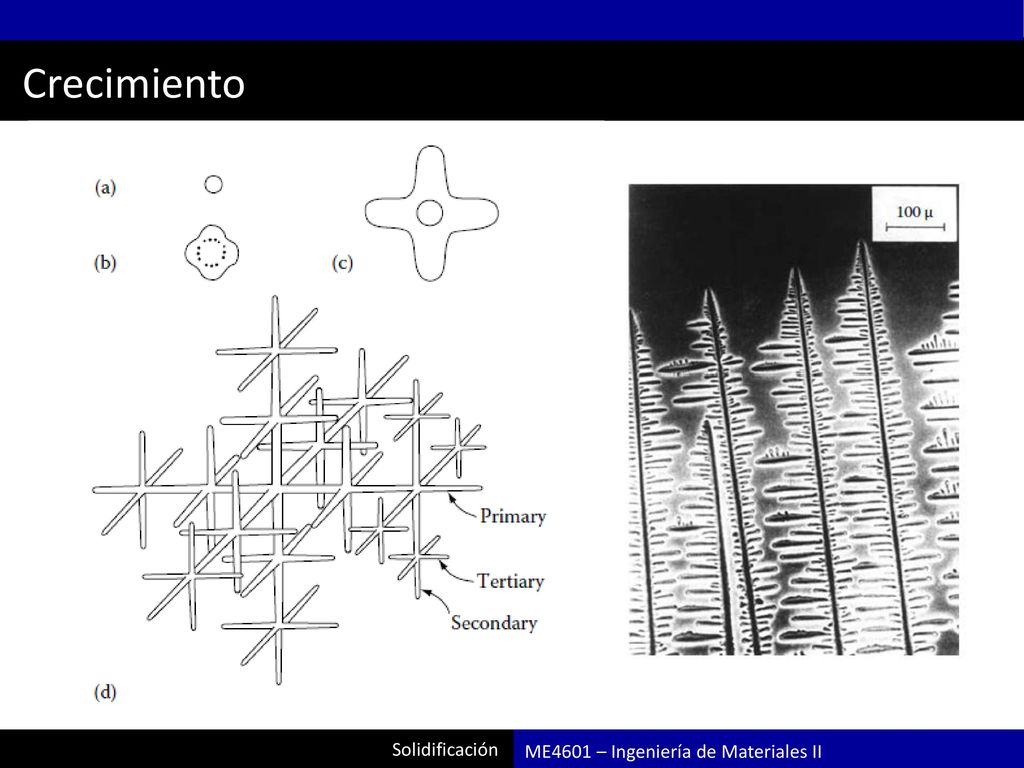

9 Crecimiento Solidificación ME4601 – Ingeniería de Materiales II

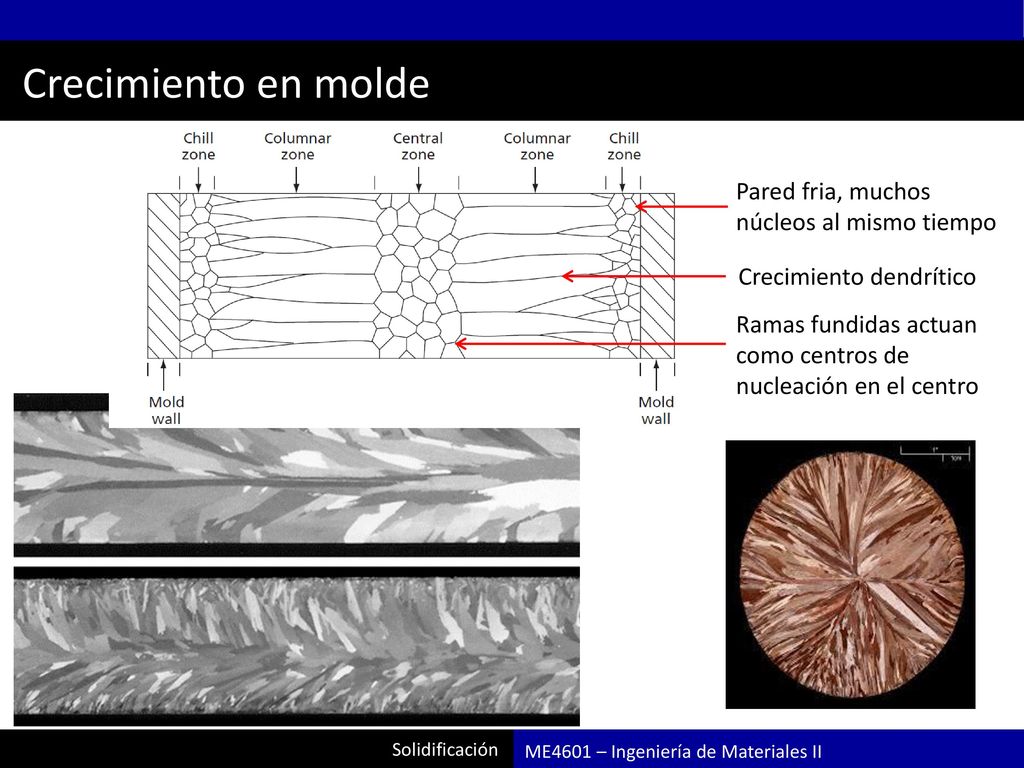

10 Crecimiento en molde Pared fria, muchos núcleos al mismo tiempo
Crecimiento dendrítico Ramas fundidas actuan como centros de nucleación en el centro Solidificación ME4601 – Ingeniería de Materiales II

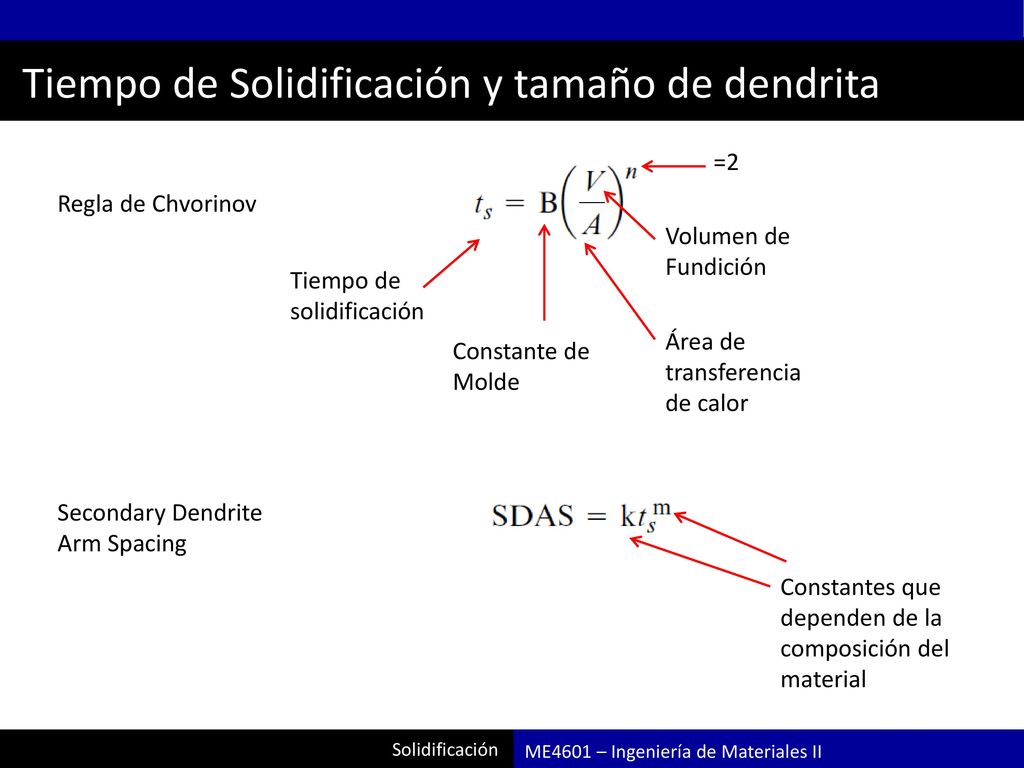

11 Tiempo de Solidificación y tamaño de dendrita
=2 Regla de Chvorinov Volumen de Fundición Tiempo de solidificación Área de transferencia de calor Constante de Molde Secondary Dendrite Arm Spacing Constantes que dependen de la composición del material Solidificación ME4601 – Ingeniería de Materiales II

12 Crecimiento Solidificación ME4601 – Ingeniería de Materiales II

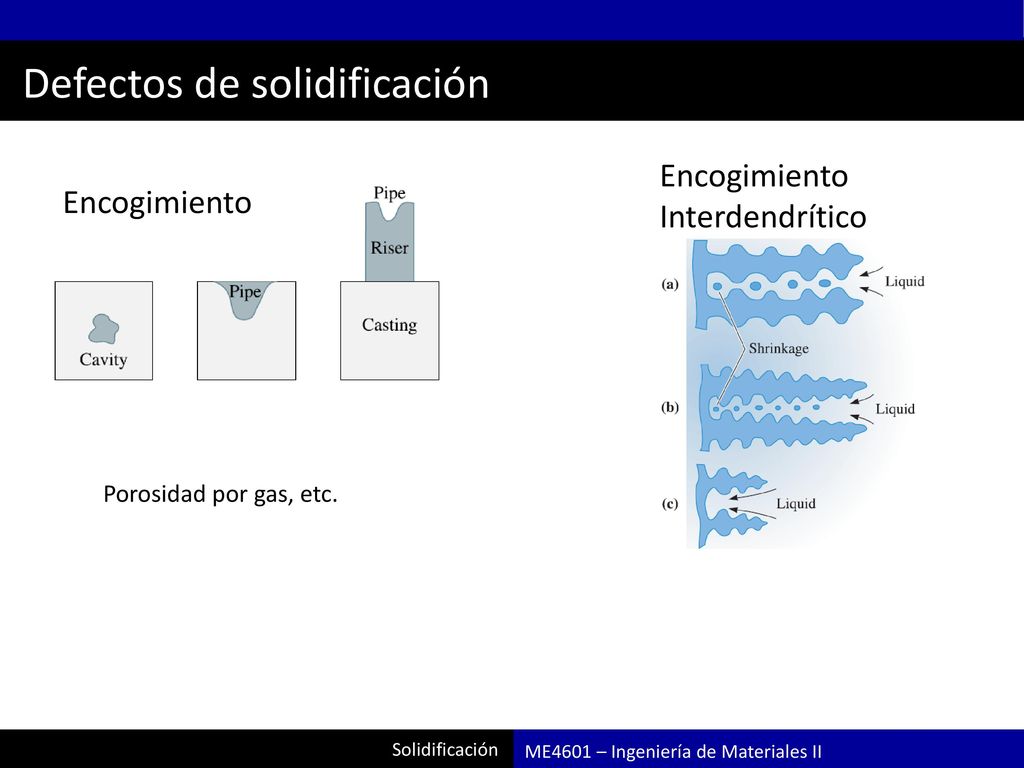

13 Defectos de solidificación
Encogimiento Interdendrítico Encogimiento Porosidad por gas, etc. Solidificación ME4601 – Ingeniería de Materiales II
