1 Master Universitario En Sensores Para Aplicaciones Industriales
Sistema de sensorización para viviendas con acceso remoto Autor: Jesús De Hoz Diego Tutor: Rafael Masot Peris Co-tutor: Miguel Alcañiz Fillol

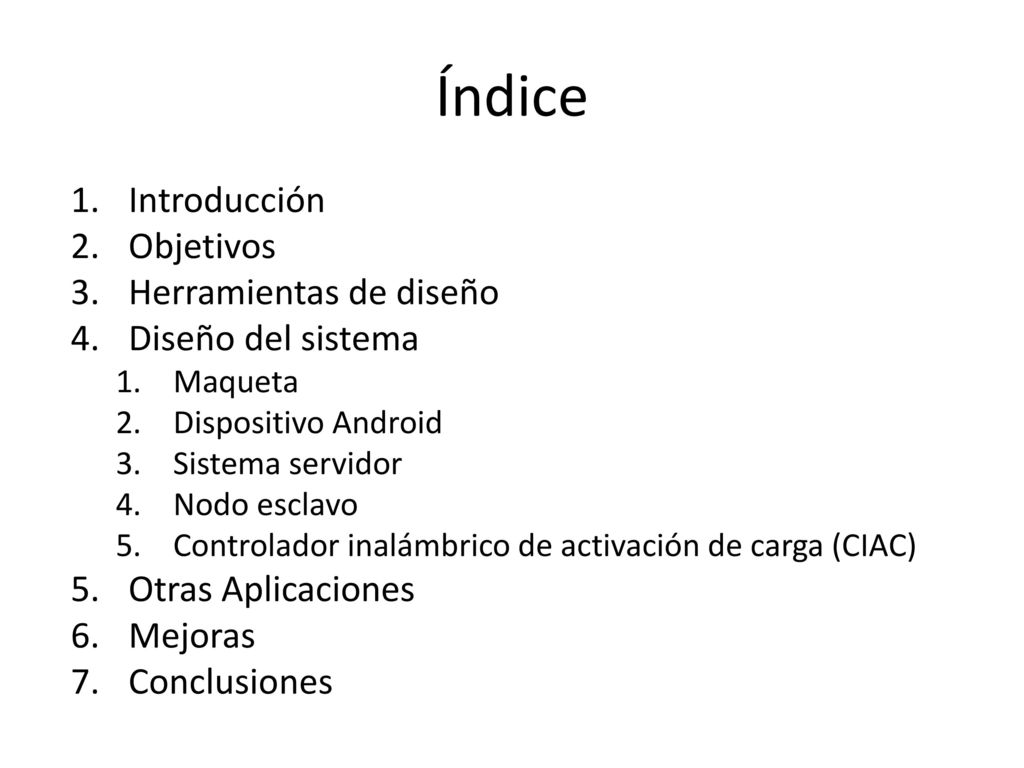

2 Índice Introducción Objetivos Herramientas de diseño
Diseño del sistema Maqueta Dispositivo Android Sistema servidor Nodo esclavo Controlador inalámbrico de activación de carga (CIAC) Otras Aplicaciones Mejoras Conclusiones

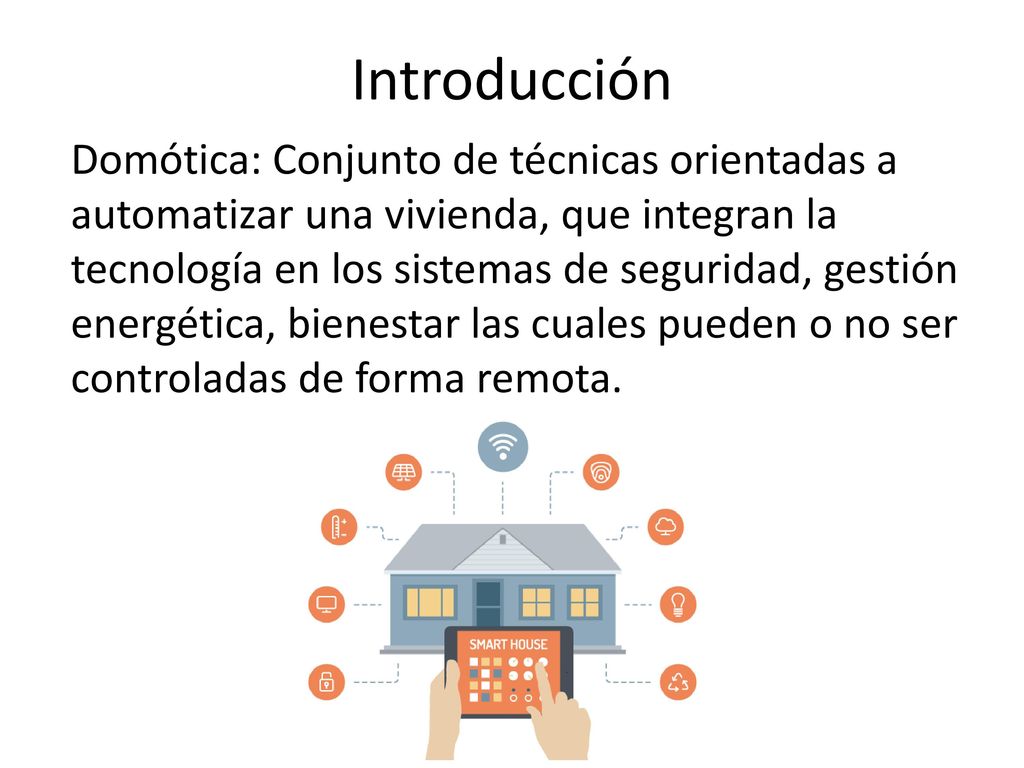

3 Introducción Domótica: Conjunto de técnicas orientadas a automatizar una vivienda, que integran la tecnología en los sistemas de seguridad, gestión energética, bienestar las cuales pueden o no ser controladas de forma remota.

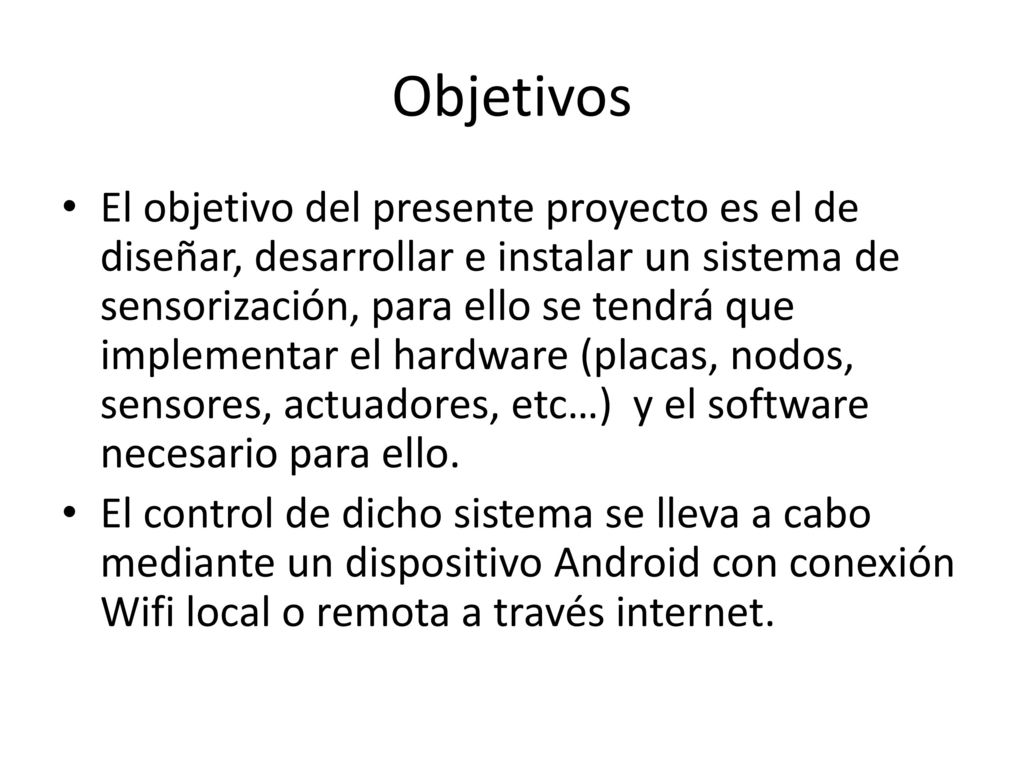

4 Objetivos El objetivo del presente proyecto es el de diseñar, desarrollar e instalar un sistema de sensorización, para ello se tendrá que implementar el hardware (placas, nodos, sensores, actuadores, etc…) y el software necesario para ello. El control de dicho sistema se lleva a cabo mediante un dispositivo Android con conexión Wifi local o remota a través internet.

5 Herramientas de diseño

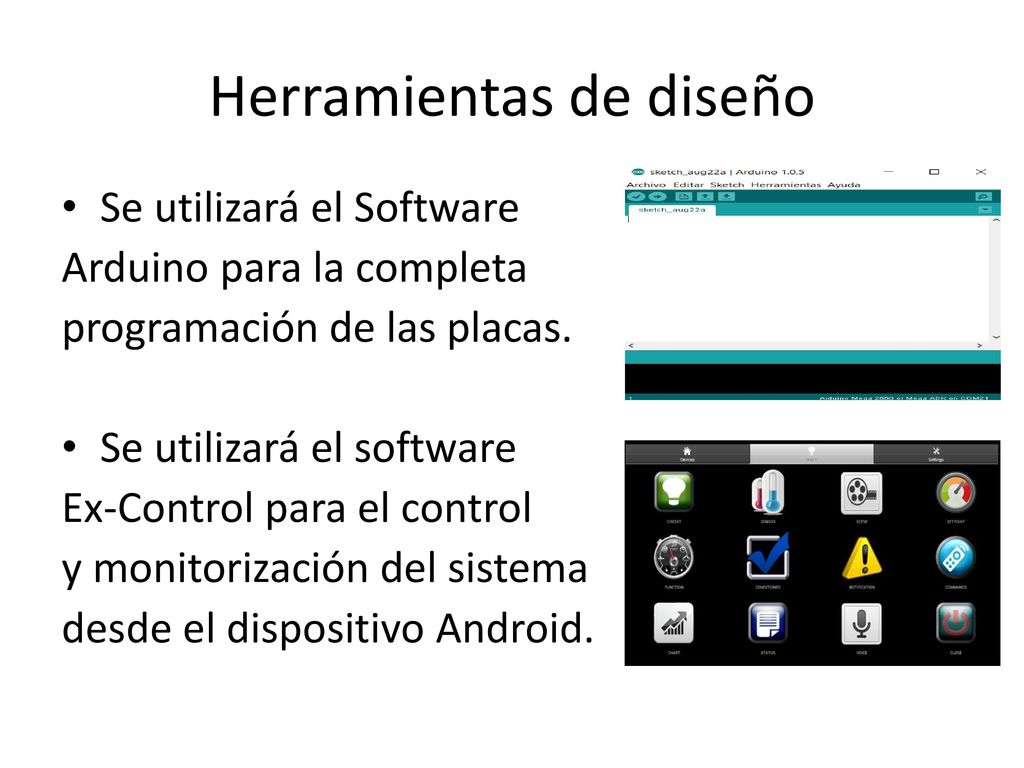

Se utilizará el Software Arduino para la completa programación de las placas. Se utilizará el software Ex-Control para el control y monitorización del sistema desde el dispositivo Android.

6 Diseño del sistema Maqueta:

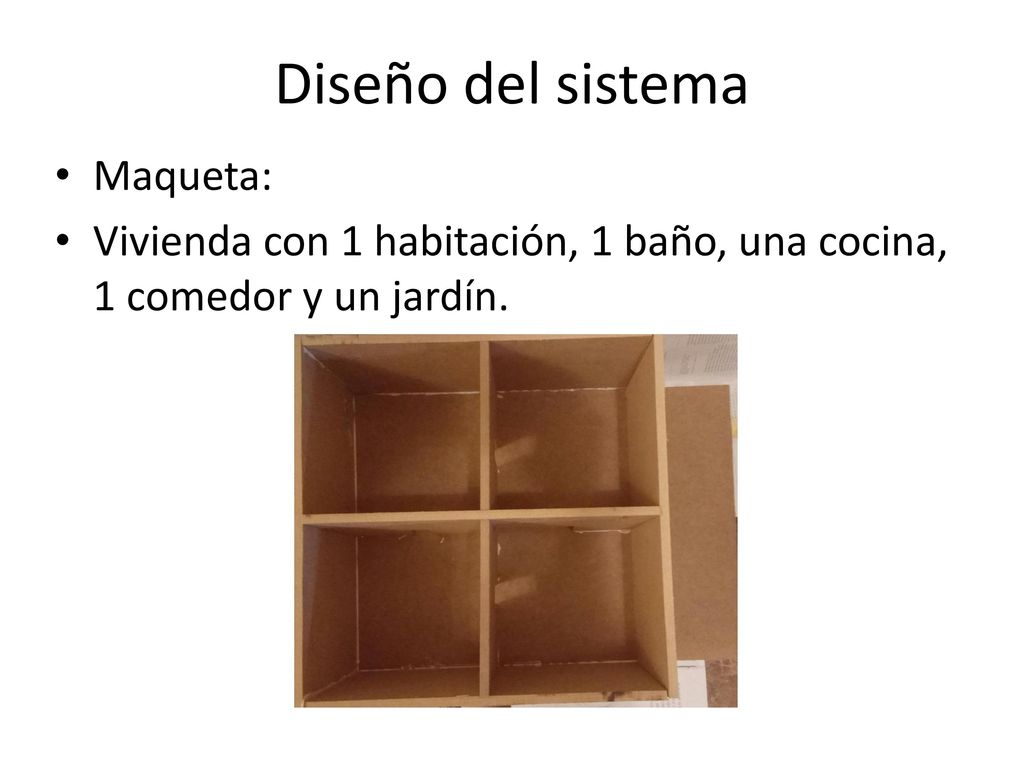

Vivienda con 1 habitación, 1 baño, una cocina, 1 comedor y un jardín.

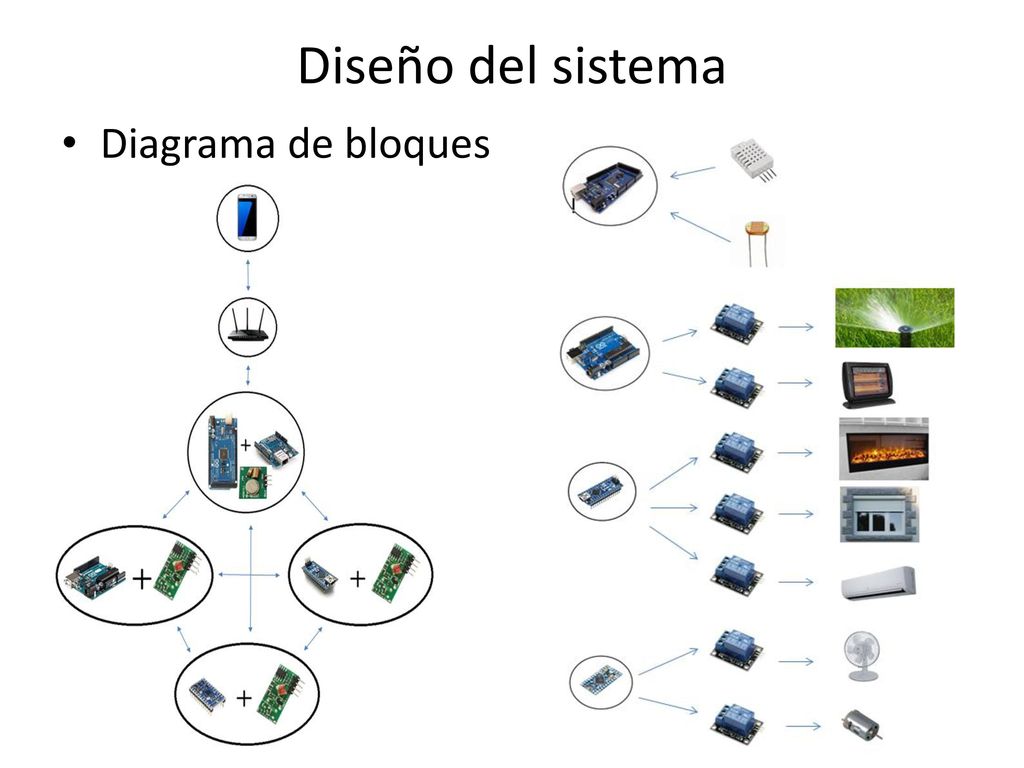

7 Diseño del sistema Diagrama de bloques

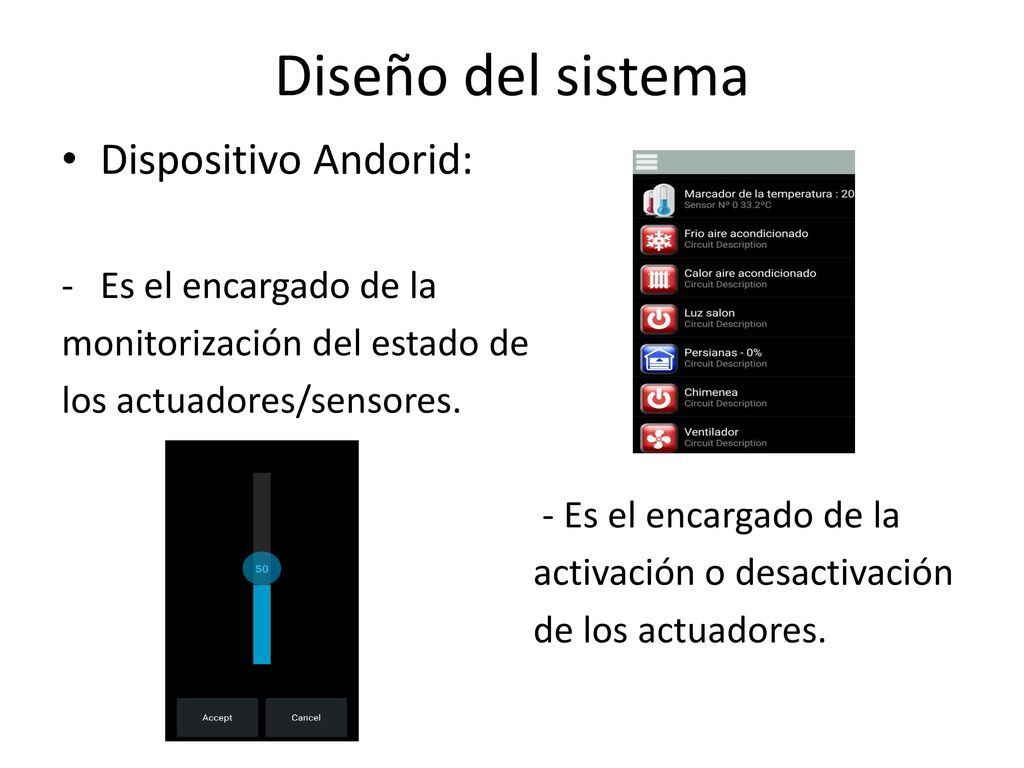

8 Diseño del sistema Dispositivo Andorid: Es el encargado de la
monitorización del estado de los actuadores/sensores. - Es el encargado de la activación o desactivación de los actuadores.

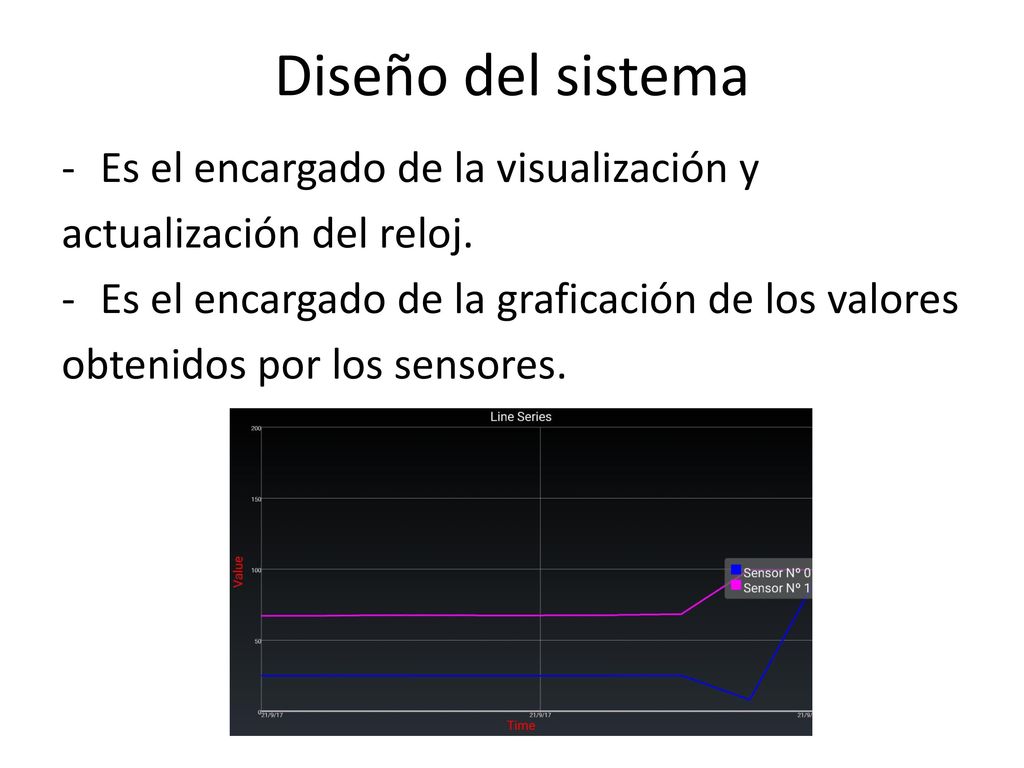

9 Diseño del sistema Es el encargado de la visualización y
actualización del reloj. Es el encargado de la graficación de los valores obtenidos por los sensores.

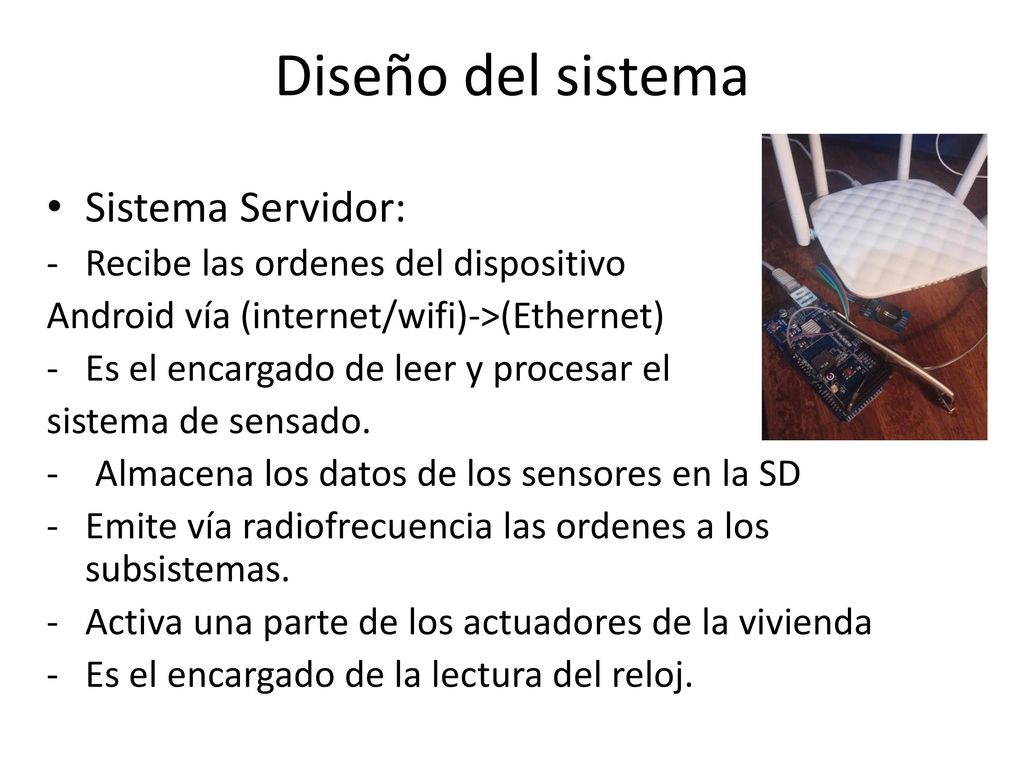

10 Diseño del sistema Sistema Servidor:
Recibe las ordenes del dispositivo Android vía (internet/wifi)->(Ethernet) Es el encargado de leer y procesar el sistema de sensado. - Almacena los datos de los sensores en la SD Emite vía radiofrecuencia las ordenes a los subsistemas. Activa una parte de los actuadores de la vivienda Es el encargado de la lectura del reloj.

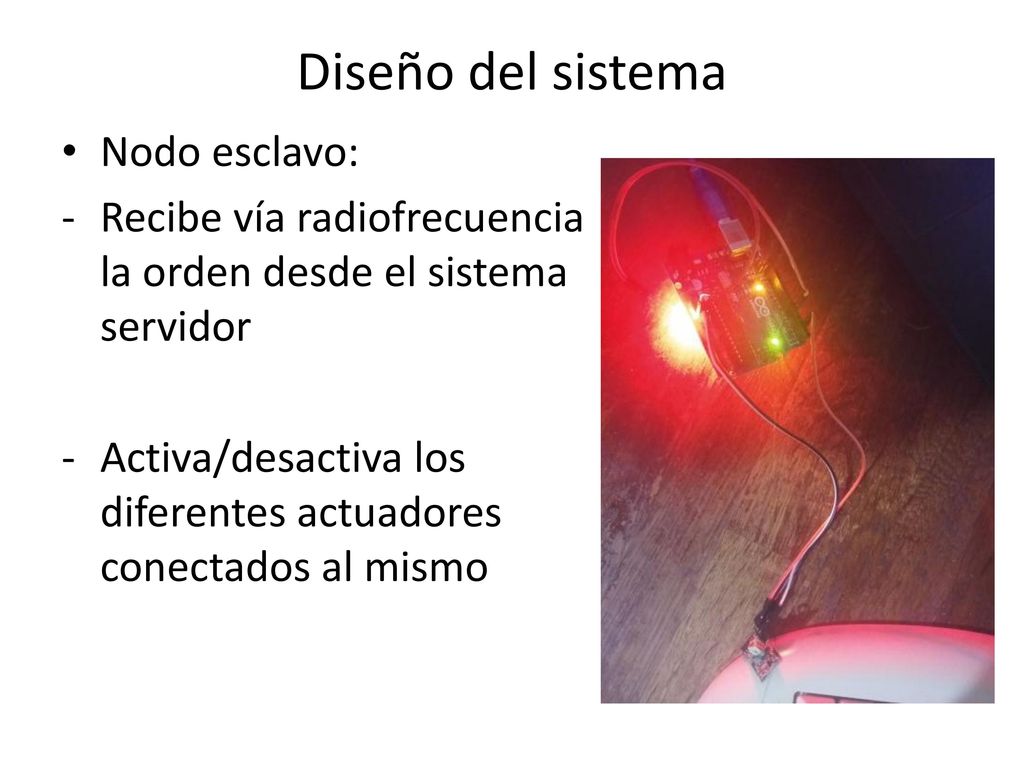

11 Diseño del sistema Nodo esclavo:
Recibe vía radiofrecuencia la orden desde el sistema servidor Activa/desactiva los diferentes actuadores conectados al mismo

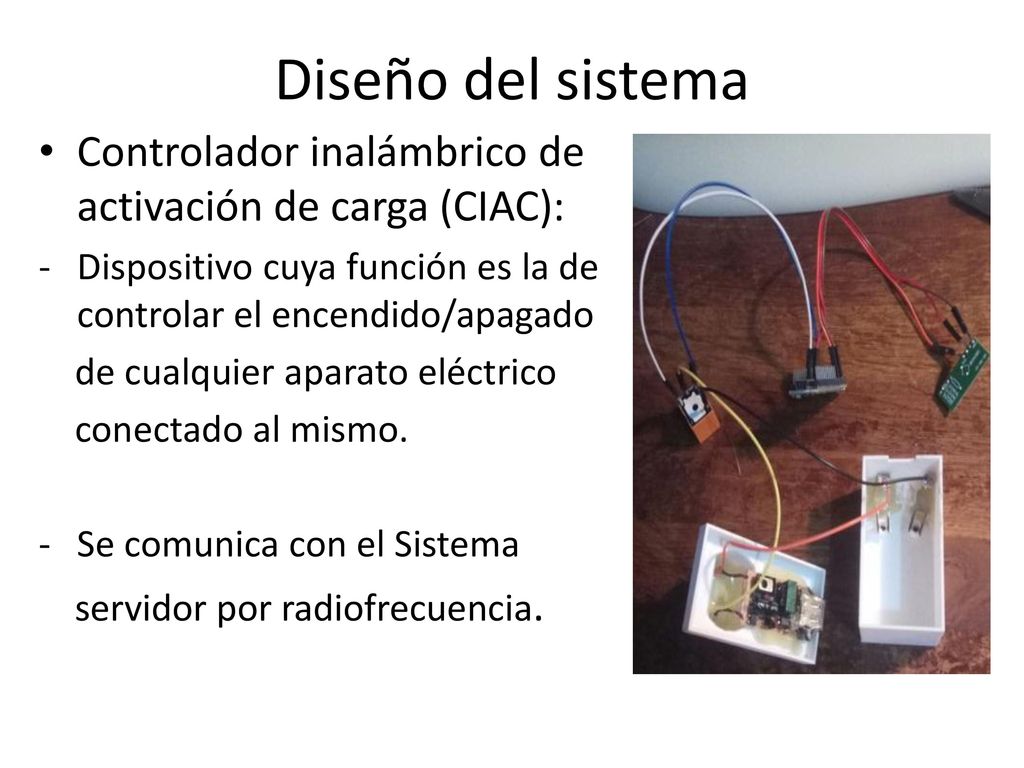

12 Diseño del sistema Controlador inalámbrico de activación de carga (CIAC): Dispositivo cuya función es la de controlar el encendido/apagado de cualquier aparato eléctrico conectado al mismo. Se comunica con el Sistema servidor por radiofrecuencia.

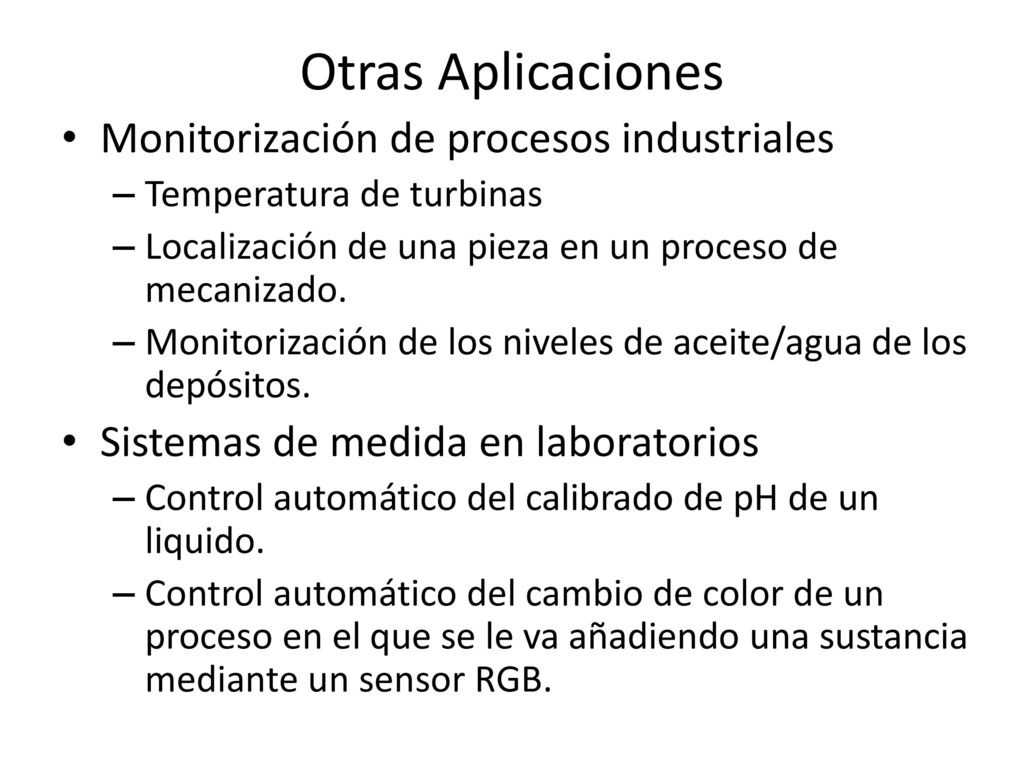

13 Otras Aplicaciones Monitorización de procesos industriales
Temperatura de turbinas Localización de una pieza en un proceso de mecanizado. Monitorización de los niveles de aceite/agua de los depósitos. Sistemas de medida en laboratorios Control automático del calibrado de pH de un liquido. Control automático del cambio de color de un proceso en el que se le va añadiendo una sustancia mediante un sensor RGB.

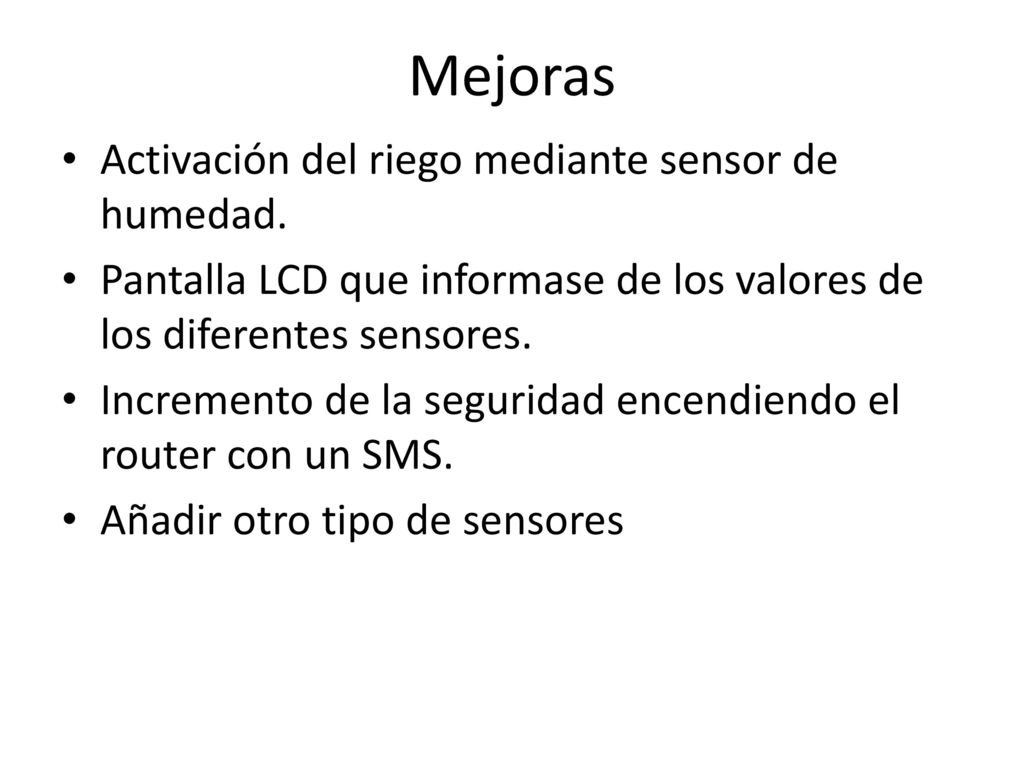

14 Mejoras Activación del riego mediante sensor de humedad.
Pantalla LCD que informase de los valores de los diferentes sensores. Incremento de la seguridad encendiendo el router con un SMS. Añadir otro tipo de sensores

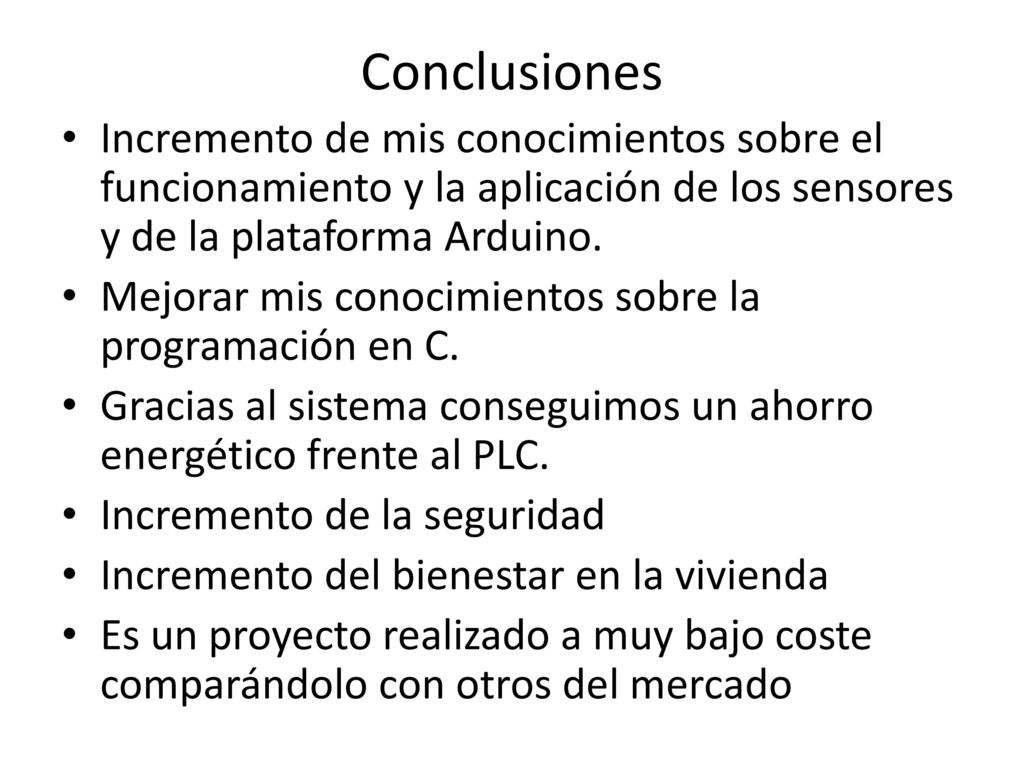

15 Conclusiones Incremento de mis conocimientos sobre el funcionamiento y la aplicación de los sensores y de la plataforma Arduino. Mejorar mis conocimientos sobre la programación en C. Gracias al sistema conseguimos un ahorro energético frente al PLC. Incremento de la seguridad Incremento del bienestar en la vivienda Es un proyecto realizado a muy bajo coste comparándolo con otros del mercado
