1 Extintores Portátiles Asignatura: Higiene y seguridad Industrial L.S.B. Andrés Bello Prof. Danilo Querales

2 Triángulo del Fuego Definición Partes de un extintor Clasificación Tipos de extintores Información que debe ir en un extintor Selección de un extintor portátil Cómo usar un extintor portátil EXTINTORES PORTÁTILES Contenido

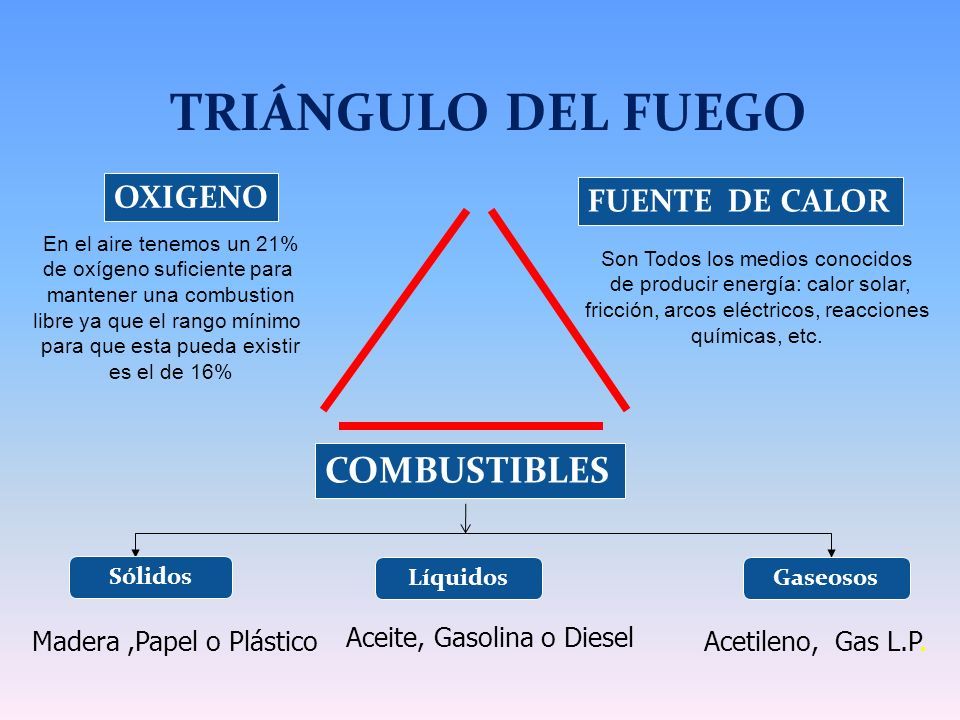

3 COMBUSTIBLES FUENTE DE CALOR OXIGENO En el aire tenemos un 21% de oxígeno suficiente para mantener una combustion libre ya que el rango mínimo para que esta pueda existir es el de 16% Son Todos los medios conocidos de producir energía: calor solar, fricción, arcos eléctricos, reacciones químicas, etc. Sólidos Líquidos Madera,Papel o Plástico Aceite, Gasolina o Diesel Acetileno, Gas L.P. Gaseosos TRIÁNGULO DEL FUEGO

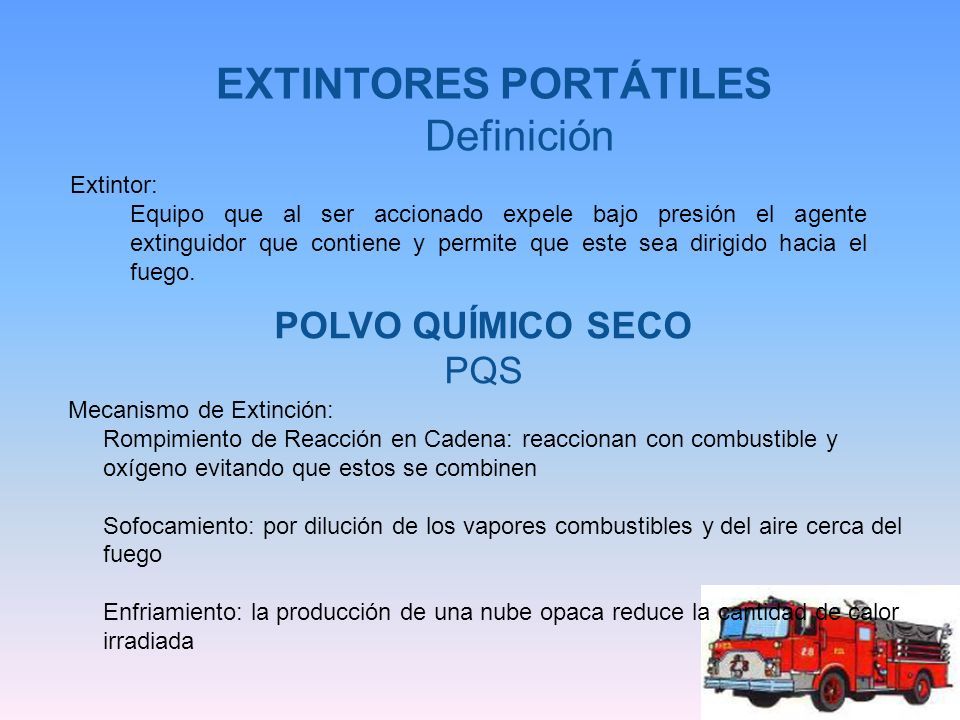

4 EXTINTORES PORTÁTILES Definición Extintor: Equipo que al ser accionado expele bajo presión el agente extinguidor que contiene y permite que este sea dirigido hacia el fuego. POLVO QUÍMICO SECO PQS Mecanismo de Extinción: Rompimiento de Reacción en Cadena: reaccionan con combustible y oxígeno evitando que estos se combinen Sofocamiento: por dilución de los vapores combustibles y del aire cerca del fuego Enfriamiento: la producción de una nube opaca reduce la cantidad de calor irradiada

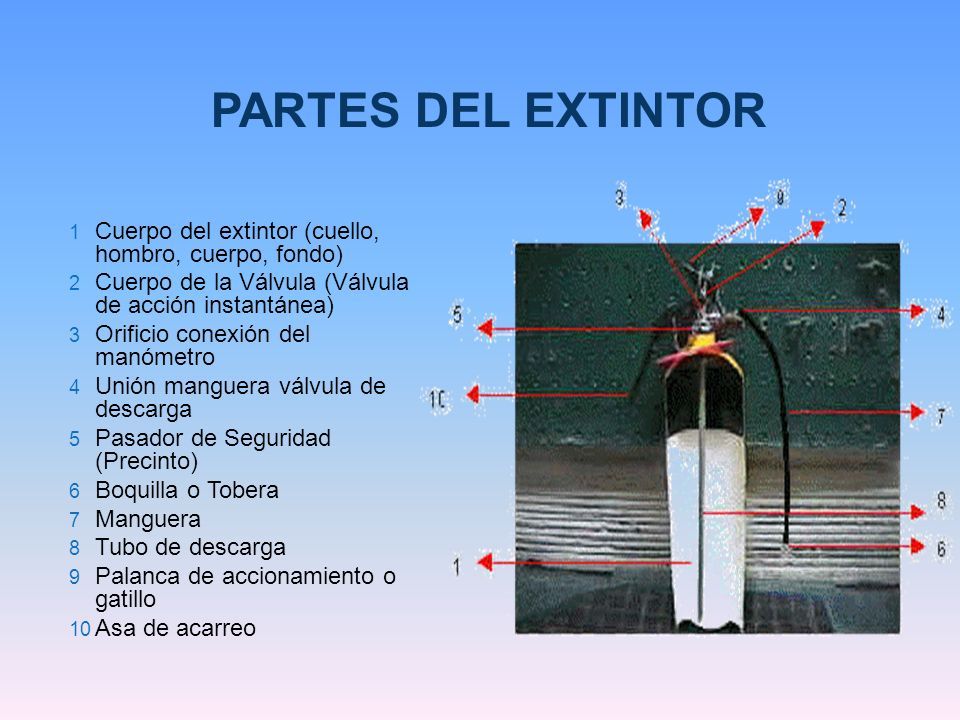

5 1 Cuerpo del extintor (cuello, hombro, cuerpo, fondo) 2 Cuerpo de la Válvula (Válvula de acción instantánea) 3 Orificio conexión del manómetro 4 Unión manguera válvula de descarga 5 Pasador de Seguridad (Precinto) 6 Boquilla o Tobera 7 Manguera 8 Tubo de descarga 9 Palanca de accionamiento o gatillo 10 Asa de acarreo PARTES DEL EXTINTOR

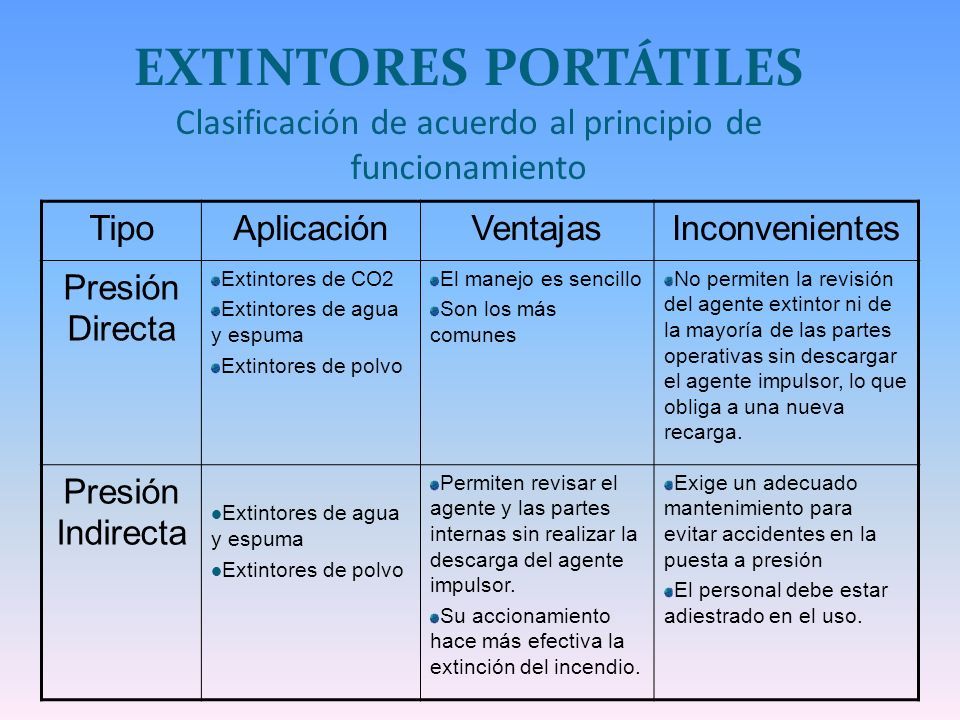

6 TipoAplicaciónVentajasInconvenientes Presión Directa Extintores de CO2 Extintores de agua y espuma Extintores de polvo El manejo es sencillo Son los más comunes No permiten la revisión del agente extintor ni de la mayoría de las partes operativas sin descargar el agente impulsor, lo que obliga a una nueva recarga. Presión Indirecta Extintores de agua y espuma Extintores de polvo Permiten revisar el agente y las partes internas sin realizar la descarga del agente impulsor. Su accionamiento hace más efectiva la extinción del incendio. Exige un adecuado mantenimiento para evitar accidentes en la puesta a presión El personal debe estar adiestrado en el uso. EXTINTORES PORTÁTILES Clasificación de acuerdo al principio de funcionamiento

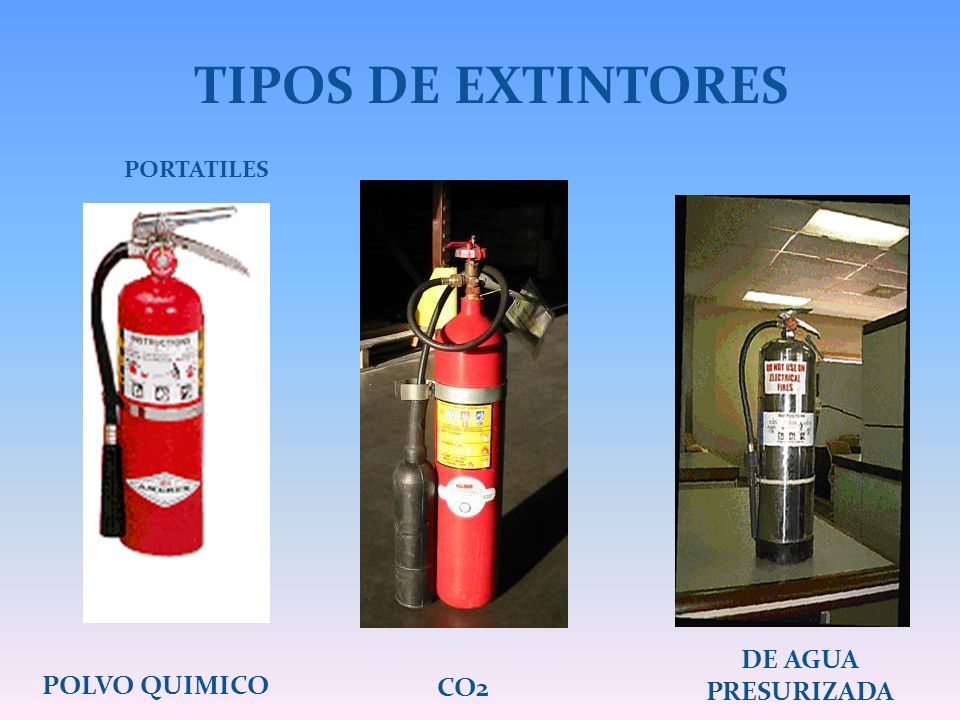

7 DE AGUA PRESURIZADA CO2 POLVO QUIMICO TIPOS DE EXTINTORES PORTATILES

8 TIPOS DE EXTINTORES Clase D Halogenados MOVILES

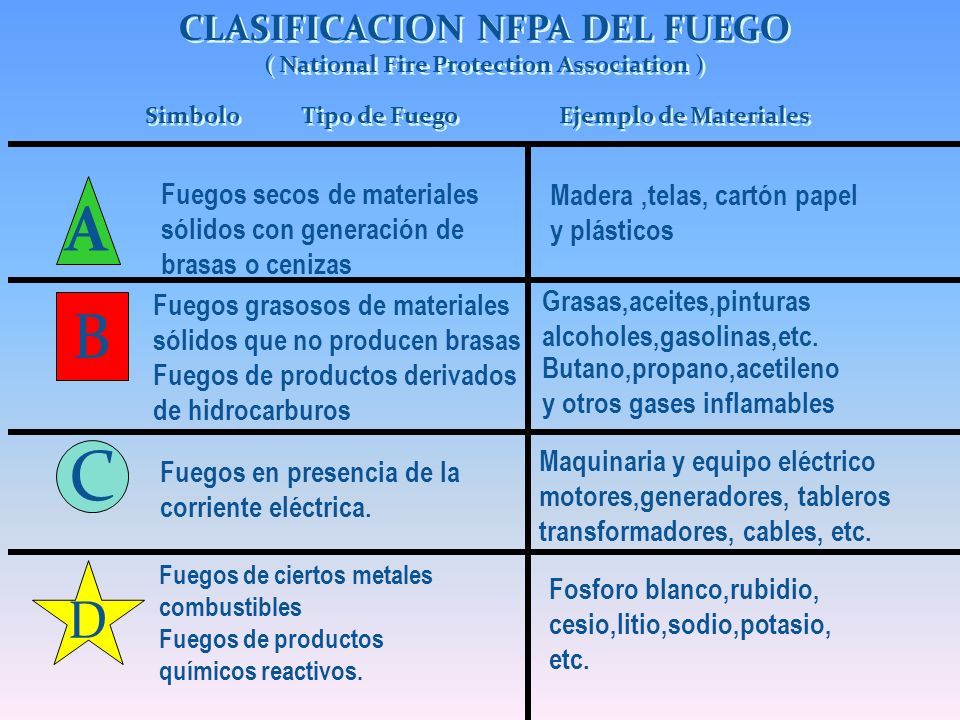

9 CLASIFICACION NFPA DEL FUEGO ( National Fire Protection Association ) CLASIFICACION NFPA DEL FUEGO ( National Fire Protection Association ) Simbolo Tipo de Fuego Ejemplo de Materiales Fuegos secos de materiales sólidos con generación de brasas o cenizas Madera,telas, cartón papel y plásticos B A Fuegos grasosos de materiales sólidos que no producen brasas Fuegos de productos derivados de hidrocarburos Grasas,aceites,pinturas alcoholes,gasolinas,etc. C Fuegos en presencia de la corriente eléctrica. Butano,propano,acetileno y otros gases inflamables Maquinaria y equipo eléctrico motores,generadores, tableros transformadores, cables, etc. D Fuegos de ciertos metales combustibles Fuegos de productos químicos reactivos. Fosforo blanco,rubidio, cesio,litio,sodio,potasio, etc.

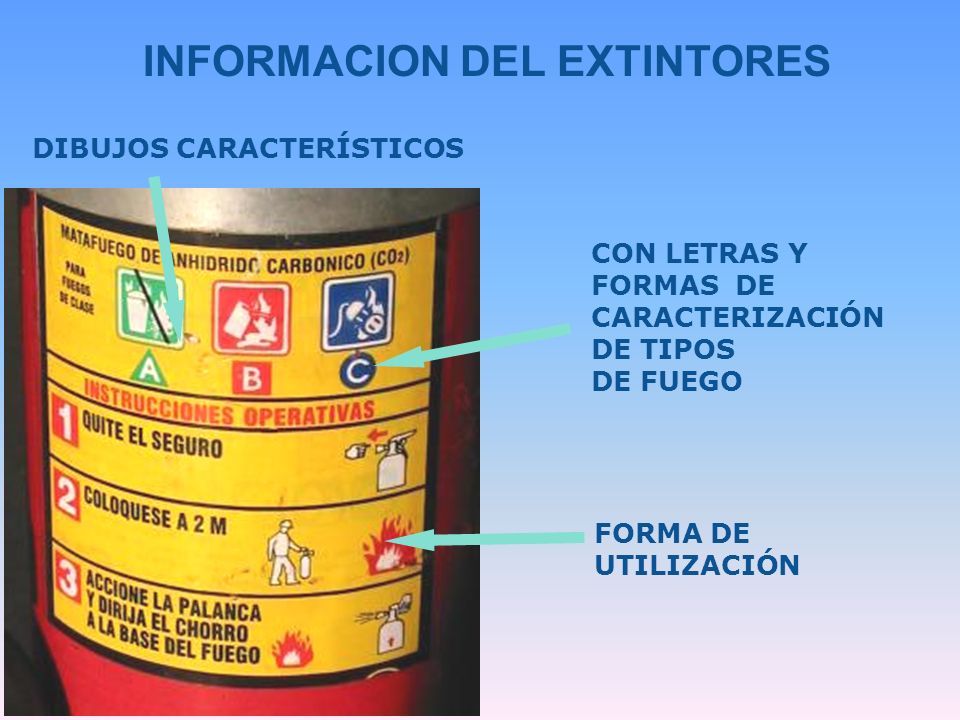

10 CON LETRAS Y FORMAS DE CARACTERIZACIÓN DE TIPOS DE FUEGO FORMA DE UTILIZACIÓN DIBUJOS CARACTERÍSTICOS INFORMACION DEL EXTINTORES

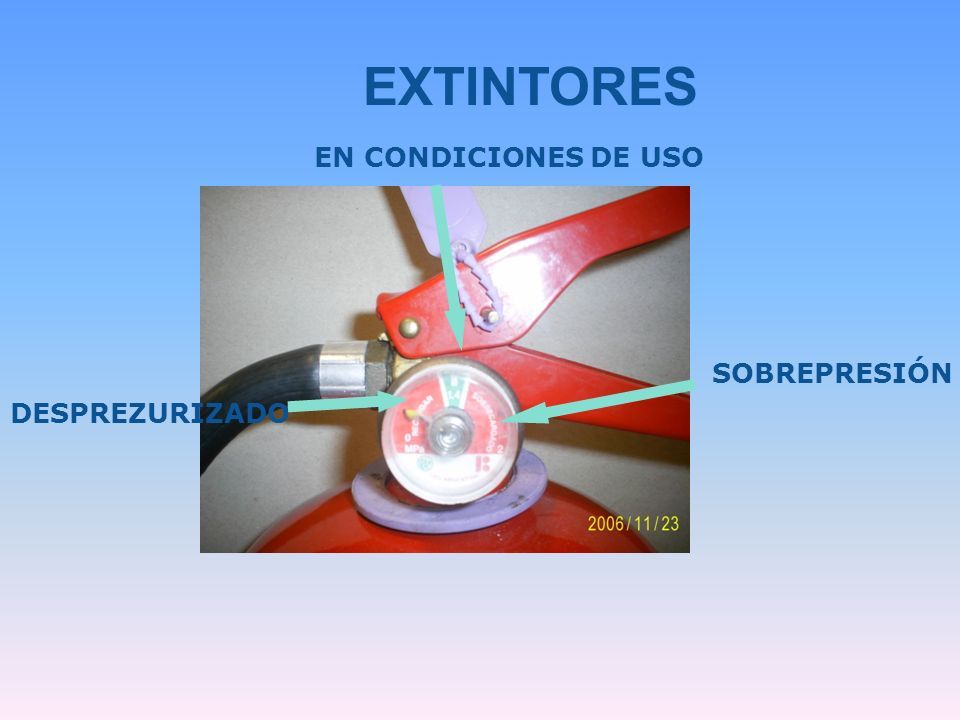

11 SOBREPRESIÓN EN CONDICIONES DE USO DESPREZURIZADO EXTINTORES

12 Área a ser protegida Tipo de combustible Sustancias químicas Cerrada o abierta Severidad del fuego Cantidad de combustible Condiciones Atmosféricas Operador Facilidad de manipular el extintor Mantenimiento requerido, costo Efectividad ante el riesgo específico presente EXTINTORES PORTÁTILES Selección de un extintor portátil

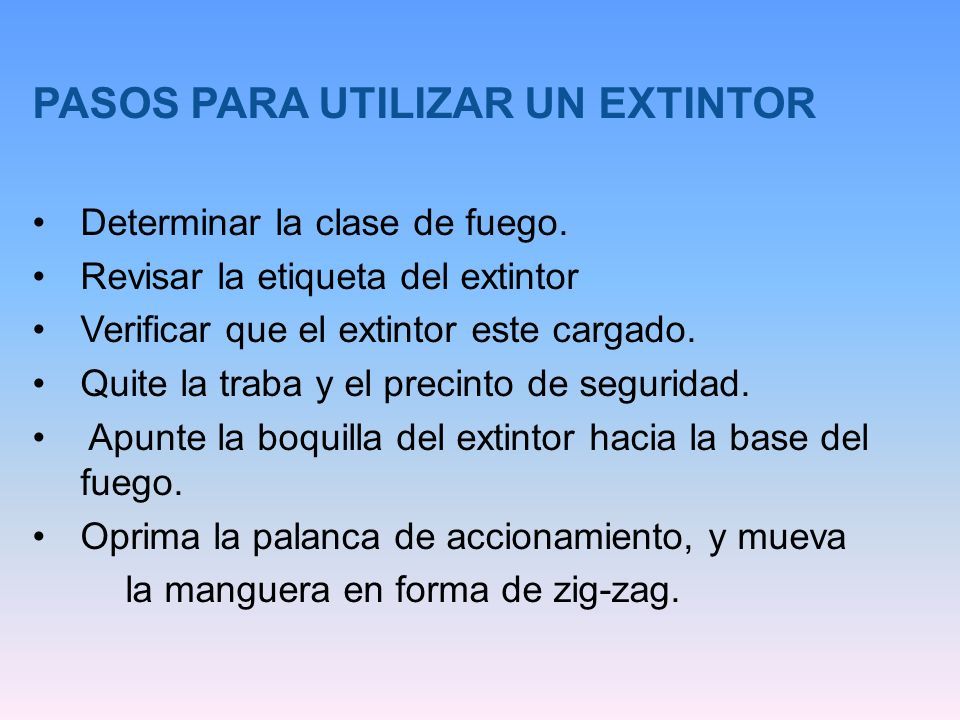

13 PASOS PARA UTILIZAR UN EXTINTOR Determinar la clase de fuego. Revisar la etiqueta del extintor Verificar que el extintor este cargado. Quite la traba y el precinto de seguridad. Apunte la boquilla del extintor hacia la base del fuego. Oprima la palanca de accionamiento, y mueva la manguera en forma de zig-zag.

14 EXTINTORES PORTÁTILES Uso Gire el asegurador rompiendo el precinto Colóquese a una distancia prudencial, en la dirección del viento y apunte la boquilla del extintor hacia la base de la llama.

15 15 EXTINTORES PORTÁTILES Uso Apriete el gatillo mientras mantiene el extintor en posición vertical. Haga una primera descarga del extintor. Mueva la boquilla de lado a lado lentamente, atacando por la base toda la parte frontal del fuego antes de avanzar, para evitar quedar atrapado atrás.

16 El extintor portátil es para apagar fuegos pequeños, si el evento es de gran magnitud, abandone el lugar y deje actuar al cuerpo de bomberos RECOMENDACIONES
