RECEPTORES CRIOGÉNICOS DE RADIOASTRONOMÍA : calibración de la fase y caracterización 20 Junio 2013 Centro de Desarrollo Tecnológicos Observatorio de Yebes Beca Nº 6 INSTRUMENTACIÓN María Patino Esteban Tutor: José Antonio López Pérez

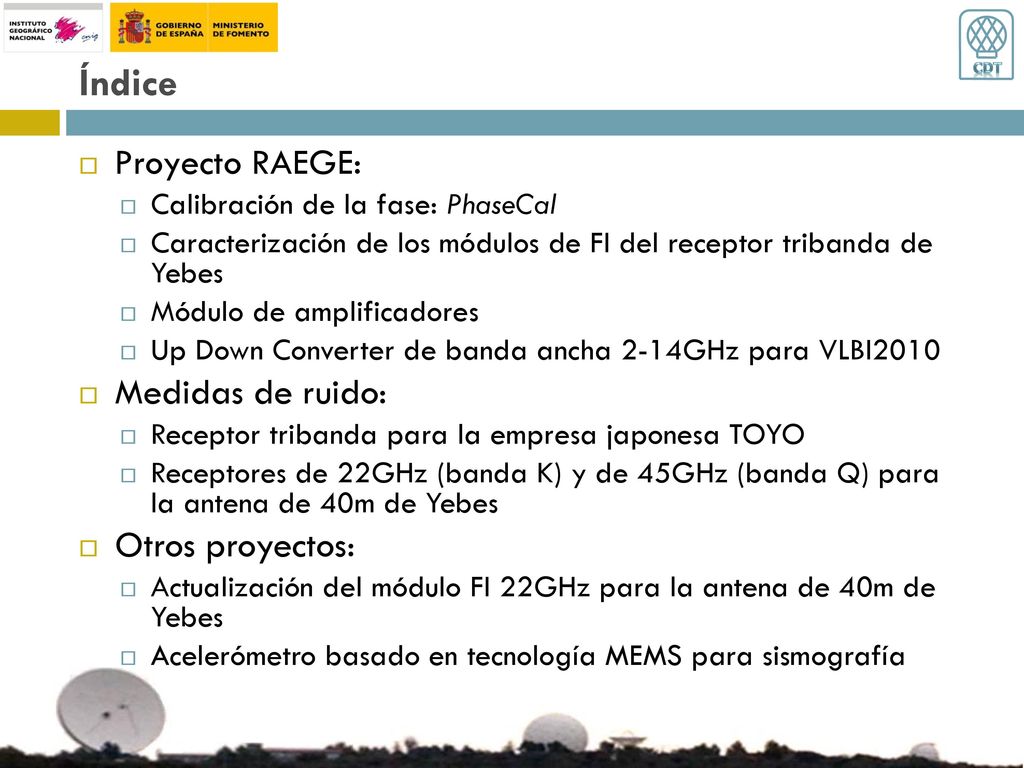

2 Índice Proyecto RAEGE: Medidas de ruido: Otros proyectos:
Calibración de la fase: PhaseCal Caracterización de los módulos de FI del receptor tribanda de Yebes Módulo de amplificadores Up Down Converter de banda ancha 2-14GHz para VLBI2010 Medidas de ruido: Receptor tribanda para la empresa japonesa TOYO Receptores de 22GHz (banda K) y de 45GHz (banda Q) para la antena de 40m de Yebes Otros proyectos: Actualización del módulo FI 22GHz para la antena de 40m de Yebes Acelerómetro basado en tecnología MEMS para sismografía

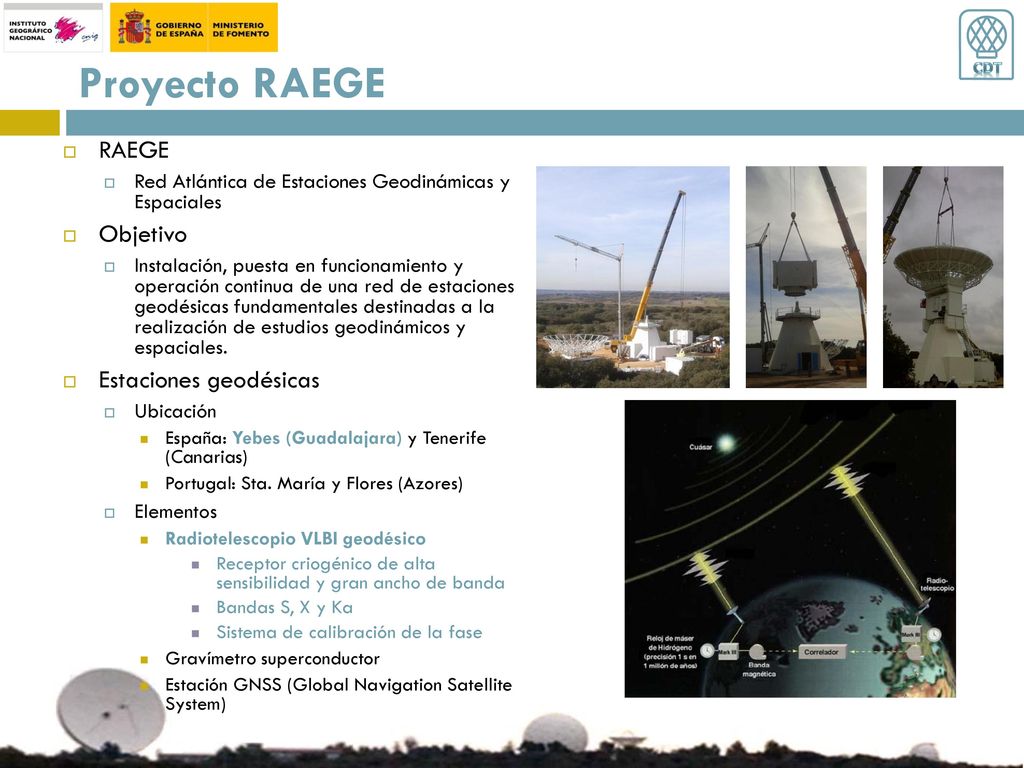

3 Proyecto RAEGE RAEGE Objetivo Estaciones geodésicas
Red Atlántica de Estaciones Geodinámicas y Espaciales Objetivo Instalación, puesta en funcionamiento y operación continua de una red de estaciones geodésicas fundamentales destinadas a la realización de estudios geodinámicos y espaciales. Estaciones geodésicas Ubicación España: Yebes (Guadalajara) y Tenerife (Canarias) Portugal: Sta. María y Flores (Azores) Elementos Radiotelescopio VLBI geodésico Receptor criogénico de alta sensibilidad y gran ancho de banda Bandas S, X y Ka Sistema de calibración de la fase Gravímetro superconductor Estación GNSS (Global Navigation Satellite System)

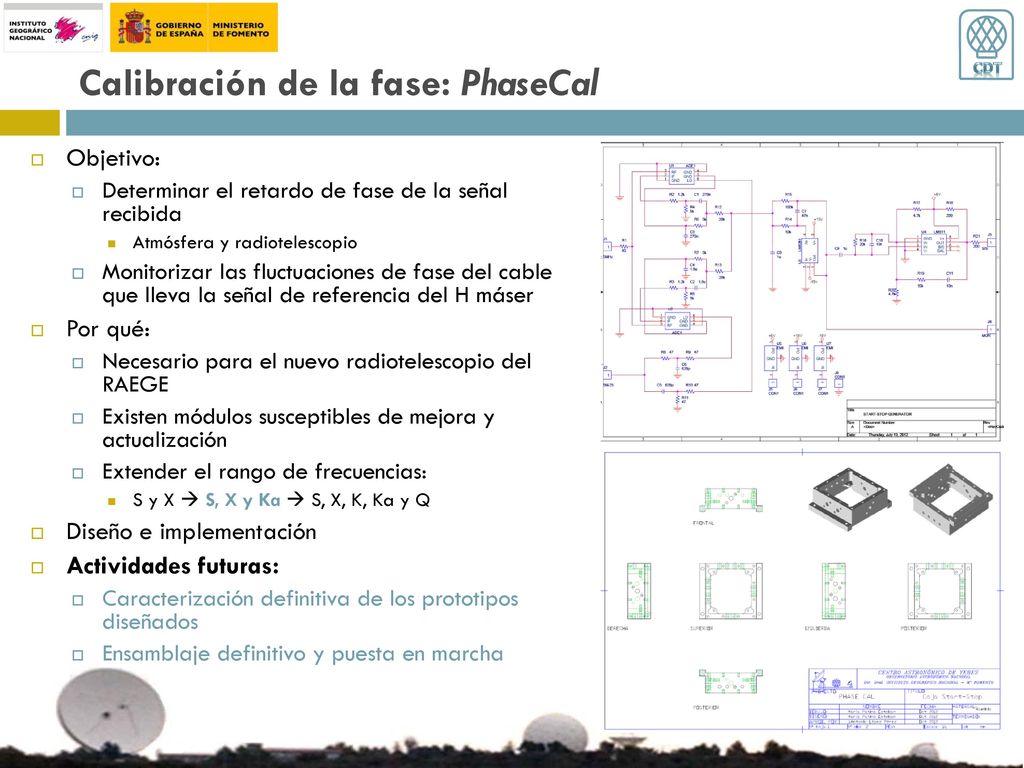

4 Calibración de la fase: PhaseCal
Objetivo: Determinar el retardo de fase de la señal recibida Atmósfera y radiotelescopio Monitorizar las fluctuaciones de fase del cable que lleva la señal de referencia del H máser Por qué: Necesario para el nuevo radiotelescopio del RAEGE Existen módulos susceptibles de mejora y actualización Extender el rango de frecuencias: S y X  S, X y Ka  S, X, K, Ka y Q Diseño e implementación Actividades futuras: Caracterización definitiva de los prototipos diseñados Ensamblaje definitivo y puesta en marcha

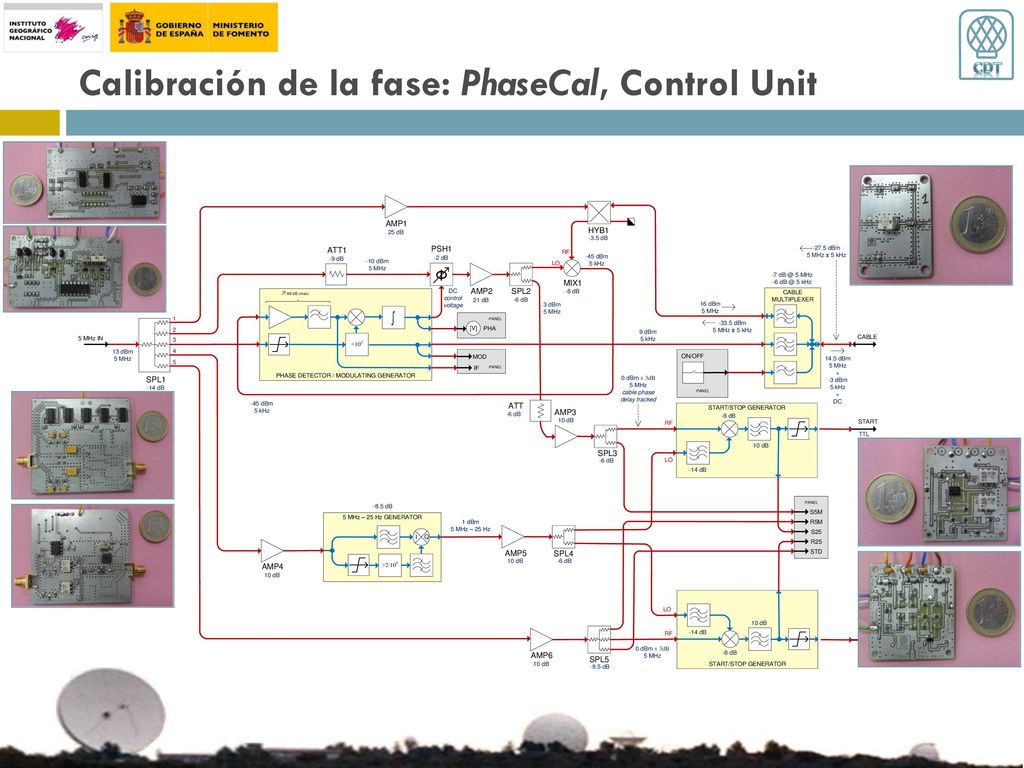

5 Calibración de la fase: PhaseCal, Control Unit

6 Calibración de la fase: PhaseCal, Antenna Unit

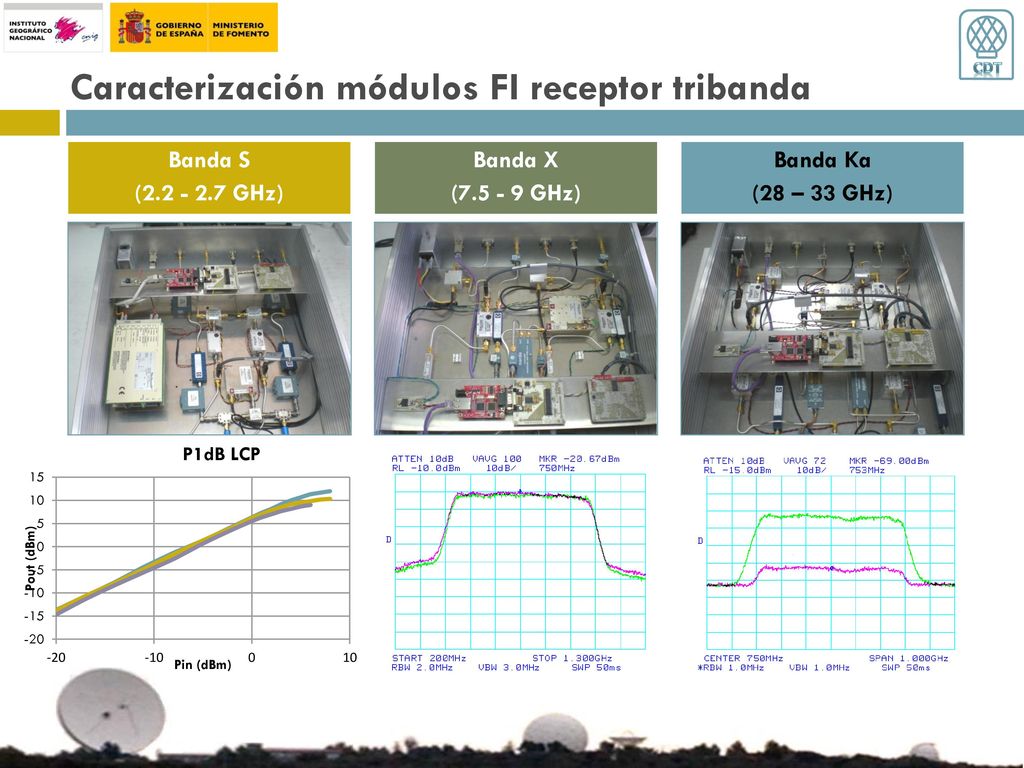

7 Caracterización módulos FI receptor tribanda
Banda S ( GHz) Banda X ( GHz) Banda Ka (28 – 33 GHz)

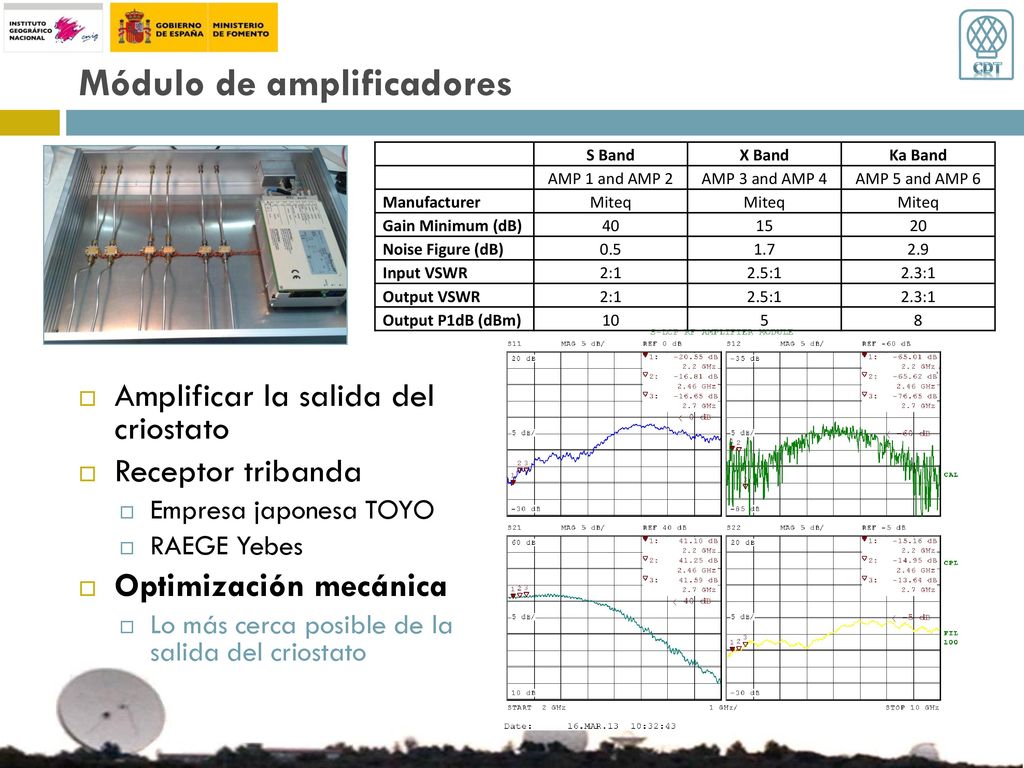

8 Módulo de amplificadores
S Band X Band Ka Band AMP 1 and AMP 2 AMP 3 and AMP 4 AMP 5 and AMP 6 Manufacturer Miteq Gain Minimum (dB) 40 15 20 Noise Figure (dB) 0.5 1.7 2.9 Input VSWR 2:1 2.5:1 2.3:1 Output VSWR Output P1dB (dBm) 10 5 8 Amplificar la salida del criostato Receptor tribanda Empresa japonesa TOYO RAEGE Yebes Optimización mecánica Lo más cerca posible de la salida del criostato

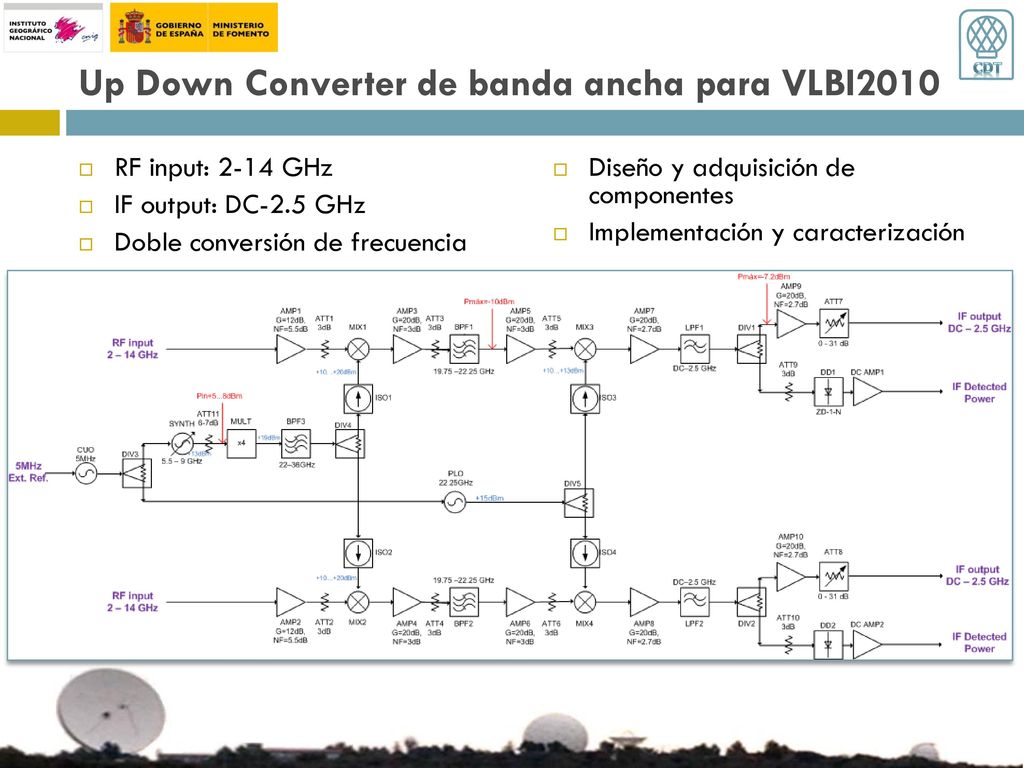

9 Up Down Converter de banda ancha para VLBI2010
RF input: 2-14 GHz IF output: DC-2.5 GHz Doble conversión de frecuencia Diseño y adquisición de componentes Implementación y caracterización

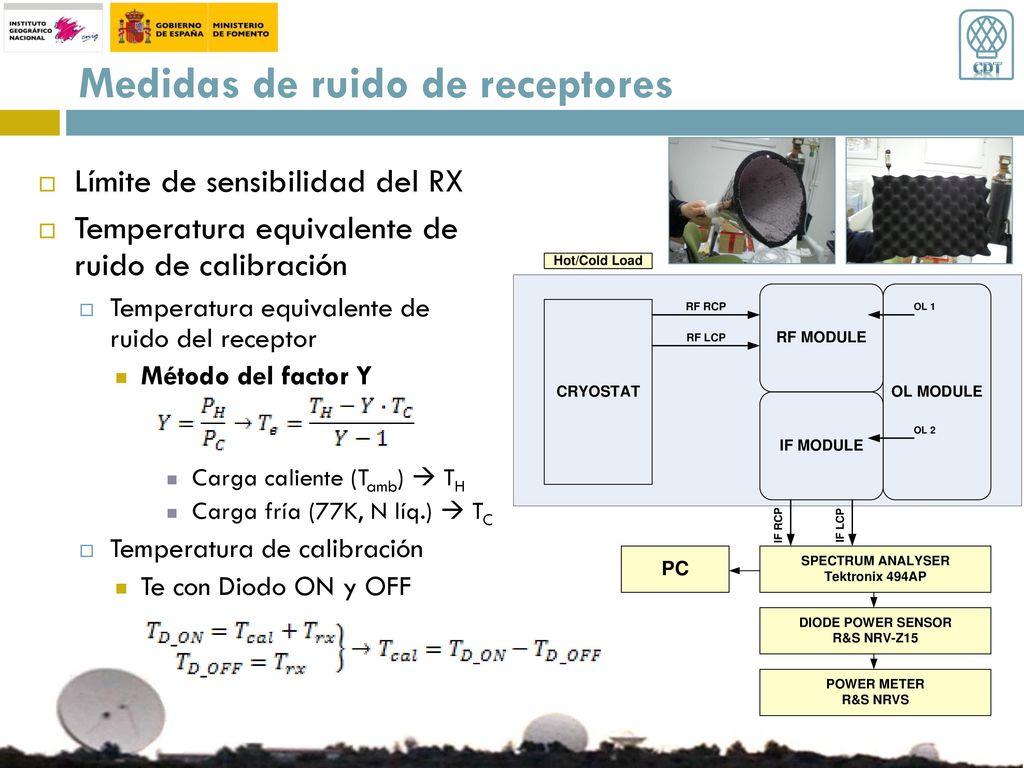

10 Medidas de ruido de receptores
Límite de sensibilidad del RX Temperatura equivalente de ruido de calibración Temperatura equivalente de ruido del receptor Método del factor Y Carga caliente (Tamb)  TH Carga fría (77K, N líq.)  TC Temperatura de calibración Te con Diodo ON y OFF

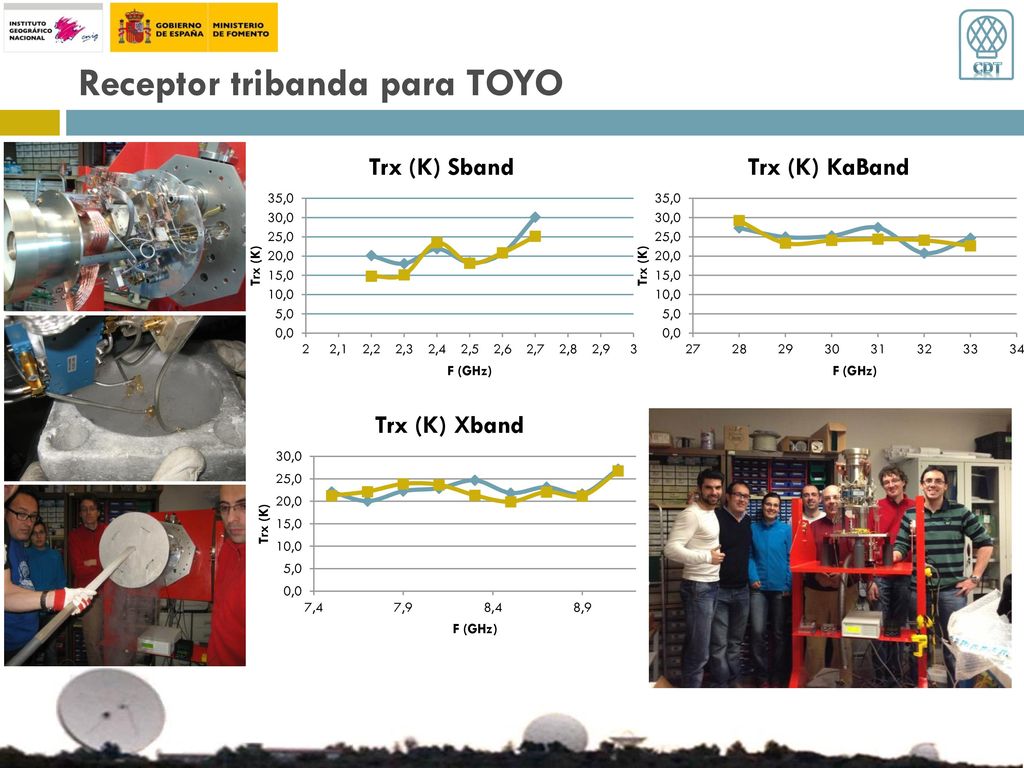

11 Receptor tribanda para TOYO

12 Banda K (22GHz) y Banda Q (45GHz) - Laboratorio

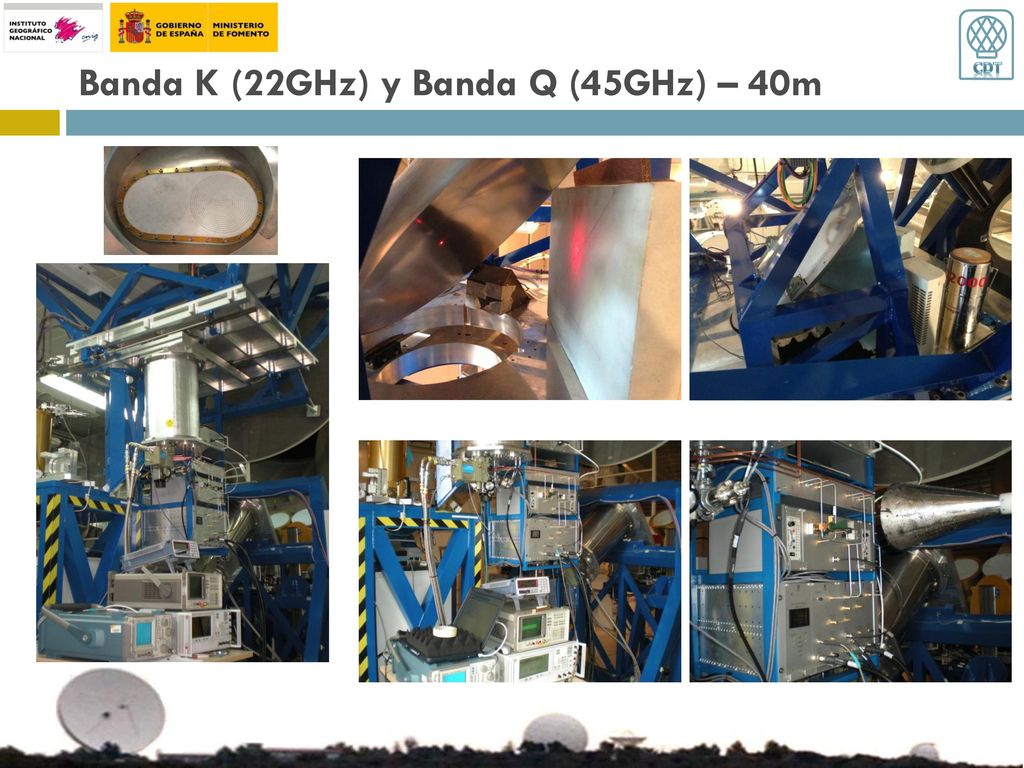

13 Banda K (22GHz) y Banda Q (45GHz) – 40m

14 Otros proyectos: Actualización FI 22GHz (Banda K)
Ventajas: Mayor Bw RF y IF Control remoto vs. Control manual Control del OL1 Simplificación mecánica K RCP:

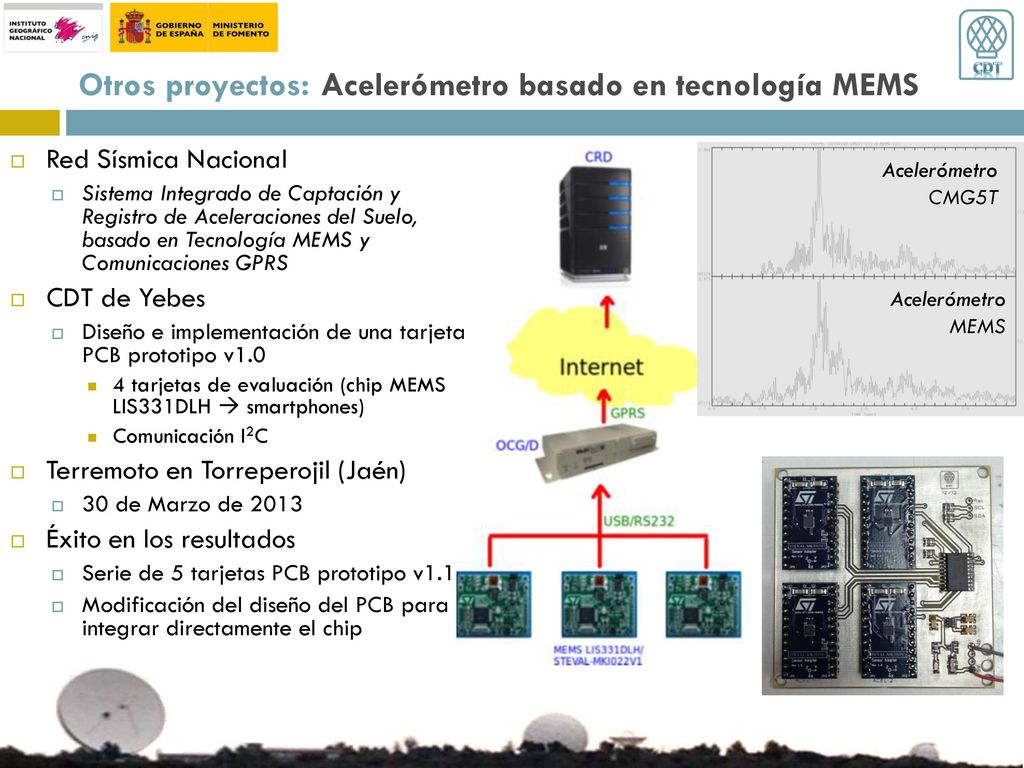

15 Otros proyectos: Acelerómetro basado en tecnología MEMS
Red Sísmica Nacional Sistema Integrado de Captación y Registro de Aceleraciones del Suelo, basado en Tecnología MEMS y Comunicaciones GPRS CDT de Yebes Diseño e implementación de una tarjeta PCB prototipo v1.0 4 tarjetas de evaluación (chip MEMS LIS331DLH  smartphones) Comunicación I2C Terremoto en Torreperojil (Jaén) 30 de Marzo de 2013 Éxito en los resultados Serie de 5 tarjetas PCB prototipo v1.1 Modificación del diseño del PCB para integrar directamente el chip Acelerómetro CMG5T Acelerómetro MEMS
