1
SISTEMA DE TUBERÍAS
3
SIMBOLOGIA UTILIZADA EN LA REPRESENTACION DE TUBERIAS.
6

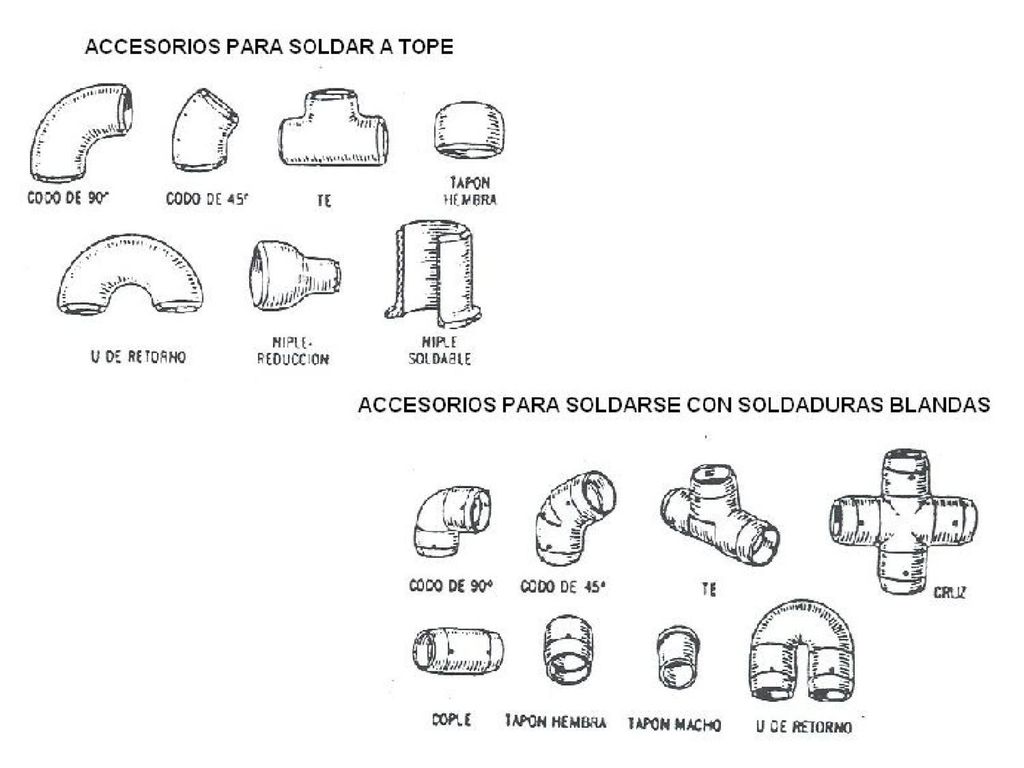

ACCESORIOS PARA TUBERIAS
Los accesorios para tuberías se utilizan para unir tramos adyacentes de tubería, y a menudo también para lograr cambios de dirección, para lograr conexiones para ramales a diferentes ángulos o para efectuar cambios de tamaño
8
Las bridas se utilizan para
realizar una unión desmontable en tuberías grandes, es decir, de 2" D.N. y mayores.
9
DIBUJOS DE TUBERIA Los dibujos de una línea o croquis se hacen en proyectos ortogonales o se dibujan como si el sistema completo se abatiera sobre un plano. En estos dibujos, las líneas de un solo trazo representan las trayectorias del tubo, sin tomar en cuenta las variaciones en los diámetros; para las ocasiones se usan símbolos convencionales. Para trabajos de reparación, obras pequeñas, para hacer estudios y cálculos, con frecuencia se usan croquis desarrollados con una línea de un solo trazo
10

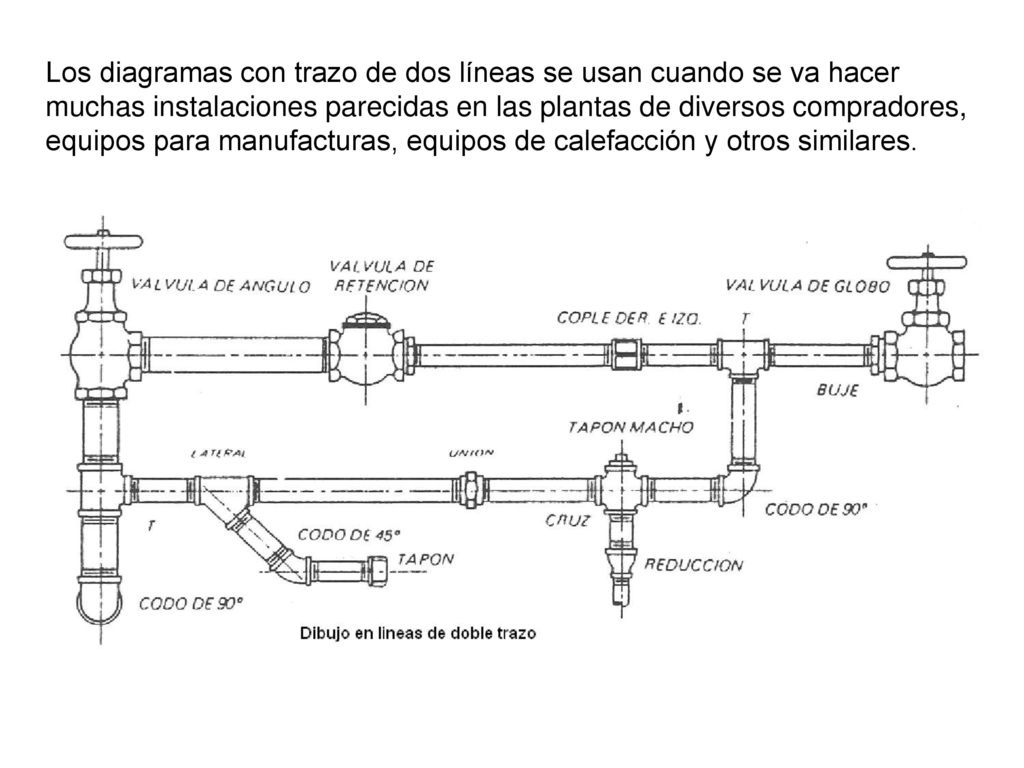

Los diagramas con trazo de dos líneas se usan cuando se va hacer
muchas instalaciones parecidas en las plantas de diversos compradores, equipos para manufacturas, equipos de calefacción y otros similares.
